YAMAHA MT-09 2016 Bruksanvisningar (in Swedish)

Instrument och kontrollfunktioner
3-17
1
234
5
6
7
8
9
10
11
12
MAU12872
VäxelpedalVäxelpedalen är placerad på motorcykelns
vänstra sida och används i kombination
med kopplingshandtaget vid växling av den
6-växlade växellådan som denna motorcy-
kel är utrustad med.
MAU26825
BromshandtagBromshandtaget är placerat på styrets hö-
gra sida. För att bromsa med framhjuls-
bromsen, dra in bromshandtaget mot
gashandtaget.
Bromshandtaget är utru stat med en juster-
ratt. För att justera avståndet mellan broms-
handtaget och gashandtaget, vrid
justerratten samtidigt som du trycker fram
bromshandtaget från gashandtaget. Se till
att du får rätt inställning på justerratten så
att den riktas mot “ ”-markeringen på
bromshandtaget.
MAU12944
BromspedalBromspedalen är placerad på motorcykelns
högra sida. Tryck ner bromspedalen för att
aktivera bromsen på bakhjulet.
1. Växelpedal
1
1. Bromshandtag
2. Avstånd mellan bromshandtag och gashandtag
3. Justerratt för bromshandtaget
4. “ ”-markering
543
21
1
2
43
1. Bromspedal
1
B87-F8199-M0_1.book 17 ページ ２０１５年１２月１６日　水曜日　午後５時１９分

Instrument och kontrollfunktioner
3-18
1
23
4
5
6
7
8
9
10
11
12
MAU51802
AB S (för AB S-modeller)Yamaha ABS (Anti-lock Brake System) be-
står av ett dubbelt el ektroniskt styrsystem
som verkar oberoende på fram- och bak-
bromsarna.
Använd ABS-bromsarna som vanliga brom-
sar. En pulserande känsla kan kännas i
bromshandtaget eller bromspedalen när
ABS är aktiverat. I sådana fall ska du fort-
sätta att ansätta bromsarna och låta
ABS-systemet arbeta, “pumpa” inte brom-
sarna eftersom det minskar bromsförmå-
gan.
VARNING
MWA16051
Håll alltid ett för hastigheten anpassat
avstånd till framförvarande fordon, även
om du har AB S.
AB S fungerar bäst vid långa in-
bromsningssträckor.

På vissa underlag, t.ex. ojämna vä-
gar eller grusvägar, kan broms-
sträckan bli längre med AB S änutan.
ABS-funktionen övervakas av en ECU
(Electronic Control Unit), som går över till
konventionell inbromsning om ett fel upp-
står.
TIPS
ABS-systemet utför ett självdiagnos-
tiktest varje gång fordonet startar efter
det att nyckeln vridits till “ON” och for-
donet har körts på en hastighet av 10
km/h (6 mi/h) eller högre. Under detta
test kan ett “klickande” ljud höras un-
der sadeln, och om bromshandtaget
eller bromspedalen ansätts en aning
kan en vibration kännas i handtaget
och pedalen, men det är inte ett fel.

Denna ABS har ett testläge som gör
att föraren kan känna av pulseringen i
bromshandtaget eller bromspedalen
när ABS-funktionen är inkopplad. Ta
kontakt med din Ya maha-återförsälja-
re eftersom specialverktyg måste an-vändas.
VIKTIGT
MCA16121
Håll alla typer av magneter (magnetiska
givare, magnetiska verktyg, etc.) borta
från hjulnaven. I annat fall kan magnetro-
torerna i naven ta skada vilket kan ledatill att AB S inte fungerar som önskat.
1. Framhjulets sensor
2. Framhjulets sensorrotor
1. Bakhjulssensor
2. Rotor för bakhjulssensor
1
2
12
B87-F8199-M0_1.book 18 ページ ２０１５年１２月１６日　水曜日　午後５時１９分

Instrument och kontrollfunktioner
3-19
1
234
5
6
7
8
9
10
11
12
MAU73141
Antispinnsystem
(för modeller med denna
utrustning)Antispinnsystemet (TCS ) bidrar till motorcy-
kelns förmåga att behålla dragkraften när
den accelererar på hala ytor, som t.ex. på
grusvägar eller våta vägunderlag. Om gi-
varna känner av att det bakre hjulet börjar
att spinna (på ett okontrollerat sätt), så reg-
lerar antispinnsystemet motorns kraft efter
behov tills väggreppet har återställts.
VARNING
MWA15432
Antispinnsystemet ersätter inte an-
svarsfull körning enligt rådande förhål-
landen. Antispinnsystemet kan inte
förhindra att motorcykeln förlorar drag-
kraften om den kör för snabbt in i kurvor,
när den accelererar kraftigt i skarpa
vinklar eller vid inbromsning och det kan
inte förhindra framhjulet från att spinna.
Precis som med alla motorcyklar ska du
vara försiktig när du närmar dig ytor som
kan vara hala, och undvika verkligt halaytor.
“ ” Indikeringslampan blinkar när antis-
pinnsystemet är aktiverat. Du kan märka
små ändringar i ljuden från motorn och av-
gassystemet när systemet har kopplats in. Under vissa förhållanden inaktiveras antis-
pinnsystemet automatiskt. När detta händer
tänds “ ”-indikeringslampan och
“ ”-varningslampan.
TCS-displayen (sidan 3-9) visar aktuell
TCS-inställning. Tre inställningar finns.
TC
S “OFF”
Med TCS “OFF” stängs antispinnsystemet
av.
TC S “1”
Med TCS “1” minimeras antispinnsyste-
mets systemreglering.
TC S “2”
Med TCS “2” maxime ras antispinnsyste-
mets systemreglering – hjulspinn regleras i
maximal utsträckning.
TIPS
Använd antispinnknappen (sidan
3-15) för att ändra TCS-inställningar.

Antispinnsystemet kan bara slås på
och av när fordonet står stilla.

Antispinnsystemet slås på och ställs in
på TCS “1” eller “2” (beroende på vilket
som användes senast) när nyckeln
vrids till “ON”.

Stäng av antispinnsystemet om du be-
höver frigöra bakhjulet när fordonet
har kört fast i lera, sand eller andra
lösa underlag.
VIKTIGT
MCA16801
Använd bara de specificerade däcken.
( S e sidan 6-15.) Om olika däckstorlekar
används kan antispinnsystemet inte
kontrollera däckens rotation som detska.
Återställa antispinnsystemet
Antispinnsystemet komm er automatiskt in-
aktiveras när:
framhjulet eller bakhjulet förlorar kon-
takten med marken medan du kör.

alltför mycket bakhjulsspinn upptäcks
under körning.

ett av hjulen roteras med nyckeln i läge
“ON” (exempelvis när underhåll ge-
nomförs).
Om antispinnsystemet är inaktiverat tänds
både “ ”-indikeringslampan och “ ”-var-
ningslampan.
Om detta händer, försök inaktivera syste-
met på följande vis. 1. Stanna fordonet och vrid nyckeln till
läge “OFF”.
2. Vänta några sekunder och vrid tillbaka nyckeln till läge “ON”.
3. “ ”-indikeringslampan ska då släck- as och systemet aktiveras.
B87-F8199-M0_1.book 19 ページ ２０１５年１２月１６日　水曜日　午後５時１９分

Instrument och kontrollfunktioner
3-20
1
23
4
5
6
7
8
9
10
11
12
4. “ ”-varningslampan ska släckas när motorcykeln kommer upp i en färdhas-
tighet på 20 km/h (12 mi/h).TIPSOm “ ”-indikeringslampan eller “ ”-var-
ningslampan fortfarande lyser efter åter-
ställningen kan du fortfarande köra
fordonet, men du bör låta en Yamaha-åter-
försäljare kontrollera fordonet så fort sommöjligt.
MAU13075
TanklockFör att öppna tanklocket
Öppna luckan i tanklocket, stoppa i nyckeln
i nyckelhålet och vrid sedan nyckeln 1/4
varv medurs. Tanklocket låses upp och kan
nu öppnas.
För att stänga tanklocket1. Tryck ner tanklock et i läge med nyck-
eln i nyckelhålet.
2. Vrid nyckeln moturs så att locket låses
och ta sedan ur nyckeln. Stäng sedan
luckan i tanklocket.TIPSTanklocket kan inte stängas om inte nyck-
eln sitter i låset. Det går inte att ta ur nyckeln om tanklocket inte är ordentligt stängt och
låst.
VARNING
MWA11092
S
e till att tanklocket är ordentligt stängt
när du har tankat färdigt. Bränsleläckorutgör en brandrisk.
1. Lås upp.
2. Lucka i tanklock
2
1
B87-F8199-M0_1.book 20 ページ ２０１５年１２月１６日　水曜日　午後５時１９分

Instrument och kontrollfunktioner
3-21
1
234
5
6
7
8
9
10
11
12
MAU13222
BränsleSe till att det finns tillräckligt med bensin i
tanken.
VARNING
MWA10882
Bensin och bensinångor är mycket an-
tändbara. Följ instrukt ionerna nedan för
att undvika brand och explosioner samt
minska risken för personskador när dutankar.
1. Stäng av motorn och kontrollera att det inte sitter någon på fordonet innan du
tankar. Tanka inte när du röker eller
befinner dig i närheten av gnistor, öpp-
na lågor eller andra antändningskällor
som t.ex. styrlågor på vattenvärmare
eller torktumlare.
2. Fyll inte på för mycket i tanken. Se till att pumpmunstycket förs in i hålet på
bränsletanken när du tankar. Sluta
tanka när bränslet når påfyllningsrö-
rets nederdel. Eftersom bränsle utvid-
gas när det värms upp kan värme från
motorn eller solen göra att bränsle
läcker ut ur bränsletanken. 3. Torka omedelbart upp eventuellt spillt
bränsle. VIKTIGT: Torka omedelbart
av bränsle som spillts med en ren,
torr, mjuk trasa eftersom bränsle
kan försämra målade ytor och plas-
ter.
[MCA10072]
4. Se till att tanklocket stängs ordentligt.
VARNING
MWA15152
Bensin är giftigt och kan orsaka person-
skador eller dödsfall. Var försiktig när du
hanterar bensin. S ug aldrig upp bensin
med munnen. Om du råkar svälja ben-
sin, inandas mycket bensinångor eller
får bensin i ögonen, ska du genast upp-
söka läkare. Om du får bensin på huden
ska du tvätta området med tvål och vat-
ten. Byt kläder om du får bensin på klä-
derna.
MAU58111
VIKTIGT
MCA11401
Använd bara blyfri bensin. Om du använ-
der bensin som inte är blyfri kan allvarli-
ga skador uppstå på motorn, exempelvisventiler, kolvringar och avgassystem.
Din Yamaha motor har konstruerats för att
köra på blyfri premiumbensin med ett oktan-
tal på 95 eller högre. Om motorn knackar
(eller spikar) bör du använda ett bränsle av
annat märke. Om du använder blyfri bensin
kommer tändstiftens livslängd att förlängas
och underhållskostnaderna minskar.
Gasohol
Det finns två typer av gasohol: en som inne-
håller etanol och en som innehåller meta-
nol. Bensin som innehåller etanol kan
1. Bränsletankens påfyllningsrör
2. Maximal bränslenivå
1
2
Rekommenderat bränsle: Blyfri bensin, premium (gasohol [E10]
kan användas)
Tankvolym: 14 L (3.7 US gal, 3.1 Imp.gal)
Reservtank, mängd: 2.8 L (0.74 US gal, 0.62 Imp.gal)
B87-F8199-M0_1.book 21 ページ ２０１５年１２月１６日　水曜日　午後５時１９分

Instrument och kontrollfunktioner
3-22
1
23
4
5
6
7
8
9
10
11
12
användas om etanolinnehållet inte översti-
ger 10 % (E10). Bensin som innehåller me-
tanol rekommenderas ej av Yamaha
eftersom den kan åstadkomma skador på
bränslesystemet eller orsaka problem med
fordonets prestanda.
MAU51193

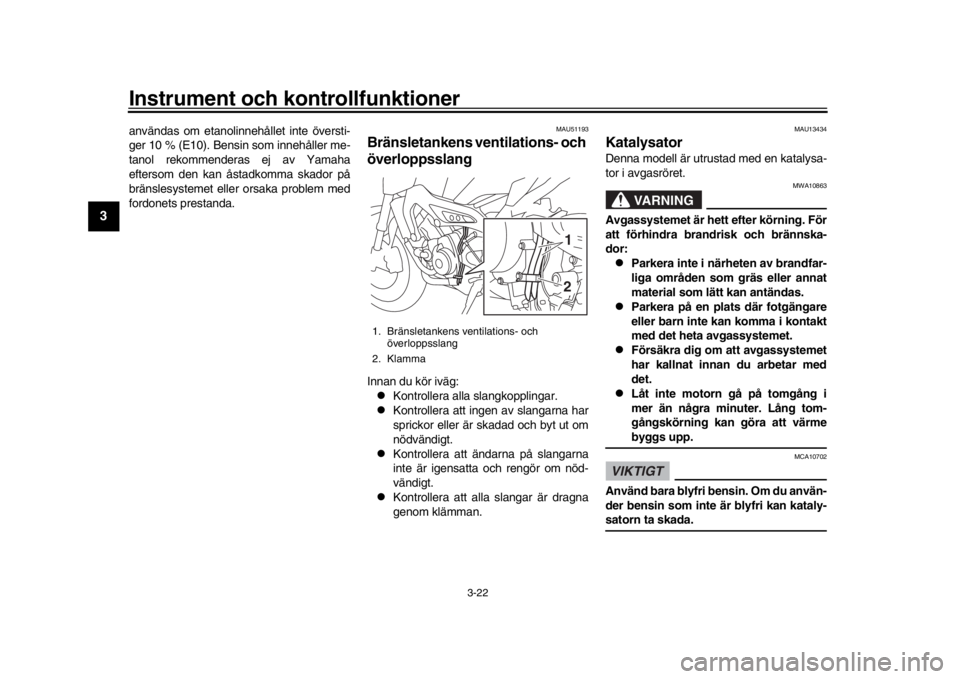

Bränsletankens ventilations- och
överloppsslangInnan du kör iväg:
Kontrollera alla slangkopplingar.

Kontrollera att ingen av slangarna har
sprickor eller är skadad och byt ut om
nödvändigt.

Kontrollera att ändarna på slangarna
inte är igensatta och rengör om nöd-
vändigt.

Kontrollera att alla slangar är dragna
genom klämman.
MAU13434
KatalysatorDenna modell är utrustad med en katalysa-
tor i avgasröret.
VARNING
MWA10863
Avgassystemet är hett efter körning. För
att förhindra brandrisk och brännska-
dor:
Parkera inte i närheten av brandfar-
liga områden som gräs eller annat
material som lätt kan antändas.

Parkera på en plats där fotgängare
eller barn inte kan komma i kontakt
med det heta avgassystemet.

Försäkra dig om att avgassystemet
har kallnat innan du arbetar med
det.

Låt inte motorn gå på tomgång i
mer än några minuter. Lång tom-
gångskörning kan göra att värmebyggs upp.
VIKTIGT
MCA10702
Använd bara blyfri bensin. Om du använ-
der bensin som inte är blyfri kan kataly-satorn ta skada.
1. Bränsletankens ventilations- och överloppsslang
2. Klamma
21
B87-F8199-M0_1.book 22 ページ ２０１５年１２月１６日　水曜日　午後５時１９分

Instrument och kontrollfunktioner
3-23
1
234
5
6
7
8
9
10
11
12
MAU57991
S adelFör att ta bort sadeln
1. Öppna sadellåsskyddet, för in nyckeln
i sadellåset och vrid om nyckeln i rikt-
ning moturs.
2. Håll kvar nyckeln vriden, lyft sadelns bakände och dra sedan av sadeln.
För att montera sadeln 1. För in fästbyglarna i sadelhållarna som visas. 2. Tryck ner bakkanten på sadeln för att
låsa den på plats.
3. Ta ur nyckeln.
TIPSKontrollera att sadeln sitter ordentligt fastinnan du kör iväg.
MAU58200
FörvaringsfackFörvaringsfacket är placerat under sadeln.
(Se sidan 3-23.)
Dokument eller andra föremål som förvaras
i förvaringsfacket ska lindas in i en plastpå-
se så att de inte blir blöta. Var försiktig så att
det inte tränger in vatten i förvaringsfacket
när du tvättar fordonet.
VARNING
MWA10962

Överskrid inte lastgränsen på 3 kg
(7 lb) för förvaringsfacket.

Överskrid inte lastgränsen på 174
kg (384 lb) (MT09A)177 kg (390 lb) (MT09) för fordonet.
1. Sadellås
2. Sadellåsskydd
3. Lås upp.1
32
1. Fästbygel
2. Sadelhållare
1
2
21
1. Förvaringsfack
1
B87-F8199-M0_1.book 23 ページ ２０１５年１２月１６日　水曜日　午後５時１９分

Instrument och kontrollfunktioner
3-24
1
23
4
5
6
7
8
9
10
11
12
MAU62450
Justering av framgaffeln
VARNING
MWA14671
Justera alltid fjäderförspänningen på
båda gaffelbenen lika. I annat fall kan du
få dålig stabilitet på motorcykeln vilket
kan leda till att du förlorar kontrollen påmotorcykeln.
Varje framgaffelben är försett med en jus-
terbult för fjäderförspänning. Det högra
framgaffelbenet är försett med en juster-
skruv för återfjädringens dämpning.VIKTIGT
MCA10102
Vrid inte utöver de maximala och mini-
mala inställningarna, det kan skada me-kanismen.
Fjäderförspänning
För att öka fjäderförspänningen och därige-
nom göra fjädringen hårdare vrider du jus-
terbulten på respektive gaffelben i riktning
(a). För att minska fjäderförspänningen och
därigenom göra fjädringen mjukare vrider
du justerbulten på respektive gaffelben i
riktning (b). Inställningen av fjäderförspänningen be-
stäms av att man mäter avståndet A, som
visas på bilden. Ju kortare avståndet A är,
desto högre fjäderförspän
ning, ju längre av-
ståndet A är, desto lägre fjäderförspänning. Återfjädringens dämpning
Framgaffelns dämpning vid återfjädring jus-
teras på det högra framgaffelbenet.
För att öka återfjädringens dämpning och
därmed göra återfjädringsdämpningen hår-
dare, ska justerskruven vridas i riktning (a).
För att minska återfjädringens dämpning
och därmed göra åt
erfjädringsdämpningen
mjukare, ska justerskruven vridas i riktning
(b).
1. Justerbult för fjäderförspänning
1. Avstånd A
1
1
(a)
(b)
(a)
(b)
1
Fjäderförspänning: Minimum (mjuk):Avstånd A = 19.0 mm (0.75 in)
Standard:
Avstånd A = 16.0 mm (0.63 in)
Maximum (hård): Avstånd A = 4.0 mm (0.16 in)1. Justerskruv för återfjädringens dämpning
1
(a)
(b)
B87-F8199-M0_1.book 24 ページ ２０１５年１２月１６日　水曜日　午後５時１９分

Instrument och kontrollfunktioner
3-25
1
234
5
6
7
8
9
10
11
12
TIPSÄven om det totala antalet klick i justerings-
mekanismen för dämpkraft kanske inte helt
överensstämmer med specifikationerna på
grund av mindre avvikelser i produktionen,
gäller alltid detta antal klick för hela inställ-
ningsintervallet. För att få en noggrann in-
ställning bör du kontrollera antalet klick för
varje justeringsmekanism för dämpkraft ochändra i specifikationerna vid behov.
MAU57940
Justering av stötdämpareDenna stötdämpare är utrustad med en jus-
teringsring för fjäderförspänningen samt en
justerskruv för återfjädringens dämpning.VIKTIGT
MCA10102
Vrid inte utöver de maximala och mini-
mala inställningarna, det kan skada me-kanismen.
Fjäderförspänning
För att öka fjäderförspänningen och därige-
nom göra fjädringen hårdare vrider du juste-
ringsringen i riktning (a). För att minska
fjäderförspänningen och därigenom göra
fjädringen mjukare vrider du justeringsring-
en i riktning (b).

Rikta in lämpligt spår i justeringsringen
med lägesindikeringen på stötdämpa-
ren.

Använd det specialverktyg och den
förlängningsstång som du fick med i
ägarens verktygssats för att justera.
Återfjädringens dämpningsinställ-
ning:
Minimum (mjuk): 11 klick i riktning (b)*
Standard: 8 klick i riktning (b)*
Maximum (hård):
1 klick i riktning (b)*
* Med justerskruven skruvad helt i rikt- ning (a)
1. Justeringsring för fjäderförspänning
2. Specialnyckel
3. Förlängningsstång
4. LägesindikeringFjäderförspänning:
Minimum (mjuk):1
Standard: 4
Maximum (hård): 7
7654321
1(b) (a)
4
2
3
B87-F8199-M0_1.book 25 ページ ２０１５年１２月１６日　水曜日　午後５時１９分

Instrument och kontrollfunktioner
3-26
1
23
4
5
6
7
8
9
10
11
12
Återfjädringens dämpning
För att öka återfjädringens dämpning och
därmed göra återfjädringsdämpningen hår-
dare, ska justerskruven vridas i riktning (a).
För att minska återfjädringens dämpning
och därmed göra återfjädringsdämpningen
mjukare, ska justerskruven vridas i riktning
(b).
TIPSVi rekommenderar att du kontrollerar det
verkliga antalet varv som justeringsmeka-
nismen för dämpkraft vrids för en exakt in-
ställning. Justeringsomfånget kanske inte
matchar specifikatio nerna i listan exakt.Detta beror på små produktionsskillnader.
VARNING
MWA10222
Stötdämparen innehåller kvävgas under
mycket högt tryck. Läs och förstå följan-
de information innan du hanterar stöt-
dämparen.
Under inga omständigheter får cy-
lindern öppnas eller byggas om.

Låt inte stötdämparen komma i när-
heten av öppna lågor eller andra
värmekällor. Det kan göra att enhe-
ten exploderar på grund av för högt
tryck.

Deformera eller skada inte cylin-
dern på något sätt. Cylinderskador
leder till sämre dämpningsförmåga.

Kasta inte en skadad eller utsliten
stötdämpare själv. Lämna in stöt-
dämparen hos en Yamaha-återför-säljare.
MAU15152
Fästen för bagageremDet finns ett fäste för bagagerem på passa-
gerarplatsens båda fotstöd.
1. Justerskruv för återfjädringens dämpningÅterfjädringens dämpningsinställ-
ning: Minimum (mjuk):3 klick i riktning (b)*
Standard: 1 1/2 klick i riktning (b)*
Maximum (hård):
Justerskruven vriden helt i riktning
(a)
* Med justerskruven skruvad helt i rikt-
ning (a)
1 (a)(b)
1. Fäste för bagagerem
1
B87-F8199-M0_1.book 26 ページ ２０１５年１２月１６日　水曜日　午後５時１９分
