YAMAHA MT-09 2016 Instructieboekje (in Dutch)

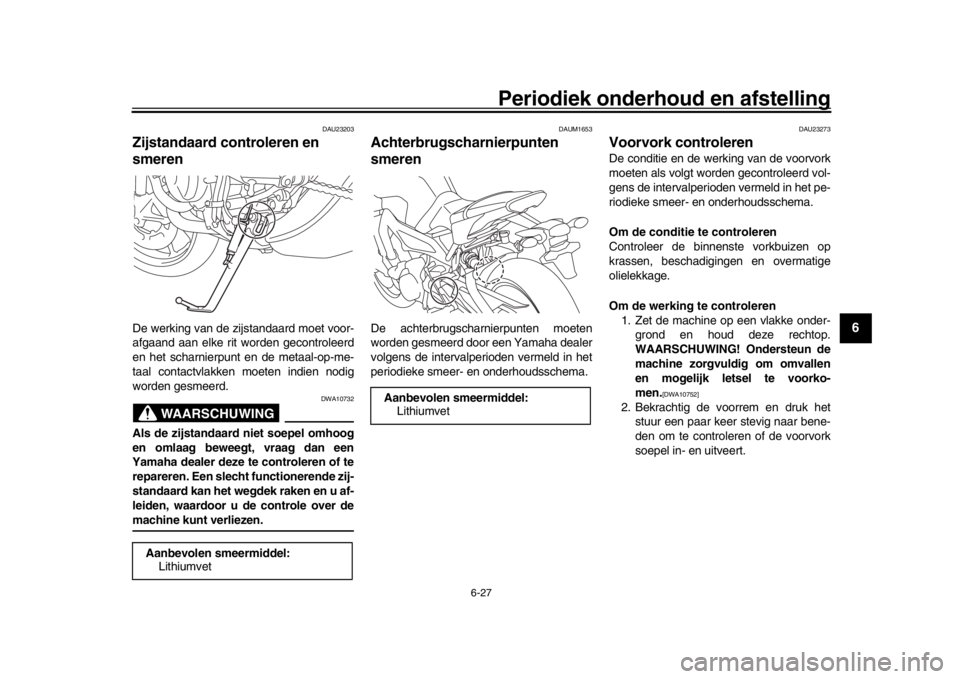

Periodiek onderhoud en afstelling
6-27
1
2
3
4
567
8
9
10
11
12
DAU23203
Zijstandaard controleren en
smerenDe werking van de zijstandaard moet voor-
afgaand aan elke rit worden gecontroleerd
en het scharnierpunt en de metaal-op-me-
taal contactvlakken moeten indien nodig
worden gesmeerd.
WAARSCHUWING
DWA10732
Als de zijstandaard niet soepel omhoog
en omlaag beweegt, vraag dan een
Yamaha dealer deze te controleren of te
repareren. Een slecht functionerende zij-
standaard kan het wegdek raken en u af-
leiden, waardoor u de controle over demachine kunt verliezen.
DAUM1653
Achterbrugscharnierpunten
smerenDe achterbrugschar nierpunten moeten
worden gesmeerd door een Yamaha dealer
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
DAU23273
Voorvork controlerenDe conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de conditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren 1. Zet de machine op een vlakke onder- grond en houd deze rechtop.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorko-
men.
[DWA10752]
2. Bekrachtig de voorrem en druk hetstuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
Aanbevolen smeermiddel: Lithiumvet
Aanbevolen smeermiddel:Lithiumvet
B87-F8199-D0_1.book 27 ページ ２０１５年１２月１６日　水曜日　午後５時９分

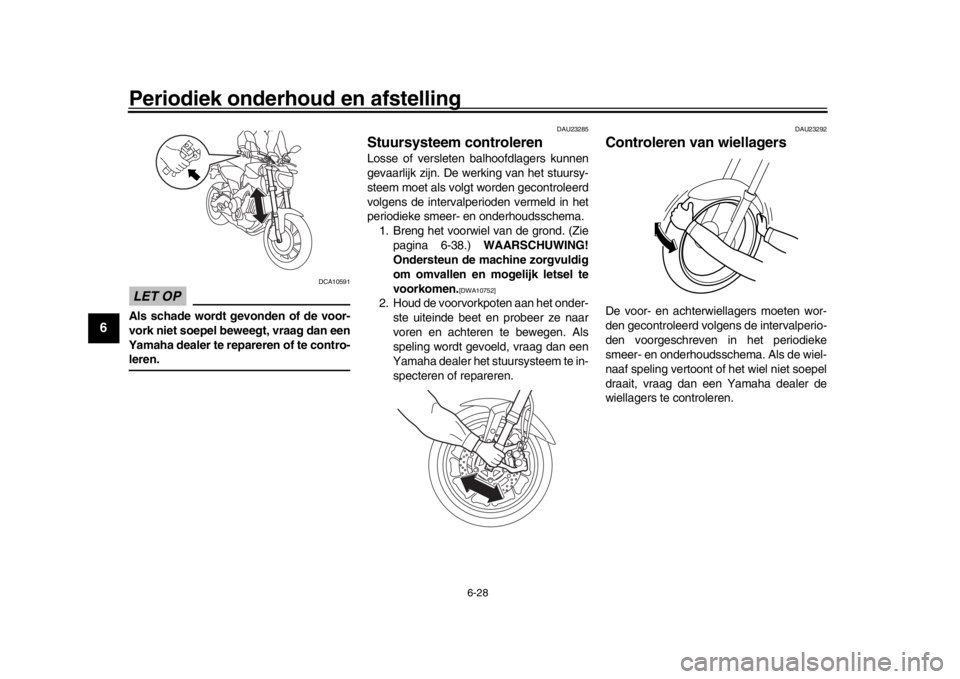

Periodiek onderhoud en afstelling
6-28
1
2
3
4
56
7
8
9
10
11
12
LET OP
DCA10591
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repareren of te contro-leren.
DAU23285
Stuursysteem controlerenLosse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werk ing van het stuursy-
steem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
1. Breng het voorwiel van de grond. (Zie pagina 6-38.) WAARSCHUWING!
Ondersteun de machine zorgvuldig
om omvallen en mogelijk letsel te
voorkomen.
[DWA10752]
2. Houd de voorvorkpoten aan het onder-
ste uiteinde beet en probeer ze naar
voren en achteren te bewegen. Als
speling wordt gevoeld, vraag dan een
Yamaha dealer het stuursysteem te in-
specteren of repareren.
DAU23292
Controleren van wiellagersDe voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
B87-F8199-D0_1.book 28 ページ ２０１５年１２月１６日　水曜日　午後５時９分

Periodiek onderhoud en afstelling
6-29
1
2
3
4
567
8
9
10
11
12
DAU50291
AccuDe accu bevindt zich onder het zadel. (Zie
pagina 3-24.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden bij-
gevuld. Het is echter wel nodig om de accu-
kabelverbindingen te controleren en, indien
nodig, vast te zetten.
WAARSCHUWING
DWA10761

Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid, ogen of kleding en bescherm uw
ogen altijd bij werkzaamheden nabij
accu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloedig
met water.
INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.

Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.

HOUD DEZE EN ALLE ACCU’S BUI-TEN BEREIK VAN KINDEREN.
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
LET OP
DCA16522
Voor het opladen van een VRLA (Valve Regulated Lead Acid)-accu is een speci-
ale acculader (met constante spanning)
vereist. Bij gebruik van een conventione-
le acculader raakt de accu beschadigd.
Om de accu op te bergen
1. Verwijder de accu als het voertuig lan-
ger dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet dan
weg op een koele en droge plek.
LET OP: Draai voordat u de accu
verwijdert de sleutel naar “OFF” en
haal dan eerst de negatieve kabel
en daarna de positieve kabel
los.
[DCA16303]
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te installeren. LET OP: Draai voordat u
de accu plaatst de sleutel naar
“OFF” en sluit vervolgens eerst de
positieve kabel en daarna de nega-
tieve kabel aan.
[DCA16841]
4. Controleer na installatie of de accuka- bels correct zijn aangesloten op de ac-
cupolen.
1. Accu
2. Positieve accukabel (rood)
3. Negatieve accukabel (zwart)
21
3
B87-F8199-D0_1.book 29 ページ ２０１５年１２月１６日　水曜日　午後５時９分

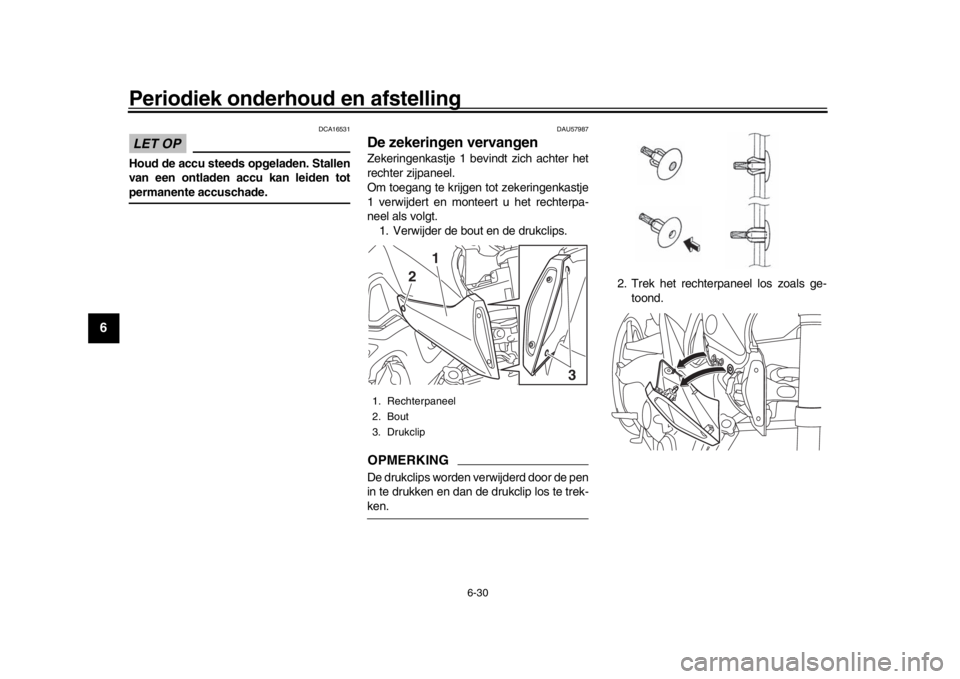

Periodiek onderhoud en afstelling
6-30
1
2
3
4
56
7
8
9
10
11
12
LET OP
DCA16531
Houd de accu steeds opgeladen. Stallen
van een ontladen accu kan leiden totpermanente accuschade.
DAU57987
De zekeringen vervangenZekeringenkastje 1 bevindt zich achter het
rechter zijpaneel.
Om toegang te krijgen tot zekeringenkastje
1 verwijdert en monteert u het rechterpa-
neel als volgt. 1. Verwijder de bout en de drukclips.OPMERKINGDe drukclips worden verwijderd door de pen
in te drukken en dan de drukclip los te trek-ken. 2. Trek het rechterpaneel los zoals ge-
toond.1. Rechterpaneel
2. Bout
3. Drukclip
1
3
2
B87-F8199-D0_1.book 30 ページ ２０１５年１２月１６日　水曜日　午後５時９分

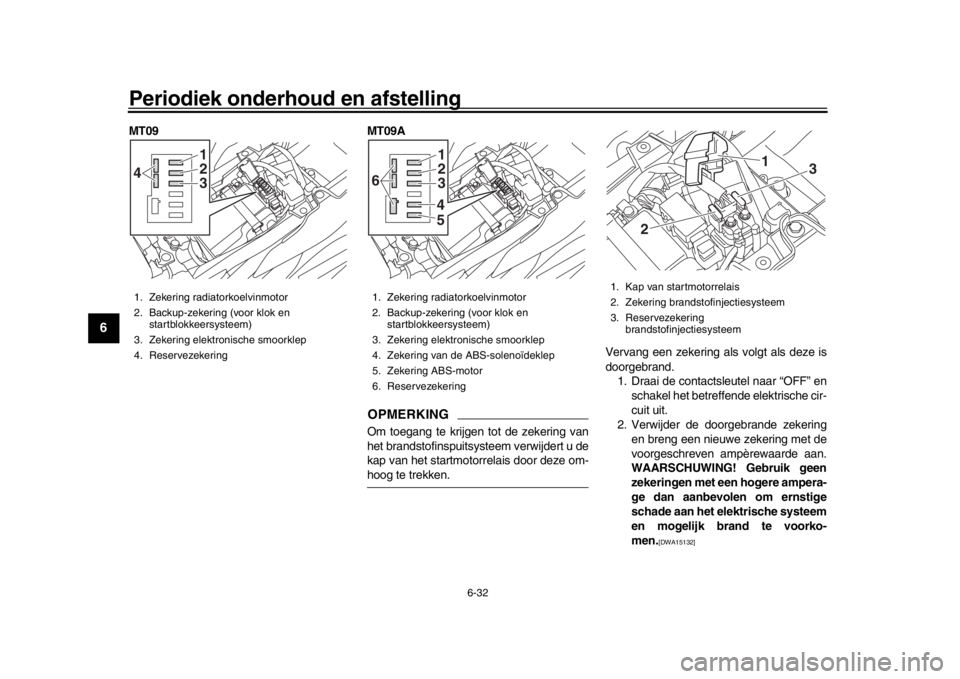

Periodiek onderhoud en afstelling
6-31
1
2
3
4
567
8
9
10
11
12
MT09 MT09A
3. Plaats het paneel in de oorspronkelijke positie.
4. Monteer de bout en de drukclips.
OPMERKINGDe drukclips worden bevestigd door de pen
naar buiten te drukken, de drukclip in het
paneel te steken en dan de pen naar binnen
te drukken totdat deze gelijk ligt met de kopvan de clip. De hoofdzekering, de zekering van het
brandstofinspuitsysteem en zekeringen-
kastje 2 bevinden zich onder het zadel. (Zie
pagina 3-24.)
1. Zekeringenkastje 1
1. Zekering ontstekingssysteem
2. Zekering parkeerlichten
3. Hulpzekering
4. Zekering signaleringssysteem
5. Koplampzekering
6. Reservezekering
1
12
6
345
1. Zekering ontstekingssysteem
2. Zekering ABS-regeleenheid
3. Zekering parkeerlichten
4. Hulpzekering
5. Zekering signaleringssysteem
6. Koplampzekering
7. Reservezekering
123
7
456
1. Zekeringenkastje 2
2. Hoofdzekering
3. Zekering brandstofinjectiesysteem
4. Reservezekering
brandstofinjectiesysteem
2
3
4
1
B87-F8199-D0_1.book 31 ページ ２０１５年１２月１６日　水曜日　午後５時９分

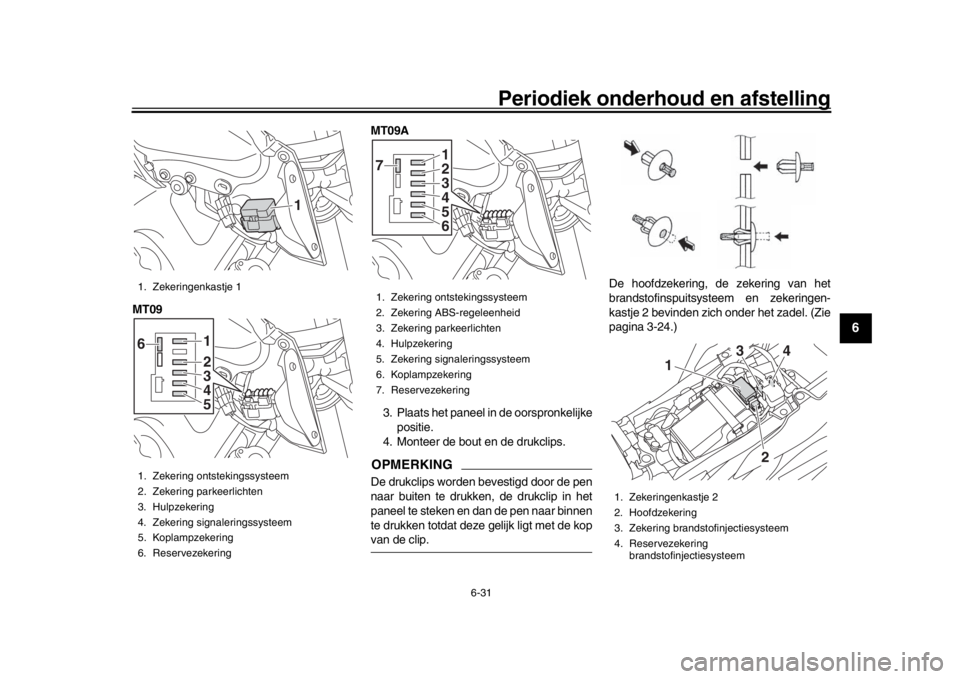

Periodiek onderhoud en afstelling
6-32
1
2
3
4
56
7
8
9
10
11
12
MT09 MT09A
OPMERKINGOm toegang te krijgen tot de zekering van
het brandstofinspuitsysteem verwijdert u de
kap van het startmotorrelais door deze om-hoog te trekken.Vervang een zekering als volgt als deze is
doorgebrand.
1. Draai de contactsleutel naar “OFF” en schakel het betreffende elektrische cir-
cuit uit.
2. Verwijder de doorgebrande zekering en breng een nieuwe zekering met de
voorgeschreven am pèrewaarde aan.
WAARSCHUWING! Gebruik geen
zekeringen met een hogere ampera-
ge dan aanbevolen om ernstige
schade aan het elektrische systeem
en mogelijk brand te voorko-
men.
[DWA15132]
1. Zekering radiatorkoelvinmotor
2. Backup-zekering (voor klok en startblokkeersysteem)
3. Zekering elektronische smoorklep
4. Reservezekering
123
4
1. Zekering radiatorkoelvinmotor
2. Backup-zekering (voor klok en startblokkeersysteem)
3. Zekering elektronische smoorklep
4. Zekering van de ABS-solenoïdeklep
5. Zekering ABS-motor
6. Reservezekering
123
6
45
1. Kap van startmotorrelais
2. Zekering brandstofinjectiesysteem
3. Reservezekering brandstofinjectiesysteem
1
2
3
B87-F8199-D0_1.book 32 ページ ２０１５年１２月１６日　水曜日　午後５時９分

Periodiek onderhoud en afstelling
6-33
1
2
3
4
567
8
9
10
11
12
3. Draai de contactsleutel naar “ON” en schakel het betreff ende elektrische cir-
cuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door- brandt, vraag dan een Yamaha dealer het elektrisch systeem te controleren.
DAU58001
Koplampgloeilamp vervangenDe koplamp op dit model heeft een halo-
geen gloeilamp. Vervang de koplampgloei-
lamp als volgt als deze is doorgebrand.LET OP
DCA10651
Pas op en zorg dat de volgende onderde-
len niet worden beschadigd:
Koplampgloeilamp
Raak het glas van de koplampgloei-
lamp niet aan zodat dit vetvrij blijft,
anders kan de doorzichtigheid van
het glas, de lichtintensiteit en de le-
vensduur nadelig worden beïn-
vloed. Wrijf eventuele
verontreinigingen en vingerafdruk-
ken op het gloeilampglas weg met
een doekje gedrenkt in alcohol of
thinner.

Koplamplens
Plak geen kleurfolie of stickers op
de koplamplens.
Gebruik geen koplampgloeilamp
met een hoger wattage dan is voor-geschreven.
Voorgeschreven zekeringen:
Hoofdzekering: 50.0 A
Hulpzekering:
2.0 A
Koplampzekering: 15.0 A
Zekering signaleringssysteem: 7.5 A
Zekering ontstekingssysteem:
15.0 A
Zekering parkeerlichtcircuit: 7.5 A
Zekering radiatorkoelvin: 15.0 A
Zekering ABS-motor:
30.0 A (MT09A)
Zekering van de ABS-solenoïdeklep: 15.0 A (MT09A)
Zekering brandstofinjectiesysteem: 10.0 A
Zekering ABS-regeleenheid:
7.5 A (MT09A)
Backup-zekering: 7.5 A
Zekering elektronische smoorklep: 7.5 A
B87-F8199-D0_1.book 33 ページ ２０１５年１２月１６日　水曜日　午後５時９分

Periodiek onderhoud en afstelling

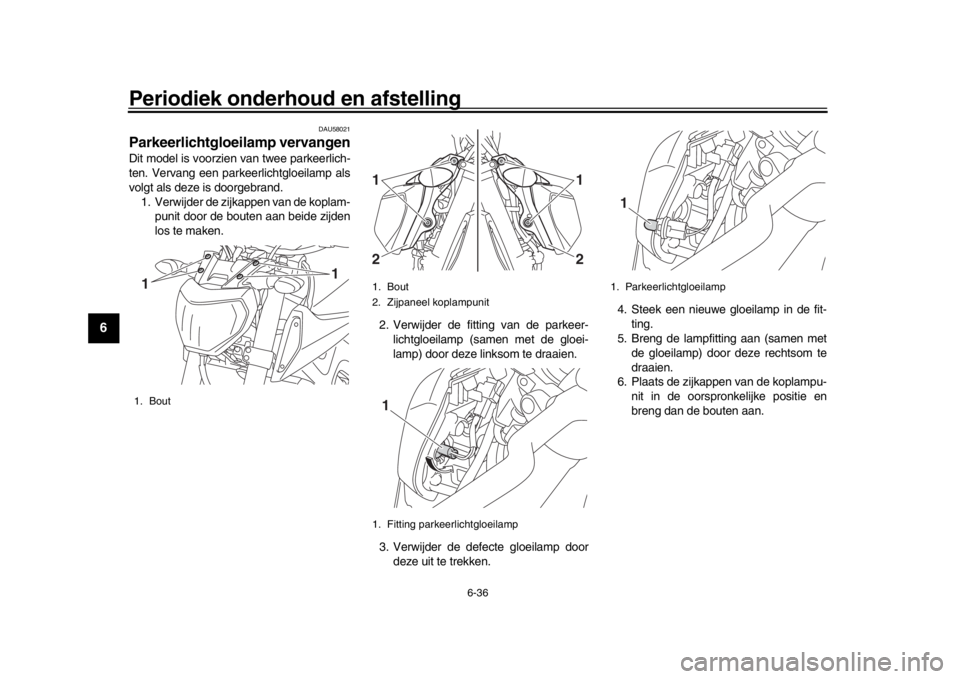

6-34
1
2
3
4
56
7
8
9
10
11
12

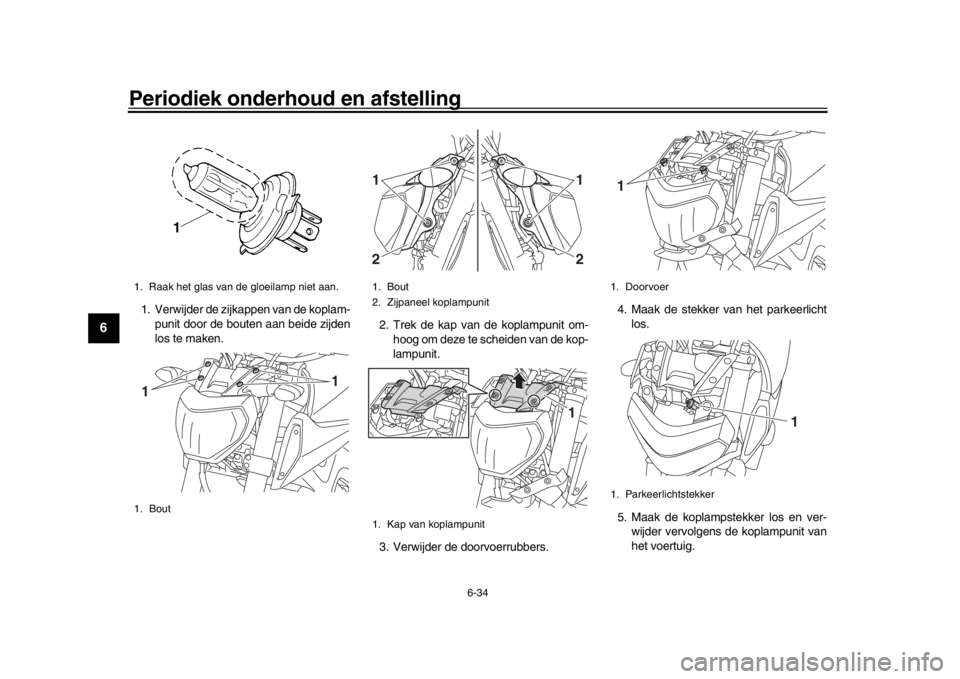

1. Verwijder de zijkappen van de koplam- punit door de bouten aan beide zijden
los te maken. 2. Trek de kap van de koplampunit om-
hoog om deze te scheiden van de kop-
lampunit.
3. Verwijder de doorvoerrubbers. 4. Maak de stekker v
an het parkeerlicht
los.
5. Maak de koplampstekker los en ver- wijder vervolgens de koplampunit van
het voertuig.1. Raak het glas van de gloeilamp niet aan.
1. Bout
1
1
1. Bout
2. Zijpaneel koplampunit
1. Kap van koplampunit1
1
2
21
1. Doorvoer
1. Parkeerlichtstekker1
1
B87-F8199-D0_1.book 34 ページ ２０１５年１２月１６日　水曜日　午後５時９分

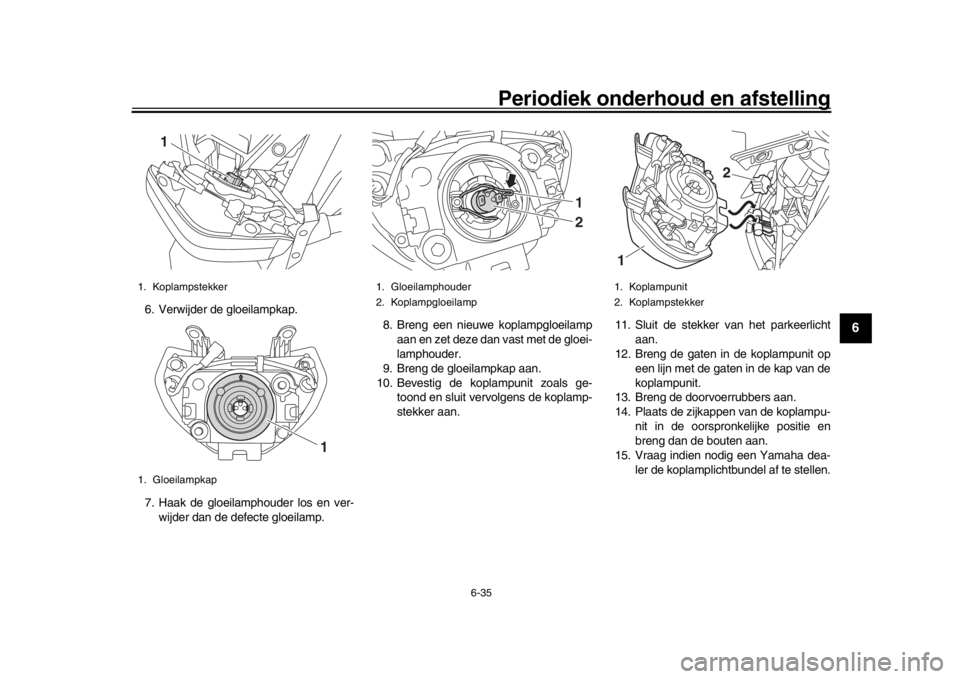

Periodiek onderhoud en afstelling
6-35
1
2
3
4
567
8
9
10
11
12
6. Verwijder de gloeilampkap.
7. Haak de gloeilamphouder los en ver- wijder dan de defecte gloeilamp. 8. Breng een nieuwe koplampgloeilamp
aan en zet deze dan vast met de gloei-
lamphouder.
9. Breng de gloeilampkap aan.
10. Bevestig de koplampunit zoals ge- toond en sluit vervolgens de koplamp-
stekker aan. 11. Sluit de stekker van het parkeerlicht
aan.
12. Breng de gaten in de koplampunit op een lijn met de gaten in de kap van de
koplampunit.
13. Breng de doorvoerrubbers aan.
14. Plaats de zijkappen van de koplampu-
nit in de oorspronkelijke positie en
breng dan de bouten aan.
15. Vraag indien nodig een Yamaha dea-
ler de koplamplichtbundel af te stellen.1. Koplampstekker
1. Gloeilampkap
1
1
1. Gloeilamphouder
2. Koplampgloeilamp
12
1. Koplampunit
2. Koplampstekker1
2
B87-F8199-D0_1.book 35 ページ ２０１５年１２月１６日　水曜日　午後５時９分

Periodiek onderhoud en afstelling
6-36
1
2
3
4
56
7
8
9
10
11
12
DAU58021
Parkeerlichtgloeilamp vervangenDit model is voorzien van twee parkeerlich-
ten. Vervang een park eerlichtgloeilamp als
volgt als deze is doorgebrand. 1. Verwijder de zijkappen van de koplam- punit door de bouten aan beide zijden
los te maken.
2. Verwijder de fitting van de parkeer-lichtgloeilamp (samen met de gloei-
lamp) door deze linksom te draaien.
3. Verwijder de defecte gloeilamp door deze uit te trekken. 4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Breng de lampfitting aan (samen met
de gloeilamp) door deze rechtsom te
draaien.
6. Plaats de zijkappen van de koplampu-
nit in de oorspronkelijke positie en
breng dan de bouten aan.1. Bout
1
1
1. Bout
2. Zijpaneel koplampunit
1. Fitting parkeerlichtgloeilamp1
1
2
2
1
1. Parkeerlichtgloeilamp1
B87-F8199-D0_1.book 36 ページ ２０１５年１２月１６日　水曜日　午後５時９分
