YAMAHA MT-09 2016 Instructieboekje (in Dutch)

Periodiek onderhoud en afstelling
6-7
1
2
3
4
567
8
9
10
11
12
DAU18681
OPMERKING
Luchtfilter
Het luchtfilter op dit model is voorzien van een geolied papieren filterelement. Reinig dit niet met perslucht, om het niet te bescha-
digen.
Het luchtfilterelement moet u vaker vervangen als u vaak in extreem vochtige of stoffige gebieden rijdt.

Hydraulisch remsysteem
Controleer regelmatig het remvloeistofniveau en vul indien nodig bij.
Elke twee jaar moeten de inwendige onderdelen van de hoofdre mcilinders en de remklauwen worden vervangen en de remvloei-
stof worden ververst. De remslangen dienen elke vier jaar te worden vervangen, of wanneer deze zijn gescheurd of beschadigd.
B87-F8199-D0_1.book 7 ページ ２０１５年１２月１６日　水曜日　午後５時９分

Periodiek onderhoud en afstelling
6-8
1
2
3
4
56
7
8
9
10
11
12
DAU19653
Controleren van de bougiesBougies vormen belangrijke onderdelen
van de motor die periodiek moeten worden
gecontroleerd, bij voorkeur door een
Yamaha dealer. Omdat bougies door verhit-
ting en neerslag altijd langzaam slijten,
moeten de bougies worden verwijderd en
gecontroleerd volgens de tijden genoemd in
het periodieke smeer- en onderhoudssche-
ma. De conditie van de bougies kan daar-
naast veel duidelijk maken over de conditie
van de motor.
De porseleinen isolator rond de centrale
elektrode moet licht tot gemiddeld bruin ver-
kleurd zijn (de ideale kleur als normaal met
het voertuig wordt gereden), en alle bougies
in de motor horen dezelfde verkleuring te
hebben. Wanneer een bougie een heel an-
dere kleur vertoont, werkt de motor mogelijk
niet naar behoren. Probeer dergelijke pro-
blemen niet zelf vast te stellen. Laat in
plaats daarvan uw machine nakijken door
een Yamaha dealer.
Vervang een bougie als de elektroden blij-
ken te zijn afgesleten en als overmatige
koolaanslag of andere neerslag gevonden
wordt. Voordat een bougie wordt aangebracht
moet de elektrodenafstand met een draad-
voelmaat worden gemeten; breng indien
nodig de elektrodenafstand op specificatie.
Reinig het oppervlak van de bougiepakking
en het pasvlak en verwijder eventueel vuil
uit de schroefdraad van de bougie.
OPMERKINGAls geen momentsleutel beschikbaar is,
wordt de bougie correct vastgezet door
handvast te zetten en dan nog 1/4–1/2 slagverder te draaien. De bougie moet echter zo
snel mogelijk naar het juiste aanhaalmo-
ment worden aangedraaid.LET OP
DCA10841
Gebruik geen gereedschap om de bou-
giedop te verwijderen of aan te brengen,
om de bobinekabel niet te beschadigen.
De bougiedop is mogelijk lastig te ver-
wijderen omdat de rubber afdichting aan
het uiteinde stevig vastzit. Haal de bou-
giedop los door hem heen en weer te
draaien en tegelijkertijd los te trekken;
breng de bougiedop aan door heen en
weer te draaien en tegelijkertijd aan tedrukken.
Voorgeschreven bougie: NGK/CPR9EA9

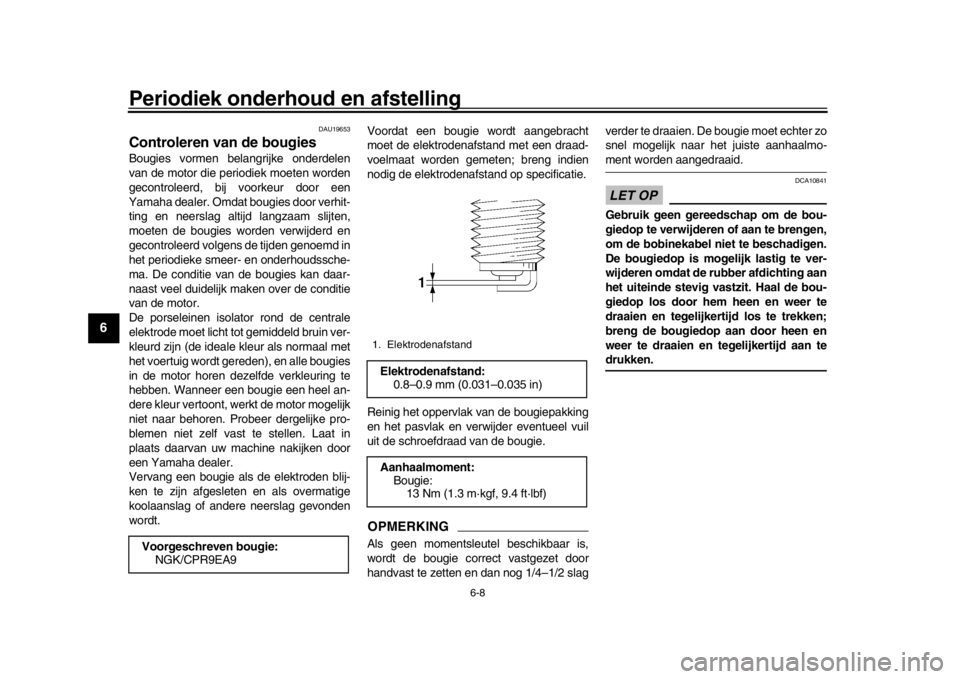

1. ElektrodenafstandElektrodenafstand: 0.8–0.9 mm (0.031–0.035 in)
Aanhaalmoment: Bougie:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
B87-F8199-D0_1.book 8 ページ ２０１５年１２月１６日　水曜日　午後５時９分

Periodiek onderhoud en afstelling
6-9
1
2
3
4
567
8
9
10
11
12
DAU1990A
Motorolie en oliefilterpatroonVóór iedere rit moet het motorolieniveau
worden gecontroleerd. Verder moet de olie
worden ververst en de oliefilterpatroon wor-
den vervangen volgens de intervalperioden
vermeld in het periodieke smeer- en onder-
houdsschema.
Om het motorolieniveau te controleren 1. Zet de machine op een vlakke onder-
grond en houd deze rechtop. Wanneer
de machine iets schuin staat, kan het
niveau al foutief worden afgelezen.
2. Start de motor, laat deze een paar mi- nuten warmdraaien en zet hem dan af.
3. Wacht een paar minuten tot de olie tot
rust is gekomen en controleer dan het
olieniveau via het kijkglas rechts onder
in het carter.OPMERKINGHet motorolieniveau moet tussen de merk-
strepen voor minimum- en maximumniveaustaan. 4. Als de motorolie beneden de merk-
streep voor minimumniveau staat, vul
dan voldoende olie van de aanbevolen
soort bij tot het correcte niveau.
Om de motorolie te verversen (met of
zonder vervanging van oliefilterpa-
troon) 1. Zet de machine op een vlakke onder-
grond.
2. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
3. Zet een olieopvangbak onder de motor om de gebruikte olie op te vangen.
4. Verwijder de olievuldop en de olieaf- tapplug met de pakking om de olie uit het carter te laten stromen.
OPMERKINGSla de stappen 5–7 over als de oliefilterpa-troon niet wordt vervangen.
5. Verwijder de oliefilterpatroon met een oliefiltersleutel.

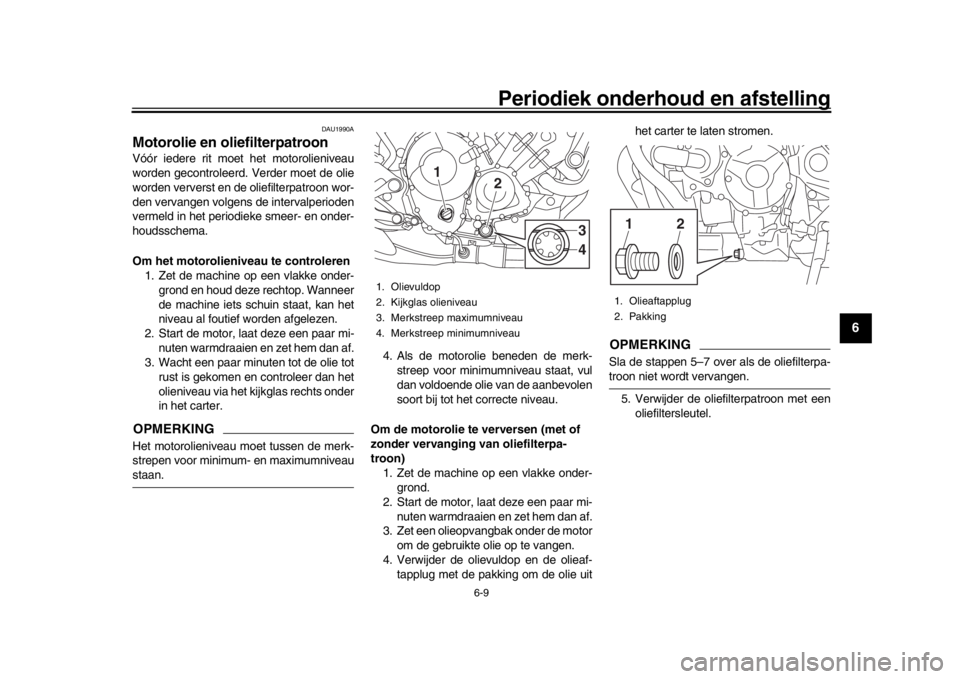

1. Olievuldop
2. Kijkglas olieniveau
3. Merkstreep maximumniveau
4. Merkstreep minimumniveau
1
2
34
1. Olieaftapplug
2. Pakking1
2
B87-F8199-D0_1.book 9 ページ ２０１５年１２月１６日　水曜日　午後５時９分

Periodiek onderhoud en afstelling
6-10
1
2
3
4
56
7
8
9
10
11
12
OPMERKINGDe Yamaha dealer kan een oliefiltersleutelleveren. 6. Smeer een dun laagje schone motor- olie op de O-ring van de nieuwe oliefil-
terpatroon.
OPMERKINGZorg dat de O-ring correct aanligt.
7. Plaats de nieuwe oliefilterpatroon met een oliefiltersleutel en zet hem dan
met een momentsleutel vast met het
voorgeschreven aanhaalmoment. 8. Monteer de olieaftapplug met een
nieuwe pakking en zet de plug vast
met het voorgeschreven aanhaalmo-
ment.
9. Vul bij met de voorgeschreven hoe- veelheid van de aanbevolen motorolie,
breng dan de olievuldop aan en zet
deze vast.
OPMERKINGVeeg enige gemorste olie af nadat de motoren het uitlaatsysteem zijn afgekoeld.

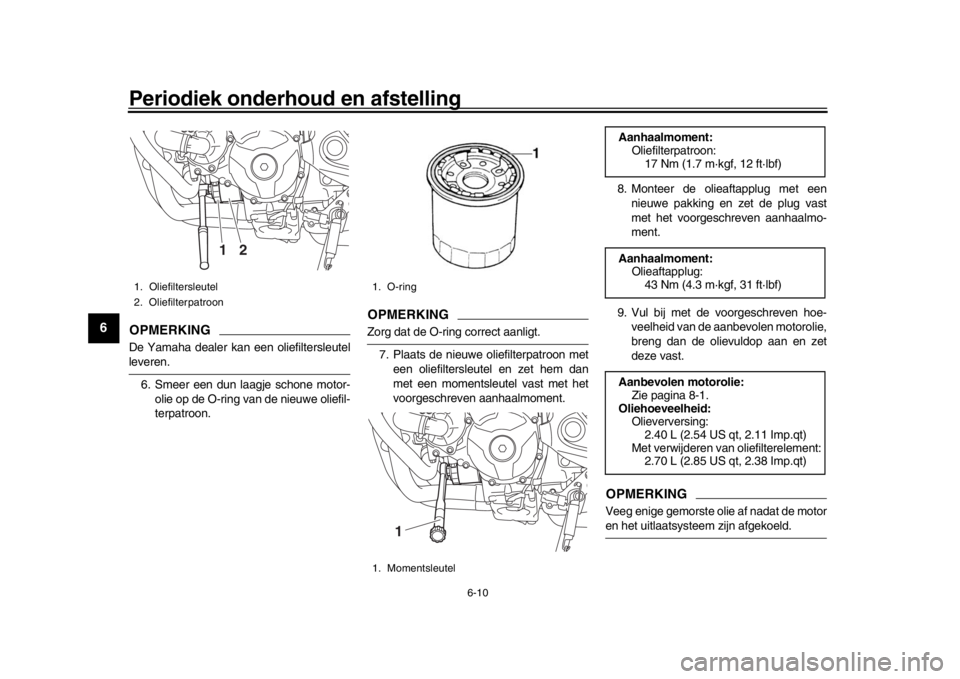

1. Oliefiltersleutel
2. Oliefilterpatroon
2
1
1. O-ring
1. Momentsleutel
1
Aanhaalmoment:Oliefilterpatroon:17 Nm (1.7 m·kgf, 12 ft·lbf)
Aanhaalmoment: Olieaftapplug:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Aanbevolen motorolie: Zie pagina 8-1.
Oliehoeveelheid: Olieverversing:
2.40 L (2.54 US qt, 2.11 Imp.qt)
Met verwijderen van oliefilterelement: 2.70 L (2.85 US qt, 2.38 Imp.qt)
B87-F8199-D0_1.book 10 ページ ２０１５年１２月１６日　水曜日　午後５時９分

Periodiek onderhoud en afstelling
6-11
1
2
3
4
567
8
9
10
11
12
LET OP
DCA11621

Om het slippen van de koppeling te
voorkomen (de motorolie smeert
immers ook de koppeling) mogen
geen chemische additieven worden
toegevoegd. Gebruik geen oliën
met een “CD” dieselspecificatie of
oliën met een hogere kwaliteit dan
gespecificeerd. Gebruik ook geen
oliën met een “ENERGY CONSER-
VING II” of hogere aanduiding.

Zorg dat er geen verontreinigingenin het carter terecht komen.
10. Start de motor, laat deze een paar mi- nuten stationair draaien en controleer
daarbij op olielekkage. Als er sprake is
van olielekkage, zet de motor dan di-
rect af en zoek de oorzaak.
OPMERKINGNadat de motor is gestart moet het waar-
schuwingslampje olieniveau uitgaan als hetolieniveau correct is.LET OP
DCA10402
Zet de motor direct af als het waarschu-
wingslampje olieniveau knippert of blijft
branden en laat het voertuig controleren
door een Yamaha dealer, zelfs als het
olieniveau in orde is.
11. Zet de motor af en wacht een paar mi- nuten tot de olie tot rust is gekomen.
Controleer dan het olieniveau en corri-
geer indien nodig.
DAU20071
KoelvloeistofVoor iedere rit moet het koelvloeistofniveau
worden gecontroleerd. Ook moet de koel-
vloeistof worden ververst volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU20095
Controleren van het koelvloeistofniveau1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.OPMERKING
Het koelvloeistofniveau moet worden
gecontroleerd terwijl de motor koud is,
temperatuurverschille n zijn namelijk
van invloed op het niveau.

Zorg dat de machine rechtop staat bij
het controleren van het koelvloeistofni-
veau. Wanneer de machine iets
schuin staat, kan het niveau al foutiefworden afgelezen.
2. Controleer het koelvloeistofniveau in het reservoir.
OPMERKINGHet koelvloeistofniveau moet tussen de
merkstrepen voor minimum- en maximum-niveau staan.
B87-F8199-D0_1.book 11 ページ ２０１５年１２月１６日　水曜日　午後５時９分

Periodiek onderhoud en afstelling
6-12
1
2
3
4
56
7
8
9
10
11
12
3. Als het koelvloeistofniveau zich op of onder de merkstreep voor minimumni-
veau bevindt, open dan de reser-
voirdop. WAARSCHUWING!
Verwijder alleen de dop van het
koelvloeistofreservoir. Probeer
nooit om de radiatorvuldop te ver-
wijderen als de motor koud
is.
[DWA15162]
4. Vul koelvloeistof bij tot aan de merk- streep voor maximumniveau en breng
dan de reservoirdop aan. LET OP: Als
er geen koelvloeistof aanwezig is,
gebruik dan in plaats daarvan ge-
distilleerd water of onthard leiding-
water. Gebruik geen hard water of
zout water, dit is schadelijk voor de
motor. Als er in plaats van koel-
vloeistof water is gebruikt, vervang
dit dan zo snel mogelijk door koel-
vloeistof, anders is het systeem niet
beschermd tegen vorst en corrosie.
Als er water aan de koelvloeistof is
toegevoegd, laat dan een Yamaha
dealer zo snel mogelijk het anti-
vriesgehalte van de koelvloeistof
controleren om te voorkomen dat
de effectiviteit van de koelvloeistof afneemt.
[DCA10473]
DAU57963
Om de koelvloeistof te verversen1. Zet de machine op een vlakke onder- grond en laat het motorblok indien no-
dig afkoelen.
2. Schuif een opvangbak onder de motor om de gebruikte koelvloeistof op te
vangen.
3. Verwijder de borgbout voor de radia- torvuldop, de borging voor de radiator-
vuldop en de radiatorvuldop.
WAARSCHUWING! Probeer nooit
om de radiatorvuldop te verwijde-
ren als de motor warm is.
[DWA10382]

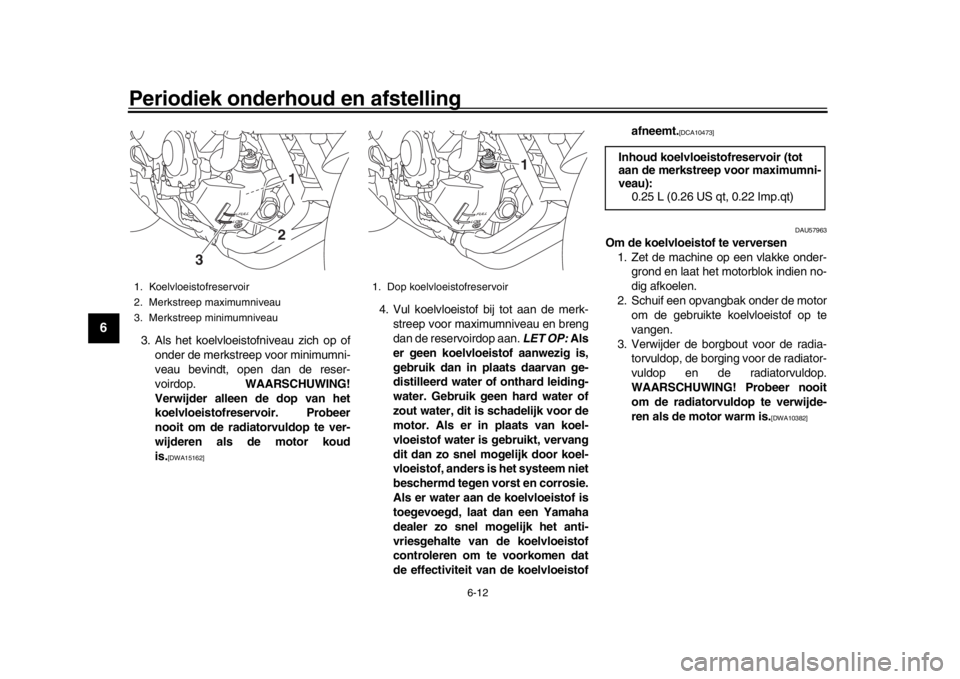

1. Koelvloeistofreservoir
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
21
3
1. Dop koelvloeistofreservoir
1
Inhoud koelvloeistofreservoir (tot
aan de merkstreep voor maximumni-
veau):0.25 L (0.26 US qt, 0.22 Imp.qt)
B87-F8199-D0_1.book 12 ページ ２０１５年１２月１６日　水曜日　午後５時９分

Periodiek onderhoud en afstelling
6-13
1
2
3
4
567
8
9
10
11
12
4. Verwijder het deksel van het koelvloei- stofreservoir en het koelvloeistofreser-
voir zelf door de bouten en kragen los
te halen. 5. Verwijder de dop van het koelvloeistof-
reservoir.
6. Tap de koelvloeistof uit het reservoir af door het reservoir om te keren.
7. Monteer het koelvloeistofreservoir en
het deksel door ze in de oorspronkelij-
ke positie te plaatsen en breng vervol-
gens de kragen en bouten aan.
8. Verwijder de aftapplug voor koelvloei- stof en de pakking om de koelvloeistof
uit het koelsysteem af te tappen.
9. Spoel het koelsysteem nadat alle koel- vloeistof is uitgestroomd grondig door
met schoon leidingwater.
10. Monteer de aftapplug voor koelvloei-
stof met een nieuwe pakking en zet de
plug dan vast met het voorgeschreven

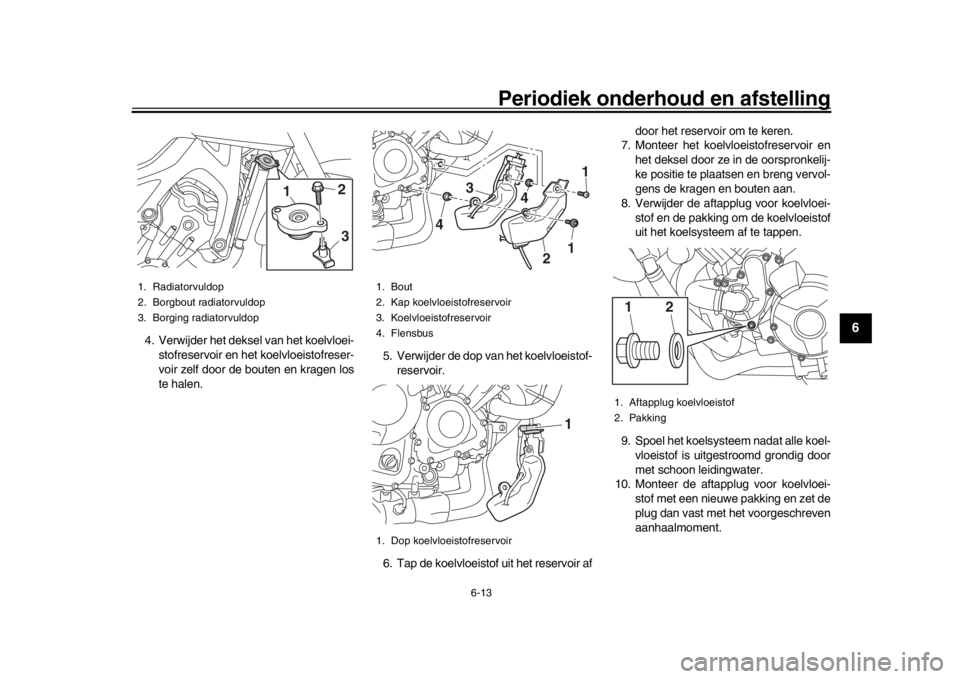

aanhaalmoment.1. Radiatorvuldop
2. Borgbout radiatorvuldop
3. Borging radiatorvuldop
2
1
3
1. Bout
2. Kap koelvloeistofreservoir
3. Koelvloeistofreservoir
4. Flensbus
1. Dop koelvloeistofreservoir
1
1
2
4
3
4
1
1. Aftapplug koelvloeistof
2. Pakking1
2
B87-F8199-D0_1.book 13 ページ ２０１５年１２月１６日　水曜日　午後５時９分

Periodiek onderhoud en afstelling
6-14
1
2
3
4
56
7
8
9
10
11
12
11. Giet de voorgeschreven hoeveelheid van de gespecificeerde koelvloeistof in
de koelvloeistofradiator en in het re-
servoir.
12. Breng de dop van het koelvloeistofre- servoir aan.
13. Breng de radiatorvuldop weer aan.
14. Start de motor, laat hem een paar mi- nuten stationair draaien en zet hem
dan uit.
15. Verwijder de radiatorvuldop om het
koelvloeistofniveau in de radiator te
controleren. Vul indien nodig zoveel
koelvloeistof bij tot het niveau bovenin
de koelvloeistofradiator staat en breng dan de radiatorvuldop en de borging
en borgbout voor de radiatorvuldop
aan.
16. Controleer het koelvloeistofniveau in het reservoir. Verwijder indien nodig
de dop van het koelvloeistofreservoir,
vul koelvloeistof bij tot aan de merk-
streep voor maximumniveau en breng
dan de dop weer aan.
17. Start de motor en controleer dan of er- gens aan de machine lekkage te zien
is. Vraag in dat geval een Yamaha
dealer het koelsysteem te controleren.
DAU36765
LuchtfilterelementHet luchtfilterelement moet worden vervan-
gen volgens de intervalperioden vermeld in
het periodieke smeer- en onderhoudssche-
ma. Vraag een Yamaha dealer het luchtfil-
terelement te vervangen.
Aanhaalmoment:
Aftapplug koelvloeistof:10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Mengverhouding antivries/water: 1:1
Aanbevolen antivries: Hoogwaardige ethyleenglycol anti-
vries met corrosieremmers voor alu-
minium motoren
Hoeveelheid koelvloeistof: Radiator (inclusief alle leidingen):
1.93 L (2.04 US qt, 1.70 Imp.qt)
Koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau): 0.25 L (0.26 US qt, 0.22 Imp.qt)
B87-F8199-D0_1.book 14 ページ ２０１５年１２月１６日　水曜日　午後５時９分

Periodiek onderhoud en afstelling
6-15
1
2
3
4
567
8
9
10
11
12
DAU44735
Stationair toerental controlerenControleer het stationair toerental en laat
het indien nodig door een Yamaha dealer
bijstellen.
DAU21386
De vrije slag van de gasgreep
controlerenMeet de vrije slag van de gasgreep zoals
getoond.
Controleer de vrije slag van de gasgreep re-
gelmatig en laat de vrije slag indien nodig
afstellen door een Yamaha dealer.
DAU21402
KlepspelingDe klepspeling kan tijdens gebruik gaan af-
wijken, waardoor de lucht/brandstof-ver-
houding kan veranderen en/of het
motorgeluid toeneemt. Om dit te voorko-
men moet de klepspeling door een Yamaha
dealer worden afgesteld volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
Stationair toerental:
1100–1300 tpm

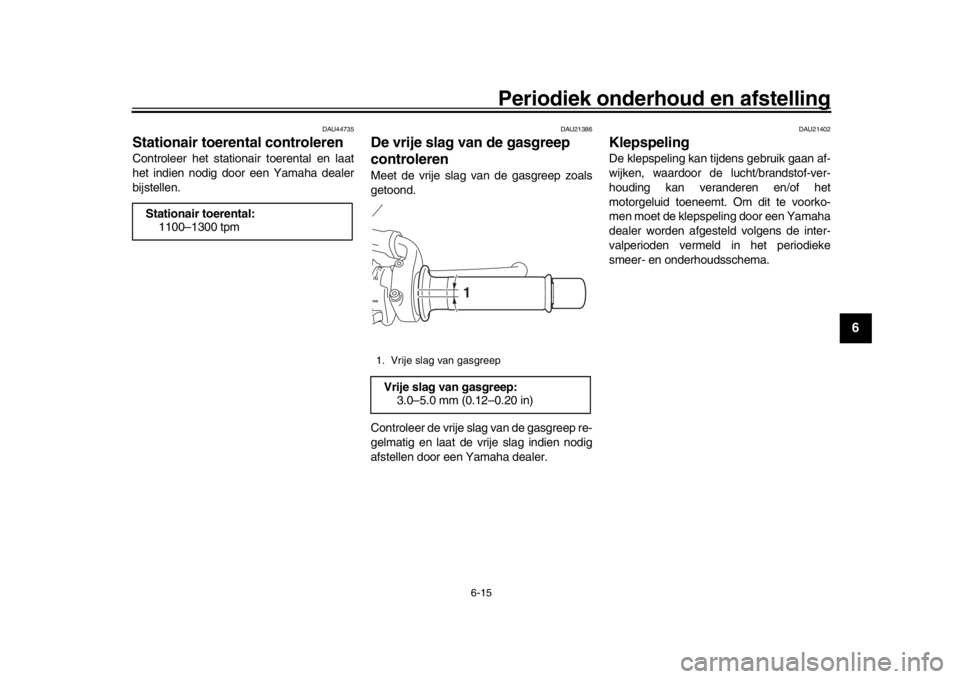

1. Vrije slag van gasgreepVrije slag van gasgreep:3.0–5.0 mm (0.12–0.20 in)
1
B87-F8199-D0_1.book 15 ページ ２０１５年１２月１６日　水曜日　午後５時９分

Periodiek onderhoud en afstelling
6-16
1
2
3
4
56
7
8
9
10
11
12
DAU64320
Banden Banden zijn het enige contact tussen de
machine en het wegdek. Veiligheid onder
alle rijomstandigheden hangt af van een re-
latief klein contacto ppervlak met het weg-
dek. Het is daarom essentieel om de
banden te allen tijde in een goede conditie
te houden en deze op tijd te vervangen door
de voorgeschreven banden.
Bandenspanning
De bandenspanning moet voor elke rit wor-
den gecontroleerd en indien nodig worden
bijgesteld.
WAARSCHUWING
DWA10504
Rijden met deze machine met een on-
juiste bandenspanning kan leiden tot
verlies van de controle met mogelijk ern-
stig letsel of overlijden tot gevolg.
De bandspanning moet worden ge-
controleerd en afgesteld terwijl de
banden koud zijn (wanneer de tem-
peratuur van de banden gelijk is
aan de omgevingstemperatuur).

De bandspanning moet worden
aangepast aan de rijsnelheid en het
totale gewicht van rijder, passagier,
bagage en accessoires dat voor ditmodel is vastgesteld.
WAARSCHUWING
DWA10512
Belaad uw machine nooit te zwaar. Rij-
den met een te zwaar belaste machinekan leiden tot een ongeval. Inspectie van banden
Voor elke rit moeten de banden worden ge-
controleerd. Als de bandprofieldiepte op het
midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de band
scheurtjes vertoont, moet de band onmid-
dellijk door een Yamaha dealer worden ver-
vangen.
OPMERKINGDe slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-
Bandenspanning (gemeten op koude
banden):
Belading tot 90 kg (198 lb):Voor:
250 kPa (2.50 kgf/cm
2, 36 psi)
Achter: 290 kPa (2.90 kgf/cm2, 42 psi)
90 kg (198 lb) tot maximumbela-
ding: Voor:
250 kPa (2.50 kgf/cm2, 36 psi)
Achter: 290 kPa (2.90 kgf/cm2, 42 psi)
Maximale belasting*: 174 kg (384 lb) (MT09A)
177 kg (390 lb) (MT09)
* Totaal gewicht va n bestuurder, pas-
sagier, bagage en accessoires
1. Wang van band
2. BandprofieldiepteMinimale bandprofieldiepte (voor en
achter): 1.6 mm (0.06 in)
B87-F8199-D0_1.book 16 ページ ２０１５年１２月１６日　水曜日　午後５時９分
