YAMAHA MT-09 2020 Manuale de Empleo (in Spanish)

Mantenimiento y ajustes periódicos7-21
1
2
3
4
5
678
9
10
11
12
SAU37914

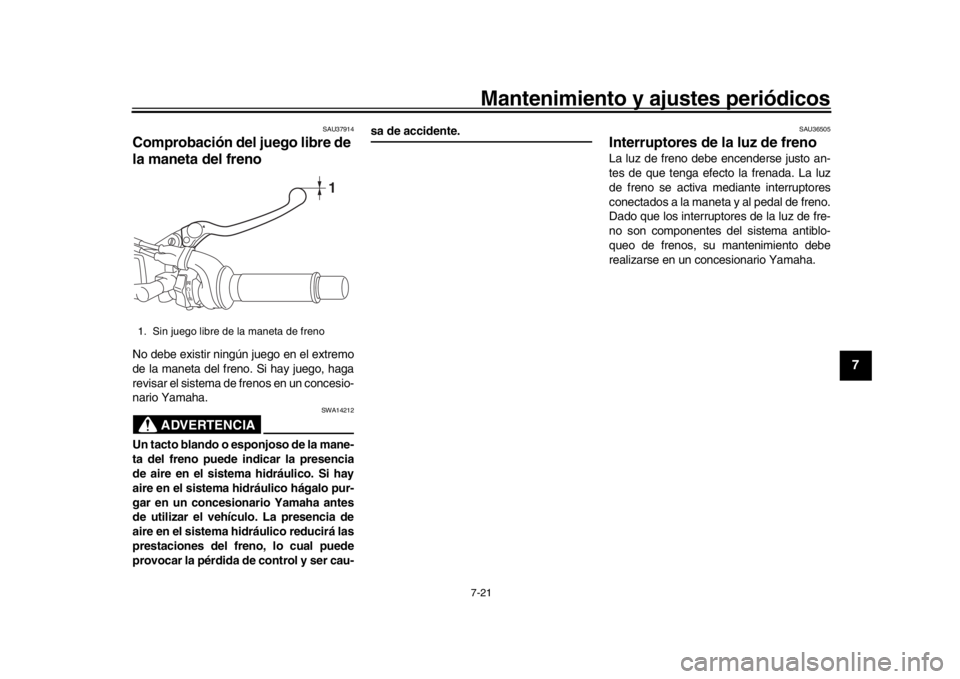

Comprobación del juego libre de
la maneta del frenoNo debe existir ningún juego en el extremo
de la maneta del freno. Si hay juego, haga
revisar el sistema de frenos en un concesio-
nario Yamaha.
ADVERTENCIA
SWA14212
Un tacto blando o esponjoso de la mane-
ta del freno puede indicar la presencia
de aire en el sistema hidráulico. Si hay
aire en el sistema hidráulico hágalo pur-
gar en un concesionario Yamaha antes
de utilizar el vehículo. La presencia de
aire en el sistema hidráulico reducirá las
prestaciones del freno, lo cual puede
provocar la pérdida de control y ser cau-
sa de accidente.
SAU36505
Interruptores de la luz de freno La luz de freno debe encenderse justo an-
tes de que tenga efecto la frenada. La luz
de freno se activa mediante interruptores
conectados a la maneta y al pedal de freno.
Dado que los interruptores de la luz de fre-
no son componentes del sistema antiblo-
queo de frenos, su mantenimiento debe
realizarse en un concesionario Yamaha.
1. Sin juego libre de la maneta de freno
1
BS2-9-S3.book 21 ページ ２０１９年８月２６日　月曜日　午後５時２５分

Mantenimiento y ajustes periódicos
7-22
1
2
3
4
5
67
8
9
10
11
12
SAU22393

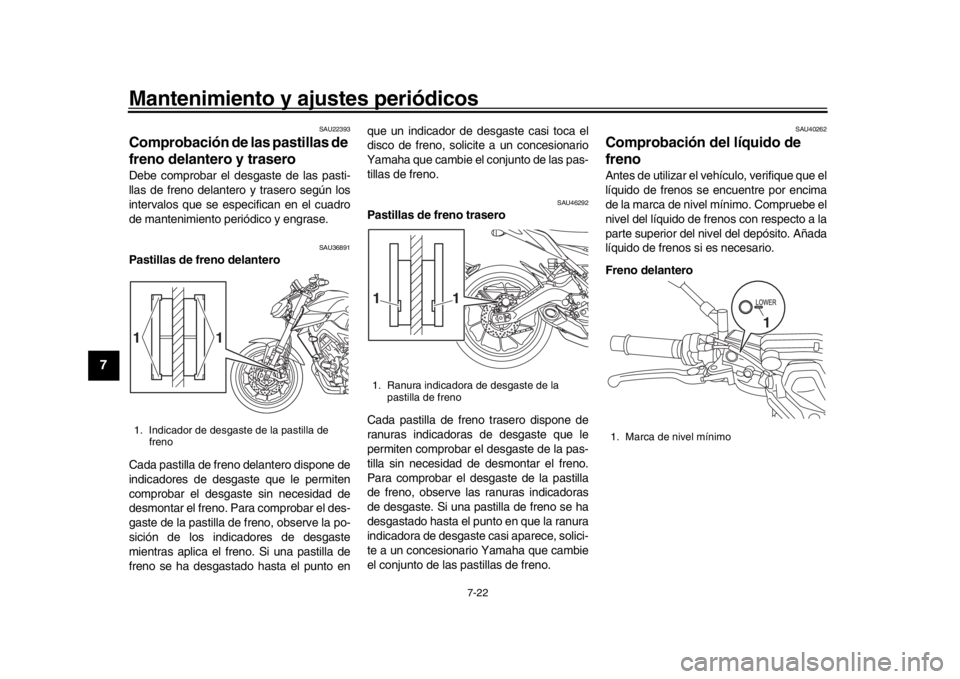

Comprobación de las pastillas de
freno delantero y traseroDebe comprobar el desgaste de las pasti-
llas de freno delantero y trasero según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
SAU36891
Pastillas de freno delantero
Cada pastilla de freno delantero dispone de
indicadores de desgaste que le permiten
comprobar el desgaste sin necesidad de
desmontar el freno. Para comprobar el des-
gaste de la pastilla de fr eno, observe la po-
sición de los indicadores de desgaste
mientras aplica el freno. Si una pastilla de
freno se ha desgastado hasta el punto en que un indicador de desgaste casi toca el
disco de freno, solicite a un concesionario
Yamaha que cambie el conjunto de las pas-
tillas de freno.
SAU46292
Pastillas de freno trasero
Cada pastilla de freno trasero dispone de
ranuras indicadoras de desgaste que le
permiten comprobar el desgaste de la pas-
tilla sin necesidad de desmontar el freno.
Para comprobar el desgaste de la pastilla
de freno, observe las ranuras indicadoras
de desgaste. Si una pastilla de freno se ha
desgastado hasta el punto en que la ranura
indicadora de desgaste casi aparece, solici-
te a un concesionario Yamaha que cambie
el conjunto de las pastillas de freno.
SAU40262
Comprobación del líquido de
frenoAntes de utilizar el vehículo, verifique que el
líquido de frenos se encuentre por encima
de la marca de nivel mínimo. Compruebe el
nivel del líquido de frenos con respecto a la
parte superior del nivel del depósito. Añada
líquido de frenos si es necesario.
Freno delantero
1. Indicador de desgaste de la pastilla de
freno
1
1
1. Ranura indicadora de desgaste de la pastilla de freno
1
1
1. Marca de nivel mínimo
1
BS2-9-S3.book 22 ページ ２０１９年８月２６日　月曜日　午後５時２５分

Mantenimiento y ajustes periódicos7-23
1
2
3
4
5
678
9
10
11
12

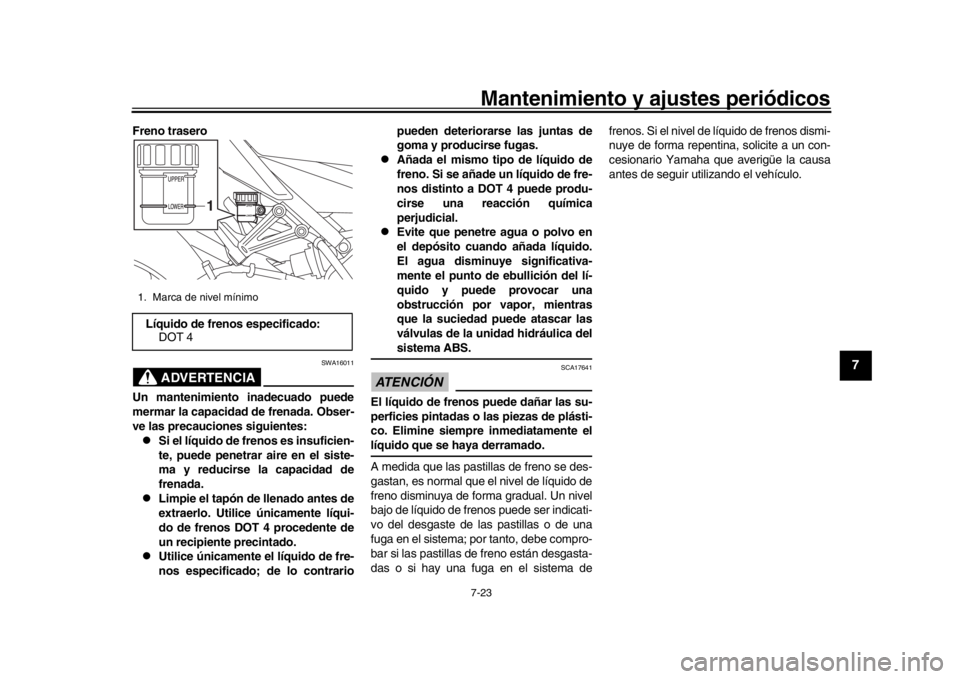

Freno trasero
ADVERTENCIA
SWA16011
Un mantenimiento inadecuado puede
mermar la capacidad de frenada. Obser-
ve las precauciones siguientes:
Si el líquido de frenos es insuficien-
te, puede penetrar aire en el siste-
ma y reducirse la capacidad de
frenada.

Limpie el tapón de llenado antes de
extraerlo. Utilice únicamente líqui-
do de frenos DOT 4 procedente de
un recipiente precintado.

Utilice únicamente el líquido de fre-
nos especificado; de lo contrario pueden deteriorarse las juntas de
goma y producirse fugas.

Añada el mismo tipo de líquido de
freno. Si se añade un líquido de fre-
nos distinto a DOT 4 puede produ-
cirse una reacción química
perjudicial.

Evite que penetre agua o polvo en
el depósito cuando añada líquido.
El agua disminuye significativa-
mente el punto de ebullición del lí-
quido y puede provocar una
obstrucción por vapor, mientras
que la suciedad puede atascar las
válvulas de la unidad hidráulica delsistema ABS.
ATENCIÓN
SCA17641
El líquido de frenos puede dañar las su-
perficies pintadas o las piezas de plásti-
co. Elimine siempre inmediatamente ellíquido que se haya derramado.
A medida que las pastillas de freno se des-
gastan, es normal que el nivel de líquido de
freno disminuya de forma gradual. Un nivel
bajo de líquido de frenos puede ser indicati-
vo del desgaste de las pastillas o de una
fuga en el sistema; por tanto, debe compro-
bar si las pastillas de freno están desgasta-
das o si hay una fuga en el sistema de
frenos. Si el nivel de líquido de frenos dismi-
nuye de forma repentina, solicite a un con-
cesionario Yamaha que averigüe la causa
antes de seguir utilizando el vehículo.
1. Marca de nivel mínimoLíquido de frenos especificado:
DOT 4
1
BS2-9-S3.book 23 ページ ２０１９年８月２６日　月曜日　午後５時２５分

Mantenimiento y ajustes periódicos
7-24
1
2
3
4
5
67
8
9
10
11
12
SAU22734
Cambio del líquido de frenosHaga cambiar el líquido de frenos cada 2
años en un concesionario Yamaha. Ade-
más, se deben cambiar las juntas de las
bombas y pinzas de freno, así como los tu-
bos de freno, según los intervalos indicados
a continuación o antes si están dañados o
presenten fugas.
Juntas de freno: cada 2 años

Tubos de freno: cada 4 años
SAU22762

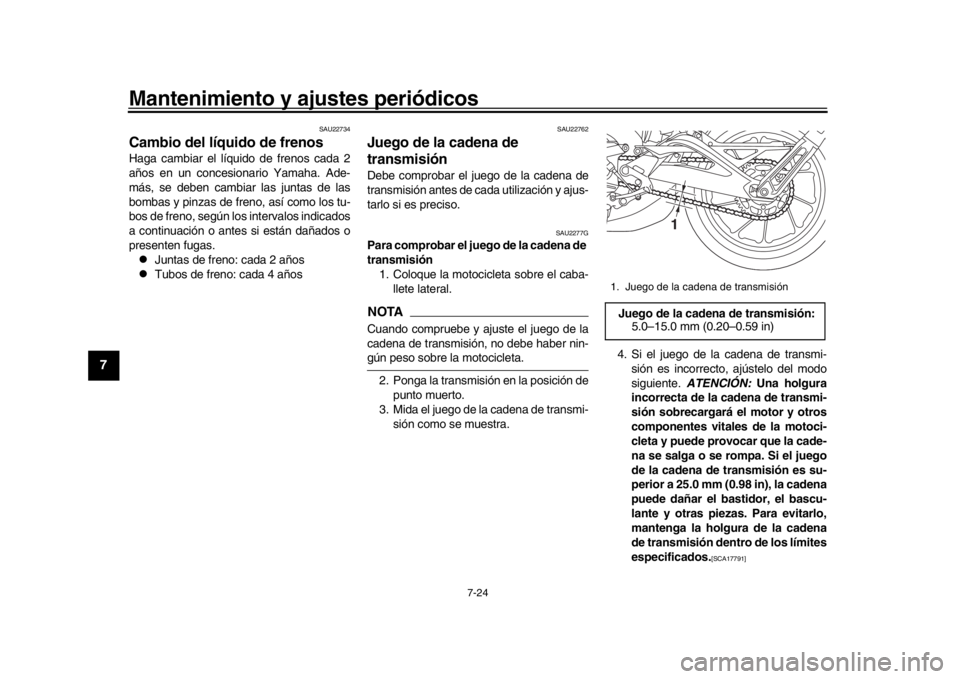

Juego de la cadena de
transmisiónDebe comprobar el juego de la cadena de
transmisión antes de c ada utilización y ajus-
tarlo si es preciso.
SAU2277G
Para comprobar el juego de la cadena de
transmisión
1. Coloque la motocicleta sobre el caba- llete lateral.NOTACuando compruebe y ajuste el juego de la
cadena de transmisión, no debe haber nin-gún peso sobre la motocicleta.
2. Ponga la transmisión en la posición de punto muerto.
3. Mida el juego de la cadena de transmi-
sión como se muestra. 4. Si el juego de la cadena de transmi-
sión es incorrecto, ajústelo del modo
siguiente. ATENCIÓN: Una holgura
incorrecta de la cadena de transmi-
sión sobrecargará el motor y otros
componentes vitales de la motoci-
cleta y puede provocar que la cade-
na se salga o se rompa. Si el juego
de la cadena de transmisión es su-
perior a 25.0 mm (0.98 in), la cadena
puede dañar el bastidor, el bascu-
lante y otras piezas. Para evitarlo,
mantenga la holgura de la cadena
de transmisión dentro de los límites
especificados.
[SCA17791]
1. Juego de la cadena de transmisiónJuego de la cadena de transmisión: 5.0–15.0 mm (0.20–0.59 in)
1
BS2-9-S3.book 24 ページ ２０１９年８月２６日　月曜日　午後５時２５分

Mantenimiento y ajustes periódicos7-25
1
2
3
4
5
678
9
10
11
12
SAU57971

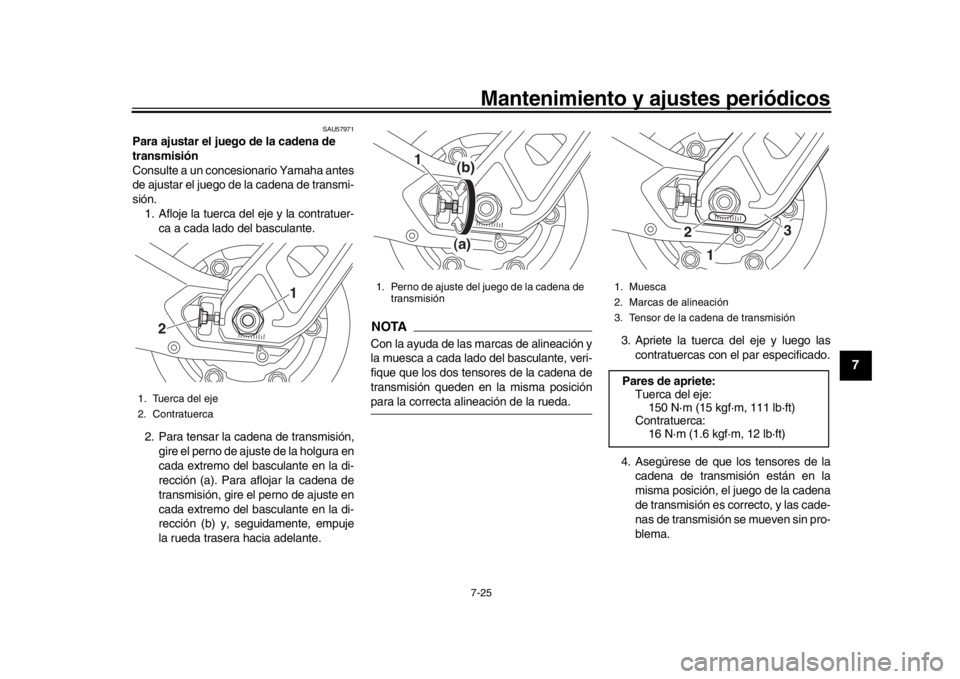

Para ajustar el jueg o de la cadena de
transmisión
Consulte a un concesionario Yamaha antes
de ajustar el juego de la cadena de transmi-
sión. 1. Afloje la tuerca del eje y la contratuer- ca a cada lado del basculante.
2. Para tensar la cadena de transmisión, gire el perno de ajuste de la holgura en
cada extremo del basculante en la di-
rección (a). Para aflojar la cadena de
transmisión, gire el perno de ajuste en
cada extremo del basculante en la di-
rección (b) y, seguidamente, empuje
la rueda trasera hacia adelante.
NOTACon la ayuda de las marcas de alineación y
la muesca a cada lado del basculante, veri-
fique que los dos tensores de la cadena de
transmisión queden en la misma posiciónpara la correcta alineación de la rueda. 3. Apriete la tuerca del eje y luego las
contratuercas con el par especificado.
4. Asegúrese de que los tensores de la cadena de transmisión están en la
misma posición, el juego de la cadena
de transmisión es correcto, y las cade-
nas de transmisión se mueven sin pro-
blema.
1. Tuerca del eje
2. Contratuerca
1
2
1. Perno de ajuste del juego de la cadena de transmisión
1
(a)(b)
1. Muesca
2. Marcas de alineación
3. Tensor de la cadena de transmisiónPares de apriete:
Tuerca del eje:150 N·m (15 kgf·m, 111 lb·ft)
Contratuerca: 16 N·m (1.6 kgf·m, 12 lb·ft)
1
2 3
BS2-9-S3.book 25 ページ ２０１９年８月２６日　月曜日　午後５時２５分

Mantenimiento y ajustes periódicos
7-26
1
2
3
4
5
67
8
9
10
11
12
SAU23026
Limpieza y engrase de la cadena
de transmisiónLa cadena de transmisión debe limpiarse y
engrasarse según los intervalos especifica-
dos en el cuadro de mantenimiento periódi-
co y engrase, ya que de lo contrario se
desgastará rápidament e, especialmente si
hay mucha humedad o polvo en el ambien-
te. Realice el mantenimiento de la cadena
de transmisión del modo siguiente.ATENCIÓN
SCA10584
La cadena de transmisión se debe en-
grasar después de lavar la motocicleta outilizarla bajo lluvia o en zonas mojadas.
1. Limpie la cadena de transmisión con queroseno y un cepillo blando peque-
ño. ATENCIÓN: Para evitar que las
juntas tóricas se estropeen, no lim-
pie la cadena de transmisión con
limpiadores de vapor, de alta pre-
sión o disolventes inadecua-
dos.
[SCA11122]
2. Seque la cadena de transmisión.
3. Engrase bien la cadena de transmi- sión con un lubricante especial para
juntas tóricas. ATENCIÓN: No utilice
para la cadena de transmisión
aceite de motor ni ningún otro lubri-
cante, ya que pueden contener sus- tancias potencialmente dañinas
para las juntas tóricas.
[SCA11112]
SAU23098
Comprobación y engrase de los
cablesAntes de cada utilización debe comprobar
el funcionamiento y el estado de todos los
cables de control, así como engrasar los ca-
bles y sus extremos si
es necesario. Si un
cable está dañado o no se mueve con sua-
vidad, hágalo revisar o cambiar por un con-
cesionario Yamaha. ADVERTENCIA! Si se
daña el alojamiento exterior de los ca-
bles, es posible que se origine óxido en
el interior y que se causen interferencias
con el movimiento del cable. Cambie los
cables dañados lo antes posible para
evitar situaciones que no sean segu-
ras.
[SWA10712]Lubricante recomendado: Lubricante para cables de Yamaha o
cualquier otro lubricante adecuado
BS2-9-S3.book 26 ページ ２０１９年８月２６日　月曜日　午後５時２５分

Mantenimiento y ajustes periódicos7-27
1
2
3
4
5
678
9
10
11
12
SAU23115
Comprobación y engrase del
puño del acelerador y el cableAntes de cada utilización se debe compro-
bar el funcionamiento del puño del acelera-
dor. Asimismo, se debe engrasar el cable
en un concesionario Yamaha según los in-
tervalos especific ados en el cuadro de
mantenimiento periódico.
El cable del acelerador está provisto de una
cubierta de goma. Verifique que la cubierta
esté bien colocada. Aunque esté bien colo-
cada, la cubierta no protege por completo el
cable contra la penetración de agua. Por
tanto, evite echar agua directamente sobre
la cubierta o el cable cuando lave el vehícu-
lo. Si la cubierta del cable se ensucia, lím-
piela con un trapo húmedo.
SAU44276

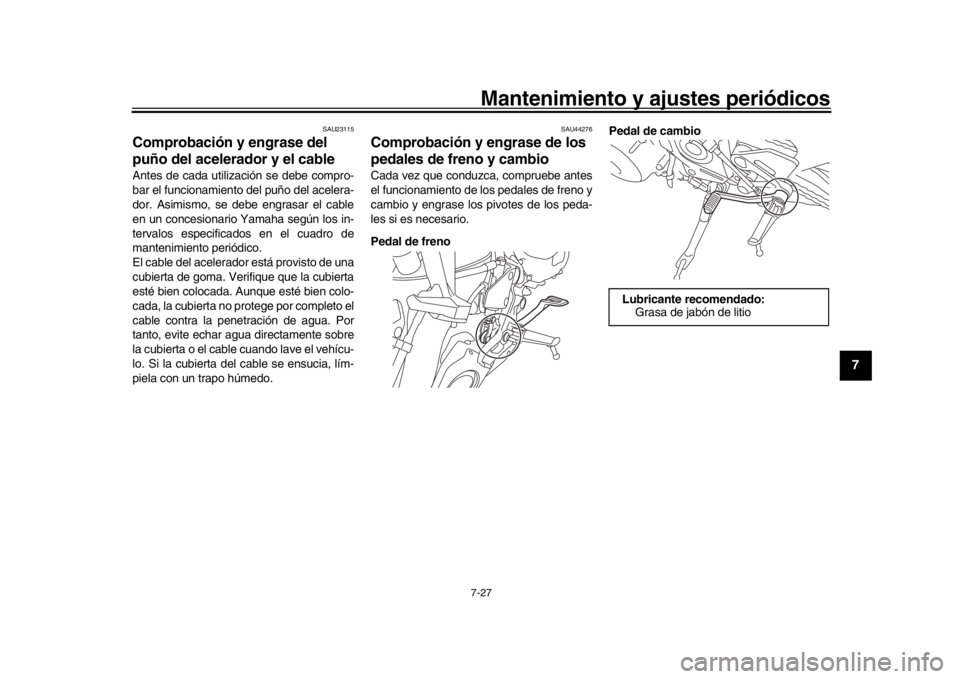

Comprobación y engrase de los
pedales de freno y cambioCada vez que conduzca, compruebe antes
el funcionamiento de los pedales de freno y
cambio y engrase los pivotes de los peda-
les si es necesario.
Pedal de freno Pedal de cambio
Lubricante recomendado:
Grasa de jabón de litio
BS2-9-S3.book 27 ページ ２０１９年８月２６日　月曜日　午後５時２５分

Mantenimiento y ajustes periódicos
7-28
1
2
3
4
5
67
8
9
10
11
12
SAU23144

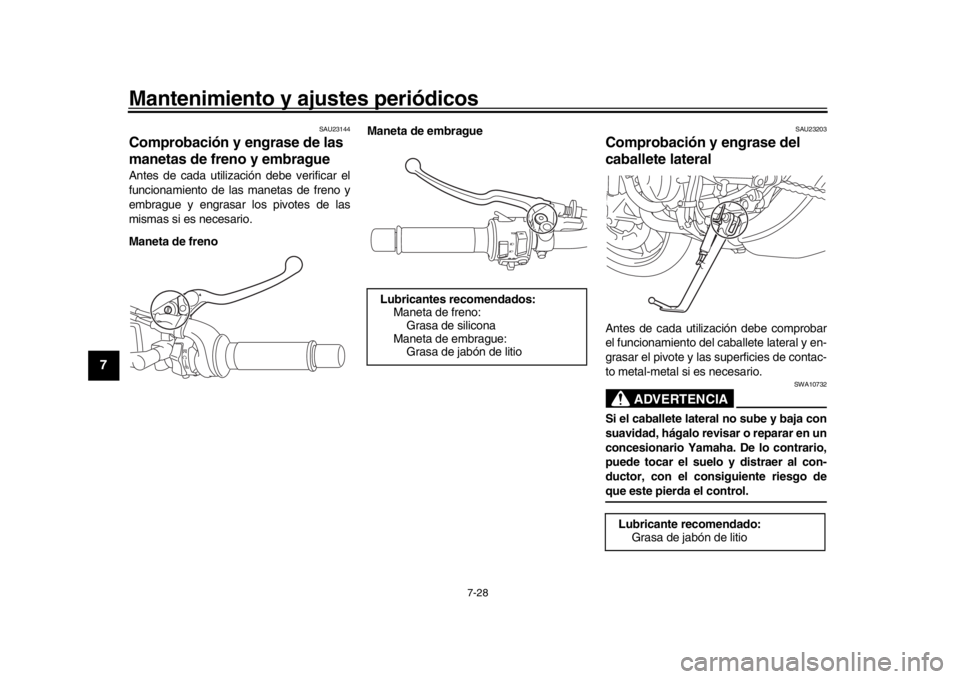

Comprobación y engrase de las
manetas de freno y embragueAntes de cada utilización debe verificar el
funcionamiento de las manetas de freno y
embrague y engrasar los pivotes de las
mismas si es necesario.
Maneta de freno Maneta de embrague
SAU23203
Comprobación y engrase del
caballete lateralAntes de cada utilización debe comprobar
el funcionamiento del caballete lateral y en-
grasar el pivote y las superficies de contac-
to metal-metal si es necesario.
ADVERTENCIA
SWA10732
Si el caballete lateral no sube y baja con
suavidad, hágalo revisar o reparar en un
concesionario Yamaha
. De lo contrario,
puede tocar el suelo y distraer al con-
ductor, con el consiguiente riesgo deque este pierda el control.
Lubricantes recomendados: Maneta de freno:Grasa de silicona
Maneta de embrague:
Grasa de jabón de litio
Lubricante recomendado: Grasa de jabón de litio
BS2-9-S3.book 28 ページ ２０１９年８月２６日　月曜日　午後５時２５分

Mantenimiento y ajustes periódicos7-29
1
2
3
4
5
678
9
10
11
12
SAUM1653
Engrase de los pivotes del
basculanteLos pivotes del basculante se deben engra-
sar en un concesionario Yamaha según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
SAU23273
Comprobación de la horquilla
delanteraDebe comprobar el estado y el funciona-
miento de la horquilla delantera del modo
siguiente y según los intervalos especifica-
dos en el cuadro de mantenimiento periódi-
co y engrase.
Para comprobar el estado
Compruebe si los tubos interiores presen-
tan rasgaduras, daños y fugas excesivas de
aceite.

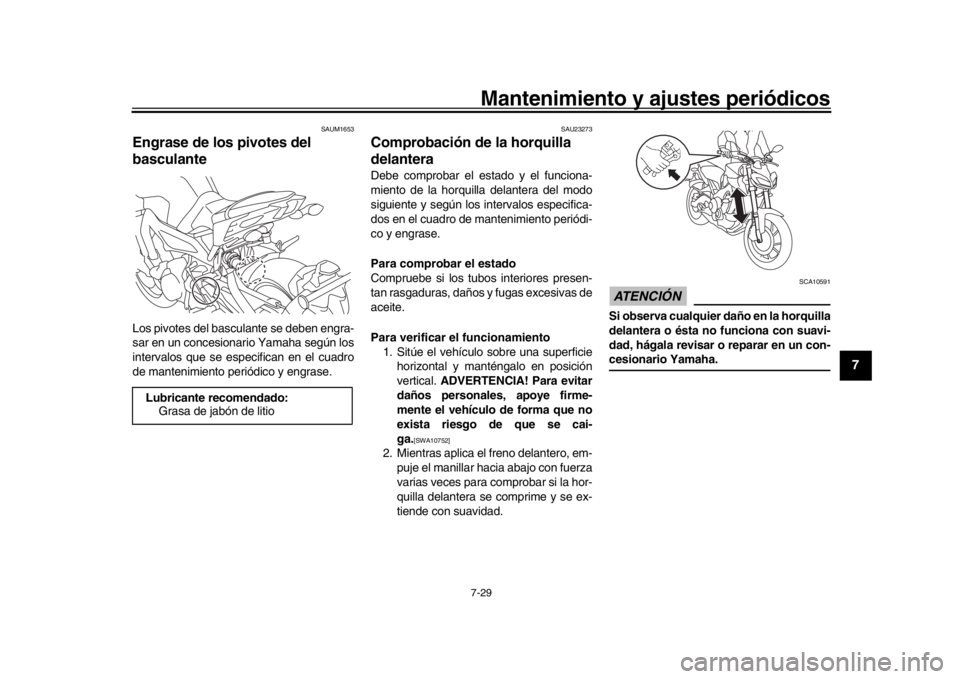

Para verificar el funcionamiento 1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical. ADVERTENCIA! Para evitar
daños personales, apoye firme-
mente el vehículo de forma que no
exista riesgo de que se cai-
ga.
[SWA10752]
2. Mientras aplica el freno delantero, em-
puje el manillar hacia abajo con fuerza
varias veces para comprobar si la hor-
quilla delantera se comprime y se ex-
tiende con suavidad.
ATENCIÓN
SCA10591
Si observa cualquier daño en la horquilla
delantera o ésta no funciona con suavi-
dad, hágala revisar o reparar en un con-cesionario Yamaha.
Lubricante recomendado: Grasa de jabón de litio
BS2-9-S3.book 29 ページ ２０１９年８月２６日　月曜日　午後５時２５分

Mantenimiento y ajustes periódicos
7-30
1
2
3
4
5
67
8
9
10
11
12
SAU23285
Comprobación de la direcciónLos cojinetes de la dirección desgastados o
sueltos pueden constituir un peligro. Por
tanto, debe comprobar el funcionamiento
de la dirección del modo siguiente y según
los intervalos especific ados en el cuadro de
mantenimiento periódico y engrase. 1. Levante la rueda delantera del suelo. (Consulte la página 7-35).
ADVERTENCIA! Para evitar daños
personales, apoye firmemente el
vehículo de forma que no exista
riesgo de que se caiga.
[SWA10752]

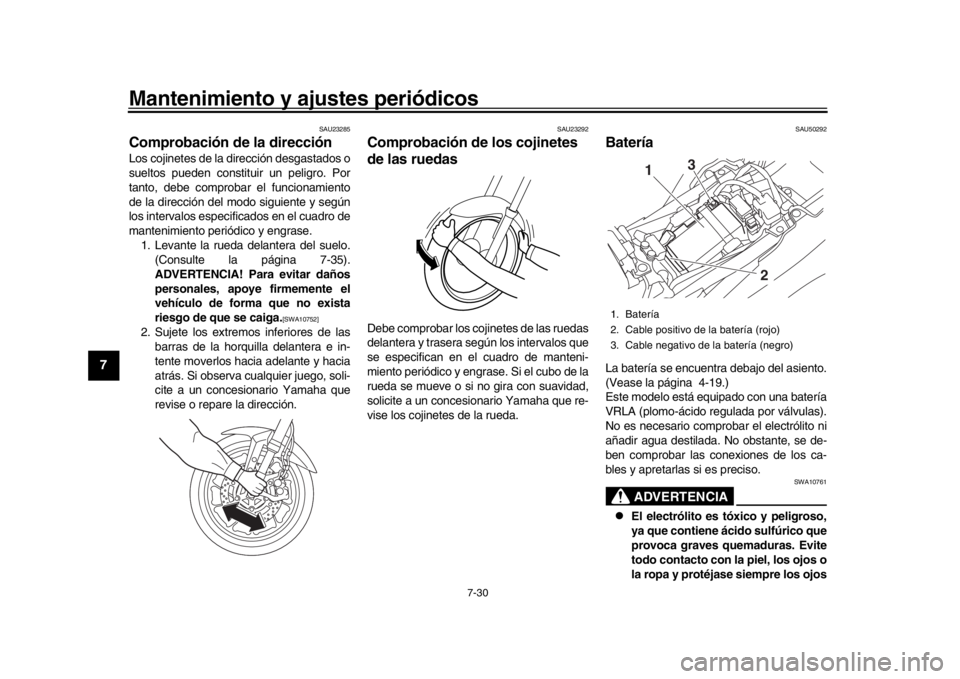

2. Sujete los extremos inferiores de lasbarras de la horquilla delantera e in-
tente moverlos hacia adelante y hacia
atrás. Si observa cualquier juego, soli-
cite a un concesionario Yamaha que
revise o repare la dirección.
SAU23292
Comprobación de los cojinetes
de las ruedasDebe comprobar los cojinetes de las ruedas
delantera y trasera según los intervalos que
se especifican en el cuadro de manteni-
miento periódico y engrase. Si el cubo de la
rueda se mueve o si no gira con suavidad,
solicite a un concesionario Yamaha que re-
vise los cojinetes de la rueda.
SAU50292
BateríaLa batería se encuentra debajo del asiento.
(Vease la página 4-19.)
Este modelo está equipado con una batería
VRLA (plomo-ácido regulada por válvulas).
No es necesario comprobar el electrólito ni
añadir agua destilada. No obstante, se de-
ben comprobar las conexiones de los ca-
bles y apretarlas si es preciso.
ADVERTENCIA
SWA10761

El electrólito es tóxico y peligroso,
ya que contiene ácido sulfúrico que
provoca graves quemaduras. Evite
todo contacto con la piel, los ojos o
la ropa y protéjase siempre los ojos
1. Batería
2. Cable positivo de la batería (rojo)
3. Cable negativo de la batería (negro)
2
3
1
BS2-9-S3.book 30 ページ ２０１９年８月２６日　月曜日　午後５時２５分
