YAMAHA MT-09 2020 Manuale de Empleo (in Spanish)
Manufacturer: YAMAHA, Model Year: 2020, Model line: MT-09, Model: YAMAHA MT-09 2020Pages: 102, tamaño PDF: 7.17 MB
Page 81 of 102

Mantenimiento y ajustes periódicos7-31
1
2
3
4
5
678
9
10
11
12
cuando trabaje cerca de una bate-
ría. En caso de contacto, administre
los PRIMEROS AUXILIOS siguien-
tes.
EXTERNO: Lavar con agua abun- dante.
INTERNO: Beber grandes canti- dades de agua o leche y llamar
inmediatamente a un médico.
OJOS: Enjuagar con agua duran- te 15 minutos y acudir al médico
sin demora.
Las baterías producen hidrógeno
explosivo. Por lo tanto, mantenga
las chispas, llamas, cigarrillos, etc.,
alejados de la batería y asegúrese
de que la ventilación sea suficiente
cuando la cargue en un espacio ce-
rrado.
MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-CANCE DE LOS NIÑOS.
Para cargar la batería
Lleve la batería a un concesionario Yamaha
lo antes posible para cargarla si le parece
que está descargada. Tenga en cuenta que
la batería tiene tendencia a descargarse
más rápidamente si el vehículo está equi-
pado con accesorios eléctricos opcionales.
ATENCIÓN
SCA16522
Para cargar una batería VRLA (plo-
mo-ácido regulada por válvulas) es ne-
cesario un cargador especial (de tensión
constante). El uso de un cargador con-vencional dañará la batería.
Almacenamiento de la batería
1. Si no va a utilizar el vehículo durante más de un mes, desmonte la batería,
cárguela completamente y guárdela
en un lugar fresco y seco.
ATENCIÓN: Para extraer la batería
debe desactivar el interruptor prin-
cipal y, a continuación, desconec-
tar el cable negativo antes de
desconectar el positivo.
[SCA16304]
2. Si va a guardar la batería durante más de dos meses, compruébela al menos
una vez al mes y cárguela completa-
mente según sea necesario.
3. Cargue completamente la batería an- tes de instalarla. ATENCIÓN: Cuando
vaya a instalar la batería, verifique
que el interruptor principal esté
desactivado y, a continuación, co-
necte el cable positivo antes de co-
nectar el negativo.
[SCA16842]
4. Una vez instalada la batería, verifique que los cables estén correctamente conectados a los bornes.
ATENCIÓN
SCA16531
Mantenga siempre la batería cargada. El
almacenamiento de una batería descar-
gada puede dañarla de forma irrepara-ble.
BS2-9-S3.book 31 ページ 2019年8月26日 月曜日 午後5時25分
Page 82 of 102

Mantenimiento y ajustes periódicos
7-32
1
2
3
4
5
67
8
9
10
11
12
SAU76770
Cambio de fusiblesLa caja de fusibles 1 está situada detrás del
panel A. (Vease la página 7-9.)
El fusible principal, el fusible del sistema de
inyección y la caja de fusibles 2 se encuen-
tran debajo del asiento. (Vease la
página 4-19.)1. Caja de fusibles 1
1
1. Fusible del encendido
2. Fusible de la unidad de control del ABS
3. Fusible auxiliar 1
4. Fusible de la luz de estacionamiento
5. Fusible del sistema de intermitencia
6. Fusible del faro
7. Fusible de los calentadores de los puños del manillar
8. Fusible de reserva
123
8
456
87
1. Caja de fusibles 2
2. Fusible principal
3. Fusible del sistema de inyección de
gasolina
4. Fusible de repuesto del sistema de inyección
2
3
4
1
BS2-9-S3.book 32 ページ 2019年8月26日 月曜日 午後5時25分
Page 83 of 102

Mantenimiento y ajustes periódicos7-33
1
2
3
4
5
678
9
10
11
12
NOTAPara acceder al fusible del sistema de in-
yección, retire la tapa del relé de arranquelevantándola. Si un fusible está fundido, cámbielo del
modo siguiente.
1. Gire la llave a la posición “OFF” y des- active el circuito eléctrico en cuestión.
2. Extraiga el fusible fundido e instale uno nuevo del amperaje especificado.
ADVERTENCIA! Para evitar una
avería grave del sistema eléctrico y
posiblemente un incendio, no utili-
ce un fusible con un amperaje su-
perior al recomendado.
[SWA15132]
1. Fusible del motor del ventilador del radiador
2. Fusible de repuesto
3. Fusible de la válvula de mariposa electrónica
4. Fusible terminal 1
5. Fusible del solenoide del ABS
6. Fusible del motor del ABS
7. Fusible de reserva
1234
7
56
1. Tapa del relé del motor de arranque
2. Fusible del sistema de inyección de gasolina
3. Fusible de repuesto del sistema de inyección
1
2
3
Fusibles especificados:Fusible principal:50.0 A
Fusible auxiliar 1:
2.0 A
Fusible terminal 1: 2.0 A
Fusible de los calentadores de los
puños del manillar: 5.0 A
Fusible del faro: 10.0 A
Fusible del sistema de intermitencia:
7.5 A
Fusible de encendido: 15.0 A
Fusible de luz de estacionamiento: 7.5 A
Fusible del motor del ventilador del
radiador: 15.0 A
Fusible del motor del sistema ABS:
30.0 A
Fusible del solenoide del ABS: 15.0 A
Fusible del sistema de inyección de
gasolina: 10.0 A
Fusible de la unidad de control del
sistema ABS: 7.5 A
Fusible de repuesto: 7.5 A
Fusible de la válvula de la mariposa
eléctrica: 7.5 A
BS2-9-S3.book 33 ページ 2019年8月26日 月曜日 午後5時25分
Page 84 of 102

Mantenimiento y ajustes periódicos
7-34
1
2
3
4
5
67
8
9
10
11
12
3. Gire la llave a la posición “ON” y active el circuito eléctrico en cuestión para
comprobar que el di spositivo funcione.
4. Si el fusible se funde de nuevo inme- diatamente, solicite a un concesiona-
rio Yamaha que revise el sistema
eléctrico.
SAU76271
Luces del vehículoExcepto los intermitentes, todas las luces
de este modelo son de tipo LED. Si una luz
no se enciende, compruebe los fusibles y, a
continuación, haga revisar el vehículo en un
concesionario Yamaha.
Si no se enciende una luz de intermitencia,
compruebe y cambie la bombilla. (Vease la
página 7-35.)NOTACuando el conmutador de la luz de cruce/
carretera se sitúa en la posición de luz de
carretera o se acciona el interruptor de ráfa-gas, se encienden los cuatro faros.
ATENCIÓN
SCA16581
No pegue ningún tipo de película colo-
reada o adhesivos sobre la óptica del fa-ro.
1. Faro (luz de cruce)
2. Faro (luz de carretera)
3. Luz de posición
12
3
BS2-9-S3.book 34 ページ 2019年8月26日 月曜日 午後5時25分
Page 85 of 102

Mantenimiento y ajustes periódicos7-35
1
2
3
4
5
678
9
10
11
12
SAU24205
Cambio de la bombilla de un
intermitente1. Desmonte la óptica de la luz de inter- mitencia extrayendo el tornillo.
2. Extraiga la bombilla fundida empuján- dola hacia adentro y girándola en el
sentido contrario al de las agujas del
reloj. 3. Introduzca una nueva bombilla en el
casquillo, empújela hacia adentro y
luego gírela en el sentido de las agujas
del reloj hasta que se detenga.
4. Monte la óptica colocando el tornillo. ATENCIÓN: No apriete excesiva-
mente el tornillo, ya que se puede
romper la óptica.
[SCA11192] SAU67131
Apoyo de la motocicletaPuesto que este modelo no dispone de ca-
ballete central, utilice un soporte de mante-
nimiento cuando desmonte la rueda
delantera o trasera o al realizar otras opera-
ciones de mantenimiento para las que sea
necesario mantener la motocicleta en posi-
ción vertical.
Compruebe que la motocicleta se encuen-
tre en una posición estable y horizontal an-
tes de iniciar cualquier operación de
mantenimiento.
1. Óptica de la luz de intermitencia
2. Tornillo
1
2
1. Bombilla de la luz de intermitencia
1
1. Soporte de mantenimiento (ejemplo)
1
BS2-9-S3.book 35 ページ 2019年8月26日 月曜日 午後5時25分
Page 86 of 102

Mantenimiento y ajustes periódicos
7-36
1
2
3
4
5
67
8
9
10
11
12
SAU25872
Identificación de averíasAunque las motocicletas Yamaha son obje-
to de una minuciosa revisión antes de salir
de fábrica, pueden surgir problemas duran-
te su utilización. Cualquier problema en los
sistemas de combustible, compresión o en-
cendido, por ejemplo, puede dificultar el
arranque y provocar una disminución de la
potencia.
Los siguientes cuadros de identificación de
averías constituyen un procedimiento rápi-
do y fácil para que usted mismo compruebe
esos sistemas vitales. No obstante, si es
necesario realizar cualquier reparación de
la motocicleta, llévela a un concesionario
Yamaha cuyos técnicos cualificados dispo-
nen de las herramientas, experiencia y co-
nocimientos necesarios para reparar
correctamente la motocicleta.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecer-
se a los repuestos originales Yamaha pero
a menudo son de inferior calidad, menos
duraderos y pueden ocasionar costosas
facturas de reparación.
ADVERTENCIA
SWA15142
Cuando revise el sistema de combusti-
ble no fume y verifique que no haya lla-
mas vivas ni chispas en el lugar, incluidos pilotos luminosos de calenta-
dores de agua u hornos. La gasolina o
los vapores de gasolina pueden infla-
marse o explotar y provocar graves da-
ños personales o materiales.
BS2-9-S3.book 36 ページ 2019年8月26日 月曜日 午後5時25分
Page 87 of 102

Mantenimiento y ajustes periódicos7-37
1
2
3
4
5
678
9
10
11
12
SAU42365

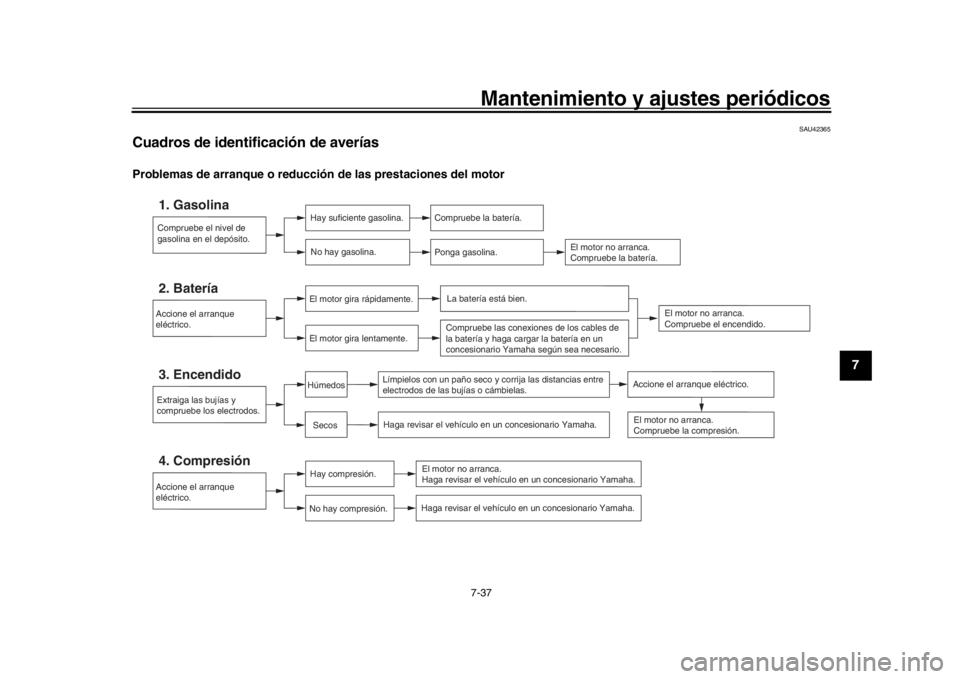

Cuadros de identificación de averíasProblemas de arranque o reducció n de las prestaciones del motor
Compruebe el nivel de
gasolina en el depósito.1. Gasolina
Hay suficiente gasolina.
No hay gasolina.
Compruebe la batería.
Ponga gasolina.
El motor no arranca.
Compruebe la batería.
Accione el arranque
eléctrico.4. Compresión
Hay compresión.
No hay compresión.
Extraiga las bujías y
compruebe los electrodos.3. Encendido
Límpielos con un paño seco y corrija las distancias entre
electrodos de las bujías o cámbielas. Haga revisar el vehículo en un concesionario Yamaha.
Haga revisar el vehículo en un concesionario Yamaha.
El motor no arranca.
Compruebe la compresión.
El motor no arranca.
Haga revisar el vehículo en un concesionario Yamaha.
El motor no arranca.
Compruebe el encendido.
Accione el arranque
eléctrico.2. Batería
El motor gira rápidamente.
El motor gira lentamente.
La batería está bien.Compruebe las conexiones de los cables de
la batería y haga cargar la batería en un
concesionario Yamaha según sea necesario.
SecosHúmedos
Accione el arranque eléctrico.
BS2-9-S3.book 37 ページ 2019年8月26日 月曜日 午後5時25分
Page 88 of 102

Mantenimiento y ajustes periódicos
7-38
1
2
3
4
5
67
8
9
10
11
12
Sobrecalentamiento del motor
ADVERTENCIA
SWA10401
No quite el tapón del radiador cuando el motor y el radiador estén calientes. Puede salir un chorro a presión de líquido y
vapor calientes y provocar graves lesiones. Espere hasta que se haya enfriado el motor.
Después de extraer el perno de retenci ón del tapón del radiador coloque un trapo gr ueso, como una toalla, sobre él; luego
gire lentamente el tapón en el sentido contrario al de las agujas del reloj hasta el tope para que se libere toda la presión
residual. Cuando deje de oírse el silbido, presione el tapón hacia\
abajo mientras lo gira en el sentido contrario al de lasagujas del reloj y luego extráigalo.
NOTASi no dispone de líquido refrigerante, puede utilizar agua del grifo en su lugar de form a provisional, siempre que la cambie por el líquidorefrigerante recomendado lo antes posible.Espere hasta que
se haya enfriado
el motor.
Compruebe el nivel de líquido
refrigerante en el depósito y en
el radiador.
El nivel de líquido
refrigerante es correcto.El nivel de líquido refrigerante
está bajo. Verifique si existen
fugas en el sistema de
refrigeración.
Haga revisar y reparar el
sistema de refrigeración por un
concesionario Yamaha.
Añada líquido refrigerante.
(Ver NOTA).
Arranque el motor. Si el motor se sobrecalienta de nuevo
haga revisar y reparar el sistema de refrigeración por un
concesionario Yamaha.
Hay una fuga.
No hay fugas.
BS2-9-S3.book 38 ページ 2019年8月26日 月曜日 午後5時25分
Page 89 of 102

8-1
1
2
3
4
5
6
789
10
11
12
Cuidados y almacenamiento de la motocicleta
SAU37834
Precaución relativa al color mateATENCIÓN
SCA15193
Algunos modelos están provistos de
piezas acabadas en colores mate. Antes
de limpiar el vehículo, pregunte en un
concesionario Yamaha qué productos
se pueden utilizar. Si utiliza un cepillo,
productos químicos o detergentes fuer-
tes para limpiar estas piezas rayará o da-
ñará la superficie. Asimismo, evite
aplicar cera a las piezas con acabado encolor mate.
SAU83443
CuidadosUna limpieza frecuente y completa del vehí-
culo no solo mejorará el aspecto de este,
sino que, además, aumentará sus presta-
ciones globales y prolongará la vida útil de
muchos de sus componentes. Asimismo, el
lavado, la limpieza y el pulido representan
una ocasión de revisar el estado del vehícu-
lo con más frecuencia. Se debe lavar el ve-
hículo después de utilizarlo con lluvia o
cerca del mar, ya que la sal es corrosiva
para los metales.NOTA
Las carreteras en lugares donde se
producen fuertes nev adas pueden ha-
berse rociado con sal para eliminar el
hielo. La sal puede mantenerse sobre
la calzada hasta bien entrada la prima-
vera, por lo que es necesario lavar los
bajos y las piezas del bastidor des-
pués de utilizar el vehículo en esos lu-
gares.
Los productos de cuidado y manteni-
miento originales Yamaha se venden
bajo la marca YAMALUBE en muchos
países del mundo.
Solicite a su concesionario Yamahamás consejos de limpieza.
ATENCIÓN
SCA26280
Una limpieza inadecuada puede dañar la
estética y la mecánica. No utilizar:
sistemas de lavado a alta presión o
de chorro de vapor. Una presión de
agua excesiva puede provocar que
el agua se filtre y deteriore los coji-
netes de rueda, los frenos, las jun-
tas de la caja de cambios y los
dispositivos eléctricos. Evite la
aplicación de detergentes a alta
presión como ocurre en los siste-
mas de lavado de automóviles que
funcionan con monedas.
productos químicos fuertes tales
como limpiadores de llantas con
ácido, especialmente en ruedas de
radios o de magnesio.
productos químicos fuertes tales
como compuestos abrasivos o cera
en piezas con acabado mate. Los
cepillos pueden rayar y dañar los
acabados mate; utilice únicamente
una esponja blanda o una toalla.
toallas, esponjas o cepillos conta-
minados con productos de limpieza
abrasivos o productos químicos
fuertes como disolventes, gasolina,
desoxidantes, líquido de frenos oanticongelante, etc.
BS2-9-S3.book 1 ページ 2019年8月26日 月曜日 午後5時25分
Page 90 of 102

Cuidados y almacenamiento de la motocicleta
8-2
1
2
3
4
5
6
78
9
10
11
12
Antes de lavar el vehículo 1. Estacione el vehículo en un lugar no
expuesto a la luz directa del sol y deje
que se enfríe. De este modo se evita-
rán las manchas de agua.
2. Verifique que todos los tapones, ta- pas, acopladores y conectores eléctri-
cos estén bien apretados.
3. Cubra el extremo del silenciador con una bolsa de plástico y una cincha de
goma resistente.
4. Con una toalla mojada, humedezca durante unos minutos las manchas di-
fíciles tales como las de insectos o he-
ces de pájaros.
5. Elimine suciedad de la carretera y manchas de aceite con un desengra-
sador de buena calidad y un cepillo de
cerdas de plástico o una esponja.
ATENCIÓN: No utilice desengrasa-
dor en zonas que deben estar lubri-
cadas tales como obturadores,
juntas y ejes de las ruedas. Siga las
instrucciones del producto.
[SCA26290]
Lavado 1. Elimine el desengrasador y rocíe el ve- hículo con una manguera de jardine-
ría. Utilice únicamente la presión de
agua suficiente para realizar el trabajo.
Evite rociar agua directamente en el silenciador, el panel de instrumentos,
la toma de aire u otras zonas interiores
como los compartimentos portaobje-
tos debajo del asiento.
2. Lave el vehículo con un detergente de
buena calidad para automóviles mez-
clado con agua fría y una toalla o es-
ponja suave y limpia. Utilice un cepillo
de dientes viejo o un cepillo de cerdas
de plástico para las zonas de difícil ac-
ceso. ATENCIÓN: Utilice agua fría si
el vehículo ha estado expuesto a
sal. El agua caliente aumenta las
propiedades corrosivas de la
sal.
[SCA26301]
3. Para vehículos equipados con parabri- sas: Limpie el parabrisas con una toa-
lla o esponja blanda humedecida con
agua y un detergente de pH neutro. Si
es necesario, uti lice un abrillantador o
un limpiador de parabrisas de buena
calidad para motocicletas.
ATENCIÓN: No utilice nunca pro-
ductos químicos fuertes para lim-
piar el parabrisas. Asimismo,
algunos limpiadores para plástico
pueden rayar el parabrisas; por tan-
to, debe probar todos los productos
de limpieza antes de aplicar-
los.
[SCA26310]
4. Enjuague a fondo con agua limpia. Asegúrese de eliminar todo resto de
detergente, ya que puede dañar las
piezas de plástico.
Después del lavado 1. Seque el vehículo con una gamuza o
una toalla absorbente, preferiblemen-
te de microfibras.
2. Para modelos provistos de cadena de
transmisión: Seque y a continuación
lubrique la cadena de transmisión
para evitar que se oxide.
3. Utilice un abrillantador de cromo para dar brillo a las piez as de cromo, alumi-
nio y acero inoxidable. Mediante el pu-
lido suele ser posible eliminar la
decoloración térmica de los sistemas
de escape de acero inoxidable.
4. Aplique un espray anticorrosión a to- das las piezas de metal, incluidas las
superficies cromadas o niqueladas.
ADVERTENCIA! No aplique silicona
o espray de aceite a los asientos,
los asideros, los reposapiés de
goma o las bandas de rodadura de
los neumáticos. De lo contrario, di-
chos elementos serán resbaladi-
zos, con el consiguiente riesgo de
pérdida de control. Limpie a fondo
las superficies de dichos elementos
antes de utilizar el vehículo.
[SWA20650]
BS2-9-S3.book 2 ページ 2019年8月26日 月曜日 午後5時25分
