YAMAHA MT-09 2020 Manuale duso (in Italian)

1-4
Informazioni di sicurezza
12
3
4
5
6
7
8
9
10
11
12
market simili nel design e nella qualità agli
accessori originali Yamaha, ci sono alcuni
accessori o modifiche aftermarket inadatti
in quanto potrebbero comportare rischi po-
tenziali per la vostra sicurezza personale e
quella degli altri. L’installazione di prodotti
aftermarket o l’introduzione di altre modifi-
che al veicolo che ne cambino il design o le
caratteristiche di funzionamento possono
esporre voi stessi ed altri al rischio di infor-
tuni gravi o di morte. Sarete pertanto diret-
tamente responsabili degli infortuni
originatisi in relazione a cambiamenti ap-
portati al veicolo.
Per il montaggio di accessori, tenere ben
presenti le seguenti istruzioni in aggiunta a
quelle descritte al capitolo “Carico”.
Non installare mai accessori o traspor-
tare carichi che compromettano le pre-
stazioni del motociclo. Prima di
utilizzare gli accessori, controllateli ac-
curatamente per accertarsi che essi
non riducano in nessuna maniera la di-
stanza libera da terra e la distanza mi-
nima da terra nella marcia in curva,
non limitino la corsa delle sospensioni,
dello sterzo o il funzionamento dei co-
mandi, oppure oscurino le luci o i cata-
rifrangenti.
Gli accessori montati sul manubrio oppure nella zona della forcella pos- sono creare instabilità dovuta alla
distribuzione non uniforme dei pesi
o a modifiche dell’aerodinamica.
Montando accessori sul manubrio
oppure nella zona della forcella, te-
ner conto che devono essere il più
leggeri possibile ed essere comun-
que ridotti al minimo.
Accessori ingombranti o grandi pos- sono compromettere seriamente la
stabilità del motociclo a causa degli
effetti aerodinamici. Il vento potreb-
be tentare di sollevare il motociclo,
oppure il motociclo potrebbe diveni-
re instabile sotto l’azione di venti tra-
sversali. Questo genere di
accessori può provocare instabilità
anche quando si viene sorpassati o
nel sorpasso di veicoli di grandi di-
mensioni.
Determinati accessori possono spo- stare il conducente dalla propria po-
sizione normale di guida. Una
posizione impropria limita la libertà
di movimento del conducente e può
compromettere la capacità di con-
trollo del mezzo; pertanto, accessori
del genere sono sconsigliati.

L’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se gli accessori
elettrici superano la capacità dell’im- pianto elettrico del motociclo, si po-
trebbe verificare un guasto, che
potrebbe causare u
na pericolosa per-
dita dell’illuminazione o della potenza
del motore.
Pneumatici e cerchi aftermarket
I pneumatici ed i cerchi forniti con il motoci-
clo sono stati progettati per essere all’altez-
za delle prestazioni del veicolo e per fornire
la migliore combinazione di manovrabilità,
potenza frenante e comfort. Pneumatici e
cerchi diversi da quelli forniti, o con dimen-
sioni e combinazioni diverse, possono es-
sere inappropriati. Vedere pagina 7-17 per
le specifiche dei pneumatici e informazioni
sulla manutenzione e sul cambio dei pneu-
matici.
Trasporto del motociclo
Prima di trasportare il motociclo su un altro
veicolo, attenersi alle seguenti istruzioni.

Rimuovere dal motociclo tutti gli ogget-
ti non ancorati.

Controllare che il rubinetto benzina (se
in dotazione) sia in posizione OFF e
che non vi siano perdite di carburante.

Innestare la marcia (per i modelli con
cambio manuale).

Fissare il motociclo con apposite funi o
cinghie di ancoraggio in corrisponden-
BS2-9-H3.book 4 ページ ２０１９年８月２３日　金曜日　午後５時４６分

1-5
Informazioni di sicurezza
1
2
3
4
5
6
7
8
9
10
11
12
za di componenti solidi del motociclo,
quali ad esempio il telaio o il triplo mor-
setto superiore della forcella anteriore
(e non ad esempio alle manopole del
manubrio, agli indicatori di direzione o
ad altri componenti che potrebbero
rompersi). Scegliere attentamente la
posizione di fissaggio delle cinghie per
evitare che queste ultime sfreghino
contro le parti verniciate durante il tra-
sporto.

La sospensione, se possibile, deve es-
sere parzialmente compressa, il modo
che il motociclo non sobbalzi eccessi-
vamente durante il trasporto.
BS2-9-H3.book 5 ページ ２０１９年８月２３日　金曜日　午後５時４６分

2-1
123
4
5
6
7
8
9
10
11
12
Descrizione
HAU10411

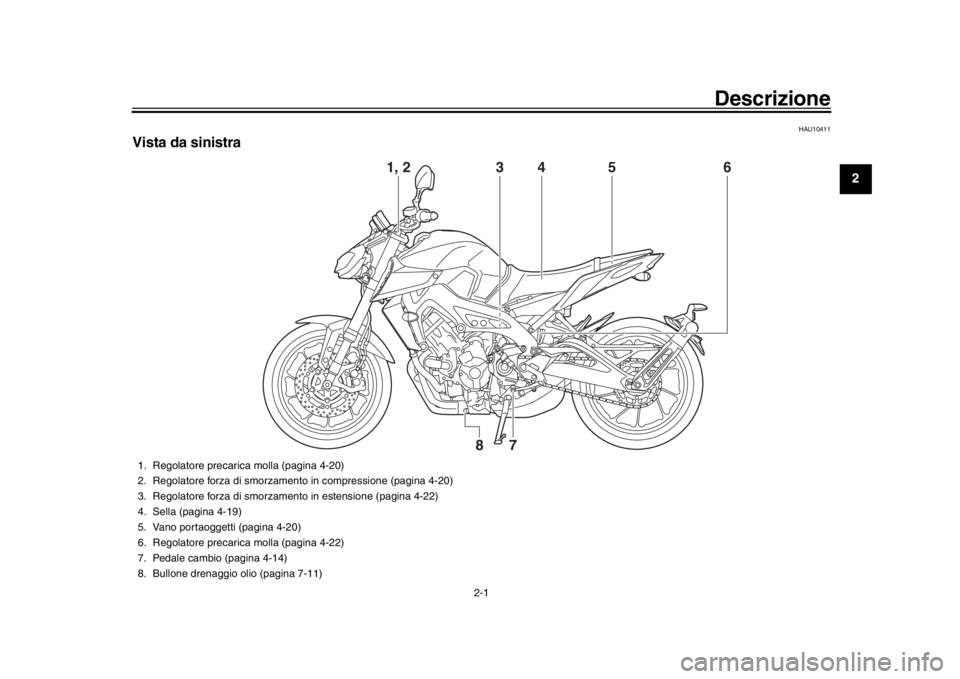

Vista da sinistra
3
4
5
6
7
8
1, 2
1. Regolatore precarica molla (pagina 4-20)
2. Regolatore forza di smorzamento in compressione (pagina 4-20)
3. Regolatore forza di smorzamento in estensione (pagina 4-22)
4. Sella (pagina 4-19)
5. Vano portaoggetti (pagina 4-20)
6. Regolatore precarica molla (pagina 4-22)
7. Pedale cambio (pagina 4-14)
8. Bullone drenaggio olio (pagina 7-11)
BS2-9-H3.book 1 ページ ２０１９年８月２３日　金曜日　午後５時４６分

Descrizione
2-2
12
3
4
5
6
7
8
9
10
11
12
HAU10421

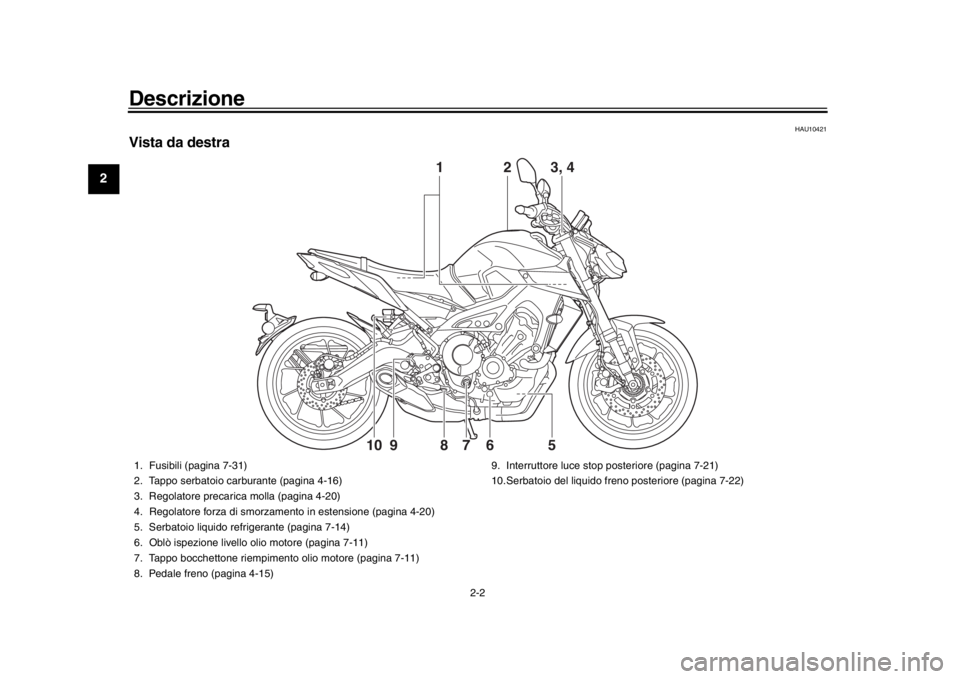

Vista da destra
2
1
6
7
8
9
10
5 3, 4
1. Fusibili (pagina 7-31)
2. Tappo serbatoio carburante (pagina 4-16)
3. Regolatore precarica molla (pagina 4-20)
4. Regolatore forza di smorzamento in estensione (pagina 4-20)
5. Serbatoio liquido refrigerante (pagina 7-14)
6. Oblò ispezione livello olio motore (pagina 7-11)
7. Tappo bocchettone riempimento
olio motore (pagina 7-11)
8. Pedale freno (pagina 4-15) 9. Interruttore luce stop posteriore (pagina 7-21)
10.Serbatoio del liquido
freno posteriore (pagina 7-22)
BS2-9-H3.book 2 ページ ２０１９年８月２３日　金曜日　午後５時４６分

Descrizione
2-3
123
4
5
6
7
8
9
10
11
12
HAU10431

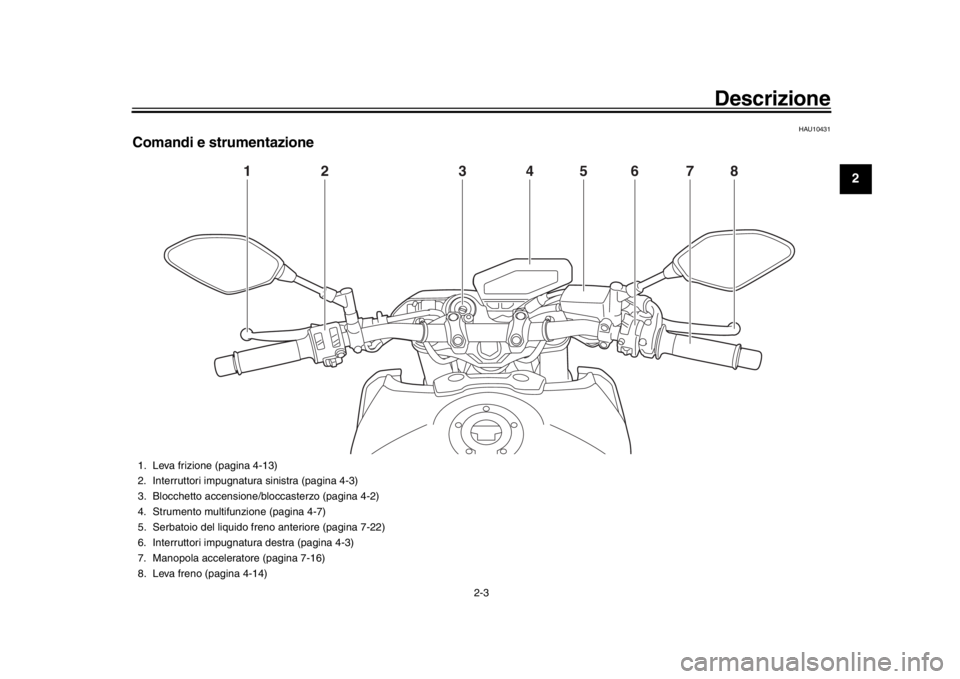

Comandi e strumentazione
1
2
3
4
5
6
7
8
1. Leva frizione (pagina 4-13)
2. Interruttori impugnatura sinistra (pagina 4-3)
3. Blocchetto accensione/b loccasterzo (pagina 4-2)
4. Strumento multifunzione (pagina 4-7)
5. Serbatoio del liquido fr eno anteriore (pagina 7-22)
6. Interruttori impugnatura destra (pagina 4-3)
7. Manopola acceleratore (pagina 7-16)
8. Leva freno (pagina 4-14)
BS2-9-H3.book 3 ページ ２０１９年８月２３日　金曜日　午後５時４６分

3-1
1
23
4
5
6
7
8
9
10
11
12
Funzioni speciali
HAU76422
D-mode (modalità di guida)Il D-mode è un sistema di prestazioni moto-
re controllato elettronicamente. Questo mo-
dello ha tre tipi di selezione modo: “STD”,
“A” e “B”.
AVVERTENZA
HWA18440
Non cambiare la modalità di guida men-tre il veicolo è in movimento.
Con la manopola acceleratore chiusa, pre-
mere questo interruttore per cambiare la
modalità di guida nel seguente ordine:
STD  A  B  STDNOTA
Sincerarsi che di aver capito ciascun
modo di guida prima di azionare l’inter-
ruttore modo di guida.

La modalità di guida corrente è visua-
lizzata nel display della modalità di gui-
da (pagina 4-10).

La modalità di guida corrente vienesalvata quando si spegne il veicolo.
Modalità “STD”
La modalità “STD” è adatta per varie condi-
zioni di guida.
Questa modalità consente al conducente di
godere di una guidabilità regolare e sportiva
dalla gamma di bassa velocità alla gamma
di velocità elevata.
Modalità “A”
La modalità “A” offre una risposta più spor-
tiva del motore nella gamma di velocità da
bassa a media rispetto alla modalità “STD”.
Modalità “B”
La modalità “B” offre una risposta relativa-
mente meno netta rispetto alla modalità
“STD” per situazioni di guida che richiedono
un comando dell’acceleratore particolar-
mente sensibile.
HAU76434
Sistema di controllo della
trazioneIl sistema di controllo della trazione (TCS)
contribuisce a mantenere la trazione in fase
di accelerazione su fondi sdrucciolevoli,
quali strade non asfaltate o bagnate. Se i
sensori rilevano un principio di slittamento
(pattinamento incontrollato) della ruota po-
steriore, il sistema di controllo della trazione
interviene regolando opportunamente la po-
tenza erogata dal motore fino al ripristino
della trazione.
AVVERTENZA
HWA15433
Il sistema di controllo della trazione non
esenta il pilota dal mantenere una guida
adatta alle specifiche condizioni. Il siste-
ma di controllo della trazione impedisce
la perdita della trazione dovuta ad ecces-
siva velocità all’ingresso in curva, in
caso di brusca accelerazione durante le
curve con forte inclinazione della moto o
in frenata e non può impedire lo slitta-
mento della ruota anteriore. Come con
qualsiasi veicolo, affrontare con cautela
le superfici che potrebbero essere
sdrucciolevoli ed evitare le superfici ec-cessivamente sdrucciolevoli.
1. Interruttore modalità di guida “MODE”
1
BS2-9-H3.book 1 ページ ２０１９年８月２３日　金曜日　午後５時４６分

Funzioni speciali
3-2
1
234
5
6
7
8
9
10
11
12
Impostazione del sistema di controllo
della trazione
Con la farfalla chiusa, spingere l’interruttore
verso il basso per passare da TCS “1” a
TCS “2”. Spingerlo verso l’alto per passare
da “2” a “1”.
A veicolo fermo, spingere l’interruttore ver-
so l’alto per due secondi per disattivare il si-
stema. Premerlo verso il basso per attivare
il sistema.NOTA
L’impostazione TCS corrente è visua-
lizzata sul display TCS (pagina 4-10).

Il controllo trazione può essere attivato
o disattivato soltanto a veicolo fermo.

Quando si gira la chiave su “ON”, il
controllo della trazione viene attivato e impostato su “1” o “2” (indipendente-
mente dall’ultima opzione seleziona-
ta).

Disattivare il sistema di controllo della
trazione per aiutare a liberare la ruota
posteriore nel caso in cui il veicolo ri-
manga impantanato in fango, sabbia oaltre superfici a
bassa consistenza.
TCS “OFF”
TCS “OFF” disattiva il sistema di controllo
della trazione.
TCS “1”
TCS “1” riduce al minimo l’intervento del
controllo della trazione.
TCS “2”
TCS “2” aumenta al massimo l’intervento
del controllo della trazione; viene esercitato
il massimo controllo sulla rotazione delle
ruote. La spia di segnalazione “ ” lampeggia
quando il controllo della trazione si è inseri-
to. Si potrebbero nota
re lievi cambiamenti
nel rumore prodotto dal motore e dall’im-
pianto di scarico quando il sistema si è inse-
rito.
Quando il sistema di controllo della trazione
viene impostato su “OFF”, la spia di segna-
lazione “ ” si accende.
ATTENZIONE
HCA16801
Utilizzare esclusivamente i pneumatici
specificati. (Vedere pagina 7-17.) L’uso
di pneumatici di dimensioni diverse im-
pedisce il preciso controllo della rotazio-
ne dei pneumatici da parte del sistema di

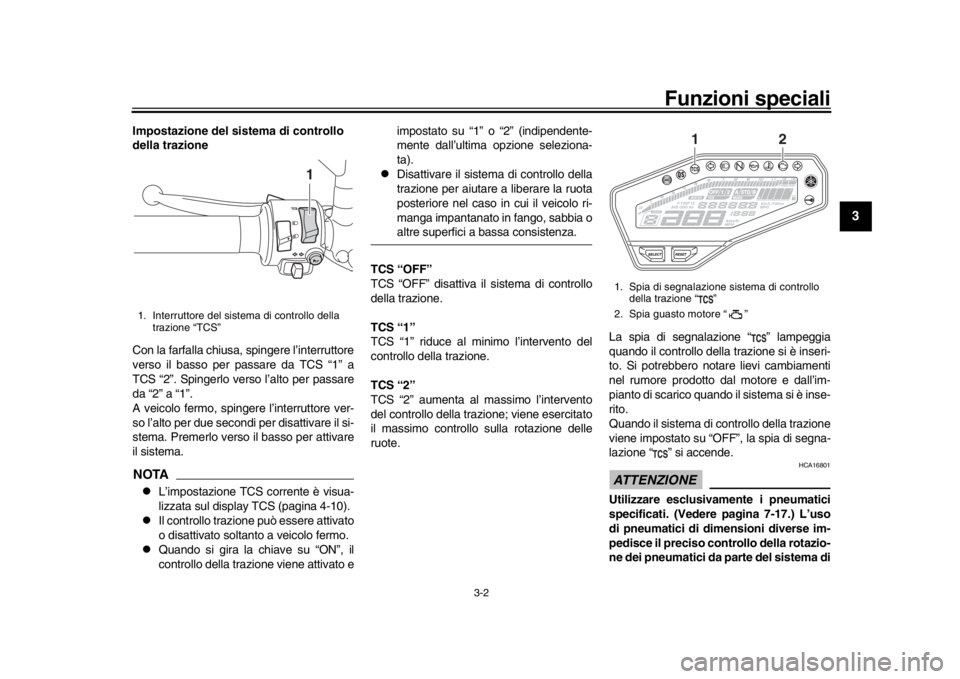

1. Interruttore del sistema di controllo della
trazione “TCS”
1
1. Spia di segnalazione sistema di controllo
della trazione “ ”
2. Spia guasto motore “ ”
12
BS2-9-H3.book 2 ページ ２０１９年８月２３日　金曜日　午後５時４６分

Funzioni speciali
3-3
1
23
4
5
6
7
8
9
10
11
12
controllo della trazione.
Azzeramento del sistema di controllo
della trazione
Il sistema di controllo della trazione si disa-
biliterà automaticamente in caso di:
Sollevamento da terra della ruota an-
teriore o di quella posteriore durante la
guida.

Rilevamento di una rotazione eccessi-
va della ruota posteriore durante la
guida.

Rotazione di una delle ruote con la
chiave girata su “ON” (ad esempio
quando si esegue la manutenzione).
Se il sistema di controllo della trazione è di-
sabilitato, sia la spia di segnalazione “ ”
che la spia “ ” si accenderanno.
In questo caso, provare ad azzerare il siste-
ma come segue. 1. Arrestare il veicolo e girare la chiave su “OFF”.
2. Attendere alcuni secondi e girare la chiave di nuovo su “ON”.
3. La spia di segnalazione “ ” deve
spegnersi e il sistema abilitarsi.
NOTASe la spia di segnalazione “ ” resta acce-
sa dopo l’azzeramento, il veicolo potrebbe
ancora essere usato; tuttavia, fare controlla- re il veicolo da un
concessionario Yamaha
non appena possibile.
4. Far controllare il veicolo e spegnere la spia “ ” da un concessionario
Yamaha.
HAU76401
Quick Shift SystemIl Quick Shift System (sistema QS) consen-
te innesti delle marce superiori assistiti elet-
tronicamente, alla massima accelerazione
e senza l’uso della leva frizione. Quando
l’interruttore cambio rileva il movimento nel
pedale cambio (pagina 4-14), la potenza
motore e la coppia motrice vengono mo-
mentaneamente regolate per consentire
l’innesto della marcia superiore.NOTA
Il Quick Shift System entra in funzione
quando si guida ad almeno 20 km/h
(12 mi/h) con un regime motore di
2300 giri/min o superiore e solo in ac-
celerazione.

Il sistema non entra in funzione quan-do si tira la leva frizione.
BS2-9-H3.book 3 ページ ２０１９年８月２３日　金曜日　午後５時４６分

4-1
1
2
345
6
7
8
9
10
11
12
Strumento e funzioni di controllo
HAU10979
Sistema immobilizzatoreQuesto veicolo è equipaggiato con un siste-
ma immobilizzatore che impedisce ai ladri
la ricodifica delle chiavi standard. Il sistema
si compone delle seguenti parti:
una chiave di ricodifica

due chiavi standard

un transponder (in ciascuna chiave)

un’unità immobilizzat ore (sul veicolo)

un’ECU (sul veicolo)

una spia di segnalazione sistema (pa-
gina 4-6)
Informazioni sulle chiavi
La chiave con la calotta rossa viene utilizza-
ta per registrare i codici in ciascuna chiave
standard. Conservare la chiave di ricodifica in un luogo sicuro. Se necessario, portare il
veicolo unitamente a tutte e tre le chiavi
presso un concessionario Yamaha per farle
ricodificare.
Non usare la chiave con la calotta rossa per
guidare. Essa va usata soltanto per scrivere
i codici nelle chiavi standard. Per la guida,
usare sempre una chiave standard.
NOTA
Mantenere sia le chiavi standard sia le
chiavi di altri sistemi immobilizzatori
lontane dalla chiave di ricodifica.

Mantenere le chiavi di altri sistemi im-
mobilizzatori lontane dal blocchetto
accensione, in quanto possono provo-care interferenze nei segnali.
ATTENZIONE
HCA11823
NON PERDERE LA CHIAVE DI RICODIFI-
CA! IN CASO DI SMARRIMENTO, CON-
TATTARE IMMEDIATAMENTE IL
CONCESSIONARIO DI FIDUCIA! Se si
smarrisce la chiave di ricodifica, è co-
munque possibile utilizzare le chiavi
standard per avviare il veicolo. Non è
però possibile registrare una nuova
chiave standard. Se si smarriscono o si
danneggiano tutte le chiavi, occorre so-
stituire l’intero sistema immobilizzatore.
Maneggiare pertanto le chiavi con atten-zione.

Non immergerle in acqua.

Non esporle a temperature elevate.

Non metterle vicino a magneti.

Non metterle vicino a oggetti che
trasmettono segnali elettrici.

Non maneggiarle in modo brusco.

Non molarle o modificarle.

Non smontarle.

Non mettere due chiavi di un siste-
ma immobilizzatore sullo stessoanello portachiavi.

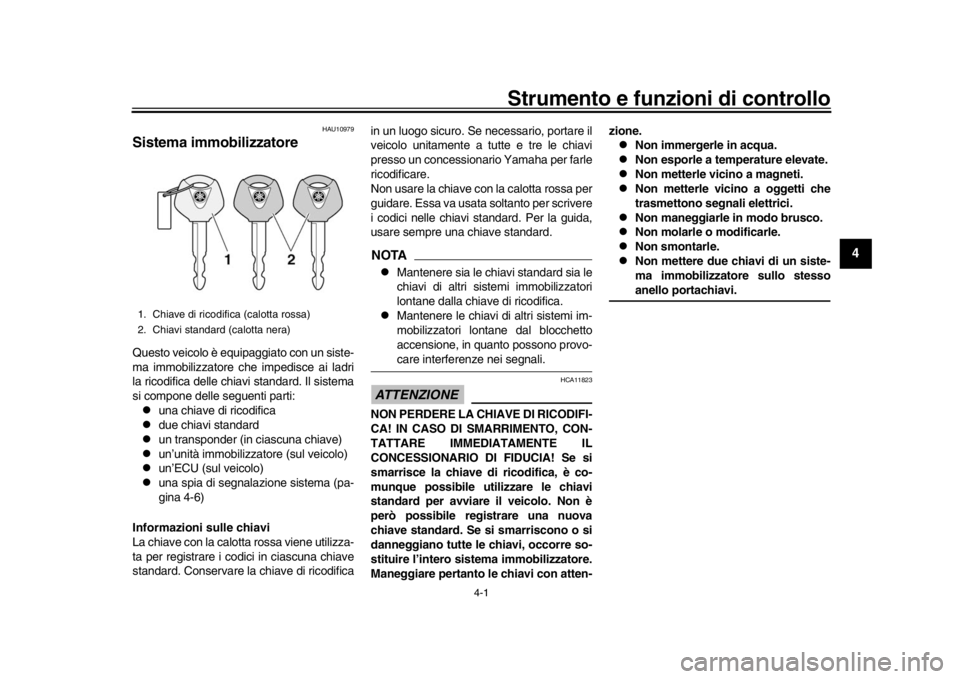

1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)
BS2-9-H3.book 1 ページ ２０１９年８月２３日　金曜日　午後５時４６分

Strumento e funzioni di controllo
4-2
1
2
34
5
6
7
8
9
10
11
12
HAU10474

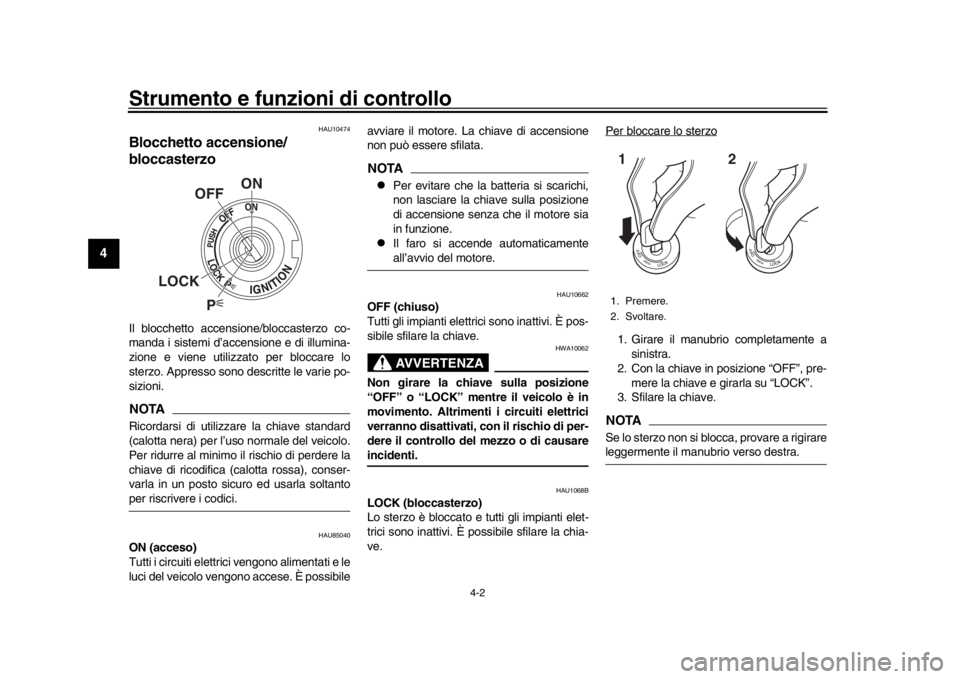

Blocchetto accensione/
bloccasterzoIl blocchetto accensione/bloccasterzo co-
manda i sistemi d’accensione e di illumina-
zione e viene utilizzato per bloccare lo
sterzo. Appresso sono descritte le varie po-
sizioni.NOTARicordarsi di utilizzare la chiave standard
(calotta nera) per l’us o normale del veicolo.
Per ridurre al minimo il rischio di perdere la
chiave di ricodifica (calotta rossa), conser-
varla in un posto sicuro ed usarla soltantoper riscrivere i codici.
HAU85040
ON (acceso)
Tutti i circuiti elettrici vengono alimentati e le
luci del veicolo vengono accese. È possibile avviare il motore. La chiave di accensione
non può essere sfilata.
NOTA
Per evitare che la batteria si scarichi,
non lasciare la chiave sulla posizione
di accensione senza che il motore sia
in funzione.

Il faro si accende automaticamenteall’avvio del motore.
HAU10662
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È pos-
sibile sfilare la chiave.
AVVERTENZA
HWA10062
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
dere il controllo del mezzo o di causareincidenti.
HAU1068B
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.
Per bloccare lo sterzo
1. Girare il manubrio completamente a
sinistra.
2. Con la chiave in posizione “OFF”, pre-
mere la chiave e girarla su “LOCK”.
3. Sfilare la chiave.NOTASe lo sterzo non si blocca, provare a rigirareleggermente il manubrio verso destra.
P
ON
OFF
LOCK
1. Premere.
2. Svoltare.12
BS2-9-H3.book 2 ページ ２０１９年８月２３日　金曜日　午後５時４６分
