YAMAHA MT-09 2020 Manuale duso (in Italian)

Strumento e funzioni di controllo
4-3
1
2
345
6
7
8
9
10
11
12
Per sbloccare lo sterzoDalla posizione “LOCK”, premere la chiave
e girarla su “OFF”.
HAU59680
(Parcheggio)
È possibile accendere le luci d’emergenza e
le luci indicatori di di rezione, ma tutti gli altri
impianti elettrici sono inattivi. È possibile sfi-
lare la chiave.
Lo sterzo deve essere bloccato prima di po-
ter girare la chiave su “ ”.ATTENZIONE
HCA20760
Si si utilizzano le luci di emergenza o le
luci indicatori di direzione per lunghi pe-riodi di tempo, la batteria può scaricarsi.
HAU66055

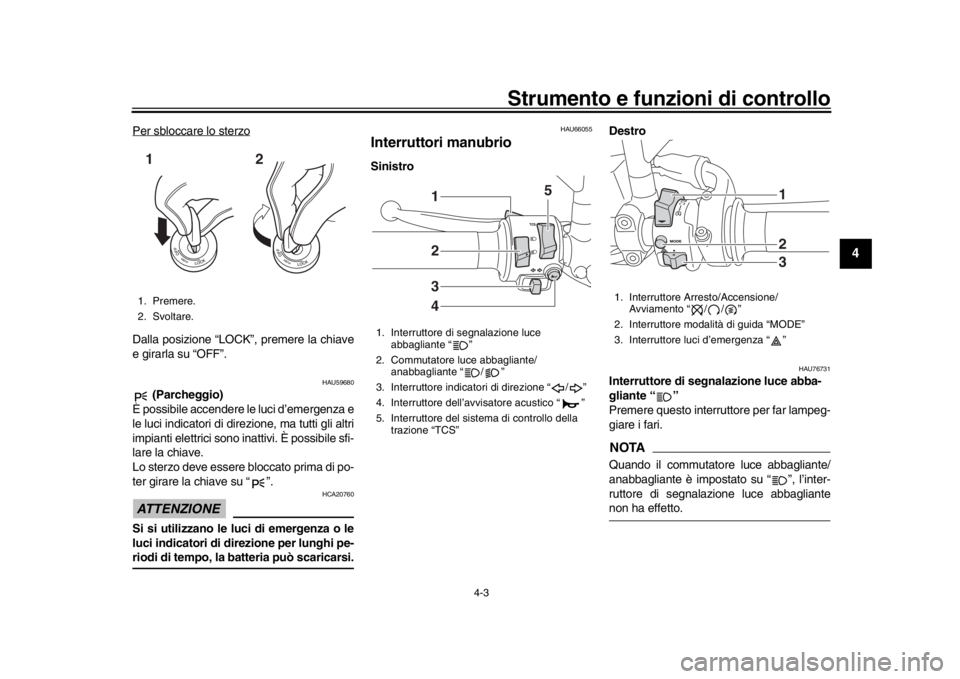

Interruttori manubrioSinistro Destro
HAU76731
Interruttore di segnalazione luce abba-
gliante “ ”
Premere questo interruttore per far lampeg-
giare i fari.NOTAQuando il commutatore luce abbagliante/
anabbagliante è impostato su “ ”, l’inter-
ruttore di segnalazione luce abbagliantenon ha effetto.
1. Premere.
2. Svoltare.12
1. Interruttore di segnalazione luce
abbagliante “ ”
2. Commutatore luce abbagliante/ anabbagliante “ / ”
3. Interruttore indicatori di direzione “ / ”
4. Interruttore dell’avvisatore acustico “ ”
5. Interruttore del sistema di controllo della trazione “TCS”
2341 5
1. Interruttore Arresto/Accensione/
Avviamento “ / / ”
2. Interruttore modalità di guida “MODE”
3. Interruttore luci d’emergenza “ ”
123
BS2-9-H3.book 3 ページ ２０１９年８月２３日　金曜日　午後５時４６分

Strumento e funzioni di controllo
4-4
1
2
34
5
6
7
8
9
10
11
12
HAU66021
Commutatore luce abbagliante/anabba-
gliante “ / ”
Posizionare questo interruttore su “ ” per
l’abbagliante e su “ ” per l’anabbagliante.
(Vedere pagina 7-34.)
HAU66040
Interruttore indicatore di direzione “ / ”
Spostare questo interruttore verso “ ” per
segnalare una curva a destra. Spostare
questo interruttore verso “ ” per segnalare
una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci indicatori di direzione,
premere l’interruttore dopo che è ritornato in
posizione centrale.
HAU66030
Interruttore avvisatore acustico “ ”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU73961
Interruttore del sistema di controllo della
trazione “TCS”
Vedere pagina 3-1 per spiegazioni sul siste-
ma di controllo della trazione.
HAU66060
Interruttore Arresto/Accensione/Avvia-
mento “ / / ”
Per avviare il motore c on il dispositivo d’av-
viamento, portare questo interruttore su
“ ” e spingere l’interruttore all’ingiù verso
“ ”. Prima di accendere il motore, vedere
pagina 6-1 per le istruzioni di avviamento.
Porre questo interruttore su “ ” per spe-
gnere il motore in caso d’emergenza, come
per esempio se il veicolo si ribalta o se il
cavo acceleratore è bloccato.
HAU66010
Interruttore luci d’emergenza “ ”
Con la chiave di accensione su “ON” o
“ ”, usare questo interruttore per accen-
dere le luci d’emergenza (lampeggio simul-
taneo di tutte le luci indicatori di direzione).
Le luci d’emergenza vengono utilizzate in
caso d’emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro vei-
colo in zone di traffico pericoloso.ATTENZIONE
HCA10062
Non utilizzare a lungo le luci d’emergen-
za a motore spento, per evitare di scari-care la batteria.
HAU73931
Interruttore modalità di guida “MODE”
Vedere pagina 3-1 per spiegazioni sulla
modalità di guida.
BS2-9-H3.book 4 ページ ２０１９年８月２３日　金曜日　午後５時４６分

Strumento e funzioni di controllo
4-5
1
2
345
6
7
8
9
10
11
12
HAU4939G

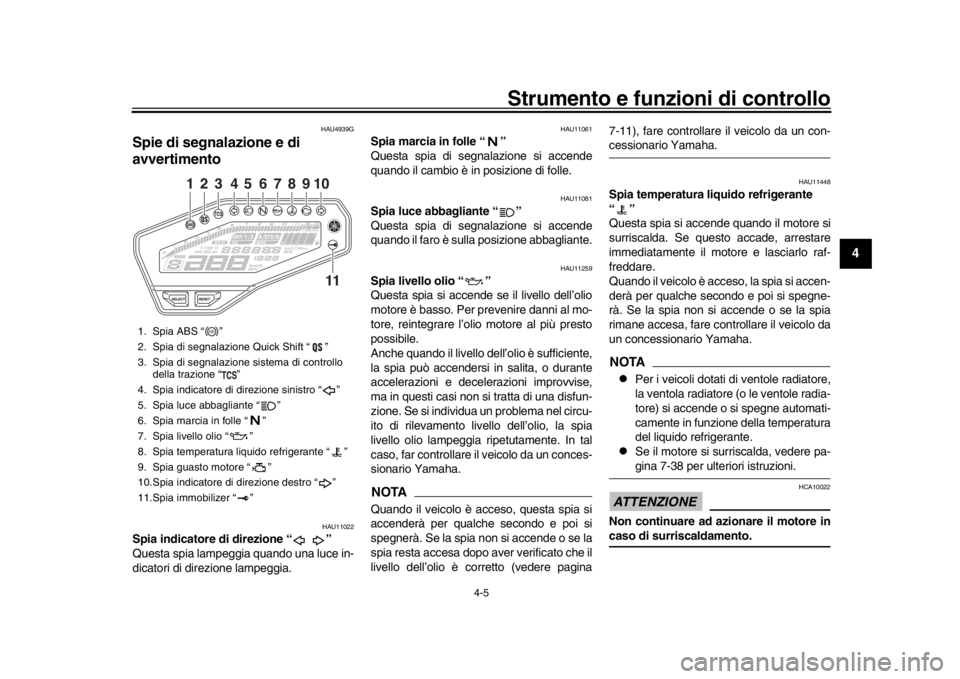

Spie di segnalazione e di
avvertimento
HAU11022
Spia indicatore di direzione “ ”
Questa spia lampeggia quando una luce in-
dicatori di direzione lampeggia.
HAU11061
Spia marcia in folle “ ”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11081
Spia luce abbagliante “ ”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbagliante.
HAU11259
Spia livello olio “ ”
Questa spia si accende se il livello dell’olio
motore è basso. Per prevenire danni al mo-
tore, reintegrare l’olio motore al più presto
possibile.
Anche quando il livello dell’olio è sufficiente,
la spia può accendersi in salita, o durante
accelerazioni e decelerazioni improvvise,
ma in questi casi non si tratta di una disfun-
zione. Se si individua un problema nel circu-
ito di rilevamento livello dell’olio, la spia
livello olio lampeggia ripetutamente. In tal
caso, far controllare il veicolo da un conces-
sionario Yamaha.NOTAQuando il veicolo è acceso, questa spia si
accenderà per qualche secondo e poi si
spegnerà. Se la spia non si accende o se la
spia resta accesa dopo aver verificato che il
livello dell’olio è corretto (vedere pagina 7-11), fare controllare il veicolo da un con-
cessionario Yamaha.
HAU11448
Spia temperatura liquido refrigerante
“”
Questa spia si accende quando il motore si
surriscalda. Se questo accade, arrestare
immediatamente il motore e lasciarlo raf-
freddare.
Quando il veicolo è acceso, la spia si accen-
derà per qualche secondo e poi si spegne-
rà. Se la spia non si accende o se la spia
rimane accesa, fare controllare il veicolo da
un concessionario Yamaha. NOTA
Per i veicoli dotati di ventole radiatore,
la ventola radiatore (o le ventole radia-
tore) si accende o si spegne automati-
camente in funzione della temperatura
del liquido refrigerante.

Se il motore si surriscalda, vedere pa-gina 7-38 per ulteriori istruzioni.
ATTENZIONE
HCA10022
Non continuare ad azionare il motore incaso di surriscaldamento.
1. Spia ABS “ ”
2. Spia di segnalazione Quick Shift “ ”
3. Spia di segnalazione sistema di controllo
della trazione “ ”
4. Spia indicatore di direzione sinistro “ ”
5. Spia luce abbagliante “ ”
6. Spia marcia in folle “ ”
7. Spia livello olio “ ”
8. Spia temperatura liquido refrigerante “ ”
9. Spia guasto motore “ ”
10.Spia indicatore di direzione destro “ ”
11.Spia immobilizer “ ”
2
1
3
4
910
5
6
7
8
11
ABS
BS2-9-H3.book 5 ページ ２０１９年８月２３日　金曜日　午後５時４６分

Strumento e funzioni di controllo
4-6
1
2
34
5
6
7
8
9
10
11
12
HAU73172
Spia guasto motore “ ”
Questa spia si accende se viene rilevata
un’anomalia al motore o a un altro sistema
di comando del veicolo. Se questo accade,
far controllare il sistema diagnostico di bor-
do da un concessionario Yamaha.NOTAQuando il veicolo è acceso, la spia si accen-
derà per qualche secondo e poi si spegne-
rà. Se la spia non si accende o se la spia
rimane accesa, fare controllare il veicolo daun concessionario Yamaha.
HAU69892
Spia ABS “ ”
Questa spia si accende quando si accende
il veicolo per la prima volta e si spegne dopo
aver iniziato a mettersi in marcia. Se la spia
si accende mentre si è in marcia, è possibile
che il sistema frenante anti-bloccaggio non
funzioni correttamente. (Vedere
pagina 4-15.)NOTASe la spia non si accende affatto o se la spia
non si spegne dopo aver raggiunto la velo-
cità di 10 km/h (6 mi/h), fare controllare ilveicolo da un concessionario Yamaha.
AVVERTENZA
HWA16041
Se la spia ABS non si spegne al rag-
giungimento di una velocità di almeno
10 km/h (6 mi/h) o se la spia si accende
o lampeggia durante la guida, l’impian-
to frenante passa alla modalità di frena-
tura convenzion ale. Se si verifica una di
queste due condizioni o se la spia non
si accende del tutto, prestare ulteriore
attenzione per evitare il bloccaggio del-
le ruote durante le frenate di emergen-
za. Far controllar e al più presto
l’impianto frenante e i circuiti elettricida un concessionario Yamaha.
HAU77002
Spia di segnalazione sistema di control-
lo della trazione “ ”
Questa spia di segnalazione lampeggia
quando il controllo della trazione si è inseri-
to. Se il sistema di controllo della trazione
viene spento, la spia di segnalazione si ac-
cende.
Quando il veicolo è acceso, la spia eseguirà
un controllo del circuito (si accende per al-
cuni secondi e poi si spegne). Se la spia
non si accende durante il controllo del circu-
ito, oppure se la spia rimane sempre acce-
sa, far controllare il veicolo da un
concessionario Yamaha.
HAU76411
Spia di segnalazione Quick Shift “ ”
Quando si gira la chiave su “ON”, il sistema
Quick Shift (pagina 3-3) si attiva e questa
spia di segnalazione si accende.
Se viene rilevato un problema nel sistema
Quick Shift, questa spia si spegne e il siste-
ma Quick Shift risulta non disponibile. Fare
controllare il mezzo da un concessionario
Yamaha.
HAU73120
Spia immobilizer “ ”
Con la chiave girata su “OFF” e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare costante-
mente indicando l’attivazione del sistema
immobilizzatore. Trasco rse 24 ore, la spia di
segnalazione cesserà di lampeggiare, ma il
sistema immobilizzatore continuerà a resta-
re attivo.
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”. La spia di segnalazione dovrebbe ac-
cendersi per pochi secondi e poi spegnersi.
Se la spia di segnalazione non si accende
inizialmente girando la chiave su “ON”, se la
spia di segnalazione resta accesa o se la
spia lampeggia secondo uno schema (se
viene rilevato un problema al sistema im-
mobilizzatore, la sp ia immobilizer lampeg-
gia secondo uno schema), far controllare il
ABS
BS2-9-H3.book 6 ページ ２０１９年８月２３日　金曜日　午後５時４６分

Strumento e funzioni di controllo
4-7
1
2
345
6
7
8
9
10
11
12
veicolo da un concessionario Yamaha.NOTASe la spia immobilizer lampeggia secondo
uno schema, lentamente per 5 volte e rapi-
damente per 2 volte, questo potrebbe esse-
re provocato da un’interferenza del
trasponder. In questo caso, tentare quantosegue. 1. Accertarsi che non vi siano chiavi del sistema immobilizzatore vicino al bloc-
chetto accensione. Le altre chiavi del
sistema immobilizz atore possono pro-
vocare interferenze nei segnali e impe-
dire l’avviamento del motore.
2. Usare la chiave di ricodifica per avvia- re il motore.
3. Se il motore si accende, spegnerlo e
provare ad accendere il motore con le
chiavi standard.
4. Se una o entrambe le chiavi standard
non avviano il motore, portare il veico-
lo e tutte e 3 le chiavi da un concessio-
nario Yamaha per fare ricodificare le
chiavi standard.
HAU77055

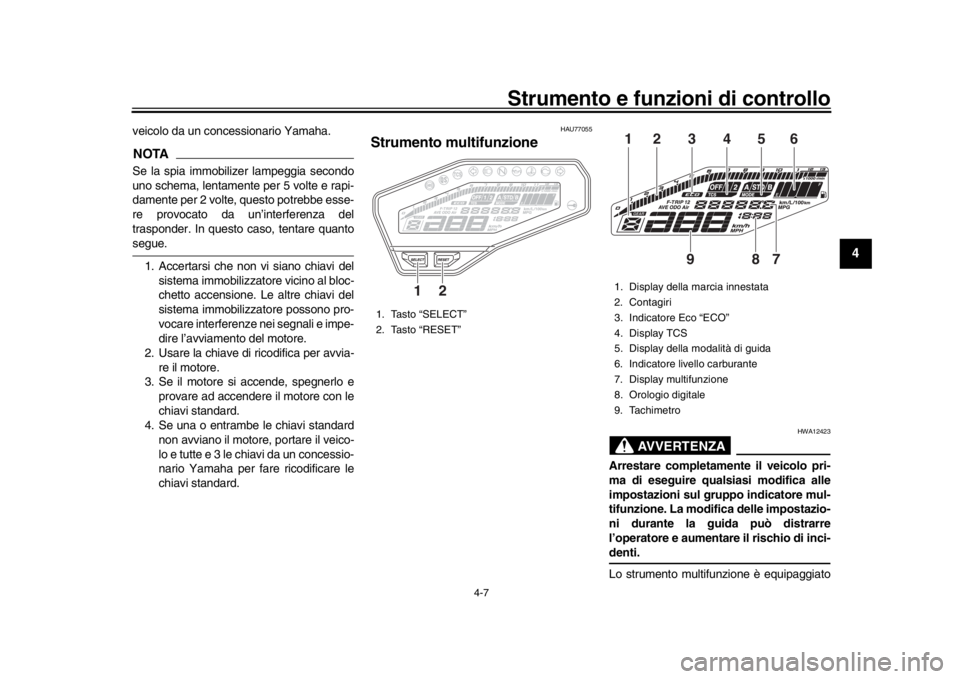

Strumento multifunzione
AVVERTENZA
HWA12423
Arrestare completamente il veicolo pri-
ma di eseguire qualsiasi modifica alle
impostazioni sul gruppo indicatore mul-
tifunzione. La modifica delle impostazio-
ni durante la guida può distrarre
l’operatore e aumentare il rischio di inci-denti.
Lo strumento multifunzione è equipaggiato
1. Tasto “SELECT”
2. Tasto “RESET”
2
1
1. Display della marcia innestata
2. Contagiri
3. Indicatore Eco “ECO”
4. Display TCS
5. Display della modalità di guida
6. Indicatore livello carburante
7. Display multifunzione
8. Orologio digitale
9. Tachimetro1
2
4
3
5
6
7
8
9
BS2-9-H3.book 7 ページ ２０１９年８月２３日　金曜日　午後５時４６分

Strumento e funzioni di controllo
4-8
1
2
34
5
6
7
8
9
10
11
12
con i seguenti strumenti:
un tachimetro

un contagiri

un orologio digitale

un indicatore livello carburante

un econometro

un display della marcia innestata

un display della modalità di guida

un display TCS

un display multifunzione
NOTAÈ possibile alternare la visualizzazione sullo
strumento multifunzione tra chilometri e mi-
glia. Impostare il display multifunzione sulla
modalità totalizzatore contachilometri o
contachilometri parziale, quindi premere iltasto “SELECT” per un secondo. Tachimetro
Il tachimetro indica la velocità di marcia del
veicolo.
Contagiri
Il contagiri consente al pilota di controllare ilregime di rotazione del motore e di mante-
nerlo entro la gamma di potenza ideale.
ATTENZIONE
HCA10032
Non far funzionare il motore quando il
contagiri è nella zona rossa.Zona rossa: 11250 giri/min. e oltre
Orologio digitale
L’orologio digitale utilizza il formato dell’ora
a 12 ore. Quando la chiave non è posiziona-
ta su “ON”, è possibile visualizzare l’orolo-
gio digitale premendo il tasto “SELECT”.
Per regolare l’orologio digitale1. Girare la chiave su “ON”.
2. Premere il tasto “SELECT” e il tasto
“RESET” per due secondi.

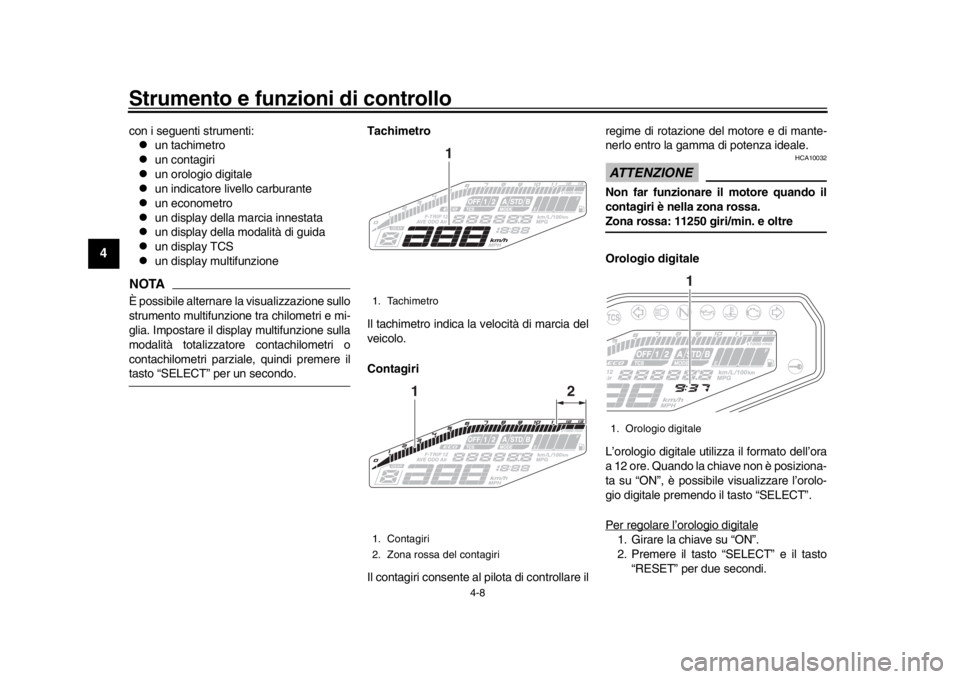

1. Tachimetro
1. Contagiri
2. Zona rossa del contagiri
1
2
1
1. Orologio digitale
1
BS2-9-H3.book 8 ページ ２０１９年８月２３日　金曜日　午後５時４６分

Strumento e funzioni di controllo
4-9
1
2
345
6
7
8
9
10
11
12
3. Quando le cifre delle ore iniziano a lampeggiare, utilizzare il tasto “RE-
SET” per impostare le ore.
4. Premere il tasto “SELECT” e le cifre dei minuti inizieranno a lampeggiare.
5. Utilizzare il tasto “RESET” per impo- stare i minuti.
6. Premere il tasto “SELECT” per confer-
mare le regolazioni e avviare l’orologio
digitale.
Indicatore livel lo carburante
L’indicatore livello carburante indica la
quantità di carburante nel serbatoio carbu-
rante. Man mano che il livello carburante
scende, i segmenti dell’indicatore livello car-
burante sul display spariscono dalla lettera
“F” (pieno) verso la lettera “E” (vuoto).
Quando l’ultimo segmento inizia a lampeg- giare, eseguire il rifornimento al più presto
possibile.
NOTASe viene rilevato un problema nel circuito
elettrico, i segmenti del livello carburante e
“ ” lampeggeranno ripetutamente. In tal
caso, far controllare il veicolo da un conces-sionario Yamaha.
Indicatore Eco
Questo indicatore si accende quando si gui-
da il veicolo in modo ecologico, riducendo il
consumo di carburante. L’indicatore si spe-
gne quando il veicolo viene arrestato.NOTAI seguenti consigli possono aiutare a ridurre
il consumo di carburante:

Evitare regimi di rotazione elevati del
motore durante l’accelerazione.

Viaggiare a una velocità costante.

Selezionare la marcia di trasmissioneappropriata per la velocità del veicolo.
Display della marcia innestata
Questo display mostra la marcia seleziona-
ta. La posizione di folle viene indicata da
“ ” e dalla spia marcia in folle.

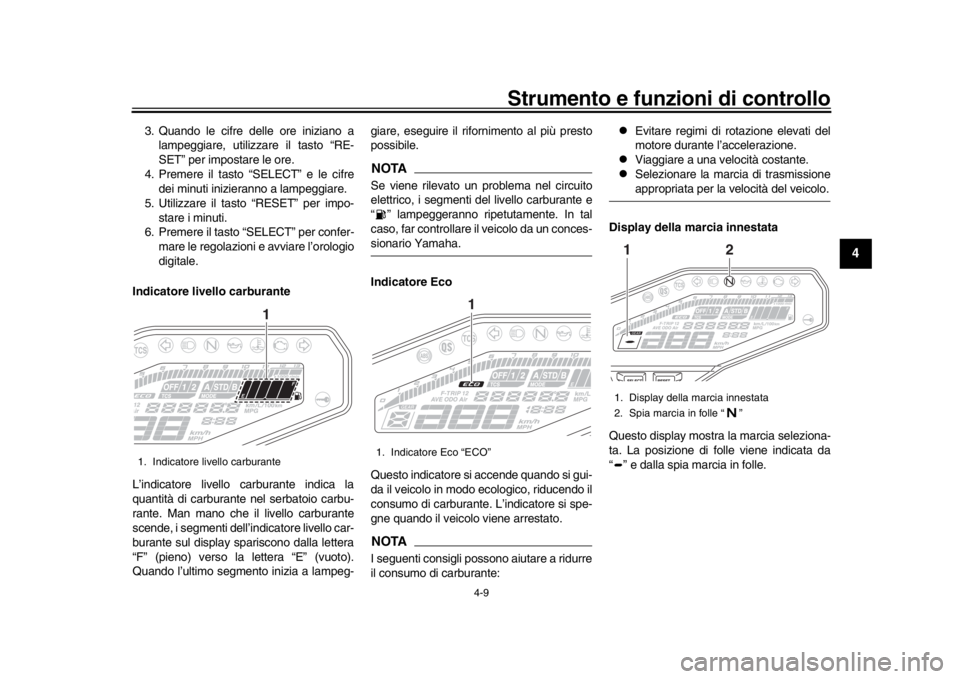

1. Indicatore livello carburante
1
1. Indicatore Eco “ECO”
1
1. Display della marcia innestata
2. Spia marcia in folle “ ”1
2
BS2-9-H3.book 9 ページ ２０１９年８月２３日　金曜日　午後５時４６分

Strumento e funzioni di controllo
4-10
1
2
34
5
6
7
8
9
10
11
12
Display della modalità di guida
Questo display indica quale modalità di gui-
da è stata selezionata: “STD”, “A” o “B”.
(Vedere pagina 3-1.)
Display TCS
Questo display indica quale impostazione del sistema di controllo della trazione è sta-
ta selezionata: “1”, “2” o “OFF”. (Vedere pa-
gina 3-1.)
Display multifunzione
Il display multifunzione è equipaggiato con i
seguenti strumenti:

un totalizzatore
contachilometri

due contachilometri parziali

un contachilometri parziale riserva car-
burante

un display del consumo istantaneo di
carburante

un display del consumo medio carbu-
rante

un display della temperatura liquido re-
frigerante

un display della temperatura dell’aria
aspirata

un display di comando della luminosità
NOTA
Il totalizzatore contachilometri si bloc-
cherà a 999999 e non potrà essere az-
zerato.

I contachilometri parziali si blocche-
ranno a 9999.9 ma possono essereazzerati manualmente.
Cambio del parametro visualizzato
Premere il tasto “SELECT” per commutare
sul display la visualizzazione tra la modalità
consumo di carburante istantaneo “km/L” o
“L/100 km”, la modalità consumo di carbu-
rante medio “AVE_ _._ km/L” o “AVE_ _._
L/100 km”, la modalità temperatura liquido
refrigerante “ C”, la modalità temperatura
aria aspirata “Air_ _ C”, la modalità totaliz-
zatore contachilometri “ODO” e le modalità
contachilometri parziale “TRIP 1” e “TRIP 2”
nel seguente ordine:
km/L oppure L/100 km  AVE_ _._ km/L
oppure AVE_ _._ L/100 km   C  Air_ _
 C  ODO  TRIP 1  TRIP 2  km/L op-
pure L/100 km
Quando le unità display sono impostate sul-
le miglia:
km/L, L/100 km oppure MPG  AVE_ _._

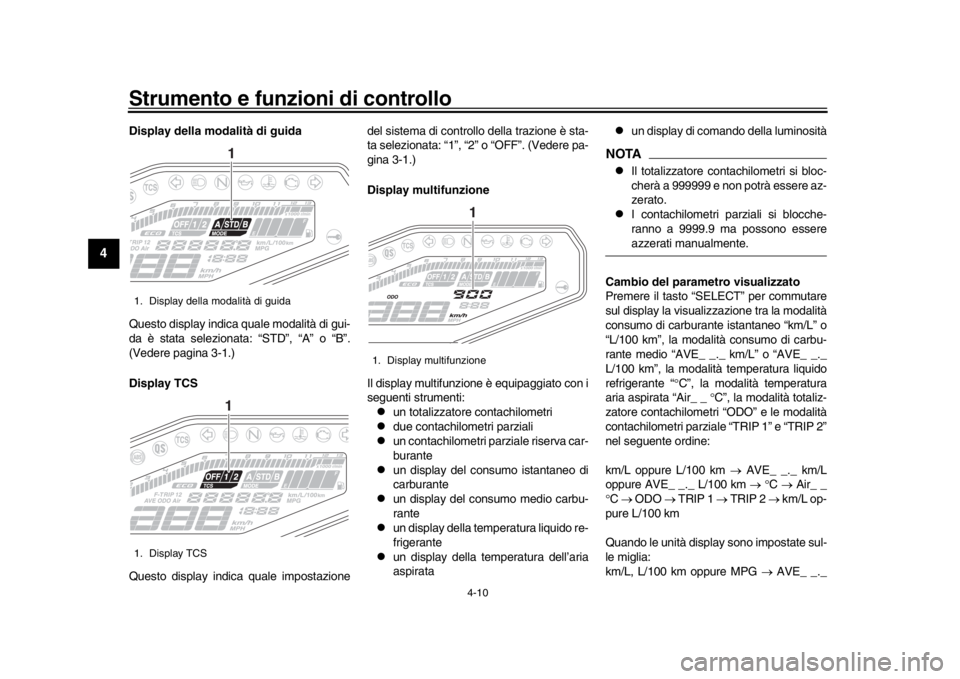

1. Display della modalità di guida
1. Display TCS
11
1. Display multifunzione
1
BS2-9-H3.book 10 ページ ２０１９年８月２３日　金曜日　午後５時４６分

Strumento e funzioni di controllo
4-11
1
2
345
6
7
8
9
10
11
12
km/L, AVE_ _._ L/100 km oppure AVE_ _._
MPG   C  Air_ _ C  ODO  TRIP 1
 TRIP 2  km/L, L/100 km oppure MPGNOTAPremere il tasto “RESET” per commutare lemodalità sul display in ordine inverso.
Se l’ultimo segmento dell’indicatore livello
carburante inizia a lampeggiare, il display
passa automaticamente alla modalità con-
tachilometri parziale riserva carburante
“F-TRIP” e inizia a conteggiare la distanza
percorsa a partire da quel momento. In que-
sto caso, premere il tasto “SELECT” per al-
ternare le visualizzazioni nel seguente
ordine:
F-TRIP  km/L oppure L/100 km  AVE_
_._ km/L oppure AVE_ _._ L/100 km   C
 Air_ _ C  ODO  TRIP 1  TRIP 2 
F-TRIP
Quando le unità display sono impostate sul-
le miglia:
F-TRIP  km/L, L/100 km oppure MPG 
AVE_ _._ km/L, AVE_ _._ L/100 km oppure
AVE_ _._ MPG   C  Air_ _ C  ODO
 TRIP 1  TRIP 2  F-TRIP
NOTA
Per azzerare un contachilometri par-
ziale, selezionarlo premendo il tasto
“SELECT”. Il contachilometri parziale
lampeggerà per qualche secondo.
Mente il contachilometri parziale lam-
peggia, premere il tasto “RESET” per
un secondo.

Se non si azzera manualmente il con-
tachilometri parziale riserva carburan-
te, si azzererà automaticamente e
scomparirà dopo aver fatto rifornimen-to e percorso 5 km (3 mi).
Modalità consumo istantaneo carbu-
rante
Si può impostare il display del consumo di carburante istantaneo su “km/L”, “L/100 km”
oppure “MPG” (quando le unità display
sono impostate sulle miglia).

“km/L”: viene mostrata la distanza per-
corribile con 1.0 L di carburante nelle
condizioni di marcia attuali.

“L/100 km”: viene mostrata la quantità
di carburante neces
saria per precorre-
re 100 km nelle condizioni di marcia at-
tuali.

“MPG”: viene mostrata la distanza per-
corribile con 1.0 Imp.gal di carburante
nelle condizioni di marcia attuali.
Per alternare le impostazioni di visualizza-
zione del consumo istantaneo di carburan-
te, premere il tasto “SELECT” per un
secondo.
NOTASe si marcia a velocità inferiori a 20 km/h(12 mi/h), sul display appare “_ _._”.

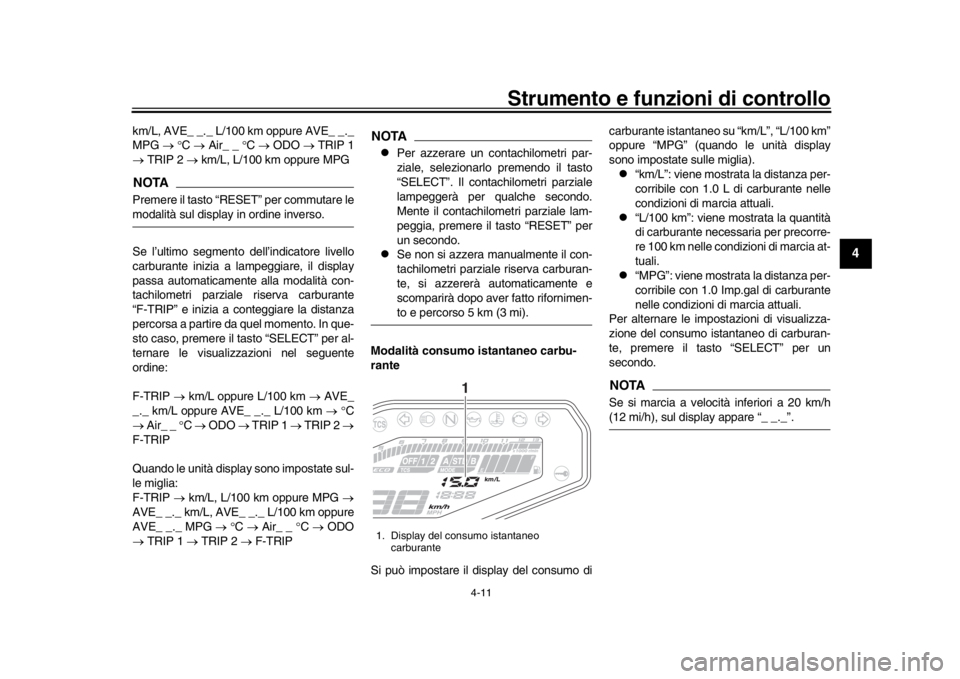

1. Display del consumo istantaneo carburante
1
BS2-9-H3.book 11 ページ ２０１９年８月２３日　金曜日　午後５時４６分

Strumento e funzioni di controllo
4-12
1
2
34
5
6
7
8
9
10
11
12
Modalità consumo medio carburante
Questo display visual izza il consumo medio
di carburante a partire dall’ultimo azzera-
mento.
Si può impostare il display del consumo me-
dio carburante su “AVE_ _._ km/L”, “AVE_
_._ L/100 km” oppure “AVE_ _._ MPG”
(quando le unità display sono impostate sul-
le miglia).
“AVE_ _._ km/L”: viene mostrata la di-
stanza media percorribile con 1.0 L di
carburante.

“AVE_ _._ L/100 k m”: viene mostrata
la quantità media di carburante neces-
saria per precorrere 100 km.

“AVE_ _._ MPG”: viene mostrata la di-
stanza media percorribile con 1.0
Imp.gal di carburante.
Per alternare le impostazioni di visualizza- zione del consumo medio di carburante,
premere il tasto “SELECT” per un secondo.
Per azzerare il consumo medio carburante,
selezionarlo premendo il tasto “SELECT”. Il
display del consumo medio carburante lam-
peggerà per qualche secondo. Mente il di-
splay lampeggia, premere il tasto “RESET”
per un secondo.
NOTADopo l’azzeramento
del consumo medio
carburante, verrà visualizzato “_ _._” fino aquando il veicolo ha percorso 1 km (0.6 mi).
Modalità temperatura del liquido refri-
gerante
Questo display mostra la temperatura liqui-
do refrigerante da 40 C a 116 C con incre- menti di 1
C.
Se il messaggio “HI” lampeggia, arrestare il
veicolo, spegnere il motore e lasciarlo raf-
freddare. (Vedere pagina 7-38.)
NOTA
Quando la temperatura liquido refrige-
rante scende sotto i 40 C, viene vi-
sualizzato “Lo”.

La temperatura del liquido refrigerante
varia a seconda delle variazioni clima-tiche e del carico del motore.
Modalità temperatura dell’aria aspirata
Il display della temperatura dell’aria aspirata
indica la temperatura dell’aria introdotta nel-
la cassa filtro.
Questo display mostra la temperatura aria
1. Display del consumo medio carburante
1
1. Display della temperatura liquido refrigerante
1
1. Display della temperatura dell’aria aspirata
1
BS2-9-H3.book 12 ページ ２０１９年８月２３日　金曜日　午後５時４６分
