Manutenção periódica e ajustes
7-32
7
Se um fusível estiver queimado, substitua-
o do modo seguinte.
NOTA Existe um fusível de substituição na
parte posterior da cobertura da caixa
de fusíveis.
 Utilize um puxador de fusíveis para re-
mover o fusível.1. Desligue o interruptor principal e o cir-
cuito elétrico em questão.
2. Remova a cobertura da caixa de fusí- veis premindo os dois pontos indica-
dos na cobertura e puxando-a para
cima.
3. Remova o fusível queimado com o puxador de fusíveis. 4. Instale um novo fusível com a ampe-
ragem especificada. AVISO! Não uti-
lize um fusível com uma
amperagem superior à recomen da-
d a, para evitar causar gran des da-
nos no sistema elétrico e
possivelmente um incên dio.
[PWA15132]
1. Fusível da ignição 2
2. Fusível do sistema de sinalização
3. Fusível da ignição
4. Fusível do farol dianteiro
5. Fusível da ECU do ABS
6. Fusível do sistema de injeção
7. Fusível da válvula eletrónica do acelerador
8. Fusível de reserva 2
9. Fusível principal
10.Fusível do motor do ABS
11.Fusível de solenóide ABS
12.Fusível do motor da ventoinha do radiador
13.Fusível para terminal 1
14.Fusível de reserva
15.Puxador de fusíveis
16.Fusível de substituição
1 1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
9
10 10
11 11
12 12
13 13
14 14
16 16
16 16 9
10
11
12
13
14
16
1615 15 15
1. Puxador de fusíveis
1 1 1
UB7NP0P0.book Page 32 Tuesday, October 6, 2020 2:40 PM

Manutenção periódica e ajustes
7-33
7
5. Insira o puxador de fusíveis e, em se-
guida, instale a cobertura da caixa de
fusíveis.
6. Ligue o interruptor principal e o circui- to elétrico em questão para verificar
se o dispositivo funciona.
7. Caso o fusível se volte imediatamente a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
elétrico.PRECAUÇÃO
PCA27210
Não con duza enquanto a cobertura d a
caixa de fusíveis não estiver colocad a.
PAU80380
Luzes do veículoCom exceção da lâmpada da luz da chapa
de matrícula, todas as luzes deste modelo
são LED.
Se uma luz LED não se acender, verifique
os fusíveis e, em seguida, solicite a um
concessionário Yamaha que verifique o ve-
ículo. Se a luz da chapa de matrícula não se
acender, verifique e substitua a lâmpada.
(Consulte a página 7-34.)PRECAUÇÃO
PCA16581
Não cole nenhum tipo de película colori-
d a nem autocolantes na lente do farol
d ianteiro.
Fusíveis especifica dos:
Fusível principal:
50.0 A
Fusível para terminal 1: 2.0 A
Fusível do farol dianteiro: 7.5 A
Fusível do sistema de sinalização:
7.5 A
Fusível da ignição: 10.0 A
Fusível da ignição 2: 7.5 A
Fusível do motor da ventoinha do
radiador: 15.0 A
Fusível motor ABS:
30.0 A
Fusível da ABS ECU: 7.5 A
Fusível do sistema de injecção: 7.5 A
Fusível de solenóide ABS:
15.0 A
Fusível de reserva: 7.5 A
Fusível de reserva 2: 15.0 A
Fusível da válvula eléctrica do ace-
lerador: 7.5 A
1. Farol dianteiro
2. Mínimos
2 2 2
2 1
UB7NP0P0.book Page 33 Tuesday, October 6, 2020 2:40 PM

Manutenção periódica e ajustes
7-34
7
PAU24331
Luz da chapa de matrículaSe a luz da chapa de matrícula não se
acender, solicite a um concessionário
Yamaha que verifique o circuito elétrico ou
que substitua a lâmpada.
PAU67131
Suporte do motocicloUma vez que este modelo não está equipa-
do com um descanso central, utilize apoios
de manutenção quando remover a roda da
frente ou a roda traseira ou quando efetuar
outro tipo de manutenção para a qual seja
necessário colocar o motociclo na posição
vertical.
Assegure-se de que o motociclo se encon-
tra numa posição estável e nivelada, antes
de iniciar qualquer procedimento de manu-
tenção.
PAU25872
Deteção e resolução de proble-
masEmbora os motociclos Yamaha sejam sub-
metidos a uma inspeção minuciosa antes
do envio da fábrica, poderão ocorrer al-
guns problemas durante a sua utilização.
Qualquer problema nos sistemas de com-
bustível, compressão ou ignição, por
exemplo, poderá provocar um fraco arran-
que e perda de potência.
As seguintes tabelas de deteção e resolu-
ção de problemas apresentam procedi-
mentos fáceis e rápidos, para verificar você
mesmo estes sistemas vitais. No entanto,
caso o seu motociclo precise de qualquer
reparação, leve-o a um concessionário
Yamaha, cujos técnicos habilitados pos-
suem as ferramentas, experiência e conhe-
cimentos necessários para assistir
devidamente o motociclo.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.
1. Apoio de manutenção (exemplo)
1
UB7NP0P0.book Page 34 Tuesday, October 6, 2020 2:40 PM

Manutenção periódica e ajustes
7-35
7
AVISO
PWA15142
Não fume d urante a verificação do siste-
ma de combustível e verifique se não há
chamas desprotegi das nem faíscas na
área, incluin do luzes piloto de esquenta-
d ores ou cal deiras. A gasolina ou os va-
pores de gasolina po dem incen diar-se
ou explo dir e causar ferimentos graves
ou danos materiais.UB7NP0P0.book Page 35 Tuesday, October 6, 2020 2:40 PM

Manutenção periódica e ajustes
7-36
7
PAU86350
Tabela de deteção e resolução de problemas
Verifique o nível de
combustível no respectivo
depósito.1. Combustível
Há combustível suficiente.
Não há combustível.
Verifique a bateria.
Abasteça com combustível.
O motor não arranca.
Verifique a bateria.
Tente ligar o motor.4. Compressão
Há compressão.
Não há compressão.
Solicite a um concessionário Yamaha que verifique o veículo.O motor não arranca.
Solicite a um concessionário Yamaha que verifique o veículo.
Retire a vela de ignição e
verifique os eléctrodos.3. Ignição
Limpe com um pano seco e corrija a distância do elétrodo da
vela de ignição ou substitua a(s) vela(s) de ignição. Solicite a um concessionário Yamaha que verifique o veículo.
O motor não arranca.
Verifique a compressão.
SecaHúmida
Tente ligar o motor.O motor não arranca.
Verifique a ignição.
Accione o motor de
arranque eléctrico.2. Bateria
O motor roda rapidamente.
O motor roda lentamente.
A bateria está em boas condições.Verifique as ligações dos fios para bateria
e, se necessário, carregue a bateria.
UB7NP0P0.book Page 36 Tuesday, October 6, 2020 2:40 PM

Manutenção periódica e ajustes
7-37
7
PAU86420
Sobreaquecimento do motor
AVISO
PWAT1041
 Não retire a tampa do ra dia dor enquanto o motor e o ra dia dor estiverem quentes. O flui do e o vapor muito quentes po dem
ser expeli dos sob pressão, pod endo provocar graves ferimentos. Não se esqueça de aguar dar até que o motor tenha arre-
feci do.
 Coloque um ped aço de pano espesso, tal como uma toalha, sobre a tampa do ra dia dor, e depois ro de lentamente a tampa
no sentid o contrário ao dos ponteiros do relógio até esta parar para permitir o escape de qualquer pressão resi dual. Quan-
d o o ruí do sibilante parar, prima a tampa enquanto a ro da no senti do contrário ao dos ponteiros d o relógio e, de segui da,
retire a tampa.NOTACaso não tenha líquido refrigerante, pode utilizar temporariament e água da torneira, desde que seja substituída pelo líquido refrigerante
recomendado logo que possível.Aguarde que o
motor arrefeça.
Verifique o nível do líquido
refriger ante no respetivo
reserv atório e o r adiador.
O nível de líquido refriger ante
está bom.O nível de líquido
refriger ante está baixo.
Verifique se existem fugas
no sistema de refriger ação.
Solicite a um concessionário
Yamaha que verifique e repare
o sistema de refriger ação.
Adicione líquido refriger ante.
(Consulte NOTA.)
Coloque o motor em funcionamento. Se o motor voltar a
sobreaquecer, solicite a um concessionário Y amaha que
verifique e repare o sistema de refriger ação.Há um a fug a.
Não há nenh um a fug a.
UB7NP0P0.book Page 37 Tuesday, October 6, 2020 2:40 PM

Cuidad os e arrumação do motociclo8-1
8
PAU37834
Cor mate cui dad oPRECAUÇÃO
PCA15193
Alguns mo delos estão equipa dos com
peças com acabamento em cor mate.
Consulte um concessionário Yamaha
para obter conselhos sobre quais os
prod utos a utilizar antes d e limpar o veí-
culo. Se utilizar uma escova, pro dutos
químicos agressivos ou compostos de
limpeza para limpar estas peças vai ris-
car ou danificar a superfície das mes-
mas. Também não deve aplicar cera em
nenhuma peça com acabamento em cor
mate.
PAU83443
Cui dad osUma limpeza minuciosa e frequente do ve-
ículo não só melhora a sua aparência como
também melhora o seu desempenho em
geral e prolonga a vida útil de muitos dos
seus componentes. Ao lavar, limpar e polir
também tem a oportunidade de inspecio-
nar a condição do veículo mais frequente-
mente. Não se esqueça de lavar o veículo
depois de conduzir à chuva ou perto do
mar, pois o sal é corrosivo para os metais.NOTA Nas estradas onde cai muita neve
pode utilizar-se sal como método de
descongelação. Esse sal pode per-
manecer nas estradas mesmo até
quase ao fim da primavera, portanto,
não se esqueça de lavar a parte infe-
rior da carroçaria e o chassis depois
de conduzir nessas áreas.
 Os produtos de tratamento e de ma-
nutenção genuínos da Yamaha são
vendidos sob a marca YAMALUBE
em muitos mercados no mundo intei-
ro.
 Peça mais dicas de limpeza no seu
concessionário Yamaha.
PRECAUÇÃO
PCA26280
Uma limpeza incorreta po de provocar
d anos cosméticos e mecânicos. Não
utilize:  lava doras de alta pressão ou má-
quinas de limpeza a jato de vapor. O
excesso de pressão d a água pode
provocar infiltrações e deteriorar
os rolamentos de ro da, os travões,
os ve dantes da transmissão e os
d ispositivos elétricos. Evite aplicar
d etergente a alta pressão como,
por exemplo, em máquinas d e lava-
gem automática para carros.
 químicos agressivos, incluin do
agentes de limpeza de ro das dema-
sia do áci dos, especialmente em ro-
d as de raio ou d e magnésio.
 químicos agressivos, compostos
de limpeza abrasivos ou cera em
peças com acabamento mate. As
escovas po dem riscar e d anificar o
acabamento mate, utilize apenas
uma esponja suave ou uma toalha.
 toalhas, esponjas ou escovas con-
tamina das com pro dutos de limpe-
za abrasivos ou químicos
agressivos, como solventes, gasoli-
UB7NP0P0.book Page 1 Tues day, October 6, 2020 2:40 PM

Cuidad os e arrumação do motociclo
8-2
8
na, remove dores de ferrugem, líqui-
d o dos travões ou anticongelante,
etc.
Antes de lavar
1. Estacione o veículo num local onde não fique exposto à luz solar direta e
deixe-o arrefecer. Assim evita man-
chas de água.
2. Certifique-se de que todas as tampas, coberturas, acopladores elétricos e
conectores estão bem instalados.
3. Cubra a extremidade do silencioso com um saco de plástico e um elásti-
co forte.
4. Humedeça as manchas difíceis, como insetos e sujidade de pássaros, com
uma toalha molhada durante alguns
minutos.
5. Retire a sujidade da estrada e as man-
chas de óleo com um agente desen-
gordurante de qualidade e uma
escova com cerdas de plástico ou
uma esponja. PRECAUÇÃO: Não uti-
lize agentes desengor durantes em
áreas que requeiram lubrificação
como ve dantes, anilhas e eixos das
ro das. Siga as instruções do prod u-
to.
[PCA26290]
Lavagem
1. Retire todo o desengordurante e lave o veículo com uma mangueira de jar-
dim. Aplique só a pressão necessária.
Evite passar com água diretamente
sobre o silencioso, o painel de instru-
mentos, a entrada de ar ou outras áre-
as internas, como os compartimentos
de armazenagem debaixo do assento.
2. Lave o veículo com um detergente para veículos de qualidade misturado
com água fria e uma toalha suave e
limpa ou uma esponja. Use uma esco-
va de dentes velha ou uma escova
com cerdas de plástico para os locais
de difícil acesso. PRECAUÇÃO: Utili-
ze água fria se o veículo tiver si do
exposto a sal. A água quente au-
menta as proprie dad es corrosivas
d o sal.
[PCA26301]
3. Para veículos equipados com para-
vento: Limpe o para-vento com uma
toalha suave ou uma esponja hume-
decida com água e um detergente
com pH neutro. Se necessário, utilize
um produto de limpeza de alta quali-
dade para o para-vento ou um produ-
to de polir para motociclos.
PRECAUÇÃO: Nunca utilize quími-
cos fortes para limpar o para-vento.
Além disso, alguns compostos d elimpeza para plásticos po
dem ris-
car o para-vento, pelo que deverá
testar to dos os pro dutos de limpe-
za antes da aplicação geral.
[PCA26310]
4. Remova minuciosamente com água
lavada. Certifique-se de que todos os
resíduos de detergente são removi-
dos, pois estes podem ser prejudiciais
para o plástico.
Após a lavagem 1. Seque o veículo com um pano suave
ou uma toalha absorvente, de prefe-
rência uma toalha de microfibra.
2. Para os modelos equipados com cor-
rente de transmissão: Seque e lubrifi-
que a corrente de transmissão para
prevenir a formação de ferrugem.
3. Utilize um produt o de polir crómio
para dar brilho a peças de crómio, alu-
mínio e aço inoxidável. A descolora-
ção dos sistemas de escape em aço
inoxidável induzida termicamente
pode muitas vezes ser removida atra-
vés de polimento.
4. Aplique um spray de proteção contra a corrosão nas peças metálicas, in-
cluindo nas superfícies cromadas ou
niqueladas. AVISO! Não aplique sili-
cone ou óleo em spray a bancos,
punhos, apoios d os pés ou rastos
UB7NP0P0.book Page 2 Tues day, October 6, 2020 2:40 PM

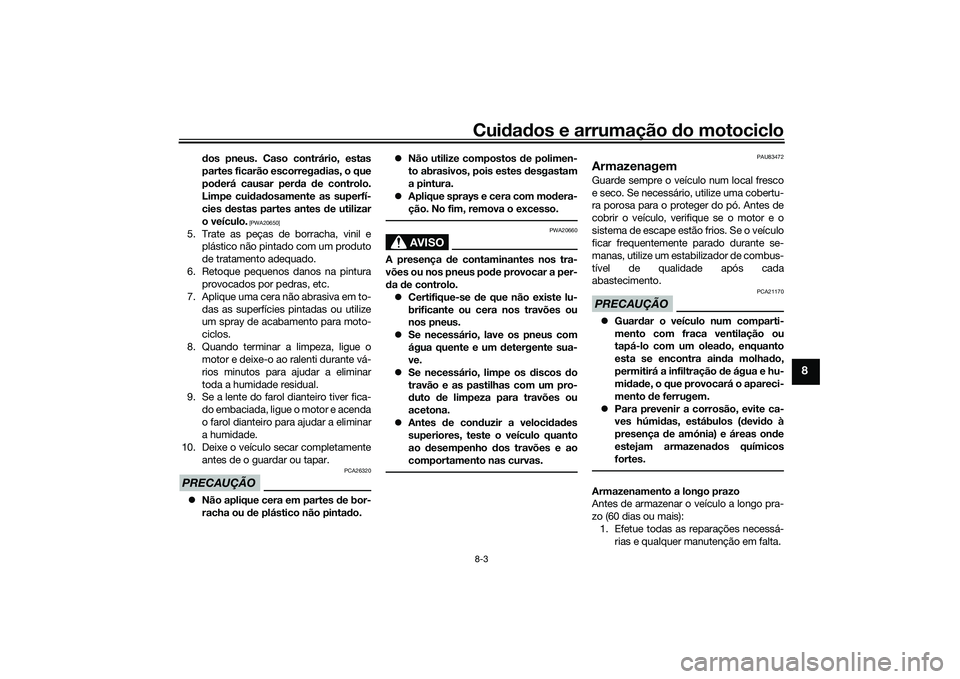

Cuidad os e arrumação do motociclo8-3
8
dos pneus. Caso contrário, estas
partes ficarão escorrega dias, o que
pod erá causar per da de controlo.
Limpe cui dad osamente as superfí-
cies destas partes antes d e utilizar
o veículo.
[PWA20650]
5. Trate as peças de borracha, vinil e plástico não pintado com um produto
de tratamento adequado.
6. Retoque pequenos danos na pintura provocados por pedras, etc.
7. Aplique uma cera não abrasiva em to- das as superfícies pintadas ou utilize
um spray de acabamento para moto-
ciclos.
8. Quando terminar a limpeza, ligue o motor e deixe-o ao ralenti durante vá-
rios minutos para ajudar a eliminar
toda a humidade residual.
9. Se a lente do farol dianteiro tiver fica-
do embaciada, ligue o motor e acenda
o farol dianteiro para ajudar a eliminar
a humidade.
10. Deixe o veículo secar completamente antes de o guardar ou tapar.PRECAUÇÃO
PCA26320
Não aplique cera em partes de bor-
racha ou de plástico não pinta do. 
Não utilize compostos de polimen-
to abrasivos, pois estes desgastam
a pintura.
 Aplique sprays e cera com mo dera-
ção. No fim, remova o excesso.
AVISO
PWA20660
A presença d e contaminantes nos tra-
vões ou nos pneus pod e provocar a per-
d a de controlo.
 Certifique-se de que não existe lu-
brificante ou cera nos travões ou
nos pneus.
 Se necessário, lave os pneus com
água quente e um d etergente sua-
ve.
 Se necessário, limpe os discos do
travão e as pastilhas com um pro-
d uto de limpeza para travões ou
acetona.
 Antes de con duzir a veloci dad es
superiores, teste o veículo quanto
ao desempenho dos travões e ao
comportamento nas curvas.
PAU83472
ArmazenagemGuarde sempre o veículo num local fresco
e seco. Se necessário, utilize uma cobertu-
ra porosa para o proteger do pó. Antes de
cobrir o veículo, verifique se o motor e o
sistema de escape estão frios. Se o veículo
ficar frequentemente parado durante se-
manas, utilize um estabilizador de combus-
tível de qualidade após cada
abastecimento.PRECAUÇÃO
PCA21170
 Guar dar o veículo num comparti-
mento com fraca ventilação ou
tapá-lo com um olea do, enquanto
esta se encontra ain da molha do,
permitirá a infiltração de água e hu-
mi dad e, o que provocará o apareci-
mento de ferrugem.
 Para prevenir a corrosão, evite ca-
ves húmi das, estábulos ( devi do à
presença de amónia) e áreas on de
estejam armazena dos químicos
fortes.Armazenamento a longo prazo
Antes de armazenar o veículo a longo pra-
zo (60 dias ou mais):
1. Efetue todas as reparações necessá- rias e qualquer manutenção em falta.
UB7NP0P0.book Page 3 Tues day, October 6, 2020 2:40 PM

Cuidad os e arrumação do motociclo
8-4
8
2. Siga todas as instruções na secção
de Cuidado deste capítulo.
3. Encha o depósito de combustível, adicionando estabilizador de com-
bustível seguindo as instruções do
produto. Deixe o motor a funcionar
durante 5 minutos para distribuir o
combustível tratado por todo o siste-
ma de combustível.
4. Para veículos equipados com torneira de combustível: Rode a alavanca da
torneira de combustível para a posi-
ção de desligada.
5. Para veículos com carburador: Para
evitar a acumulação de resíduos de
combustível, drene o combustível no
depósito de nível constante para um
recipiente limpo. Aperte novamente a
cavilha de drenagem e coloque o
combustível novamente no depósito
de combustível.
6. Utilize um óleo anticorrosão para o motor conforme as instruções do pro-
duto para proteger os componentes
internos do motor da corrosão. Se o
óleo anticorrosão para o motor não
estiver disponível, efetue os passos
seguintes para cada cilindro:a. Retire a tampa da vela de ignição
e a vela. b. Verta uma colher de chá de óleo
do motor na cavidade da vela de
ignição.
c. Coloque a tampa da vela de igni- ção na respetiva vela e coloque a
vela na cabeça de cilindros de
modo a que os elétrodos fiquem li-
gados à terra. (Isto limitará a pro-
dução de faíscas durante o passo
seguinte.)
d. Coloque várias vezes o motor em
funcionamento, utilizando o motor
de arranque. (Esta ação revestirá a
parede do cilindro com óleo.)
AVISO! Para evitar danos ou fe-
rimentos provoca dos por faís-
cas, certifique-se d e que liga os
elétro dos da vela d e ignição à
terra enquanto liga o motor.
[PWA10952]
e. Retire a tampa da vela de ignição e, de seguida, instale a vela de ig-
nição e a respetiva tampa.
7. Lubrifique todos os cabos de contro- lo, pivôs, alavancas e pedais, assim
como o descanso lateral e o descanso
central (se equipado).
8. Verifique e corrija a pressão de ar dos pneus, e finalmente levante o veículo
de modo a que todas as rodas fiquem
fora do chão. Em alternativa, rode um pouco as rodas uma vez por mês para
evitar que os pneus se degradem num
determinado ponto.
9. Tape a saída do silencioso com um saco de plástico para evitar a entrada
de humidade.
10. Remova a bateria e carregue-a com- pletamente ou fixe um carregador de
manutenção, para manter o nível ideal
de carregamento da bateria.
PRECAUÇÃO: Certifique-se d e que
a bateria e o carrega dor são com-
patíveis. Não carregue uma bateria
VRLA com um carrega dor conven-
cional.
[PCA26330]
NOTA Se a bateria for removida, carregue-a
uma vez por mês e armazene-a num
local com temperatura amena, entre
0-30 °C (32-90 °F).
 Consulte a página 7-30 para mais in-
formações sobre o carregamento e o
armazenamento da bateria.
UB7NP0P0.book Page 4 Tues day, October 6, 2020 2:40 PM
