Especificações
9-1
9
Dimensões:Comprimento total:2090 mm (82.3 in)
Largura total:
795 mm (31.3 in)
Altura total: 1190 mm (46.9 in)
Altura do assento: 825 mm (32.5 in)
Distância entre os eixos:
1430 mm (56.3 in)
Distância mínima do chão: 140 mm (5.51 in)
Raio de viragem mínimo: 3.4 m (11.16 ft)Peso:Massa em vazio:189 kg (417 lb)Motor:Ciclo de combustão:
4 tempos
Sistema de refrigeração: Refrigerado por circulação de líquido
Comando de válvulas: DOHC
Disposição do cilindro:
Em linha
Número de cilindros: 3 cilindro
Cilindrada: 890 cm³
Diâmetro × curso:
78.0 × 62.1 mm (3.07 × 2.44 in) Sistema de arranque:
Arrancador eléctrico
Óleo de motor:Marca recomendada:
Graus de viscosidade SAE:
10W-40
Grau recomendado do óleo de motor:
Tipo SG de Serviço API ou superior, norma
JASO MA
Quantidade de óleo de motor:
Mudança de óleo:2.80 L (2.96 US qt, 2.46 Imp.qt)
Com remoção do filtro de óleo:
3.20 L (3.38 US qt, 2.82 Imp.qt)Quanti dad e de líqui do refrigerante:Reservatório de refrigerante (até à marca de
nível máximo):
0.28 L (0.30 US qt, 0.25 Imp.qt)
Radiador (incluindo todas as vias): 1.72 L (1.82 US qt, 1.51 Imp.qt)Combustível:Combustível recomendado:Gasolina sem chumbo (E10 aceitável)
Índice de octano (RON): 95
Capacidade do depósito de combustível:
14 L (3.7 US gal, 3.1 Imp.gal)
Volume da reserva de combustível: 2.8 L (0.74 US gal, 0.62 Imp.gal)
Injecção de combustível:Corpo do acelerador:
Marca da identificação:B7N1Sistema de transmissão:Relação das velocidades:
1.ª:
2.571 (36/14)
2.ª:
1.947 (37/19)
3.ª: 1.619 (34/21)
4.ª: 1.381 (29/21)
5.ª:
1.190 (25/21)
6.ª: 1.037 (28/27)Pneu dianteiro:Tipo:
Sem câmara de ar
Dimensão: 120/70ZR17M/C (58W)
Fabricante/modelo: BRIDGESTONE/BATTLAX HYPERSPORT S22FPneu traseiro:Tipo:
Sem câmara de ar
Dimensão: 180/55ZR17M/C (73W)
Fabricante/modelo: BRIDGESTONE/BATTLAX HYPERSPORT S22R
UB7NP0P0.book Page 1 Tues day, October 6, 2020 2:40 PM

Especificações
9-2
9
Carga:Carga máxima:166 kg (366 lb)
(Peso total com condutor, passageiro, carga
e acessórios)Travão dianteiro:Tipo:
Travão hidráulico com dois discosTravão traseiro:Tipo:Travão hidráulico com um discoSuspensão d ianteira:Tipo:
Forquilha telescópicaSuspensão traseira:Tipo:Braço oscilante (suspensão de elo)Sistema eléctrico:Tensão do sistema:12 VBateria:Modelo:
YTZ10S
Voltagem, capacidade: 12 V, 8.6 Ah (10 HR)Potência da lâmpad a:Farol dianteiro:
LED
Luz do travão/farolim traseiro: LED
Sinal de mudança de direcção dianteiro: LED
Sinal de mudança de direcção traseiro:
LED Mínimos:
LED
Luz da chapa de matrícula: 5.0 W
UB7NP0P0.book Page 2 Tues day, October 6, 2020 2:40 PM

Informações para o consumidor
10-1
10
PAU53562
Números de i dentificaçãoRegiste o número de identificação do veí-
culo, o número de série do motor e a infor-
mação da etiqueta do modelo nos espaços
fornecidos a seguir. Estes números de
identificação são necessários quando re-
gistar o veículo nas autoridades da sua
área e sempre que encomende peças so-
bresselentes a um concessionário
Yamaha.
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
NÚMERO DE SÉRIE DO MOTOR:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26401
Número de i dentificação do veículo
O número de identificação do veículo está
gravado no tubo dianteiro da direção. Re-
giste este número no espaço fornecido
para esse efeito neste manual.NOTAO número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na dire-
ção-geral de viação da sua área.
PAU26442
Número de série d o motor
O número de série do motor está gravado
no cárter.
PAU26481
Etiqueta do mo delo
1. Número de identificação do veículo
1 1 1
1. Número de série do motor
1. Etiqueta do modelo
1 1 1
1 1 1
UB7NP0P0.book Page 1 Tues day, October 6, 2020 2:40 PM

Informações para o consumidor
10-2
10
A etiqueta do modelo está colocada no
chassis, por baixo do assento. (Consulte a
página 4-25.) Registe a informação cons-
tante nesta etiqueta no espaço providen-
ciado para esse efeito neste manual. Esta
informação será necessária para encomen-
dar peças sobresselentes a um concessio-
nário Yamaha.
PAU69910
Conector de diagnósticoO conector de diagnóstico encontra-se no
sítio ilustrado.
PAU85300
Registo de dad os do veículoA ECU deste modelo armazena certos da-
dos do veículo com o objetivo de auxiliar no
diagnóstico de avarias, para fins de pesqui-
sa, análise estatística e desenvolvimento.
Apesar dos sensores e dos dados regista-
dos variarem consoante o modelo, os prin-
cipais dados recolhidos são:
 Dados sobre o estado do veículo e o
desempenho do motor
 Dados sobre a injeção de combustível
e relativos às emissões
Estes dados apenas serão transferidos
quando uma ferramenta de diagnóstico es-
pecial da Yamaha for ligada ao veículo, por
exemplo, ao realizar verificações ou proce-
dimentos de manutenção.
Os dados do veículo carregados serão tra-
tados em conformidade com a Política de
Privacidade a seguir.
Política de Privaci dad e
A Yamaha não divulgará estes dados a ter-
ceiros, exceto nos seguintes casos. Além
disso, a Yamaha poderá fornecer os dados
a uma empresa contratada, para outsour-
cing de serviços relacionados com o trata-
mento dos dados do veículo. Mesmo
1. Conector de diagnóstico
1 1 1
https://www.yamaha-motor.eu/pt/
privacidade/declaracao-privacidade.aspx
UB7NP0P0.book Page 2 Tues day, October 6, 2020 2:40 PM

Informações para o consumidor
10-3
10
nesse caso, a Yamaha exigirá à empresa
contratada que trate corretamente os da-
dos do veículo fornecidos e garantirá que
os dados sejam tratados corretamente.
 Com o consentimento do proprietário
do veículo
 Se obrigada por força de lei
 Para uso da Yamaha em situações de
litígio
 Quando estes dados não estiverem
associados a um veículo ou proprietá-
rio específicos
UB7NP0P0.book Page 3 Tues day, October 6, 2020 2:40 PM

11-1
11

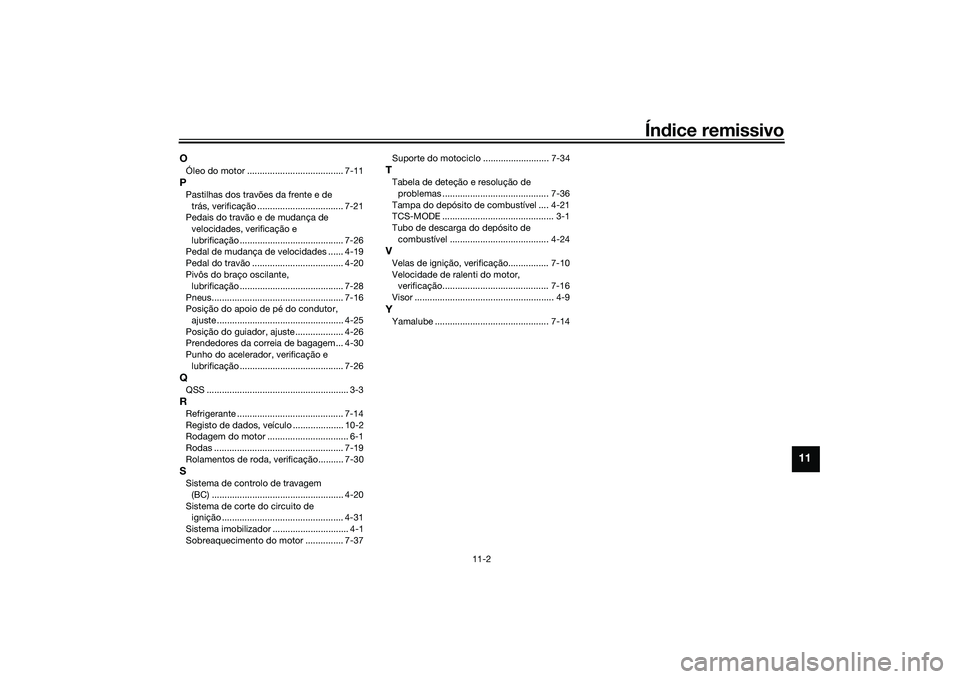

Índice remissivoAAlavanca da embraiagem ..................... 4-18
Alavanca do travão ............................... 4-19
Alavancas do travão e da
embraiagem, verificação e
lubrificação ......................................... 7-27
Amortecedor, ajuste ............................. 4-28
Apresentar, ecrã de menu .................... 4-14
Armazenagem ......................................... 8-3
Assento ................................................. 4-25BBateria................................................... 7-30
BC ........................................................... 3-4CCabos, verificação e lubrificação.......... 7-26
Características especiais ........................ 3-1
Colocar o motor em funcionamento ....... 6-2
Combustível .......................................... 4-22
Conector de diagnóstico ...................... 10-2
Conectores CC auxiliares ..................... 4-30
Consumo de combustível, sugestões para a redução .................... 6-4
Conversor catalítico .............................. 4-24
Cor mate, cuidado .................................. 8-1
Corrente de transmissão, limpeza e lubrificação ......................................... 7-25
Cuidados ................................................ 8-1DDescanso lateral ................................... 4-30
Descanso lateral, verificação e lubrificação ......................................... 7-28
Deteção e resolução de problemas ...... 7-34
Direção, verificação .............................. 7-29
D-MODE ................................................. 3-1
EElemento do filtro de ar ........................ 7-15
Especificações ....................................... 9-1
Estacionamento...................................... 6-5
Etiqueta do modelo .............................. 10-1FFolga da alavanca da embraiagem, ajuste.................................................. 7-19
Folga da alavanca do travão,
verificação .......................................... 7-20
Folga da corrente de transmissão........ 7-23
Folga das válvulas ................................ 7-16
Forquilha dianteira, ajuste .................... 4-26
Forquilha dianteira, verificação ............ 7-29
Fusíveis, substituição ........................... 7-31IIndicadores luminosos de mudança
de direção ............................................ 4-6
Indicadores luminosos e luzes de advertência........................................... 4-5
Indicador luminoso de avaria (MIL) ........ 4-6
Indicador luminoso de máximos ............ 4-6
Indicador luminoso de ponto morto ....... 4-6
Indicador luminoso do controlo de estabilidade .......................................... 4-7
Indicador luminoso do sistema
imobilizador.......................................... 4-7
Informações relativas à segurança ........ 1-1
Interruptor da buzina .............................. 4-4
Interruptor de farol alto/baixo................. 4-4
Interruptor de paragem/andamento/ arranque ............................................... 4-4
Interruptor de perigo .............................. 4-4
Interruptor de ultrapassagem ................. 4-4 Interruptor do sinal de mudança de
direção ..................................................4-4
Interruptores das luzes dos travões .....7-20
Interruptores do guiador .........................4-3
Interruptor principal/bloqueio da direção ..................................................4-2
JJogo de ferramentas ...............................7-2LLata .......................................................7-11
Líquido dos travões, mudança .............7-23
Localizações das peças..........................2-1
Lubrificação e manutenção, periódica ...7-5
Luz da chapa de matrícula....................7-34
Luz de advertência da Pressão do óleo e da Temperatura do
refrigerante ...........................................4-8
Luz de advertência do ABS ....................4-7
Luz de advertência do nível de combustível ..........................................4-6
Luz de advertência do sistema auxiliar...4-8
Luzes do veículo ...................................7-33MManual TCS settings .............................4-15
Manutenção, sistema de controlo das emissões ........................................7-3
Mudança de velocidades ........................6-3NNível de líquido dos travões, verificação ..........................................7-21
Número de identificação do veículo .....10-1
Número de série do motor ....................10-1
Números de identificação .....................10-1
UB7NP0P0.book Page 1 Tues day, October 6, 2020 2:40 PM

Índice remissivo
11-2
11
OÓleo do motor ...................................... 7-11PPastilhas dos travões da frente e de
trás, verificação .................................. 7-21
Pedais do travão e de mudança de
velocidades, verificação e
lubrificação ......................................... 7-26
Pedal de mudança de velocidades ...... 4-19
Pedal do travão .................................... 4-20
Pivôs do braço oscilante, lubrificação ......................................... 7-28
Pneus.................................................... 7-16
Posição do apoio de pé do condutor, ajuste .................................................. 4-25
Posição do guiador, ajuste ................... 4-26
Prendedores da correia de bagagem... 4-30
Punho do acelerador, verificação e lubrificação ......................................... 7-26QQSS ........................................................ 3-3RRefrigerante .......................................... 7-14
Registo de dados, veículo .................... 10-2
Rodagem do motor ................................ 6-1
Rodas ................................................... 7-19
Rolamentos de roda, verificação.......... 7-30SSistema de controlo de travagem (BC) .................................................... 4-20
Sistema de corte do circuito de ignição ................................................ 4-31
Sistema imobilizador .............................. 4-1
Sobreaquecimento do motor ............... 7-37 Suporte do motociclo .......................... 7-34
TTabela de deteção e resolução de
problemas .......................................... 7-36
Tampa do depósito de combustível .... 4-21
TCS-MODE ............................................ 3-1
Tubo de descarga do depósito de combustível ....................................... 4-24VVelas de ignição, verificação................ 7-10
Velocidade de ralenti do motor, verificação.......................................... 7-16
Visor ....................................................... 4-9YYamalube ............................................. 7-14
UB7NP0P0.book Page 2 Tues day, October 6, 2020 2:40 PM

A5-yoko_Blank.fm Page 1 Thursday, December 8, 2011 2:18 PM

A5-yoko_Blank.fm Page 1 Thursday, December 8, 2011 2:18 PM

DIC183
Manual original
PRINTED IN THE NETHERLANDS2020.10
