Manutenção periódica e ajustes
7-2
7
PAU85230

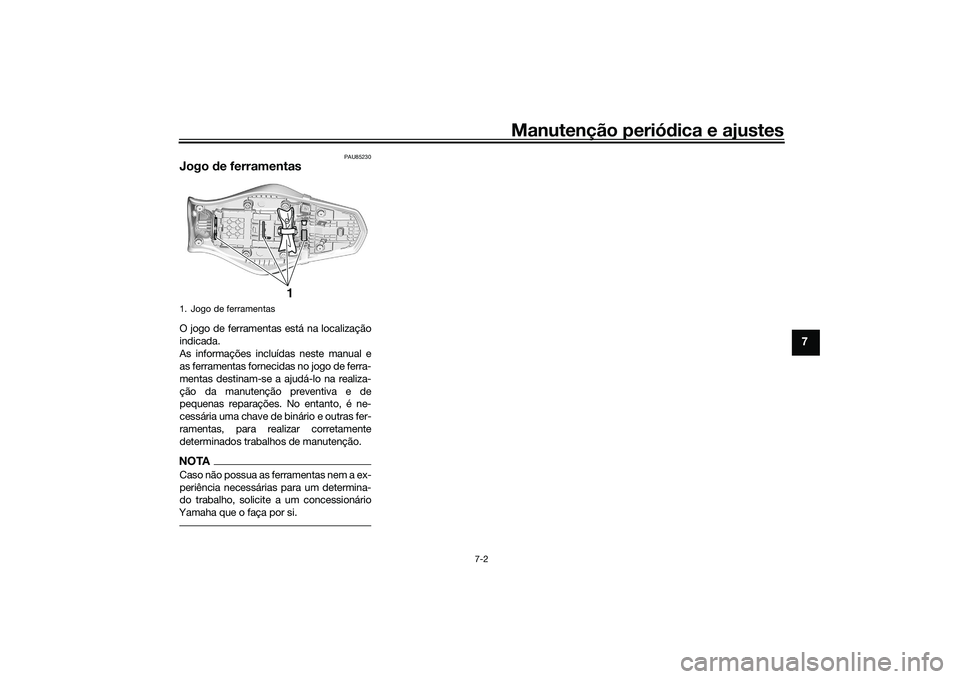

Jogo de ferramentasO jogo de ferramentas está na localização
indicada.
As informações incluídas neste manual e
as ferramentas fornecidas no jogo de ferra-
mentas destinam-se a ajudá-lo na realiza-
ção da manutenção preventiva e de
pequenas reparações. No entanto, é ne-
cessária uma chave de binário e outras fer-
ramentas, para realizar corretamente
determinados trabalhos de manutenção.NOTACaso não possua as ferramentas nem a ex-
periência necessárias para um determina-
do trabalho, solicite a um concessionário
Yamaha que o faça por si.1. Jogo de ferramentas
1
UB7NP0P0.book Page 2 Tues day, October 6, 2020 2:40 PM

Manutenção periódica e ajustes
7-3
7
PAU71033

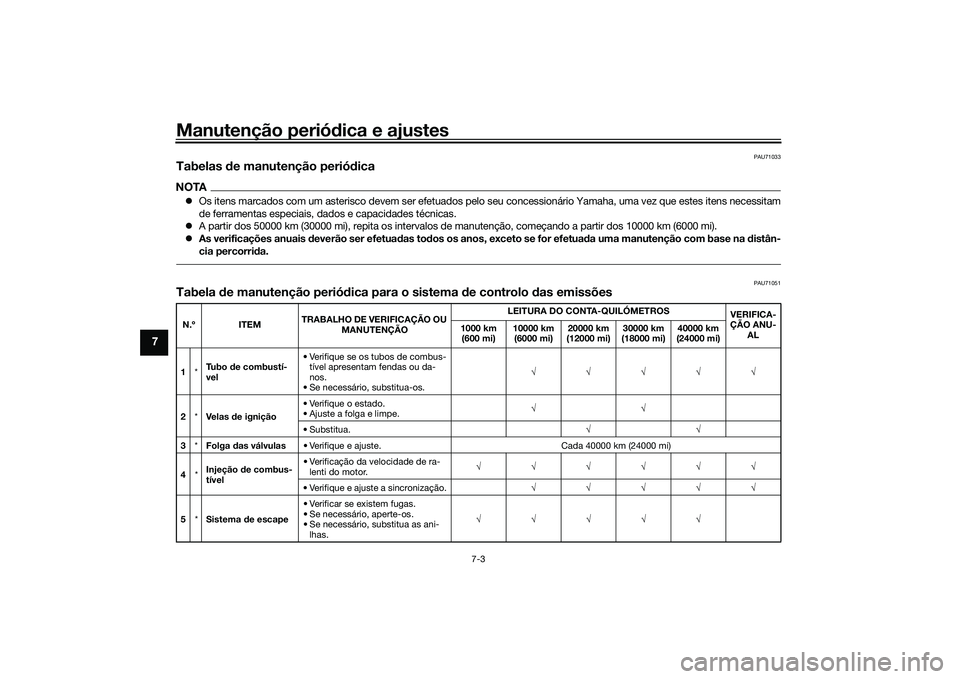

Tabelas de manutenção perió dicaNOTA Os itens marcados com um asterisco devem ser efetuados pelo seu concessionário Yamaha, uma vez que estes itens necessitam
de ferramentas especiais, dados e capacidades técnicas.
 A partir dos 50000 km (30000 mi), repita os intervalos de manutenção, começando a partir dos 10000 km (6000 mi).
 As verificações anuais deverão ser efetua das to dos os anos, exceto se for efetua da uma manutenção com base na d istân-
cia percorri da.
PAU71051
Tabela de manutenção perió dica para o sistema de controlo das emissõesN.º ITEM TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Tu b o
de combustí-
vel • Verifique se os tubos de combus-
tível apresentam fendas ou da-
nos.
• Se necessário, substitua-os. √√√√√
2 *Ve l a s de ignição • Verifique o estado.
• Ajuste a folga e limpe.
√√
•Substitua. √√
3 *Folga das válvulas • Verifique e ajuste. Cada 40000 km (24000 mi)
4 *Injeção
de combus-
tível • Verificação da velocidade de ra-
lenti do motor. √√√√√√
• Verifique e ajuste a sincronização. √√√√√
5 *Sistema de escape • Verificar se existem fugas.
• Se necessário, aperte-os.
• Se necessário, substitua as ani-
lhas. √√√√√
UB7NP0P0.book Page 3 Tues
day, October 6, 2020 2:40 PM

Manutenção periódica e ajustes
7-4
7

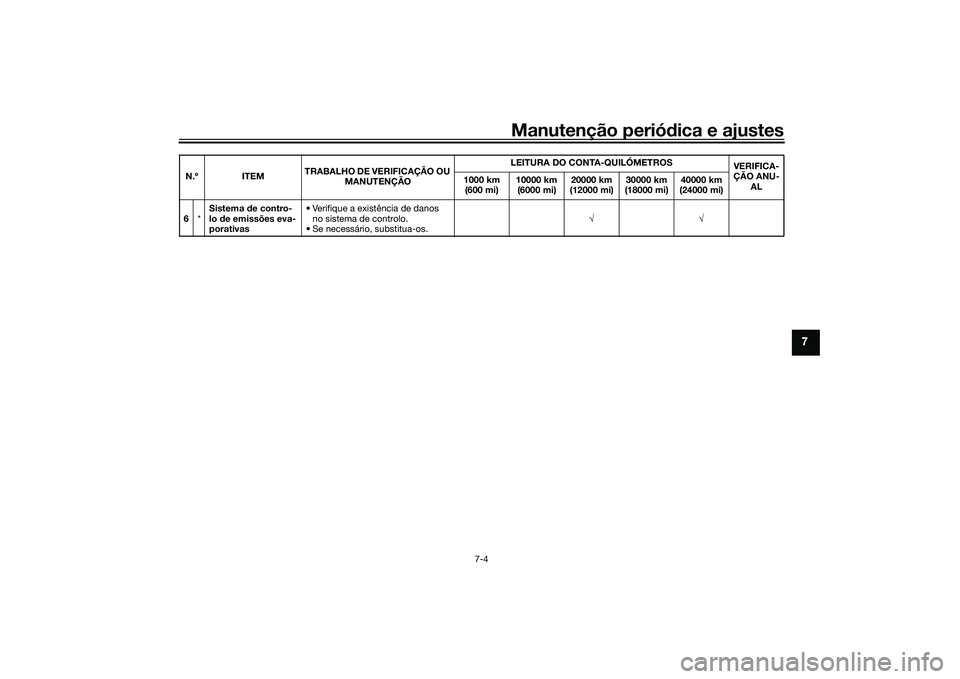

6 *Sistema
de contro-
lo de emissões eva-
porativas • Verifique a existência de danos
no sistema de controlo.
• Se necessário, substitua-os. √√
N.º ITEM
TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB7NP0P0.book Page 4 Tues day, October 6, 2020 2:40 PM

Manutenção periódica e ajustes
7-5
7
PAU71353

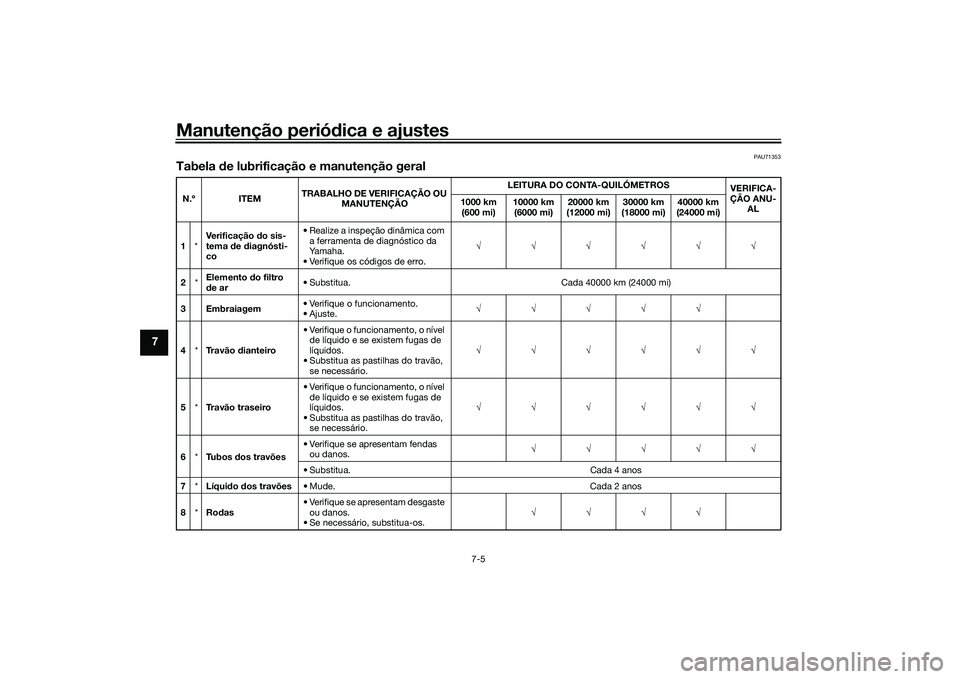

Tabela de lubrificação e manutenção geralN.º ITEM TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Verificação
do sis-
tema de diagnósti-
co • Realize a inspeção dinâmica com
a ferramenta de diagnóstico da
Ya m a h a .
• Verifique os códigos de erro. √√√√√√
2 *Elemento
do filtro
d e ar • Substitua. Cada 40000 km (24000 mi)
3Embraiagem • Verifique o funcionamento.
•Ajuste.
√√√√√
4 *Tr a v ã o dianteiro • Verifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos.
• Substitua as pastilhas do travão, se necessário. √√√√√√
5 *Travão traseiro • Verifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos.
• Substitua as pastilhas do travão, se necessário. √√√√√√
6 *Tu b o s dos travões • Verifique se apresentam fendas
ou danos. √√√√√
• Substitua. Cada 4 anos
7 *Líqui do dos travões • Mude. Cada 2 anos
8 *Ro das • Verifique se apresentam desgaste
ou danos.
• Se necessário, substitua-os. √√√√
UB7NP0P0.book Page 5 Tues
day, October 6, 2020 2:40 PM

Manutenção periódica e ajustes
7-6
7

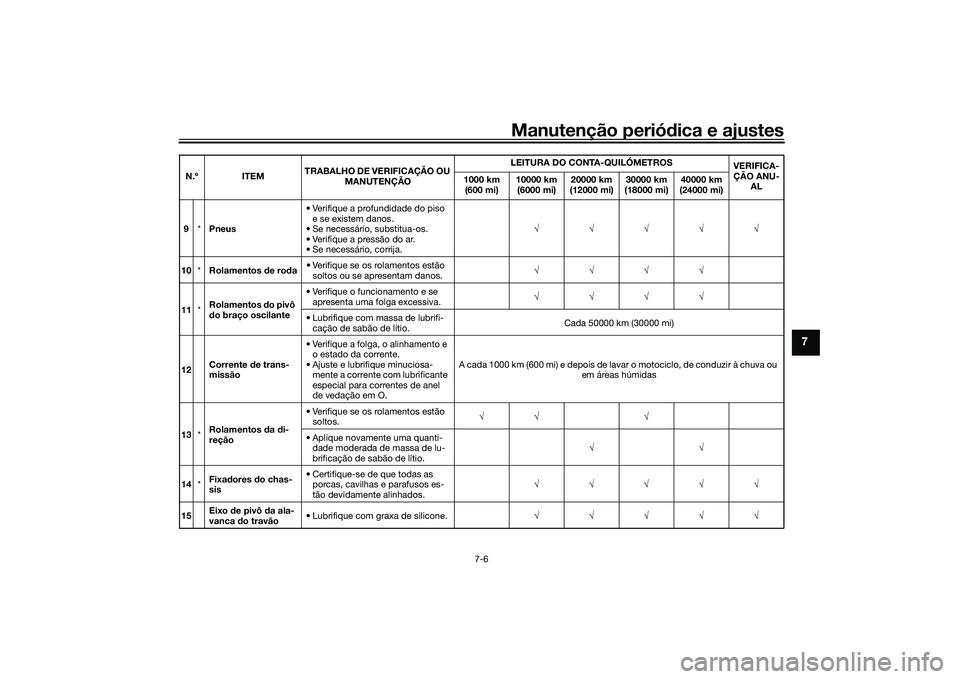

9 *Pneus • Verifique a profundidade do piso
e se existem danos.
• Se necessário, substitua-os.
• Verifique a pressão do ar.
• Se necessário, corrija. √√√√√
10 *Rolamentos de ro da • Verifique se os rolamentos estão
soltos ou se apresentam danos. √√√√
11 *Rolamentos
do pivô
d o braço oscilante • Verifique o funcionamento e se
apresenta uma folga excessiva. √√√√
• Lubrifique com massa de lubrifi- cação de sabão de lítio. Cada 50000 km (30000 mi)
12 Corrente
de trans-
missão • Verifique a folga, o alinhamento e
o estado da corrente.
• Ajuste e lubrifique minuciosa- mente a corrente com lubrificante
especial para correntes de anel
de vedação em O. A cada 1000 km (600 mi) e depois de lavar o motociclo, de conduzir à chuva ou
em áreas húmidas
13 *Rolamentos
da di-
reção • Verifique se os rolamentos estão
soltos. √√ √
• Aplique novamente uma quanti- dade moderada de massa de lu-
brificação de sabão de lítio. √√
14 *Fixa
dores do chas-
sis • Certifique-se de que todas as
porcas, cavilhas e parafusos es-
tão devidamente alinhados. √√√√√
15 Eixo
de pivô da ala-
vanca do travão • Lubrifique com graxa de silicone.
√√√√√
N.º ITEM
TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB7NP0P0.book Page 6 Tues day, October 6, 2020 2:40 PM

Manutenção periódica e ajustes
7-7
7

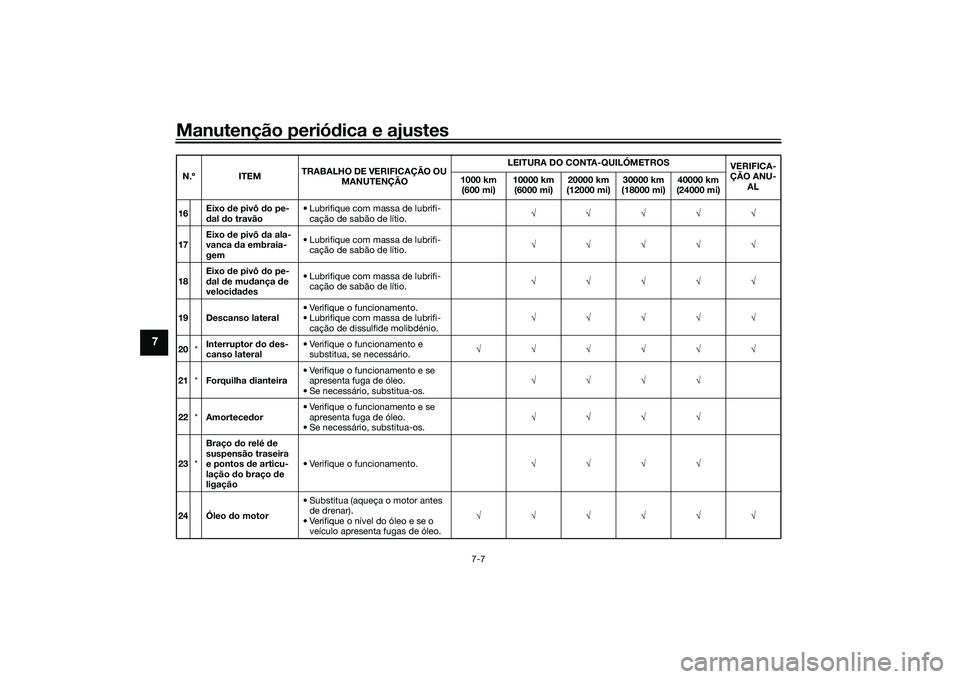

16 Eixo
de pivô do pe-
d al do travão • Lubrifique com massa de lubrifi-
cação de sabão de lítio. √√√√√
17 Eixo
de pivô da ala-
vanca da embraia-
gem • Lubrifique com massa de lubrifi-
cação de sabão de lítio. √√√√√
18 Eixo
de pivô do pe-
d al de mu dança de
veloci dad es • Lubrifique com massa de lubrifi-
cação de sabão de lítio. √√√√√
19 Descanso lateral • Verifique o funcionamento.
• Lubrifique com massa de lubrifi-
cação de dissulfide molibdénio. √√√√√
20 *Interruptor
do des-
canso lateral • Verifique o funcionamento e
substitua, se necessário. √√√√√√
21 *Forquilha dianteira • Verifique o funcionamento e se
apresenta fuga de óleo.
• Se necessário, substitua-os. √√√√
22 *Amortece dor • Verifique o funcionamento e se
apresenta fuga de óleo.
• Se necessário, substitua-os. √√√√
23 *Braço
do relé d e
suspensão traseira
e pontos d e articu-
lação do braço de
ligação • Verifique o funcionamento.
√√√√
24 Óleo d
o m
otor •
Substitua (aqueça o motor antes
de drenar).
• Verifique o nível do óleo e se o veículo apresenta fugas de óleo. √√√√√√
N.º ITEM
TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB7NP0P0.book Page 7 Tues day, October 6, 2020 2:40 PM

Manutenção periódica e ajustes
7-8
7

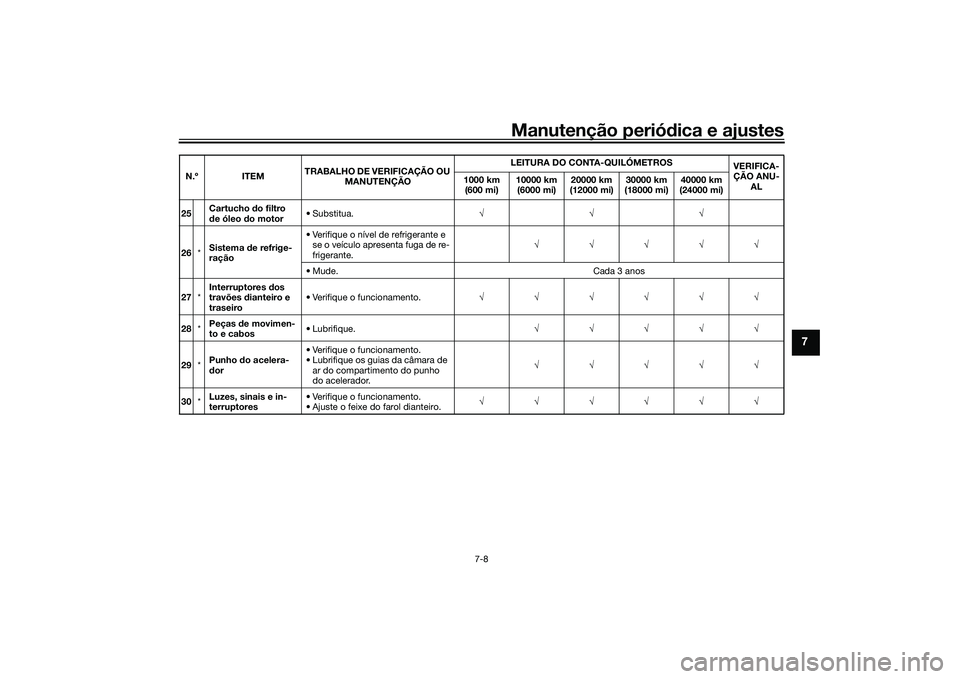

25 Cartucho
do filtro
d e óleo do motor • Substitua.
√√√
26 *Sistema
de refrige-
ração • Verifique o nível de refrigerante e
se o veículo apresenta fuga de re-
frigerante. √√√√√
• Mude. Cada 3 anos
27 *Interruptores
dos
travões d ianteiro e
traseiro • Verifique o funcionamento.
√√√√√√
28 *Peças
de movimen-
to e cabos • Lubrifique.
√√√√√
29 *Punho
do acelera-
d or • Verifique o funcionamento.
• Lubrifique os guias da câmara de
ar do compartimento do punho
do acelerador. √√√√√
30 *Luzes, sinais e in-
terruptores • Verifique o funcionamento.
• Ajuste o feixe do farol dianteiro.
√√√√√√
N.º ITEM
TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB7NP0P0.book Page 8 Tues day, October 6, 2020 2:40 PM

Manutenção periódica e ajustes
7-9
7
PAU72800

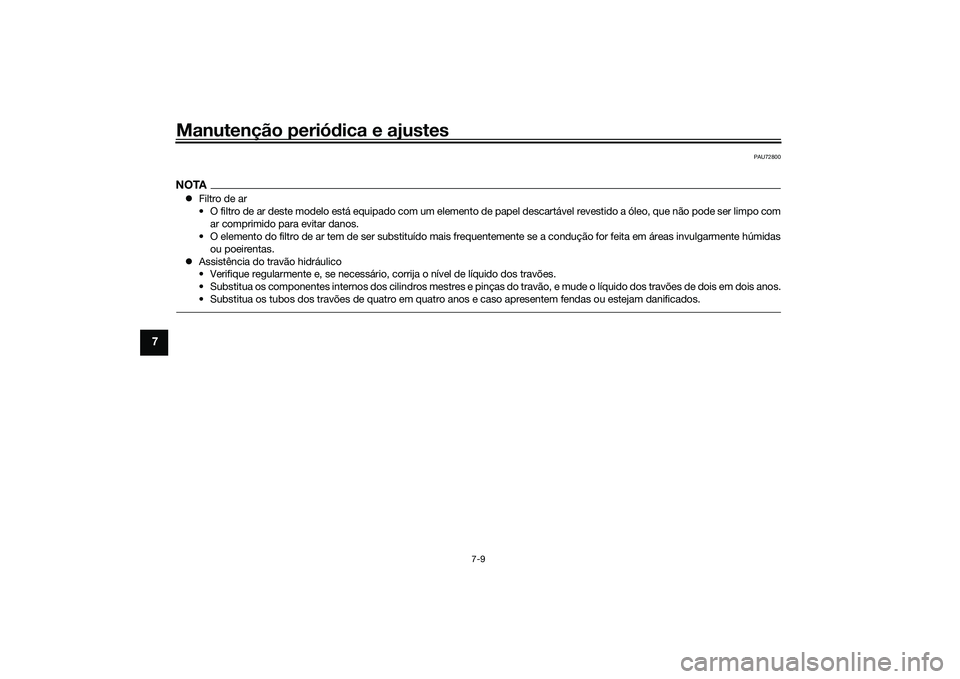

NOTA Filtro de ar
• O filtro de ar deste modelo está equipado com um elemento de papel descartável revestido a óleo, que não pode ser limpo com ar comprimido para evitar danos.
• O elemento do filtro de ar tem de ser substituído mais frequentemente se a condução for feita em áreas invulgarmente húmidas
ou poeirentas.
 Assistência do travão hidráulico
• Verifique regularmente e, se necessário, corrija o nível de líquido dos travões.
• Substitua os componentes internos dos cilindros mestres e pinças do travão, e mude o líquido dos travões de dois em dois anos.
• Substitua os tubos dos travões de quatro em quatro anos e caso apresentem fendas ou estejam danificados.
UB7NP0P0.book Page 9 Tues day, October 6, 2020 2:40 PM

Manutenção periódica e ajustes
7-10
7
PAU19653

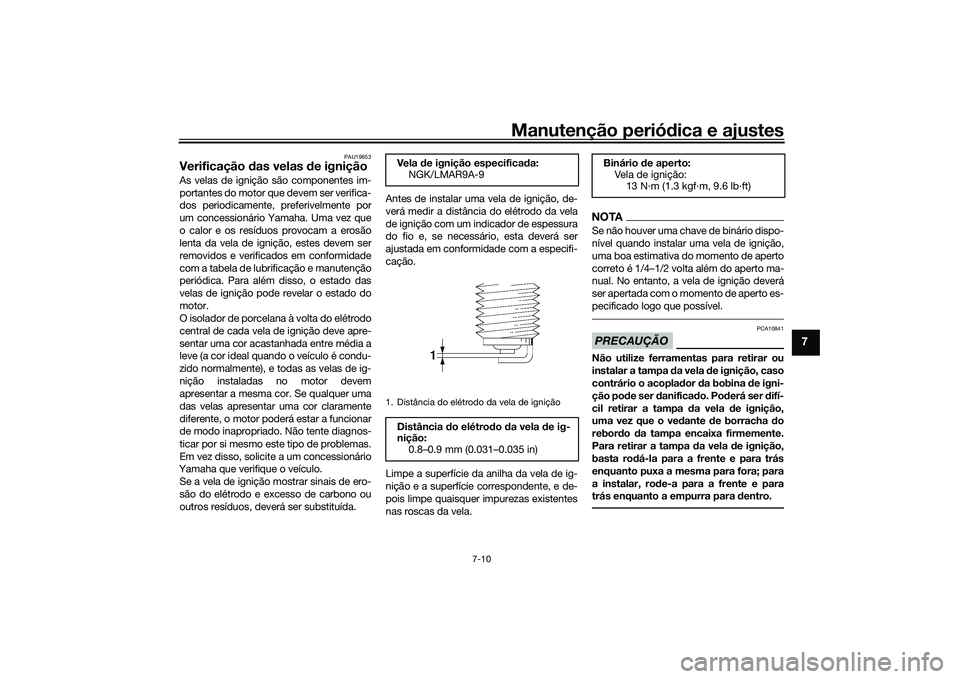

Verificação das velas de igniçãoAs velas de ignição são componentes im-
portantes do motor que devem ser verifica-
dos periodicamente, preferivelmente por
um concessionário Yamaha. Uma vez que
o calor e os resíduos provocam a erosão
lenta da vela de ignição, estes devem ser
removidos e verificados em conformidade
com a tabela de lubrificação e manutenção
periódica. Para além disso, o estado das
velas de ignição pode revelar o estado do
motor.
O isolador de porcelana à volta do elétrodo
central de cada vela de ignição deve apre-
sentar uma cor acastanhada entre média a
leve (a cor ideal quando o veículo é condu-
zido normalmente), e todas as velas de ig-
nição instaladas no motor devem
apresentar a mesma cor. Se qualquer uma
das velas apresentar uma cor claramente
diferente, o motor poderá estar a funcionar
de modo inapropriado. Não tente diagnos-
ticar por si mesmo este tipo de problemas.
Em vez disso, solicite a um concessionário
Yamaha que verifique o veículo.
Se a vela de ignição mostrar sinais de ero-
são do elétrodo e excesso de carbono ou
outros resíduos, deverá ser substituída. Antes de instalar uma vela de ignição, de-
verá medir a distância do elétrodo da vela
de ignição com um indicador de espessura
do fio e, se necessário, esta deverá ser
ajustada em conformidade com a especifi-
cação.
Limpe a superfície da anilha da vela de ig-
nição e a superfície correspondente, e de-
pois limpe quaisquer impurezas existentes
nas roscas da vela.
NOTASe não houver uma chave de binário dispo-
nível quando instalar uma vela de ignição,
uma boa estimativa do momento de aperto
correto é 1/4…1/2 volta além do aperto ma-
nual. No entanto, a vela de ignição deverá
ser apertada com o momento de aperto es-
pecificado logo que possível.PRECAUÇÃO
PCA10841
Não utilize ferramentas para retirar ou
instalar a tampa
da vela de ignição, caso
contrário o acopla dor da bobina de igni-
ção po de ser d anifica do. Po derá ser d ifí-
cil retirar a tampa da vela de ignição,
uma vez que o ve dante de borracha do
rebor do da tampa encaixa firmemente.
Para retirar a tampa da vela de ignição,
basta ro dá-la para a frente e para trás
enquanto puxa a mesma para fora; para
a instalar, ro de-a para a frente e para
trás enquanto a empurra para dentro.
Vela de ignição especifica da:
NGK/LMAR9A-9
1. Distância do elétrodo da vela de ignição
Distância do elétrod o da vela d e ig-
nição:
0.8–0.9 mm (0.031–0.035 in)
Binário d e aperto:
Vela de ignição:
13 N·m (1.3 kgf·m, 9.6 lb·ft)
UB7NP0P0.book Page 10 Tuesday, October 6, 2020 2:40 PM

Manutenção periódica e ajustes
7-11
7
PAU36112
LataEste modelo está equipado com uma lata
para prevenir a descarga de vapor de com-
bustível para a atmosfera. Antes de operar
este veículo, verifique sem falta o seguinte:
 Verifique as ligações dos tubos.
 Verifique todos os tubos e latas quan-
to a fendas ou danos. Substitua-a se
estiver danificada.
 Certifique-se de que o respiro da lata
não está bloqueado e limpe-o, se ne-
cessário.
PAU1990G
Óleo do motorO nível de óleo do motor deve ser verifica-
do regularmente. Para além disso, o óleo e
o cartucho do filtro de óleo devem ser
substituídos nos intervalos especificados
na tabela de manutenção periódica.PRECAUÇÃO
PCA11621
 Para evitar o patinar da embraia-
gem (uma vez que o óleo do motor
também lubrifica a embraiagem),
não misture quaisquer a ditivos quí-
micos. Não utilize óleos com a es-
pecificação para d iesel de “CD”
nem óleos d e qualidad e superior à
especificad a. Para além disso, não
utilize óleos denominad os “ENER-
GY CONSERVING II” ou superiores.
 Certifique-se de que não entra ne-
nhum material estranho no cárter.
Verificação do nível de óleo d o motor
1. Depois de aquecer o motor, aguarde alguns minutos para o nível de óleo
assentar para obter uma leitura corre-
ta.
2. Com o veículo numa superfície nivela- da, segure-o direito para obter uma
leitura correta.
3. Verifique a janela de verificação locali- zada na parte inferior direita do cárter.NOTAO óleo do motor deverá situar-se entre as
marcas de nível máximo e mínimo.
1. Lata
2. Respiradouro da lata
3. Tubo de descarga do depósito de combustí-vel
1 1
2
3 123
Óleo
do motor recomen dad o:
Consulte a página 9-1.
Quanti dad e de óleo:
Mudança de óleo: 2.80 L (2.96 US qt, 2.46 Imp.qt)
Com remoção do filtro de óleo:
3.20 L (3.38 US qt, 2.82 Imp.qt)
1. Tampa de enchimento de óleo do motor
2. Janela de verificação do nível de óleo do
motor
3. Marca do nível máximo
4. Marca do nível mínimo
11 21
2
34
UB7NP0P0.book Page 11 Tuesday, October 6, 2020 2:40 PM
