YAMAHA MT-09 2021 Manual de utilização (in Portuguese)

Informações relativas à segurança
1-4
1
Este veículo não foi concebi do para
puxar um reboque nem para ser
conjuga do com um si decar.
Acessórios Yamaha genuínos
A escolha de acessórios para o seu veículo
é uma decisão importante. Os acessórios
Yamaha genuínos, disponíveis apenas em concessionários Yamaha, foram concebi-
dos, testados e aprovados pela Yamaha
para utilização no seu veículo.
Muitas empresas sem ligação à Yamaha
fabricam peças e acessórios ou oferecem
outros tipos de modificações para veículos
Yamaha. A Yamaha não está numa posi-
ção que permita testar os produtos que es-
tas empresas do mercado de reposição
fabricam. Por este motivo, a Yamaha não
pode aprovar nem recomendar a utilização
de acessórios não comercializados pela
Yamaha, nem modificações não recomen-
dadas especificamente pela Yamaha, mes-
mo que a venda e a instalação seja
efetuada por um concessionário Yamaha.
Peças, acessórios e mod ificações do
merca do de reposição
Embora possa encontrar produtos do mer-
cado de reposição idênticos a acessórios
Yamaha genuínos ao nível de design e qua- lidade, deve reconhecer que alguns aces- sórios ou modificações do mercado de
reposição não são adequados devido aos
potenciais perigos para a sua segurança e
a de terceiros. A instalação de produtos do
mercado de reposição ou a implementação
de modificações no veículo que alterem
qualquer uma das suas características de
design e de funcionamento podem expô-lo
a si e a terceiros a um maior risco de feri-
mentos graves ou morte. O proprietário do
veículo é responsável por ferimentos rela-
cionados com alterações do mesmo.
Quando montar acessórios, tenha em
mente as seguintes linhas de orientação,
bem como as apresentadas na secção
“Carga”.
 Nunca instale acessórios nem trans-
porte carga que possam prejudicar o
desempenho do seu motociclo. Ins-
pecione cuidadosamente o acessório
antes de o utilizar, para se certificar de
que este não vai, de modo algum, afe-
tar a visibilidade para a estrada ou a
visibilidade nas curvas, limitar o per-
curso da suspensão, o percurso da
direção ou o funcionamento dos con-
trolos, nem ocultar luzes ou refletores.
• Os acessórios instalados na área do guiador ou da forquilha dianteira
podem criar instabilidade devido à
distribuição de peso inapropriada ou alterações aerodinâmicas. Se
forem colocados acessórios na
área do guiador ou da forquilha
dianteira, estes devem reduzidos
ao número indispensável e devem
ser tão leves quanto possível.
• Os acessórios volumosos ou gran- des podem afetar seriamente a es-
tabilidade do motociclo devido aos
efeitos aerodinâmicos. O vento
pode fazer o motociclo levantar da
estrada, ou este pode ficar instável
em zonas com ventos cruzados.
Estes acessórios também podem
causar instabilidade ao ultrapassar
ou ao ser ultrapassado por veículos
de grandes dimensões.
• Alguns acessórios podem deslocar o condutor da sua posição normal
de condução. Esta posição inapro-
priada limita a liberdade de movi-
mentos do condutor e pode limitar
a capacidade de controlo, pelo que
tais acessórios não são recomen-
dados.
 Tenha cuidado ao acrescentar aces-
sórios elétricos. Se os acessórios elé-
tricos excederem a capacidade do
sistema elétrico do motociclo pode
UB7NP0P0.book Page 4 Tues day, October 6, 2020 2:40 PM

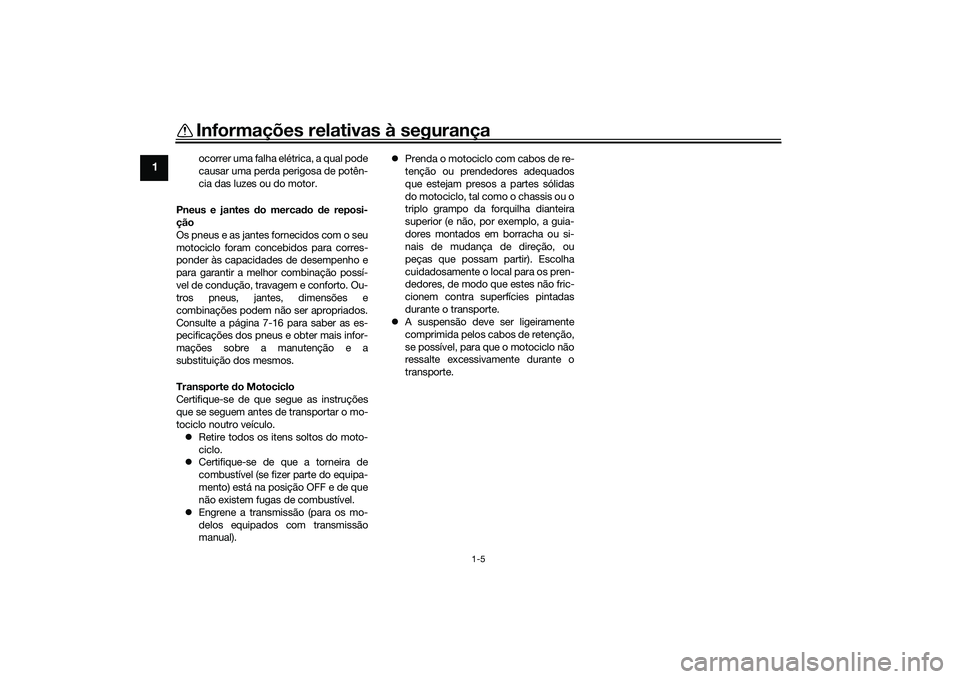

Informações relativas à segurança
1-5
1
ocorrer uma falha elétrica, a qual pode
causar uma perda perigosa de potên-
cia das luzes ou do motor.
Pneus e jantes d o mercado de reposi-
ção
Os pneus e as jantes fornecidos com o seu
motociclo foram concebidos para corres-
ponder às capacidades de desempenho e
para garantir a melhor combinação possí-
vel de condução, travagem e conforto. Ou-
tros pneus, jantes, dimensões e
combinações podem não ser apropriados.
Consulte a página 7-16 para saber as es-
pecificações dos pneus e obter mais infor-
mações sobre a manutenção e a
substituição dos mesmos.
Transporte do Motociclo
Certifique-se de que segue as instruções
que se seguem antes de transportar o mo-
tociclo noutro veículo.  Retire todos os itens soltos do moto-
ciclo.
 Certifique-se de que a torneira de
combustível (se fizer parte do equipa-
mento) está na posição OFF e de que
não existem fugas de combustível.
 Engrene a transmissão (para os mo-
delos equipados com transmissão
manual). 
Prenda o motociclo com cabos de re-
tenção ou prendedores adequados
que estejam presos a partes sólidas
do motociclo, tal como o chassis ou o
triplo grampo da forquilha dianteira
superior (e não, por exemplo, a guia-
dores montados em borracha ou si-
nais de mudança de direção, ou
peças que possam partir). Escolha
cuidadosamente o local para os pren-
dedores, de modo que estes não fric-
cionem contra superfícies pintadas
durante o transporte.
 A suspensão deve ser ligeiramente
comprimida pelos cabos de retenção,
se possível, para que o motociclo não
ressalte excessivamente durante o
transporte.
UB7NP0P0.book Page 5 Tues day, October 6, 2020 2:40 PM

Descrição
2-1
2
PAU10411
Vista esquerda
1,2 4
3
6
5
87
1. Ajustador de pré-carga da mola (página 4-26)
2. Ajustador da força amortecedora de compressão (página 4-26)
3. Bateria (página 7-30)
4. Assento (página 4-25)
5. Ajustador da força amortecedora de recuo (página 4-28)
6. Ajustador de pré-carga da mola (página 4-28)
7. Pedal de mudança de velocidades (página 4-19)
8. Cavilha de drenagem do óleo do motor (página 7-11)
UB7NP0P0.book Page 1 Tues day, October 6, 2020 2:40 PM

Descrição
2-2
2
PAU10421
Vista direita
1 2 3,4
5
9
10 6
78
1. Fusíveis (página 7-31)
2. Tampa do depósito de combustível (página 4-21)
3. Ajustador de pré-carga da mola (página 4-26)
4. Ajustador da força amortecedora de recuo (página 4-26)
5. Reservatório de refrigerante (página 7-14)
6. Janela de verificação do nível de óleo do motor (página 7-11)
7. Tampa de enchimento de óleo do motor (página 7-11)
8. Pedal do travão (página 4-20) 9. Interruptor da luz do travão traseiro (página 7-20)
10.Reservatório de líquido do travão traseiro (página 7-21)UB7NP0P0.book Page 2 Tues
day, October 6, 2020 2:40 PM

Descrição
2-3
2
PAU10431

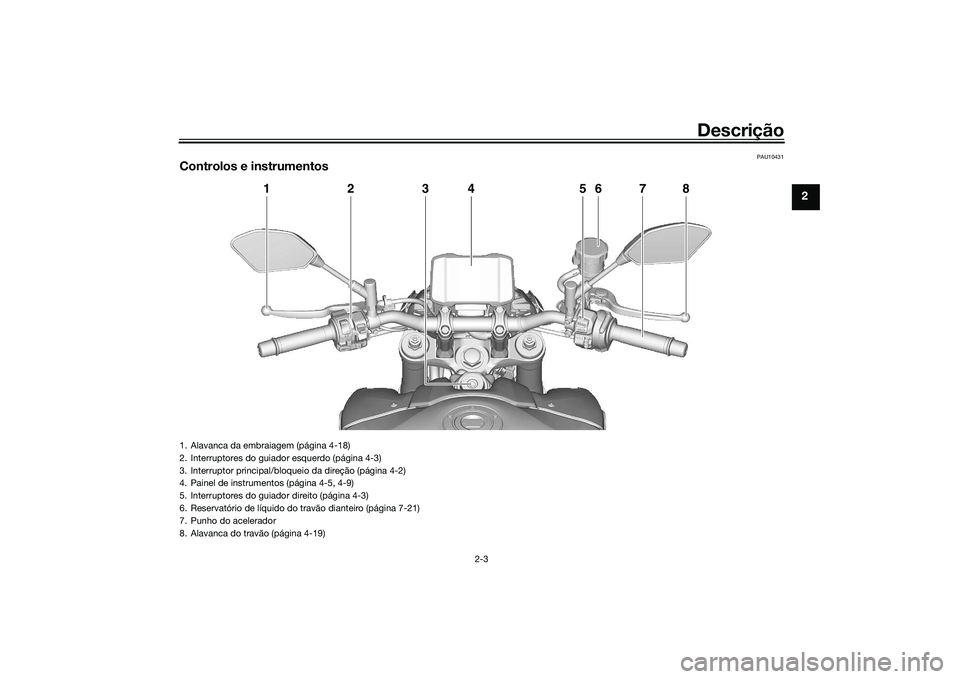

Controlos e instrumentos
1
2
4
6
5
7
8
3
1. Alavanca da embraiagem (página 4-18)
2. Interruptores do guiador esquerdo (página 4-3)
3. Interruptor principal/bloqueio da direção (página 4-2)
4. Painel de instrumentos (página 4-5, 4-9)
5. Interruptores do guiador direito (página 4-3)
6. Reservatório de líquido do travão dianteiro (página 7-21)
7. Punho do acelerador
8. Alavanca do travão (página 4-19)
UB7NP0P0.book Page 3 Tues day, October 6, 2020 2:40 PM

Características especiais
3-1
3
PAU91323
“D-MODE”O “D-MODE” é um sistema de desempe-
nho do motor controlado eletronicamente.
AVISO
PWA18440
Não mude o mo do de transmissão en-
quanto o veículo está em an damento.O sistema “D-MODE” é constituído por
4 mapas de controlo diferentes que regu-
lam a resposta e a potência do motor, ofe-
recendo assim uma variedade de modos
que se adaptam às preferências de cada
condutor e ao ambiente de condução.
D-MODE 1 - Resposta do motor desporti-
va
D-MODE 2 - Resposta do motor moderada
D-MODE 3 - Resposta do motor suave
D-MODE 4 - Resposta do motor suave e li-
mita a potência do mesmoNOTA O ponto de afinação atual do “D-MO-
DE” é indicado no visor MODE. (Con-
sulte a página 4-11.)
 O ponto de afinação atual do “D-MO-
DE” é gravado quando o veículo for
desligado. 
O “D-MODE” é controlado pelos inter-
ruptores MODE; consulte a página
4-4 para obter mais informações.
PAU91432
“TCS-MODE”Este modelo está equipado com tração re-
gulável e com os sistemas de controlo an-
tipatinagem e de elevação (TCS, SCS e
LIF). Estes estão agrupados no “TCS-MO-
DE”. O “TCS-MODE” possui 4 configura-
ções:
O “TCS-MODE M” é personalizável no
MENU de configurações, consulte a página
4-15.
TCS
O sistema de controlo de tração ajuda a
manter a tração durante a aceleração. Se
for detetado pelos sensores que a roda tra-
seira está a perder a aderência (patina-
gem), o sistema de controlo de tração
ativa-se para regular a potência do motor
para o nível necessário para restabelecer a
tração. O indicador luminoso do controlo
de estabilidade “ ” fica intermitente para
informar o condutor de que o controlo de
tração está ativado.
MODE TCS SCS LIF
TCS-MODE 1 111
TCS-MODE 2 222
TCS-MODE M 1, 2, 3 OFF,
1, 2, 3 OFF,
1, 2, 3
TCS-MODE OFF OFF OFF OFF
UB7NP0P0.book Page 1 Tues day, October 6, 2020 2:40 PM

Características especiais
3-2
3
Este sistema de controlo de tração ajusta-
se automaticamente em função do ângulo
de inclinação do veículo. Para maximizar a
aceleração, se o veículo estiver direito, o
controlo de tração aplicado é menor. Ao
efetuar uma curva, o controlo de tração
aplicado aumenta.NOTAO sistema de controlo de tração pode
ativar-se se o veículo passar numa
lomba.
 É possível que detete ligeiras altera-
ções nos sons produzidos no motor e
no escape quando o controlo de tra-
ção ou outros sistemas são ativados.
 O sistema de controlo de tração só
pode ser desativado ao definir o
“TCS-MODE” para “OFF” com os in-
terruptores MODE. Consulte a página
4-4 para obter mais informações so- bre o “TCS-MODE”.
 Quando o “TCS-MODE” estiver defi-
nido para “OFF”, os sistemas TCS,
SCS e LIF são todos desativados em
conjunto.
AVISO
PWA15433
O sistema de controlo de tração não
substitui uma con dução a dequa da às
con dições. O sistema d e controlo de tra-
ção não consegue impe dir a per da de
tração devi do a excesso de veloci dad e
na entra da de curvas, a aceleração ex-
cessiva em ângulos de gran de inclina-
ção ou d urante travagens e não impe de
a per da de a derência da ro da dianteira.
Tal como com qualquer veículo, tenha
cui dad o em superfícies que possam ser
escorregad ias e evite superfícies muito
escorregad ias.Quando o veículo está ligado, o sistema de
controlo de tração é ativado automatica-
mente. O sistema de controlo de tração só
pode ser ligado ou desligado manualmente
quando a chave está na posição “ON” e o
motociclo parado.
NOTA
ajudar a libertar a roda traseira se o moto-
ciclo ficar preso na lama, areia ou noutra
superfície mole.PRECAUÇÃO
PCA16801
Utilize apenas os pneus especificad os.
(Consulte a página 7-16.) A utilização de
pneus com outras d imensões impedirá
que o sistema d e controlo de tração
controle a rotação do pneu com preci-
são.SCS
O sistema de controlo da patinagem regula
o débito de potência do motor quando é
detetada uma patinagem lateral na roda
traseira. O débito de potência é ajustado
com base nos dados provenientes da IMU
(Unidade de Medida Inercial). Este sistema
de apoio ao TCS contribui para uma con-
dução mais suave.
LIF
O sistema de controlo de elevação reduz a
velocidade a que a roda dianteira se eleva
no decurso de uma aceleração extrema,
como sucede nos arranques ou saídas em
TCS
UB7NP0P0.book Page 2 Tues day, October 6, 2020 2:40 PM

Características especiais
3-3
3
curva. Quando é detetada uma elevação
da roda dianteira, a potência do motor é re-
gulada de modo a diminuir essa elevação
mantendo uma boa aceleração.
PAU91340

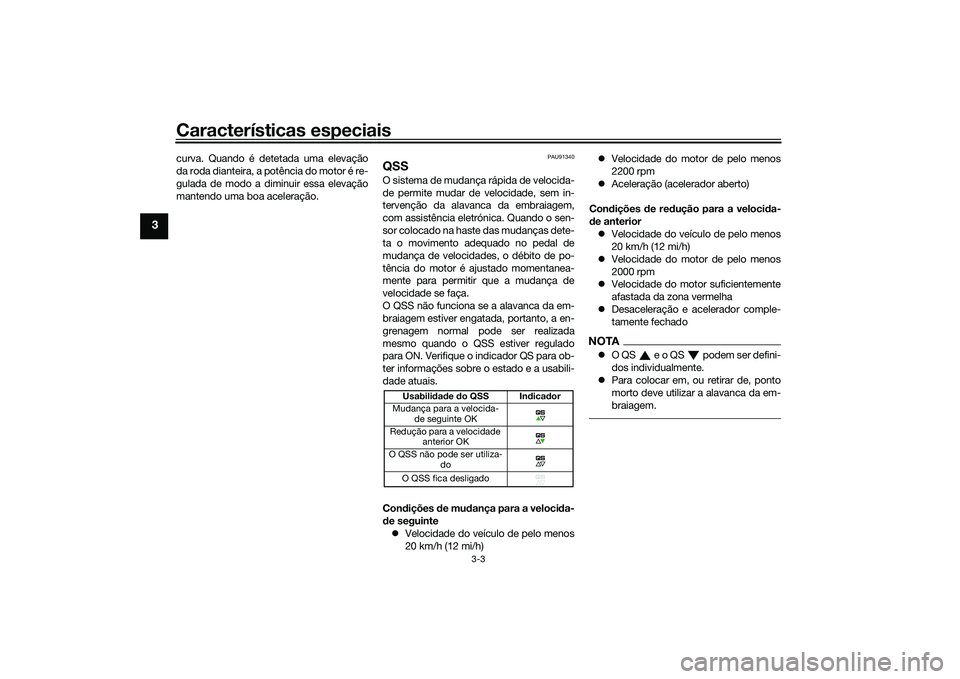

QSSO sistema de mudança rápida de velocida-
de permite mudar de velocidade, sem in-
tervenção da alavanca da embraiagem,
com assistência eletrónica. Quando o sen-
sor colocado na haste das mudanças dete-
ta o movimento adequado no pedal de
mudança de velocidades, o débito de po-
tência do motor é ajustado momentanea-
mente para permitir que a mudança de
velocidade se faça.
O QSS não funciona se a alavanca da em-
braiagem estiver engatada, portanto, a en-
grenagem normal pode ser realizada
mesmo quando o QSS estiver regulado
para ON. Verifique o indicador QS para ob-
ter informações sobre o estado e a usabili-
dade atuais.
Condições de mu dança para a veloci da-
d e seguinte
 Velocidade do veículo de pelo menos
20 km/h (12 mi/h) 
Velocidade do motor de pelo menos
2200 rpm
 Aceleração (acelerador aberto)
Con dições de re dução para a veloci da-
d e anterior
 Velocidade do veículo de pelo menos
20 km/h (12 mi/h)
 Velocidade do motor de pelo menos
2000 rpm
 Velocidade do motor suficientemente
afastada da zona vermelha
 Desaceleração e acelerador comple-
tamente fechado
NOTAO QS e o QS podem ser defini-
dos individualmente.
 Para colocar em, ou retirar de, ponto
morto deve utilizar a alavanca da em-
braiagem.
Usabili dad e do QSS In dica dor
Mudança para a velocida- de seguinte OK
Redução para a velocidade anterior OK
O QSS não pode ser utiliza- do
O QSS fica desligado
UB7NP0P0.book Page 3 Tues day, October 6, 2020 2:40 PM

Características especiais
3-4
3
PAU91350

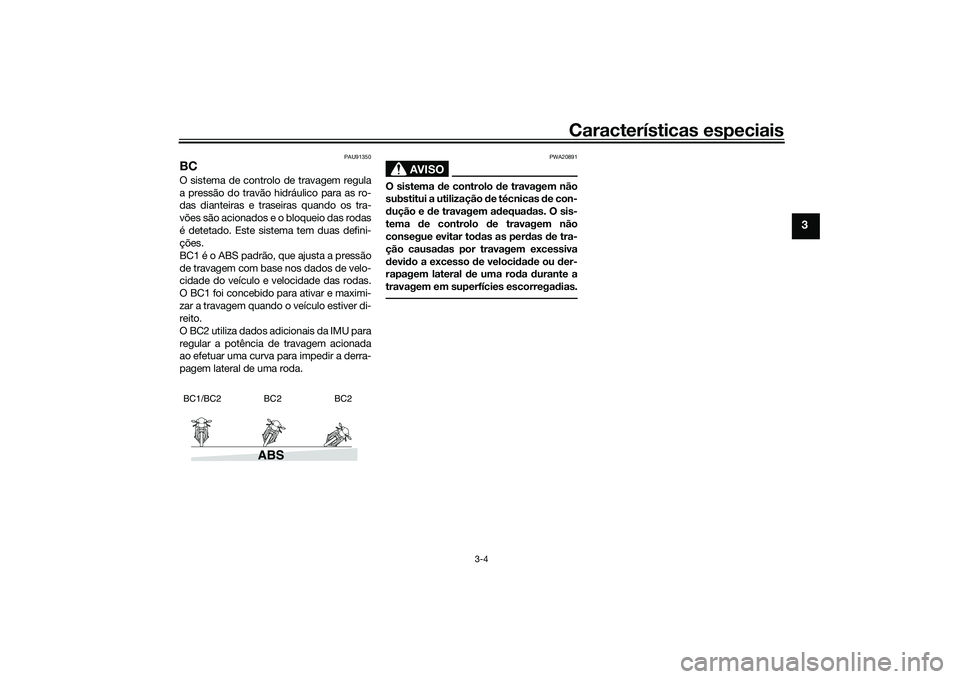

BCO sistema de controlo de travagem regula
a pressão do travão hidráulico para as ro-
das dianteiras e traseiras quando os tra-
vões são acionados e o bloqueio das rodas
é detetado. Este sistema tem duas defini-
ções.
BC1 é o ABS padrão, que ajusta a pressão
de travagem com base nos dados de velo-
cidade do veículo e velocidade das rodas.
O BC1 foi concebido para ativar e maximi-
zar a travagem quando o veículo estiver di-
reito.
O BC2 utiliza dados adicionais da IMU para
regular a potência de travagem acionada
ao efetuar uma curva para impedir a derra-
pagem lateral de uma roda.
AVISO
PWA20891
O sistema de controlo d e travagem não
substitui a utilização de técnicas d e con-
d ução e d e travagem ad equadas. O sis-
tema de controlo de travagem não
consegue evitar to das as per das de tra-
ção causad as por travagem excessiva
d evi do a excesso de veloci dad e ou d er-
rapagem lateral de uma ro da durante a
travagem em superfícies escorrega dias.
ABS
BC1/BC2 BC2 BC2
UB7NP0P0.book Page 4 Tuesday, October 6, 2020 2:40 PM

Funções dos controlos e instrumentos
4-1
4
PAU1097B
Sistema imobilizad orEste veículo está equipado com um siste-
ma imobilizador para evitar o roubo através
da reconfiguração de códigos nas chaves
normais. Este sistema é composto pelo se-
guinte:
 uma chave de reconfiguração do có-
digo
 duas chaves normais
 um transmissor-recetor (em cada
chave)
 uma unidade imobilizadora (no veícu-
lo)
 uma ECU (no veículo)
 um indicador luminoso do sistema
(página 4-7) Sobre as chaves
A chave de reconfiguração do código é uti-
lizada para registar códigos em cada uma
das chaves de série. Guarde a chave de re-
configuração do código num local seguro.
Use uma chave normal para as operações
diárias.
Quando for necessária uma substituição
ou reconfiguração de chaves, leve o veícu-
lo, a chave de reconfiguração do código e
quaisquer chaves normais que ainda exis-
tam a um concessionário Yamaha, para se-
rem reconfiguradas.
NOTA
Mantenha as chaves normais e as
chaves de outros sistemas imobiliza-
dores afastadas da chave de reconfi-
guração do código.
 Mantenha as chaves de outro sistema
imobilizador afastadas do interruptor
principal, uma vez que podem causar
interferência no sinal.PRECAUÇÃO
PCA11823
NÃO PERCA A CHAVE DE RECONFIGU-
RAÇÃO DO CÓDIGO! SE A PERDER
CONTACTE O CONCESSIONÁRIO IME-
DIATAMENTE! Se per der a chave de re-
configuração do cód igo, as chaves
pa drão existentes continuam a po der ser utiliza
das para ligar o veículo. No en-
tanto, não é possível configurar uma
nova chave pad rão. Se todas as chaves
tiverem si do per did as ou danificad as,
será necessário substituir to do o siste-
ma imobiliza dor. Por isso, as chaves d e-
vem ser trata das com cui dad o.
 Não mergulhar em água.
 Não expor a temperaturas eleva-
das.
 Não colocar próximo de ímanes.
 Não colocar junto d e objetos que
emitam sinais elétricos.
 Não tratar d e forma descuidad a.
 Não esmagar ou alterar.
 Não desmontar.
 Não coloque duas chaves d e um
sistema imobilizad or no mesmo
porta-chaves.
1. Chave de reconfiguração do código (verme- lha)
2. Chaves standard (pretas)UB7NP0P0.book Page 1 Tues day, October 6, 2020 2:40 PM
