Commandes et instruments
4-22
4
FAU13077
Bouchon du réservoir de carbu-
rantOuverture du bouchon du réservoir de
carburant
Ouvrir le cache-serrure du bouchon du ré-
servoir de carburant, introduire la clé, puis
la tourner de 1/4 tour dans le sens des
aiguilles d’une montre. La serrure est alors
déverrouillée et le bouchon du réservoir de
carburant peut être ouvert. Fermeture
du bouchon du réservoir d e
carburant
La clé étant toujours en place, appuyer sur
le bouchon du réservoir de carburant. Tour-
ner la clé d’1/4 de tour dans le sens inverse
des aiguilles d’une montre, la retirer, puis
refermer le cache-serrure.
N.B.Le bouchon ne peut être refermé si la clé


fermé et verrouillé correctement.
AVERTISSEMENT
FWA11092
S’assurer que le bouchon du réservoir
d e carburant est refermé correctement
après avoir effectué le plein. Une fuite de
carburant constitue un risque d’incen-
d ie.
FAU13222
CarburantS’assurer que le niveau d’essence est suf-
fisant.
AVERTISSEMENT
FWA10882
L’essence et les vapeurs d ’essence sont
extrêmement inflammables. Pour limiter
les risques d’incen dies et d’explosions,
et donc de blessures, lors des ravitaille-
ments, il convient d e suivre ces instruc-
tions.1. Avant de faire le plein, couper le mo- teur et s’assurer que personne n’a en-
fourché le véhicule. Ne jamais effec-
tuer le plein à proximité d’étincelles,
de flammes ou d’autres sources de
chaleur, telles que les chauffe-eau et
séchoirs, et surtout, ne pas fumer.
2. Ne pas remplir le réservoir de carbu- rant à l’excès. En effectuant le plein de
carburant, veiller à introduire l’embout
du tuyau de la pompe dans l’orifice de
remplissage du réservoir de carbu-
rant. Ne pas remplir au-delà du fond
du tube de remplissage. Comme le
carburant se dilate en se réchauffant,
du carburant risque de s’échapper du
réservoir sous l’effet de la chaleur du
moteur ou du soleil.
1. Cache-serrure du bouchon de réservoir de carburant
2. Déverrouiller.
1
2
UB7NF0F0.book Page 22 Monday, October 5, 2020 3:27 PM

Commandes et instruments
4-23
4
3. Essuyer immédiatement toute coulure
de carburant. ATTENTION : Essuyer
immé diatement toute coulure de
carburant à l’ai de d’un chiffon pro-
pre, sec et doux. En effet, le carbu-
rant risque d ’abîmer les surfaces
peintes ou les pièces en plastique.
[FCA10072]
4. Bien veiller à fermer correctement le bouchon du réservoir de carburant.
AVERTISSEMENT
FWA15152
L’essence est délétère et peut provo-
quer blessures ou la mort. Manipuler
l’essence avec pru dence. Ne jamais si-
phonner de l’essence avec la bouche. En
cas d’ingestion d’essence, d’inhalation
importante de vapeur d’essence ou d
’éclaboussure dans les yeux, consulter
immé diatement un mé decin. En cas
d ’éclaboussure d’essence sur la peau,
se laver immé diatement à l’eau et au sa-
von. En cas d’éclaboussure d’essence
sur les vêtements, changer immé diate-
ment de vêtements.
FAU86072
Ce moteur Yamaha fonctionne avec de
l’essence sans plomb ayant un indice d’oc-
tane recherche égal ou supérieur à 95. Si
des cognements ou cliquetis surviennent,
utiliser une essence de marque différente
ou ayant un indice d’octane supérieur.
N.B. Ce repère identifie le carburant re-
commandé pour ce véhicule tel que
spécifié par la réglementation euro-
péenne (EN228).
 Vérifier que l’embout du tuyau de la
pompe à essence présente le même
repère d’identification du carburant.Carburants essence-alcool
Il existe deux types de carburants essence-
alcool : le carburant à l’éthanol et le carbu-
rant au méthanol. Le carburant à l’éthanol
peut être utilisé lorsque la concentration en
éthanol ne dépasse pas 10 % (E10).
Yamaha déconseille l’utilisation de carbu- rant au méthanol. En effet, celui-ci risque
d’endommager le système d’alimentation
en carburant ou de modifier le comporte-
ment du véhicule.
1. Tube de remplissage du réservoir de carbu- rant
2. Niveau de carburant maximum
1
2
Carburant recomman dé:
Essence sans plomb (E10 accep-
table)
In dice d’octane (RON) :
95
Capacité du réservoir de carburant :
14 L (3.7 US gal, 3.1 Imp.gal)
Réserve du réservoir de carburant :
2.8 L (0.74 US gal, 0.62 Imp.gal)
E5
E10
UB7NF0F0.book Page 23 Monday, October 5, 2020 3:27 PM

Commandes et instruments
4-24
4
ATTENTION
FCA11401
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb en dommagerait gravement cer-
taines pièces d u moteur, telles que les
soupapes, les segments, ainsi que le
système d’échappement.
FAU86160
Durite de trop-plein du réservoir
d e carburantLa durite de trop-plein du réservoir de car-
burant évacue l’excès d’essence et
l’éloigne en toute sécurité du véhicule.
Avant d’utiliser le véhicule :
 S’assurer que la durite de trop-plein
du réservoir de carburant est bran-
chée correctement.
 S’assurer que la durite de trop-plein
du réservoir de carburant n’est ni cra-
quelée ni autrement endommagée, et
la remplacer si nécessaire.
 S’assurer que la durite de trop-plein
n’est pas obstruée et, si nécessaire, la
nettoyer. 
S’assurer que la durite de trop-plein
du réservoir de carburant est bien pla-
cée comme illustré.
N.B.Se référer à la page 7-10 pour des informa-

sence.
1. Durite de trop-plein de réservoir de carbu-
rant
2. Repère blanc
3. Collier
1 1 1
32 2 2
UB7NF0F0.book Page 24 Monday, October 5, 2020 3:27 PM

Commandes et instruments
4-25
4
FAU13435
Pot catalytiqueLe système d’échappement contient un ou
plusieurs pots catalytiques destinés à ré-
duire les émissions d’échappement no-
cives.
AVERTISSEMENT
FWA10863
Le système d ’échappement est brûlant
lorsque le moteur a tourné. Pour éviter
tout risque d’incen die et de brûlures :
 Ne pas garer le véhicule à proximité
d’objets ou matériaux posant un
risque d’incen die, tel que de l’herbe
ou d’autres matières facilement in-
flammables.
 Garer le véhicule d e façon à limiter
les risques que des piétons ou des
enfants touchent le circuit d’échap-
pement brûlant.
 S’assurer que le système d’échap-
pement est refroi di avant d’effec-
tuer tout travail sur le véhicule.
 Ne pas faire tourner le moteur au
ralenti pour plus de quelques minu-
tes. Un ralenti prolongé pourrait
provoquer une accumulation de
chaleur.
FAU57992
SelleDépose de la selle
1. Ouvrir le cache-serrure de selle, intro- duire la clé dans la serrure, puis la
tourner dans le sens inverse des
aiguilles d’une montre.
2. Tout en maintenant la clé à cette posi- tion, faire glisser le selle vers l’arrière
puis relever l’arrière de la selle, puis
retirer celle-ci.
Mise en place de la selle
1. Introduire les ergots dans les supports
de selle, comme illustré. 2. Appuyer ensuite sur l’arrière de la selle
afin de la refermer correctement.
3. Retirer la clé.
N.B.
place avant de démarrer.
1. Cache-serrure de selle
2. Serrure de selle
3. Déverrouiller.
33
1 23
1 2
1. Patte de fixation
2. Support de selle2 2 2 1
1
UB7NF0F0.book Page 25 Monday, October 5, 2020 3:27 PM

Commandes et instruments
4-26
4
FAU91560
Position du repose-pie d d u piloteLes repose-pieds du pilote peuvent être ré-
glés sur l’une des deux positions. Les re-
pose-pieds sont réglés en usine sur la po-
sition basse. Confier le réglage des
positions des repose-pieds du pilote à un
concessionnaire Yamaha.
FAU46833
Position du gui don La hauteur du guidon est réglable sur deux
positions pour un réglage adapté au pilote.
Confier le réglage de la position du guidon
à un concessionnaire Yamaha.
FAU76345
Réglage de la fourche
AVERTISSEMENT
FWA14671
Toujours régler la précontrainte du res-
sort sur le même réglage pour les deux
bras de fourche. Un réglage mal équili-
bré risque de réd uire la maniabilité et la
stabilité du véhicule.Chaque bras de fourche est équipé d’une
vis de réglage de la précontrainte de res-
sort, le bras de fourche droit est équipé
d’une vis de réglage de la force d’amortis-
sement à la détente et le bras de fourche
gauche d’une vis de réglage de la force
d’amortissement à la compression.ATTENTION
FCA10102
Ne jamais d épasser les limites maxi-
mum ou minimum afin d’éviter d’en dom-
mager le mécanisme.Précontrainte du ressort
Tourner le boulon de réglage dans le sens
(a) pour augmenter la précontrainte du res-
sort.
Tourner le boulon de réglage dans le sens
(b) pour diminuer la précontrainte du res-
sort.
1. Guidon
1
UB7NF0F0.book Page 26 Monday, October 5, 2020 3:27 PM

Commandes et instruments
4-27
4
Le réglage de la précontrainte de ressort
est déterminé en effectuant la mesure A
(voir illustration). Plus la distance A est
courte, plus la précontrainte de ressort est
élevée ; plus la distance A est grande, plus
la précontrainte de ressort est réduite. Force
d’amortissement à la détente
La force d’amortissement à la détente ne
s’ajuste que sur le bras de fourche droit.
Tourner la vis de réglage dans le sens (a)
pour augmenter la force d’amortissement à
la détente.
Tourner la vis de réglage dans le sens (b)
pour diminuer la force d’amortissement à la
détente.
Pour définir la force d’amortissement à la
détente, tourner le dispositif de réglage
dans le sens (a) jusqu’à ce qu’il s’arrête,
puis compter les déclics dans le sens (b).
N.B.Bien veiller à effectuer ce réglage sur le
bras de fourche droit.
N.B. Lors de la rotation du dispositif de ré-
glage de la force d’amortissement
dans le sens (a), la position 0 déclic et
la position 1 déclic peuvent être iden-
tiques.
 Lorsque le dispositif de réglage de la
force d’amortissement est tourné
dans le sens (b), il risque de s’encli-
1. Boulon de réglage de la précontrainte du
ressort
1. Distance A
(b) 1 1 1
(a)
(b)(a)
1
Réglage
de la précontrainte du
ressort :
Minimum (réglage souple) :Distance A = 19.0 mm (0.75 in)
Standard :
Distance A = 15.0 mm (0.59 in)
Maximum (réglage dur) : Distance A = 4.0 mm (0.16 in)
1. Vis de réglage de la force d’amortissement à
la détenteRéglage de l’amortissement à la
d étente :
Minimum (réglage souple) : 11 déclic(s) dans le sens (b)
Standard : 6 déclic(s) dans le sens (b)
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)
(b)
1 1 1
(a)
UB7NF0F0.book Page 27 Monday, October 5, 2020 3:27 PM

Commandes et instruments
4-28
4
queter au-delà du nombre de réglages
minimum indiqué, cependant ces ré-
glages sont inefficaces et risquent
d’endommager la suspension.
Force d’amortissement à la compres-
sion
La force d’amortissement à la compression
ne s’ajuste que sur le bras de fourche gau-
che.
Tourner la vis de réglage dans le sens (a)
pour augmenter la force d’amortissement à
la compression.
Tourner la vis de réglage dans le sens (b)
pour diminuer la force d’amortissement à la
compression.
Pour définir la force d’amortissement à la
compression, tourner le dispositif de ré-
glage dans le sens (a) jusqu’à ce qu’il s’ar-
rête, puis compter les déclics dans le sens
(b).N.B.Bien veiller à effectuer ce réglage sur le
bras de fourche gauche.
N.B. Lors de la rotation du dispositif de ré-
glage de la force d’amortissement
dans le sens (a), la position 0 déclic et
la position 1 déclic peuvent être iden-
tiques.
 Lorsque le dispositif de réglage de la
force d’amortissement est tourné
dans le sens (b), il risque de s’encli- queter au-delà du nombre de réglages
minimum indiqué, cependant ces ré-
glages sont inefficaces et risquent
d’endommager la suspension.1. Vis de réglage de la force d’amortissement à
la compression
Réglage de l’amortissement à la
compression : Minimum (réglage souple) :11 déclic(s) dans le sens (b)
Standard : 6 déclic(s) dans le sens (b)
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)
(b)
1 1 1
(a)
UB7NF0F0.book Page 28 Monday, October 5, 2020 3:27 PM

Commandes et instruments
4-29
4
FAU57944
Réglage du combiné ressort-
amortisseurLe combiné ressort-amortisseur est équipé
d’une bague de réglage de la précontrainte
de ressort et d’une vis de réglage de la
force d’amortissement à la détente.ATTENTION
FCA10102
Ne jamais dépasser les limites maxi-
mum ou minimum afin d’éviter d’en dom-
mager le mécanisme.Précontrainte du ressort
Tourner la bague de réglage dans le sens
(a) pour augmenter la précontrainte du res-
sort.
Tourner la bague de réglage dans le sens
(b) pour diminuer la précontrainte du res-
sort.
Il faut veiller à bien aligner l’encoche appro-
priée figurant sur la bague de réglage et
l’indicateur de position figurant sur l’amor-
tisseur.
N.B.
ciale et de la rallonge incluses dans la
trousse de réparation.
Force d’amortissement à la d étente
Tourner la vis de réglage dans le sens (a)
pour augmenter la force d’amortissement à
la détente.
Tourner la vis de réglage dans le sens (b)
pour diminuer la force d’amortissement à la
détente.
Pour définir la force d’amortissement à la
détente, tourner le dispositif de réglage
dans le sens (a) jusqu’à ce qu’il s’arrête,
puis compter les tours dans le sens (b).
1. Bague de réglage de la précontrainte de res- sort
2. Rallonge
3. Clé spéciale
4. Indicateur de positionRéglage de la précontrainte du
ressort : Minimum (réglage souple) :1
Standard : 4
Maximum (réglage dur) :
7
7654321
4
1 1 1
2 2
3 3
(a) (a) (a)
(b) (b) (b)
1. la détenteRéglage de l’amortissement à la
d étente :
Minimum (réglage souple) :
2 1/2 tour(s) dans le sens (b)
Standard : 1 tour(s) dans le sens (b)
Maximum (réglage dur) : 0 tour(s) dans le sens (b)
1(a)
(b)
UB7NF0F0.book Page 29 Monday, October 5, 2020 3:27 PM

Commandes et instruments
4-30
4

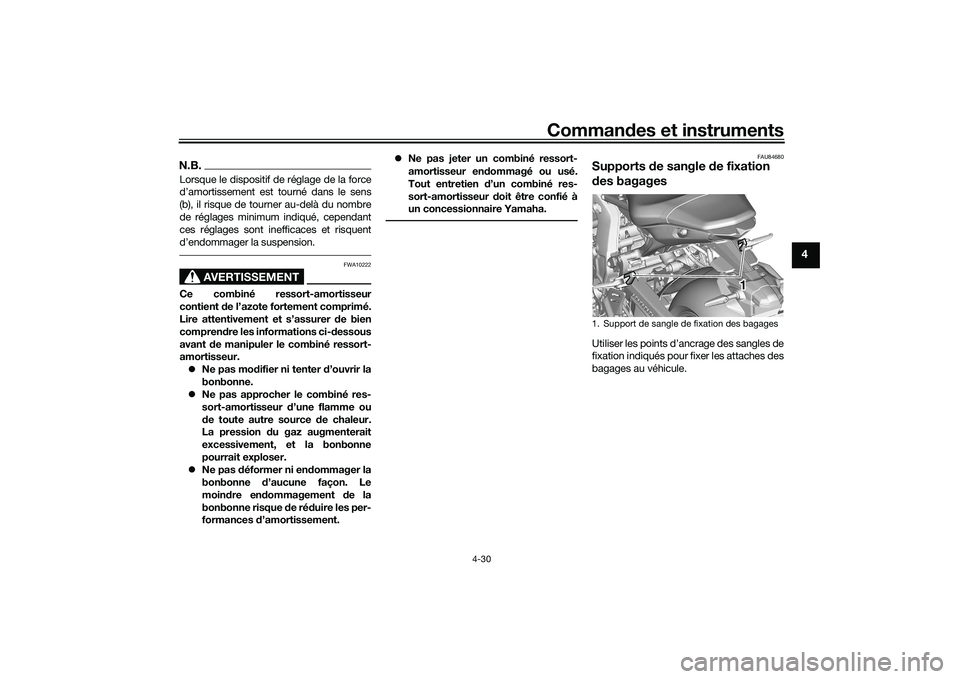

N.B.Lorsque le dispositif de réglage de la force
d’amortissement est tourné dans le sens
(b), il risque de tourner au-delà du nombre
de réglages minimum indiqué, cependant
ces réglages sont inefficaces et risquent
d’endommager la suspension.
AVERTISSEMENT
FWA10222
Ce combiné ressort-amortisseur
contient de l’azote fortement comprimé.
Lire attentivement et s’assurer de bien
compren dre les informations ci- dessous
avant de manipuler le combiné ressort-
amortisseur.
 Ne pas mo difier ni tenter d ’ouvrir la
bonbonne.
 Ne pas approcher le combiné res-
sort-amortisseur d’une flamme ou
d e toute autre source d e chaleur.
La pression d u gaz augmenterait
excessivement, et la bonbonne
pourrait exploser.
 Ne pas déformer ni en dommager la
bonbonne d’aucune façon. Le
moin dre en dommagement de la
bonbonne risque de ré duire les per-
formances d’amortissement. 
Ne pas jeter un combiné ressort-
amortisseur en dommagé ou usé.
Tout entretien d’un combiné res-
sort-amortisseur doit être confié à
un concessionnaire Yamaha.
FAU84680
Supports de sangle d e fixation
d es bagagesUtiliser les points d’ancrage des sangles de
fixation indiqués pour fixer les attaches des
bagages au véhicule.1. Support de sangle de fixation des bagages
1 1 1
UB7NF0F0.book Page 30 Monday, October 5, 2020 3:27 PM

Commandes et instruments
4-31
4
FAU77390
Connecteurs pour accessoire à
courant continuCe véhicule est équipé d’un connecteur
pour accessoire à courant continu et d’un
connecteur pour chauffe-poignée à cou-
rant continu. Consulter le concessionnaire
Yamaha local avant de monter tout acces- soire.
FAU15306
Béquille latéraleLa béquille latérale est située sur le côté
gauche du cadre. Relever ou déployer la
béquille latérale avec le pied tout en main-
tenant le véhicule à la verticale.N.B.Le contacteur intégré à la béquille latérale



allumage, se reporter
à la section suivante.)
AVERTISSEMENT
FWA10242
Ne pas rouler la béquille latérale dé-
ployée ou ne se relevant pas correcte-
ment. Celle-ci pourrait toucher le sol et
d istraire le pilote, qui pourrait per dre le
contrôle du véhicule. Le circuit d u
coupe-circuit d’allumage de Yamaha
permet de rappeler au pilote qu’il doit re-
lever la béquille latérale avant d e se met-
tre en route. Il convient donc de contrô-
ler régulièrement ce système et de le
faire réparer par un concessionnaire
Yamaha en cas de mauvais fonctionne-
ment.
FAU57952
Coupe-circuit d’allumage Ce dispositif empêche le démarrage du
moteur en prise tant que le levier d’em-
brayage n’est pas tiré et que la béquille la-
térale n’est pas relevée. Il arrête également
le moteur si la béquille latérale est abaissée
alors qu’un rapport est engagé.
Contrôler régulièrement ce système via la
procédure suivante.N.B. Ce contrôle est le plus fiable lorsque
effectué le moteur chaud.
 Voir les pages 4-2 et 4-3 pour des in-
formations sur le fo nctionnement des
contacteurs.
UB7NF0F0.book Page 31 Monday, October 5, 2020 3:27 PM
