Besondere Merkmale
3-4
3
GAU91350

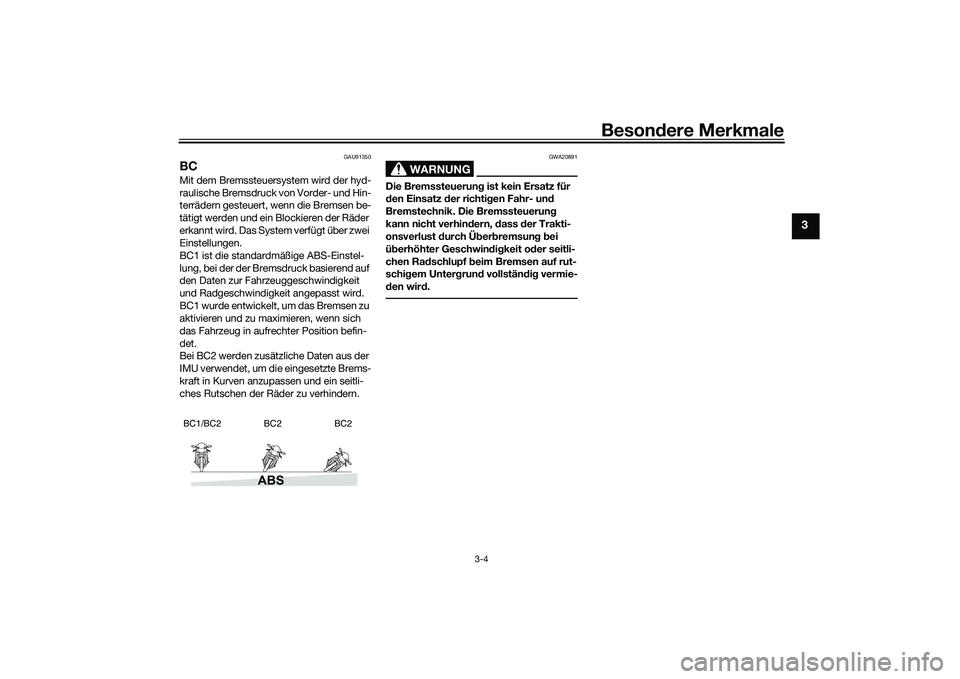

BCMit dem Bremssteuersystem wird der hyd-
raulische Bremsdruck von Vorder- und Hin-
terrädern gesteuert, wenn die Bremsen be-
tätigt werden und ein Blockieren der Räder
erkannt wird. Das System verfügt über zwei
Einstellungen.
BC1 ist die standardmäßige ABS-Einstel-
lung, bei der der Bremsdruck basierend auf
den Daten zur Fahrzeuggeschwindigkeit
und Radgeschwindigkeit angepasst wird.
BC1 wurde entwickelt, um das Bremsen zu
aktivieren und zu maximieren, wenn sich
das Fahrzeug in aufrechter Position befin-
det.
Bei BC2 werden zusätzliche Daten aus der
IMU verwendet, um die eingesetzte Brems-
kraft in Kurven anzupassen und ein seitli-
ches Rutschen der Räder zu verhindern.
WARNUNG
GWA20891
Die Bremssteuerung ist kein Ersatz für
den Einsatz der richtigen Fahr- und
Bremstechnik. Die Bremssteuerung
kann nicht verhindern, dass der Trakti-
onsverlust durch Überbremsung bei
überhöhter Geschwindigkeit oder seitli-
chen Radschlupf beim Bremsen auf rut-
schigem Untergrund vollständig vermie-
den wird.
ABS
BC1/BC2 BC2BC2
UB7NG1G0.book Page 4 Thursday, August 26, 2021 1:50 PM

Funktionen der Instrumente und Bedienungselemente
4-1
4
GAU1097B

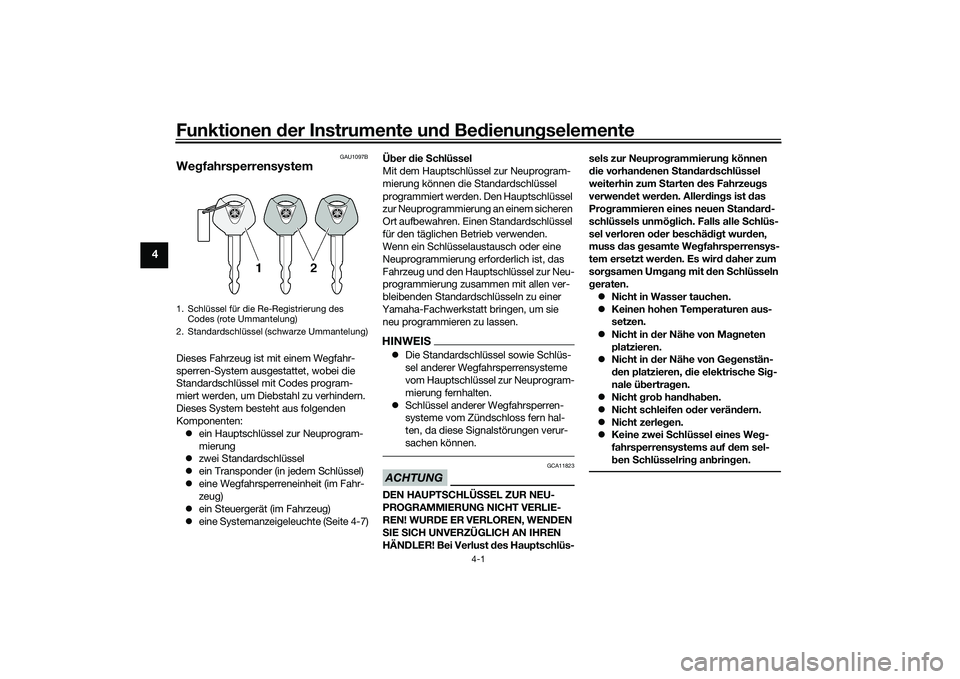

WegfahrsperrensystemDieses Fahrzeug ist mit einem Wegfahr-
sperren-System ausgestattet, wobei die
Standardschlüssel mit Codes program-
miert werden, um Diebstahl zu verhindern.
Dieses System besteht aus folgenden
Komponenten:
 ein Hauptschlüssel zur Neuprogram-
mierung
 zwei Standardschlüssel
 ein Transponder (in jedem Schlüssel)
 eine Wegfahrsperreneinheit (im Fahr-
zeug)
 ein Steuergerät (im Fahrzeug)
 eine Systemanzeigeleuchte (Seite 4-7) Über die Schlüssel
Mit dem Hauptschlüssel zur Neuprogram-
mierung können die Standardschlüssel
programmiert werden. Den Hauptschlüssel
zur Neuprogrammierung an einem sicheren
Ort aufbewahren. Einen Standardschlüssel
für den täglichen Betrieb verwenden.
Wenn ein Schlüsselaustausch oder eine
Neuprogrammierung erforderlich ist, das
Fahrzeug und den Hauptschlüssel zur Neu-
programmierung zusammen mit allen ver-
bleibenden Standardschlüsseln zu einer
Yamaha-Fachwerkstatt bringen, um sie neu programmieren zu lassen.
HINWEIS Die Standardschlüssel sowie Schlüs-
sel anderer Wegfahrsperrensysteme
vom Hauptschlüssel zur Neuprogram-
mierung fernhalten.
 Schlüssel anderer Wegfahrsperren-
systeme vom Zündschloss fern hal-
ten, da diese Signalstörungen verur-
sachen können.ACHTUNG
GCA11823
DEN HAUPTSCHLÜSSEL ZUR NEU-
PROGRAMMIERUNG NICHT VERLIE-
REN! WURDE ER VERLOREN, WENDEN
SIE SICH UNVERZÜGLICH AN IHREN
HÄNDLER! Bei Verlust des Hauptschlüs- sels zur Neuprogrammierung können
die vorhandenen Standardschlüssel
weiterhin zum Starten des Fahrzeugs
verwendet werden. Allerdings ist das
Programmieren eines neuen Standard-
schlüssels unmöglich. Falls alle Schlüs-
sel verloren oder beschädigt wurden,
muss das gesamte Wegfahrsperrensys-
tem ersetzt werden. Es wird daher zum
sorgsamen Umgang mit den Schlüsseln
geraten.
 Nicht in Wasser tauchen.
 Keinen hohen Temperaturen aus-
setzen.
 Nicht in der Nähe von Magneten
platzieren.
 Nicht in der Nähe von Gegenstän-
den platzieren, die elektrische Sig-
nale übertragen.
 Nicht grob handhaben.
 Nicht schleifen oder verändern.
 Nicht zerlegen.
 Keine zwei Schlüssel eines Weg-
fahrsperrensystems auf dem sel-
ben Schlüsselring anbringen.
1. Schlüssel für die Re-Registrierung des
Codes (rote Ummantelung)
2. Standardschlüssel (schwarze Ummantelung)UB7NG1G0.book Page 1 Thursday, August 26, 2021 1:50 PM

Funktionen der Instrumente und Bedienungselemente
4-2
4
GAU10474

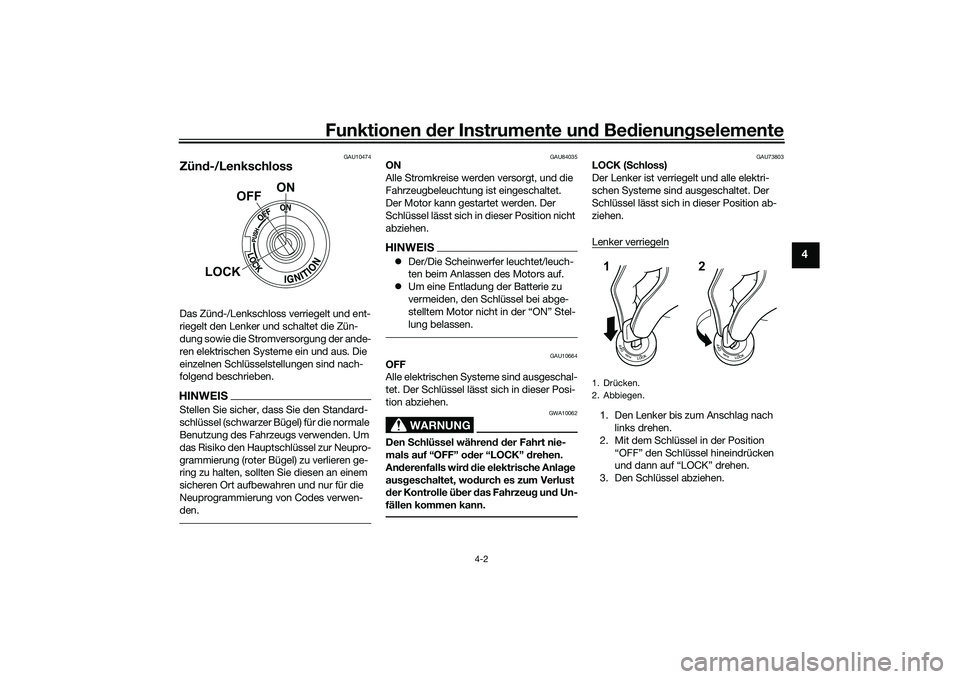

Zünd-/LenkschlossDas Zünd-/Lenkschloss verriegelt und ent-
riegelt den Lenker und schaltet die Zün-
dung sowie die Stromversorgung der ande-
ren elektrischen Systeme ein und aus. Die
einzelnen Schlüsselstellungen sind nach-
folgend beschrieben.HINWEISStellen Sie sicher, dass Sie den Standard-
schlüssel (schwarzer Bügel) für die normale
Benutzung des Fahrzeugs verwenden. Um
das Risiko den Hauptschlüssel zur Neupro-
grammierung (roter Bügel) zu verlieren ge-
ring zu halten, sollten Sie diesen an einem
sicheren Ort aufbewahren und nur für die
Neuprogrammierung von Codes verwen-
den.
GAU84035
ON
Alle Stromkreise werden versorgt, und die
Fahrzeugbeleuchtung ist eingeschaltet.
Der Motor kann gestartet werden. Der
Schlüssel lässt sich in dieser Position nicht
abziehen.HINWEIS Der/Die Scheinwerfer leuchtet/leuch-
ten beim Anlassen des Motors auf.
 Um eine Entladung der Batterie zu
vermeiden, den Schlüssel bei abge-
stelltem Motor nicht in der “ON” Stel-
lung belassen.
GAU10664
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Posi-
tion abziehen.
WARNUNG
GWA10062
Den Schlüssel während der Fahrt nie-
mals auf “OFF” oder “LOCK” drehen.
Anderenfalls wird die elektrische Anlage
ausgeschaltet, wodurch es zum Verlust
der Kontrolle über das Fahrzeug und Un-
fällen kommen kann.
GAU73803
LOCK (Schloss)
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position ab-
ziehen.
Lenker verriegeln1. Den Lenker bis zum Anschlag nach
links drehen.
2. Mit dem Schlüssel in der Position “OFF” den Schlüssel hineindrücken
und dann auf “LOCK” drehen.
3. Den Schlüssel abziehen.
ON
OFF
LOCK
1. Dr

Funktionen der Instrumente und Bedienungselemente
4-3
4

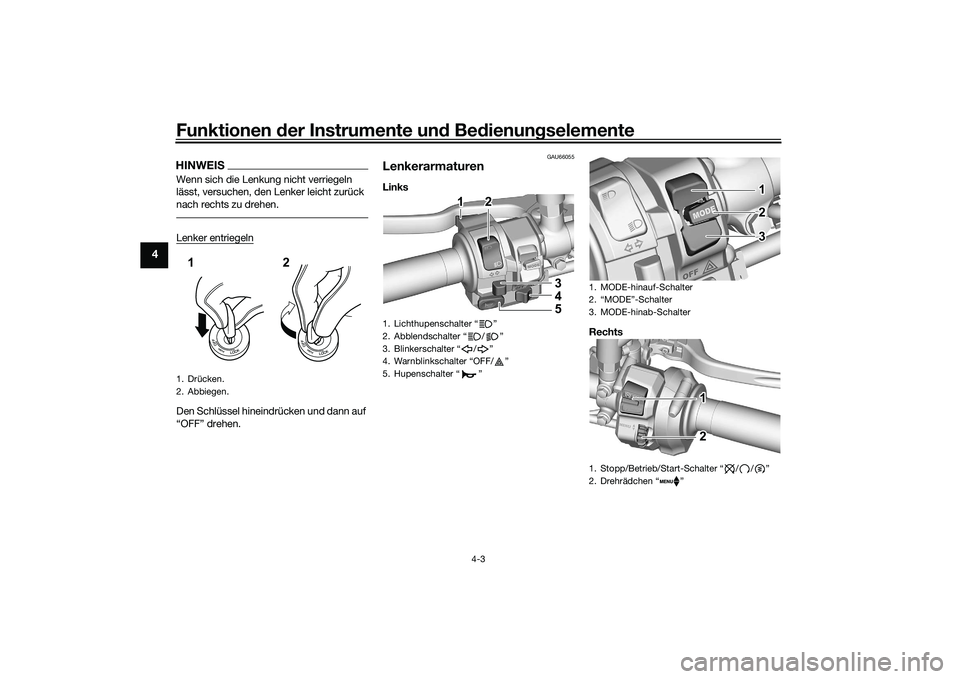

HINWEISWenn sich die Lenkung nicht verriegeln
lässt, versuchen, den Lenker leicht zurück
nach rechts zu drehen.Lenker entriegelnDen Schlüssel hineindrücken und dann auf
“OFF” drehen.
GAU66055
LenkerarmaturenLinks
Rechts
1. Drücken.
2. Abbiegen.12
1. Lichthupenschalter

Funktionen der Instrumente und Bedienungselemente
4-4
4
GAU91532

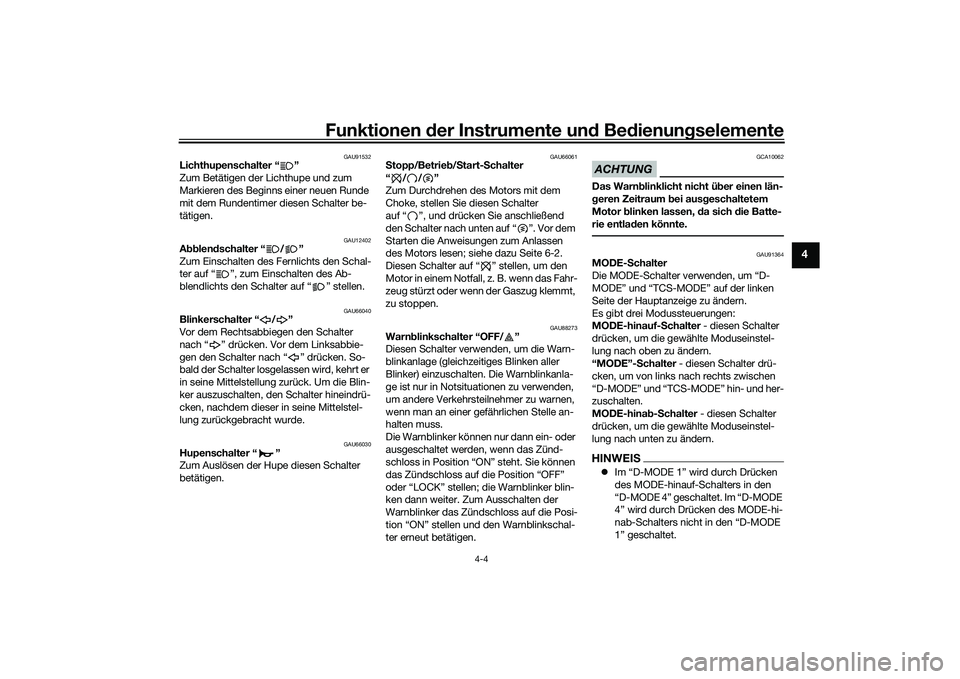

Lichthupenschalter “ ”
Zum Betätigen der Lichthupe und zum
Markieren des Beginns einer neuen Runde
mit dem Rundentimer diesen Schalter be-
tätigen.
GAU12402
Abblendschalter “ / ”
Zum Einschalten des Fernlichts den Schal-
ter auf “ ”, zum Einschalten des Ab-
blendlichts den Schalter auf “ ” stellen.
GAU66040
Blinkerschalter “ / ”
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken. Vor dem Linksabbie-
gen den Schalter nach “ ” drücken. So-
bald der Schalter losgelassen wird, kehrt er
in seine Mittelstellung zurück. Um die Blin-
ker auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU66030
Hupenschalter “ ”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU66061
Stopp/Betrieb/Start-Schalter
“//”
Zum Durchdrehen des Motors mit dem
Choke, stellen Sie diesen Schalter
auf “ ”, und drücken Sie anschließend
den Schalter nach unten auf “ ”. Vor dem
Starten die Anweisungen zum Anlassen
des Motors lesen; siehe dazu Seite 6-2.
Diesen Schalter auf “ ” stellen, um den
Motor in einem Notfall, z. B. wenn das Fahr-
zeug stürzt oder wenn der Gaszug klemmt,
zu stoppen.
GAU88273
Warnblinkschalter “OFF/ ”
Diesen Schalter verwenden, um die Warn-
blinkanlage (gleichzeitiges Blinken aller
Blinker) einzuschalten. Die Warnblinkanla-
ge ist nur in Notsituationen zu verwenden,
um andere Verkehrsteilnehmer zu warnen,
wenn man an einer gefährlichen Stelle an-
halten muss.
Die Warnblinker können nur dann ein- oder
ausgeschaltet werden, wenn das Zünd-
schloss in Position “ON” steht. Sie können
das Zündschloss auf die Position “OFF”
oder “LOCK” stellen; die Warnblinker blin-
ken dann weiter. Zum Ausschalten der
Warnblinker das Zündschloss auf die Posi-
tion “ON” stellen und den Warnblinkschal-
ter erneut betätigen.
ACHTUNG
GCA10062
Das Warnblinklicht nicht über einen län-
geren Zeitraum bei ausgeschaltetem
Motor blinken lassen, da sich die Batte-
rie entladen könnte.
GAU91364
MODE-Schalter
Die MODE-Schalter verwenden, um “D-
MODE” und “TCS-MODE” auf der linken
Seite der Hauptanzeige zu ändern.
Es gibt drei Modussteuerungen:
MODE-hinauf-Schalter - diesen Schalter
drücken, um die gewählte Moduseinstel-
lung nach oben zu ändern.
“MODE”-Schalter - diesen Schalter drü-
cken, um von links nach rechts zwischen
“D-MODE” und “TCS-MODE” hin- und her-
zuschalten.
MODE-hinab-Schalter - diesen Schalter
drücken, um die gewählte Moduseinstel-
lung nach unten zu ändern.HINWEIS Im “D-MODE 1” wird durch Drücken
des MODE-hinauf-Schalters in den
“D-MODE 4” geschaltet. Im “D-MODE
4” wird durch Drücken des MODE-hi-
nab-Schalters nicht in den “D-MODE
1” geschaltet.
UB7NG1G0.book Page 4 Thursday, August 26, 2021 1:50 PM

Funktionen der Instrumente und Bedienungselemente
4-5
4
Der “TCS-MODE” kann nur über die
Hauptanzeige ausgeschaltet werden.
“TCS-MODE” mit dem “MODE”-
Schalter wählen, dann den MODE-hi-
nauf-Schalter gedrückt halten, bis
“OFF” angezeigt wird.
 Zum Wiedereinschalten des Trakti-
onskontrollsystems den MODE-hin-
ab-Schalter verwenden.
 Wenn “TCS-MODE” auf “OFF” ge-
stellt wird, werden das Traktionskont-
rollsystem und die Systeme SCS und
LIF zusammen ausgeschaltet.
 Weitere Informationen zur MODE-An-
zeige siehe Seite 4-11.
 Weitere Informationen zum “TCS-
MODE” siehe Seite 3-1.
 Weitere Informationen zum “D-MO-
DE” siehe Seite 3-1.
GAU91373
Drehrädchen “ ”
Wenn das Drehrädchen betätigt wird, er-
scheint ein Cursor um das zuvor ausge-
wählte Element auf der Anzeige.
Das Drehrädchen steuert:
 Fahrzeuginformationsanzeigen
 Einstellungen MENU
 Griffwärmerfunktion (Option)
Das Drehrädchen wie folgt bedienen: Nach oben drehen
- das Rädchen nach
oben drehen, um nach oben zu scrollen
oder einen Einstellwert zu erhöhen.
Nach unten drehen - das Rädchen nach
unten drehen, um nach unten zu scrollen
oder einen Einstellwert zu senken.
Nach innen drücken - das Drehrädchen in
Richtung Lenker nach innen drücken, um
vom Cursor angezeigte Elemente auszu-
wählen und Einstellungsänderungen zu be-
stätigen. Das Drehrädchen nach innen ge-
drückt halten, um ausgewählte Elemente
zurückzusetzen.
HINWEIS Wenn das Drehrädchen eine be-
stimmte Zeit lang nicht betätigt wird,
verschwindet der Cursor.
 Bei Elementen, die zurückgesetzt
werden können, den Cursor auf dem
Element stehen lassen und das Dreh-
rädchen gedrückt halten, um es zu-
rückzusetzen.
 Weitere Informationen zum Hauptbild-
schirm und seinen Funktionen siehe
Seite 4-9.
 Weitere Informationen zum MENU-
Bildschirmseite und zur Durchführung
von Einstellungsänderungen siehe
Seite 4-14.
GAU4939R
Kontrollleuchten und Warn-
leuchten
GAU88280
Blinker-Kontrollleuchten “ ” und “ ”
Jede Blinker-Kontrollleuchte blinkt, wenn
die entsprechenden Blinker blinken.1. Anzeigeleuchte des Wegfahrsperren-
Systems “ ”
2. Blinker-Kontrollleuchte links “ ”
3. Blinker-Kontrollleuchte rechts “ ”
4. Fernlicht-Kontrollleuchte “ ”
5. Leerlauf-Kontrollleuchte “ ”
6. Stabilitätskontroll-Anzeigeleuchte “ ”
7. Hilfssystem-Warnleuchte “ ”
8. ABS-Warnleuchte “ ”
9. Reserve-Warnleuchte “ ”
10.Öldruck- und Kühlflüssigkeitstemperatur- Warnleuchte “ ”
11.Störungs-Kontrollleuchte “ ”
ABS
3
4
56
7
8
11 11
10 10
9
11 1 12
2 2
10 9 9
UB7NG1G0.book Page 5 Thursday, August 26, 2021 1:50 PM

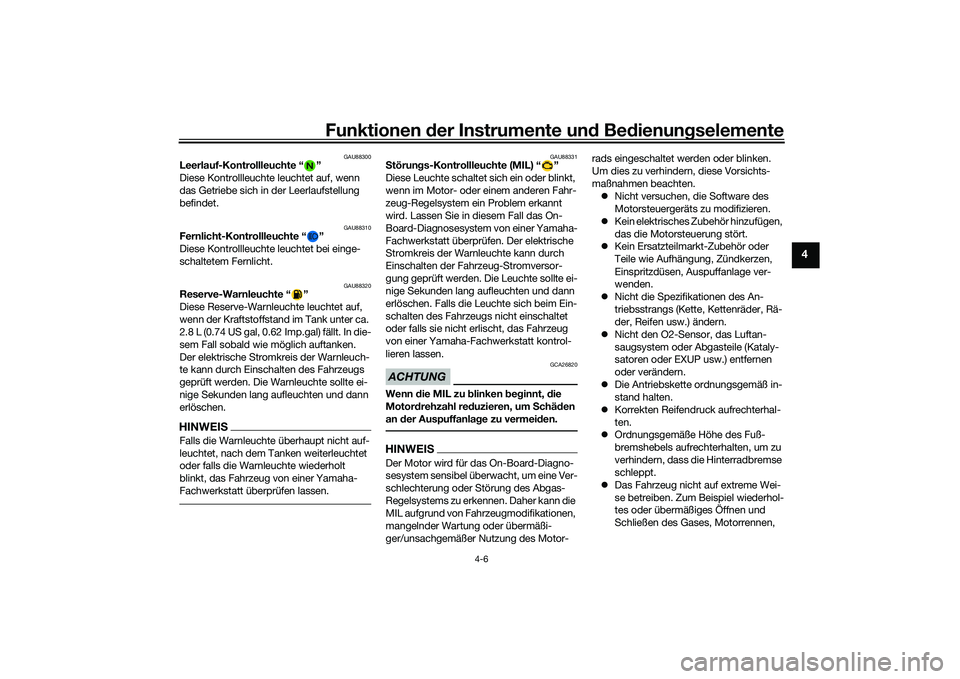

Funktionen der Instrumente und Bedienungselemente
4-6
4
GAU88300
Leerlauf-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet auf, wenn
das Getriebe sich in der Leerlaufstellung
befindet.
GAU88310
Fernlicht-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU88320
Reserve-Warnleuchte “ ”
Diese Reserve-Warnleuchte leuchtet auf,
wenn der Kraftstoffstand im Tank unter ca.
2.8 L (0.74 US gal, 0.62 Imp.gal) fällt. In die-
sem Fall sobald wie möglich auftanken.
Der elektrische Stromkreis der Warnleuch-
te kann durch Einschalten des Fahrzeugs
geprüft werden. Die Warnleuchte sollte ei-
nige Sekunden lang aufleuchten und dann
erlöschen.HINWEISFalls die Warnleuchte überhaupt nicht auf-
leuchtet, nach dem Tanken weiterleuchtet
oder falls die Warnleuchte wiederholt
blinkt, das Fahrzeug von einer Yamaha-
Fachwerkstatt überprüfen lassen.
GAU88331
Störungs-Kontrollleuchte (MIL) “ ”
Diese Leuchte schaltet sich ein oder blinkt,
wenn im Motor- oder einem anderen Fahr-
zeug-Regelsystem ein Problem erkannt
wird. Lassen Sie in diesem Fall das On-
Board-Diagnosesystem von einer Yamaha-
Fachwerkstatt überprüfen. Der elektrische
Stromkreis der Warnleuchte kann durch
Einschalten der Fahrzeug-Stromversor-
gung geprüft werden. Die Leuchte sollte ei-
nige Sekunden lang aufleuchten und dann
erlöschen. Falls die Leuchte sich beim Ein-
schalten des Fahrzeugs nicht einschaltet
oder falls sie nicht erlischt, das Fahrzeug
von einer Yamaha-Fachwerkstatt kontrol-
lieren lassen.ACHTUNG
GCA26820
Wenn die MIL zu blinken beginnt, die
Motordrehzahl reduzieren, um Schäden
an der Auspuffanlage zu vermeiden.HINWEISDer Motor wird für das On-Board-Diagno-
sesystem sensibel überwacht, um eine Ver-
schlechterung oder Störung des Abgas-
Regelsystems zu erkennen. Daher kann die
MIL aufgrund von Fahrzeugmodifikationen,
mangelnder Wartung oder übermäßi-
ger/unsachgemäßer Nutzung des Motor- rads eingeschaltet werden oder blinken.
Um dies zu verhindern, diese Vorsichts-
maßnahmen beachten.
 Nicht versuchen, die Software des
Motorsteuergeräts zu modifizieren.
 Kein elektrisches Zubehör hinzufügen,
das die Motorsteuerung stört.
 Kein Ersatzteilmarkt-Zubehör oder
Teile wie Aufhängung, Zündkerzen,
Einspritzdüsen, Auspuffanlage ver-
wenden.
 Nicht die Spezifikationen des An-
triebsstrangs (Kette, Kettenräder, Rä-
der, Reifen usw.) ändern.
 Nicht den O2-Sensor, das Luftan-
saugsystem oder Abgasteile (Kataly-
satoren oder EXUP usw.) entfernen
oder verändern.
 Die Antriebskette ordnungsgemäß in-
stand halten.
 Korrekten Reifendruck aufrechterhal-
ten.
 Ordnungsgemäße Höhe des Fuß-
bremshebels aufrechterhalten, um zu
verhindern, dass die Hinterradbremse
schleppt.
 Das Fahrzeug nicht auf extreme Wei-
se betreiben. Zum Beispiel wiederhol-
tes oder übermäßiges Öffnen und
Schließen des Gases, Motorrennen,
UB7NG1G0.book Page 6 Thursday, August 26, 2021 1:50 PM

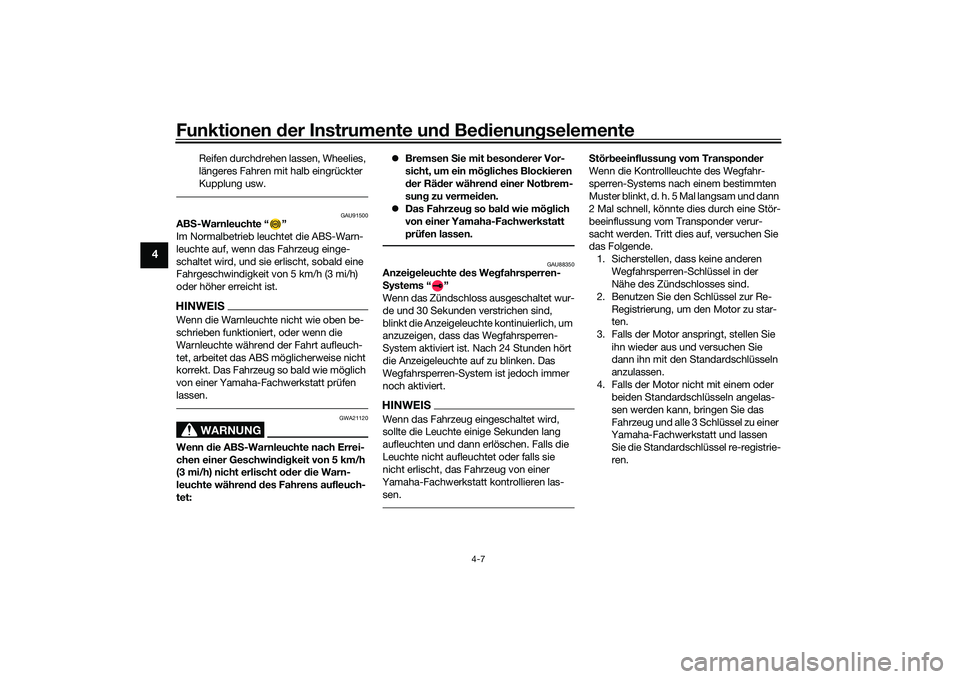

Funktionen der Instrumente und Bedienungselemente
4-7
4
Reifen durchdrehen lassen, Wheelies,
längeres Fahren mit halb eingrückter
Kupplung usw.
GAU91500
ABS-Warnleuchte “ ”
Im Normalbetrieb leuchtet die ABS-Warn-
leuchte auf, wenn das Fahrzeug einge-
schaltet wird, und sie erlischt, sobald eine
Fahrgeschwindigkeit von 5 km/h (3 mi/h)
oder höher erreicht ist.HINWEISWenn die Warnleuchte nicht wie oben be-
schrieben funktioniert, oder wenn die
Warnleuchte während der Fahrt aufleuch-
tet, arbeitet das ABS möglicherweise nicht
korrekt. Das Fahrzeug so bald wie möglich
von einer Yamaha-Fachwerkstatt prüfen
lassen.
WARNUNG
GWA21120
Wenn die ABS-Warnleuchte nach Errei-
chen einer Geschwindigkeit von 5 km/h
(3 mi/h) nicht erlischt oder die Warn-
leuchte während des Fahrens aufleuch-
tet: 
Bremsen Sie mit besonderer Vor-
sicht, um ein mögliches Blockieren
der Räder während einer Notbrem-
sung zu vermeiden.
 Das Fahrzeug so bald wie möglich
von einer Yamaha-Fachwerkstatt
prüfen lassen.
GAU88350
Anzeigeleuchte des Wegfahrsperren-
Systems “ ”
Wenn das Zündschloss ausgeschaltet wur-
de und 30 Sekunden verstrichen sind,
blinkt die Anzeigeleuchte kontinuierlich, um
anzuzeigen, dass das Wegfahrsperren-
System aktiviert ist. Nach 24 Stunden hört
die Anzeigeleuchte auf zu blinken. Das
Wegfahrsperren-System ist jedoch immer
noch aktiviert.HINWEISWenn das Fahrzeug eingeschaltet wird,
sollte die Leuchte einige Sekunden lang
aufleuchten und dann erlöschen. Falls die
Leuchte nicht aufleuchtet oder falls sie
nicht erlischt, das Fahrzeug von einer
Yamaha-Fachwerkstatt kontrollieren las- sen.
Störbeeinflussung vom Transponder
Wenn die Kontrollleuchte des Wegfahr-
sperren-Systems nach einem bestimmten
Muster blinkt, d. h. 5 Mal langsam und dann
2 Mal schnell, könnte dies durch eine Stör-
beeinflussung vom Transponder verur-
sacht werden. Tritt dies auf, versuchen Sie
das Folgende. 1. Sicherstellen, dass keine anderen Wegfahrsperren-Schlüssel in der
Nähe des Zündschlosses sind.
2. Benutzen Sie den Schlüssel zur Re- Registrierung, um den Motor zu star-
ten.
3. Falls der Motor anspringt, stellen Sie ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
4. Falls der Motor nicht mit einem oder beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie das
Fahrzeug und alle 3 Schlüssel zu einer
Yamaha-Fachwerkstatt und lassen
Sie die Standardschlüssel re-registrie-
ren.
UB7NG1G0.book Page 7 Thursday, August 26, 2021 1:50 PM

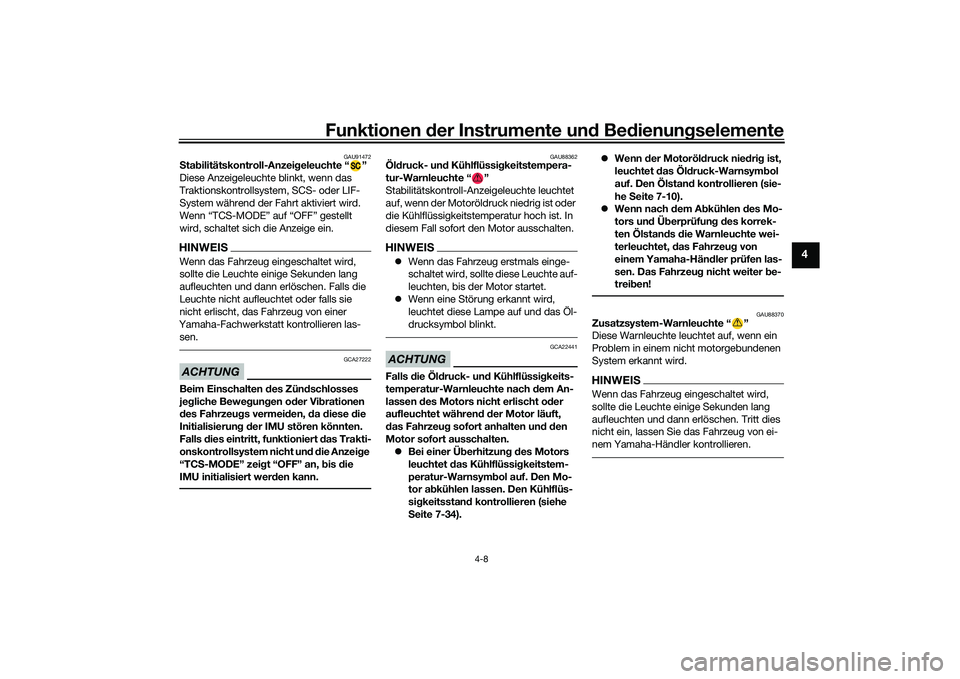

Funktionen der Instrumente und Bedienungselemente
4-8
4
GAU91472
Stabilitätskontroll-Anzeigeleuchte “ ”
Diese Anzeigeleuchte blinkt, wenn das
Traktionskontrollsystem, SCS- oder LIF-
System während der Fahrt aktiviert wird.
Wenn “TCS-MODE” auf “OFF” gestellt
wird, schaltet sich die Anzeige ein.HINWEISWenn das Fahrzeug eingeschaltet wird,
sollte die Leuchte einige Sekunden lang
aufleuchten und dann erlöschen. Falls die
Leuchte nicht aufleuchtet oder falls sie
nicht erlischt, das Fahrzeug von einer
Yamaha-Fachwerkstatt kontrollieren las- sen.ACHTUNG
GCA27222
Beim Einschalten des Zündschlosses
jegliche Bewegungen oder Vibrationen
des Fahrzeugs vermeiden, da diese die
Initialisierung der IMU stören könnten.
Falls dies eintritt, funktioniert das Trakti-
onskontrollsystem nicht und die Anzeige
“TCS-MODE” zeigt “OFF” an, bis die
IMU initialisiert werden kann.
GAU88362
Öldruck- und Kühlflüssigkeitstempera-
tur-Warnleuchte “ ”
Stabilitätskontroll-Anzeigeleuchte leuchtet
auf, wenn der Motoröldruck niedrig ist oder
die Kühlflüssigkeitstemperatur hoch ist. In
diesem Fall sofort den Motor ausschalten.HINWEIS Wenn das Fahrzeug erstmals einge-
schaltet wird, sollte diese Leuchte auf-
leuchten, bis der Motor startet.
 Wenn eine Störung erkannt wird,
leuchtet diese Lampe auf und das Öl-
drucksymbol blinkt.ACHTUNG
GCA22441
Falls die Öldruck- und Kühlflüssigkeits-
temperatur-Warnleuchte nach dem An-
lassen des Motors nicht erlischt oder
aufleuchtet während der Motor läuft,
das Fahrzeug sofort anhalten und den
Motor sofort ausschalten.
 Bei einer Überhitzung des Motors
leuchtet das Kühlflüssigkeitstem-
peratur-Warnsymbol auf. Den Mo-
tor abkühlen lassen. Den Kühlflüs-
sigkeitsstand kontrollieren (siehe
Seite 7-34). 
Wenn der Motoröldruck niedrig ist,
leuchtet das Öldruck-Warnsymbol
auf. Den Ölstand kontrollieren (sie-
he Seite 7-10).
 Wenn nach dem Abkühlen des Mo-
tors und Überprüfung des korrek-
ten Ölstands die Warnleuchte wei-
terleuchtet, das Fahrzeug von
einem Yamaha-Händler prüfen las-
sen. Das Fahrzeug nicht weiter be-
treiben!
GAU88370
Zusatzsystem-Warnleuchte “ ”
Diese Warnleuchte leuchtet auf, wenn ein
Problem in einem nicht motorgebundenen
System erkannt wird.HINWEISWenn das Fahrzeug eingeschaltet wird,
sollte die Leuchte einige Sekunden lang
aufleuchten und dann erlöschen. Tritt dies
nicht ein, lassen Sie das Fahrzeug von ei-
nem Yamaha-Händler kontrollieren.
UB7NG1G0.book Page 8 Thursday, August 26, 2021 1:50 PM

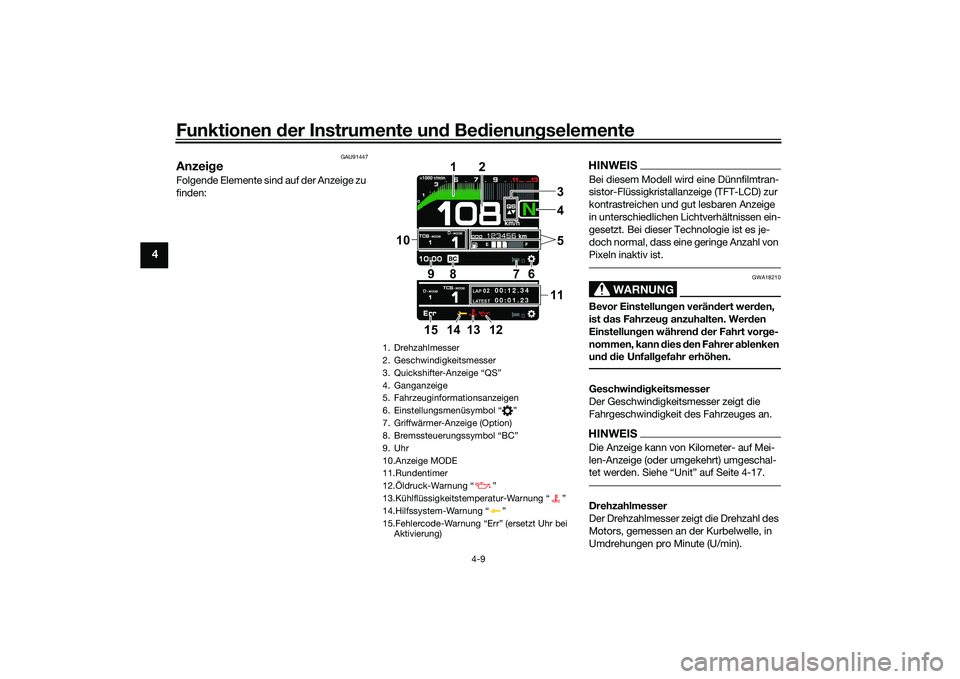

Funktionen der Instrumente und Bedienungselemente
4-9
4
GAU91447
AnzeigeFolgende Elemente sind auf der Anzeige zu
finden:
HINWEISBei diesem Modell wird eine Dünnfilmtran-
sistor-Flüssigkristallanzeige (TFT-LCD) zur
kontrastreichen und gut lesbaren Anzeige
in unterschiedlichen Lichtverhältnissen ein-
gesetzt. Bei dieser Technologie ist es je-
doch normal, dass eine geringe Anzahl von
Pixeln inaktiv ist.
WARNUNG
GWA18210
Bevor Einstellungen verändert werden,
ist das Fahrzeug anzuhalten. Werden
Einstellungen während der Fahrt vorge-
nommen, kann dies den Fahrer ablenken
und die Unfallgefahr erhöhen.Geschwindigkeitsmesser
Der Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit des Fahrzeuges an.HINWEISDie Anzeige kann von Kilometer- auf Mei-
len-Anzeige (oder umgekehrt) umgeschal-
tet werden. Siehe “Unit” auf Seite 4-17.Drehzahlmesser
Der Drehzahlmesser zeigt die Drehzahl des
Motors, gemessen an der Kurbelwelle, in
Umdrehungen pro Minute (U/min).
1. Drehzahlmesser
2. Geschwindigkeitsmesser
3. Quickshifter-Anzeige “QS”
4. Ganganzeige
5. Fahrzeuginformationsanzeigen
6. Einstellungsmenüsymbol “ ”
7. Griffwärmer-Anzeige (Option)
8. Bremssteuerungssymbol “BC”
9. Uhr
10.Anzeige MODE
11.Rundentimer
12.Öldruck-Warnung “ ”
13.Kühlflüssigkeitstemperatur-Warnung “ ”
14.Hilfssystem-Warnung “ ”
15.Fehlercode-Warnung “Err” (ersetzt Uhr bei
Aktivierung)
LAP 02LATEST
00:12.3 4
00:01.23
4
1
2
7
6
9
10
8
1135
14 13
12
15
UB7NG1G0.book Page 9 Thursday, August 26, 2021 1:50 PM
