Manutenção periódica e ajustes
7-30
7
PAU23292
Verificação dos rolamentos de
rodaOs rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda
não virar suavemente, solicite a um con-
cessionário Yamaha que verifique os rola-
mentos de roda.
PAU93820
BateriaPRECAUÇÃO
PCA22960
Use exclusivamente a bateria YAMAHA
genuína indicada. O uso de uma bateria
diferente pode provocar falhas na IMU e
a paragem do motor. A bateria encontra-se por baixo do assen-
to. (Consulte a página 4-25.)
Este modelo está equipado com uma bate-
ria VRLA (chumbo-ácido com regulação
por válvula). Não é necessário verificar o
eletrólito nem acrescentar água destilada.
No entanto, as ligações dos fios para bate-
ria devem ser verificadas e, se necessário,
apertadas.
AVISO
PWA10761
O eletrólito é venenoso e perigoso
pois contém ácido sulfúrico, o qual
provoca queimaduras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os
olhos quando trabalhar perto de
baterias. Em caso de contacto, efe-
tue os seguintes PRIMEIROS SO-
CORROS.
•EXTERNOS: Lave com água abundante.
• INTERNOS: Beba grandes quan- tidades de água ou leite e chame
imediatamente um médico.
• OLHOS: Lave com água durante 15 minutos e procure imediata-
mente cuidados médicos.
 As baterias produzem hidrogénio
explosivo. Por conseguinte, mante-
nha a bateria afastada de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quando a esti-
ver a carregar num espaço fecha-
do.
 MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-
ÇAS.
1. Fio de bateria positivo (vermelho)
2. Bateria
3. Fio de bateria negativo (preto)
3 3
2 1
3
2 1
UB7NP1P0.book Page 30 Monday, August 30, 2021 2:15 PM

Manutenção periódica e ajustes
7-31
7
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente
possível se lhe parecer descarregada. Não
se esqueça de que a bateria tende a des-
carregar mais rapidamente se o veículo es-
tiver equipado com acessórios elétricos
opcionais.PRECAUÇÃO
PCA16522
Para carregar uma bateria VRLA (chum-
bo-ácido com regulação por válvula), é
necessário um carregador de baterias
especial (tensão constante). A utilização
de um carregador de baterias conven-
cional danificará a bateria.Acondicionamento da bateria1. Caso não pretenda conduzir o veículo
durante mais de um mês, retire a ba-
teria, carregue-a totalmente e colo-
que-a num local fresco e seco.
PRECAUÇÃO: Para remover a bate-
ria, deve verificar se o interruptor
principal está desligado e, em se-
guida, desligar o fio negativo antes
do positivo.
[PCA16304]
2. Caso a bateria fique guardada duran- te mais de dois meses, verifique-a
pelo menos uma vez por mês e, se ne-
cessário, carregue-a totalmente. 3. Carregue totalmente a bateria antes
de a instalar. PRECAUÇÃO: Para
instalar a bateria, deve verificar se o
interruptor principal está desligado
e, em seguida, ligar o fio positivo
antes do negativo.
[PCA16842]
4. Após a instalação, certifique-se de que os fios para bateria estão devida-
mente ligados aos terminais de bate-
ria.PRECAUÇÃO
PCA16531
Mantenha sempre a bateria carregada.
Guardar uma bateria descarregada po-
derá provocar danos permanentes na
mesma.
PAU91572
Substituição dos fusíveisA caixa de fusíveis encontra-se por baixo
do assento. (Consulte a página 4-25.)1. Caixa de fusíveis
111
UB7NP1P0.book Page 31 Monday, August 30, 2021 2:15 PM

Manutenção periódica e ajustes
7-32
7
Se um fusível estiver queimado, substitua-
o do modo seguinte.
NOTAExiste um fusível de substituição na
parte posterior da cobertura da caixa
de fusíveis.
 Utilize um puxador de fusíveis para re-
mover o fusível.1. Desligue o interruptor principal e o cir-
cuito elétrico em questão.
2. Remova a cobertura da caixa de fusí- veis premindo os dois pontos indica-
dos na cobertura e puxando-a para
cima.
3. Remova o fusível queimado com o puxador de fusíveis. 4. Instale um novo fusível com a ampe-
ragem especificada. AVISO! Não uti-
lize um fusível com uma
amperagem superior à recomenda-
da, para evitar causar grandes da-
nos no sistema elétrico e
possivelmente um incêndio.
[PWA15132]
1. Fusível da ignição 2
2. Fusível do sistema de sinalização
3. Fusível da ignição
4. Fusível do farol dianteiro
5. Fusível da ECU do ABS
6. Fusível do sistema de injeção
7. Fusível da válvula eletrónica do acelerador
8. Fusível de reserva 2
9. Fusível principal
10.Fusível do motor do ABS
11.Fusível de solenóide ABS
12.Fusível do motor da ventoinha do radiador
13.Fusível para terminal 1
14.Fusível de reserva
15.Puxador de fusíveis
16.Fusível de substituição
1 1 2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
9
10 10
11 11
12 12
13 13
14 14
16 16
16 16 9
10
11
12
13
14
16
1615 15 15
1. Puxador de fus

Manutenção periódica e ajustes
7-33
7
5. Insira o puxador de fusíveis e, em se-guida, instale a cobertura da caixa de
fusíveis.
6. Ligue o interruptor principal e o circui- to elétrico em questão para verificar
se o dispositivo funciona.
7. Caso o fusível se volte imediatamente a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
elétrico.PRECAUÇÃO
PCA27210
Não conduza enquanto a cobertura da
caixa de fusíveis não estiver colocada.
PAU80380
Luzes do veículoExceto para a lâmpada da luz da chapa de
matrícula, as lâmpadas deste modelo são
todas LED.
Se uma lâmpada LED não se acender, ve-
rifique os fusíveis e, em seguida, solicite a
um concessionário Yamaha que verifique o
veículo. Se a luz da chapa de matrícula não
se acender, verifique e substitua a lâmpa-
da. (Consulte a página 7-34.)PRECAUÇÃO
PCA16581
Não cole nenhum tipo de película colori-
da nem autocolantes na lente do farol
dianteiro.
Fusíveis especificados:Fusível principal:
50.0 A
Fusível para terminal 1: 2.0 A
Fusível do farol dianteiro: 7.5 A
Fusível do sistema de sinalização:
7.5 A
Fusível da ignição: 10.0 A
Fusível da ignição 2: 7.5 A
Fusível do motor da ventoinha do
radiador: 15.0 A
Fusível motor ABS:
30.0 A
Fusível da ABS ECU: 7.5 A
Fusível do sistema de injecção: 7.5 A
Fusível de solenóide ABS:
15.0 A
Fusível de reserva: 7.5 A
Fusível de reserva 2: 15.0 A
Fusível da válvula eléctrica do ace-
lerador: 7.5 A
1. Farol dianteiro
2. Mínimos
2 2 2
2 1
UB7NP1P0.book Page 33 Monday, August 30, 2021 2:15 PM

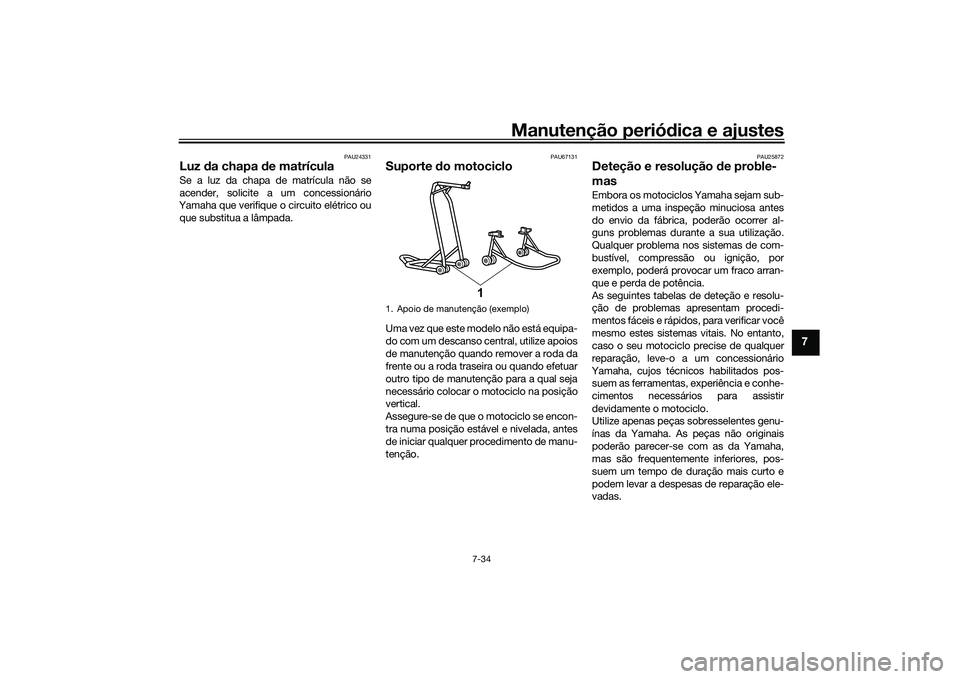

Manutenção periódica e ajustes
7-34
7
PAU24331
Luz da chapa de matrículaSe a luz da chapa de matrícula não se
acender, solicite a um concessionário
Yamaha que verifique o circuito elétrico ou
que substitua a lâmpada.
PAU67131
Suporte do motocicloUma vez que este modelo não está equipa-
do com um descanso central, utilize apoios
de manutenção quando remover a roda da
frente ou a roda traseira ou quando efetuar
outro tipo de manutenção para a qual seja
necessário colocar o motociclo na posição
vertical.
Assegure-se de que o motociclo se encon-
tra numa posição estável e nivelada, antes
de iniciar qualquer procedimento de manu-
tenção.
PAU25872
Deteção e resolução de proble-
masEmbora os motociclos Yamaha sejam sub-
metidos a uma inspeção minuciosa antes
do envio da fábrica, poderão ocorrer al-
guns problemas durante a sua utilização.
Qualquer problema nos sistemas de com-
bustível, compressão ou ignição, por
exemplo, poderá provocar um fraco arran-
que e perda de potência.
As seguintes tabelas de deteção e resolu-
ção de problemas apresentam procedi-
mentos fáceis e rápidos, para verificar você
mesmo estes sistemas vitais. No entanto,
caso o seu motociclo precise de qualquer
reparação, leve-o a um concessionário
Yamaha, cujos técnicos habilitados pos-
suem as ferramentas, experiência e conhe-
cimentos necessários para assistir
devidamente o motociclo.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.
1. Apoio de manutenção (exemplo)
1
UB7NP1P0.book Page 34 Monday, August 30, 2021 2:15 PM

Manutenção periódica e ajustes
7-35
7
AVISO
PWA15142
Não fume durante a verificação do siste-
ma de combustível e verifique se não há
chamas desprotegidas nem faíscas na
área, incluindo luzes piloto de esquenta-
dores ou caldeiras. A gasolina ou os va-
pores de gasolina podem incendiar-se
ou explodir e causar ferimentos graves
ou danos materiais.UB7NP1P0.book Page 35 Monday, August 30, 2021 2:15 PM

Manutenção periódica e ajustes
7-36
7
PAU86350
Tabela de deteção e resolução de problemas
Verifique o nível de
combustível no respectivo
depósito.1. Combustível
Há combustível suficiente.Não há combustível.
Verifique a bateria.
Abasteça com combustível.
O motor não arranca.
Verifique a bateria.
Tente ligar o motor.4. Compressão
Há compressão.
Não há compressão.
Solicite a um concessionário Yamaha que verifique o veículo.O motor não arranca.
Solicite a um concessionário Yamaha que verifique o veículo.
Retire a vela de ignição e
verifique os eléctrodos.3. Ignição
Limpe com um pano seco e corrija a distância do elétrodo da
vela de ignição ou substitua a(s) vela(s) de ignição. Solicite a um concessionário Yamaha que verifique o veículo.
O motor não arranca.
Verifique a compressão.
SecaHúmida
Tente ligar o motor.O motor não arranca.
Verifique a ignição.
Accione o motor de
arranque eléctrico.2. Bateria
O motor roda rapidamente.
O motor roda lentamente.
A bateria está em boas condições.Verifique as ligações dos fios para bateria
e, se necessário, carregue a bateria.
UB7NP1P0.book Page 36 Monday, August 30, 2021 2:15 PM

Manutenção periódica e ajustes
7-37
7
PAU86420
Sobreaquecimento do motor
AVISO
PWAT1041
Não retire a tampa do radiador enquanto o motor e o radia dor estiverem quentes. O fluido e o vapor muito quentes podem
ser expelidos sob pressão, podendo provocar graves ferimentos . Não se esqueça de aguardar até que o motor tenha arre-
fecido.
 Coloque um pedaço de pano espesso, tal como uma toalha, sobre a tampa do radiador, e depois rode lentamente a tampa
no sentido contrário ao dos ponteiros do relógio até esta para r para permitir o escape de qualquer pressão residual. Quan-
do o ruído sibilante parar, prima a tampa enquanto a roda no sentido contrário ao dos ponteiros do relógio e, de seguida,
retire a tampa.NOTACaso não tenha líquido refrigerante, pode utilizar temporariament e água da torneira, desde que seja substituída pelo líquido refrigerante
recomendado logo que possível.Aguarde que o
motor arrefeça.
Verifique o nível do líquido
refrigerante no respetivo
reservatório e o radiador.
O nível de líquido refrigerante
está bom.O nível de líquido
refrigerante está baixo.
Verifique se existem fugas
no sistema de refrigeração.
Solicite a um concessionário
Yamaha que verifique e repare
o sistema de refrigeração.
Adicione líquido refrigerante.
(Consulte NOTA.)
Coloque o motor em funcionamento. Se o motor voltar a
sobreaquecer, solicite a um concessionário Y amaha que
verifique e repare o sistema de refrigeração.Há uma fuga.
Não há nenh uma fuga.
UB7NP1P0.book Page 37 Monday, August 30, 2021 2:15 PM

Cuidados e arrumação do motociclo8-1
8
PAU37834
Cor mate cuidadoPRECAUÇÃO
PCA15193
Alguns modelos estão equipados com
peças com acabamento em cor mate.
Consulte um concessionário Yamaha
para obter conselhos sobre quais os
produtos a utilizar antes de limpar o veí-
culo. Se utilizar uma escova, produtos
químicos agressivos ou compostos de
limpeza para limpar estas peças vai ris-
car ou danificar a superfície das mes-
mas. Também não deve aplicar cera em
nenhuma peça com acabamento em cor
mate.
PAU83443
CuidadosUma limpeza minuciosa e frequente do ve-
ículo não só melhora a sua aparência como
também melhora o seu desempenho em
geral e prolonga a vida útil de muitos dos
seus componentes. Ao lavar, limpar e polir
também tem a oportunidade de inspecio-
nar a condição do veículo mais frequente-
mente. Não se esqueça de lavar o veículo
depois de conduzir à chuva ou perto do
mar, pois o sal é corrosivo para os metais.NOTANas estradas onde cai muita neve
pode utilizar-se sal como método de
descongelação. Esse sal pode per-
manecer nas estradas mesmo até
quase ao fim da primavera, portanto,
não se esqueça de lavar a parte infe-
rior da carroçaria e o chassis depois
de conduzir nessas áreas.
 Os produtos de tratamento e de ma-
nutenção genuínos da Yamaha são
vendidos sob a marca YAMALUBE
em muitos mercados no mundo intei-
ro.
 Peça mais dicas de limpeza no seu
concessionário Yamaha.
PRECAUÇÃO
PCA26280
Uma limpeza incorreta pode provocar
danos cosméticos e mecânicos. Não
utilize:
 lavadoras de alta pressão ou má-
quinas de limpeza a jato de vapor. O
excesso de pressão da água pode
provocar infiltrações e deteriorar
os rolamentos de roda, os travões,
os vedantes da transmissão e os
dispositivos elétricos. Evite aplicar
detergente a alta pressão como,
por exemplo, em máquinas de lava-
gem automática para carros.
 químicos agressivos, incluindo
agentes de limpeza de rodas dema-
siado ácidos, especialmente em ro-
das de raio ou de magnésio.
 químicos agressivos, compostos
de limpeza abrasivos ou cera em
peças com acabamento mate. As
escovas podem riscar e danificar o
acabamento mate, utilize apenas
uma esponja suave ou uma toalha.
 toalhas, esponjas ou escovas con-
taminadas com produtos de limpe-
za abrasivos ou químicos
agressivos, como solventes, gasoli-
UB7NP1P0.book Page 1 Monday, August 30, 2021 2:15 PM

Cuidados e arrumação do motociclo
8-2
8
na, removedores de ferrugem, líqui-
do dos travões ou anticongelante,
etc.
Antes de lavar1. Estacione o veículo num local onde não fique exposto à luz solar direta e
deixe-o arrefecer. Assim evita man-
chas de água.
2. Certifique-se de que todas as tampas, coberturas, acopladores elétricos e
conectores estão bem instalados.
3. Cubra a extremidade do silencioso com um saco de plástico e um elásti-
co forte.
4. Humedeça as manchas difíceis, como insetos e sujidade de pássaros, com
uma toalha molhada durante alguns
minutos.
5. Retire a sujidade da estrada e as man-
chas de óleo com um agente desen-
gordurante de qualidade e uma
escova com cerdas de plástico ou
uma esponja. PRECAUÇÃO: Não uti-
lize agentes desengordurantes em
áreas que requeiram lubrificação
como vedantes, anilhas e eixos das
rodas. Siga as instruções do produ-
to.
[PCA26290]
Lavagem 1. Retire todo o desengordurante e lave o veículo com uma mangueira de jar-
dim. Aplique só a pressão necessária.
Evite passar com água diretamente
sobre o silencioso, o painel de instru-
mentos, a entrada de ar ou outras áre-
as internas, como os compartimentos
de armazenagem debaixo do assento.
2. Lave o veículo com um detergente para veículos de qualidade misturado
com água fria e uma toalha suave e
limpa ou uma esponja. Use uma esco-
va de dentes velha ou uma escova
com cerdas de plástico para os locais
de difícil acesso. PRECAUÇÃO: Utili-
ze água fria se o veículo tiver sido
exposto a sal. A água quente au-
menta as propriedades corrosivas
do sal.
[PCA26301]
3. Para veículos equipados com para-
vento: Limpe o para-vento com uma
toalha suave ou uma esponja hume-
decida com água e um detergente
com pH neutro. Se necessário, utilize
um produto de limpeza de alta quali-
dade para o para-vento ou um produ-
to de polir para motociclos.
PRECAUÇÃO: Nunca utilize quími-
cos fortes para limpar o para-vento.
Além disso, alguns compostos de limpeza para plásticos podem ris-
car o para-vento, pelo que deverá
testar todos os produtos de limpe-
za antes da aplicação geral.
[PCA26310]
4. Remova minuciosamente com água
lavada. Certifique-se de que todos os
resíduos de detergente são removi-
dos, pois estes podem ser prejudiciais
para o plástico.
Após a lavagem 1. Seque o veículo com um pano suave
ou uma toalha absorvente, de prefe-
rência uma toalha de microfibra.
2. Para os modelos equipados com cor-
rente de transmissão: Seque e lubrifi-
que a corrente de transmissão para
prevenir a formação de ferrugem.
3. Utilize um produt o de polir crómio
para dar brilho a peças de crómio, alu-
mínio e aço inoxidável. A descolora-
ção dos sistemas de escape em aço
inoxidável induzida termicamente
pode muitas vezes ser removida atra-
vés de polimento.
4. Aplique um spray de proteção contra a corrosão nas peças metálicas, in-
cluindo nas superfícies cromadas ou
niqueladas. AVISO! Não aplique sili-
cone ou óleo em spray a bancos,
punhos, apoios dos pés ou rastos
UB7NP1P0.book Page 2 Monday, August 30, 2021 2:15 PM
