Funções dos controlos e instrumentos
4-30
4
NOTAAo rodar o ajustador da força amortecedo-
ra na direção (b), este pode rodar para além
das especificações indicadas; contudo, es-
ses ajustes são ineficazes e podem danifi-
car a suspensão.
AVISO
PWA10222
Este amortecedor contém nitrogénio al-
tamente pressurizado. Antes de manu-
sear o amortecedor, deve ler e
compreender as informações que se se-
guem. Não mexa nem tente abrir o cilin-
dro.
 Não submeta o amortecedor a uma
chama desprotegida ou outras fon-
tes de calor intenso. Caso contrá-
rio, o amortecedor pode explodir
devido a pressão excessiva do gás.
 Não deforme nem danifique o cilin-
dro de forma alguma. Qualquer
dano nos cilindros pode causar um
fraco desempenho do amorteci-
mento.
 Não descarte o amortecedor danifi-
cado ou gasto por si próprio. Leve o
amortecedor a um concessionário
Yamaha para qualquer serviço.
PAU84680
Prendedores da correia de baga-
gemUtilize os pontos de fixação indicados para
prender os atilhos da bagagem ao veículo.
PAU77390
Conectores CC auxiliaresEste veículo está equipado com um conec-
tor CC auxiliar e um conector CC para pu-
nho aquecido. Consulte o seu
concessionário Yamaha antes de instalar
quaisquer acessórios.
1. Prendedor da correia de bagagem
1 1 1
UB7NP1P0.book Page 30 Monday, August 30, 2021 2:15 PM

Funções dos controlos e instrumentos
4-31
4
PAU15306
Descanso lateralO descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.NOTAO interruptor incorporado do descanso la-
teral faz parte do sistema de corte do cir-
cuito de ignição, que corta a ignição em
determinadas situações. (Consulte a sec-
ção seguinte para obter uma explicação
sobre o sistema de corte do circuito de ig-
nição.)
AVISO
PWA10242
O veículo não deve ser conduzido com o
descanso lateral para baixo, nem se o
descanso lateral não puder ser devida-
mente recolhido para cima (ou não fique
em cima), caso contrário o descanso la-
teral pode entrar em contacto com o
solo e distrair o condutor, resultando
numa possível perda de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebido para lembrar ao utilizador que lhe cabe levantar o des-
canso lateral antes de arrancar. Por
conseguinte, verifique este sistema re- gularmente e se não funcionar bem, so-
licite a sua reparação a um
concessionário Yamaha.
PAU57952
Sistema de corte do circuito de
igniçãoEste sistema impede o arranque do motor
quando a transmissão está engrenada, ex-
ceto quando a alavanca da embraiagem
está a ser premida e o descanso lateral
está para cima. Além disso, para o motor
se o descanso lateral for baixado com a
transmissão engrenada.
Verifique o sistema periodicamente com o
seguinte procedimento.NOTA
Esta verificação é mais fiável se for
efetuada com o motor quente.
 Consulte as informações sobre a ope-
ração dos interruptores nas páginas
4-2 e 4-3.
UB7NP1P0.book Page 31 Monday, August 30, 2021 2:15 PM

Funções dos controlos e instrumentos
4-32
4
SIM NÃOSIM NÃO
SIM NÃO
AVISO
Com o motor desligado:
1. Mova o descanso lateral para baixo.
2. Coloque o interruptor de paragem do motor na posição de yfuncionamento.
3. Rode o interruptor principal para a posição ON.
4. Coloque a transmissão em ponto morto.
5. Prima o interruptor de arranque.
O motor começa a trabalhar?
O interruptor de ponto morto pode não estar
a funcionar.
O motociclo não deverá ser conduzido até
que seja inspecionado por um concessionário
Yamaha.
Com o motor ainda a trabalhar:
6. Mova o descanso lateral para cima.
7. Puxe a alavanca da embraiagem.
8. Engrene a transmissão.
9. Mova o descanso lateral para baixo.
O motor para?
O interruptor do descanso lateral pode não estar
a funcionar.
O motociclo não deverá ser conduzido até
que seja inspecionado por um concessionário
Yamaha.
Depois de o motor ter parado:
10. Mova o descanso lateral para cima.
11. Puxe a alavanca da embraiagem.
12. Prima o interruptor de arranque.
O motor começa a trabalhar?
O interruptor da embraiagem pode não estar
a funcionar.
O motociclo não deverá ser conduzido até
que seja inspecionado por um concessionário
Yamaha.
O sistema está OK. O motociclo pode ser conduzido. Se encontrar uma avaria, solicite a inspeção
do veículo antes de o utilizar.
UB7NP1P0.book Page 32 Monday, August 30, 2021 2:15 PM

Para sua segurança – verificações prévias à utilização
5-1
5
PAU1559B
Inspecione o seu veículo sempre que o utilizar para garantir que se encontra em perfeitas condições de funcionamento. Cumpra sempre
os procedimentos e intervalos de inspeção e manutenção descritos no Manual do Utilizador.
AVISO
PWA11152
Se o veículo não for inspecionado ou manti do em condições, há mais possibilidades de ocorrer um acidente ou danos no equi-
pamento. Não utilize o veículo se detetar algum problema. Se não for possível corrigir um problema através dos procedimentos
deste manual, solicite a um concessionário Yamaha que inspecione o veículo.Antes de utilizar este veículo, verifique os pontos que se seguem:
ITEM VERIFICAÇÕES PÁGINA
Combustível • Verifique o nível de combustível no respetivo depósito.
• Se necessário, reabasteça.
• Verifique se o tubo de combustível apresenta fuga.
• Verifique se existem obstruções, fendas ou danos no tubo de descarga do de-
pósito de combustível e verifique a ligação do tubo. 4-22, 4-24
Óleo do motor • Verifique o nível de óleo no motor.
• Se necessário, adicione óleo recomendado até ao nível especificado.
• Verifique se o veículo apresenta fugas de óleo. 7-11
Refrigerante • Verifique o nível de refrigerante no reservatório.
• Se necessário, adicione refrigerante recomendado até ao nível especificado.
• Verifique se o sistema de refrigeração tem fugas. 7-14
Travão dianteiro • Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha
que sangre o sistema hidráulico.
• Verifique se as pastilhas do travão apresentam desgaste.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especificado até ao nível especifi- cado.
• Verifique se o sistema hidráulico apresenta fugas. 7-21, 7-21
UB7NP1P0.book Page 1 Monday, August 30, 2021 2:15 PM

Para sua segurança – verificações prévias à utilização
5-2
5
Travão traseiro• Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha
que sangre o sistema hidráulico.
• Verifique se as pastilhas do travão apresentam desgaste.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especificado até ao nível especifi- cado.
• Verifique se o sistema hidráulico apresenta fugas. 7-21, 7-21
Embraiagem • Verifique o funcionamento.
• Se necessário, lubrifique o cabo.
• Verifique a folga da alavanca.
• Se necessário, ajuste-a.
7-19
Punho do acelerador • Verifique se apresenta uma rotação suave e se retorna de forma automática. 7-26
Cabos de controlo • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique-a. 7-26
Corrente de transmissão • Verifique a folga da corrente.
• Se necessário, ajuste-a.
• Verifique o estado da corrente.
• Se necessário, lubrifique-a.
7-23, 7-25
Rodas e pneus • Verifique se apresentam danos.
• Verifique o estado dos pneus e a profundidade da face de rolamento.
• Verifique a pressão do ar.
• Se necessário, corrija.
7-16, 7-19
Pedais do travão e de mu-
dança de velocidade • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação dos pedais.
7-26
Alavancas do travão e da
embraiagem • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação da alavanca.
7-27
Descanso lateral • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique o pivô.
7-28
ITEM
VERIFICAÇÕES PÁGINA
UB7NP1P0.book Page 2 Monday, August 30, 2021 2:15 PM

Para sua segurança – verificações prévias à utilização
5-3
5
Fixadores do chassis• Certifique-se de que todas as porcas, cavilhas e parafusos estão devidamente
alinhados.
• Se necessário, aperte-os. —
Instrumentos, luzes, sinais e
interruptores • Verifique o funcionamento.
• Se necessário, corrija.
—
Interruptor do descanso late-
ral • Verifique o funcionamento do sistem
a de corte do circuito de ignição.
• Se o sistema não estiver a funcionar corretamente, solicite a um concessionário Yamaha que verifique o veículo. 4-31
ITEM
VERIFICAÇÕES PÁGINA
UB7NP1P0.book Page 3 Monday, August 30, 2021 2:15 PM

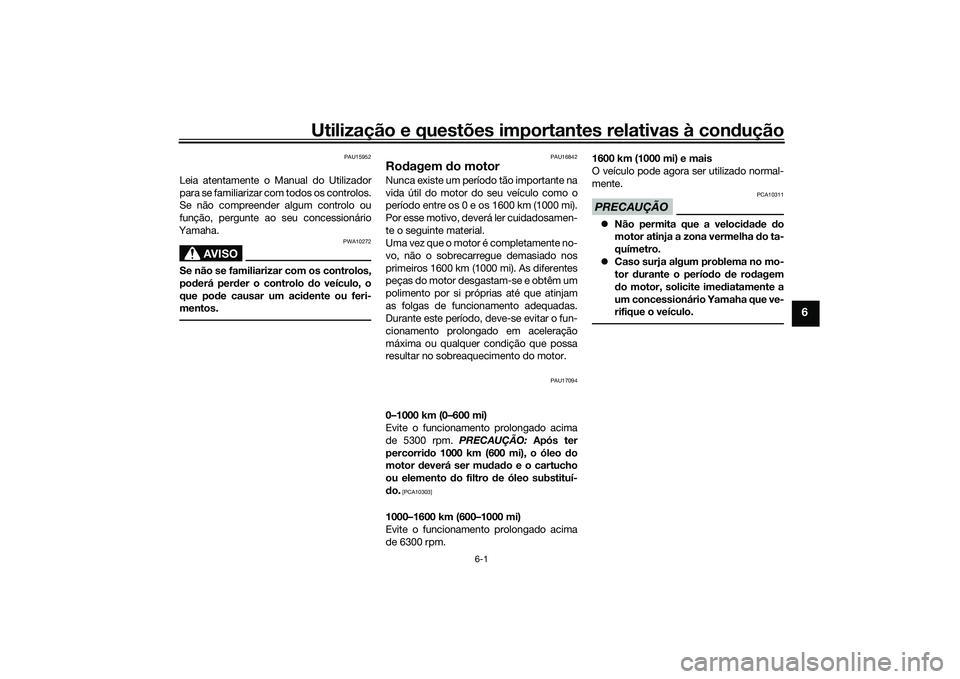

Utilização e questões importantes relativas à condução
6-1
6
PAU15952
Leia atentamente o Manual do Utilizador
para se familiarizar com todos os controlos.
Se não compreender algum controlo ou
função, pergunte ao seu concessionário
Yamaha.
AVISO
PWA10272
Se não se familiarizar com os controlos,
poderá perder o controlo do veículo, o
que pode causar um acidente ou feri-
mentos.
PAU16842
Rodagem do motorNunca existe um período tão importante na
vida útil do motor do seu veículo como o
período entre os 0 e os 1600 km (1000 mi).
Por esse motivo, deverá ler cuidadosamen-
te o seguinte material.
Uma vez que o motor é completamente no-
vo, não o sobrecarregue demasiado nos
primeiros 1600 km (1000 mi). As diferentes
peças do motor desgastam-se e obtêm um
polimento por si próprias até que atinjam
as folgas de funcionamento adequadas.
Durante este período, deve-se evitar o fun-
cionamento prolongado em aceleração
máxima ou qualquer condição que possa
resultar no sobreaquecimento do motor.
PAU17094
0–1000 km (0–600 mi)
Evite o funcionamento prolongado acima
de 5300 rpm. PRECAUÇÃO: Após ter
percorrido 1000 km (600 mi), o óleo do
motor deverá ser mudado e o cartucho
ou elemento do filtro de óleo substituí-
do.
[PCA10303]
1000–1600 km (600–1000 mi)
Evite o funcionamento prolongado acima
de 6300 rpm. 1600 km (1000 mi) e mais
O veículo pode agora ser utilizado normal-
mente.
PRECAUÇÃO
PCA10311

Não permita que a velocidade do
motor atinja a zona vermelha do ta-
químetro.
 Caso surja algum problema no mo-
tor durante o período de rodagem
do motor, solicite imediatamente a
um concessionário Yamaha que ve-
rifique o veículo.
UB7NP1P0.book Page 1 Monday, August 30, 2021 2:15 PM

Utilização e questões importantes relativas à condução
6-2
6
PAU91411
Colocar o motor em funciona-
mentoO sistema de corte do circuito de ignição
ativa o arranque quando:
 a transmissão está em ponto morto,
ou
 a transmissão está engrenada, o des-
canso lateral está para cima e a ala-
vanca da embraiagem está a ser
premida.
Colocar o motor em funcionamento1. Rode o interruptor principal para a po- sição ON e coloque o interruptor de
paragem do motor na posição de fun-
cionamento.
2. Confirme que o indicador e as luzes de advertência se acendem durante
alguns segundos e depois se apa-
gam. (Consulte a página 4-6.)NOTANão coloque o motor em funciona-
mento se o indicador luminoso de
avaria no motor permanecer aceso.
 As luzes de advertência da pressão
do óleo e da temperatura do refrige-
rante devem acender-se e permane-
cer acesas até o motor ser ligado. 
A luz de advertência do ABS deve
acender-se e manter-se acesa até o
veículo atingir uma velocidade de
5 km/h (3 mi/h).
PRECAUÇÃO
PCA24110
Se uma luz de advertência ou um indica-
dor luminoso não funcionarem da forma
acima descrita, solicite a um concessio-
nário Yamaha que verifique o veículo.3. Mude a transmissão para ponto mor-
to.
4. Coloque o motor em funcionamento, premindo o interruptor de arranque.
5. Solte o interruptor de arranque quan-
do o motor arrancar ou após 5 segun-
dos. Aguarde 10 segundos antes de
premir novamente o interruptor de ar-
ranque para permitir que a tensão da
bateria se restabeleça.NOTASe o motor não arrancar, tente novamente
virando o punho do acelerador 1/4 de volta
(20 graus).
PRECAUÇÃO
PCA11043
Para uma maior duração do motor, nun-
ca acelere profundamente com o motor
frio!1. 1/4 de volta (20 graus)
1 1 1
UB7NP1P0.book Page 2 Monday, August 30, 2021 2:15 PM

Utilização e questões importantes relativas à condução
6-3
6
PAU68221
NOTAEste modelo está equipado com: uma unidade de medida inercial (IMU).
Esta unidade para o motor em caso
de capotagem. Desligue e volte a ligar
o interruptor principal antes de tentar
voltar a ligar o motor. Se não o fizer, o
motor não ligará, apesar de este dar
sinal quando é premido o interruptor
de arranque.
 um sistema de paragem automática
do motor. O motor desliga-se auto-
maticamente se for deixado em ralenti
durante 20 minutos. Se o motor deixar
de funcionar, basta premir o interrup-
tor de arranque para o voltar a ligar.
PAU91542
Mudança de velocidadesA mudança de velocidades permite-lhe
controlar o nível de potência do motor dis-
ponível para o arranque, aceleração, subi-
da de encostas, etc. As posições das
velocidades estão ilustradas na imagem.NOTAPara colocar a transmissão em ponto
morto ( ), pressione repetidamente
o pedal de mudança de velocidades
até este atingir o fim do percurso e, fi-
nalmente, suba-o ligeiramente.
 Este modelo está equipado com um
sistema de mudança rápida de veloci-
dade. (Consulte a página 3-3.)
PRECAUÇÃO
PCA22523
Quando mudar de velocidade, pres-
sione firmemente o pedal de mu-
dança de velocidades até sentir que
a mudança foi engatada.
 Mesmo com a transmissão em
ponto morto, não deslize o veículo
durante longos períodos de tempo
com o motor desligado, nem rebo-
que o motociclo durante grandes
distâncias. A transmissão é devida-
mente lubrificada apenas quando o
motor está a funcionar. Uma lubrifi-
cação inadequada poderá danificar
a transmissão.
 Exceto ao utilizar o sistema de mu-
dança rápida de velocidade, puxe
sempre a alavanca da embraiagem
ao mudar de velocidade para evitar
danos no motor, na transmissão e
no sistema de transmissão.
PAU85370
Para arrancar e acelerar
1. Puxe a alavanca da embraiagem para
desengatar a embraiagem.
2. Engrene a transmissão em primeira velocidade. O indicador luminoso de
ponto morto deve apagar-se.
1. Posições de marcha
2. Pedal de mudança de velocidades
2
1 1 1
1
N 2 3
4
5
6
UB7NP1P0.book Page 3 Monday, August 30, 2021 2:15 PM

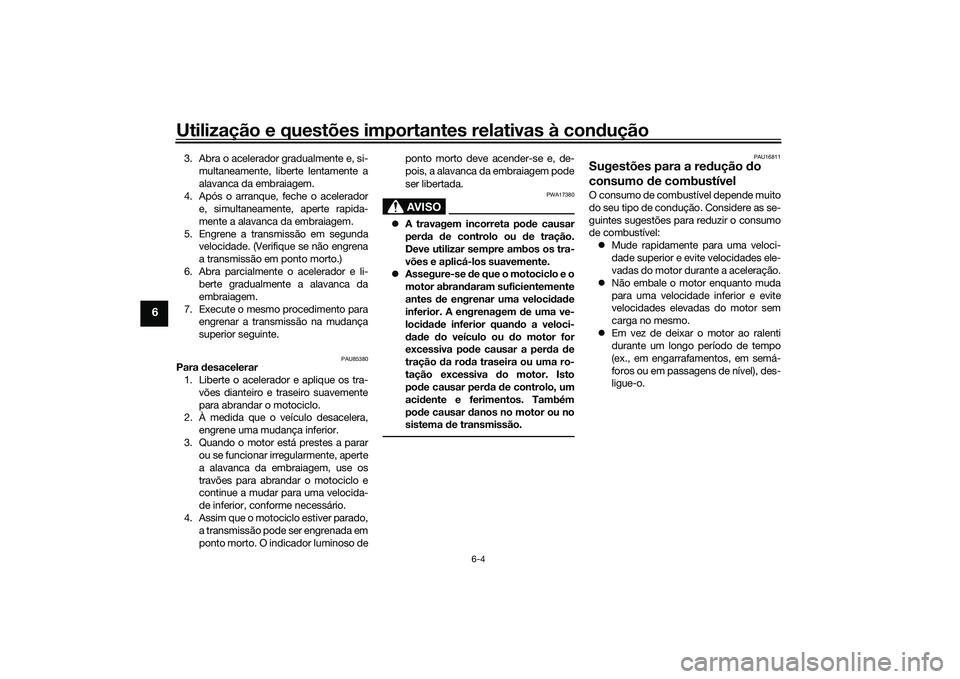

Utilização e questões importantes relativas à condução
6-4
6
3. Abra o acelerador gradualmente e, si-
multaneamente, liberte lentamente a
alavanca da embraiagem.
4. Após o arranque, feche o acelerador e, simultaneamente, aperte rapida-
mente a alavanca da embraiagem.
5. Engrene a transmissão em segunda velocidade. (Verifique se não engrena
a transmissão em ponto morto.)
6. Abra parcialmente o acelerador e li- berte gradualmente a alavanca da
embraiagem.
7. Execute o mesmo procedimento para engrenar a transmissão na mudança
superior seguinte.
PAU85380
Para desacelerar1. Liberte o acelerador e aplique os tra-
vões dianteiro e traseiro suavemente
para abrandar o motociclo.
2. À medida que o veículo desacelera,
engrene uma mudança inferior.
3. Quando o motor está prestes a parar ou se funcionar ir regularmente, aperte
a alavanca da embraiagem, use os
travões para abrandar o motociclo e
continue a mudar para uma velocida-
de inferior, conforme necessário.
4. Assim que o motociclo estiver parado, a transmissão pode ser engrenada em
ponto morto. O indicador luminoso de ponto morto deve acender-se e, de-
pois, a alavanca da embraiagem pode
ser libertada.
AVISO
PWA17380

A travagem incorreta pode causar
perda de controlo ou de tração.
Deve utilizar sempre ambos os tra-
vões e aplicá-los suavemente.
 Assegure-se de que o motociclo e o
motor abrandaram suficientemente
antes de engrenar uma velocidade
inferior. A engrenagem de uma ve-
locidade inferior quando a veloci-
dade do veículo ou do motor for
excessiva pode causar a perda de
tração da roda traseira ou uma ro-
tação excessiva do motor. Isto
pode causar perda de controlo, um
acidente e ferimentos. Também
pode causar danos no motor ou no
sistema de transmissão.
PAU16811
Sugestões para a redução do
consumo de combustívelO consumo de combustível depende muito
do seu tipo de condução. Considere as se-
guintes sugestões para reduzir o consumo
de combustível:
 Mude rapidamente para uma veloci-
dade superior e evite velocidades ele-
vadas do motor durante a aceleração.
 Não embale o motor enquanto muda
para uma velocidade inferior e evite
velocidades elevadas do motor sem
carga no mesmo.
 Em vez de deixar o motor ao ralenti
durante um longo período de tempo
(ex., em engarrafamentos, em semá-
foros ou em passagens de nível), des-
ligue-o.
UB7NP1P0.book Page 4 Monday, August 30, 2021 2:15 PM
