YAMAHA MT-10 2017 Manual de utilização (in Portuguese)

1-4
Informações relativas à segurança
12
3
4
5
6
7
8
9
10
11
12
ção que permita testar os produtos que es-
tas empresas do mercado de reposição
fabricam. Por este motivo, a Yamaha não
pode aprovar nem reco mendar a utilização
de acessórios não comercializados pela
Yamaha, nem modificações não recomen-
dadas especificament e pela Yamaha, mes-
mo que a venda e a instalação seja
efetuada por um concessionário Yamaha.
Peças, acessórios e modificações do
mercado de reposição
Embora possa encontrar produtos do mer-
cado de reposição idênt icos a acessórios
Yamaha genuínos ao nível de design e
qualidade, deve reconhecer que alguns
acessórios ou modificações do mercado de
reposição não são adequados devido aos
potenciais perigos para a sua segurança e
a de terceiros. A instalação de produtos do
mercado de reposição ou a implementação
de modificações no veículo que alterem
qualquer uma das suas características de
design e de funcionamento podem expô-lo
a si e a terceiros a um maior risco de feri-
mentos graves ou morte. O proprietário do
veículo é responsável por ferimentos rela-
cionados com alterações do mesmo.
Quando montar acessórios, tenha em men-
te as seguintes linhas de orientação, bem
como as apresentadas na secção “Carga”.

Nunca instale acessórios nem trans-
porte carga que possam prejudicar o
desempenho do seu motociclo. Inspe-
cione cuidadosamente o acessório an-
tes de o utilizar, para se certificar de
que este não vai, de modo algum, afe-
tar a visibilidade para a estrada ou a vi-
sibilidade nas curv as, limitar o
percurso da suspens ão, o percurso da
direção ou o funcionamento dos con-
trolos, nem ocultar luzes ou refletores.
Os acessórios instalados na área do guiador ou da forquilha dianteira
podem criar instabilidade devido à
distribuição de peso inapropriada
ou alterações aerodinâmicas. Se fo-
rem colocados acessórios na área
do guiador ou da forquilha dianteira,
estes devem reduzidos ao número
indispensável e devem ser tão le-
ves quanto possível.
Os acessórios vo lumosos ou gran-
des podem afetar seriamente a es-
tabilidade do motociclo devido aos
efeitos aerodinâmicos. O vento
pode fazer o motociclo levantar da
estrada, ou este pode ficar instável
em zonas com ventos cruzados.
Estes acessórios também podem
causar instabilidade ao ultrapassar
ou ao ser ultrapassado por veículos de grandes dimensões.
Alguns acessórios podem deslocar
o condutor da sua posição normal
de condução. Esta posição inapro-
priada limita a liberdade de movi-
mentos do condutor e pode limitar a
capacidade de controlo, pelo que
tais acessórios não são recomen-
dados.

Tenha cuidado ao acrescentar aces-
sórios elétricos. Se os acessórios elé-
tricos excederem a capacidade do
sistema elétrico do motociclo pode
ocorrer uma falha elétrica, a qual pode
causar uma perda perigosa de potên-
cia das luzes ou do motor.
Pneus e jantes do mercado de reposi-
ção
Os pneus e as jantes fornecidos com o seu
motociclo foram concebidos para corres-
ponder às capacida des de desempenho e
para garantir a melhor combinação possível
de condução, travagem e conforto. Outros
pneus, jantes, dimensões e combinações
podem não ser apropriados. Consulte a pá-
gina 7-19 para obter mais informações so-
bre as especificações dos pneus e a
substituição dos mesmos.
B67-9-P1_1.book 4 ページ ２０１７年１月２５日　水曜日　午後４時４４分

1-5
Informações relativas à segurança
1
2
3
4
5
6
7
8
9
10
11
12
Transporte do Motociclo
Certifique-se de que segue as instruções
que se seguem antes de transportar o mo-
tociclo noutro veículo.
Retire todos os itens soltos do motoci-
clo.

Certifique-se de que a torneira de
combustível (se fizer parte do equipa-
mento) está na posição “OFF” e de
que não existem fugas de combustí-
vel.

Aponte a roda dianteira para a frente
no reboque ou na caixa do camião e
prenda-a num carril para impedir o
movimento.

Engrene a transmissão (para os mo-
delos equipados com transmissão ma-
nual).

Prenda o motociclo com cabos de re-
tenção ou prendedores adequados
que estejam presos a partes sólidas
do motociclo, tal como o chassis ou o
triplo grampo da forquilha dianteira su-
perior (e não, por exemplo, a guiado-
res montados em borracha ou sinais
de mudança de direção, ou peças que
possam partir). Escolha cuidadosa-
mente o local para os prendedores, de
modo que estes não friccionem contra
superfícies pintadas durante o trans-
porte.

A suspensão deve ser ligeiramente
comprimida pelos cabos de retenção,
se possível, para que o motociclo não
ressalte excessivamente durante o
transporte.
B67-9-P1_1.book 5 ページ ２０１７年１月２５日　水曜日　午後４時４４分

2-1
123
4
5
6
7
8
9
10
11
12
Descrição
PAU10411
Vista esquerda
1
6, 7
2, 3, 4 5
98
10
11
1213
1. Farol dianteiro (página 7-37)
2. Porca ajustadora de pré-carga da mola (página 4-23)
3. Cavilha ajustadora da força am ortecedora de recuo (página 4-23)
4. Cavilha ajustadora da força am ortecedora de compressão (página
4-23)
5. Bateria (página 7-33)
6. Cavilha ajustadora da força am ortecedora de compressão rápida
(página 4-25) 7. Parafuso ajustador da força amortecedora de compressão lenta
(página 4-25)
8. Anel ajustador de pré-carga da mola (página 4-25)
9. Parafuso ajustador da força amortecedora de recuo (página 4-25)
10.Pedal de mudança de velocidades (página 4-16)
11.Janela de verificação do nível de óleo do motor (página 7-11)
12.Cartucho do filtro de óleo do motor (página 7-11)
13.Caixa de fusíveis (página 7-34)
B67-9-P1_1.book 1 ページ ２０１７年１月２５日　水曜日　午後４時４４分

Descrição
2-2
12
3
4
5
6
7
8
9
10
11
12
PAU10421
Vista direita
9
11 1 0
12 8
1, 2
4
3
5, 6, 7
1. Fusível principal (página 7-34)
2. Fusível do motor do ABS (página 7-34)
3. Jogo de ferramentas do proprietário (página 7-2)
4. Tampa do depósito de combustível (página 4-19)
5. Porca ajustadora de pré-carga da mola (página 4-23)
6. Cavilha ajustadora da força amortecedora de recuo (página 4-23)
7. Cavilha ajustadora da força amortecedora de compressão (página
4-23) 8. Reservatório de refrigerante (página 7-14)
9. Tampa de enchimento de óleo do motor (página 7-11)
10.Cavilha de drenagem de refrigerante (página 7-15)
11.Pedal do travão (página 4-17)
12.Reservatório de líquido do travão traseiro (página 7-25)
B67-9-P1_1.book 2 ページ ２０１７年１月２５日　水曜日　午後４時４４分

Descrição
2-3
123
4
5
6
7
8
9
10
11
12
PAU10431

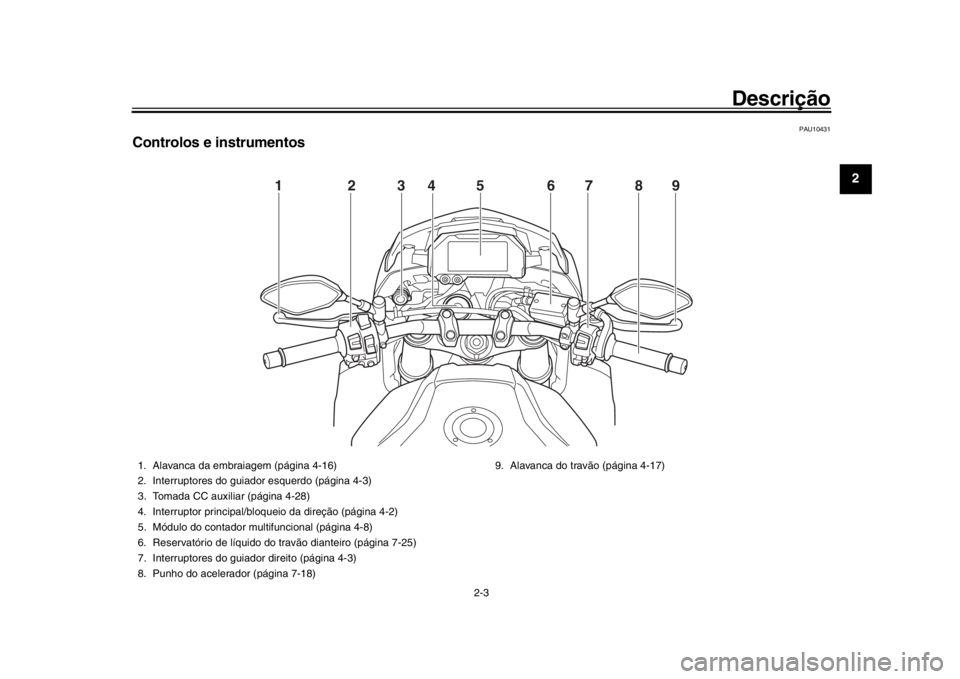

Controlos e instrumentos
12 456789
3
1. Alavanca da embraiagem (página 4-16)
2. Interruptores do guiador esquerdo (página 4-3)
3. Tomada CC auxiliar (página 4-28)
4. Interruptor principal/bloqueio da direção (página 4-2)
5. Módulo do contador multifuncional (página 4-8)
6. Reservatório de líquido do travão dianteiro (página 7-25)
7. Interruptores do guiador direito (página 4-3)
8. Punho do acelerador (página 7-18) 9. Alavanca do travão (página 4-17)
B67-9-P1_1.book 3 ページ ２０１７年１月２５日　水曜日　午後４時４４分

3-1
1
23
4
5
6
7
8
9
10
11
12
Características especiais
PAU74041
Sistema de controlo de cruzeiroEste modelo está equipado com um siste-
ma de controlo de cruzeiro concebido para
manter uma velocidade de cruzeiro previa-
mente configurada.
O sistema de controlo de cruzeiro só funcio-
na quando se conduz em 4ª, 5ª ou 6ª mu-
dança a velocidades entre os 50 km/h (31
mi/h) e os 180 km/h (112 mi/h).
AVISO
PWA16341

A utilização incorreta do sistema de
controlo de cruzeiro pode causar a
perda de controlo e resultar num
acidente. Não ative o sistema de
controlo de cruzeiro em trânsito in-
tenso, em condições climáticas ad-
versas nem em vias sinuosas,
escorregadias, inclinadas, deterio-
radas ou de cascalho.

O sistema de controlo de cruzeiro
poderá não conseguir manter a ve-
locidade de cruzeiro configurada
quando o veículo estiver a fazer
uma subida ou uma descida.

Para evitar a ativação acidental do
sistema de controlo de cruzeiro,
desligue-o quando não o estiver a
utilizar. Certifique-se de que o indi-
cador luminoso do sistema de con- trolo de cruzeiro “ ” está
apagado.
Ativação e configuração do sistema de
controlo de cruzeiro1. Prima o interruptor de alimentação do controlo de cruzeiro “ ” localizado no
guiador esquerdo. O indicador lumino-
so do sistema de controlo de cruzeiro
“ ” acender-se-á.
2. Prima o lado “SET–” do interruptor de configuração do controlo de cruzeiro
para ativar o sistema de controlo de
cruzeiro. A velocidade de condução
atual será a velocidade de cruzeiro
configurada. O indicador luminoso de
configuração do controlo de cruzeiro
“SET” acender-se-á.

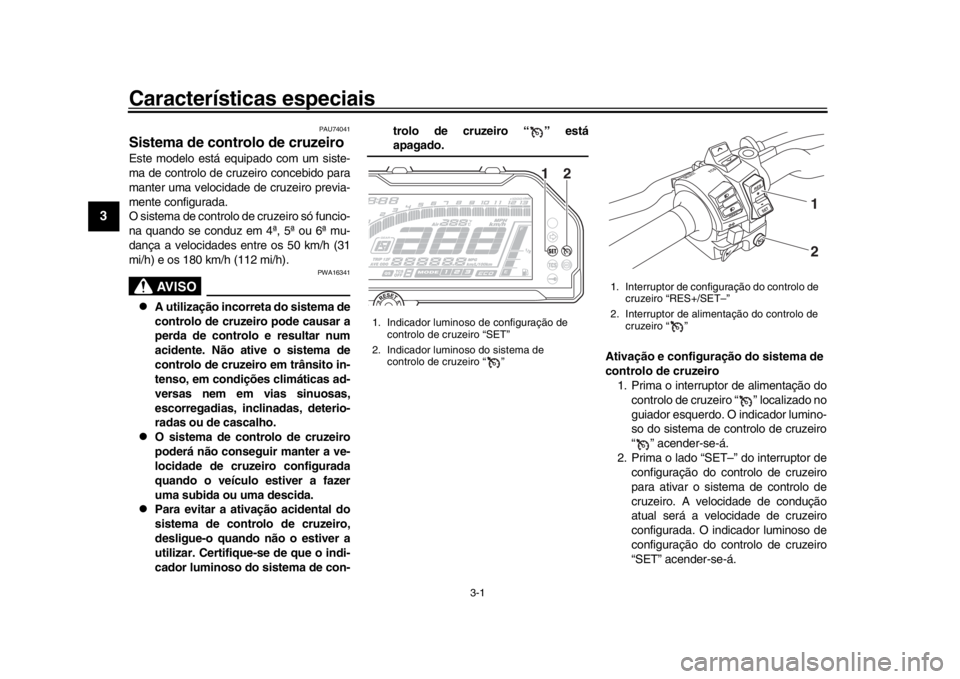

1. Indicador luminoso de configuração de controlo de cruzeiro “SET”
2. Indicador luminoso do sistema de controlo de cruzeiro “ ”
12
1. Interruptor de configuração do controlo de cruzeiro “RES+/SET–”
2. Interruptor de alimentação do controlo de cruzeiro “ ”
RESSE T
PAS
S
TCS
SELECT
2 1
B67-9-P1_1.book 1 ページ ２０１７年１月２５日　水曜日　午後４時４４分

Características especiais
3-2
1
234
5
6
7
8
9
10
11
12

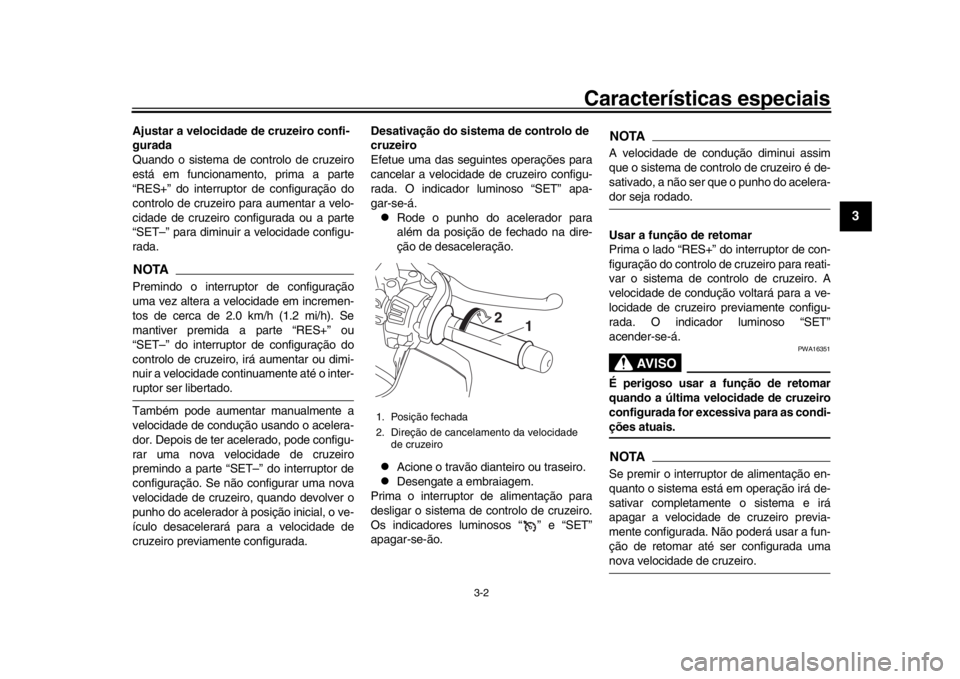

Ajustar a velocidade de cruzeiro confi-
gurada
Quando o sistema de controlo de cruzeiro
está em funcionamento, prima a parte
“RES+” do interruptor de configuração do
controlo de cruzeiro para aumentar a velo-
cidade de cruzeiro configurada ou a parte
“SET–” para diminuir a velocidade configu-
rada.NOTAPremindo o interruptor de configuração
uma vez altera a velocidade em incremen-
tos de cerca de 2.0 km/h (1.2 mi/h). Se
mantiver premida a parte “RES+” ou
“SET–” do interruptor de configuração do
controlo de cruzeiro, irá aumentar ou dimi-
nuir a velocidade continuamente até o inter-ruptor ser libertado.
Também pode aumentar manualmente a
velocidade de condução usando o acelera-
dor. Depois de ter acelerado, pode configu-
rar uma nova velocidade de cruzeiro
premindo a parte “SET–” do interruptor de
configuração. Se não configurar uma nova
velocidade de cruzeiro, quando devolver o
punho do acelerador à posição inicial, o ve-
ículo desacelerará para a velocidade de
cruzeiro previamente configurada. Desativação do sistem
a de controlo de
cruzeiro
Efetue uma das seguint es operações para
cancelar a velocidade de cruzeiro configu-
rada. O indicador luminoso “SET” apa-
gar-se-á.

Rode o punho do acelerador para
além da posição de fechado na dire-
ção de desaceleração.

Acione o travão dianteiro ou traseiro.

Desengate a embraiagem.
Prima o interruptor de alimentação para
desligar o sistema de controlo de cruzeiro.
Os indicadores luminosos “ ” e “SET”
apagar-se-ão.
NOTAA velocidade de condução diminui assim
que o sistema de controlo de cruzeiro é de-
sativado, a não ser que o punho do acelera-dor seja rodado.
Usar a função de retomar
Prima o lado “RES+” do interruptor de con-
figuração do controlo de cruzeiro para reati-
var o sistema de controlo de cruzeiro. A
velocidade de condução voltará para a ve-
locidade de cruzeiro previamente configu-
rada. O indicador luminoso “SET”
acender-se-á.
AVISO
PWA16351
É perigoso usar a função de retomar
quando a última velocidade de cruzeiro
configurada for excessiva para as condi-ções atuais.NOTASe premir o interruptor de alimentação en-
quanto o sistema está em operação irá de-
sativar completamente o sistema e irá
apagar a velocidade de cruzeiro previa-
mente configurada. Não poderá usar a fun-
ção de retomar até ser configurada umanova velocidade de cruzeiro.
1. Posição fechada
2. Direção de cancelamento da velocidade de cruzeiro
1
2
B67-9-P1_1.book 2 ページ ２０１７年１月２５日　水曜日　午後４時４４分

Características especiais
3-3
1
23
4
5
6
7
8
9
10
11
12
Desativação automática do sistema de con-trolo de cruzeiroO sistema de controlo de cruzeiro para este
modelo é controlado eletronicamente e está
ligado com os restantes sistemas de con-
trolo. O sistema de controlo de cruzeiro fica
automaticamente des ativado nas condi-
ções que se seguem:
O sistema de controlo de cruzeiro não
consegue manter a velocidade de cru-
zeiro configurada.

Quando é detetada derrapagem ou
patinagem de uma roda . (Se o sistema
de controlo de tração não tiver sido de-
sativado, este entrará em funciona-
mento.)

O interruptor de arranque/paragem do
motor está regulado para a posição
“”.

O motor para.

O descanso lateral é baixado.
Quando viajar com uma velocidade de cru-
zeiro configurada, se o sistema de controlo
de cruzeiro for desativado segundo as con-
dições acima, o indicador luminoso “ ”
apagar-se-á e o indicador luminoso “SET”
ficará intermitente durante 4 segundos e,
depois, apaga-se.
Quando viajar sem uma velocidade de cru-
zeiro configurada, se o interruptor de arran-
que/paragem do motor estiver na posição “ ”, se o motor parar ou se o descanso la-
teral for baixado, o indicador luminoso “ ”
apagar-se-á (o indicador luminoso “SET”
não fica intermitente).
Se o sistema de controlo de cruzeiro for au-
tomaticamente desativado, deve parar e
verificar se o veículo está em boas condi-
ções de funcionamento.
Antes de voltar a usar o sistema de controlo
de cruzeiro, ative-o usando o interruptor de
alimentação.
NOTAEm alguns casos, o sistema de controlo de
cruzeiro não conseguirá manter a velocida-
de de cruzeiro configurada quando o veícu-
lo está numa subida ou numa descida.
Quando o veículo está a ser conduzi-
do numa subida, a velocidade de con-
dução real pode tornar-se inferior à
velocidade de cruzeiro configurada.
Se isto acontecer, acelere até atingir a
velocidade de condução pretendida
usando o acelerador.

Quando o veículo está a ser conduzi-
do numa descida, a velocidade de
condução real pode tornar-se superior
à velocidade de cruzeiro configurada.
Se isto acontecer, o interruptor de con-
figuração não pode ser usado para
ajustar a velocidade de cruzeiro confi-
gurada. Para reduzir a velocidade decondução, utilize os travões. Quando
os travões são acionados, o sistema
de controlo de cruzeiro é desativado.
B67-9-P1_1.book 3 ページ ２０１７年１月２５日　水曜日　午後４時４４分

Características especiais
3-4
1
234
5
6
7
8
9
10
11
12
PAU74053
Modo D (modo de transmissão)O modo D é um sistema de desempenho do
motor controlado eletronicamente. Selecio-
ne o modo 1 para obter a resposta de ace-
leração mais agressiva, o modo 2 para uma
resposta normal do punho do acelerador/
motor e utilize o modo 3 para dias chuvosos
ou sempre que pretender menos potência
do motor.
AVISO
PWA18440
Não mude o modo de transmissão en-quanto o veículo está em andamento.
Com o punho do acelerador fechado, prima
o interruptor “MODE” para alterar o modo
de condução.
NOTA
O modo de transmissão atual é indica-
do no visor do modo de transmissão
(página 4-12).

O modo de transmissão atual é grava-do quando o veículo for desligado.
PAU73913
Sistema de controlo de traçãoO sistema de controlo de tração (TCS) aju-
da a manter a tração durante a aceleração
em superfícies escorrega dias, como em pi-
sos não pavimentados ou molhados. Se for
detetado pelos sensores que a roda trasei-
ra está a perder a aderência (patinagem), o
sistema de controlo de tração ativa-se para
regular a potência do motor para o nível ne-
cessário para restabelecer a tração.
AVISO
PWA15432
O sistema de controlo de tração não
substitui uma condução adequada às
condições. O sistema de controlo de tra-
ção não consegue impedir a perda de
tração devido a excesso de velocidade
na entrada de curvas, a aceleração ex-
cessiva em ângulos de grande inclina-
ção ou durante travagens e não impede
a perda de aderência da roda dianteira.
Tal como com qualquer motociclo, te-
nha cuidado ao abor dar superfícies que
possam ser escorregadias e evite super-fícies muito escorregadias.

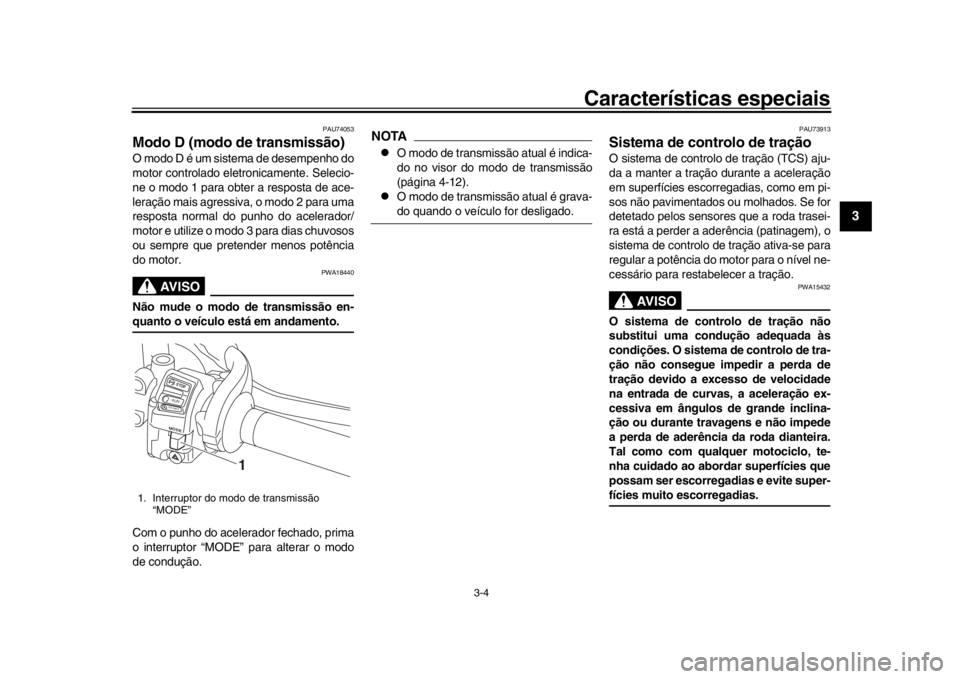

1. Interruptor do modo de transmissão “MODE”
STOPMODERUNSTA R T
1
B67-9-P1_1.book 4 ページ ２０１７年１月２５日　水曜日　午後４時４４分

Características especiais
3-5
1
23
4
5
6
7
8
9
10
11
12
Com o acelerador fechado, prima esse in-
terruptor para baixo para passar do TCS “1”
ou “2” para o “3”. Empurre para cima para
passar do TCS “3” ou “2” para o “1”.
Com o veículo desligado, empurre o inter-
ruptor para cima durante dois segundos
para desligar o sistema. Prima para baixo
para ligar o sistema.NOTAA definição atual do TCS é indicada no ecrãTCS (página 4-12). O indicador luminoso “ ” pisca quando o
controlo de tração foi acionado. Pode notar
ligeiras alterações no ruído do motor e do
escape quando o sistema foi acionado.
Em determinadas condições, o sistema de
controlo de tração pode ser automatica-
mente desativado. Neste caso, tanto o indi-
cador luminoso “ ” como a luz de
advertência “ ” acendem-se.
O ecrã TCS (página 4-12) indica a definição
atual do TCS. Existem quatro definições.
TCS “OFF”
O modo TCS “OFF” desliga o sistema de
controlo de tração.TCS “1”
O modo TCS “1” minimi
za a ação do siste-
ma de controlo de tração. Selecione este
modo para condução desportiva.
TCS “2”
O TCS “2” fornece um nível moderado de
ação do controlo de tração. Selecione este
modo para condução normal em estrada.
TCS “3”
O modo TCS “3” maximiza a ação do con-
trolo de tração; a rotação da roda é contro-
lada com mais força. Selecione este modo
para condução sob chuva, condições de
estrada escorregadia e quando for desejá-
vel ter o máximo de controlo de tração.
NOTA
O controlo de tração pode ser ligado
ou desligado apenas com o veículo
desligado.

Sempre que a chave for rodada para
“ON”, o controlo de tração é ligado e
definido para TCS “1”, “2” ou “3” (o que
tiver sido selecionado da última vez).

Desligue o sistema de controlo de tra-
ção para ajudar a libertar a roda trasei-
ra se o veículo ficar preso na lama,areia ou noutra superfície mole.

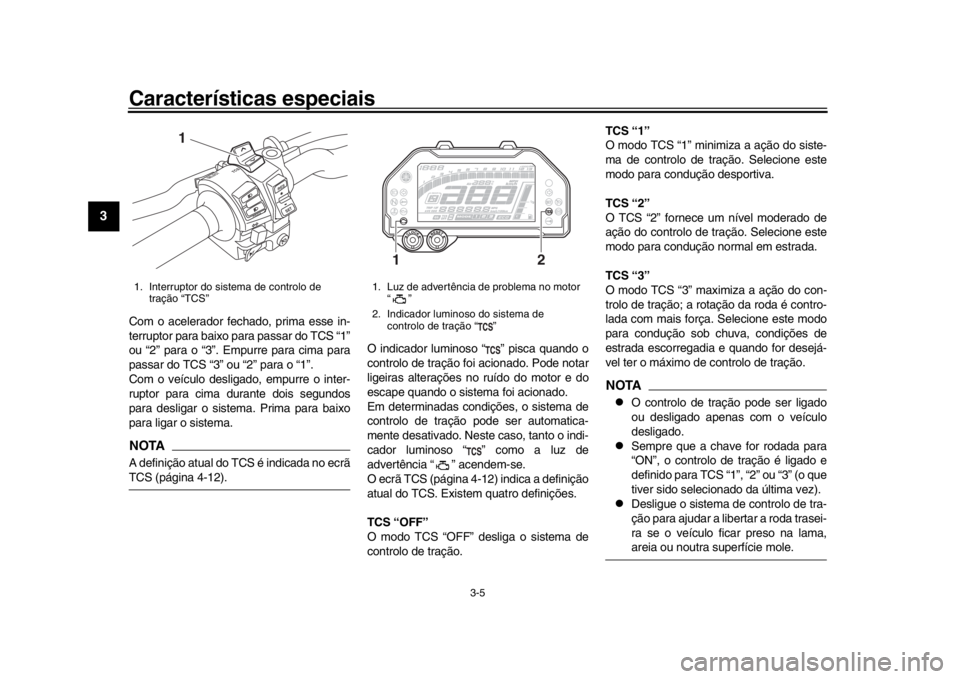

1. Interruptor do sistema de controlo de tração “TCS”
RESSE T
PAS
S
TCS
SELECT
1
1. Luz de advertência de problema no motor
“”
2. Indicador luminoso do sistema de controlo de tração “ ”
12
B67-9-P1_1.book 5 ページ ２０１７年１月２５日　水曜日　午後４時４４分
