Controllo della candelaLa candela è un componente importante
del motore ed è facile da controllare. Poi-
ché il calore ed i depositi provocano una
lenta erosione della candela, bisogna ri-
muoverla e controllarla in conformità alla
tabella della manutenzione periodica e lu-
brificazione. Inoltre, lo stato della candela
può rivelare le condizioni del motore.
Per togliere la candela
1. Togliere il cappuccio candela.

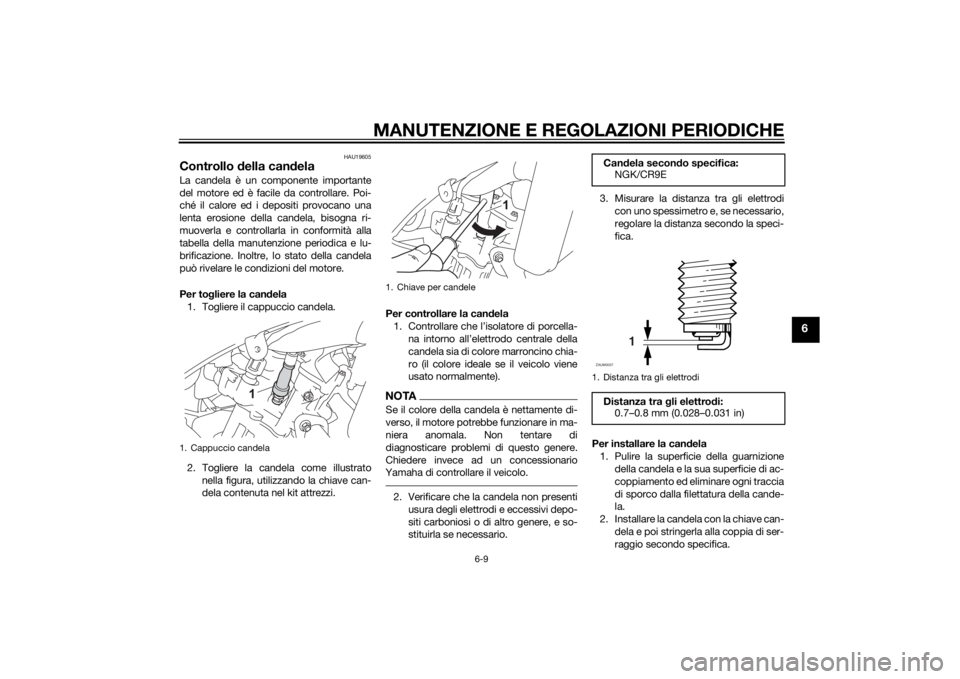

2. Togliere la candela come illustrato
nella figura, utilizzando la chiave can-
dela contenuta nel kit attrezzi.Per controllare la candela
1. Controllare che l’isolatore di porcella-
na intorno all’elettrodo centrale della
candela sia di colore marroncino chia-
ro (il colore ideale se il veicolo viene
usato normalmente).
NOTASe il colore della candela è nettamente di-
verso, il motore potrebbe funzionare in ma-
niera anomala. Non tentare di
diagnosticare problemi di questo genere.
Chiedere invece ad un concessionario
Yamaha di controllare il veicolo.2. Verificare che la candela non presenti
usura degli elettrodi e eccessivi depo-
siti carboniosi o di altro genere, e so-
stituirla se necessario.3. Misurare la distanza tra gli elettrodi
con uno spessimetro e, se necessario,
regolare la distanza secondo la speci-
fica.
Per installare la candela
1. Pulire la superficie della guarnizione
della candela e la sua superficie di ac-
coppiamento ed eliminare ogni traccia
di sporco dalla filettatura della cande-
la.
2. Installare la candela con la chiave can-
dela e poi stringerla alla coppia di ser-
raggio secondo specifica.
1. Cappuccio candela
1. Chiave per candele
Candela secondo specifica:
NGK/CR9E
1. Distanza tra gli elettrodi
Distanza tra gli elettrodi:
0.7–0.8 mm (0.028–0.031 in)
1
ZAUM0037
U5D7H4H0.book Page 9 Thursday, July 10, 2014 4:16 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-10
6
NOTAIn mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specifica
della candela al più presto possibile.3. Installare il cappuccio candela.
HAUM3490
Olio motore ed elemento filtro
olioControllare sempre il livello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio e sostituire l’elemento filtro
olio agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne.
Per controllare il livello olio motore
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto. Basta una
lieve inclinazione laterale per provoca-
re errori nel controllo.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti, quindi spegnerlo.
3. Attendere alcuni minuti per dare tem-
po all’olio di depositarsi, rimuovere il
tappo riempimento olio, pulire l’astina
livello con un panno, inserirla nel foro
riempimento olio (senza avvitarla),
quindi estrarla per controllare il livello
dell’olio. ATTENZIONE: Non utilizza-
re il veicolo fino a quando non si è
certi che il livello olio motore è suf-
ficiente.
[HCA10012]
NOTAIl livello olio motore deve trovarsi tra i riferi-
menti di livello minino e massimo.
4.
mento di livello minimo, rabboccare
con il tipo di olio consigliato per rag-
giungere il livello appropriato.
5. Installare il tappo riempimento olio. Coppia di serraggio:
Candela:

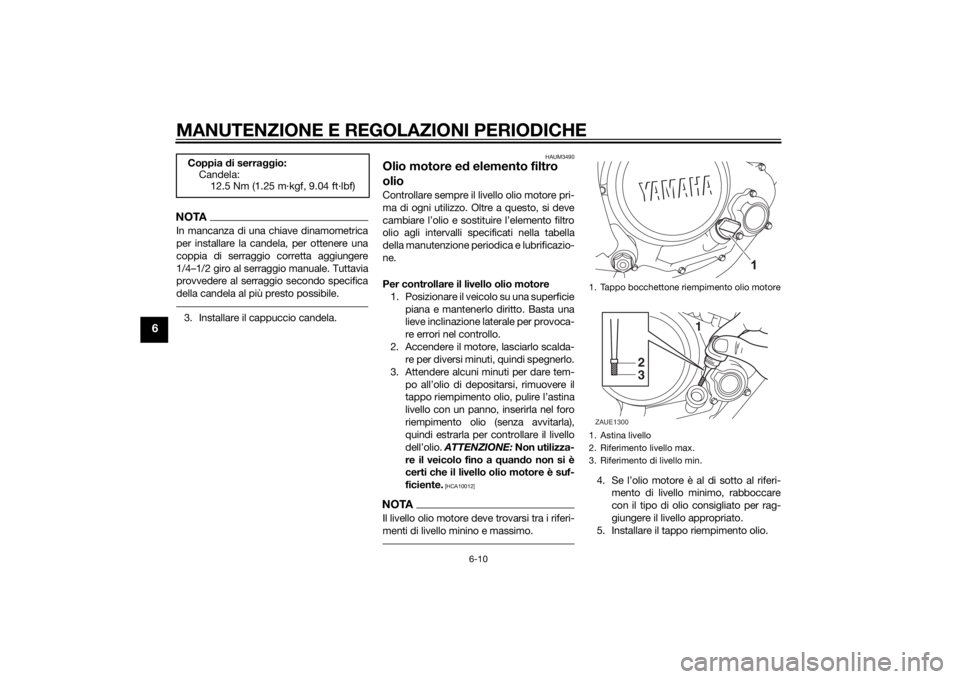

12.5 Nm (1.25 m·kgf, 9.04 ft·lbf)1. Tappo bocchettone riempimento olio motore
1. Astina livello
2. Riferimento livello max.
3. Riferimento di livello min.
1
2
3
ZAUE1300
U5D7H4H0.book Page 10 Thursday, July 10, 2014 4:16 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-11
6
Per cambiare l’olio motore (con o senza
sostituzione dell’elemento filtro olio)
1. Togliere la carenatura B. (Vedere pagi-
na 6-8.)
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti, quindi spegnerlo.
3. Installare l’attacco drenaggio olio, for-
nito con il kit attrezzi, sotto il bullone
drenaggio del carter.
4. Posizionare una coppa dell’olio sotto il
motore per raccogliere l’olio esausto.
5. Per scaricare l’olio dal carter, togliere
il tappo bocchettone riempimento olio
motore e il bullone di drenaggio con
l’O-ring, la molla di compressione e il
filtrino olio motore. ATTENZIONE:
Quando si toglie il tappo filettato di
scarico olio motore, l’O-ring, la
molla di compressione ed il filtrinodell’olio motore cadono fuori. Stare
attenti a non perdere queste parti.
[HCA11002]
6. Pulire il filtrino olio motore con un sol-
vente.NOTASaltare i passi 7…9 se non si sostituisce
7. Rimuovere il coperchio elemento filtro
olio togliendo i bulloni.8.

9. Installare il coperchio elemento filtro
olio installando i bulloni, quindi serran-
doli alla coppia specificata.

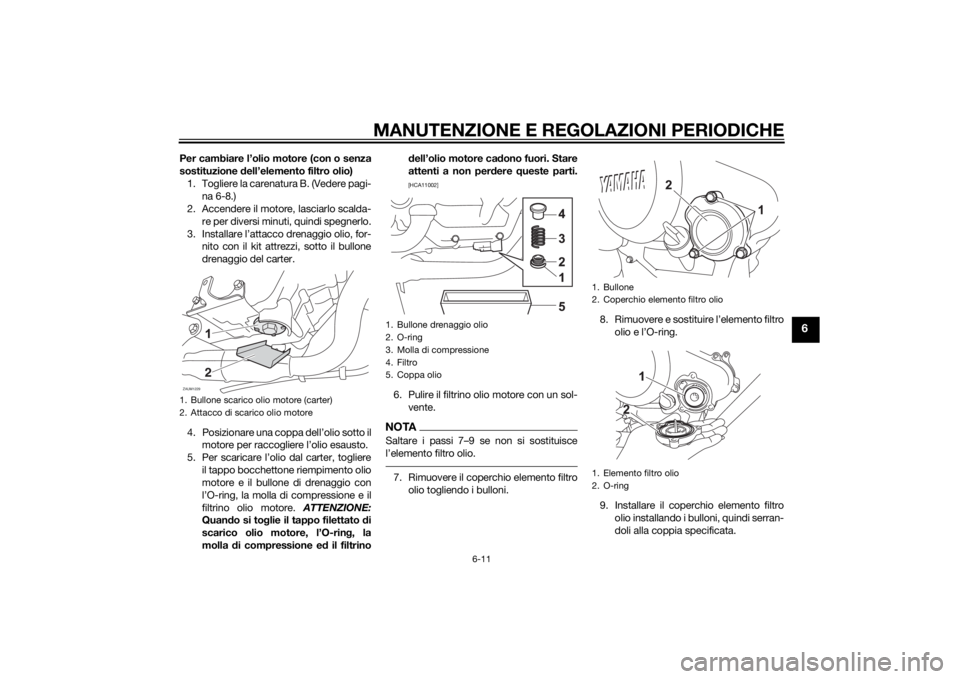

1. Bullone scarico olio motore (carter)
2. Attacco di scarico olio motoreZAUM1229
2
1. Bullone drenaggio olio
2. O-ring
3. Molla di compressione
4. Filtro
5. Coppa olio
1. Bullone
2. Coperchio elemento filtro olio
1. Elemento filtro olio
2. O-ring
U5D7H4H0.book Page 11 Thursday, July 10, 2014 4:16 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-12
6
NOTAVerificare che l’O-ring sia assestato corret-
tamente.10. Installare il filtrino olio motore, la molla
di compressione, l’O-ring ed il bullone
drenaggio olio motore, quindi strin-
gerlo alla coppia di serraggio secondo
specifica. ATTENZIONE: Prima di in-
stallare il bullone drenaggio olio,
non dimenticare di installare in po-
sizione l’O-ring, la molla di com-
pressione ed il filtrino olio motore.
[HCA10422]
11. Rabboccare con la quantità specifica-
ta dell’olio motore consigliato, quindi
installare e serrare il tappo riempimen-
to olio.
ATTENZIONE
HCA11621
Per prevenire slittamenti della fri-
zione (dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
additivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
di qualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.
Accertarsi che non penetrino corpi
estranei nel carter.12. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre
verificando che non ci siano perdite di
olio. In caso di perdite di olio, spegne-
re immediatamente il motore e cercar-
ne le cause.13. Spegnere il motore, controllare il livel-
lo dell’olio e correggerlo, se necessa-
rio.
14. Azzerare l’indicatore cambio olio. (Ve-
dere pagina 3-10.) Coppie di serraggio:
Bullone coperchio elemento filtro
olio:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Coppie di serraggio:
Bullone di drenaggio olio motore:
32 Nm (3.2 m·kgf, 23 ft·lbf)Olio motore consigliato:
Vedere pagina 8-1.
Quantità di olio:
Senza sostituzione dell’elemento fil-
tro olio:
0.95 L (1.00 US qt, 0.84 Imp.qt)
Con sostituzione dell’elemento filtro
olio:
1.00 L (1.06 US qt, 0.88 Imp.qt)
U5D7H4H0.book Page 12 Thursday, July 10, 2014 4:16 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-13
6
HAU20071
Liquido refrigerantePrima di utilizzare il mezzo, controllare
sempre il livello del liquido refrigerante.
Inoltre si deve cambiare il liquido refrigeran-
te agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
HAUM1726
Per controllare il livello del liquido refri-
gerante
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto.NOTASi deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.
Accertarsi che il veicolo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nel
controllo.2. Controllare il livello del liquido refrige-
rante nel serbatoio liquido refrigeran-
te.NOTAIl livello del liquido refrigerante deve trovarsi
tra i riferimenti livello min. e max.
3. Se il livello del liquido refrigerante è

livello min., togliere la carenatura A
(Vedere pagina 6-8.) e poi aprire il tap-
po serbatoio. AVVERTENZA! Toglie-
re solo il tappo serbatoio liquido
refrigerante. Non tentare mai di to-
gliere il tappo radiatore quando il
motore è caldo.
[HWA15162]
4. Aggiungere liquido refrigerante fino al
riferimento livello max. e poi chiudere
il tappo serbatoio. ATTENZIONE: Se
non si dispone di liquido refrigeran-
te, utilizzare al suo posto acqua di-
stillata o acqua del rubinetto non
calcarea. Non utilizzare acqua cal-
carea o salata, in quanto sono dan-
nose per il motore. Se si è usatadell’acqua al posto del refrigerante,
sostituirla con refrigerante al più
presto possibile, altrimenti l’im-
pianto di raffreddamento non sa-
rebbe protetto dal gelo e dalla
corrosione. Se si è aggiunta acqua
al refrigerante, far controllare al più
presto possibile da un concessio-
nario Yamaha il contenuto di refri-
gerante, altrimenti l’efficacia del
liquido refrigerante si riduce.
[HCA10473]
5. Installare la carenatura.
HAU33032
Cambio del liquido refrigerante
Il liquido refrigerante va cambiato agli inter-
valli specificati nella tabella della manuten-
zione periodica e lubrificazione. Far
eseguire il cambio del liquido refrigerante
dal concessionario Yamaha.
AVVERTENZA! Non tentare mai di toglie-
re il tappo radiatore quando il motore è
caldo.
[HWA10382]

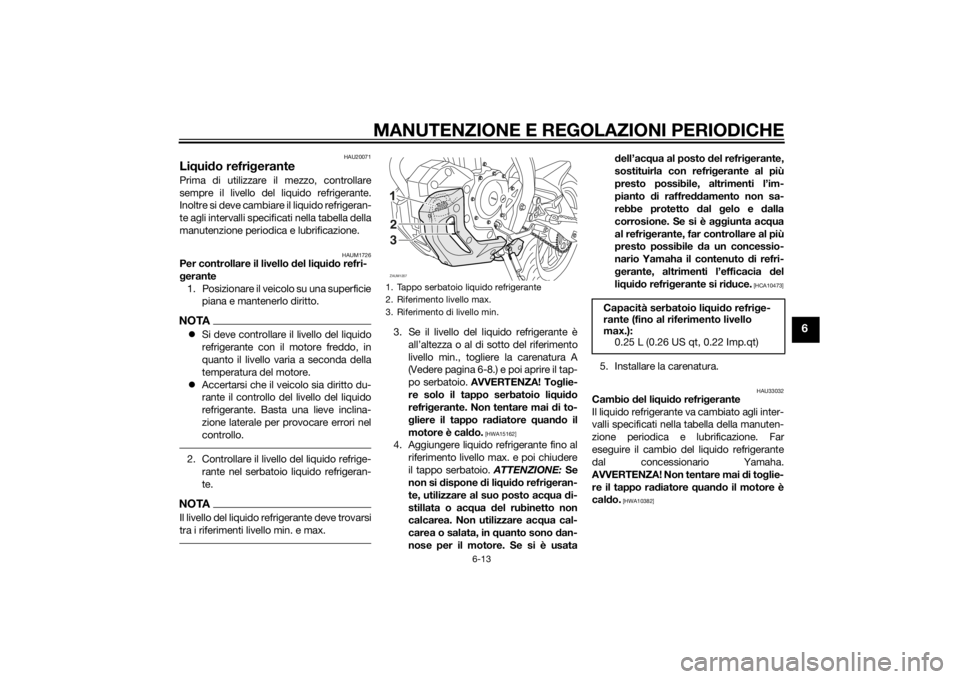

1. Tappo serbatoio liquido refrigerante
2. Riferimento livello max.
3. Riferimento di livello min.ZAUM1207
FULL
LOW
2
3
Capacità serbatoio liquido refrige-
rante (fino al riferimento livello
max.):
0.25 L (0.26 US qt, 0.22 Imp.qt)
U5D7H4H0.book Page 13 Thursday, July 10, 2014 4:16 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-14
6
HAUM2391
Sostituzione dell’elemento fil-
trante e pulizia del tubo di ispe-
zioneSostituire l’elemento filtrante agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione. Fare sostituire
più spesso l’elemento filtrante da un con-
cessionario Yamaha, se si percorrono zone
molto umide o polverose. Inoltre si deve
controllare frequentemente il tubetto ispe-
zione cassa filtro e pulirlo, se necessario.
Per pulire il tubetto ispezione cassa filtro
1. Controllare se il tubo sul lato della cas-
sa filtro contiene depositi di sporco o
d’acqua.2. In presenza di polvere o di acqua, to-
gliere il tubo, pulirlo e poi installarlo
nuovamente.
HAU44735
Controllo del regime del minimoControllare il regime del minimo e, se ne-
cessario, farlo correggere da un concessio-
nario Yamaha.
1. Tubo d’ispezione del filtro dell’aria
Regime del minimo:
1350–1550 giri/min.
U5D7H4H0.book Page 14 Thursday, July 10, 2014 4:16 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-15
6
HAU48433

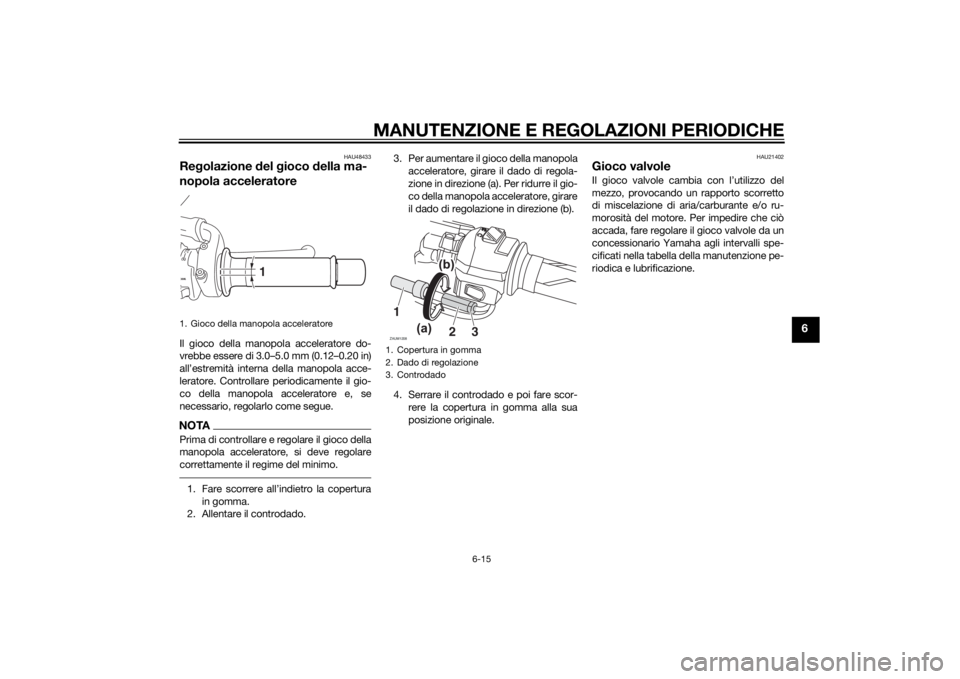

Regolazione del gioco della ma-
nopola acceleratoreIl gioco della manopola acceleratore do-
vrebbe essere di 3.0–5.0 mm (0.12–0.20 in)
all’estremità interna della manopola acce-
leratore. Controllare periodicamente il gio-
co della manopola acceleratore e, se
necessario, regolarlo come segue.NOTAPrima di controllare e regolare il gioco della
manopola acceleratore, si deve regolare
correttamente il regime del minimo.1.
in gomma.
2. Allentare il controdado.3. Per aumentare il gioco della manopola
acceleratore, girare il dado di regola-
zione in direzione (a). Per ridurre il gio-
co della manopola acceleratore, girare
il dado di regolazione in direzione (b).
4. Serrare il controdado e poi fare scor-
rere la copertura in gomma alla sua
posizione originale.
HAU21402
Gioco valvoleIl gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto
di miscelazione di aria/carburante e/o ru-
morosità del motore. Per impedire che ciò
accada, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli spe-
cificati nella tabella della manutenzione pe-
riodica e lubrificazione.
1. Gioco della manopola acceleratore
1
1. Copertura in gomma
2. Dado di regolazione
3. ControdadoZAUM12081
23
U5D7H4H0.book Page 15 Thursday, July 10, 2014 4:16 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-16
6
HAUM2405
PneumaticiI pneumatici sono l’unico punto di contatto
tra il veicolo e la strada. La sicurezza in tutte
le condizioni di guida dipende da un’area di
contatto con la strada relativamente picco-
la. Pertanto, è fondamentale mantenere
sempre i pneumatici in buone condizioni e
sostituirli agli intervalli adeguati con pneu-
matici secondo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA
HWA10504
L’utilizzo di questo veicolo con una pres-
sione pneumatici scorretta può provo-
care infortuni gravi o il decesso a
seguito della perdita del controllo.
Controllare e regolare la pressione
pneumatici a freddo (ossia quando
la temperatura dei pneumatici è
uguale alla temperatura ambiente).
Si deve regolare la pressione pneu-
matici in funzione della velocità di
marcia e del peso totale del pilota,
del passeggero, del carico e degli
accessori omologati per questo
modello.
AVVERTENZA
HWA10512
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-
vocare incidenti.
Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifi-
ca, se ci sono chiodi o frammenti di vetro
nel pneumatico, o se il fianco è fessurato,
fare sostituire immediatamente il pneumati-
co da un concessionario Yamaha. Pressione pneumatici (misurata a
pneumatici freddi):
0–90 kg (0–198 lb):
Anteriore:
180 kPa (1.80 kgf/cm2, 26 psi)
Posteriore:
200 kPa (2.00 kgf/cm2, 29 psi)
MT125 90–180 kg (198–397 lb)
MT125A 90–178 kg (198–392 lb):
Anteriore:
180 kPa (1.80 kgf/cm2, 26 psi)
Posteriore:
225 kPa (2.25 kgf/cm2, 33 psi)
Carico massimo*:
MT125 180 kg (397 lb)
MT125A 178 kg (392 lb)
* Peso totale del conducente, del
passeggero, del carico e degli ac-

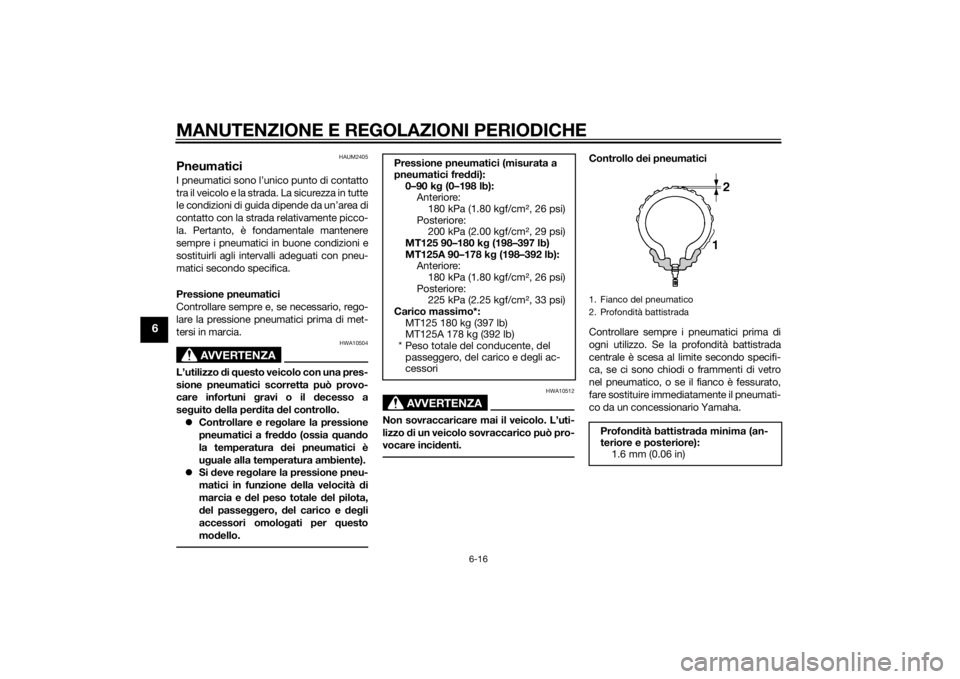

cessori 1. Fianco del pneumatico
2. Profondità battistradaProfondità battistrada minima (an-
teriore e posteriore):
1.6 mm (0.06 in)
U5D7H4H0.book Page 16 Thursday, July 10, 2014 4:16 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-17
6
NOTAI limiti di profondità battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-
ne d’impiego.
AVVERTENZA
HWA10472
Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati riduce la stabilità di marcia e
può provocare la perdita del con-
trollo del mezzo.
Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-
cessarie.
Marciare a velocità moderate dopo
il cambio di un pneumatico, per per-
mettere alla superficie del pneuma-
tico di “rodarsi”, in modo da poter
sviluppare al meglio le proprie ca-
ratteristiche.
Informazioni sui pneumatici
Questo motociclo è equipaggiato con
pneumatici senza camera d’aria, valvole
aria pneumatici e ruote in lega.
I pneumatici invecchiano, anche se non
sono stati utilizzati o se sono stati utilizzati
solo occasionalmente. La presenza di cre-
pe sul battistrada e sulla gomma dei fian-
chi, talvolta accompagnata dalla
deformazione della carcassa, sono un se-
gno evidente dell’invecchiamento. I pneu-
matici vecchi e invecchiati devono essere
controllati da gommisti specializzati per ap-
purare l’idoneità a proseguirne l’uso.
AVVERTENZA
HWA10902
Il pneumatico anteriore e quello po-
steriore devono essere della stessa
marca e design, altrimenti le carat-
teristiche di manovrabilità del mo-
tociclo possono essere differenti,
provocando incidenti.
Verificare sempre che i cappucci
delle valvole siano ben stretti per
evitare perdite di pressione
dell’aria.
Usare soltanto le valvole per pneu-
matici e gli spilli delle valvole elen-
cati di seguito per evitare che i
pneumatici si sgonfino durante la
marcia.Dopo prove approfondite, la Yamaha Mo-
tor Co., Ltd. ha approvato per questo mo-
dello soltanto i pneumatici elencati di
seguito.

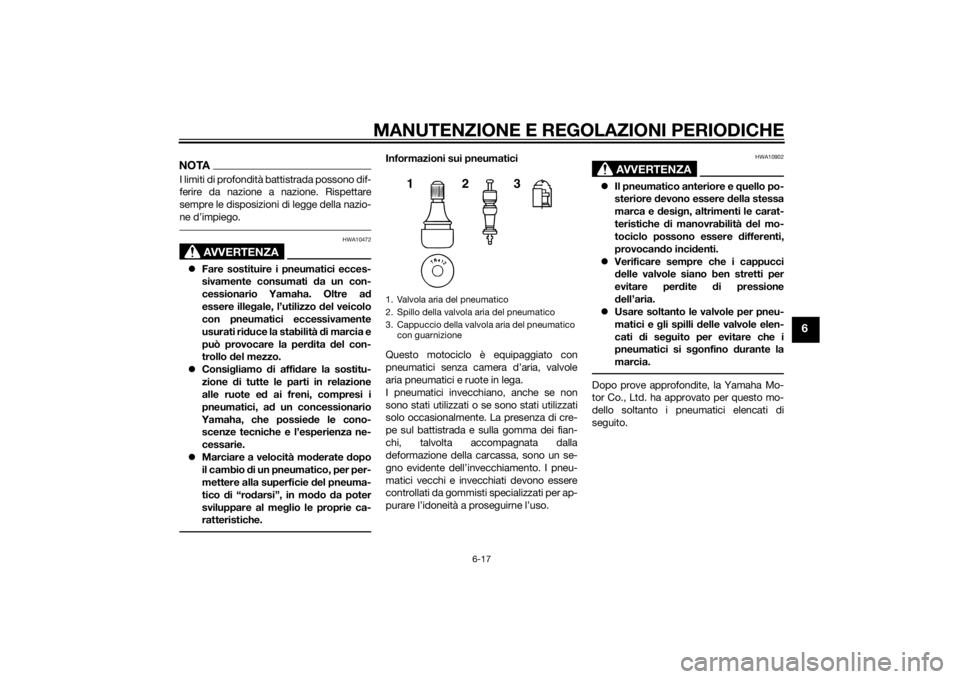

1. Valvola aria del pneumatico
2. Spillo della valvola aria del pneumatico
3. Cappuccio della valvola aria del pneumatico
con guarnizione
123
U5D7H4H0.book Page 17 Thursday, July 10, 2014 4:16 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-18
6
AVVERTENZA
HWA10601
Questo motociclo è equipaggiato con
pneumatici per altissime velocità. Fare
attenzione ai seguenti punti per sfruttare
al massimo le caratteristiche di questi
pneumatici.Per la sostituzione, utilizzare esclu-
sivamente i pneumatici specificati.
Pneumatici diversi corrono il rischio
di scoppiare alle altissime velocità.
Quando i pneumatici sono nuovi, è
possibile che abbiano una aderenza
relativamente scarsa su determina-
te superfici stradali, fino a quando
non si saranno “rodati”. Pertanto,
prima di guidare ad alta velocità,
consigliamo di mantenere una velo-
cità moderata per circa 100 km (60
mi) dopo l’installazione di un pneu-
matico nuovo.
Si devono riscaldare i pneumatici
prima di una corsa ad alta velocità.
Regolare sempre la pressione dei
pneumatici in funzione delle condi-
zioni di utilizzo del mezzo.
HAU21963
Ruote in legaPer garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, fare attenzione ai seguenti
punti che riguardano le ruote prescritte se-
condo specifica.
Prima di ogni utilizzo, controllare sem-
pre che i cerchi non presentino cric-
che, piegature, deformazioni o
danneggiamenti di altro tipo. Se si ri-
scontrano danneggiamenti, fare sosti-
tuire la ruota da un concessionario
Yamaha. Non tentare di eseguire
nemmeno la minima riparazione di
una ruota. In caso di deformazioni o di
cricche, la ruota va sostituita.
In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilancia-
mento della ruota può provocare
prestazioni scarse ed una cattiva ma-
novrabilità del mezzo e può abbrevia-
re la durata dei pneumatici. Pneumatico anteriore:
Dimensioni:
100/80-17 M/C 52H(PIRELLI)-
52S(MICHELIN)
Produttore/modello:
PIRELLI/SPORT DEMON
MICHELIN/PILOT STREET
Valvola aria pneumatico:
TR412
Spillo della valvola:
V3002 (antentico)
Pneumatico posteriore:
Dimensioni:
130/70-17 M/C 62H(PIRELLI)-
62S(MICHELIN)
Produttore/modello:
PIRELLI/SPORT DEMON
MICHELIN/PILOT STREET
Valvola aria pneumatico:
TR412
Spillo della valvola:
V3002 (antentico)
U5D7H4H0.book Page 18 Thursday, July 10, 2014 4:16 PM
