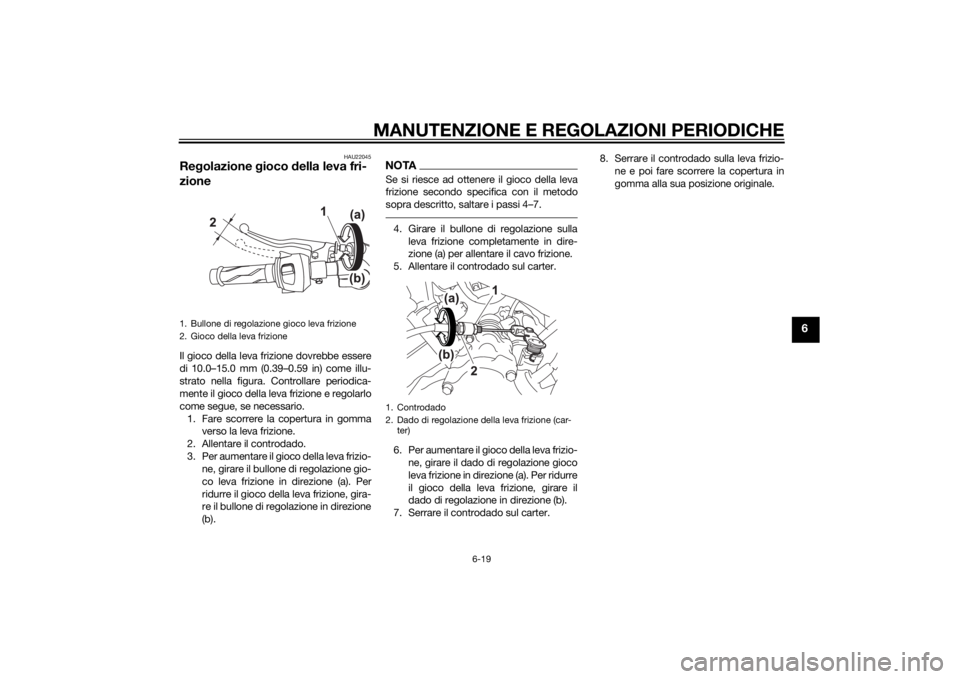

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-19
6
HAU22045
Regolazione gioco della leva fri-
zioneIl gioco della leva frizione dovrebbe essere
di 10.0–15.0 mm (0.39–0.59 in) come illu-
strato nella figura. Controllare periodica-
mente il gioco della leva frizione e regolarlo
come segue, se necessario.
1. Fare scorrere la copertura in gomma
verso la leva frizione.
2. Allentare il controdado.
3. Per aumentare il gioco della leva frizio-
ne, girare il bullone di regolazione gio-
co leva frizione in direzione (a). Per
ridurre il gioco della leva frizione, gira-
re il bullone di regolazione in direzione
(b).
NOTASe si riesce ad ottenere il gioco della leva
frizione secondo specifica con il metodo
sopra descritto, saltare i passi 4…7.4. Girare il bullone di regolazione sulla
leva frizione completamente in dire-
zione (a) per allentare il cavo frizione.
5. Allentare il controdado sul carter.
6. Per aumentare il gioco della leva frizio-
ne, girare il dado di regolazione gioco
leva frizione in direzione (a). Per ridurre
il gioco della leva frizione, girare il
dado di regolazione in direzione (b).
7. Serrare il controdado sul carter.8. Serrare il controdado sulla leva frizio-
ne e poi fare scorrere la copertura in
gomma alla sua posizione originale.
1. Bullone di regolazione gioco leva frizione
2. Gioco della leva frizione
1. Controdado
2. Dado di regolazione della leva frizione (car-
ter)
U5D7H4H0.book Page 19 Thursday, July 10, 2014 4:16 PM

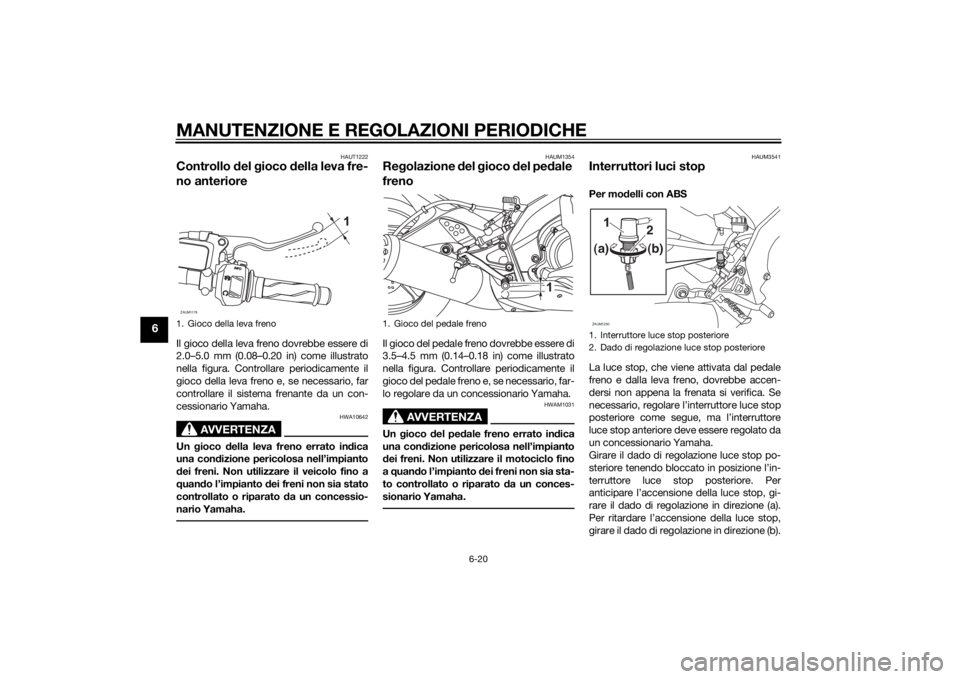

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-20
6
HAUT1222
Controllo del gioco della leva fre-
no anterioreIl gioco della leva freno dovrebbe essere di
2.0–5.0 mm (0.08–0.20 in) come illustrato
nella figura. Controllare periodicamente il
gioco della leva freno e, se necessario, far
controllare il sistema frenante da un con-
cessionario Yamaha.
AVVERTENZA
HWA10642
Un gioco della leva freno errato indica
una condizione pericolosa nell’impianto
dei freni. Non utilizzare il veicolo fino a
quando l’impianto dei freni non sia stato
controllato o riparato da un concessio-
nario Yamaha.
HAUM1354
Regolazione del gioco del pedale
frenoIl gioco del pedale freno dovrebbe essere di
3.5–4.5 mm (0.14–0.18 in) come illustrato
nella figura. Controllare periodicamente il
gioco del pedale freno e, se necessario, far-
lo regolare da un concessionario Yamaha.
AVVERTENZA
HWAM1031
Un gioco del pedale freno errato indica
una condizione pericolosa nell’impianto
dei freni. Non utilizzare il motociclo fino
a quando l’impianto dei freni non sia sta-
to controllato o riparato da un conces-
sionario Yamaha.
HAUM3541
Interruttori luci stop Per modelli con ABS
La luce stop, che viene attivata dal pedale
freno e dalla leva freno, dovrebbe accen-
dersi non appena la frenata si verifica. Se
necessario, regolare l’interruttore luce stop
posteriore come segue, ma l’interruttore
luce stop anteriore deve essere regolato da
un concessionario Yamaha.
Girare il dado di regolazione luce stop po-
steriore tenendo bloccato in posizione l’in-
terruttore luce stop posteriore. Per
anticipare l’accensione della luce stop, gi-
rare il dado di regolazione in direzione (a).
Per ritardare l’accensione della luce stop,
girare il dado di regolazione in direzione (b).
1. Gioco della leva frenoZAUM1179
INFOINFO
1. Gioco del pedale freno
1. Interruttore luce stop posteriore
2. Dado di regolazione luce stop posterioreZAUM1230
2
(a)(b)
U5D7H4H0.book Page 20 Thursday, July 10, 2014 4:16 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-21
6
Per modelli senza ABS
La luce stop, che viene attivata dal pedale
freno e dalla leva freno, dovrebbe accen-
dersi non appena la frenata si verifica. Se
necessario, fare controllare gli interruttori
luce stop da un concessionario Yamaha.
HAU22393
Controllo delle pastiglie del freno
anteriore e posterioreSi deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU22421
Pastiglie del freno anteriore
Ciascuna pastiglia del freno anteriore è
provvista di una scanalatura di indicazione
usura, che consente di verificare l’usura
della pastiglia senza dover disassemblare il
freno. Per controllare l’usura della pastiglia,
controllare la scanalatura di indicazione
usura. Se una pastiglia si è usurata al punto
che la scanalatura di indicazione usura èquasi scomparsa, fare sostituire in gruppo
le pastiglie dei freni da un concessionario
Yamaha.
HAU22501
Pastiglie freno posteriore
Verificare che ciascuna pastiglia freno po-
steriore non sia danneggiata e misurare lo
spessore rivestimento pastiglia freno. Se
una pastiglia freno è danneggiata, o se lo
spessore rivestimento pastiglia freno è infe-
riore a 1.5 mm (0.06 in), fare sostituire in
gruppo le pastiglie freni da un concessio-
nario Yamaha.
1. Scanalatura indicatore d’usuraZAUM1180
1
1. Spessore rivestimento pastiglia freno
U5D7H4H0.book Page 21 Thursday, July 10, 2014 4:16 PM

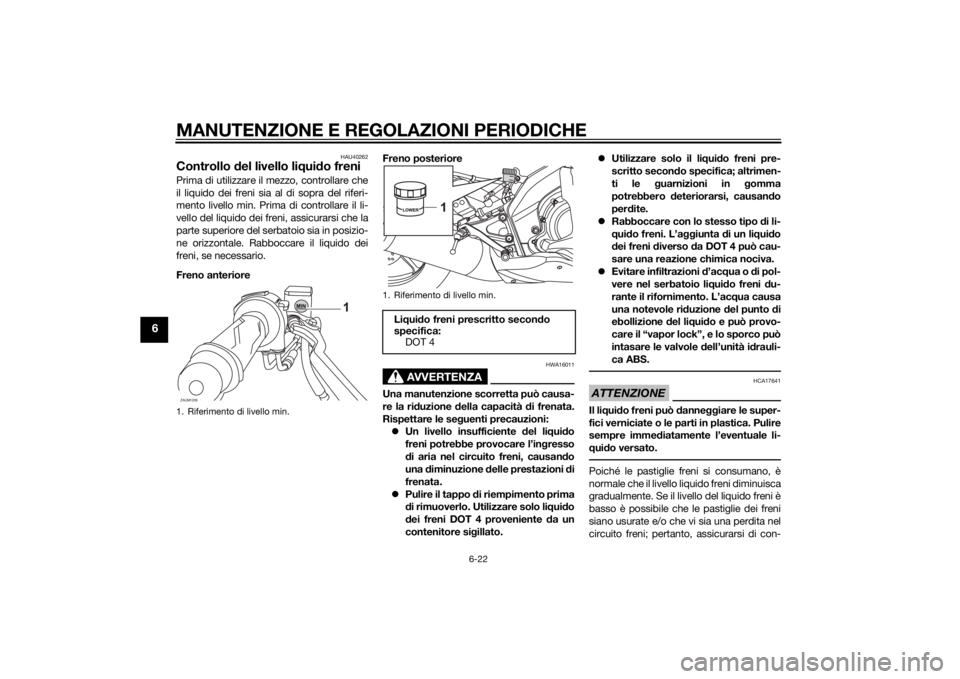

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-22
6
HAU40262
Controllo del livello liquido freniPrima di utilizzare il mezzo, controllare che
il liquido dei freni sia al di sopra del riferi-
mento livello min. Prima di controllare il li-
vello del liquido dei freni, assicurarsi che la
parte superiore del serbatoio sia in posizio-
ne orizzontale. Rabboccare il liquido dei
freni, se necessario.
Freno anterioreFreno posteriore
AVVERTENZA
HWA16011
Una manutenzione scorretta può causa-
re la riduzione della capacità di frenata.
Rispettare le seguenti precauzioni:
Un livello insufficiente del liquido
freni potrebbe provocare l’ingresso
di aria nel circuito freni, causando
una diminuzione delle prestazioni di
frenata.
Pulire il tappo di riempimento prima
di rimuoverlo. Utilizzare solo liquido
dei freni DOT 4 proveniente da un
contenitore sigillato.Utilizzare solo il liquido freni pre-
scritto secondo specifica; altrimen-
ti le guarnizioni in gomma
potrebbero deteriorarsi, causando
perdite.
Rabboccare con lo stesso tipo di li-
quido freni. L’aggiunta di un liquido
dei freni diverso da DOT 4 può cau-
sare una reazione chimica nociva.
Evitare infiltrazioni d’acq
ua o di pol-
vere nel serbatoio liquido freni du-
rante il rifornimento. L’acqua causa
una notevole riduzione del punto di
ebollizione del liquido e può provo-
care il “vapor lock”, e lo sporco può
intasare le valvole dell’unità idrauli-
ca ABS.
ATTENZIONE
HCA17641
Il liquido freni può danneggiare le super-
fici verniciate o le parti in plastica. Pulire
sempre immediatamente l’eventuale li-
quido versato.Poiché le pastiglie freni si consumano, è
normale che il livello liquido freni diminuisca
gradualmente. Se il livello del liquido freni è
basso è possibile che le pastiglie dei freni
siano usurate e/o che vi sia una perdita nel
circuito freni; pertanto, assicurarsi di con-
1. Riferimento di livello min.ZAUM1209
I
NFOI
NFO
1. Riferimento di livello min.Liquido freni prescritto secondo
specifica:
DOT 4
U5D7H4H0.book Page 22 Thursday, July 10, 2014 4:16 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-23
6
trollare il livello d’usura delle pastiglie dei
freni e la presenza di perdite nel circuito fre-
ni. Se il livello del liquido freni cala improv-
visamente, fare controllare il mezzo da un
concessionario Yamaha prima di continua-
re a utilizzarlo.
HAU22733
Sostituzione del liquido freniFare cambiare il liquido freni da un conces-
sionario Yamaha agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione. Inoltre fare sostituire i para-
olio delle pompe freni e delle pinze, come
pure i tubi freni agli intervalli elencati qui di
seguito, oppure se presentano danneggia-
menti o perdite.
Paraolio: Sostituire ogni due anni.
Tubi freni: Sostituire ogni quattro anni.
HAU22762
Tensione della catenaControllare e regolare sempre, se occorre,
la tensione della catena prima di utilizzare il
mezzo.
HAUM3550
Per controllare la tensione della catena
1. Posizionare il motociclo sul cavalletto
laterale.NOTAQuando si effettua il controllo e la regola-
zione della tensione della catena, non ci
deve essere alcun peso sul motociclo.2. Mettere la trasmissione in posizione di
folle.
3. Misurare la regolazione della tensione
della catena in corrispondenza della
freccia di riferimento sul forcellone
come illustrato in figura.
Tensione della catena:
35.0–45.0 mm (1.38–1.77 in)
U5D7H4H0.book Page 23 Thursday, July 10, 2014 4:16 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-24
6
4. Se la tensione della catena non è cor-
retta, regolarla come segue.
HAU34318
Per regolare la tensione della catena
Rivolgersi a un concessionario Yamaha pri-
ma di regolare la tensione della catena.
1. Allentare il dado perno ruota e il con-
trodado su ciascun lato del forcellone.2. Per tendere la catena di trasmissione,
girare il bullone di regolazione tensio-
ne della catena su ciascun lato del for-
cellone in direzione (a). Per allentare la
catena di trasmissione, girare il bullo-
ne di regolazione su ciascun lato del
forcellone in direzione (b), e poi spin-
gere la ruota posteriore in avanti.
ATTENZIONE: Una tensione errata
della catena di trasmissione so-
vraccarica il motore, così come al-
tre parti vitali del motociclo e può
provocare lo slittamento o la rottura
della catena. Per impedire che ciò
avvenga, mantenere la tensione
della catena di trasmissione entro i
limiti specificati.
[HCA10572]
NOTA
ciascun lato del forcellone, accertarsi che
entrambi i tendicatena siano nella stessa
posizione per un allineamento corretto del-
la ruota.3. Stringere il dado perno ruota, poi i
controdadi alle relative coppie di ser-
raggio secondo specifica.
4. Verificare che i tendicatena siano nella
stessa posizione, la tensione della ca-
tena sia regolata correttamente, e che
la catena di trasmissione si muova in
modo uniforme.
1. Tensione della catena di trasmissioneZAUM1233
1. Dado perno ruota
2. Bullone di regolazione tensione della catena
3. Controdado
4. Riferimenti di allineamentoZAUM1183
Coppie di serraggio:
Dado perno ruota:
85 Nm (8.5 m·kgf, 61 ft·lbf)
Controdado:
16 Nm (1.6 m·kgf, 12 ft·lbf)
U5D7H4H0.book Page 24 Thursday, July 10, 2014 4:16 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-25
6
HAU23026
Pulizia e lubrificazione della ca-
tena di trasmissioneSi deve pulire e lubrificare la catena di tra-
smissione agli intervalli specificati nella ta-
bella della manutenzione periodica e
lubrificazione, altrimenti si usura rapida-
mente, specialmente se si percorrono zone
molto umide o polverose. Eseguire la ma-
nutenzione della catena di trasmissione
come segue.ATTENZIONE
HCA10584
Si deve lubrificare la catena di trasmis-
sione dopo il lavaggio del motociclo,
l’utilizzo dello stesso sotto la pioggia o in
zone umide.1. Pulire la catena di trasmissione con
kerosene ed una spazzola soffice.
ATTENZIONE: Per prevenire il dan-
neggiamento degli O-ring, non puli-
re la catena di trasmissione con
macchine di lavaggio a getti di va-
pore o di acqua ad alta pressione, o
con solventi non appropriati.
[HCA11122]
2. Asciugare la catena di trasmissione
con un panno.
3. Lubrificare a fondo la catena di tra-
smissione con un lubrificante specifi-
co per catene a O-ring.ATTENZIONE: Non usare olio moto-
re o qualsiasi altro lubrificante per
la catena di trasmissione, in quanto
potrebbero contenere sostanze
che danneggiano gli O-ring.
[HCA11112]HAU23098
Controllo e lubrificazione dei caviPrima di utilizzare il mezzo, controllare
sempre il funzionamento di tutti i cavi di co-
mando e le condizioni dei cavi, e lubrificare
le estremità cavi, se necessario. Se un cavo
è danneggiato o non si muove agevolmen-
te, farlo controllare o sostituire da un con-
cessionario Yamaha. AVVERTENZA!
Eventuali danni al corpo esterno dei cavi
possono comportare l’arrugginimento
dei cavi all’interno e interferire sul movi-
mento dei cavi stessi. Se i cavi sono dan-
neggiati, sostituirli al più presto
possibile per prevenire condizioni di
mancata sicurezza.
[HWA10712]
Lubrificante consigliato:
lubrificante per cavi Yamaha o altro
lubrificante per cavi idoneo
U5D7H4H0.book Page 25 Thursday, July 10, 2014 4:16 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-26
6
HAU23115
Controllo e lubrificazione della
manopola e del cavo accelerato-
rePrima di ogni utilizzo, controllare sempre il
funzionamento della manopola accelerato-
re. Inoltre, si deve fare lubrificare il cavo da
un concessionario Yamaha agli intervalli
specificati nella tabella di manutenzione
periodica.
Il cavo acceleratore è equipaggiato con una
copertura in gomma. Accertarsi che la co-
pertura sia installata correttamente. Anche
se installata correttamente, la copertura
non protegge completamente il cavo
dall’eventuale penetrazione di acqua. Per-
tanto, prestare attenzione a non versare ac-
qua direttamente sulla copertura o sul cavo
quando si lava il veicolo. Se il cavo o la co-
pertura si sporcano, pulirli con un panno
umido.
HAU23144
Controllo e lubrificazione delle
leve freno e frizionePrima di utilizzare il mezzo, controllare
sempre il funzionamento delle leve freno e
frizione e lubrificare, se necessario, i perni
di guida delle leve.

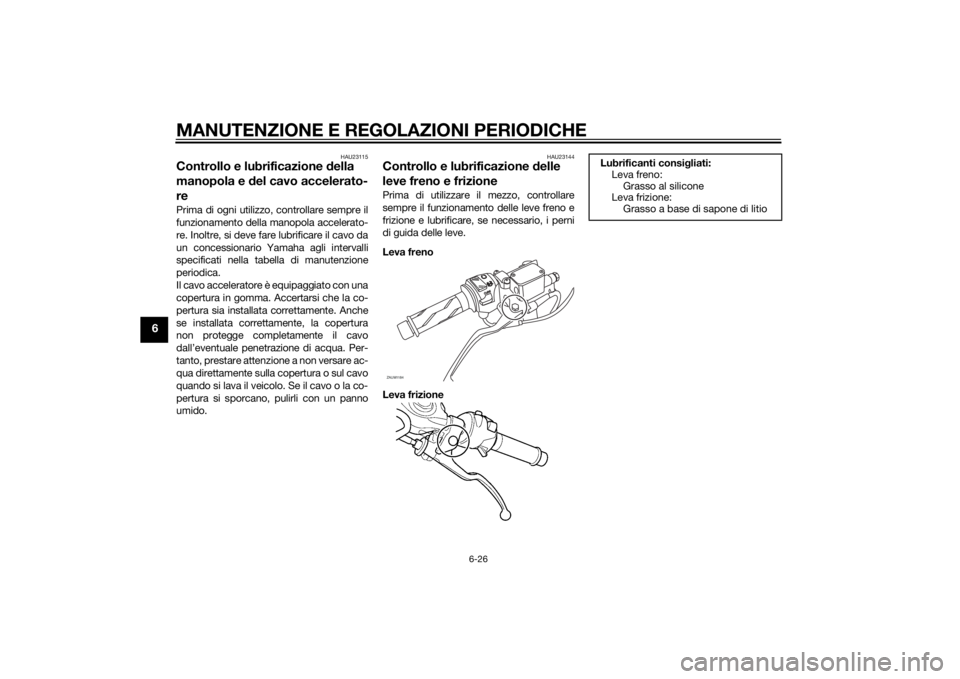

Leva freno
Leva frizioneZAUM1184
INFOINFO
Lubrificanti consigliati:
Leva freno:
Grasso al silicone
Leva frizione:
Grasso a base di sapone di litio
U5D7H4H0.book Page 26 Thursday, July 10, 2014 4:16 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-27
6
HAU23185
Controllo e lubrificazione del pe-
dale frenoPrima di utilizzare il mezzo, controllare
sempre il funzionamento del pedale freno e
lubrificare, se necessario, il perno di guida
del pedale.
HAU23203

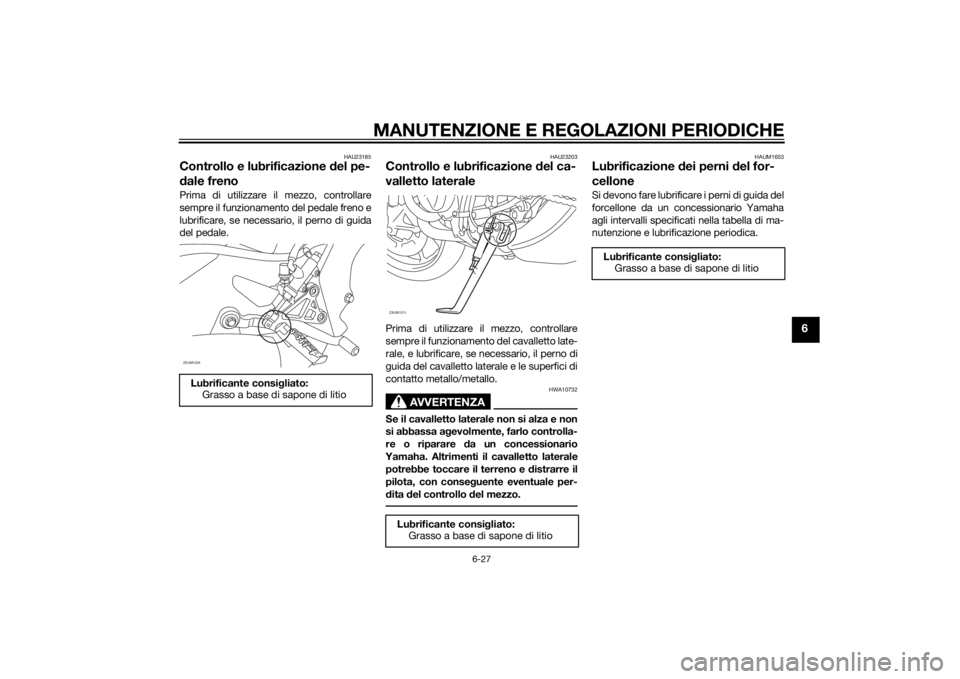

Controllo e lubrificazione del ca-
valletto lateralePrima di utilizzare il mezzo, controllare
sempre il funzionamento del cavalletto late-
rale, e lubrificare, se necessario, il perno di
guida del cavalletto laterale e le superfici di
contatto metallo/metallo.
AVVERTENZA
HWA10732
Se il cavalletto laterale non si alza e non
si abbassa agevolmente, farlo controlla-
re o riparare da un concessionario
Yamaha. Altrimenti il cavalletto laterale
potrebbe toccare il terreno e distrarre il
pilota, con conseguente eventuale per-
dita del controllo del mezzo.
HAUM1653
Lubrificazione dei perni del for-
celloneSi devono fare lubrificare i perni di guida del
forcellone da un concessionario Yamaha
agli intervalli specificati nella tabella di ma-
nutenzione e lubrificazione periodica.
Lubrificante consigliato:
Grasso a base di sapone di litio
ZAUM1234
Lubrificante consigliato:
Grasso a base di sapone di litioZAUM1211
Lubrificante consigliato:
Grasso a base di sapone di litio
U5D7H4H0.book Page 27 Thursday, July 10, 2014 4:16 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-28
6
HAU23273
Controllo della forcellaSi devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tabella della ma-
nutenzione periodica e lubrificazione.
Per controllare le condizioni
Controllare che i tubi di forza non presenti-
no graffi, danneggiamenti o eccessive per-
dite di olio.
Per controllare il funzionamento
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto.
AVVERTENZA! Per evitare infortuni,
supportare fermamente il veicolo in
modo che non ci sia pericolo che si
ribalti.
[HWA10752]
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte
verso il basso per verificare se la for-
cella si comprime e si estende regolar-
mente.
ATTENZIONE
HCA10591
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-
parare da un concessionario Yamaha.
HAU23284
Controllo dello sterzoSe usurati o allentati, i cuscinetti dello ster-
zo possono essere fonte di pericoli. Pertan-
to si deve controllare il funzionamento dello
sterzo come segue agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione.

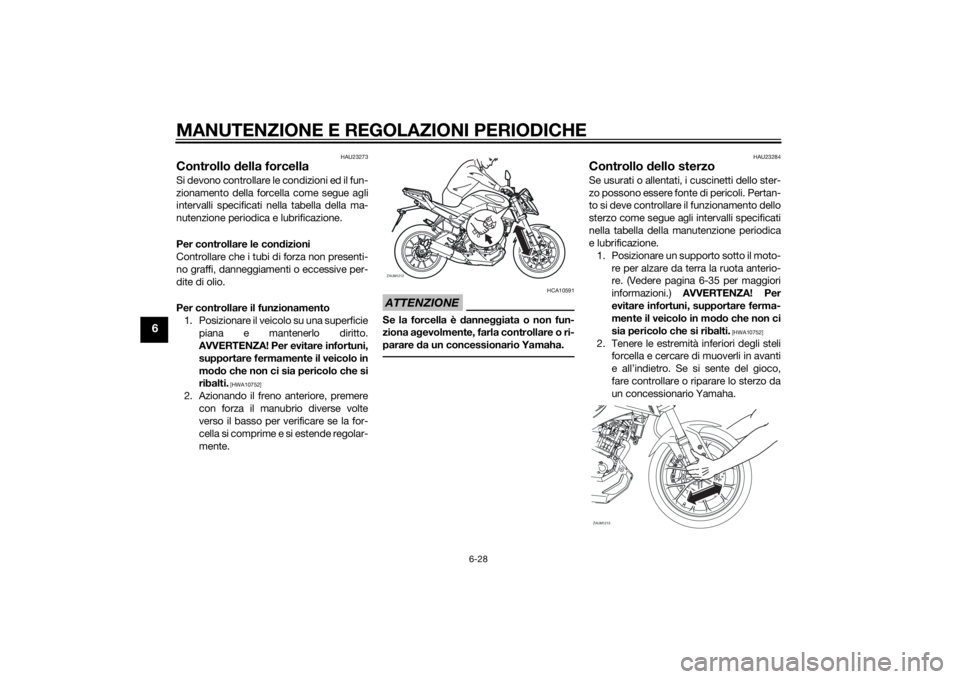

1. Posizionare un supporto sotto il moto-
re per alzare da terra la ruota anterio-
re. (Vedere pagina 6-35 per maggiori
informazioni.) AVVERTENZA! Per
evitare infortuni, supportare ferma-
mente il veicolo in modo che non ci
sia pericolo che si ribalti.
[HWA10752]
2. Tenere le estremità inferiori degli steli
forcella e cercare di muoverli in avanti
e all’indietro. Se si sente del gioco,
fare controllare o riparare lo sterzo da
un concessionario Yamaha.
ZAUM1212
YA M A H A
ZAUM1213
U5D7H4H0.book Page 28 Thursday, July 10, 2014 4:16 PM
