MANUTENZIONE E REGOLAZIONI PERIODICHE
6-29
6
HAU23292

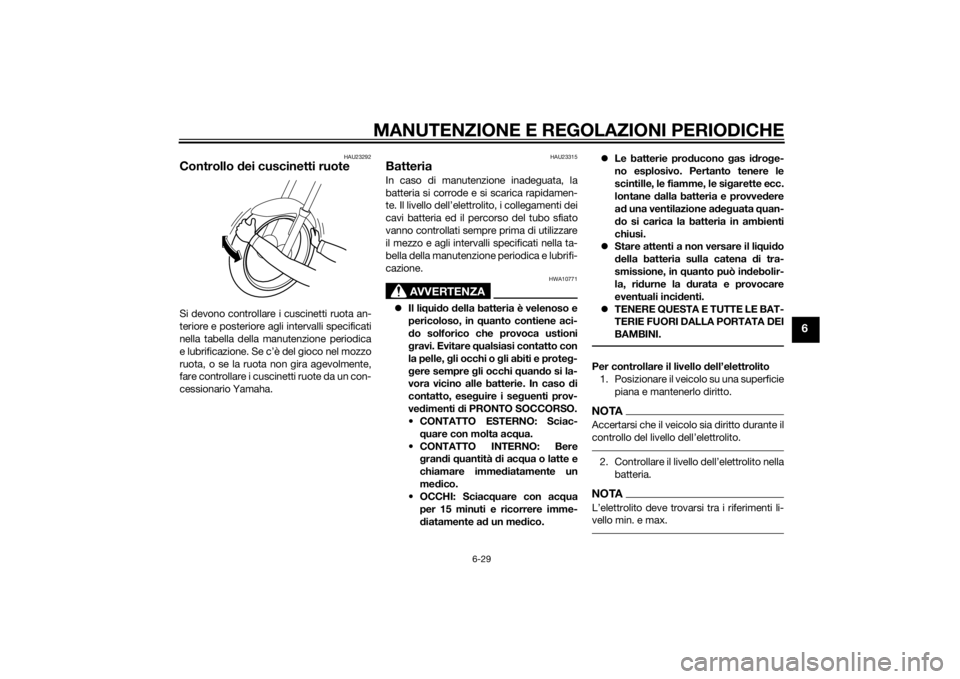

Controllo dei cuscinetti ruoteSi devono controllare i cuscinetti ruota an-
teriore e posteriore agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione. Se c’è del gioco nel mozzo
ruota, o se la ruota non gira agevolmente,
fare controllare i cuscinetti ruote da un con-
cessionario Yamaha.
HAU23315
BatteriaIn caso di manutenzione inadeguata, la
batteria si corrode e si scarica rapidamen-
te. Il livello dell’elettrolito, i collegamenti dei
cavi batteria ed il percorso del tubo sfiato
vanno controllati sempre prima di utilizzare
il mezzo e agli intervalli specificati nella ta-
bella della manutenzione periodica e lubrifi-
cazione.
AVVERTENZA
HWA10771
Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto con
la pelle, gli occhi o gli abiti e proteg-
gere sempre gli occhi quando si la-
vora vicino alle batterie. In caso di
contatto, eseguire i seguenti prov-
vedimenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac-
quare con molta acqua.
CONTATTO INTERNO: Bere
grandi quantità di acqua o latte e
chiamare immediatamente un
medico.
OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.Le batterie producono gas idroge-
no esplosivo. Pertanto tenere le
scintille, le fiamme, le sigarette ecc.
lontane dalla batteria e provvedere
ad una ventilazione ade
guata quan-
do si carica la batteria in ambienti
chiusi.
Stare attenti a non versare il liquido
della batteria sulla catena di tra-
smissione, in quanto può indebolir-
la, ridurne la durata e provocare
eventuali incidenti.
TENERE QUESTA E TUTTE LE BAT-
TERIE FUORI DALLA PORTATA DEI
BAMBINI.
Per controllare il livello dell’elettrolito
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto.NOTAAccertarsi che il veicolo sia diritto durante il
2.
batteria.NOTA
vello min. e max.
U5D7H4H0.book Page 29 Thursday, July 10, 2014 4:16 PM
Page 72 of 96

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-30
6
3. Se il livello dell’elettrolito è all’altezza o
al di sotto del riferimento livello min.,
aggiungere acqua distillata per portar-
lo all’altezza del riferimento livello
max. ATTENZIONE: Usare soltanto
acqua distillata, in quanto l’acqua
del rubinetto contiene minerali che
sono dannosi per la batteria.
[HCA10612]
4. Controllare e, se necessario, stringere
i collegamenti dei cavi batteria e modi-
ficare il percorso del tubo sfiato.
Rimessaggio della batteria
1. Se non si intende utilizzare il motoci-
clo per oltre un mese, togliere la batte-
ria dal mezzo, caricarla
completamente e poi riporla in un am-
biente fresco e asciutto.ATTENZIONE: Quando si toglie la
batteria, accertarsi che la chiave sia
girata su “OFF”, poi scollegare il
cavo negativo prima di scollegare il
cavo positivo.
[HCA16303]
2. Se la batteria resta inutilizzata per più
di due mesi, controllare la densità re-
lativa dell’elettrolito almeno una volta
al mese e caricare completamente la
batteria in caso di necessità.
3. Caricare completamente la batteria
prima dell’installazione.
ATTENZIONE: Quando si installa la
batteria, accertarsi che la chiave sia
girata su “OFF”, poi collegare il
cavo positivo prima di collegare il
cavo negativo.
[HCA16841]
4. Dopo l’installazione, verificare che i
cavi batteria siano collegati corretta-
mente ai terminali batteria e che il tubo
sfiato sia posato correttamente, sia in
buone condizioni e non sia otturato.
ATTENZIONE: Se il tubetto di sfiato
è posizionato in modo da esporre il
telaio al liquido o al gas espulso dal-
la batteria, il telaio potrebbe soffrire
danneggiamenti strutturali e ester-
ni.
[HCA10602]HAUM3460
Sostituzione dei fusibiliLe scatole fusibili, che contengono i fusibili
dei vari circuiti, si trovano sotto la sella pilo-
ta. (Vedere pagina 3-18.)
Se un fusibile dei circuiti individuali si bru-
cia, sostituirlo come segue.
1. Girare la chiave su “OFF” e spegnere
il circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installa-
re un fusibile nuovo dell’amperaggio
secondo specifica. AVVERTENZA!
Non utilizzare un fusibile di ampe-
raggio superiore a quello consiglia-
to per evitare di provocare danni
estesi all’impianto elettrico ed
eventualmente un incendio.
[HWA15132]

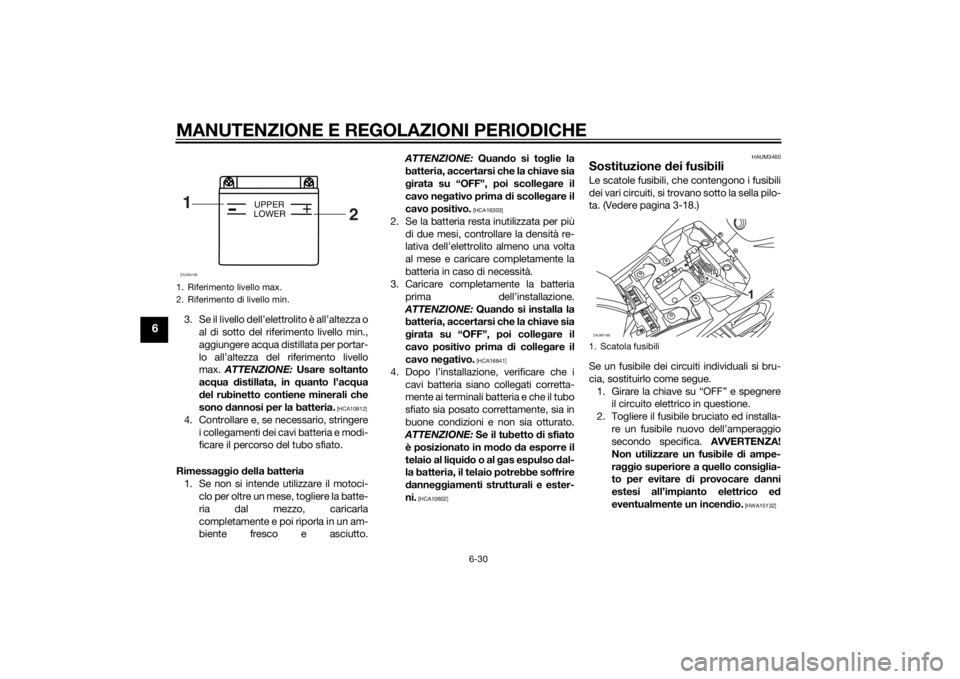

1. Riferimento livello max.
2. Riferimento di livello min.1
2
+
UPPER
LOWER
ZAUM0106
1. Scatola fusibiliZAUM1188
U5D7H4H0.book Page 30 Thursday, July 10, 2014 4:16 PM
Page 73 of 96

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-31
6
NOTALe pinze per fusibili sono incluse nel kit at-
trezzi. Servirsi delle pinze per rimuovere e
installare i fusibili.MT125MT125A
3. Girare la chiave su “ON” ed accendere
il circuito elettrico in questione per
controllare se l’apparecchiatura fun-
ziona.
4. Se nuovamente il fusibile brucia subi-
to, fare controllare l’impianto elettrico

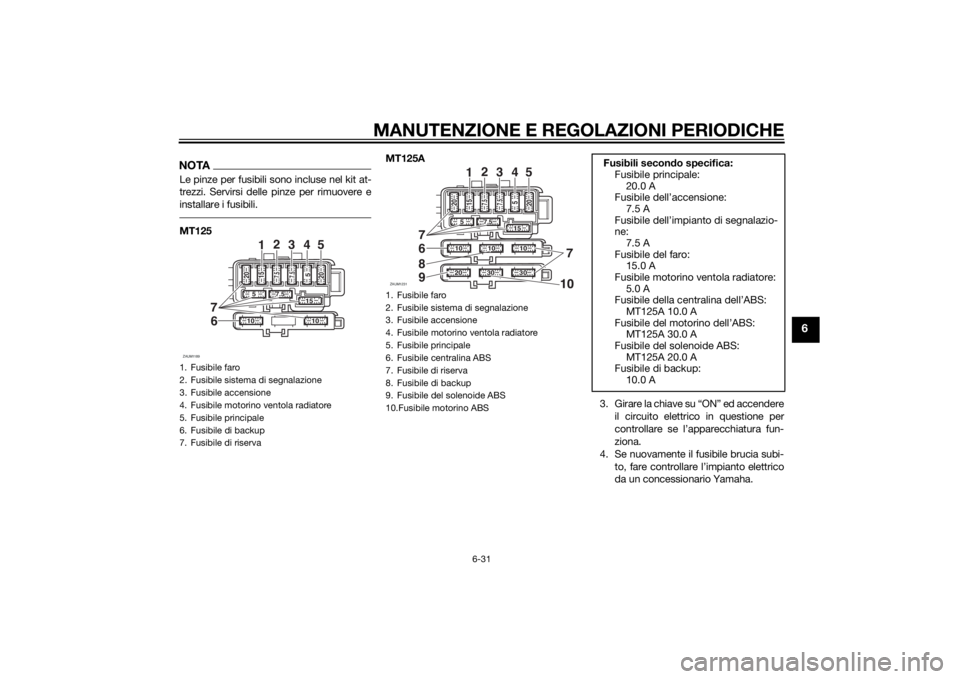

da un concessionario Yamaha.1. Fusibile faro
2. Fusibile sistema di segnalazione
3. Fusibile accensione
4. Fusibile motorino ventola radiatore
5. Fusibile principale
6. Fusibile di backup
7. Fusibile di riservaZAUM1189
10
10
15
7.5
5
20
7.5 7.5
15 20
5
7
1
2
3
45
6
1. Fusibile faro
2. Fusibile sistema di segnalazione
3. Fusibile accensione
4. Fusibile motorino ventola radiatore
5. Fusibile principale
6. Fusibile centralina ABS
7. Fusibile di riserva
8. Fusibile di backup
9. Fusibile del solenoide ABS
10.Fusibile motorino ABSZAUM1231
1030
30
20
7
8
9
10
10
15
7.5
20
7.5 7.5
15
5 20
5
7
1
2
3
45
6
Fusibili secondo specifica:
Fusibile principale:
20.0 A
Fusibile dell’accensione:
7.5 A
Fusibile dell’impianto di segnalazio-
ne:
7.5 A
Fusibile del faro:
15.0 A
Fusibile motorino ventola radiatore:
5.0 A
Fusibile della centralina dell’ABS:
MT125A 10.0 A
Fusibile del motorino dell’ABS:
MT125A 30.0 A
Fusibile del solenoide ABS:
MT125A 20.0 A
Fusibile di backup:
10.0 A
U5D7H4H0.book Page 31 Thursday, July 10, 2014 4:16 PM
Page 74 of 96

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-32
6
HAUM3501

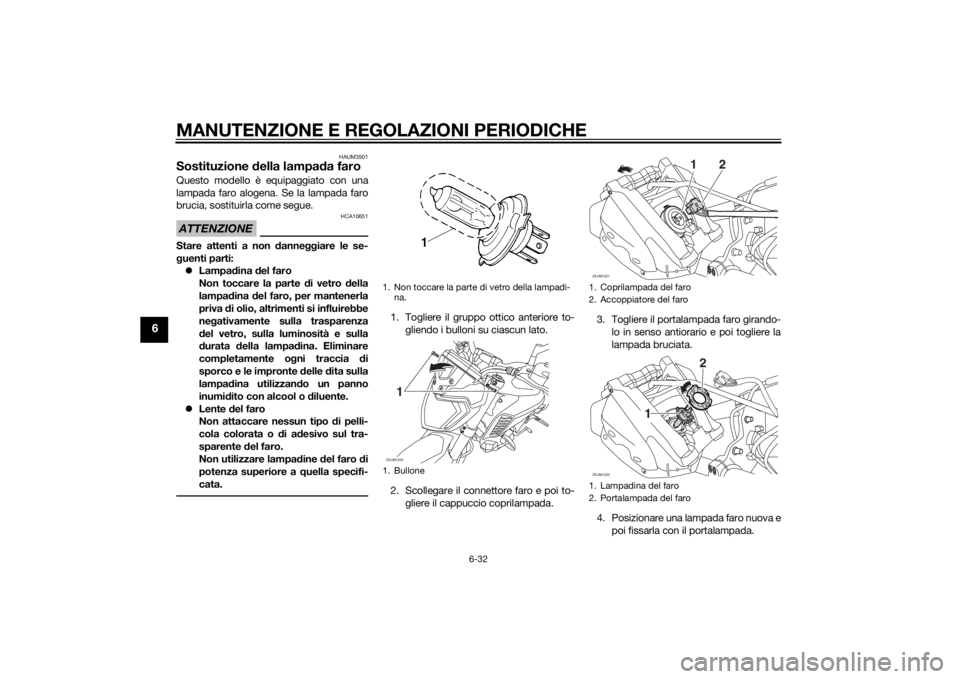

Sostituzione della lampada faroQuesto modello è equipaggiato con una
lampada faro alogena. Se la lampada faro
brucia, sostituirla come segue.ATTENZIONE
HCA10651
Stare attenti a non danneggiare le se-
guenti parti:
Lampadina del faro
Non toccare la parte di vetro della
lampadina del faro, per mantenerla
priva di olio, altrimenti si influirebbe
negativamente sulla trasparenza
del vetro, sulla luminosità e sulla
durata della lampadina. Eliminare
completamente ogni traccia di
sporco e le impronte delle dita sulla
lampadina utilizzando un panno
inumidito con alcool o diluente.
Lente del faro
Non attaccare nessun tipo di pelli-
cola colorata o di adesivo sul tra-
sparente del faro.
Non utilizzare lampadine del faro di
potenza superiore a quella specifi-
cata.
1. Togliere il gruppo ottico anteriore to-
gliendo i bulloni su ciascun lato.
2. Scollegare il connettore faro e poi to-
gliere il cappuccio coprilampada.3. Togliere il portalampada faro girando-
lo in senso antiorario e poi togliere la
lampada bruciata.
4. Posizionare una lampada faro nuova e
poi fissarla con il portalampada.1. Non toccare la parte di vetro della lampadi-
na.
1. BulloneZAUM12201
1. Coprilampada del faro
2. Accoppiatore del faro
1. Lampadina del faro
2. Portalampada del faroZAUM1221
2
1
ZAUM1222
2
1
U5D7H4H0.book Page 32 Thursday, July 10, 2014 4:16 PM
Page 75 of 96

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-33
6

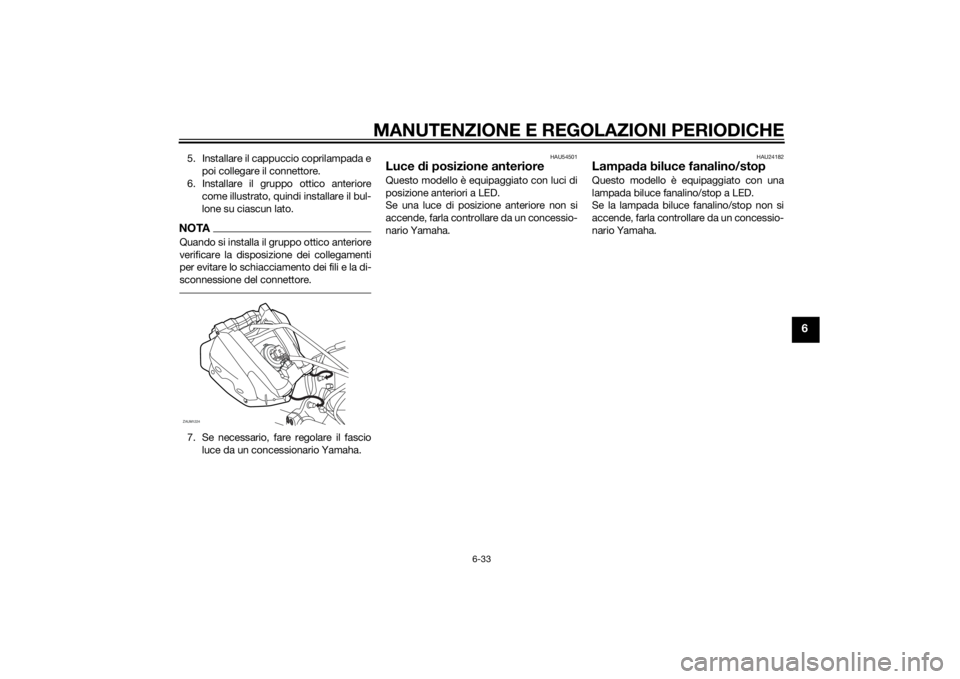

5. Installare il cappuccio coprilampada e
poi collegare il connettore.
6. Installare il gruppo ottico anteriore
come illustrato, quindi installare il bul-
lone su ciascun lato.NOTAQuando si installa il gruppo ottico anteriore
verificare la disposizione dei collegamenti
per evitare lo schiacciamento dei fili e la di-
sconnessione del connettore.7. Se necessario, fare regolare il fascio
luce da un concessionario Yamaha.
HAU54501
Luce di posizione anterioreQuesto modello è equipaggiato con luci di
posizione anteriori a LED.
Se una luce di posizione anteriore non si
accende, farla controllare da un concessio-
nario Yamaha.
HAU24182
Lampada biluce fanalino/stopQuesto modello è equipaggiato con una
lampada biluce fanalino/stop a LED.
Se la lampada biluce fanalino/stop non si
accende, farla controllare da un concessio-
nario Yamaha.
ZAUM1224
U5D7H4H0.book Page 33 Thursday, July 10, 2014 4:16 PM
Page 76 of 96

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-34
6
HAU24205
Sostituzione della lampada indi-
catore di direzione1. Togliere la lente indicatore di direzione
togliendo la vite.
2. Togliere la lampada bruciata premen-
dola e girandola in senso antiorario.3. Inserire una lampada nuova nel porta-
lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.
4. Installare la coppetta installando la vi-
te. ATTENZIONE: Non stringere ec-
cessivamente la vite, altrimenti la
lente potrebbe rompersi.
[HCA11192]HAUM3510
Sostituzione della lampada luce
targa1. Togliere il gruppo luce targa togliendo
la vite.
2. Togliere il cavetto portalampada luce
targa (insieme alla lampada) estraen-
dolo.
3. Togliere la lampada bruciata estraen-
dola.
4. Inserire una lampada nuova nel porta-
lampada con cavetto.
5. Installare il portalampada con cavetto
(insieme alla lampada) premendolo.
6. Installare il gruppo luce targa instal-
lando la vite.

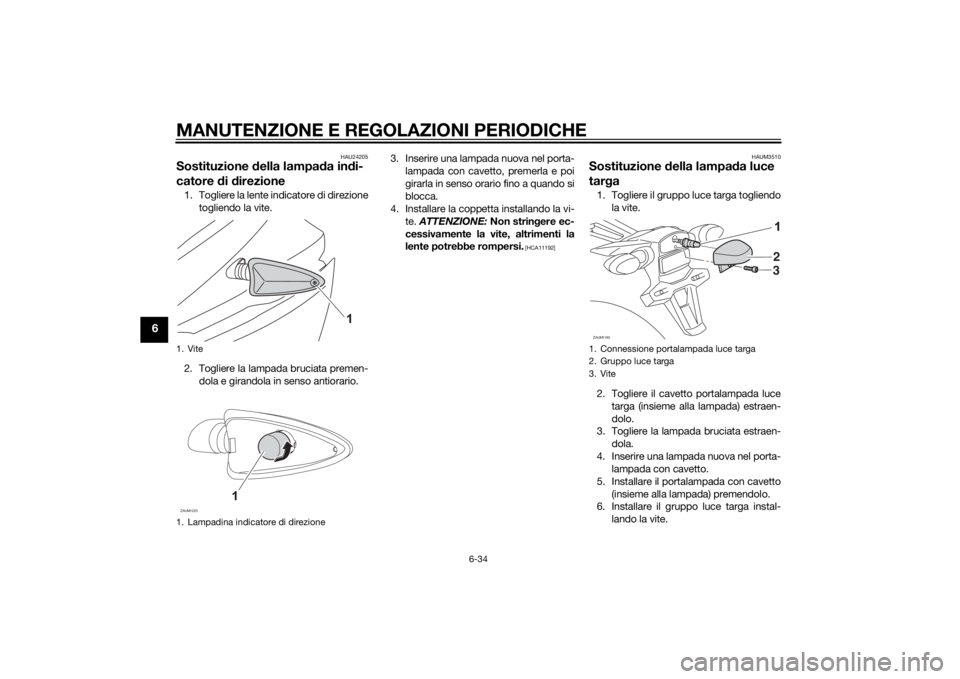

1. Vite
1. Lampadina indicatore di direzioneZAUM1223
1. Connessione portalampada luce targa
2. Gruppo luce targa
3. ViteZAUM1190
2
3
U5D7H4H0.book Page 34 Thursday, July 10, 2014 4:16 PM
Page 77 of 96

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-35
6
HAU24351
Come supportare il motocicloPoiché questo modello non dispone di un
cavalletto centrale, osservare le seguenti
precauzioni quando si rimuovono la ruota
anteriore e posteriore o si eseguono altri la-
vori di manutenzione che richiedono che il
motociclo stia diritto. Prima di iniziare qual-
siasi lavoro di manutenzione, controllare
che il motociclo sia in una posizione stabile
ed in piano. Per una maggiore stabilità, si
può mettere una cassa di legno robusta
sotto il motore.
Per la manutenzione della ruota anterio-
re
1. Stabilizzare la parte posteriore del
motociclo con un cavalletto per moto-
ciclo o, se questo non fosse disponibi-
le, mettendo un cric sotto il telaio
davanti alla ruota posteriore.
2. Sollevare la ruota anteriore da terra
utilizzando un cavalletto per motocicli.
Per la manutenzione della ruota poste-
riore
Sollevare la ruota posteriore da terra con un
cavalletto per motociclo o, se questo non
fosse disponibile, mettendo un cric sottociascun lato del telaio davanti alla ruota po-
steriore, oppure sotto ciascun lato del for-
cellone.
HAU44792
Ruota anteriore (per modelli sen-
za ABS)
AVVERTENZA
HWA14841
Per il modello con ABS, far rimuovere ed
installare la ruota da un concessionario
Yamaha.
HAU56531
Per togliere la ruota anteriore
AVVERTENZA
HWA10822
Per evitare infortuni, supportare ferma-
mente il veicolo in modo che non ci sia
pericolo che si ribalti.1. Allentare i bulloni di fermo perno ruota
anteriore, poi il perno ruota ed i bulloni
pinze freno.
U5D7H4H0.book Page 35 Thursday, July 10, 2014 4:16 PM
Page 78 of 96

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-36
6
2. Alzare la ruota anteriore da terra se-
guendo la procedura descritta nella
sezione precedente “Come supporta-
re il motociclo”.3. Togliere la pinza freno togliendo i bul-
loni. ATTENZIONE: Non frenare
dopo aver tolto la ruota e il disco
freno, altrimenti le pastiglie freno si
chiuderebbero completamente.
[HCA11073]
4. Estrarre il perno ruota e poi togliere la
ruota.
Per installare la ruota anteriore
1. Alzare la ruota tra gli steli forcella.
2. Inserire il perno ruota.
3. Abbassare la ruota anteriore in modo
che tocchi il terreno.
4. Installare la pinza freno installando i
bulloni.NOTAVerificare che ci sia spazio sufficiente tra le
pastiglie freni prima di installare la pinza sul
disco freno.5. Serrare il perno ruota alla coppia se-
condo specifica.
6. Stringere il bullone di fermo perno ruo-
ta A ed il bullone di fermo B alle coppie
di serraggio secondo specifica.
7. Stringere nuovamente il bullone di fer-
mo perno ruota A alla coppia di ser-
raggio secondo specifica.
8. Stringere i bulloni pinze freno alle cop-
pie di serraggio secondo specifica.9. Premere con forza il manubrio diverse
volte verso il basso per verificare il
corretto funzionamento della forcella.

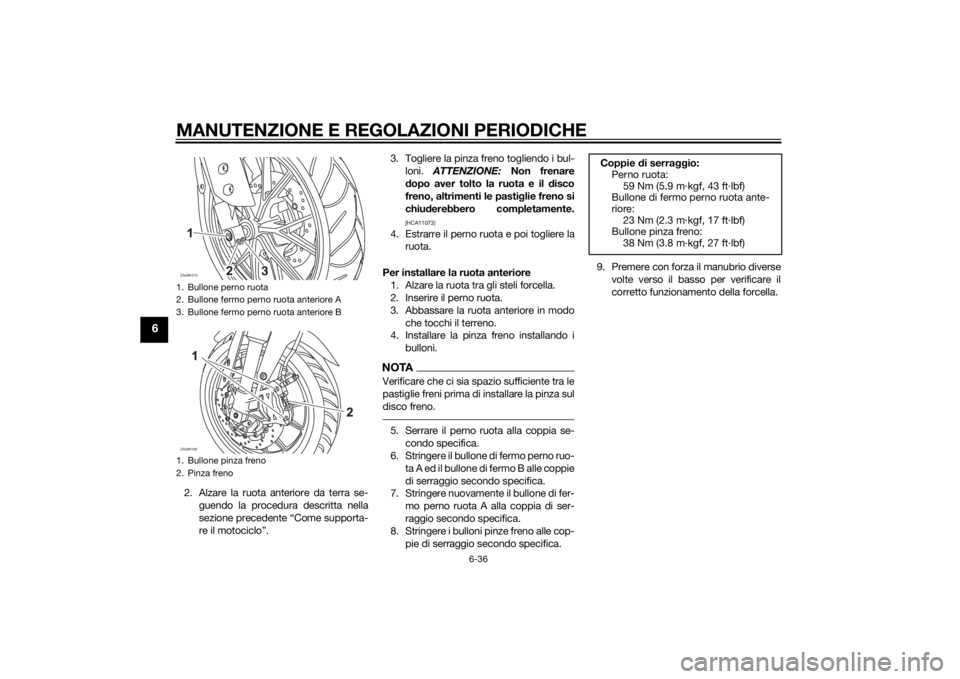

1. Bullone perno ruota
2. Bullone fermo perno ruota anteriore A
3. Bullone fermo perno ruota anteriore B
1. Bullone pinza freno
2. Pinza frenoZAUM1215
3
ZAUM1192
Coppie di serraggio:
Perno ruota:
59 Nm (5.9 m·kgf, 43 ft·lbf)
Bullone di fermo perno ruota ante-
riore:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Bullone pinza freno:
38 Nm (3.8 m·kgf, 27 ft·lbf)
U5D7H4H0.book Page 36 Thursday, July 10, 2014 4:16 PM
Page 79 of 96

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-37
6
HAU44802
Ruota posteriore (per modelli
senza ABS)
AVVERTENZA
HWA14841
Per il modello con ABS, far rimuovere ed
installare la ruota da un concessionario
Yamaha.
HAU56701
Per togliere la ruota posteriore
AVVERTENZA
HWA10822
Per evitare infortuni, supportare ferma-
mente il veicolo in modo che non ci sia
pericolo che si ribalti.1. Allentare il dado perno ruota.2. Alzare la ruota posteriore da terra se-
guendo la procedura a pagina 6-35.
3. Togliere il dado perno ruota.
4. Allentare completamente il controda-
do su ciascun lato del forcellone.
5. Girare completamente i bulloni di re-
golazione tensione della catena in di-
rezione (a) e spingere la ruota in
avanti.6. Togliere la catena di trasmissione dal-
la corona.

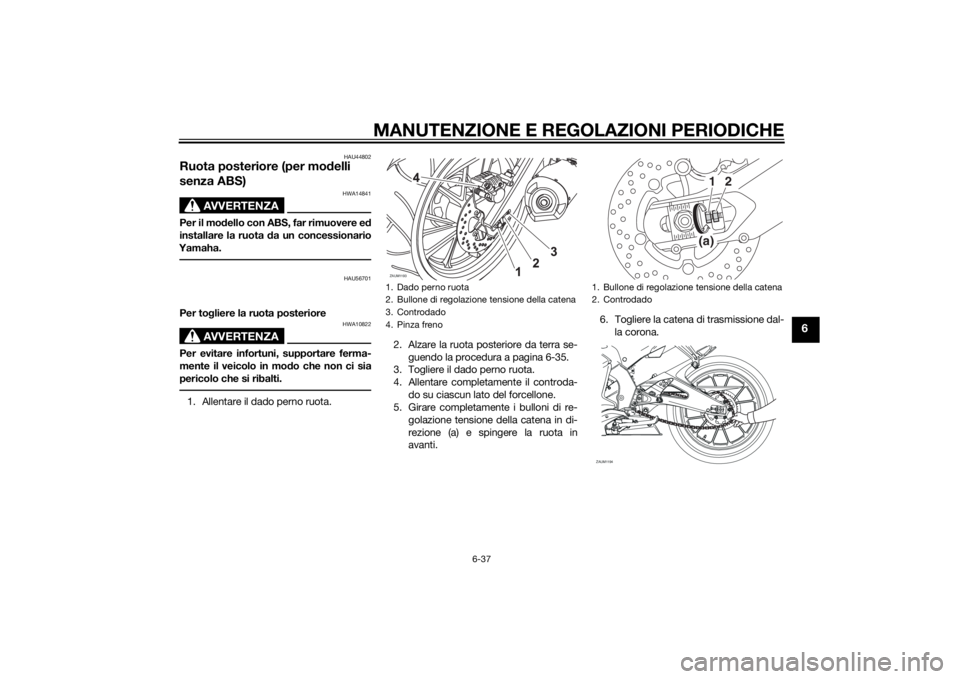

1. Dado perno ruota
2. Bullone di regolazione tensione della catena
3. Controdado
4. Pinza frenoZAUM1193
1. Bullone di regolazione tensione della catena
2. Controdado
(a)1
2
ZAUM1194
U5D7H4H0.book Page 37 Thursday, July 10, 2014 4:16 PM
Page 80 of 96

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-38
6
NOTASe la catena di trasmissione è difficile
da togliere, togliere prima il perno ruo-
ta, e poi sollevare la ruota verso l’alto
quanto basta per togliere la catena di
trasmissione dalla corona.
La catena di trasmissione non si può
disassemblare.7. Supportando il supporto pinza freno,
estrarre il perno ruota e poi togliere la
ruota. ATTENZIONE: Non frenare
dopo aver tolto la ruota e il disco
freno, altrimenti le pastiglie freno si
chiuderebbero completamente.
[HCA11073]

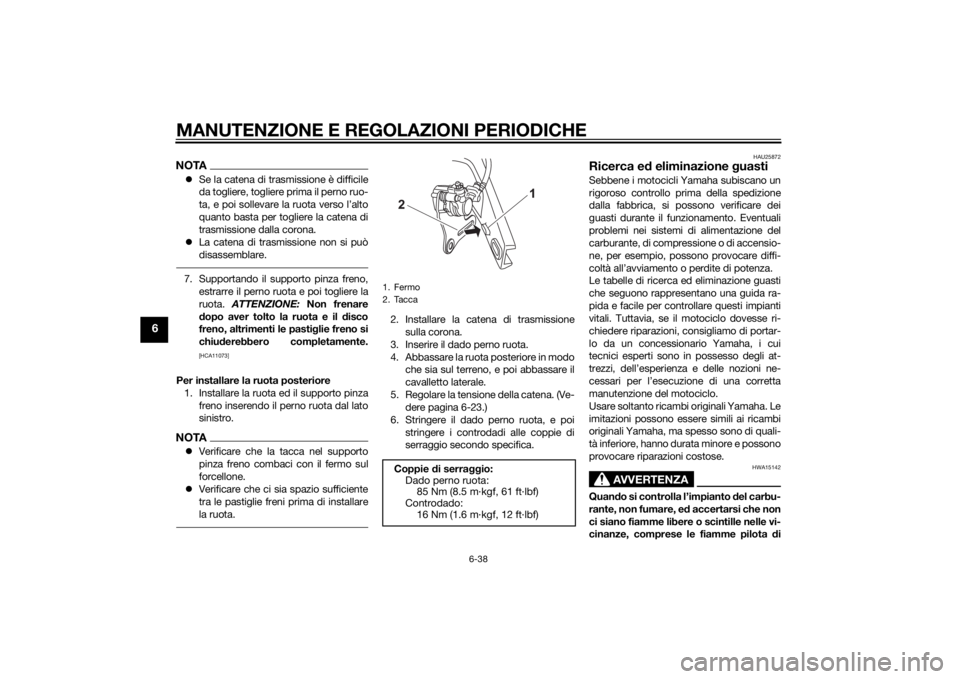

Per installare la ruota posteriore
1. Installare la ruota ed il supporto pinza
freno inserendo il perno ruota dal lato
sinistro.NOTAVerificare che la tacca nel supporto
pinza freno combaci con il fermo sul
forcellone.
Verificare che ci sia spazio sufficiente
tra le pastiglie freni prima di installare
la ruota.
2. Installare la catena di trasmissione
sulla corona.
3. Inserire il dado perno ruota.
4. Abbassare la ruota posteriore in modo
che sia sul terreno, e poi abbassare il
cavalletto laterale.
5. Regolare la tensione della catena. (Ve-
dere pagina 6-23.)
6. Stringere il dado perno ruota, e poi
stringere i controdadi alle coppie di
serraggio secondo specifica.
HAU25872
Ricerca ed eliminazione guastiSebbene i motocicli Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei
guasti durante il funzionamento. Eventuali
problemi nei sistemi di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, possono provocare diffi-
coltà all’avviamento o perdite di potenza.
Le tabelle di ricerca ed eliminazione guasti
che seguono rappresentano una guida ra-
pida e facile per controllare questi impianti
vitali. Tuttavia, se il motociclo dovesse ri-
chiedere riparazioni, consigliamo di portar-
lo da un concessionario Yamaha, i cui
tecnici esperti sono in possesso degli at-
trezzi, dell’esperienza e delle nozioni ne-
cessari per l’esecuzione di una corretta
manutenzione del motociclo.
Usare soltanto ricambi originali Yamaha. Le
imitazioni possono essere simili ai ricambi
originali Yamaha, ma spesso sono di quali-
tà inferiore, hanno durata minore e possono
provocare riparazioni costose.
AVVERTENZA
HWA15142
Quando si controlla l’impianto del carbu-
rante, non fumare, ed accertarsi che non
ci siano fiamme libere o scintille nelle vi-
cinanze, comprese le fiamme pilota di
1. Fermo
2. TaccaCoppie di serraggio:
Dado perno ruota:
85 Nm (8.5 m·kgf, 61 ft·lbf)
Controdado:
16 Nm (1.6 m·kgf, 12 ft·lbf)
U5D7H4H0.book Page 38 Thursday, July 10, 2014 4:16 PM
