Manutenzione e regolazione periodiche
6-31
1
2
3
4
567
8
9
10
11
12
ATTENZIONE
HCA10591
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-parare da un concessionario Yamaha.
HAU45512
Controllo dello sterzoSe usurati o allentati, i cuscinetti dello ster-
zo possono essere fonte di pericoli. Pertan-
to si deve controllare il funzionamento dello
sterzo come segue agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione. 1. Posizionare il veicolo sul cavalletto centrale. AVVERTENZA! Per evitare
infortuni, supportare fermamente il
veicolo in modo che non ci sia peri-
colo che si ribalti.
[HWA10752]
2. Tenere le estremità inferiori degli steli forcella e cercare di muoverli in avanti
e all’indietro. Se si sente del gioco, fare
controllare o riparare lo sterzo da un
concessionario Yamaha.
HAU23292
Controllo dei cuscinetti ruoteSi devono controllare i cuscinetti ruota ante-
riore e posteriore agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione. Se c’è del gioco nel mozzo
ruota, o se la ruota non gira agevolmente,
fare controllare i cuscinetti ruote da un con-
cessionario Yamaha.
2PP-9-H3.book 31 ページ ２０１６年９月１２日　月曜日　午前９時２１分

Manutenzione e regolazione periodiche
6-32
1
2
3
4
56
7
8
9
10
11
12
HAU50211
BatteriaLa batteria si trova sotto la sella pilota. (Ve-
dere pagina 3-27.)
Questo modello è equipaggiato con una
batteria ricaricabile con valvola di sicurezza
VRLA (Valve Regulated Lead Acid). Non
occorre controllare l’elettrolito o aggiungere
acqua distillata. Tuttavia, occorre controlla-
re i collegamenti dei cavi batteria e, se ne-
cessario, stringerli.
AVVERTENZA
HWA10761

Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto con la pelle, gli occhi o gli abiti e proteg-
gere sempre gli occhi quando si la-
vora vicino alle batterie. In caso di
contatto, eseguire i seguenti prov-
vedimenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac-
quare con molta acqua.
CONTATTO INTERNO: Bere
grandi quantità di acqua o latte e
chiamare immediatamente un
medico.
OCCHI: Sciacquare con acqua per 15 minuti e ricorrere imme-
diatamente ad un medico.

Le batterie producono gas idrogeno
esplosivo. Pertanto tenere le scintil-
le, le fiamme, le sigarette ecc. lonta-
ne dalla batteria e provvedere ad
una ventilazione adeguata quando
si carica la batteria in ambienti chiu-
si.

TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-TA DEI BAMBINI.
Per caricare la batteria
Fare caricare al più presto possibile la bat-
teria da un concessionario Yamaha, se
sembra che si sia scaricata. Tenere presen-
te che la batteria tende a scaricarsi più rapi-
damente se il veicolo è equipaggiato con accessori elettrici optional.
ATTENZIONE
HCA16522
Per caricare una batteria ricaricabile con
valvola di sicurezza VRLA (Valve Regu-
lated Lead Acid), occorre un caricabatte-
ria speciale (a tensione costante). Se si
utilizza un caricabatteria convenzionalesi danneggia la batteria.
Rimessaggio della batteria
1. Se non si intende utilizzare il veicolo per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto. ATTENZIONE: Quando si
toglie la batteria, accertarsi che la
chiave sia girata su “OFF”, poi scol-
legare il cavo negativo prima di
scollegare il cavo positivo.
[HCA16303]
2. Se la batteria resta inutilizzata per più di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria
prima dell’installazione.
ATTENZIONE: Quando si installa la
batteria, accertarsi che la chiave sia
girata su “OFF”, poi collegare il
cavo positivo prima di collegare il
cavo negativo.
[HCA16841]

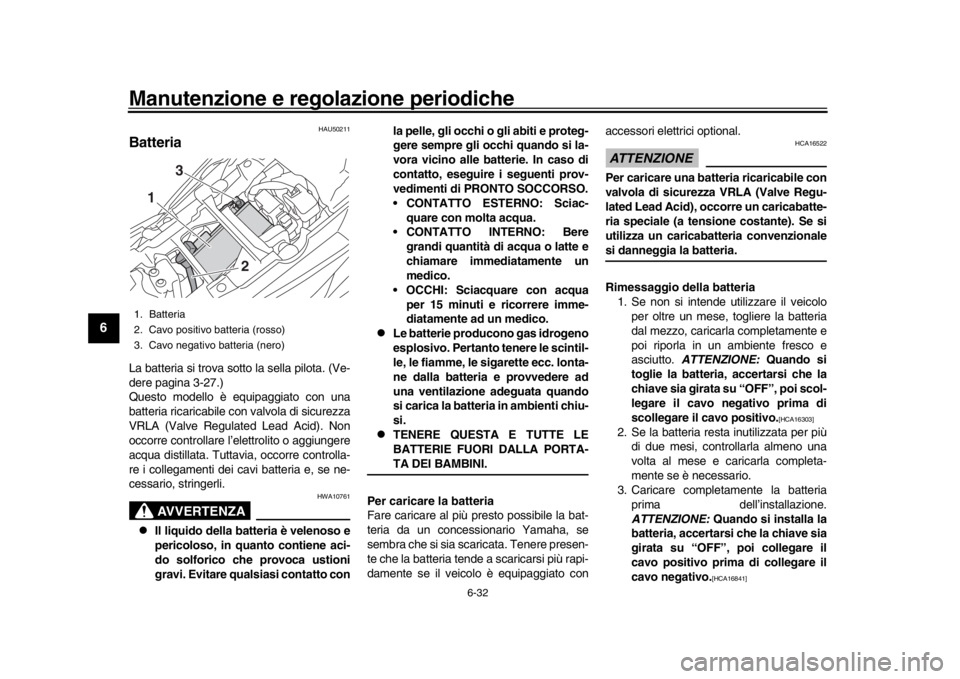

1. Batteria
2. Cavo positivo batteria (rosso)
3. Cavo negativo batteria (nero)
1
3
2
2PP-9-H3.book 32 ページ ２０１６年９月１２日　月曜日　午前９時２１分

Manutenzione e regolazione periodiche
6-33
1
2
3
4
567
8
9
10
11
12
4. Dopo l’installazione, verificare che i cavi batteria siano collegati corretta-
mente ai terminali batteria.ATTENZIONE
HCA16531
Tenere la batteria sempre carica. Se si ri-
pone una batteria scarica, si possonoprovocare danni permanenti alla stessa.
HAU63131

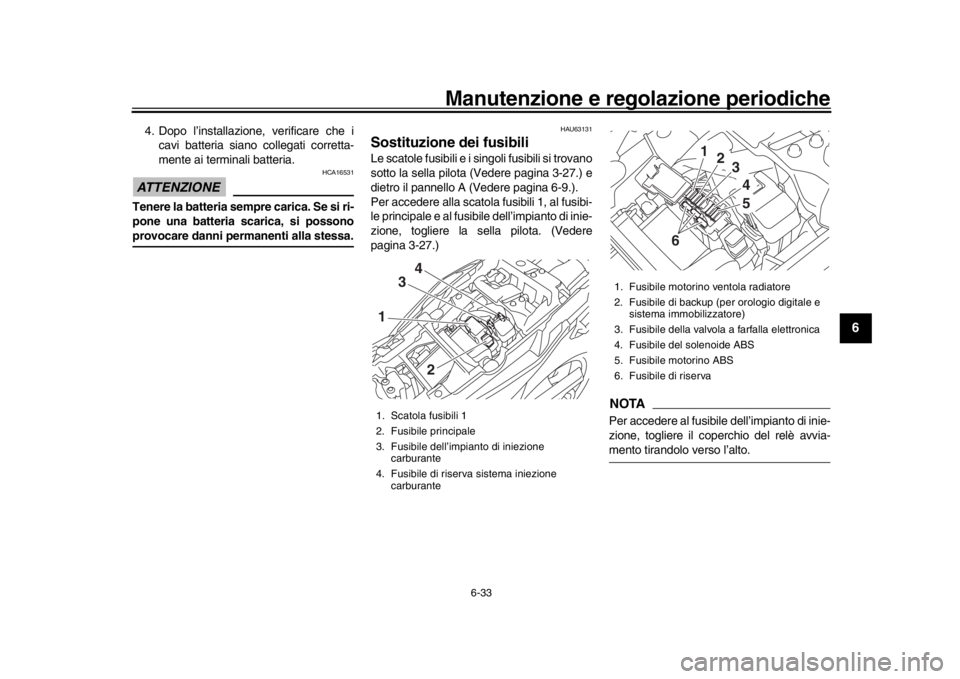

Sostituzione dei fusibiliLe scatole fusibili e i singoli fusibili si trovano
sotto la sella pilota (Vedere pagina 3-27.) e
dietro il pannello A (Vedere pagina 6-9.).
Per accedere alla scatola fusibili 1, al fusibi-
le principale e al fusibile dell’impianto di inie-
zione, togliere la sella pilota. (Vedere
pagina 3-27.)
NOTAPer accedere al fusibile dell’impianto di inie-
zione, togliere il coperchio del relè avvia-mento tirandolo verso l’alto.
1. Scatola fusibili 1
2. Fusibile principale
3. Fusibile dell’impianto di iniezione carburante
4. Fusibile di riserva sistema iniezione carburante13
4
2
1. Fusibile motorino ventola radiatore
2. Fusibile di backup (p er orologio digitale e
sistema immobilizzatore)
3. Fusibile della valvola a farfalla elettronica
4. Fusibile del solenoide ABS
5. Fusibile motorino ABS
6. Fusibile di riserva
1
2
345
6
2PP-9-H3.book 33 ページ ２０１６年９月１２日　月曜日　午前９時２１分

Manutenzione e regolazione periodiche
6-34
1
2
3
4
56
7
8
9
10
11
12
Per accedere alle scatole fusibili 2 e 3, ri-
muovere il pannello A. (Vedere pagina 6-9.)
Se un fusibile è bruciato, sostituirlo come
segue.1. Girare la chiave su “OFF” e spegnere il circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installare un fusibile nuovo dell’amperaggio se-
condo specifica. AVVERTENZA! Non
utilizzare un fusibile di amperaggio
superiore a quello consigliato per evitare di provocare danni estesi
all’impianto elettrico ed eventual-
mente un incendio.
[HWA15132]
1. Coperchio relè avviamento
2. Fusibile dell’impianto di iniezione
carburante
3. Fusibile di riserva sistema iniezione carburante

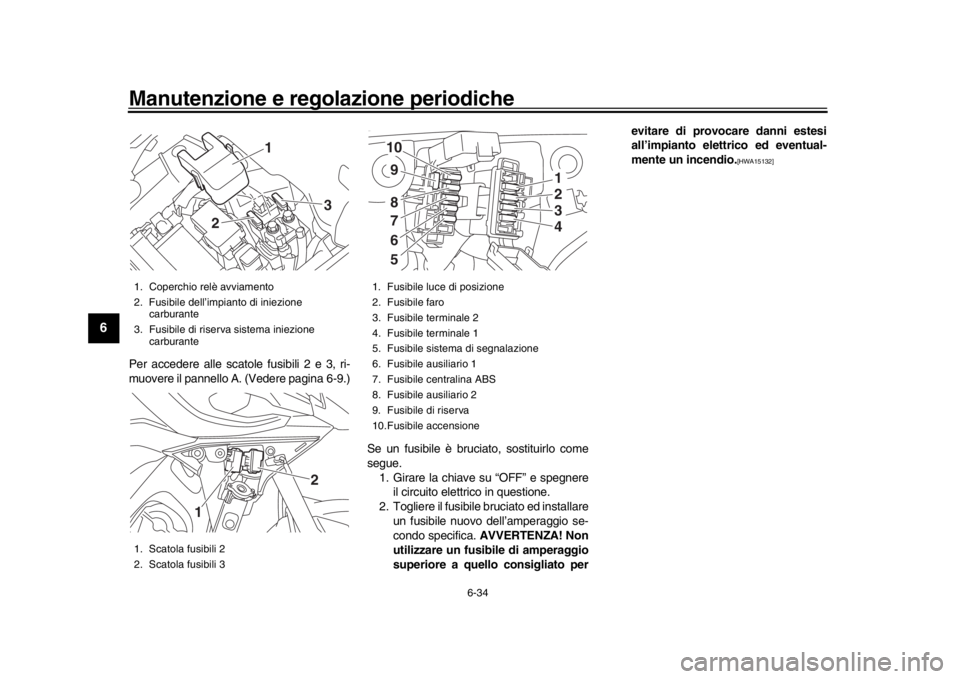

1. Scatola fusibili 2
2. Scatola fusibili 3
3
2
1
1
2
1. Fusibile luce di posizione
2. Fusibile faro
3. Fusibile terminale 2
4. Fusibile terminale 1
5. Fusibile sistema di segnalazione
6. Fusibile ausiliario 1
7. Fusibile centralina ABS
8. Fusibile ausiliario 2
9. Fusibile di riserva
10.Fusibile accensione
1234
1098765
2PP-9-H3.book 34 ページ ２０１６年９月１２日　月曜日　午前９時２１分

Manutenzione e regolazione periodiche
6-35
1
2
3
4
567
8
9
10
11
12
3. Girare la chiave su “ON” ed accendere il circuito elettrico in questione per con-
trollare se l’apparecchiatura funziona.
4. Se nuovamente il fusibile brucia subi- to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
HAU77470
FariQuesto modello è equipaggiato con fari a
LED.
Se un faro non si accende, controllare i fusi-
bili e fare controllare il veicolo da un conces-
sionario Yamaha.NOTAQuando i fari sono impostati su anabba-
glianti, un faro si accende. Quando i fari
sono impostati su abbagliante o l’interrutto-
re posizione lampeggio viene premuto, do-vrebbero accendersi entrambi i fari.ATTENZIONE
HCA16581
Non attaccare nessun tipo di pellicolacolorata o di adesivo sulla lente faro.
Fusibili secondo specifica:
Fusibile principale: 50.0 A
Fusibile ausiliario 1:
2.0 A
Fusibile ausiliario 2: 2.0 A
Fusibile terminale 1: 2.0 A
Fusibile terminale 2:
2.0 A
Fusibile del faro: 7.5 A
Fusibile dell’impianto di segnalazio-
ne: 7.5 A
Fusibile dell’accensione: 15.0 A
Fusibile della luce di posizione:
7.5 A
Fusibile motorino ventola radiatore: 15.0 A
Fusibile del motorino dell’ABS: 30.0 A
Fusibile dell’impianto di iniezione car-
burante:
20.0 A
Fusibile del solenoide ABS:
15.0 A
Fusibile della centralina dell’ABS: 7.5 A
Fusibile di backup:
7.5 A
Fusibile della valvola a farfalla elettri-
ca: 7.5 A
2PP-9-H3.book 35 ページ ２０１６年９月１２日　月曜日　午前９時２１分

Manutenzione e regolazione periodiche
6-36
1
2
3
4
56
7
8
9
10
11
12
HAU54502
Luci di posizione anterioriQuesto modello è equipaggiato con luci di
posizione anteriori a LED.
Se una luce di posizione anteriore non si ac-
cende, farla controllare da un concessiona-
rio Yamaha.
HAU70540
Fanalino posteriore/stopQuesto modello è equipaggiato con un fa-
nalino posteriore/stop a LED.
Se il fanalino posteriore/stop non si accen-
de, farlo controllare da un concessionario
Yamaha.
HAU24205
Sostituzione della lampada
indicatore di direzione1. Togliere la lente indicatore di direzione togliendo la vite.
2. Togliere la lampada bruciata premen- dola e girandola in senso antiorario.

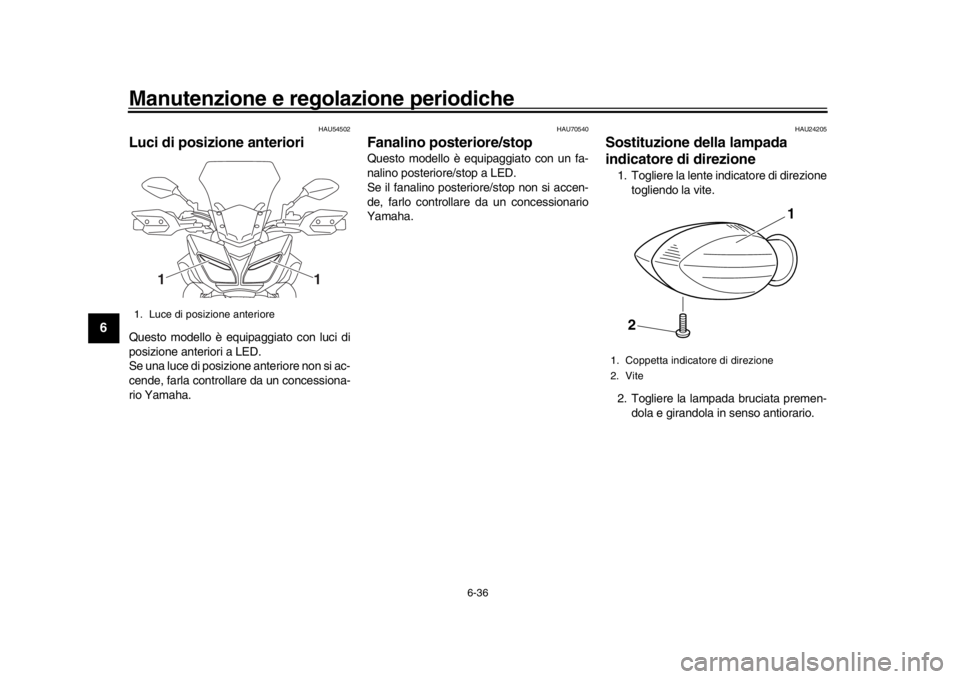

1. Luce di posizione anteriore
1
1
1. Coppetta indicatore di direzione
2. Vite
1
2
2PP-9-H3.book 36 ページ ２０１６年９月１２日　月曜日　午前９時２１分

Manutenzione e regolazione periodiche
6-37
1
2
3
4
567
8
9
10
11
12
3. Inserire una lampada nuova nel porta- lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.
4. Installare la coppetta installando la vi- te. ATTENZIONE: Non stringere ec-
cessivamente la vite, altrimenti la
lente potrebbe rompersi.
[HCA11192] HAU58010
Sostituzione della lampada luce
targa1. Rimuovere il gruppo luce targa toglien-
do i dadi e i collari, quindi rimuovere il
cavetto portalampada luce targa (com-
pleto di lampada) sfilandolo.
2. Togliere la lampada bruciata estraen- dola. 3. Inserire una lampada nuova nel porta-
lampada con cavetto.
4. Montare il portalampada con cavetto
(completo di lampada) premendolo,
quindi installare il gruppo luce targa
montando i collari e i dadi.

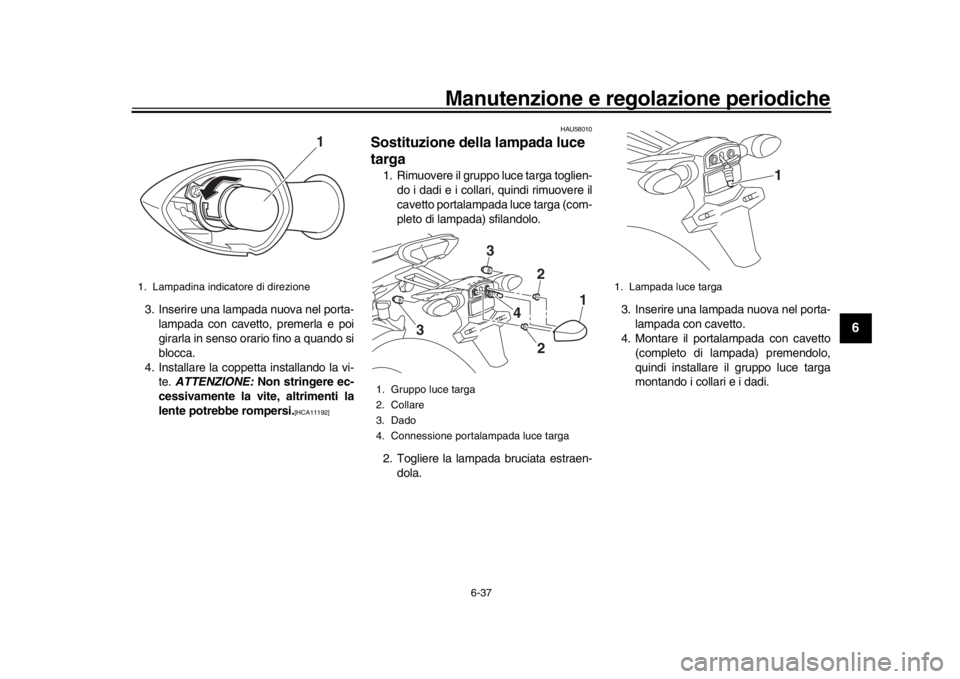

1. Lampadina indicatore di direzione
1
1. Gruppo luce targa
2. Collare
3. Dado
4. Connessione portalampada luce targa
1
22
4
3
3
1. Lampada luce targa
1
2PP-9-H3.book 37 ページ ２０１６年９月１２日　月曜日　午前９時２１分

Manutenzione e regolazione periodiche
6-38
1
2
3
4
56
7
8
9
10
11
12
HAU25872
Ricerca ed eliminazione guastiSebbene i motocicli Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei gua-
sti durante il funzionamento. Eventuali pro-
blemi nei sistemi di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, poss ono provocare diffi-
coltà all’avviamento o perdite di potenza.

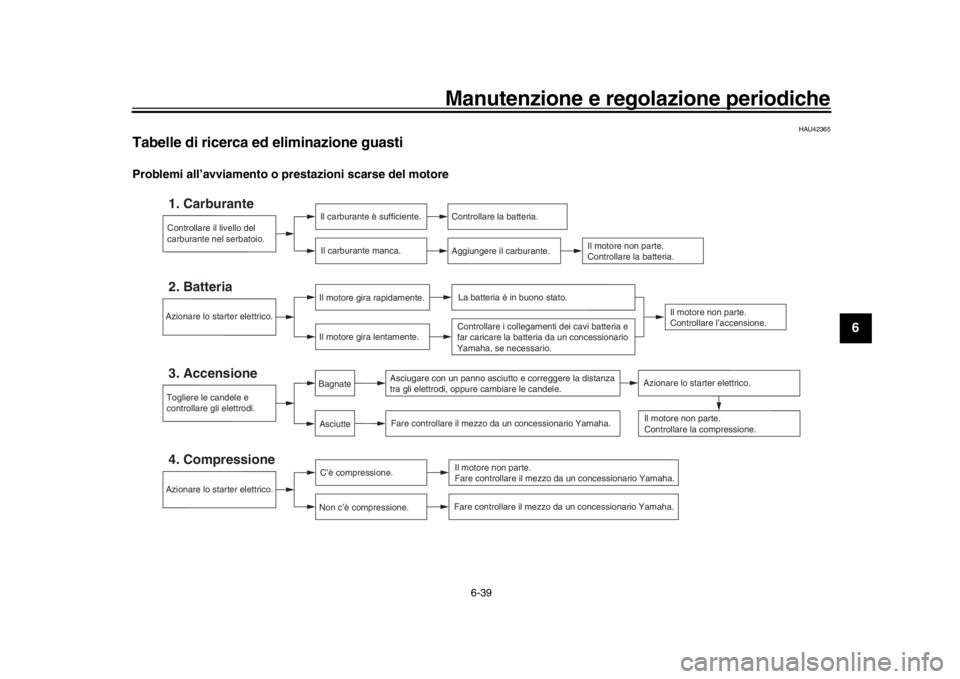

Le tabelle di ricerca ed eliminazione guasti
che seguono rappresentano una guida rapi-
da e facile per controllare questi impianti vi-
tali. Tuttavia, se il motociclo dovesse
richiedere riparazioni, consigliamo di portar-
lo da un concessionario Yamaha, i cui tec-
nici esperti sono in possesso degli attrezzi,
dell’esperienza e delle nozioni necessari
per l’esecuzione di una corretta manuten-
zione del motociclo.
Usare soltanto ricambi originali Yamaha. Le
imitazioni possono essere simili ai ricambi
originali Yamaha, ma spesso sono di quali-
tà inferiore, hanno durata minore e possono
provocare riparazioni costose.
AVVERTENZA
HWA15142
Quando si controlla l’impianto del carbu-
rante, non fumare, ed accertarsi che non
ci siano fiamme libere o scintille nelle vi-
cinanze, comprese le fiamme pilota di scaldaacqua o fornaci. La benzina o i va-
pori di benzina possono accendersi o
esplodere, provocando gravi infortuni o
danni materiali.
2PP-9-H3.book 38 ページ ２０１６年９月１２日　月曜日　午前９時２１分

Manutenzione e regolazione periodiche
6-39
1
2
3
4
567
8
9
10
11
12
HAU42365
Tabelle di ricerca ed eliminazione guastiProblemi all’avviamento o pr estazioni scarse del motore
Controllare il livello del
carburante nel serbatoio.1. Carburante
Il carburante è sufficiente.
Il carburante manca.
Controllare la batteria.
Aggiungere il carburante.
Il motore non parte.
Controllare la batteria.
Il motore non parte.
Controllare l’accensione.
Azionare lo starter elettrico.4. Compressione
C’è compressione.
Non c’è compressione.
Togliere le candele e
controllare gli elettrodi.3. Accensione
Asciugare con un panno asciutto e correggere la distanza
tra gli elettrodi, oppure cambiare le candele. Fare controllare il mezzo da un concessionario Yamaha.
Fare controllare il mezzo da un concessionario Yamaha.
Il motore non parte.
Controllare la compressione.
Il motore non parte.
Fare controllare il mezzo da un concessionario Yamaha.
AsciutteBagnate
Azionare lo starter elettrico.
Azionare lo starter elettrico.2. Batteria
Il motore gira rapidamente.
Il motore gira lentamente.
La batteria è in buono stato.Controllare i collegamenti dei cavi batteria e
far caricare la batteria da un concessionario
Yamaha, se necessario.
2PP-9-H3.book 39 ページ ２０１６年９月１２日　月曜日　午前９時２１分

Manutenzione e regolazione periodiche
6-40
1
2
3
4
56
7
8
9
10
11
12

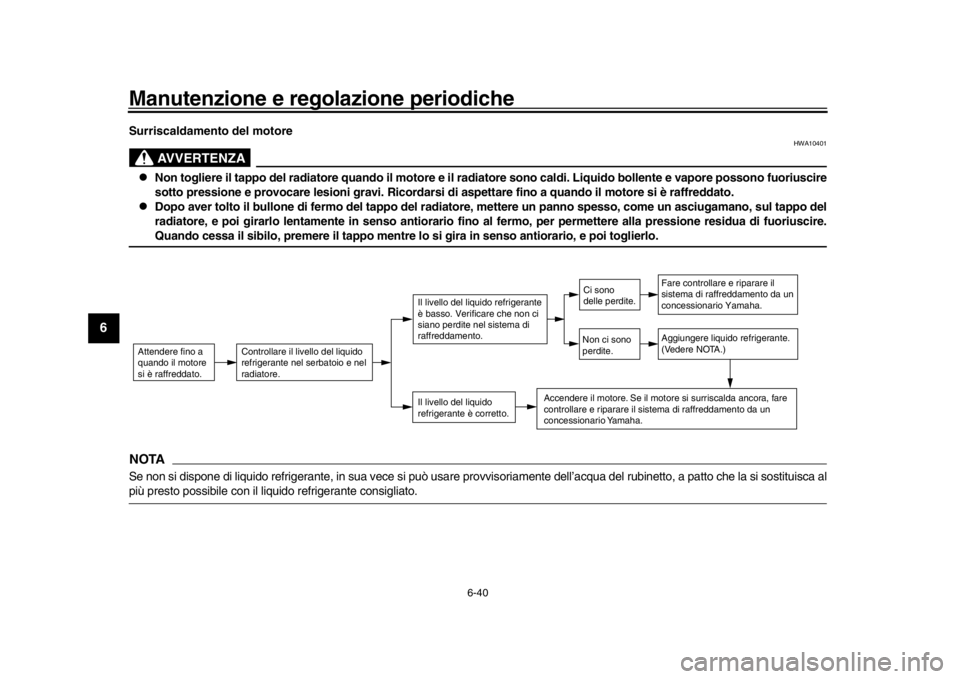

Surriscaldamento del motore
AVVERTENZA
HWA10401

Non togliere il tappo del radiatore quando il motore e il radiatore sono caldi. Liquido bollente e vapore possono fuoriuscire
sotto pressione e provocare lesioni gravi. Ricordarsi di aspettare fino a quando il motore si è raffreddato.

Dopo aver tolto il bullone di fermo del tappo del radiatore, mettere un panno spesso, come un asciugamano, sul tappo del
radiatore, e poi girarlo lentamente in senso antiorario fino al fermo, per permettere alla pressione residua di fuoriuscire.Quando cessa il sibilo, premere il tappo mentre lo si gira in senso antiorario, e poi toglierlo.
NOTASe non si dispone di liquido refrigerante, in sua vece si può usare provvisoriamente dell’acqua del rubinetto, a patto che la si sostituisca alpiù presto possibile con il liquido refrigerante consigliato.Attendere fino a
quando il motore
si è raffreddato.
Controllare il livello del liquido
refrigerante nel serbatoio e nel
radiatore.
Il livello del liquido
refrigerante è corretto.Il livello del liquido refrigerante
è basso. Verificare che non ci
siano perdite nel sistema di
raffreddamento.
Fare controllare e riparare il
sistema di raffreddamento da un
concessionario Yamaha.
Aggiungere liquido refrigerante.
(Vedere NOTA.)
Accendere il motore. Se il motore si surriscalda ancora, fare
controllare e riparare il sistema di raffreddamento da un
concessionario Yamaha.
Ci sono
delle perdite.
Non ci sono
perdite.
2PP-9-H3.book 40 ページ ２０１６年９月１２日　月曜日　午前９時２１分
