YAMAHA MT09 TRACER 2017 Manuale duso (in Italian)
Manufacturer: YAMAHA, Model Year: 2017, Model line: MT09 TRACER, Model: YAMAHA MT09 TRACER 2017Pages: 114, PDF Dimensioni: 5.36 MB
Page 61 of 114
6-1
1
2
3
4
567
8
9
10
11
12
Manutenzione e regolazione periodiche
HAU17246
Le ispezioni, le regolazioni e le lubrificazioni
periodiche conserveranno il veicolo nelle
migliori condizioni possibili di sicurezza e di
efficienza. La sicurezza è un obbligo del
proprietario/utilizzatore del veicolo. I punti
più importanti relativi ai controlli, alle regola-
zioni ed alla lubrificazione del veicolo sono
illustrati nelle pagine seguenti.
Gli intervalli indicati nella tabella di manu-
tenzione periodica vanno considerati solo
come una guida generale in condizioni di
marcia normali. Tuttavia, potrebbe essere
necessario ridurre gli intervalli di manuten-
zione in funzione delle condizioni climati-
che, del terreno, della posizione geografica
e dell'impiego individuale.
AVVERTENZA
HWA10322
La mancanza di una manutenzione cor-
retta del veicolo o l’esecuzione errata di
procedure di manutenzione può aumen-
tare il rischio di infortuni o decessi du-
rante l’assistenza o l’uso del veicolo. Se
non si ha confidenza con la manutenzio-
ne del veicolo, farl a eseguire da un con-cessionario Yamaha.
AVVERTENZA
HWA15123
Spegnere il motore quando si esegue la manutenzione, a meno che non sia spe-
cificato diversamente.
Il motore in funzione ha parti in mo-
vimento in cui si possono impiglia-
re parti del corpo o abiti, e parti
elettriche che possono provocare
scosse o incendi.
Effettuare operazioni di assistenza
al veicolo con il motore in funzione
può provocare infortuni agli occhi,
scottature, incendi, o avvelenamen-
ti da monossido di carbonio – con
possibilità di decesso. Vedere pagi-
na 1-2 per maggiori informazioni sulmonossido di carbonio.AVVERTENZA
HWA15461
I dischi, le pinze, i tamburi e i rivestimen-
ti delle pastiglie dei freni raggiungono
temperature molto elevate durante l’uso.
Lasciare raffreddare i componenti dei
freni prima di toccarli per evitare possi-bili ustioni.
HAU17303
Il controllo delle emissioni contribuisce non
solo a garantire un’aria più pulita, ma è fon-
damentale per assicurare un buon funzio-
namento del motore e il massimo delle
prestazioni. Nelle seguenti tabelle di manu-
tenzione periodica, gli interventi relativi al
controllo delle emissioni vengono raggrup-
pati separatamente. Tali interventi richiedo-
no dati, conoscenze tecniche e attrezzature
speciali. La manutenzione, la sostituzione e
la riparazione dei sistemi e dei dispositivi di
controllo delle emissioni possono essere
eseguite da qualsiasi officina o addetto alle
riparazioni purché qualif
icati (se applicabi-
le). I concessionari Yamaha dispongono
dell’esperienza e delle attrezzature neces-
sarie ad eseguire tali interventi specifici.
2PP-9-H3.book 1 ページ ２０１６年９月１２日 月曜日 午前９時２１分
Page 62 of 114
Manutenzione e regolazione periodiche
6-2
1
2
3
4
56
7
8
9
10
11
12
HAU59910

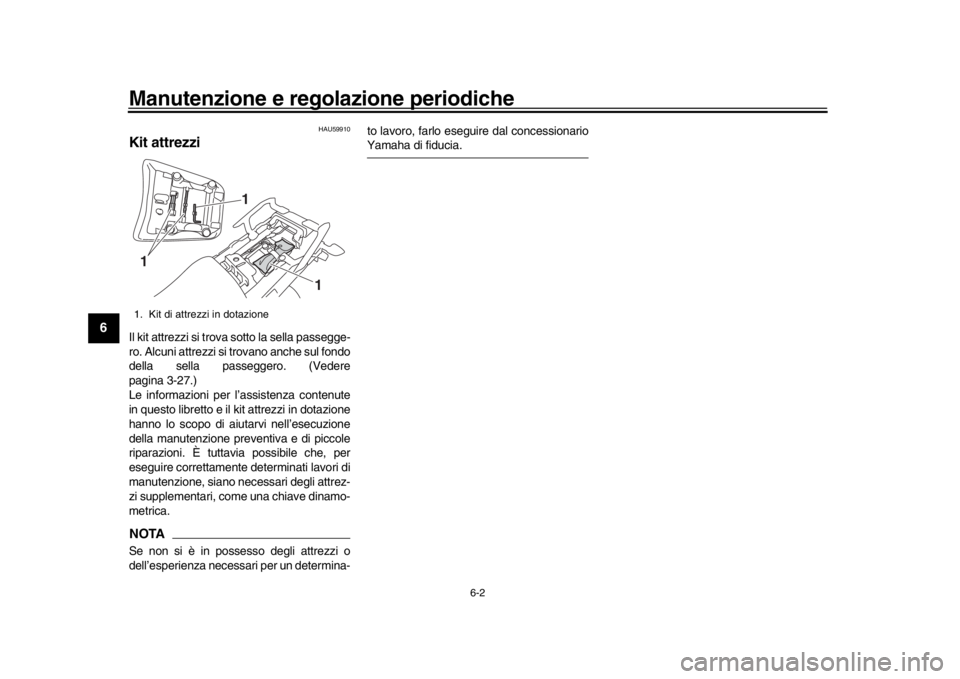

Kit attrezziIl kit attrezzi si trova sotto la sella passegge-
ro. Alcuni attrezzi si trovano anche sul fondo
della sella passeggero. (Vedere
pagina 3-27.)
Le informazioni per l’assistenza contenute
in questo libretto e il kit attrezzi in dotazione
hanno lo scopo di aiutarvi nell’esecuzione
della manutenzione preventiva e di piccole
riparazioni. È tuttavia possibile che, per
eseguire correttamente determinati lavori di
manutenzione, siano ne cessari degli attrez-
zi supplementari, come una chiave dinamo-
metrica.NOTASe non si è in possesso degli attrezzi o
dell’esperienza necessar i per un determina-to lavoro, farlo eseguire dal concessionario
Yamaha di fiducia.
1. Kit di attrezzi in dotazione
1
1
1
2PP-9-H3.book 2 ページ ２０１６年９月１２日 月曜日 午前９時２１分
Page 63 of 114
Manutenzione e regolazione periodiche
6-3
1
2
3
4
567
8
9
10
11
12
HAU71030
NOTA
I controlli annuali vanno eseguiti ogni anno, a meno che in precedenza, non si sia raggiunta la scadenza di un intervallo
chilometrico (o per il Regno Unito, la scadenza di un intervallo basato sulle miglia).
Da 50000 km (30000 mi), ripetere gli intervalli di manutenzione iniziando da 10000 km (6000 mi).
Affidare l’assistenza delle posizioni evidenziate da un asterisco ad un concessionario Yamaha, in quanto richiedono utensili sp eciali,dati ed abilità tecnica.
HAU71051
Tabella di manutenzione periodica per il sistema di controllo emissioniN.ITEM INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Circuito del
carburante Verificare che i tubi benzina non
siano fessurati o danneggiati.
Sostituire se necessario.
2 *Candele Controllare lo stato.
Regolare la distanza e pulire.
Sostituire.
3 *Gioco valvole Controllare e regolare. Ogni 40000 km (24000 mi)
4 *Iniezione
carburante Controllare il regime del minimo.
Controllare e regolare la sincronizzazione.
5 *Impianto di scarico Verificare l’assenza di perdite.
Serrare se necessario.
Sostituire le guarnizioni se
necessario.
6 *Sistema di controllo
emissioni
evaporative Controllare che non vi siano danni
al sistema.
Sostituire se necessario.
2PP-9-H3.book 3 ページ ２０１６年９月１２日 月曜日 午前９時２１分
Page 64 of 114
Manutenzione e regolazione periodiche
6-4
1
2
3
4
56
7
8
9
10
11
12
7 *Sistema
d’induzione aria Controllare che la valvola
interdizione aria, la valvola a
lamelle ed il tubo non siano
danneggiati.
Sostituire le parti danneggiate, se necessario.
N. ITEM
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
2PP-9-H3.book 4 ページ ２０１６年９月１２日 月曜日 午前９時２１分
Page 65 of 114
Manutenzione e regolazione periodiche
6-5
1
2
3
4
567
8
9
10
11
12
HAU71351
Tabella manutenzione generale e lubrificazioneN. POSIZIONE INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Controllo
diagnostico del
sistema Eseguire l’ispez
ione dinamica con
lo strumento diagnostico Yamaha.
Controllare i codici di errore.
2 *Elemento filtrante Sostituire. Ogni 40000 km (24000 mi)
3Frizione Controllare il funzionamento.
Regolare.
4 *Freno anteriore Controllare il funzionamento, il
livello del liquido e l’assenza di
perdite.
Se necessario, sostituire le pastiglie freno.
5 *Freno posteriore Controllare il funzionamento, il
livello del liquido e l’assenza di
perdite.
Se necessario, sostituire le pastiglie freno.
6 *Tu b i f r e n i Controllare se vi sono
fessurazioni o danneggiamenti.
Sostituire. Ogni 4 anni
7 *Liquido freni Cambiare. Ogni 2 anni
8 *Ruote Controllare il disassamento e
danneggiamenti.
Sostituire se necessario.
9 *Pneumatici Controllare la profondità
battistrada e danneggiamenti.
Sostituire se necessario.
Controllare la pressione dell’aria.
Correggere se necessario.
2PP-9-H3.book 5 ページ ２０１６年９月１２日 月曜日 午前９時２１分
Page 66 of 114
Manutenzione e regolazione periodiche
6-6
1
2
3
4
56
7
8
9
10
11
12
10 *Cuscinetti ruote Controllare che il cuscinetto non
sia allentato o danneggiato.
11 *Cuscinetti perno di
guida forcellone Controllare il funzionamento ed
un gioco eccessivo.
Lubrificare con grasso a base di sapone di litio. Ogni 50000 km (30000 mi)
12 Catena di
trasmissione Controllare la tensione,
l’allineamento e le condizioni della
catena di trasmissione.
Regolare e lubrificare interamente la catena di trasmissione con un
lubrificante specifico per catene a
O-ring. Ogni 1000 km (600 mi) e dopo aver lavato
il motociclo e averlo guidato nella
pioggia o in zone umide
13 *Cuscinetti dello
sterzo Controllare che i gruppi dei
cuscinetti non siano allentati.
Riempire moderatamente con grasso a base di sapone di litio.
14 *Fissaggi della parte
ciclistica Accertarsi che tutti i dadi, i bulloni
e le viti siano serrati
correttamente.
15 Perno di rotazione
leva freno Lubrificare con grasso al silicone.
16 Perno di rotazione
del pedale freno Lubrificare con grasso a base di
sapone di litio.
17 Perno di rotazione
leva frizione Lubrificare con grasso a base di
sapone di litio.
18 Perno di rotazione
del pedale cambio Lubrificare con grasso a base di
sapone di litio.
19 Cavalletto laterale,
cavalletto centrale Controllare il funzionamento.
Lubrificare con grasso a base di
sapone di litio.
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
2PP-9-H3.book 6 ページ ２０１６年９月１２日 月曜日 午前９時２１分
Page 67 of 114
Manutenzione e regolazione periodiche
6-7
1
2
3
4
567
8
9
10
11
12
20 *Interruttore
cavalletto laterale Controllare il funzionamento e, se
necessario, sostituire.
21 *Forcella Controllare il funzionamento e
l’assenza di perdite di olio.
Sostituire se necessario.
22 *Assieme
ammortizzatore Controllare il funzionamento e
l’assenza di perdite di olio.
Sostituire se necessario.
23 *Perni di guida del
braccio
cinematismo e del
braccio di
collegamento della
sospensione
posteriore Controllare il funzionamento.
24 Olio motore Cambiare (scaldare il motore
prima del drenaggio).
Controllare il livello dell’olio e l’assenza di perdite di olio nel
veicolo.
25 Cartuccia filtro olio Sostituire.
26 *Sistema di
raffreddamento Controllare il livello del liquido
refrigerante e l’assenza di perdite
di olio nel veicolo.
Cambiare. Ogni 3 anni
27 *Interruttori del freno
anteriore e del freno
posteriore Controllare il funzionamento.
28 *Parti in movimento
e cavi Lubrificare.
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
2PP-9-H3.book 7 ページ ２０１６年９月１２日 月曜日 午前９時２１分
Page 68 of 114
Manutenzione e regolazione periodiche
6-8
1
2
3
4
56
7
8
9
10
11
12
HAU72800
NOTA
Filtro aria
Il filtro aria di questo modello è dotato di una cartuccia m onouso di carta con rivestimento d’olio, che non va pulita con ari a com-
pressa per evitare di danneggiarla.
Sostituire più spesso l’elemento del filtro dell’aria se si percorrono zone molto umide o polverose.
Manutenzione del freno idraulico
Controllare regolarmente e, se necessario, correggere il livello liquido freni.
Ogni due anni sostituire i componenti interni delle pompe freni e delle pinze, e cambiare il liquido freni. Sostituire i tubi freni ogni quattro anni e se sono fessurati o danneggiati.
29*Corpo manopola
acceleratore e cavo Controllare il funzionamento e il
gioco.
Se necessario, regolare il gioco del cavo dell’acceleratore.
Lubrificare il corpo manopola acceleratore e il cavo.
30 *Luci, segnali e
interruttori Controllare il funzionamento.
Regolare il fascio luce.
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
2PP-9-H3.book 8 ページ ２０１６年９月１２日 月曜日 午前９時２１分
Page 69 of 114
Manutenzione e regolazione periodiche
6-9
1
2
3
4
567
8
9
10
11
12
HAU18752

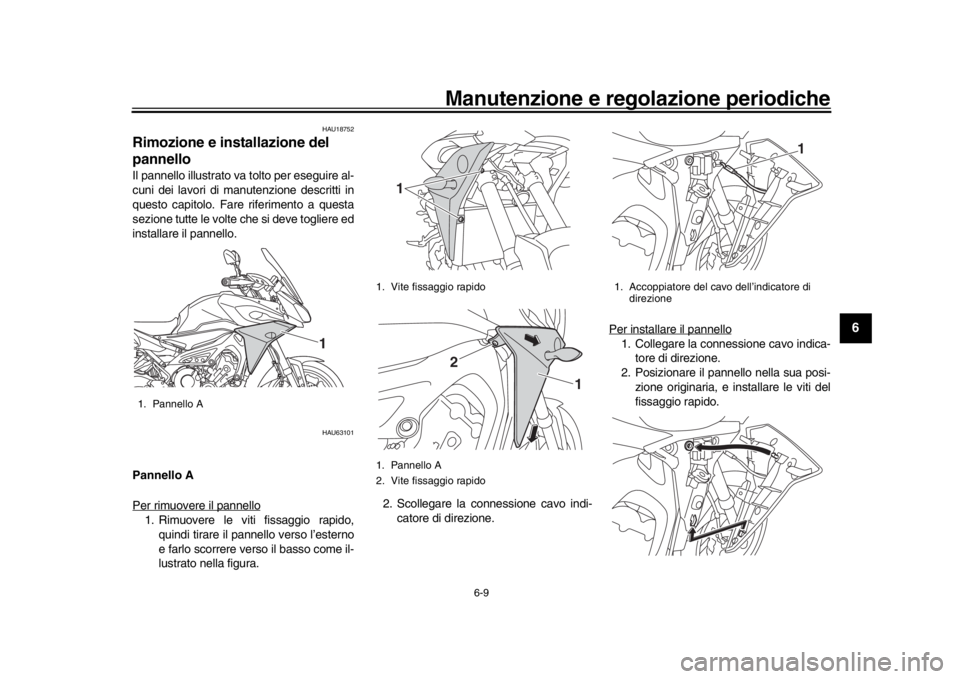

Rimozione e installazione del
pannelloIl pannello illustrato va tolto per eseguire al-
cuni dei lavori di manutenzione descritti in
questo capitolo. Fare riferimento a questa
sezione tutte le volte che si deve togliere ed
installare il pannello.
HAU63101
Pannello A
Per rimuovere il pannello1. Rimuovere le viti fissaggio rapido, quindi tirare il pannello verso l’esterno
e farlo scorrere verso il basso come il-
lustrato nella figura. 2. Scollegare la connessione cavo indi-
catore di direzione. Per installare il pannello
1. Collegare la connessione cavo indica-
tore di direzione.
2. Posizionare il pannello nella sua posi- zione originaria, e installare le viti del
fissaggio rapido.
1. Pannello A
1
1. Vite fissaggio rapido
1. Pannello A
2. Vite fissaggio rapido
1
1
2
1. Accoppiatore del cavo dell’indicatore di
direzione
1
2PP-9-H3.book 9 ページ ２０１６年９月１２日 月曜日 午前９時２１分
Page 70 of 114
Manutenzione e regolazione periodiche
6-10
1
2
3
4
56
7
8
9
10
11
12
HAU19653
Controllo delle candeleLe candele sono componenti importanti del
motore che vanno controllati periodicamen-
te, preferibilmente da un concessionario
Yamaha. Poiché il calore ed i depositi pro-
vocano una lenta erosione delle candele,
bisogna smontarle e cont rollarle in confor-
mità alla tabella della manutenzione perio-
dica e lubrificazione. Inoltre, lo stato delle
candele può rivelare le condizioni del moto-
re.
L’isolatore di porcellana intorno all’elettrodo
centrale di ciascuna candela deve essere di
colore marroncino chiaro (il colore ideale se
il veicolo viene usato normalmente) e tutte
le candele installate nel motore devono
avere lo stesso colore. Se il colore di una
candela è nettamente diverso, il motore po-
trebbe funzionare in maniera anomala. Non
tentare di diagnosticare problemi di questo
genere. Chiedere invece ad un concessio-
nario Yamaha di controllare il veicolo.
Se una candela presenta segni di usura de-
gli elettrodi e eccessivi depositi carboniosi o
di altro genere, si deve sostituirla.
Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime- tro e, se necessario, regolarla secondo la
specifica.
Pulire la superficie della guarnizione della
candela e la sua superficie di accoppiamen-
to ed eliminare ogni traccia di sporco dalla
filettatura della candela.
NOTAIn mancanza di una chiave dinamometri-
ca per installare la candela, per ottenere
una coppia di serraggio corretta aggiun-
gere 1/4–1/2 giro al serraggio manuale.
Tuttavia provvedere al serraggio secondo
specifica della candela al più presto pos-
sibile.ATTENZIONE
HCA10841
Non utilizzare attrezzi
per togliere o per
installare il cappuccio della candela, il
connettore della bobina di accensione
potrebbe danneggiarsi. È possibile che
sia difficile togliere il cappuccio della
candela, in quanto la tenuta di gomma
all’estremità del cappuccio è montata
strettamente. Per togliere il cappuccio
della candela, basta piegarlo all’indietro
ed in avanti mentre lo si tira; per instal-
larlo, piegarlo all’indietro ed in avantimentre lo si spinge.
Candela secondo specifica: NGK/CPR9EA9

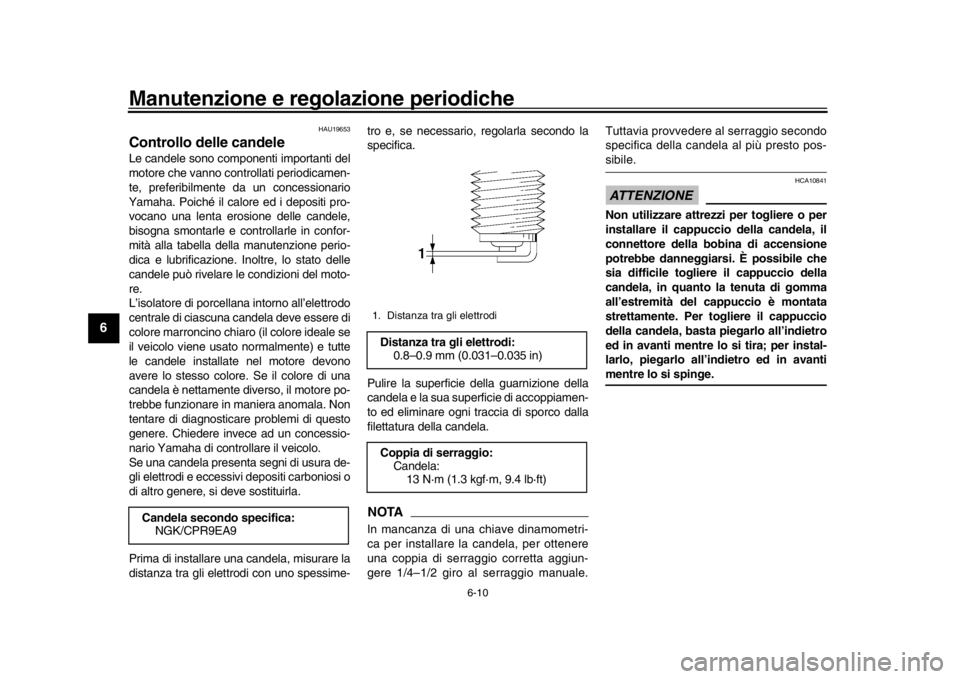

1. Distanza tra gli elettrodiDistanza tra gli elettrodi: 0.8–0.9 mm (0.031–0.035 in)
Coppia di serraggio: Candela:13 N·m (1.3 kgf·m, 9.4 lb·ft)
2PP-9-H3.book 10 ページ ２０１６年９月１２日 月曜日 午前９時２１分
