YAMAHA NIKEN 2020 Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
6-33
6
4. Após a instalação, certifique-se de
que os fios para bateria estão devida-
mente ligados aos terminais de bate-
ria.PRECAUÇÃO
PCA16531
Mantenha sempre a bateria carrega da.
Guar dar uma bateria d escarregada po-
d erá provocar danos permanentes na
mesma.
PAU84650

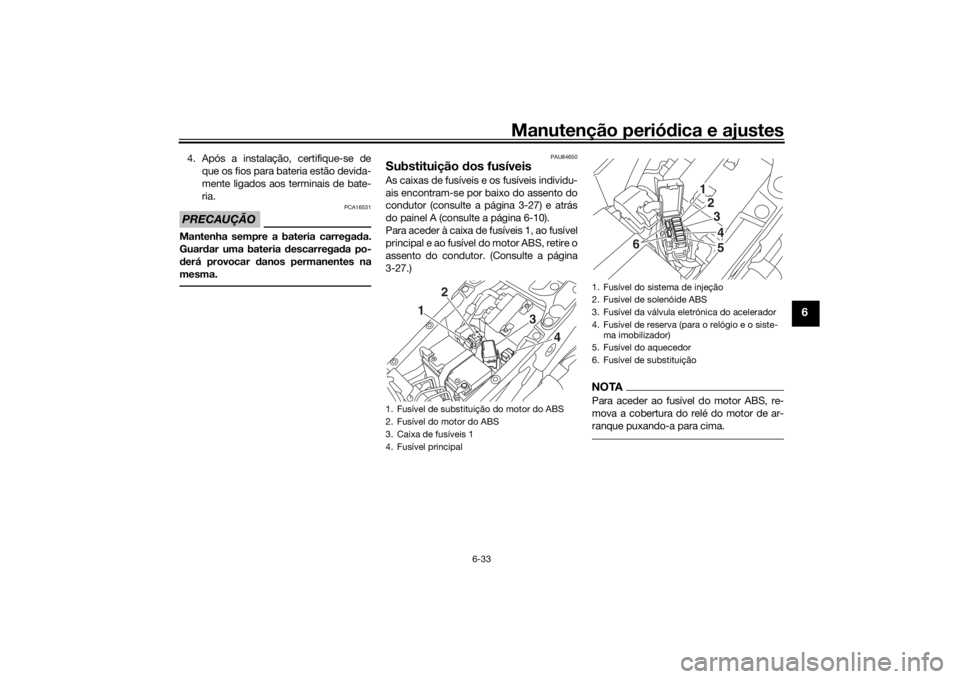

Substituição dos fusíveisAs caixas de fusíveis e os fusíveis individu-
ais encontram-se por baixo do assento do
condutor (consulte a página 3-27) e atrás
do painel A (consulte a página 6-10).
Para aceder à caixa de fusíveis 1, ao fusível
principal e ao fusível do motor ABS, retire o
assento do condutor. (Consulte a página
3-27.)
NOTAPara aceder ao fusível do motor ABS, re-
mova a cobertura do relé do motor de ar-
ranque puxando-a para cima.
1. Fusível de substituição do motor do ABS
2. Fusível do motor do ABS
3. Caixa de fusíveis 1
4. Fusível principal
1 2
34
1. Fusível do sistema de injeção
2. Fusível de solenóide ABS
3. Fusível da válvula eletrónica do acelerador
4. Fusível de reserva (para o relógio e o siste-ma imobilizador)
5. Fusível do aquecedor
6. Fusível de substituição
1234
65
UBD5P1P0.book Page 33 Friday, October 25, 2019 2:40 PM

Manutenção periódica e ajustes
6-34
6

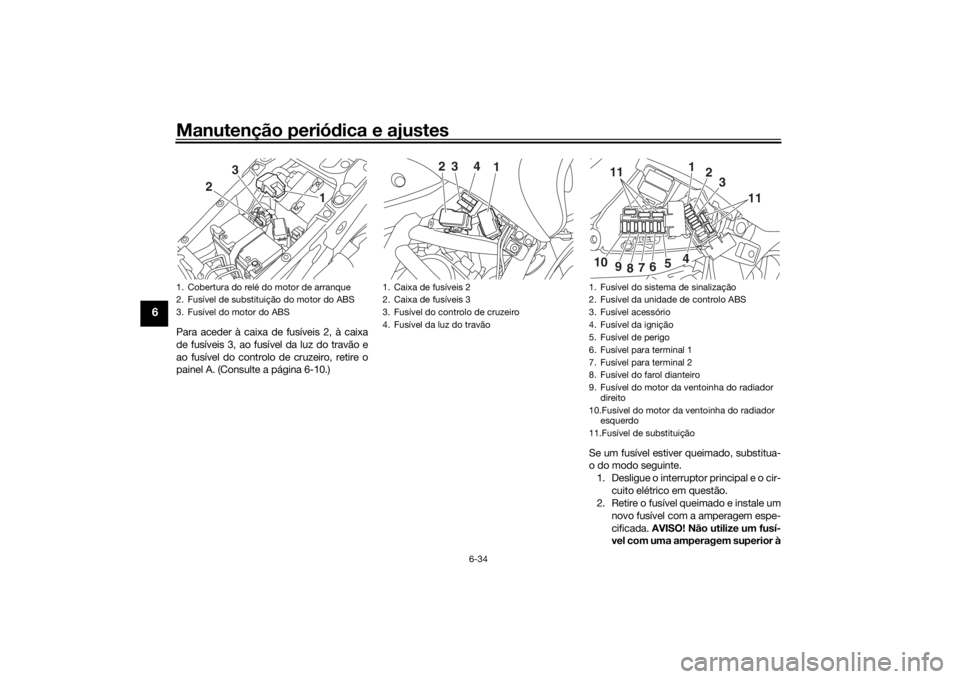

Para aceder à caixa de fusíveis 2, à caixa
de fusíveis 3, ao fusível da luz do travão e
ao fusível do controlo de cruzeiro, retire o
painel A. (Consulte a página 6-10.)
Se um fusível estiver queimado, substitua-
o do modo seguinte.1. Desligue o interruptor principal e o cir- cuito elétrico em questão.
2. Retire o fusível queimado e instale um
novo fusível com a amperagem espe-
cificada. AVISO! Não utilize um fusí-
vel com uma amperagem superior à1. Cobertura do relé do motor de arranque
2. Fusível de substituição do motor do ABS
3. Fusível do motor do ABS
2 3
1
1. Caixa de fusíveis 2
2. Caixa de fusíveis 3
3. Fusível do controlo de cruzeiro
4. Fusível da luz do travão
2
3
41
1. Fusível do sistema de sinalização
2. Fusível da unidade de controlo ABS
3. Fusível acessório
4. Fusível da ignição
5. Fusível de perigo
6. Fusível para terminal 1
7. Fusível para terminal 2
8. Fusível do farol dianteiro
9. Fusível do motor da ventoinha do radiador
direito
10.Fusível do motor da ventoinha do radiador esquerdo
11.Fusível de substituição
11 1
2
3
11
10 9876 5 4
UBD5P1P0.book Page 34 Friday, October 25, 2019 2:40 PM

Manutenção periódica e ajustes
6-35
6
recomen dad a, para evitar causar
gran des danos no sistema elétrico
e possivelmente um incên dio.[PWA15132]
3. Ligue o interruptor principal e o circui-
to elétrico em questão para verificar
se o dispositivo funciona.
4. Caso o fusível se volte imediatamente a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
elétrico.
PAU72980
Luzes do veículoEste modelo está equipado com luzes LED.
Não há lâmpadas passíveis de serem subs-
tituídas pelo utilizador.
Se uma luz não se acender, verifique os fu-
síveis e, em seguida, solicite a um conces-
sionário Yamaha que verifique o veículo.PRECAUÇÃO
PCA16581
Não cole nenhum tipo de película colori-
d a nem autocolantes na lente do farol
d ianteiro.
Fusíveis especifica dos:
Fusível principal: 50.0 A
Fusível motor ABS: 30.0 A
Fusível do sistema de controlo de
cruzeiro: 1.0 A
Fusível luz freio:
1.0 A
Fusíveis especifica dos (caixa de fu-
síveis 1):
Fusível do sistema de injecção:25.0 A
Fusível de solenóide ABS:
20.0 A
Fusível da válvula eléctrica do ace-
lerador:
7.5 A
Fusível de reserva: 7.5 A
Fusível do aquecedor: 10.0 A
Fusíveis especifica dos (caixa de fu-
síveis 2):
Fusível do sistema de sinalização:7.5 A
Fusível da unidade de controlo
ABS: 5.0 A
Fusível acessório:
5.0 A
Fusível da ignição: 15.0 A
Fusíveis especifica dos (caixa de fu-
síveis 3): Fusível da luz de perigo:
7.5 A
Fusível para terminal 1: 2.0 A
Fusível para terminal 2: 2.0 A
Fusível do motor da ventoinha do
radiador: 10.0 A × 2
Fusível do farol dianteiro:
10.0 A
UBD5P1P0.book Page 35 Friday, October 25, 2019 2:40 PM

Manutenção periódica e ajustes
6-36
6
PAU84980

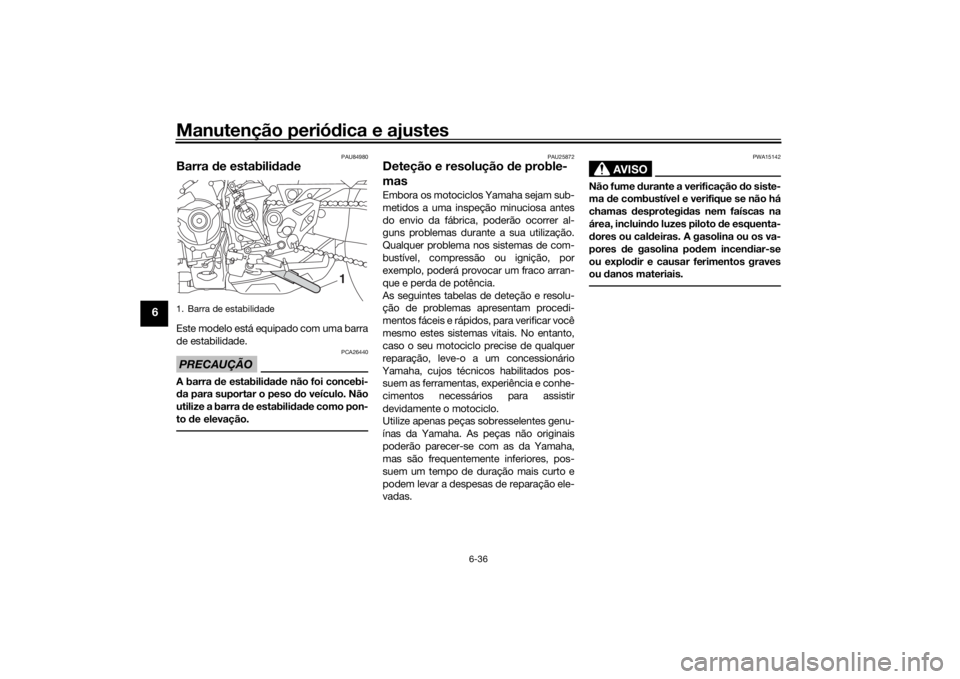

Barra de estabili dad eEste modelo está equipado com uma barra
de estabilidade.PRECAUÇÃO
PCA26440
A barra d e estabilidad e não foi concebi-
d a para suportar o peso d o veículo. Não
utilize a barra de estabili dad e como pon-
to de elevação.
PAU25872
Deteção e resolução de proble-
masEmbora os motociclos Yamaha sejam sub-
metidos a uma inspeção minuciosa antes
do envio da fábrica, poderão ocorrer al-
guns problemas durante a sua utilização.
Qualquer problema nos sistemas de com-
bustível, compressão ou ignição, por
exemplo, poderá provocar um fraco arran-
que e perda de potência.
As seguintes tabelas de deteção e resolu-
ção de problemas apresentam procedi-
mentos fáceis e rápidos, para verificar você
mesmo estes sistemas vitais. No entanto,
caso o seu motociclo precise de qualquer
reparação, leve-o a um concessionário
Yamaha, cujos técnicos habilitados pos- suem as ferramentas, experiência e conhe-
cimentos necessários para assistir
devidamente o motociclo.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.
AVISO
PWA15142
Não fume d urante a verificação do siste-
ma de combustível e verifique se não há
chamas desprotegi das nem faíscas na
área, incluin do luzes piloto de esquenta-
d ores ou cal deiras. A gasolina ou os va-
pores de gasolina po dem incen diar-se
ou explo dir e causar ferimentos graves
ou d anos materiais.
1. Barra de estabilidade
1
UBD5P1P0.book Page 36 Friday, October 25, 2019 2:40 PM

Manutenção periódica e ajustes
6-37
6
PAU86350

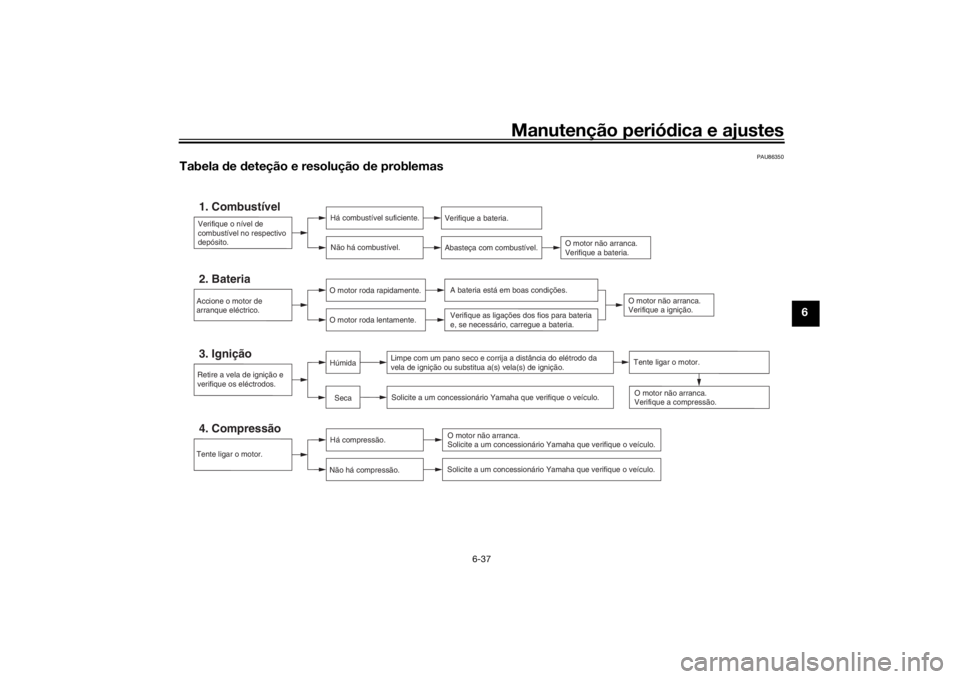

Tabela de deteção e resolução de problemas
Verifique o nível de
combustível no respectivo
depósito.1. Combustível
Há combustível suficiente.
Não há combustível.
Verifique a bateria.
Abasteça com combustível.
O motor não arranca.
Verifique a bateria.
Tente ligar o motor.4. Compressão
Há compressão.
Não há compressão.
Solicite a um concessionário Yamaha que verifique o veículo.O motor não arranca.
Solicite a um concessionário Yamaha que verifique o veículo.
Retire a vela de ignição e
verifique os eléctrodos.3. Ignição
Limpe com um pano seco e corrija a distância do elétrodo da
vela de ignição ou substitua a(s) vela(s) de ignição. Solicite a um concessionário Yamaha que verifique o veículo.
O motor não arranca.
Verifique a compressão.
SecaHúmida
Tente ligar o motor.O motor não arranca.
Verifique a ignição.
Accione o motor de
arranque eléctrico.2. Bateria
O motor roda rapidamente.
O motor roda lentamente.
A bateria está em boas condições.Verifique as ligações dos fios para bateria
e, se necessário, carregue a bateria.
UBD5P1P0.book Page 37 Friday, October 25, 2019 2:40 PM

Manutenção periódica e ajustes
6-38
6
PAU86420

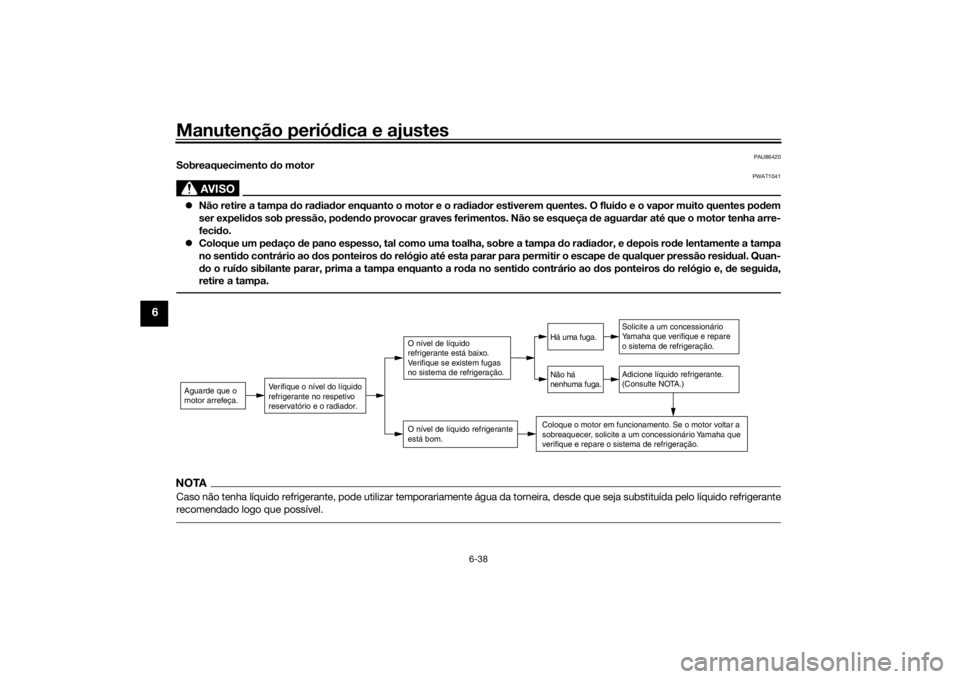

Sobreaquecimento do motor
AVISO
PWAT1041
 Não retire a tampa do ra dia dor enquanto o motor e o ra dia dor estiverem quentes. O flui do e o vapor muito quentes po dem
ser expeli dos sob pressão, pod endo provocar graves ferimentos. Não se esqueça de aguar dar até que o motor tenha arre-
feci do.
 Coloque um ped aço de pano espesso, tal como uma toalha, sobre a tampa do ra dia dor, e depois ro de lentamente a tampa
no senti do contrário ao dos ponteiros do relógio até esta parar para permitir o escape de qualquer pressão resi dual. Quan-
d o o ruí do sibilante parar, prima a tampa enquanto a ro da no senti do contrário ao dos ponteiros d o relógio e, de segui da,
retire a tampa.NOTACaso não tenha líquido refrigerante, pode utilizar temporariament e água da torneira, desde que seja substituída pelo líquido refrigerante
recomendado logo que possível.Aguarde que o
motor arrefeça.
Verifique o nível do líquido
refriger ante no respetivo
reserv atório e o r adiador.
O nível de líquido refriger ante
está bom.O nível de líquido
refriger ante está baixo.
Verifique se existem fugas
no sistema de refriger ação.
Solicite a um concessionário
Yamaha que verifique e repare
o sistema de refriger ação.
Adicione líquido refriger ante.
(Consulte NOTA.)
Coloque o motor em funcionamento. Se o motor voltar a
sobreaquecer, solicite a um concessionário Y amaha que
verifique e repare o sistema de refriger ação.Há um a fug a.
Não há nenh um a fug a.
UBD5P1P0.book Page 38 Friday, October 25, 2019 2:40 PM

Cuidad os e arrumação do motociclo7-1
7
PAU37834
Cor mate cui dad oPRECAUÇÃO
PCA15193
Alguns mo delos estão equipa dos com
peças com acabamento em cor mate.
Consulte um concessionário Yamaha
para obter conselhos sobre quais os
prod utos a utilizar antes de limpar o veí-
culo. Se utilizar uma escova, pro dutos
químicos agressivos ou compostos de
limpeza para limpar estas peças vai ris-
car ou danificar a superfície das mes-
mas. Também não deve aplicar cera em
nenhuma peça com acabamento em cor
mate.
PAU83443
Cui dad osUma limpeza minuciosa e frequente do ve-
ículo não só melhora a sua aparência como
também melhora o seu desempenho em
geral e prolonga a vida útil de muitos dos
seus componentes. Ao lavar, limpar e polir
também tem a oportunidade de inspecio-
nar a condição do veículo mais frequente-
mente. Não se esqueça de lavar o veículo
depois de conduzir à chuva ou perto do
mar, pois o sal é corrosivo para os metais.NOTA Nas estradas onde cai muita neve
pode utilizar-se sal como método de
descongelação. Esse sal pode per-
manecer nas estradas mesmo até
quase ao fim da primavera, portanto,
não se esqueça de lavar a parte infe-
rior da carroçaria e o chassis depois
de conduzir nessas áreas.
 Os produtos de tratamento e de ma-
nutenção genuínos da Yamaha são
vendidos sob a marca YAMALUBE
em muitos mercados no mundo intei-
ro.
 Peça mais dicas de limpeza no seu
concessionário Yamaha.
PRECAUÇÃO
PCA26280
Uma limpeza incorreta po de provocar
d anos cosméticos e mecânicos. Não
utilize:  lava doras de alta pressão ou má-
quinas de limpeza a jato de vapor. O
excesso de pressão d a água pode
provocar infiltrações e deteriorar
os rolamentos de ro da, os travões,
os ve dantes da transmissão e os
d ispositivos elétricos. Evite aplicar
d etergente a alta pressão como,
por exemplo, em máquinas de lava-
gem automática para carros.
 químicos agressivos, incluin do
agentes de limpeza de ro das dema-
sia do áci dos, especialmente em ro-
d as de raio ou d e magnésio.
 químicos agressivos, compostos
de limpeza abrasivos ou cera em
peças com acabamento mate. As
escovas po dem riscar e d anificar o
acabamento mate, utilize apenas
uma esponja suave ou uma toalha.
 toalhas, esponjas ou escovas con-
tamina das com pro dutos de limpe-
za abrasivos ou químicos
agressivos, como solventes, gasoli-
UBD5P1P0.book Page 1 Friday, October 25, 2019 2:40 PM

Cuidad os e arrumação do motociclo
7-2
7
na, remove dores de ferrugem, líqui-
d o dos travões ou anticongelante,
etc.
Antes de lavar
1. Estacione o veículo num local onde não fique exposto à luz solar direta e
deixe-o arrefecer. Assim evita man-
chas de água.
2. Certifique-se de que todas as tampas, coberturas, acopladores elétricos e
conectores estão bem instalados.
3. Cubra a extremidade do silencioso com um saco de plástico e um elásti-
co forte.
4. Humedeça as manchas difíceis, como insetos e sujidade de pássaros, com
uma toalha molhada durante alguns
minutos.
5. Retire a sujidade da estrada e as man-
chas de óleo com um agente desen-
gordurante de qualidade e uma
escova com cerdas de plástico ou
uma esponja. PRECAUÇÃO: Não uti-
lize agentes desengor durantes em
áreas que requeiram lubrificação
como ve dantes, anilhas e eixos das
ro das. Siga as instruções do prod u-
to.
[PCA26290]
Lavagem
1. Retire todo o desengordurante e lave o veículo com uma mangueira de jar-
dim. Aplique só a pressão necessária.
Evite passar com água diretamente
sobre o silencioso, o painel de instru-
mentos, a entrada de ar ou outras áre-
as internas, como os compartimentos
de armazenagem debaixo do assento.
2. Lave o veículo com um detergente para veículos de qualidade misturado
com água fria e uma toalha suave e
limpa ou uma esponja. Use uma esco-
va de dentes velha ou uma escova
com cerdas de plástico para os locais
de difícil acesso. PRECAUÇÃO: Utili-
ze água fria se o veículo tiver si do
exposto a sal. A água quente au-
menta as proprie dad es corrosivas
d o sal.
[PCA26301]
3. Para veículos equipados com para-
vento: Limpe o para-vento com uma
toalha suave ou uma esponja hume-
decida com água e um detergente
com pH neutro. Se necessário, utilize
um produto de limpeza de alta quali-
dade para o para-vento ou um produ-
to de polir para motociclos.
PRECAUÇÃO: Nunca utilize quími-
cos fortes para limpar o para-vento.
Além disso, alguns compostos d elimpeza para plásticos po
dem ris-
car o para-vento, pelo que deverá
testar to dos os pro dutos de limpe-
za antes da aplicação geral.
[PCA26310]
4. Remova minuciosamente com água
lavada. Certifique-se de que todos os
resíduos de detergente são removi-
dos, pois estes podem ser prejudiciais
para o plástico.
Após a lavagem 1. Seque o veículo com um pano suave
ou uma toalha absorvente, de prefe-
rência uma toalha de microfibra.
2. Para os modelos equipados com cor-
rente de transmissão: Seque e lubrifi-
que a corrente de transmissão para
prevenir a formação de ferrugem.
3. Utilize um produt o de polir crómio
para dar brilho a peças de crómio, alu-
mínio e aço inoxidável. A descolora-
ção dos sistemas de escape em aço
inoxidável induzida termicamente
pode muitas vezes ser removida atra-
vés de polimento.
4. Aplique um spray de proteção contra a corrosão nas peças metálicas, in-
cluindo nas superfícies cromadas ou
niqueladas. AVISO! Não aplique sili-
cone ou óleo em spray a bancos,
punhos, apoios d os pés ou rastos
UBD5P1P0.book Page 2 Friday, October 25, 2019 2:40 PM

Cuidad os e arrumação do motociclo7-3
7
dos pneus. Caso contrário, estas
partes ficarão escorrega dias, o que
pod erá causar per da de controlo.
Limpe cui dad osamente as superfí-
cies destas partes antes d e utilizar
o veículo.
[PWA20650]
5. Trate as peças de borracha, vinil e plástico não pintado com um produto
de tratamento adequado.
6. Retoque pequenos danos na pintura provocados por pedras, etc.
7. Aplique uma cera não abrasiva em to- das as superfícies pintadas ou utilize
um spray de acabamento para moto-
ciclos.
8. Quando terminar a limpeza, ligue o motor e deixe-o ao ralenti durante vá-
rios minutos para ajudar a eliminar
toda a humidade residual.
9. Se a lente do farol dianteiro tiver fica-
do embaciada, ligue o motor e acenda
o farol dianteiro para ajudar a eliminar
a humidade.
10. Deixe o veículo secar completamente antes de o guardar ou tapar.PRECAUÇÃO
PCA26320
Não aplique cera em partes de bor-
racha ou de plástico não pinta do. 
Não utilize compostos de polimen-
to abrasivos, pois estes desgastam
a pintura.
 Aplique sprays e cera com mo dera-
ção. No fim, remova o excesso.
AVISO
PWA20660
A presença d e contaminantes nos tra-
vões ou nos pneus pod e provocar a per-
d a de controlo.
 Certifique-se de que não existe lu-
brificante ou cera nos travões ou
nos pneus.
 Se necessário, lave os pneus com
água quente e um d etergente sua-
ve.
 Se necessário, limpe os discos do
travão e as pastilhas com um pro-
d uto de limpeza para travões ou
acetona.
 Antes de con duzir a veloci dad es
superiores, teste o veículo quanto
ao desempenho dos travões e ao
comportamento nas curvas.
PAU83472
ArmazenagemGuarde sempre o veículo num local fresco
e seco. Se necessário, utilize uma cober-
tura porosa para o proteger do pó. Antes
de cobrir o veículo, verifique se o motor e
o sistema de escape estão frios. Se o veí-
culo ficar frequentemente parado durante
semanas, utilize um estabilizador de com-
bustível de qualidade após cada abasteci-
mento.PRECAUÇÃO
PCA21170
 Guar dar o veículo num comparti-
mento com fraca ventilação ou
tapá-lo com um olea do, enquanto
esta se encontra ain da molha do,
permitirá a infiltração de água e hu-
mi dad e, o que provocará o apareci-
mento de ferrugem.
 Para prevenir a corrosão, evite ca-
ves húmi das, estábulos ( devi do à
presença de amónia) e áreas on de
estejam armazena dos químicos
fortes.Armazenamento a longo prazo
Antes de armazenar o veículo a longo pra-
zo (60 dias ou mais):
1. Efetue todas as reparações necessá- rias e qualquer manutenção em falta.
UBD5P1P0.book Page 3 Friday, October 25, 2019 2:40 PM

Cuidad os e arrumação do motociclo
7-4
7
2. Siga todas as instruções na secção
de Cuidado deste capítulo.
3. Encha o depósito de combustível, adicionando estabilizador de com-
bustível seguindo as instruções do
produto. Deixe o motor a funcionar
durante 5 minutos para distribuir o
combustível tratado por todo o siste-
ma de combustível.
4. Para veículos equipados com torneira de combustível: Rode a alavanca da
torneira de combustível para a posi-
ção de desligada.
5. Para veículos com carburador: Para
evitar a acumulação de resíduos de
combustível, drene o combustível no
depósito de nível constante para um
recipiente limpo. Aperte novamente a
cavilha de drenagem e coloque o
combustível novamente no depósito
de combustível.
6. Utilize um óleo anticorrosão para o motor conforme as instruções do pro-
duto para proteger os componentes
internos do motor da corrosão. Se o
óleo anticorrosão para o motor não
estiver disponível, efetue os passos
seguintes para cada cilindro:a. Retire a tampa da vela de ignição
e a vela. b. Verta uma colher de chá de óleo
do motor na cavidade da vela de
ignição.
c. Coloque a tampa da vela de igni- ção na respetiva vela e coloque a
vela na cabeça de cilindros de
modo a que os elétrodos fiquem li-
gados à terra. (Isto limitará a pro-
dução de faíscas durante o passo
seguinte.)
d. Coloque várias vezes o motor em
funcionamento, utilizando o motor
de arranque. (Esta ação revestirá a
parede do cilindro com óleo.)
AVISO! Para evitar danos ou fe-
rimentos provoca dos por faís-
cas, certifique-se d e que liga os
elétro dos da vela d e ignição à
terra enquanto liga o motor.
[PWA10952]
e. Retire a tampa da vela de ignição e, de seguida, instale a vela de ig-
nição e a respetiva tampa.
7. Lubrifique todos os cabos de contro- lo, pivôs, alavancas e pedais, assim
como o descanso lateral e o descanso
central (se equipado).
8. Verifique e corrija a pressão de ar dos pneus, e finalmente levante o veículo
de modo a que todas as rodas fiquem
fora do chão. Em alternativa, rode um pouco as rodas uma vez por mês para
evitar que os pneus se degradem num
determinado ponto.
9. Tape a saída do silencioso com um saco de plástico para evitar a entrada
de humidade.
10. Remova a bateria e carregue-a com- pletamente ou fixe um carregador de
manutenção, para manter o nível ideal
de carregamento da bateria.
PRECAUÇÃO: Certifique-se d e que
a bateria e o carrega dor são com-
patíveis. Não carregue uma bateria
VRLA com um carrega dor conven-
cional.
[PCA26330]
NOTA Se a bateria for removida, carregue-a
uma vez por mês e armazene-a num
local com temperatura amena, entre
0-30 °C (32-90 °F).
 Consulte a página 6-32 para mais in-
formações sobre o carregamento e o
armazenamento da bateria.
UBD5P1P0.book Page 4 Friday, October 25, 2019 2:40 PM
