YAMAHA NIKEN 2020 Manual de utilização (in Portuguese)

Funções dos controlos e instrumentos
3-26
3

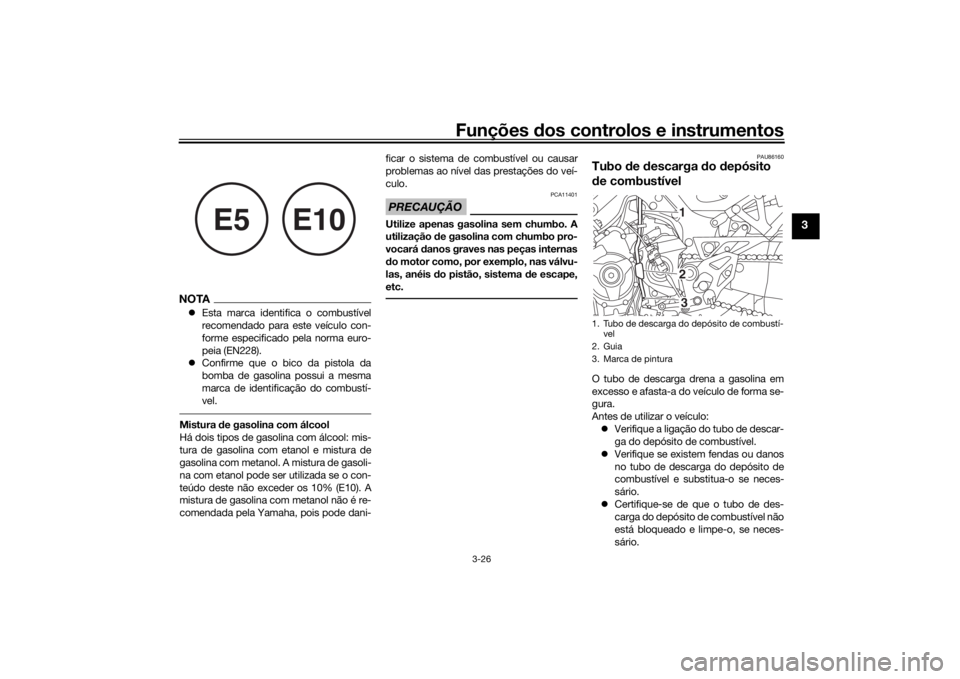

NOTA Esta marca identifica o combustível
recomendado para este veículo con-
forme especificado pela norma euro-
peia (EN228).
 Confirme que o bico da pistola da
bomba de gasolina possui a mesma
marca de identificação do combustí-
vel.Mistura de gasolina com álcool
Há dois tipos de gasolina com álcool: mis-
tura de gasolina com etanol e mistura de
gasolina com metanol. A mistura de gasoli-
na com etanol pode ser utilizada se o con-
teúdo deste não exceder os 10% (E10). A
mistura de gasolina com metanol não é re-
comendada pela Yamaha, pois pode dani- ficar o sistema de combustível ou causar
problemas ao nível das prestações do veí-
culo.
PRECAUÇÃO
PCA11401
Utilize apenas gasolina sem chumbo. A
utilização
de gasolina com chumbo pro-
vocará danos graves nas peças internas
d o motor como, por exemplo, nas válvu-
las, anéis d o pistão, sistema de escape,
etc.
PAU86160
Tubo de descarga do depósito
d e combustívelO tubo de descarga drena a gasolina em
excesso e afasta-a do veículo de forma se-
gura.
Antes de utilizar o veículo:
 Verifique a ligação do tubo de descar-
ga do depósito de combustível.
 Verifique se existem fendas ou danos
no tubo de descarga do depósito de
combustível e substitua-o se neces-
sário.
 Certifique-se de que o tubo de des-
carga do depósito de combustível não
está bloqueado e limpe-o, se neces-
sário.
E5
E10
1. Tubo de descarga do depósito de combustí-
vel
2. Guia
3. Marca de pintura
321
UBD5P1P0.book Page 26 Friday, October 25, 2019 2:40 PM

Funções dos controlos e instrumentos
3-27
3
 Certifique-se de que o tubo de des-
carga do depósito de combustível fica
posicionado conforme apresentado.NOTAConsulte a página 6-12 para obter informa-
ções sobre a lata.
PAU13435
Conversor catalíticoO sistema de escape contém conversor(es)
catalítico(s) para reduzir as emissões de
escape prejudiciais.
AVISO
PWA10863
O sistema de escape fica quente depois
d a utilização. Para evitar risco de incên-
d io ou queima duras:
 não estacione o veículo junto de
materiais que possam constituir um
risco de incên dio, tais como erva ou
outros materiais que ar dam facil-
mente;
 estacione o veículo num local on de
não haja probabili dad e de peões ou
crianças tocarem no sistema de es-
cape quente;
 certifique-se de que o sistema d e
escape arrefeceu antes d e efetuar
qualquer trabalho de manutenção;
 não deixe o motor em ralenti por
mais de alguns minutos. O ralenti
prolonga do pod e causar sobrea-
quecimento.
PAU84580

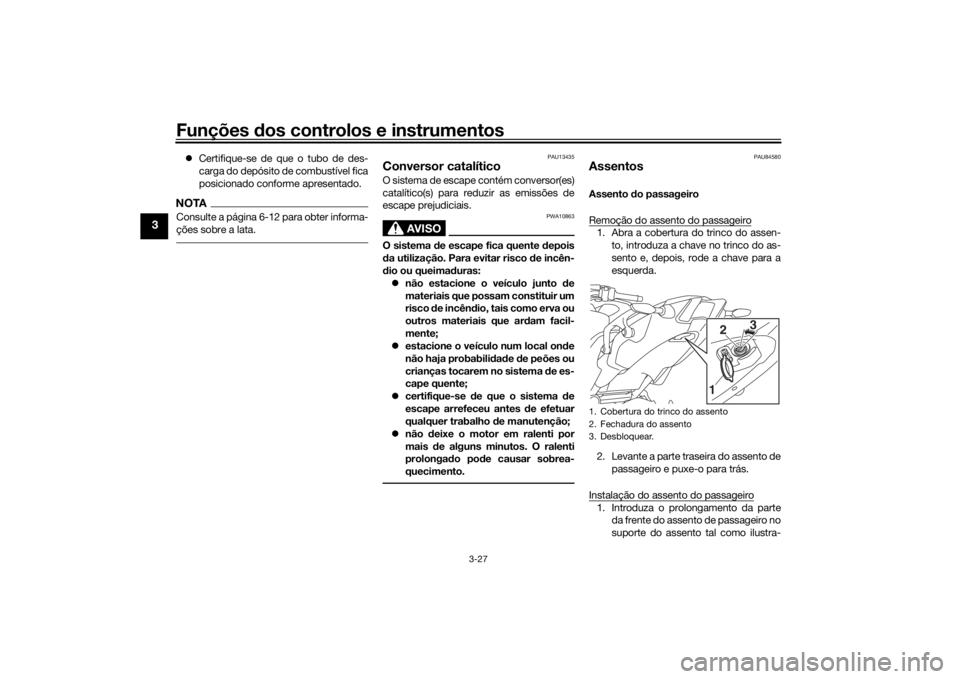

AssentosAssento do passageiro
Remoção do assento do passageiro1. Abra a cobertura do trinco do assen- to, introduza a chave no trinco do as-
sento e, depois, rode a chave para a
esquerda.
2. Levante a parte traseira do assento de passageiro e puxe-o para trás.
Instalação do assento do passageiro1. Introduza o prolongamento da parte da frente do assento de passageiro no
suporte do assento tal como ilustra-1. Cobertura do trinco do assento
2. Fechadura do assento
3. Desbloquear.
3
2
1
UBD5P1P0.book Page 27 Friday, October 25, 2019 2:40 PM

Funções dos controlos e instrumentos
3-28
3
do, e depois empurre a parte de trás
do assento para baixo para o encai-
xar.
2. Retire a chave.

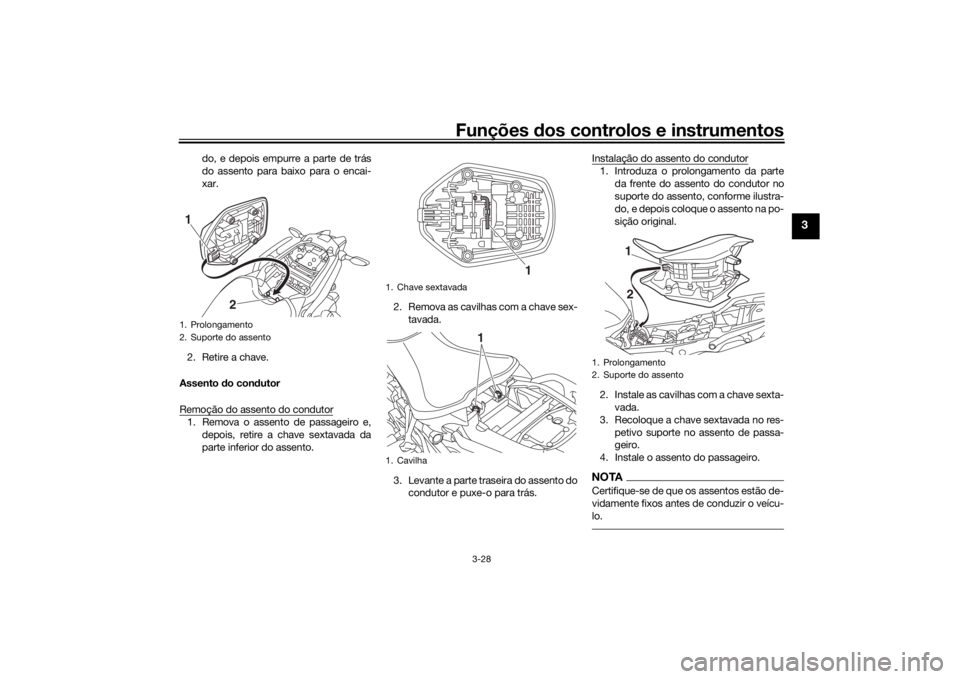

Assento do con dutor
Remoção do assento do condutor
1. Remova o assento de passageiro e, depois, retire a chave sextavada da
parte inferior do assento. 2. Remova as cavilhas com a chave sex-
tavada.
3. Levante a parte traseira do assento do condutor e puxe-o para trás. Instalação do assento do condutor
1. Introduza o prolongamento da parte
da frente do assento do condutor no
suporte do assento, conforme ilustra-
do, e depois coloque o assento na po-
sição original.
2. Instale as cavilhas com a chave sexta- vada.
3. Recoloque a chave sextavada no res- petivo suporte no assento de passa-
geiro.
4. Instale o assento do passageiro.NOTACertifique-se de que os assentos estão de-
vidamente fixos antes de conduzir o veícu-
lo.
1. Prolongamento
2. Suporte do assento1
2
1. Chave sextavada
1. Cavilha
1
1
1. Prolongamento
2. Suporte do assento
2
1
UBD5P1P0.book Page 28 Friday, October 25, 2019 2:40 PM

Funções dos controlos e instrumentos
3-29
3
PAU84590

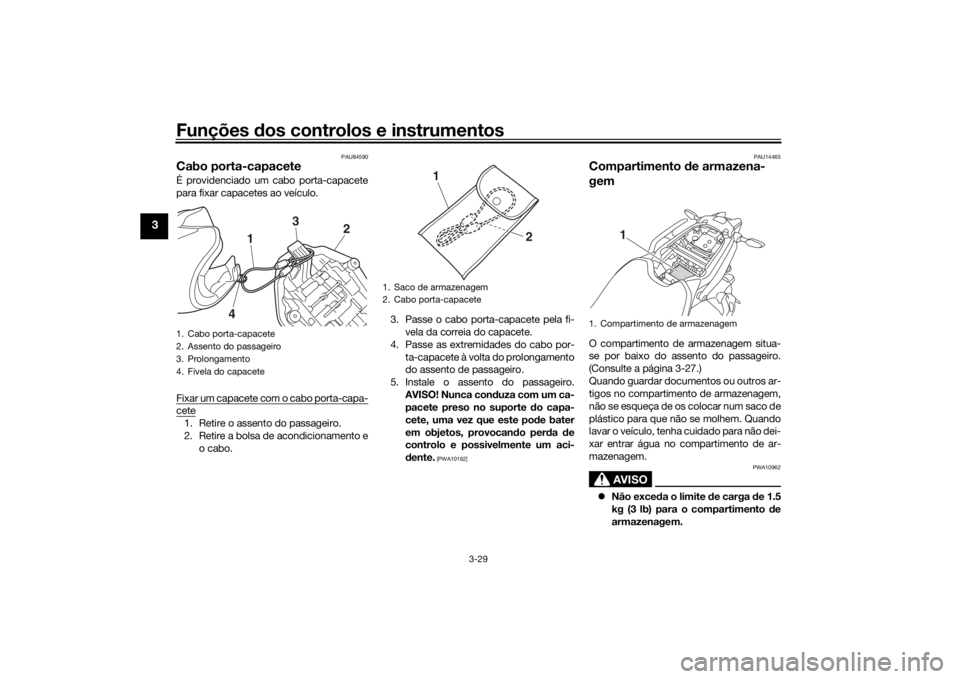

Cabo porta-capaceteÉ providenciado um cabo porta-capacete
para fixar capacetes ao veículo.
Fixar um capacete com o cabo porta-capa-cete1. Retire o assento do passageiro.
2. Retire a bolsa de acondicionamento e
o cabo. 3. Passe o cabo porta-capacete pela fi-
vela da correia do capacete.
4. Passe as extremidades do cabo por- ta-capacete à volta do prolongamento
do assento de passageiro.
5. Instale o assento do passageiro. AVISO! Nunca con duza com um ca-
pacete preso no suporte do capa-
cete, uma vez que este po de bater
em objetos, provocan do per da de
controlo e possivelmente um aci-
d ente.
[PWA10162] PAU14465
Compartimento
de armazena-
gemO compartimento de armazenagem situa-
se por baixo do assento do passageiro.
(Consulte a página 3-27.)
Quando guardar documentos ou outros ar-
tigos no compartimento de armazenagem,
não se esqueça de os colocar num saco de
plástico para que não se molhem. Quando
lavar o veículo, tenha cuidado para não dei-
xar entrar água no compartimento de ar-
mazenagem.
AVISO
PWA10962
 Não exce da o limite de carga de 1.5
kg (3 lb) para o compartimento de
armazenagem.
1. Cabo porta-capacete
2. Assento do passageiro
3. Prolongamento
4. Fivela do capacete
1
4 2
3
1. Saco de armazenagem
2. Cabo porta-capacete
1
2
1. Compartimento de armazenagem
1
UBD5P1P0.book Page 29 Friday, October 25, 2019 2:40 PM

Funções dos controlos e instrumentos
3-30
3
 Não exce da a carga máxima d e 195
kg (430 lb) no veículo.
PAU39672

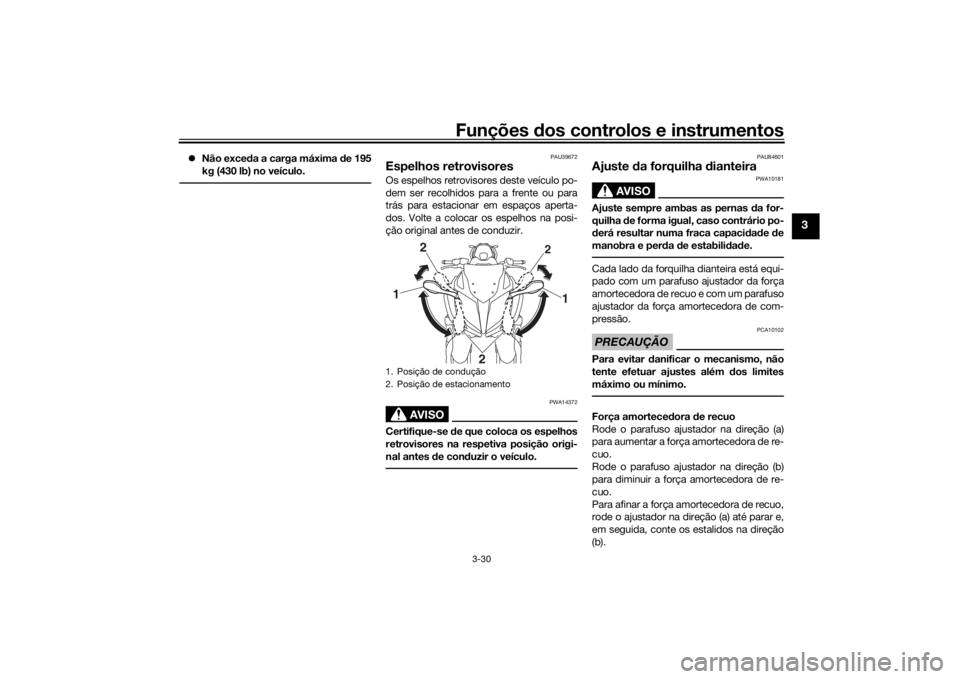

Espelhos retrovisoresOs espelhos retrovisores deste veículo po-
dem ser recolhidos para a frente ou para
trás para estacionar em espaços aperta-
dos. Volte a colocar os espelhos na posi-
ção original antes de conduzir.
AVISO
PWA14372
Certifique-se de que coloca os espelhos
retrovisores na respetiva posição origi-
nal antes d e conduzir o veículo.
PAU84601
Ajuste da forquilha dianteira
AVISO
PWA10181
Ajuste sempre ambas as pernas d a for-
quilha de forma igual, caso contrário po-
d erá resultar numa fraca capaci dad e de
manobra e per da de estabili dad e.Cada lado da forquilha dianteira está equi-
pado com um parafuso ajustador da força
amortecedora de recuo e com um parafuso
ajustador da força amortecedora de com-
pressão.PRECAUÇÃO
PCA10102
Para evitar d anificar o mecanismo, não
tente efetuar ajustes além dos limites
máximo ou mínimo.Força amortece dora de recuo
Rode o parafuso ajustador na direção (a)
para aumentar a força amortecedora de re-
cuo.
Rode o parafuso ajustador na direção (b)
para diminuir a força amortecedora de re-
cuo.
Para afinar a força amortecedora de recuo,
rode o ajustador na direção (a) até parar e,
em seguida, conte os estalidos na direção
(b).
1. Posição de condução
2. Posição de estacionamento
2
1
2
1
2
UBD5P1P0.book Page 30 Friday, October 25, 2019 2:40 PM

Funções dos controlos e instrumentos
3-31
3
NOTA Ao rodar o ajustador da força amorte-
cedora na direção (a), a posição de 0
estalidos e a posição de 1 estalido po-
dem ser idênticas. 
Ao rodar o ajustador da força de recuo
na direção (b), este pode dar estalidos
para além das especificações indica-
das; contudo, esses ajustes são inefi-
cazes e podem danificar a suspensão.

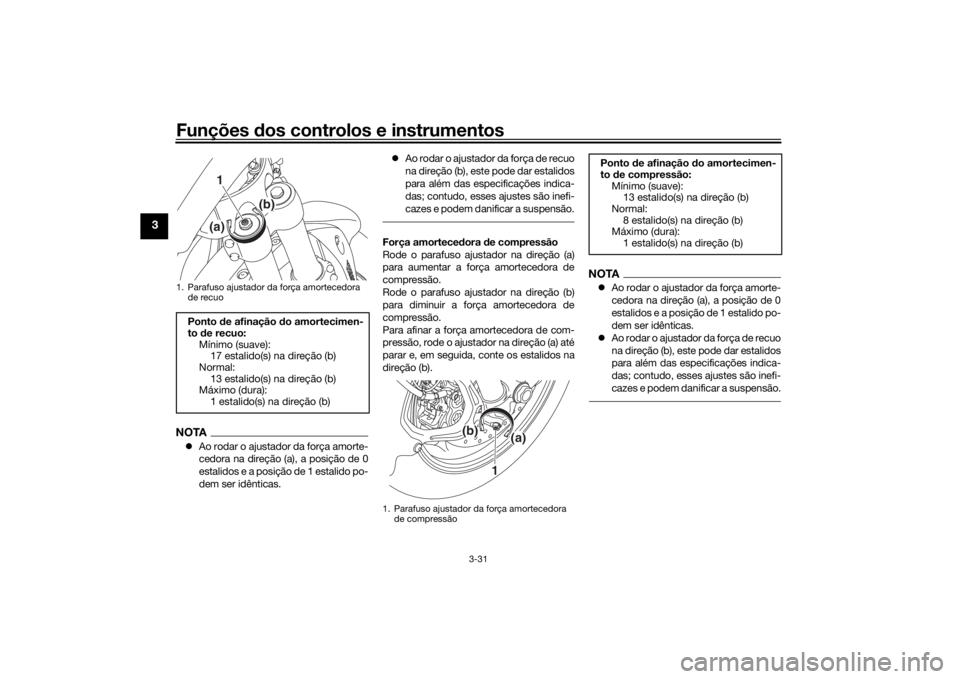

Força amorteced ora de compressão
Rode o parafuso ajustador na direção (a)
para aumentar a força amortecedora de
compressão.
Rode o parafuso ajustador na direção (b)
para diminuir a força amortecedora de
compressão.
Para afinar a força amortecedora de com-
pressão, rode o ajustador na direção (a) até
parar e, em seguida, conte os estalidos na
direção (b).
NOTA Ao rodar o ajustador da força amorte-
cedora na direção (a), a posição de 0
estalidos e a posição de 1 estalido po-
dem ser idênticas.
 Ao rodar o ajustador da força de recuo
na direção (b), este pode dar estalidos
para além das especificações indica-
das; contudo, esses ajustes são inefi-
cazes e podem danificar a suspensão.
1. Parafuso ajustador da força amortecedora
de recuoPonto de afinação do amortecimen-
to de recuo:
Mínimo (suave): 17 estalido(s) na direção (b)
Normal: 13 estalido(s) na direção (b)
Máximo (dura):
1 estalido(s) na direção (b)
1(a)
(b)
1. Parafuso ajustador da força amortecedora
de compressão
(b)
(a)
1
Ponto de afinação do amortecimen-
to de compressão:
Mínimo (suave): 13 estalido(s) na direção (b)
Normal:
8 estalido(s) na direção (b)
Máximo (dura): 1 estalido(s) na direção (b)
UBD5P1P0.book Page 31 Friday, October 25, 2019 2:40 PM

Funções dos controlos e instrumentos
3-32
3
PAU84611

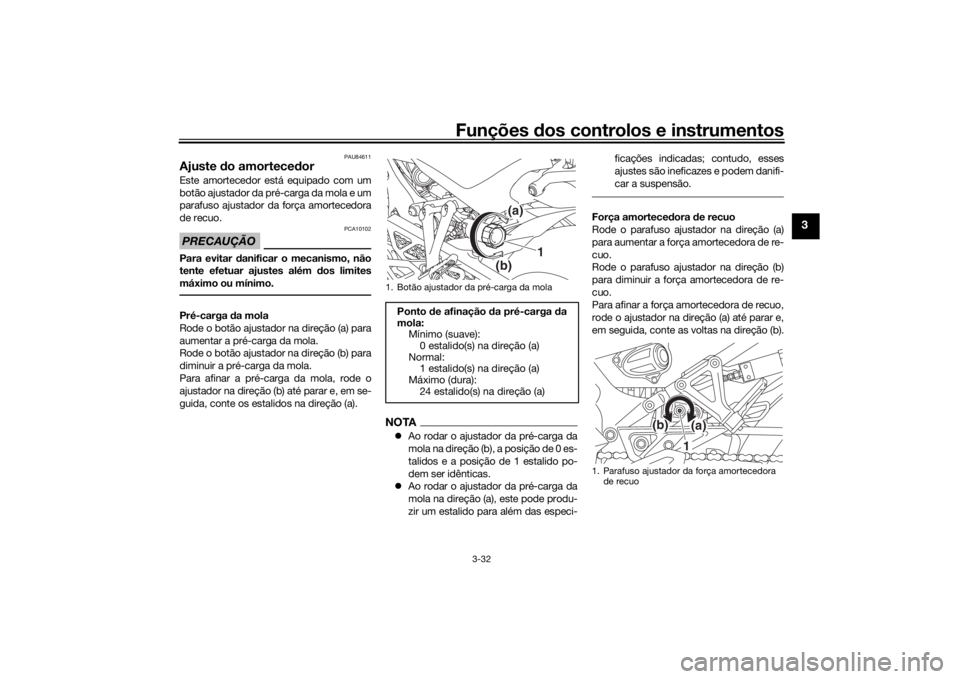

Ajuste do amortece dorEste amortecedor está equipado com um
botão ajustador da pré-carga da mola e um
parafuso ajustador da força amortecedora
de recuo.PRECAUÇÃO
PCA10102
Para evitar d anificar o mecanismo, não
tente efetuar ajustes além dos limites
máximo ou mínimo.Pré-carga da mola
Rode o botão ajustador na direção (a) para
aumentar a pré-carga da mola.
Rode o botão ajustador na direção (b) para
diminuir a pré-carga da mola.
Para afinar a pré-carga da mola, rode o
ajustador na direção (b) até parar e, em se-
guida, conte os estalidos na direção (a).
NOTA Ao rodar o ajustador da pré-carga da
mola na direção (b), a posição de 0 es-
talidos e a posição de 1 estalido po-
dem ser idênticas.
 Ao rodar o ajustador da pré-carga da
mola na direção (a), este pode produ-
zir um estalido para além das especi- ficações indicadas; contudo, esses
ajustes são ineficazes e podem danifi-
car a suspensão.
Força amortece
dora de recuo
Rode o parafuso ajustador na direção (a)
para aumentar a força amortecedora de re-
cuo.
Rode o parafuso ajustador na direção (b)
para diminuir a força amortecedora de re-
cuo.
Para afinar a força amortecedora de recuo,
rode o ajustador na direção (a) até parar e,
em seguida, conte as voltas na direção (b).
1. Botão ajustador da pré-carga da mola
Ponto de afinação da pré-carga da
mola: Mínimo (suave):0 estalido(s) na direção (a)
Normal: 1 estalido(s) na direção (a)
Máximo (dura):
24 estalido(s) na direção (a)
(a)
(b)
1
1. Parafuso ajustador da força amortecedora
de recuo
(a)
(b)
1
UBD5P1P0.book Page 32 Friday, October 25, 2019 2:40 PM

Funções dos controlos e instrumentos
3-33
3
NOTAAo rodar o ajustador da força de recuo na
direção (b), este pode rodar para além das
especificações indicadas; contudo, esses
ajustes são ineficazes e podem danificar a
suspensão.
AVISO
PWA10222
Este amortece dor contém nitrogénio al-
tamente pressuriza do. Antes d e manu-
sear o amortece dor, deve ler e
compreen der as informações que se se-
guem.  Não mexa nem tente abrir o cilin-
dro.
 Não submeta o amortece dor a uma
chama desprotegi da ou outras fon-
tes de calor intenso. Caso contrá-
rio, o amortece dor pod e explo dir
d evi do a pressão excessiva do gás. 
Não deforme nem danifique o cilin-
d ro de forma alguma. Qualquer
d ano no cilin dro po de causar um
fraco desempenho do amorteci-
mento.
 Não descarte o amortece dor danifi-
ca do ou gasto por si próprio. Leve o
amortece dor a um concessionário
Yamaha para qualquer serviço.
PAU49454

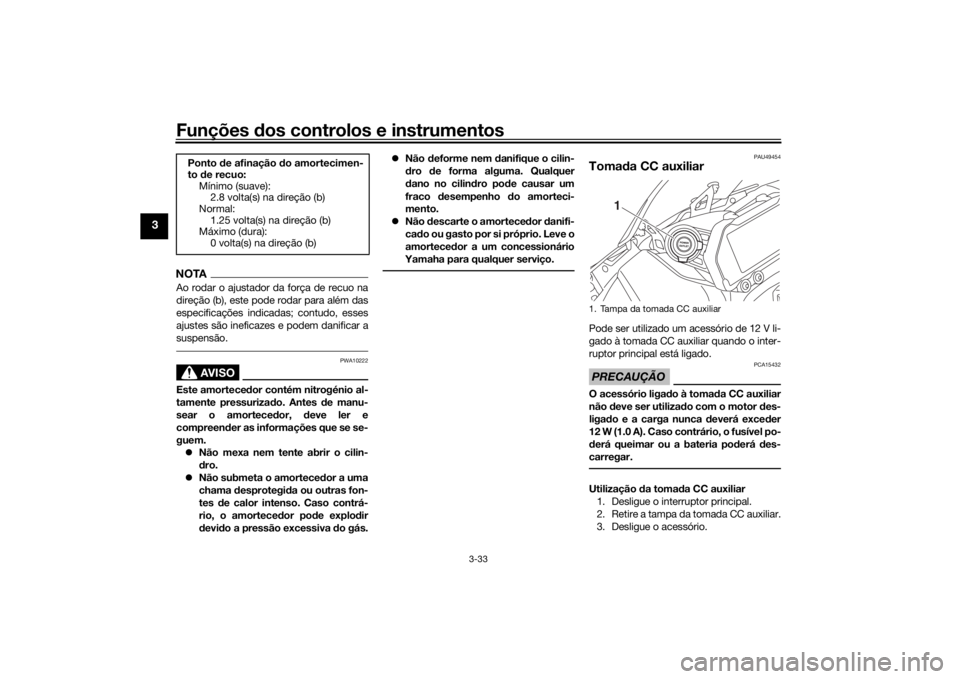

Toma da CC auxiliar Pode ser utilizado um acessório de 12 V li-
gado à tomada CC auxiliar quando o inter-
ruptor principal está ligado.PRECAUÇÃO
PCA15432
O acessório liga do à toma da CC auxiliar
não deve ser utiliza do com o motor des-
liga do e a carga nunca d everá exceder
12 W (1.0 A). Caso contrário, o fusível po-
d erá queimar ou a bateria po derá des-
carregar.Utilização da toma da CC auxiliar
1. Desligue o interruptor principal.
2. Retire a tampa da tomada CC auxiliar.
3. Desligue o acessório.
Ponto
de afinação do amortecimen-
to de recuo:
Mínimo (suave): 2.8 volta(s) na direção (b)
Normal:
1.25 volta(s) na direção (b)
Máximo (dura): 0 volta(s) na direção (b)1. Tampa da tomada CC auxiliar
1
UBD5P1P0.book Page 33 Friday, October 25, 2019 2:40 PM

Funções dos controlos e instrumentos
3-34
3
4. Insira a ficha acessória na tomada CC
auxiliar.
5. Ligue o interruptor principal e ligue o motor. (Consulte a página 5-2.)
6. Ligue o acessório.
AVISO
PWA14361
Para evitar choque elétrico ou curto-cir-
cuito, certifique-se d e que a tampa está
instala da quan do a toma da CC auxiliar
não está a ser utiliza da.
PAU70641
Conector CC auxiliarEste veículo está equipado com um conec-
tor CC auxiliar. Consulte o seu concessio-
nário Yamaha antes de instalar quaisquer
acessórios.
PAU15306
Descanso lateralO descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.NOTAO interruptor incorporado do descanso la-
teral faz parte do sistema de corte do cir-
cuito de ignição, que corta a ignição em
determinadas situações. (Consulte a sec-
ção seguinte para obter uma explicação
sobre o sistema de corte do circuito de ig-
nição.)
AVISO
PWA10242
O veículo não d eve ser conduzi do com o
d escanso lateral para baixo, nem se o
d escanso lateral não pu der ser devi da-
mente recolhi do para cima (ou não fique
em cima), caso contrário o descanso la-
teral po de entrar em contacto com o
solo e distrair o con dutor, resultan do
numa possível per da de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebi do para lembrar ao
utiliza dor que lhe cabe levantar o des-
canso lateral antes de arrancar. Por
conseguinte, verifique este sistema re-
1. Tomada CC auxiliar
1
UBD5P1P0.book Page 34 Friday, October 25, 2019 2:40 PM

Funções dos controlos e instrumentos
3-35
3
gularmente e se não funcionar bem, so-
licite a sua reparação a um
concessionário Yamaha.
PAU57952
Sistema de corte do circuito de
igniçãoEste sistema impede o arranque do motor
quando a transmissão está engrenada, ex-
ceto quando a alavanca da embraiagem
está a ser premida e o descanso lateral
está para cima. Além disso, para o motor
se o descanso lateral for baixado com a
transmissão engrenada.
Verifique o sistema periodicamente com o
seguinte procedimento.NOTA Esta verificação é mais fiável se for
efetuada com o motor quente.
 Consulte as informações sobre a ope-
ração dos interruptores nas páginas
3-2 e 3-3.
UBD5P1P0.book Page 35 Friday, October 25, 2019 2:40 PM
