Strumento e funzioni di controllo
3-16
3
 due contachilometri parziali (TRIP 1 e
TRIP 2)
 contachilometri parziale riserva carbu-
rante (TRIP F)
 consumo istantaneo carburante
 consumo medio carburante
 temperatura liquido refrigerante
 temperatura ariaNOTAIl totalizzatore contachilometri si bloc-
cherà a 999999.
 I contachilometri parziali si azzerano e
continuano il conteggio dopo aver
raggiunto 9999.9.Premere l’interruttore “SELECT” per com-
mutare sul display la visualizzazione tra to-
talizzatore contachilometri “ODO”,
contachilometri parziali “TRIP 1” e “TRIP 2”, consumo di carburante istantaneo
“km/L”, “L/100 km” o “MPG”, consumo di
carburante medio “AVE – –.– km/L”, “AVE –
–.– L/100 km” o “AVE – –.– MPG”, tempe-
ratura liquido refrigerante “°C” e tempera-
tura dell’aria “°C Air”. Quando si
preme “ ”, le visualizzazioni si alterne-
ranno nell’ordine seguente.
ODO
→ TRIP 1 → TRIP 2 → km/L, L/100
km o MPG → AVE – –.– km/L, AVE – –.–
L/100 km o AVE – –.– MPG → °C (liquido
refrigerante) → °C Air → ODO
Quando l’ultimo segmento dell’indicatore
livello carburante inizia a lampeggiare, il di-
splay passa al contachilometri parziale ri-
serva carburante “TRIP F” e inizia a
conteggiare la distanza percorsa a partire
da quel momento. In questo caso,
premere “ ” per alternare le visualizza-
zioni nel seguente ordine:
TRIP F → km/L, L/100 km o MPG → AVE –
–.– km/L, AVE – –.– L/100 km o AVE – –.–
MPG → °C (liquido refrigerante) → °C Air →
ODO → TRIP 1 → TRIP 2 → TRIP F
NOTA Premere “ ” per alternare le visua-
lizzazioni nell’ordine opposto. 
Per azzerare un contachilometri par-
ziale, premere il tasto “RESET” per un
secondo.
 Il contachilometri parziale riserva car-
burante può essere azzerato manual-
mente oppure è possibile impostare
l’azzeramento automatico dopo il ri-
fornimento e la guida per circa 5 km
(3 mi).
Consumo istantaneo carburante
Il consumo istantaneo di carburante si può
impostare su “km/L”, “L/100 km” o “MPG”.
 “km/L”: la distanza che può essere
percorsa con 1.0 L di carburante
 “L/100 km”: la quantità di carburante
necessaria per percorrere 100 km

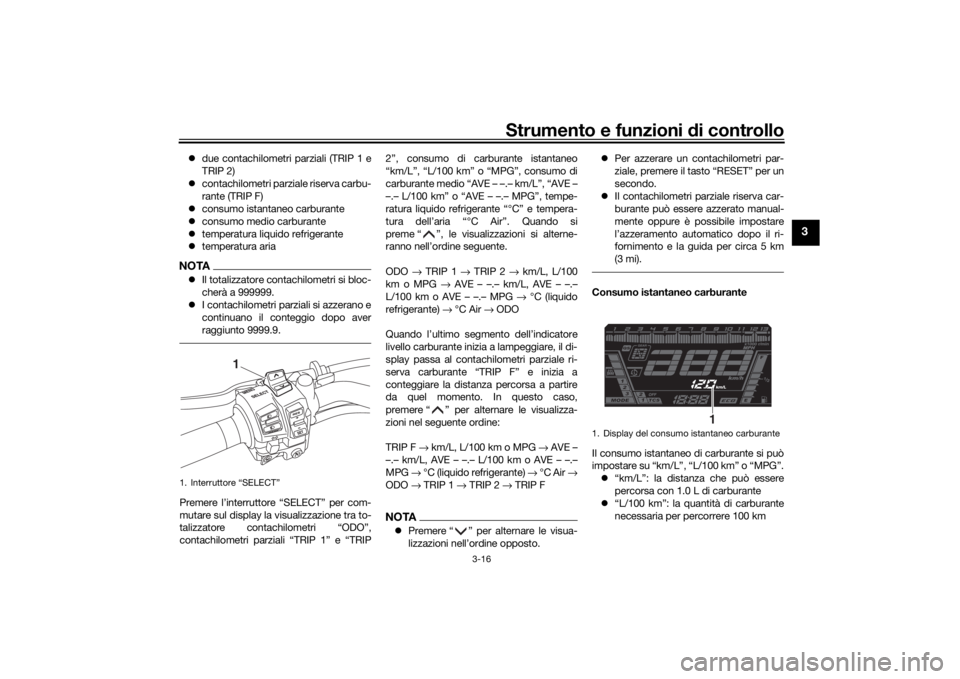

1. Interruttore “SELECT”
1
1. Display del consumo istantaneo carburante
1
UB5BH0H0.book Page 16 Monday, September 3, 2018 5:36 PM

Strumento e funzioni di controllo
3-17
3
“MPG”: la distanza che può essere
percorsa con 1.0 Imp.gal di carburan-
teNOTAPer alternare tra “km/L”, “L/100 km” e
“MPG”, premere il tasto d’azzeramen-
to “RESET” per un secondo.
 Quando si marcia a velocità inferiori a
10 km/h (6 mi/h), sul display appare
“– –.–”.Consumo me dio carburante
Il consumo di carburante medio può essere
impostato su “AVE – –.– km/L”, “AVE – –.–
L/100 km” o “AVE – –.– MPG”.  “AVE – –.– km/L”: la distanza media
che può essere percorsa con 1.0 L di
carburante 
“AVE – –.– L/100 km”: la quantità me-
dia di carburante necessaria per per-
correre 100 km
 “AVE – –.– MPG”: la distanza media
che può essere percorsa con
1.0 Imp.gal di carburante
NOTAPer azzerare il consumo medio carbu-
rante, premere il tasto “RESET” per un
secondo.
 Dopo l’azzeramento, sarà visualizzato
“– –.–” fino a quando il veicolo non ha
percorso una distanza sufficiente.
 Non è possibile alternare le unità di vi-
sualizzazione tra “km/L”, “L/100 km” e
“MPG” in questa modalità; passare
prima alla modalità di consumo istan-
taneo di carburante.
Temperatura li qui do refri gerante
La temperatura liquido refrigerante motore
da 40 °C a 124 °C è visualizzata con incre-
menti di 1 °C.
Se il messaggio “Hi” la mpeggia, arrestare il
veicolo, spegnere il motore e lasciarlo raf-
freddare. (Vedere pagina 6-38.)NOTA Quando la temperatura liquido refrige-
rante scende sotto i 40 °C, viene vi-
sualizzato “Lo”.
 La temperatura del liquido refrigerante
varia a seconda delle variazioni clima-
tiche e del carico del motore.

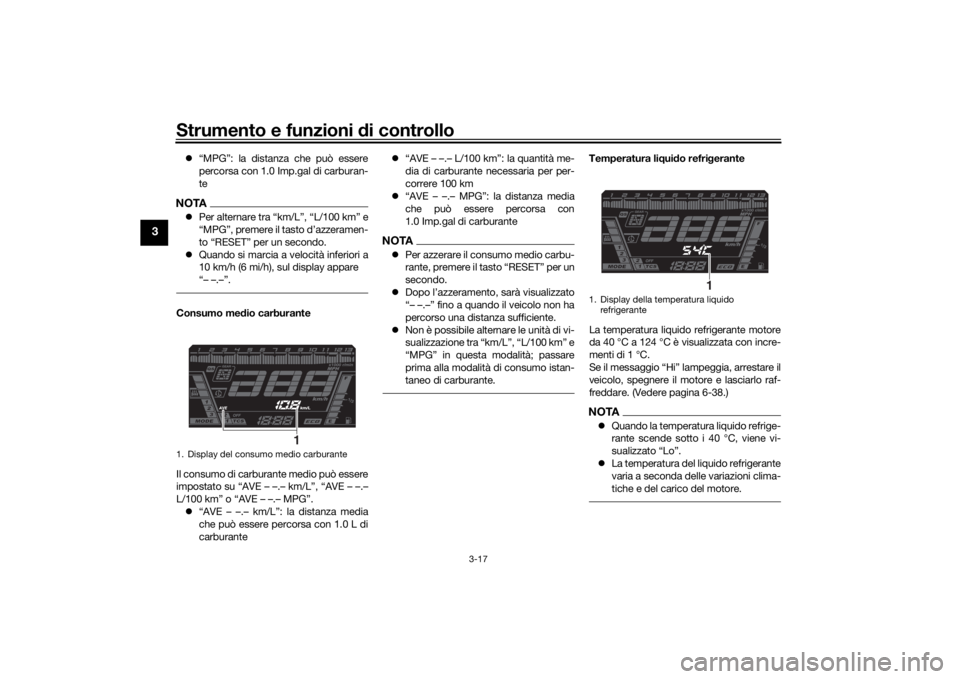

1. Display del consumo medio carburante
1
1. Display della temperatura liquido
refrigerante
1
UB5BH0H0.book Page 17 Monday, September 3, 2018 5:36 PM

Strumento e funzioni di controllo
3-18
3
Temperatura aria
La temperatura dell’aria aspirata nel siste-
ma di aspirazione da –9 °C a 50 °C è visua-
lizzata con incrementi di 1 °C.NOTA –9 °C verrà visualizzato anche se la
temperatura dell’aria scende al di sot-
to di –9 °C.
 La temperatura visualizzata può sco-
starsi dalla temperatura ambiente ef-
fettiva.
Mo dalità di coman do della luminosità e
d ella spia cambio
In questa modalità si alternano cinque fun-
zioni di comando nell’ordine riportato qui
sotto.  Luminosità del display
 Spia cambio accesa/lampeggian-
te/spenta
 Spia cambio accesa giri/min
 Spia cambio spenta giri/min
 Luminosità spia di cambioNOTAIl display del livello di luminosità indica il li-
vello di luminosità selezionato.Per regolare la luminosità del display1. Girare la chiave su “OFF”. 2. Premere e mantenere premuto l’inter-
ruttore “MENU”.
3. Girare la chiave su “ON” e poi rilascia- re l’interruttore “MENU” dopo cinque
secondi.
4. Premere l’interruttore “SELECT” in alto o in basso per selezionare il livello
di luminosità desiderato.
5. Premere l’interruttore “MENU” per confermare il livello selezionato di lu-
minosità. La modalità di comando
passa alla funzione impostazione spia
cambio accesa/lampeggiante/spenta.
Per regolare spia la cambio accesa/lam-
peggiante/spenta1. Premere l’interruttore “SELECT” in alto o in basso per selezionare una
delle seguenti impostazioni del com-
portamento: Impostazione accesa: la spia
cambio si accenderà quando si
raggiunge il regime di rotazione
motore impostato. Questa rego-
lazione è selezionata quando la
spia di segnalazione è accesa
fissa.
 Impostazione lampeggiante: la
spia cambio lampeggerà quando
si raggiunge il regime di rotazio-
ne motore impostato. Questa re-

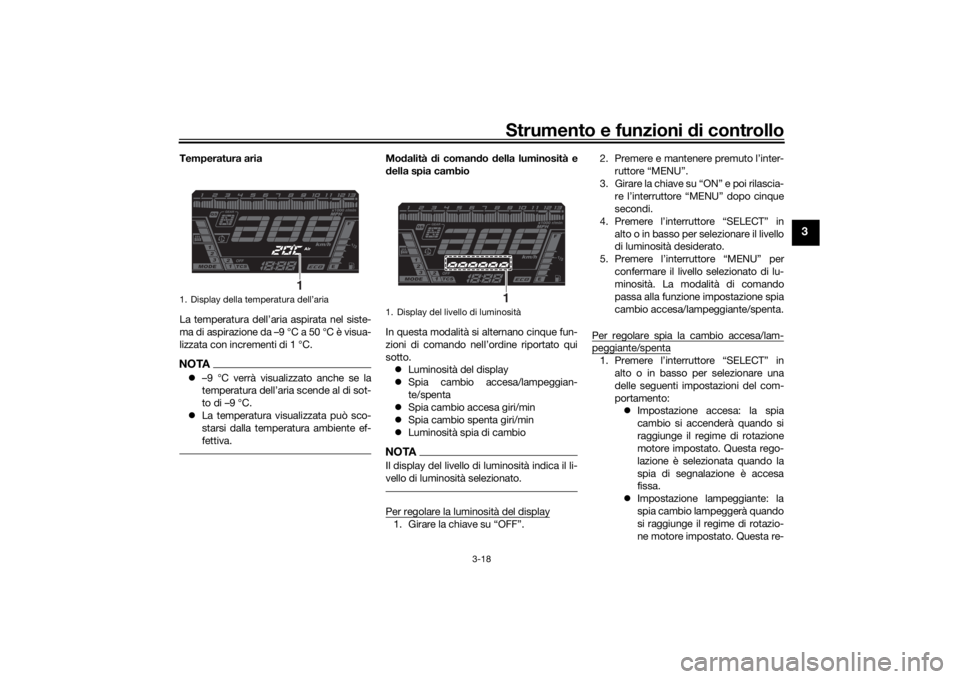

1. Display della temperatura dell’aria
1
1. Display del livello di luminosità
1
UB5BH0H0.book Page 18 Monday, September 3, 2018 5:36 PM

Strumento e funzioni di controllo
3-19
3
golazione è selezionata quando
la spia di segnalazione lampeg-
gia quattro volte al secondo.
 Impostazione spenta: la spia
cambio è disattivata. Questa re-
golazione è selezionata quando
la spia di segnalazione lampeg-
gia una volta ogni due secondi.
2. Premere l’interruttore “MENU” per confermare la selezione. La modalità
di comando passa alla funzione impo-
stazione spia cambio accesa giri/min.
Per impostare spia cambio accesa giri/min
È possibile impostare la spia di cambio tra
6000 giri/min e 12000 giri/min con incre-
menti di 200 giri/min. 1. Premere l’interruttore “SELECT” in
alto o in basso per selezionare il regi-
me di rotazione del motore desiderato
per l’attivazione della spia.
2. Premere l’interruttore “MENU” per confermare il regime di rotazione mo-
tore selezionato. La modalità di co-
mando passa alla funzione
impostazione spia cambio spenta
giri/min. Per impostare spia cambio spenta giri/min
È possibile impostare la spia di cambio tra
6000 giri/min e 12000 giri/min con incre-
menti di 200 giri/min. Ricordarsi di imposta-
re il numero di giri/min di spegnimento ad
un regime di rotazione del motore superiore
a quello dell’impostazione di accensione,
altrimenti la spia cambio non si accenderà.
1. Premere l’interruttore “SELECT” in alto o in basso per selezionare il regi-
me di rotazione del motore desiderato
per la disattivazione della spia.
2. Premere l’interruttore “MENU” per confermare il regime di rotazione mo-
tore selezionato. La modalità di co-
mando passa alla funzione di
impostazione della luminosità della
spia cambio.
Per regolare la luminosità della spia cambio1. Premere l’interruttore “SELECT” in alto o in basso per selezionare il livello
di luminosità della spia cambio desi-
derato.
2. Premere l’interruttore “MENU” per confermare il livello selezionato di lu-
minosità ed uscire dalla modalità di
comando.
