YAMAHA NIKEN GT 2020 Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
6-32
6
PAU50212
BateriaA bateria encontra-se por baixo do assento
do condutor. (Consulte a página 3-28.)
Este modelo está equipado com uma bate-
ria VRLA (chumbo-ácido com regulação
por válvula). Não é necessário verificar o
eletrólito nem acrescentar água destilada.
No entanto, as ligações dos fios da bateria
devem ser verificadas e, se necessário,
apertadas.
AVISO
PWA10761
 O eletrólito é venenoso e perigoso
pois contém áci do sulfúrico, o qual
provoca queimad uras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os olhos quan
do trabalhar perto de
baterias. Em caso de contacto, efe-
tue os seguintes PRIMEIROS SO-
CORROS.
EXTERNOS: Lave com água
abun dante.
INTERNOS: Beba gran des quan-
ti d ad es de água ou leite e chame
ime diatamente um mé dico.
OLHOS: Lave com água d urante
15 minutos e procure ime diata-
mente cui dad os mé dicos.
 As baterias pro duzem hi drogénio
explosivo. Por conseguinte, mante-
nha a bateria afasta da de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quan do a esti-
ver a carregar num espaço fecha-
d o.
 MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-
ÇAS.
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente
possível se lhe parecer descarregada. Não
se esqueça de que a bateria tende a des-
carregar mais rapidamente se o veículo es-
tiver equipado com acessórios elétricos
opcionais.
PRECAUÇÃO
PCA16522
Para carregar uma bateria VRLA (chum-
bo-áci do com regulação por válvula), é
necessário um carrega dor de baterias
especial (tensão constante). A utilização
d e um carrega dor de baterias conven-
cional d anificará a bateria.Acondicionamento da bateria
1. Caso não pretenda conduzir o veículo durante mais de um mês, retire a ba-
teria, carregue-a totalmente e colo-
que-a num local fresco e seco.
PRECAUÇÃO: Para remover a bate-
ria, deve verificar se o interruptor
principal está d esligado e, em se-
gui da, desligar o fio negativo antes
d o positivo.
[PCA16304]
2. Caso a bateria fique guardada duran-
te mais de dois meses, verifique-a
pelo menos uma vez por mês e, se ne-
cessário, carregue-a totalmente.
3. Carregue totalmente a bateria antes de a instalar. PRECAUÇÃO: Para
instalar a bateria, deve verificar se o
interruptor principal está desliga do
e, em segui da, ligar o fio positivo
antes do negativo.
[PCA16842]
1. Bateria
2. Fio de bateria positivo (vermelho)
3. Fio de bateria negativo (preto)2 1
3
UB5BP1P0.book Page 32 Tuesday, October 15, 2019 9:25 AM

Manutenção periódica e ajustes
6-33
6
4. Após a instalação, certifique-se de
que os fios para bateria estão devida-
mente ligados aos terminais de bate-
ria.PRECAUÇÃO
PCA16531
Mantenha sempre a bateria carrega da.
Guar dar uma bateria descarrega da po-
d erá provocar danos permanentes na
mesma.
PAU84650
Substituição dos fusíveisAs caixas de fusíveis e os fusíveis individu-
ais encontram-se por baixo do assento do
condutor (consulte a página 3-28) e atrás
do painel A (consulte a página 6-10).
Para aceder à caixa de fusíveis 1, ao fusível
principal e ao fusível do motor ABS, retire o
assento do condutor. (Consulte a página
3-28.)
NOTAPara aceder ao fusível do motor ABS, re-
mova a cobertura do relé do motor de ar-
ranque puxando-a para cima.
1. Fusível de substituição do motor do ABS
2. Fusível do motor do ABS
3. Caixa de fusíveis 1
4. Fusível principal
1 2
34
1. Fusível do sistema de injeção
2. Fusível de solenóide ABS
3. Fusível da válvula eletrónica do acelerador
4. Fusível de reserva (para o relógio e o siste-ma imobilizador)
5. Fusível do aquecedor
6. Fusível de substituição
1234
65
UB5BP1P0.book Page 33 Tuesday, October 15, 2019 9:25 AM

Manutenção periódica e ajustes
6-34
6
Para aceder à caixa de fusíveis 2, à caixa
de fusíveis 3, ao fusível da luz do travão e
ao fusível do controlo de cruzeiro, retire o
painel A. (Consulte a página 6-10.)
Se um fusível estiver queimado, substitua-
o do modo seguinte.1. Desligue o interruptor principal e o cir- cuito elétrico em questão.1. Cobertura do relé do motor de arranque
2. Fusível de substituição do motor do ABS
3. Fusível do motor do ABS
2 3
1
1. Caixa de fusíveis 2
2. Caixa de fusíveis 3
3. Fusível do controlo de cruzeiro
4. Fusível da luz do travão
2
3
41
1. Fusível do sistema de sinalização
2. Fusível da unidade de controlo ABS
3. Fusível acessório
4. Fusível da ignição
5. Fusível de perigo
6. Fusível do terminal 1 (para tomada CC auxi-
liar)
7. Fusível do terminal 2 (para tomada CC auxi- liar)
8. Fusível do farol dianteiro
9. Fusível do motor da ventoinha do radiador
direito
10.Fusível do motor da ventoinha do radiador esquerdo
11.Fusível de substituição
11 1
2
3
11
10 9876 5 4
UB5BP1P0.book Page 34 Tuesday, October 15, 2019 9:25 AM

Manutenção periódica e ajustes
6-35
6
2. Retire o fusível queimado e instale
um novo fusível com a amperagem
especificada. AVISO! Não utilize um
fusível com uma amperagem su-
perior à recomen dad a, para evitar
causar gran des danos no sistema
elétrico e possivelmente um incên-
d io.
[PWA15132]
3. Ligue o interruptor principal e o circui-
to elétrico em questão para verificar
se o dispositivo funciona.
4. Caso o fusível se volte imediatamente a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
elétrico.
PAU72980
Luzes do veículoEste modelo está equipado com luzes LED.
Não há lâmpadas passíveis de serem subs-
tituídas pelo utilizador.
Se uma luz não se acender, verifique os fu-
síveis e, em seguida, solicite a um conces-
sionário Yamaha que verifique o veículo.PRECAUÇÃO
PCA16581
Não cole nenhum tipo de película colori-
d a nem autocolantes na lente do farol
d ianteiro.
Fusíveis especifica dos:
Fusível principal: 50.0 A
Fusível motor ABS:
30.0 A
Fusível do sistema de controlo de
cruzeiro:
1.0 A
Fusível luz freio: 1.0 A
Fusíveis especifica dos (caixa de fu-
síveis 1): Fusível do sistema de injecção:
25.0 A
Fusível de solenóide ABS: 20.0 A
Fusível da válvula eléctrica do ace-
lerador: 7.5 A
Fusível de reserva: 7.5 A
Fusível do aquecedor:
10.0 A
Fusíveis especifica dos (caixa de fu-
síveis 2):
Fusível do sistema de sinalização:7.5 A
Fusível da unidade de controlo
ABS: 5.0 A
Fusível acessório:
5.0 A
Fusível da ignição: 15.0 A
Fusíveis especifica dos (caixa de fu-
síveis 3): Fusível da luz de perigo:
7.5 A
Fusível para terminal 1: 2.0 A
Fusível para terminal 2: 2.0 A
Fusível do motor da ventoinha do
radiador: 10.0 A × 2
Fusível do farol dianteiro:
10.0 A
1. Mínimos
2. Farol dianteiro (médios)
3. Farol dianteiro (máximos)
1
2
3
1
2
3
UB5BP1P0.book Page 35 Tuesday, October 15, 2019 9:25 AM

Manutenção periódica e ajustes
6-36
6
PAU25872
Deteção e resolução de proble-
masEmbora os motociclos Yamaha sejam sub-
metidos a uma inspeção minuciosa antes
do envio da fábrica, poderão ocorrer al-
guns problemas durante a sua utilização.
Qualquer problema nos sistemas de com-
bustível, compressão ou ignição, por
exemplo, poderá provocar um fraco arran-
que e perda de potência.
As seguintes tabelas de deteção e resolu-
ção de problemas apresentam procedi-
mentos fáceis e rápidos, para verificar você
mesmo estes sistemas vitais. No entanto,
caso o seu motociclo precise de qualquer
reparação, leve-o a um concessionário
Yamaha, cujos técnicos habilitados pos- suem as ferramentas, experiência e conhe-
cimentos necessários para assistir
devidamente o motociclo.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.
AVISO
PWA15142
Não fume d urante a verificação do siste-
ma de combustível e verifique se não há
chamas desprotegi das nem faíscas na
área, incluin do luzes piloto d e esquenta-
d ores ou cal deiras. A gasolina ou os va-
pores de gasolina po dem incen diar-se
ou explod ir e causar ferimentos graves
ou danos materiais.
UB5BP1P0.book Page 36 Tuesday, October 15, 2019 9:25 AM

Manutenção periódica e ajustes
6-37
6
PAU86350

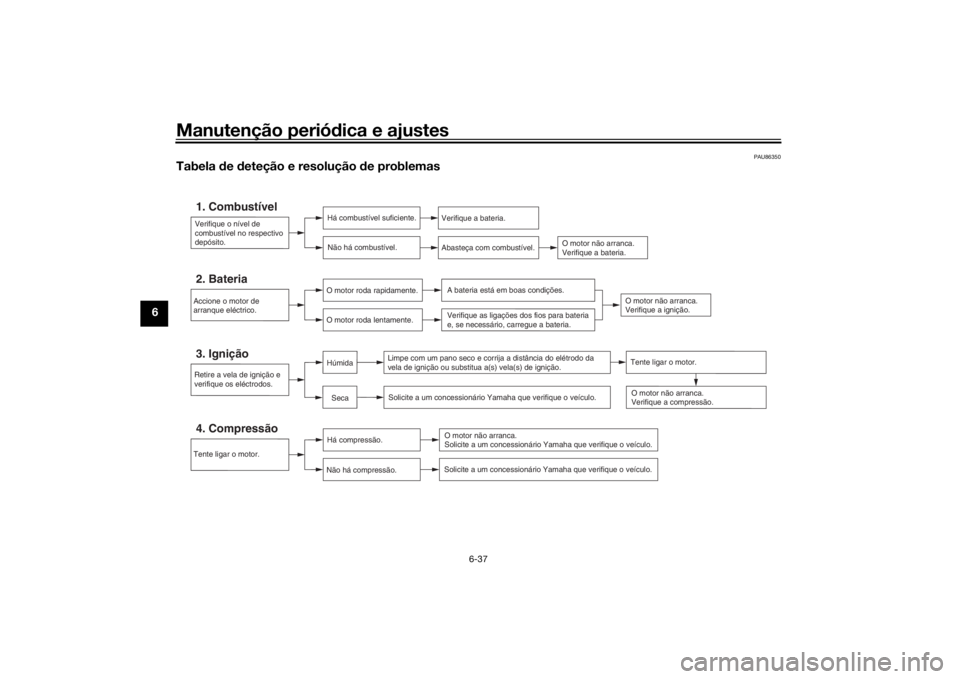

Tabela de deteção e resolução de problemas
Verifique o nível de
combustível no respectivo
depósito.1. Combustível
Há combustível suficiente.
Não há combustível.
Verifique a bateria.
Abasteça com combustível.
O motor não arranca.
Verifique a bateria.
Tente ligar o motor.4. Compressão
Há compressão.
Não há compressão.
Solicite a um concessionário Yamaha que verifique o veículo.O motor não arranca.
Solicite a um concessionário Yamaha que verifique o veículo.
Retire a vela de ignição e
verifique os eléctrodos.3. Ignição
Limpe com um pano seco e corrija a distância do elétrodo da
vela de ignição ou substitua a(s) vela(s) de ignição. Solicite a um concessionário Yamaha que verifique o veículo.
O motor não arranca.
Verifique a compressão.
SecaHúmida
Tente ligar o motor.O motor não arranca.
Verifique a ignição.
Accione o motor de
arranque eléctrico.2. Bateria
O motor roda rapidamente.
O motor roda lentamente.
A bateria está em boas condições.Verifique as ligações dos fios para bateria
e, se necessário, carregue a bateria.
UB5BP1P0.book Page 37 Tuesday, October 15, 2019 9:25 AM

Manutenção periódica e ajustes
6-38
6
PAU86420
Sobreaquecimento do motor
AVISO
PWAT1041
 Não retire a tampa d o radiador enquanto o motor e o ra dia dor estiverem quentes. O flui do e o vapor muito quentes po dem
ser expeli dos sob pressão, po den do provocar graves ferimentos. Não se esqueça de aguar dar até que o motor tenha arre-
feci do.
 Coloque um pe daço de pano espesso, tal como uma toalha, sobre a tampa d o radiador, e depois rod e lentamente a tampa
no senti do contrário ao dos ponteiros do relógio até esta parar para permitir o escape de qualquer pressão resi dual. Quan-
d o o ruí do sibilante parar, prima a tampa enquanto a ro da no senti do contrário ao dos ponteiros do relógio e, de segui da,
retire a tampa.NOTACaso não tenha líquido refrigerante, pode utilizar temporariamente água da torneira, desde que seja substituída pelo líquido re frigerante
recomendado logo que possível.Aguarde que o
motor arrefeça.
Verifique o nível do líquido
refriger ante no respetivo
reserv atório e o r adiador.
O nível de líquido refriger ante
está bom.O nível de líquido
refriger ante está baixo.
Verifique se existem fugas
no sistema de refriger ação.
Solicite a um concessionário
Yamaha que verifique e repare
o sistema de refriger ação.
Adicione líquido refriger ante.
(Consulte NOTA.)
Coloque o motor em funcionamento. Se o motor voltar a
sobreaquecer, solicite a um concessionário Y amaha que
verifique e repare o sistema de refriger ação.Há um a fug a.
Não há nenh um a fug a.
UB5BP1P0.book Page 38 Tuesday, October 15, 2019 9:25 AM

Cuidad os e arrumação do motociclo
7-1
7
PAU37834
Cor mate cui dad oPRECAUÇÃO
PCA15193
Alguns mo delos estão equipa dos com
peças com acabamento em cor mate.
Consulte um concessionário Yamaha
para obter conselhos sobre quais os
pro dutos a utilizar antes de limpar o veí-
culo. Se utilizar uma escova, pro dutos
químicos agressivos ou compostos de
limpeza para limpar estas peças vai ris-
car ou danificar a superfície das mes-
mas. Também não deve aplicar cera em
nenhuma peça com acabamento em cor
mate.
PAU83443
Cui dad osUma limpeza minuciosa e frequente do ve-
ículo não só melhora a sua aparência como
também melhora o seu desempenho em
geral e prolonga a vida útil de muitos dos
seus componentes. Ao lavar, limpar e polir
também tem a oportunidade de inspecio-
nar a condição do veículo mais frequente-
mente. Não se esqueça de lavar o veículo
depois de conduzir à chuva ou perto do
mar, pois o sal é corrosivo para os metais.NOTA Nas estradas onde cai muita neve
pode utilizar-se sal como método de
descongelação. Esse sal pode per-
manecer nas estradas mesmo até
quase ao fim da primavera, portanto,
não se esqueça de lavar a parte infe-
rior da carroçaria e o chassis depois
de conduzir nessas áreas.
 Os produtos de tratamento e de ma-
nutenção genuínos da Yamaha são
vendidos sob a marca YAMALUBE
em muitos mercados no mundo intei-
ro.
 Peça mais dicas de limpeza no seu
concessionário Yamaha.
PRECAUÇÃO
PCA26280
Uma limpeza incorreta po de provocar
d anos cosméticos e mecânicos. Não
utilize:  lava doras de alta pressão ou má-
quinas de limpeza a jato d e vapor. O
excesso de pressão da água po de
provocar infiltrações e deteriorar
os rolamentos de ro da, os travões,
os ve dantes da transmissão e os
d ispositivos elétricos. Evite aplicar
d etergente a alta pressão como,
por exemplo, em máquinas de lava-
gem automática para carros.
 químicos agressivos, incluin do
agentes de limpeza de ro das dema-
sia do áci dos, especialmente em ro-
d as de raio ou de magnésio.
 químicos agressivos, compostos
de limpeza abrasivos ou cera em
peças com acabamento mate. As
escovas po dem riscar e d anificar o
acabamento mate, utilize apenas
uma esponja suave ou uma toalha.
 toalhas, esponjas ou escovas con-
tamina das com pro dutos de limpe-
za abrasivos ou químicos
agressivos, como solventes, gasoli-
UB5BP1P0.book Page 1 Tuesday, October 15, 2019 9:25 AM

Cuidad os e arrumação do motociclo7-2
7
na, remove dores de ferrugem, líqui-
d o dos travões ou anticongelante,
etc.
Antes de lavar
1. Estacione o veículo num local onde não fique exposto à luz solar direta e
deixe-o arrefecer. Assim evita man-
chas de água.
2. Certifique-se de que todas as tampas, coberturas, acopladores elétricos e
conectores estão bem instalados.
3. Cubra a extremidade do silencioso com um saco de plástico e um elásti-
co forte.
4. Humedeça as manchas difíceis, como insetos e sujidade de pássaros, com
uma toalha molhada durante alguns
minutos.
5. Retire a sujidade da estrada e as man-
chas de óleo com um agente desen-
gordurante de qualidade e uma
escova com cerdas de plástico ou
uma esponja. PRECAUÇÃO: Não uti-
lize agentes d esengordurantes em
áreas que requeiram lubrificação
como ve dantes, anilhas e eixos das
ro das. Siga as instruções do prod u-
to.
[PCA26290]
Lavagem
1. Retire todo o desengordurante e lave o veículo com uma mangueira de jar-
dim. Aplique só a pressão necessária.
Evite passar com água diretamente
sobre o silencioso, o painel de instru-
mentos, a entrada de ar ou outras áre-
as internas, como os compartimentos
de armazenagem debaixo do assento.
2. Lave o veículo com um detergente para veículos de qualidade misturado
com água fria e uma toalha suave e
limpa ou uma esponja. Use uma esco-
va de dentes velha ou uma escova
com cerdas de plástico para os locais
de difícil acesso. PRECAUÇÃO: Utili-
ze água fria se o veículo tiver si do
exposto a sal. A água quente au-
menta as proprie dad es corrosivas
d o sal.
[PCA26301]
3. Para veículos equipados com para-
vento: Limpe o para-vento com uma
toalha suave ou uma esponja hume-
decida com água e um detergente
com pH neutro. Se necessário, utilize
um produto de limpeza de alta quali-
dade para o para-vento ou um produ-
to de polir para motociclos.
PRECAUÇÃO: Nunca utilize quími-
cos fortes para limpar o para-vento.
Além disso, alguns compostos de limpeza para plásticos po
dem ris-
car o para-vento, pelo que deverá
testar to dos os pro dutos de limpe-
za antes d a aplicação geral.
[PCA26310]
4. Remova minuciosamente com água
lavada. Certifique-se de que todos os
resíduos de detergente são removi-
dos, pois estes podem ser prejudiciais
para o plástico.
Após a lavagem 1. Seque o veículo com um pano suave
ou uma toalha absorvente, de prefe-
rência uma toalha de microfibra.
2. Para os modelos equipados com cor-
rente de transmissão: Seque e lubrifi-
que a corrente de transmissão para
prevenir a formação de ferrugem.
3. Utilize um produto de polir crómio para dar brilho a peças de crómio, alu-
mínio e aço inoxidável. A descolora-
ção dos sistemas de escape em aço
inoxidável induzida termicamente
pode muitas vezes ser removida atra-
vés de polimento.
4. Aplique um spray de proteção contra a corrosão nas peças metálicas, in-
cluindo nas superfícies cromadas ou
niqueladas. AVISO! Não aplique sili-
cone ou óleo em spray a bancos,
punhos, apoios d os pés ou rastos
UB5BP1P0.book Page 2 Tuesday, October 15, 2019 9:25 AM

Cuidad os e arrumação do motociclo
7-3
7
dos pneus. Caso contrário, estas
partes ficarão escorregad ias, o que
pod erá causar per da de controlo.
Limpe cui dad osamente as superfí-
cies destas partes antes de utilizar
o veículo.
[PWA20650]
5. Trate as peças de borracha, vinil e plástico não pintado com um produto
de tratamento adequado.
6. Retoque pequenos danos na pintura provocados por pedras, etc.
7. Aplique uma cera não abrasiva em to- das as superfícies pintadas ou utilize
um spray de acabamento para moto-
ciclos.
8. Quando terminar a limpeza, ligue o motor e deixe-o ao ralenti durante vá-
rios minutos para ajudar a eliminar
toda a humidade residual.
9. Se a lente do farol dianteiro tiver fica-
do embaciada, ligue o motor e acenda
o farol dianteiro para ajudar a eliminar
a humidade.
10. Deixe o veículo secar completamente antes de o guardar ou tapar.PRECAUÇÃO
PCA26320
Não aplique cera em partes de bor-
racha ou de plástico não pinta do. 
Não utilize compostos de polimen-
to abrasivos, pois estes d esgastam
a pintura.
 Aplique sprays e cera com mo dera-
ção. No fim, remova o excesso.
AVISO
PWA20660
A presença de contaminantes nos tra-
vões ou nos pneus po de provocar a per-
d a de controlo.
 Certifique-se de que não existe lu-
brificante ou cera nos travões ou
nos pneus.
 Se necessário, lave os pneus com
água quente e um detergente sua-
ve.
 Se necessário, limpe os discos do
travão e as pastilhas com um pro-
d uto de limpeza para travões ou
acetona.
 Antes de con duzir a veloci dad es
superiores, teste o veículo quanto
ao desempenho dos travões e ao
comportamento nas curvas.
PAU83472
ArmazenagemGuarde sempre o veículo num local fresco
e seco. Se necessário, utilize uma cober-
tura porosa para o proteger do pó. Antes
de cobrir o veículo, verifique se o motor e
o sistema de escape estão frios. Se o veí-
culo ficar frequentemente parado durante
semanas, utilize um estabilizador de com-
bustível de qualidade após cada abasteci-
mento.PRECAUÇÃO
PCA21170
 Guar dar o veículo num comparti-
mento com fraca ventilação ou
tapá-lo com um olea do, enquanto
esta se encontra ain da molha do,
permitirá a infiltração de água e hu-
mi dad e, o que provocará o apareci-
mento d e ferrugem.
 Para prevenir a corrosão, evite ca-
ves húmi das, estábulos (d evido à
presença de amónia) e áreas on de
estejam armazena dos químicos
fortes.Armazenamento a longo prazo
Antes de armazenar o veículo a longo pra-
zo (60 dias ou mais):
1. Efetue todas as reparações necessá- rias e qualquer manutenção em falta.
UB5BP1P0.book Page 3 Tuesday, October 15, 2019 9:25 AM
