YAMAHA NIKEN GT 2020 Manual de utilização (in Portuguese)

Cuidad os e arrumação do motociclo7-4
7
2. Siga todas as instruções na secção
de Cuidado deste capítulo.
3. Encha o depósito de combustível, adicionando estabilizador de com-
bustível seguindo as instruções do
produto. Deixe o motor a funcionar
durante 5 minutos para distribuir o
combustível tratado por todo o siste-
ma de combustível.
4. Para veículos equipados com torneira de combustível: Rode a alavanca da
torneira de combustível para a posi-
ção de desligada.
5. Para veículos com carburador: Para
evitar a acumulação de resíduos de
combustível, drene o combustível no
depósito de nível constante para um
recipiente limpo. Aperte novamente a
cavilha de drenagem e coloque o
combustível novamente no depósito
de combustível.
6. Utilize um óleo anticorrosão para o motor conforme as instruções do pro-
duto para proteger os componentes
internos do motor da corrosão. Se o
óleo anticorrosão para o motor não
estiver disponível, efetue os passos
seguintes para cada cilindro:a. Retire a tampa da vela de ignição
e a vela. b. Verta uma colher de chá de óleo
do motor na cavidade da vela de
ignição.
c. Coloque a tampa da vela de igni- ção na respetiva vela e coloque a
vela na cabeça de cilindros de
modo a que os elétrodos fiquem li-
gados à terra. (Isto limitará a pro-
dução de faíscas durante o passo
seguinte.)
d. Coloque várias vezes o motor em
funcionamento, utilizando o motor
de arranque. (Esta ação revestirá a
parede do cilindro com óleo.)
AVISO! Para evitar danos ou fe-
rimentos provoca dos por faís-
cas, certifique-se de que liga os
elétro dos da vela d e ignição à
terra enquanto liga o motor.
[PWA10952]
e. Retire a tampa da vela de ignição e, de seguida, instale a vela de ig-
nição e a respetiva tampa.
7. Lubrifique todos os cabos de contro- lo, pivôs, alavancas e pedais, assim
como o descanso lateral e o descanso
central (se equipado).
8. Verifique e corrija a pressão de ar dos pneus, e finalmente levante o veículo
de modo a que todas as rodas fiquem
fora do chão. Em alternativa, rode um pouco as rodas uma vez por mês para
evitar que os pneus se degradem num
determinado ponto.
9. Tape a saída do silencioso com um saco de plástico para evitar a entrada
de humidade.
10. Remova a bateria e carregue-a com- pletamente ou fixe um carregador de
manutenção, para manter o nível ideal
de carregamento da bateria.
PRECAUÇÃO: Certifique-se de que
a bateria e o carrega dor são com-
patíveis. Não carregue uma bateria
VRLA com um carregad or conven-
cional.
[PCA26330]
NOTA Se a bateria for removida, carregue-a
uma vez por mês e armazene-a num
local com temperatura amena, entre
0-30 °C (32-90 °F).
 Consulte a página 6-32 para mais in-
formações sobre o carregamento e o
armazenamento da bateria.
UB5BP1P0.book Page 4 Tuesday, October 15, 2019 9:25 AM

Especificações
8-1
8
Dimensões:Comprimento total:2150 mm (84.6 in)
Largura total:
885 mm (34.8 in)
Altura total: 1425 mm (56.1 in)
Altura do assento: 835 mm (32.9 in)
Distância entre os eixos:
1510 mm (59.4 in)
Distância mínima do chão: 150 mm (5.91 in)
Raio de viragem mínimo: 2.8 m (9.19 ft)Peso:Massa em vazio:267 kg (589 lb)Motor:Ciclo de combustão:
4 tempos
Sistema de refrigeração: Refrigerado por circulação de líquido
Comando de válvulas: DOHC
Disposição do cilindro:
Em linha
Número de cilindros: 3 cilindro
Cilindrada: 847 cm³
Diâmetro × curso:
78.0 × 59.1 mm (3.07 × 2.33 in) Sistema de arranque:
Arrancador eléctrico
Óleo de motor:Marca recomendada:
Graus de viscosidade SAE:
10W-40
Grau recomendado do óleo de motor:
Tipo SG de Serviço API ou superior, norma
JASO MA
Quantidade de óleo de motor:
Mudança de óleo: 2.40 L (2.54 US qt, 2.11 Imp.qt)
Com remoção do filtro de óleo:
2.70 L (2.85 US qt, 2.38 Imp.qt)Quanti dad e de líqui do refrigerante:Reservatório de refrigerante (até à marca de
nível máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiador (incluindo todas as vias): 1.93 L (2.04 US qt, 1.70 Imp.qt)Combustível:Combustível recomendado:Gasolina sem chumbo (E10 aceitável)
Índice de octano (RON): 95
Capacidade do depósito de combustível:
18 L (4.8 US gal, 4.0 Imp.gal)
Volume da reserva de combustível: 4.0 L (1.06 US gal, 0.88 Imp.gal)
Injecção de combustível:Corpo do acelerador:
Marca da identificação: BD51 00Sistema de transmissão:Relação das velocidades:
1.ª:
2.667 (40/15)
2.ª:
2.000 (38/19)
3.ª: 1.619 (34/21)
4.ª: 1.381 (29/21)
5.ª:
1.190 (25/21)
6.ª: 1.037 (28/27)Qua dro:Largura do eixo:
410 mm (16.1 in)Pneu dianteiro:Tipo:
Sem câmara de ar
Dimensão:
120/70 R 15 M/C 56V
Fabricante/modelo: BRIDGESTONE/A41F MPneu traseiro:Tipo:
Sem câmara de ar
Dimensão: 190/55 R 17 M/C 75V
UB5BP1P0.book Page 1 Tuesday, October 15, 2019 9:25 AM

Especificações
8-2
8
Fabricante/modelo:BRIDGESTONE/A41R MCarga:Carga máxima:
191 kg (421 lb)
(Peso total com condutor, passageiro, carga
e acessórios)Travão d ianteiro:Tipo:
Travão hidráulico com discoTravão traseiro:Tipo:Travão hidráulico com um discoSuspensão d ianteira:Tipo:
Forquilha telescópicaSuspensão traseira:Tipo:
Braço oscilante (suspensão de elo)Sistema eléctrico:Tensão do sistema:12 VBateria:Modelo:YTZ10S
Voltagem, capacidade: 12 V, 8.6 Ah (10 HR)Potência da lâmpa da:Farol dianteiro:
LED
Luz do travão/farolim traseiro: LED
Sinal de mudança de direcção dianteiro:
LED Sinal de mudança de direcção traseiro:
LED
Mínimos: LED
Luz da chapa de matrícula:
LED
UB5BP1P0.book Page 2 Tuesday, October 15, 2019 9:25 AM

Informações para o consumidor
9-1
9
PAU53562

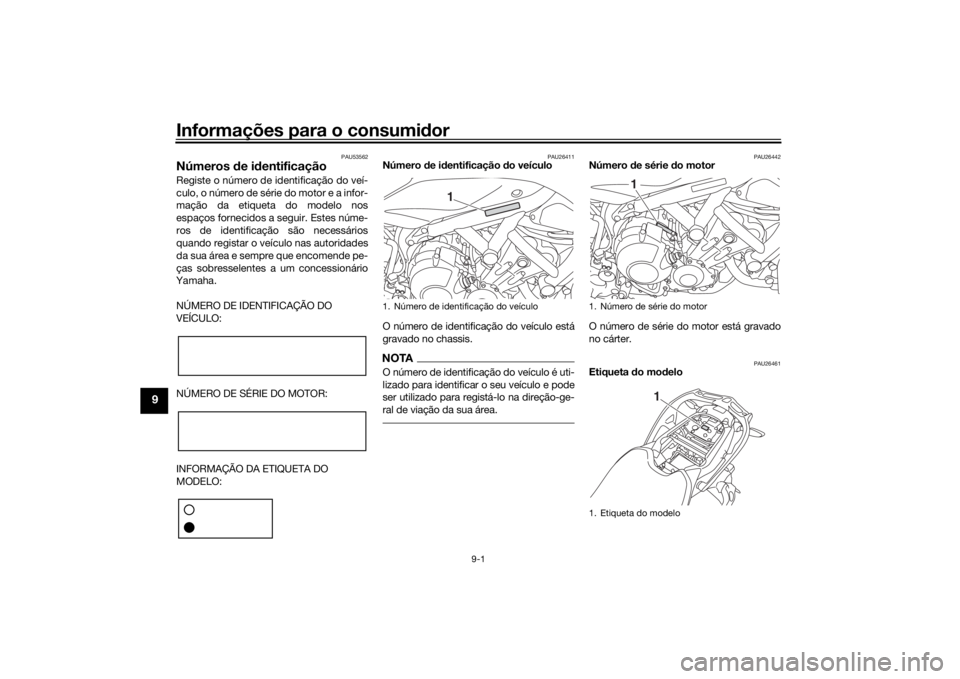

Números de i dentificaçãoRegiste o número de identificação do veí-
culo, o número de série do motor e a infor-
mação da etiqueta do modelo nos
espaços fornecidos a seguir. Estes núme-
ros de identificação são necessários
quando registar o veículo nas autoridades
da sua área e sempre que encomende pe-
ças sobresselentes a um concessionário
Yamaha.
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
NÚMERO DE SÉRIE DO MOTOR:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26411
Número de i dentificação do veículo
O número de identificação do veículo está
gravado no chassis.NOTAO número de identificação do veículo é uti-
lizado para identificar o seu veículo e pode
ser utilizado para registá-lo na direção-ge-
ral de viação da sua área.
PAU26442
Número de série d o motor
O número de série do motor está gravado
no cárter.
PAU26461
Etiqueta do mo delo
1. Número de identificação do veículo
1
1. Número de série do motor
1. Etiqueta do modelo
1
1
UB5BP1P0.book Page 1 Tuesday, October 15, 2019 9:25 AM

Informações para o consumidor
9-2
9
A etiqueta do modelo está afixada no local
ilustrado. Registe a informação constante
nesta etiqueta no espaço providenciado
para esse efeito neste manual. Esta infor-
mação será necessária para encomendar
peças sobresselentes a um concessionário
Yamaha.
PAU69910
Conector de diagnósticoO conector de diagnóstico encontra-se no
sítio ilustrado.
PAU85300
Registo de dad os do veículoA ECU deste modelo armazena certos da-
dos do veículo com o objetivo de auxiliar no
diagnóstico de avarias, para fins de pesqui-
sa, análise estatística e desenvolvimento.
Apesar dos sensores e dos dados regista-
dos variarem consoante o modelo, os prin-
cipais dados recolhidos são:
 Dados sobre o estado do veículo e o
desempenho do motor
 Dados sobre a injeção de combustível
e relativos às emissões
Estes dados apenas serão transferidos
quando uma ferramenta de diagnóstico es-
pecial da Yamaha for ligada ao veículo, por
exemplo, ao realizar verificações ou proce-
dimentos de manutenção.
Os dados do veículo carregados serão tra-
tados em conformidade com a Política de
Privacidade a seguir.
Política de Privaci dad e
A Yamaha não divulgará estes dados a ter-
ceiros, exceto nos seguintes casos. Além
disso, a Yamaha poderá fornecer os dados
a uma empresa contratada, para outsour-
cing de serviços relacionados com o trata-
mento dos dados do veículo. Mesmo
1. Conector de diagnóstico
1
https://www.yamaha-motor.eu/pt/
privacidade/declaracao-privacidade.aspx
UB5BP1P0.book Page 2 Tuesday, October 15, 2019 9:25 AM

Informações para o consumidor
9-3
9
nesse caso, a Yamaha exigirá à empresa
contratada que trate corretamente os da-
dos do veículo fornecidos e garantirá que
os dados sejam tratados corretamente.
 Com o consentimento do proprietário
do veículo
 Se obrigada por força de lei
 Para uso da Yamaha em situações de
litígio
 Quando estes dados não estiverem
associados a um veículo ou proprietá-
rio específicosUB5BP1P0.book Page 3 Tuesday, October 15, 2019 9:25 AM

10-1
10
Índice remissivo
AABS....................................................... 3-22
Alavanca da embraiagem ..................... 3-20
Alavanca do travão ............................... 3-21
Alavancas do travão e da
embraiagem, verificação e
lubrificação ......................................... 6-28
Amortecedor, ajuste ............................. 3-33
Armazenagem ........................................ 7-3
Assentos ............................................... 3-28BBateria .................................................. 6-32CCabo porta-capacete ........................... 3-30
Cabos, verificação e lubrificação ......... 6-27
Colocar o motor em funcionamento ...... 5-2
Combustível.......................................... 3-26
Compartimento de armazenagem........ 3-30
Conector de diagnóstico ........................ 9-2
Consumo de combustível, sugestões para a redução.................... 5-4
Contador multifuncional ....................... 3-11
Conversor catalítico.............................. 3-28
Cor mate, cuidado .................................. 7-1
Corrente de transmissão, limpeza e lubrificação ........................ 6-26
Cuidados ................................................ 7-1DDescanso lateral ................................... 3-35
Descansos central e lateral, verificação e lubrificação ................... 6-29
Deteção e resolução de problemas ..... 6-36
Direção, verificação .............................. 6-31
EElemento do filtro de ar ........................ 6-16
Especificações ....................................... 8-1
Espelhos retrovisores........................... 3-31
Estacionamento ..................................... 5-4
Etiqueta do modelo ................................ 9-1FFolga da alavanca da embraiagem, ajuste ................................................. 6-21
Folga da alavanca do travão, verificação.......................................... 6-21
Folga da corrente de transmissão ....... 6-25
Folga das válvulas................................ 6-17
Folga do punho do acelerador, verificação.......................................... 6-17
Forquilha dianteira, ajuste .................... 3-31
Forquilha dianteira, verificação ............ 6-30
Fusíveis, substituição ........................... 6-33IIndicadores luminosos de mudança de direção ............................................ 3-5
Indicadores luminosos do controlo de cruzeiro ........................................... 3-5
Indicadores luminosos e luzes de advertência ..................................... 3-5
Indicador luminoso de máximos ............ 3-5
Indicador luminoso de mudança de velocidade ...................................... 3-6
Indicador luminoso de ponto morto....... 3-5
Indicador luminoso do sistema de controlo de tração .......................... 3-6
Indicador luminoso do sistema
imobilizador ......................................... 3-7
Informações relativas à segurança ........ 1-1 Interruptor da buzina .............................. 3-4
Interruptor de farol alto/baixo/
ultrapassagem ...................................... 3-3
Interruptor de paragem/andamento/ arranque ............................................... 3-4
Interruptor de perigo............................... 3-4
Interruptor do modo de transmissão ...... 3-4
Interruptor do sinal de mudança de direção.................................................. 3-4
Interruptores das luzes dos travões ..... 6-22
Interruptores de controlo de cruzeiro ..... 3-4
Interruptores do guiador ......................... 3-3
Interruptor MENU ................................... 3-4
Interruptor principal/bloqueio
da direção ............................................ 3-2
Interruptor SELECT................................. 3-4
JJogo de ferramentas............................... 6-2LLata ....................................................... 6-12
Líquido dos travões, mudança ............. 6-24
Localizações das peças ......................... 2-1
Lubrificação e manutenção, periódica ... 6-5
Luz de advertência da temperatura
do refrigerante ...................................... 3-6
Luz de advertência de problema no motor ............................................... 3-6
Luz de advertência do ABS .................... 3-6
Luz de advertência do nível de óleo ....... 3-5
Luzes do veículo ................................... 6-35MManutenção, sistema de controlo das emissões ....................................... 6-3
Modo D (modo de transmissão) ........... 3-19
UB5BP1P0.book Page 1 Tuesday, October 15, 2019 9:25 AM

Índice remissivo
10-2
10
Mudança de velocidades........................ 5-3NNível de líquido dos travões,
verificação .......................................... 6-23
Número de identificação do veículo ....... 9-1
Número de série do motor...................... 9-1
Números de identificação ....................... 9-1OÓleo do motor ....................................... 6-12PPainel, remoção e instalação ................ 6-10
Pastilhas dos travões da frente e de trás, verificação .......................... 6-22
Pedais do travão e de mudança de
velocidades, verificação e
lubrificação ......................................... 6-28
Pedal de mudança de velocidades ...... 3-20
Pedal do travão..................................... 3-22
Pivôs do braço oscilante, lubrificação ......................................... 6-30
Pneus .................................................... 6-18
Punho e cabo do acelerador, verificação e lubrificação .................... 6-27RRefrigerante .......................................... 6-15
Registo de dados, veículo ...................... 9-2
Rodagem do motor................................. 5-1
Rodas.................................................... 6-20
Rolamentos da direção, lubrificação .... 6-31
Rolamentos de roda, verificação .......... 6-31SSistema de controlo de cruzeiro ............. 3-7
Sistema de controlo de tração ............. 3-23 Sistema de corte do circuito de
ignição................................................ 3-36
Sistema de mudança rápida de velocidade .......................................... 3-21
Sistema imobilizador .............................. 3-1
Sobreaquecimento do motor ............... 6-38
TTabela de deteção e resolução de problemas .......................................... 6-37
Tampa do depósito de combustível..... 3-25
Tomadas CC auxiliares ........................ 3-34
Tubo de descarga do depósito de combustível ........................................ 3-27VVelas de ignição, verificação ................ 6-11
Velocidade de ralenti do motor, verificação .......................................... 6-17YYamalube ............................................. 6-15
UB5BP1P0.book Page 2 Tuesday, October 15, 2019 9:25 AM

UB5BP1P0.book Page 3 Tuesday, October 15, 2019 9:25 AM

DIC183
Manual original
PRINTED IN THE NETHERLANDS2019.11
