Funções dos controlos e instrumentos
3-5
3
Clock (Relógio)
O relógio usa um sistema de 12 horas.
Para acertar o relógio1. Rode a chave para “ON”.
2. Prima simultaneamente as teclas “SE-
LECT” e “RESET” durante pelo menos
dois segundos.
3. Quando os dígitos da hora ficarem in- termitentes, prima a tecla “RESET”
para acertar a hora.
4. Prima a tecla “SELECT” e os dígitos dos minutos ficarão intermitentes.
5. Prima a tecla “RESET” para acertar os minutos.
6. Prima a tecla “SELECT” e depois sol-
te-a para colocar o relógio em funcio-
namento. In
dica dor d e combustível
O contador de combustível indica a quanti-
dade de combustível que se encontra no
respectivo depósito. Os segmentos do vi-
sor correspondentes ao contador de com-
bustível desaparecem na direcção de “E”
(vazio) à medida que o nível de combustível
diminui. Quando o último segmento e o in-
dicador de advertência do nível de
combustível “ ” ficarem intermitentes, re-
abasteça logo que possível.
NOTAEste indicador de combustível está equipa-
do com um sistema de autodiagnóstico. Se
for detetado algum problema no circuito
eléctrico, o ciclo seguinte é repetido até
que a avaria seja corrigida: segmentos do nível de combustível e indicador de adver-
tência do nível de combustível “ ” piscam
oito vezes e, depois, apagam-se durante
aproximadamente 3 segundos. Se isto
acontecer, solicite a um concessionário
Yamaha que verifique o circuito eléctrico.
Conta
dor do consumo instantâneo de
combustível
Este contador indica o consumo instantâ-
neo de combustível.
Dependendo da configuração do visor se-
leccionada para o modo de consumo ins-
tantâneo de combustível “F/ECO”, os
segmentos apresentados aumentam ou di-
minuem.
1. Relógio
1
1. Indicador de combustível
2. Indicador de advertência do nível de combustível “ ”
1
2
1. Contador do consumo instantâneo de com-bustível
1
U2DSP0P0.book Page 5 Monday, March 30, 2015 5:04 PM

Funções dos controlos e instrumentos
3-6
3
 km/L e MPG (para o RU): O número de
segmentos apresentados aumenta
conforme a eficiência com que está a
ser conduzido o veículo.
 L/100 km: O número de segmentos
apresentados diminui conforme a efi-
ciência com que está a ser conduzido
o veículo.
Visor multifuncional
O visor multifuncional está equipado com o
seguinte:  um conta-quilómetros
 dois contadores de percurso (que exi-
bem a distância percorrida desde que
foram colocados a zero pela última
vez) 
um contador de percurso de reserva
de combustível (que indica a distância
percorrida desde que o último seg-
mento do contador de combustível fi-
cou intermitente)
 um visor do consumo instantâneo de
combustível
 um visor do consumo médio de com-
bustível
 um contador de percurso de mudan-
ça de óleo
 um contador de percurso para a subs-
tituição da correia em V
 um indicador de mudança de óleo
 um indicador de substituição da cor-
reia em V
 um visor do código de erro
Excepto para o RU:
Prima a tecla “SELECT” para alternar o vi-
sor entre o modo de conta-quilómetros
“ O D O ” , o s m o do s d e c o n t ad o r d e pe r cu r s o
“TRIP 1” e “TRIP 2”, o modo de contador
de percurso para a mudança de óleo “OIL
TRIP”, o modo de contador de percurso
para a substituição da correia em V “V-
BELT TRIP”, o modo de consumo de com-
bustível instantâneo “F/ECO” (km/L ou
L/100 km) e o modo de média de consumo
de combustível “AVE F/ECO” (km/L ou
L/100 km) pela ordem seguinte: ODO
→ TRIP 1 → TRIP 2 → OIL TRIP → V-
BELT TRIP → F/ECO → AVE F/ECO →
ODO
Para o RU:
Prima a tecla “SELECT” para alternar o vi-
sor entre o modo de conta-quilómetros
“ODO”, os modos de contador de percurso
“TRIP 1” e “TRIP 2”, o modo de contador
de percurso para a mudança de óleo “OIL
TRIP”, o modo de contador de percurso
para a substituição da correia em V “V-
BELT TRIP”, o modo de consumo de com-
bustível instantâneo “F/ECO” (MPG ou
L/100 km) e o modo de média de consumo
de combustível “AVE F/ECO” (MPG ou
L/100 km) pela ordem seguinte:
ODO → TRIP 1 → TRIP 2 → OIL TRIP → V-
BELT TRIP → F/ECO → AVE F/ECO →
ODO
Se o indicador de advertência do nível de
combustível “ ” e o último segmento do
contador de combustível ficarem intermi-
tentes, o visor muda automaticamente para
o modo de contador de percurso da reser-
va de combustível “TRIP F” e começa a
contar a distância percorrida a partir desse
ponto. Nesse caso, prima a tecla “SE-

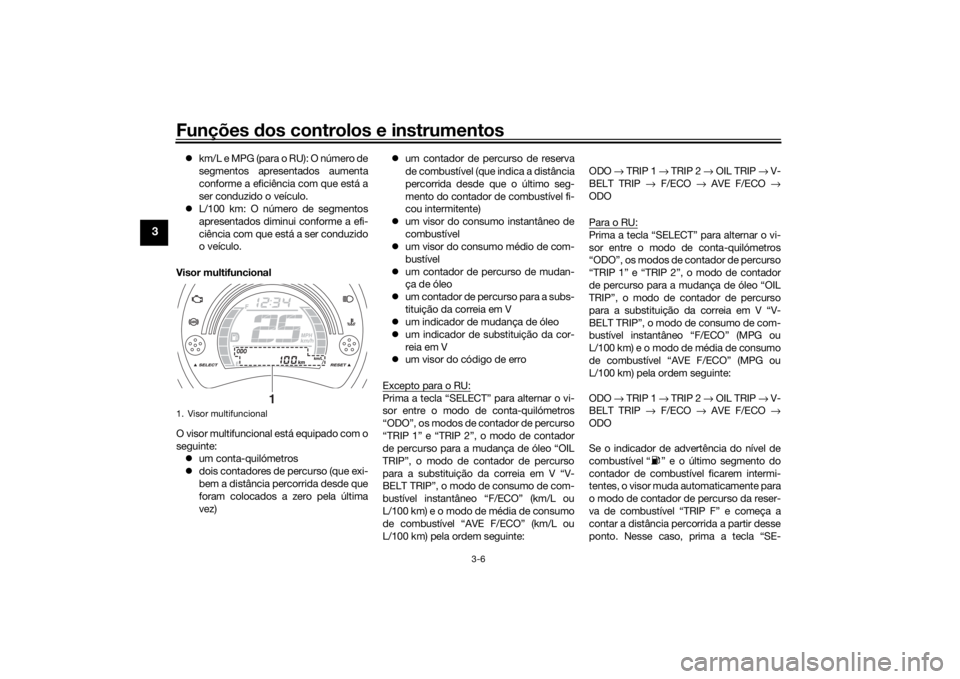

1. Visor multifuncional
1
U2DSP0P0.book Page 6 Monday, March 30, 2015 5:04 PM

Funções dos controlos e instrumentos
3-7
3
LECT” para mudar o visor entre os diversos
modos de contador de percurso, conta-
quilómetros, contador de percurso para a
mudança de óleo, contador de percurso
para a substituição da correia em V, consu-
mo de combustível instantâneo e de média
de consumo de combustível, pela ordem
seguinte:
TRIP F → TRIP 1 → TRIP 2 → OIL TRIP →
V-BELT TRIP → F/ECO → AVE F/ECO →
ODO → TRIP F
Para reiniciar um contador de percurso,
seleccione-o premindo a tecla “SELECT”, e
prima depois a tecla “RESET” durante pelo
menos um segundo.NOTA Se não reiniciar o contador de percur-
so da reserva de combustível manual-
mente, este reinicia-se
automaticamente e o visor volta para
o modo anterior após reabastecer e
percorrer 5 km (3 mi).
 Se não reiniciar os contadores de per-
curso 1 e 2, estes serão reiniciados
em 0 e continuarão a contar depois de
terem atingido 9999.9.
 O conta-quilómetros pára em 999999
e não pode ser reiniciado.
Mo do do consumo d e combustível ins-
tantâneo
O visor do consumo de combustível instan-
tâneo pode ser regulado para “km/L” ou
“L/100 km” e para “MPG” ou “L/100 km”
(para o RU).  “km/L”: É mostrada a distância que
pode ser percorrida com 1.0 L de
combustível nas condições de condu-
ção atuais.
 “L/100 km”: É mostrada a quantidade
de combustível necessário para per-
correr 100 km nas condições de con-
dução atuais.
 “MPG”: É mostrada a distância que
pode ser percorrida com 1.0 lmp.gal
de combustível nas condições de
condução actuais. Para alternar entre as definições do visor
do consumo de combustível instantâneo,
prima a tecla “SELECT” durante um segun-
do.
NOTA
Se estiver a viajar a velocidades infe-
riores a 10 km/h (6 mi/h), é mostrado
“_ _._”.
 Quando MPG é seleccionado, o indi-
cador das unidades não é apresenta-
do.Mo do da mé dia de consumo d e com-
bustível
Este visor mostra a média de consumo de
combustível depois de ser reiniciado.

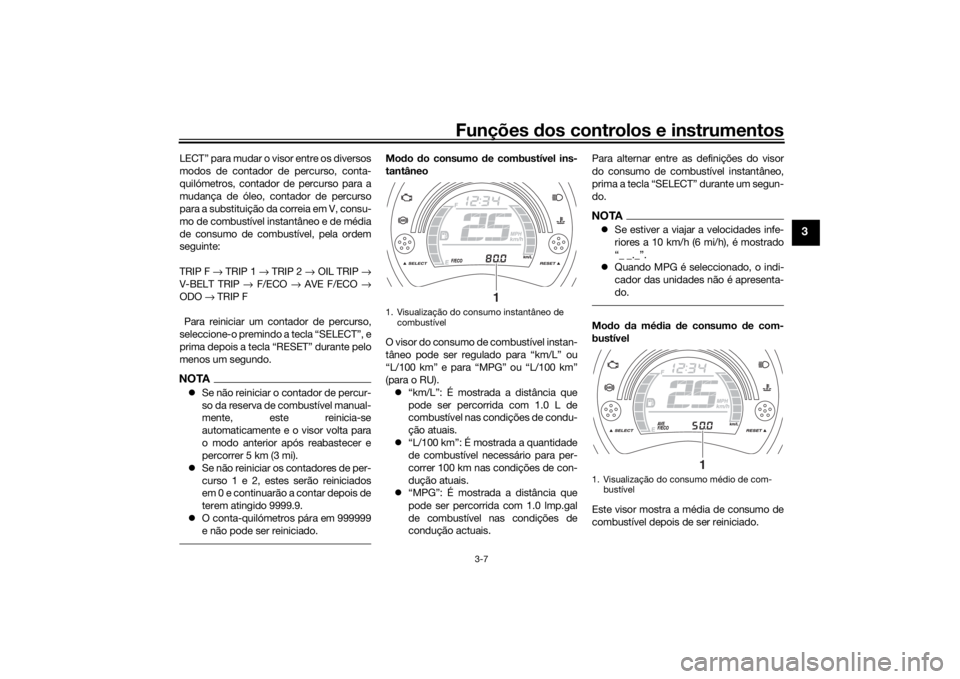

1. Visualização do consumo instantâneo de combustível
1
1. Visualização do consumo médio de com-bustível
1
U2DSP0P0.book Page 7 Monday, March 30, 2015 5:04 PM

Funções dos controlos e instrumentos
3-8
3
O visor do consumo médio de combustível
pode ser regulado para “km/L” ou “L/100
km” e para “MPG” ou “L/100 km” (para o
RU).
 “km/L”: É mostrada a distância média
que pode ser percorrida com 1.0 L de
combustível.
 “L/100 km”: É mostrada a quantidade
média de combustível necessário
para percorrer 100 km.
 “MPG”: É mostrada a distância média
que pode ser percorrida com
1.0 Imp.gal de combustível nas condi-
ções de condução actuais.
Para alternar entre as definições do visor
da média do consumo de combustível, pri-
ma a tecla “SELECT” durante um segundo.
Para reiniciar a média de consumo de com-
bustível, prima a tecla “RESET” durante,
pelo menos, um segundo.NOTA Depois de reiniciar a média de consu-
mo de combustível, é mostrado “_
_._” até o veículo ter percorrido 0,1 km
(0.06 mi).
 Quando MPG é seleccionado, o indi-
cador das unidades não é apresenta-
do.
Mo do de contad or de percurso para a
mu dança de óleo
O contador de percurso para a mudança
de óleo mostra a distância percorrida des-
de a última vez que foi reiniciado (i.e., des-
de a última mudança de óleo).
O indicador de mudança de óleo “OIL” fica
intermitente ao serem atingidos os primei-
ros 1000 km (600 mi) e, depois, aos 6000
km (3500 mi) e, depois disso, a cada 6000
km (3500 mi) para indicar que é necessário
mudar o óleo do motor.
Depois de mudar o óleo do motor, reinicie
o contador de percurso para a mudança de
óleo e o indicador de mudança de óleo.
Para reiniciar os dois, seleccione o conta-
dor de percurso para a mudança de óleo e,
depois, prima a tecla “RESET” durante um segundo. Depois, enquanto o indicador
“OIL” e o contador de percurso para a mu-
dança de óleo estiverem intermitentes, pri-
ma a tecla “RESET” durante três segundos.
O indicador de mudança de óleo é reinicia-
do.
Se o óleo do motor for mudado antes do in-
dicador de mudança de óleo se acender
(ou seja, antes de ser atingido o intervalo
periódico de mudança de óleo), o contador
de percurso para a mudança de óleo tem
de ser reiniciado para que a seguinte mu-
dança de óleo seja indicada na altura cor-
recta.
Mo
do de contad or de percurso para a

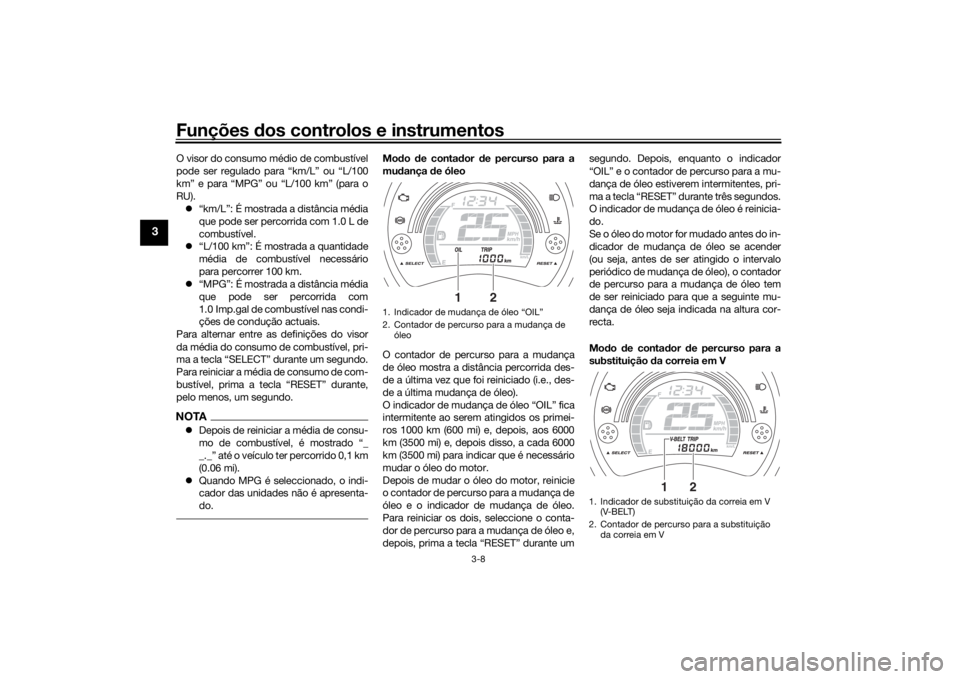

substituição da correia em V1. Indicador de mudança de óleo “OIL”
2. Contador de percurso para a mudança de
óleo
2
1
1. Indicador de substituição da correia em V (V-BELT)
2. Contador de percurso para a substituição da correia em V
2
1
U2DSP0P0.book Page 8 Monday, March 30, 2015 5:04 PM

Funções dos controlos e instrumentos
3-9
3
O contador de percurso para a substituição
da correia em V mostra a distância percor-
rida desde a última vez que foi reiniciado
(i.e., desde a última substituição da correia
em V).
Posteriormente, o indicador de substitui-
ção da correia em V “V-BELT” fica intermi-
tente a cada 18000 km (10500 mi) para
indicar que a correia em V deve ser substi-
tuída.
Depois de substituir a correia em V, reinicie
o contador de percurso para a substituição
da correia em V e o indicador de substitui-
ção da correia em V. Para reiniciar os dois,
seleccione o contador de percurso para a
substituição da correia em V e, depois, pri-
ma a tecla “RESET” durante um segundo.
Depois, enquanto “V-BELT” e o contador
de percurso para a substituição da correia
em V estiverem intermitentes, prima a tecla
“RESET” durante três segundos. O indica-
dor de substituição da correia em V é reini-
ciado.
Se a correia em V for substituída antes do
indicador de substituição da correia em V
se acender (isto é, antes de ser atingido o
intervalo periódico de substituição da cor-
reia em V), o contador de percurso para a
substituição da correia em V tem de ser rei- niciado, para que a substituição seguinte
da correia em V seja indicada na altura cor-
recta.
Mo
do d e auto diagnóstico
Este modelo está equipado com um dispo-
sitivo de autodiagnóstico para vários cir-
cuitos eléctricos.
Se for detectado algum problema num
desses circuitos, a luz de advertência de
problema no motor acender-se-á e o visor
indicará um código de erro.
Se o visor exibir qualquer código de erro,
anote o número do código e, de seguida,
solicite a um concessionário Yamaha que
verifique o veículo.
PRECAUÇÃO
PCA11591
Quan do o visor exibe um có digo de erro,
o veículo deverá ser verifica do logo que
possível d e modo a evitar d anos no mo-
tor.

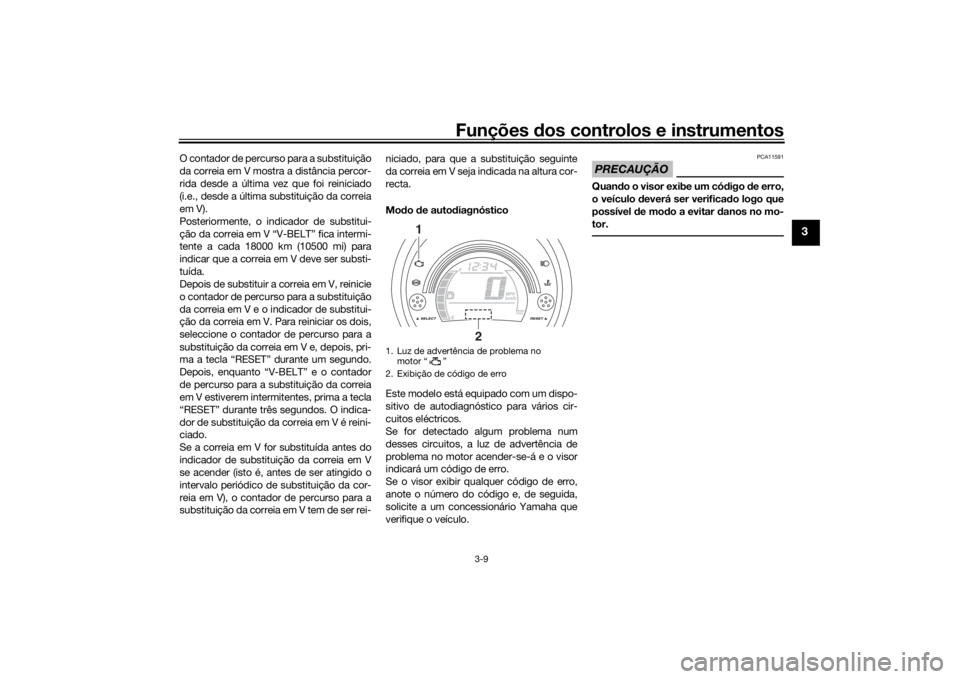

1. Luz de advertência de problema no motor “ ”
2. Exibição de código de erro
1
2
U2DSP0P0.book Page 9 Monday, March 30, 2015 5:04 PM

Funções dos controlos e instrumentos
3-10
3
PAU1234H
Interruptores do guia dorEsquer da
Direita
PAU12401
Interruptor d e farol alto/baixo “ / ”
Regule este interruptor para “ ” para
acender os máximos e para “ ” para
acender os médios.
PAU12461
Interruptor d o sinal de mudança de
d irecção “ / ”
Para sinalizar uma mudança de direcção
para a direita, empurre este interruptor
para “ ”. Para sinalizar uma mudança de
direcção para a esquerda, empurre este in-
terruptor para “ ”. Assim que libertado, o
interruptor volta para a posição central.
Para desligar o sinal de mudança de direc-
ção, prima o interruptor depois deste ter
voltado para a posição central.
PAU12501
Interruptor d a buzina “ ”
Prima este interruptor para buzinar.
PAU12722
Interruptor d e arranque “ ”
Com o descanso lateral para cima, prima
este interruptor enquanto acciona o travão
dianteiro ou traseiro para colocar o motor
em funcionamento com o motor de arran-
que. Consulte a página 5-1 para obter ins-
truções relativas ao arranque, antes de
colocar o motor em funcionamento.
PAU12902

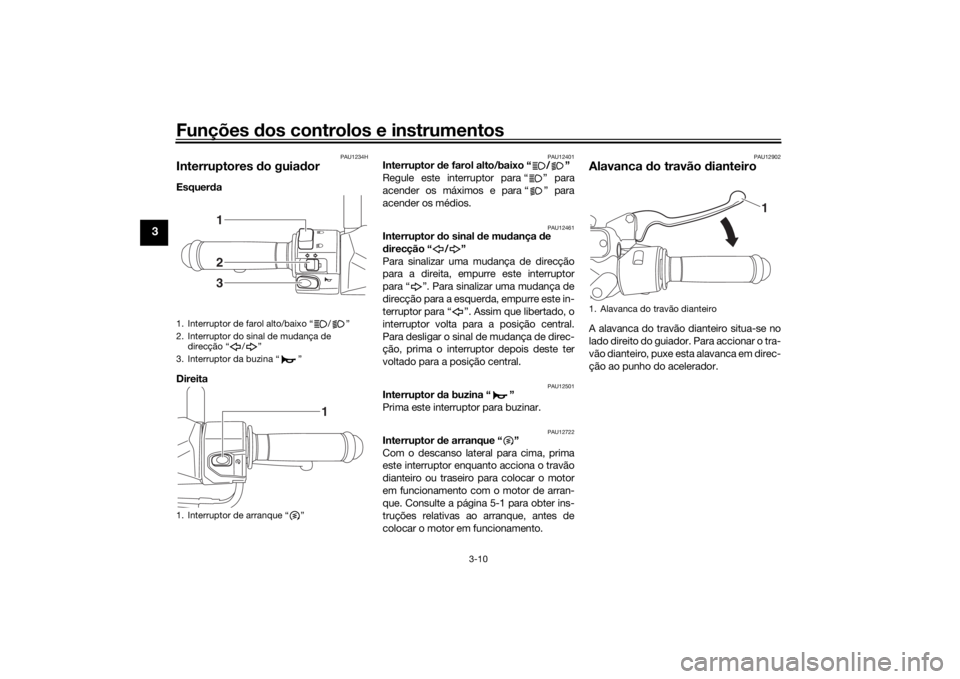

Alavanca do travão dianteiroA alavanca do travão dianteiro situa-se no
lado direito do guiador. Para accionar o tra-
vão dianteiro, puxe esta alavanca em direc-
ção ao punho do acelerador.
1. Interruptor de farol alto/baixo “ / ”
2. Interruptor do sinal de mudança de
direcção “ / ”
3. Interruptor da buzina “ ”
1. Interruptor de arranque “ ”
123
1
1. Alavanca do travão dianteiro
1
U2DSP0P0.book Page 10 Monday, March 30, 2015 5:04 PM

Funções dos controlos e instrumentos
3-11
3
PAU12952
Alavanca do travão traseiroA alavanca do travão traseiro situa-se no
lado esquerdo do guiador. Para accionar o
travão traseiro, puxe esta alavanca em di-
recção ao punho do guiador.
PAU66680
ABSO ABS (Sistema de Travão Antibloqueio) da
Yamaha possui um sistema de controlo
electrónico duplo, o qual age nos travões
dianteiro e traseiro independentemente.
Utilize os travões com ABS tal como utiliza-
ria os travões convencionais. Se o ABS es-
tiver activado, pode ser sentido uma
vibração nas alavancas dos travões. Nesta
situação, continue a aplicar os travões e
deixe o ABS desempenhar a sua função;
não “bombeie” os travões para não reduzir
a eficácia de travagem.
AVISO
PWA16051
Mesmo com ABS, mantenha sempre
uma distância suficiente em relação ao
veículo da frente, em conformi dad e com
a veloci dad e de con dução.
 O sistema ABS funciona melhor em
gran des distâncias de travagem.
 Em certas superfícies, como em es-
tradas irregulares ou de cascalho, a
d istância de travagem po derá ser
maior com o ABS do que sem este.O ABS é controlado por uma ECU, que al-
tera o sistema para travagem convencional
caso ocorra uma avaria.
NOTA O ABS efectua um teste de autodiag-
nóstico sempre que o veículo arranca
depois de a chave ter sido rodada
para “ON” e após ser atingida uma ve-
locidade igual ou superior a 10 km/h
(6 mi/h). Durante este teste, pode ou-
vir-se um ruído tipo “estalido” na fren-
te do veículo, e se for aplicada uma
das alavancas dos travões, ainda que
ligeiramente, pode sentir-se uma vi-
bração na alavanca, mas nada disto
indica uma avaria.
 Este ABS possui um modo de teste
que permite ao proprietário experi-
mentar a sensação pulsante causada
nas alavancas dos travões quando o
ABS está a funcionar. No entanto, são
necessárias ferramentas especiais,
pelo que deve consultar o seu con-
cessionário Yamaha.PRECAUÇÃO
PCA20100
Tenha cui dad o para não d anificar o sen-
sor da ro da ou o rotor do sensor da ro da;
caso contrário po de resultar num incor-
recto desempenho do sistema de ABS.
1. Alavanca do travão traseiro
1
U2DSP0P0.book Page 11 Monday, March 30, 2015 5:04 PM

Funções dos controlos e instrumentos
3-12
3
PAU66690
Tampa do depósito de combustí-
velRemoção da tampa do depósito de
combustível
Abra a cobertura da fechadura da tampa
do depósito de combustível, introduza a
chave na fechadura e rode-a 1/4 de volta
no sentido dos ponteiros do relógio. A fe-
chadura abrir-se-á e a tampa do depósito
de combustível pode ser removida. Instalação
da tampa do depósito de
combustível 1. Introduza a tampa do depósito de combustível na abertura existente no
depósito com a chave inserida na fe-
chadura e com a marca “ ” virada
para a frente.
2. Rode a chave no sentido contrário ao dos ponteiros do relógio para a posi-
ção original, retire-a e feche a cober-
tura da fechadura.
NOTAA tampa do depósito de combustível não
poderá ser colocada a não ser que a chave
esteja na respetiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada e
fechada.
1. Sensor da roda da frente
2. Rotor do sensor da roda da frente
1. Sensor da roda de trás
2. Rotor do sensor da roda de trás
2
1
1
2
1. Cobertura da fechadura da tampa do depó-sito de combustível
2. Fecho.
3. Desbloquear.
1 2
3
1. Marca “ ”
1
U2DSP0P0.book Page 12 Monday, March 30, 2015 5:04 PM

Funções dos controlos e instrumentos
3-13
3
AVISO
PWA10132
Certifique-se de que a tampa do depósi-
to de combustível está devi damente ins-
tala da antes d e conduzir o veículo. As
fugas de combustível constituem um
perigo de incên dio.
PAU13213
CombustívelVerifique se há gasolina suficiente no depó-
sito.
AVISO
PWA10882
A gasolina e os vapores d e gasolina são
extremamente inflamáveis. Para evitar
incên dios e explosões, bem como re du-
zir o risco d e ferimentos durante o rea-
bastecimento, siga estas instruções.1. Antes de reabastecer, desligue o mo- tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efectuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.

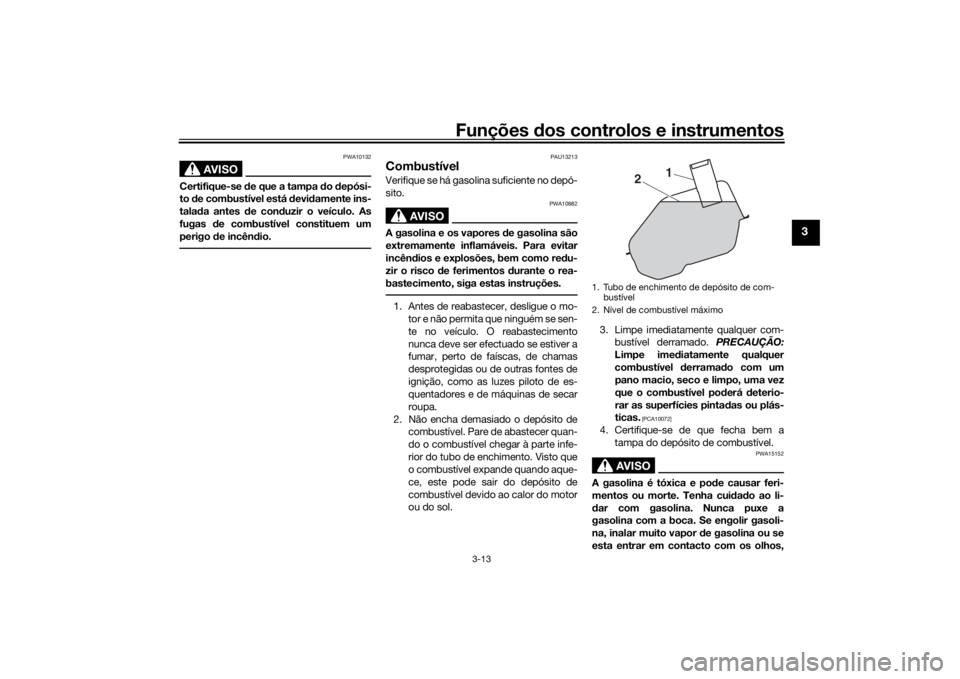

2. Não encha demasiado o depósito de combustível. Pare de abastecer quan-
do o combustível chegar à parte infe-
rior do tubo de enchimento. Visto que
o combustível expande quando aque-
ce, este pode sair do depósito de
combustível devido ao calor do motor
ou do sol. 3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe ime diatamente qualquer
combustível derramad o com um
pano macio, seco e limpo, uma vez
que o combustível po derá deterio-
rar as superfícies pinta das ou plás-
ticas.
[PCA10072]
4. Certifique-se de que fecha bem a
tampa do depósito de combustível.
AVISO
PWA15152
A gasolina é tóxica e po de causar feri-
mentos ou morte. Tenha cui dad o ao li-
d ar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se
esta entrar em contacto com os olhos,1. Tubo de enchimento de depósito de com- bustível
2. Nível de combustível máximo
2 1
U2DSP0P0.book Page 13 Monday, March 30, 2015 5:04 PM

Funções dos controlos e instrumentos
3-14
3
consulte ime diatamente um mé dico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mu de de roupa.
PAU53013
PRECAUÇÃO
PCA11401
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
d o motor como, por exemplo, nas válvu-
las, anéis d o pistão, sistema d e escape,
etc.O motor Yamaha foi concebido para usar
gasolina sem chumbo regular com um índi-
ce de octano obtido pelo método “Resear-
ch” de 95 ou mais. Se ouvir um som de
batimento (ou sibilante), utilize gasolina de
uma marca diferente ou com um índice de
octano superior. A utilização de combustí- vel sem chumbo prolongará a vida útil da
vela de ignição e reduzirá os custos de ma-
nutenção.
Mistura
de gasolina com álcool
Existem dois tipos de mistura de gasolina
com álcool: um contém etanol e outro con-
tém metanol. A mistura de gasolina com
etanol pode ser utilizada se o conteúdo
deste não exceder os 10% (E10). A mistura
de gasolina com metanol não é recomen-
dada pela Yamaha, pois pode danificar o
sistema de combustível ou causar proble-
mas ao nível das prestações do veículo.
PAU58300
Tubo de descarga do depósito
d e combustívelAntes de utilizar a scooter:
 Verifique a ligação e o direccionamen-
to do tubo de descarga do depósito
de combustível.
 Verifique se existem fendas ou danos
no tubo de descarga do depósito de
combustível e substitua-o se neces-
sário.
 Certifique-se de que o tubo de des-
carga do depósito de combustível não
está bloqueado e limpe-o, se neces-
sário.
Combustível recomen
dad o:
Gasolina sem chumbo normal (Mis-
tura de gasolina com álcool (E10)
aceitável)
Capaci dad e do depósito d e com-

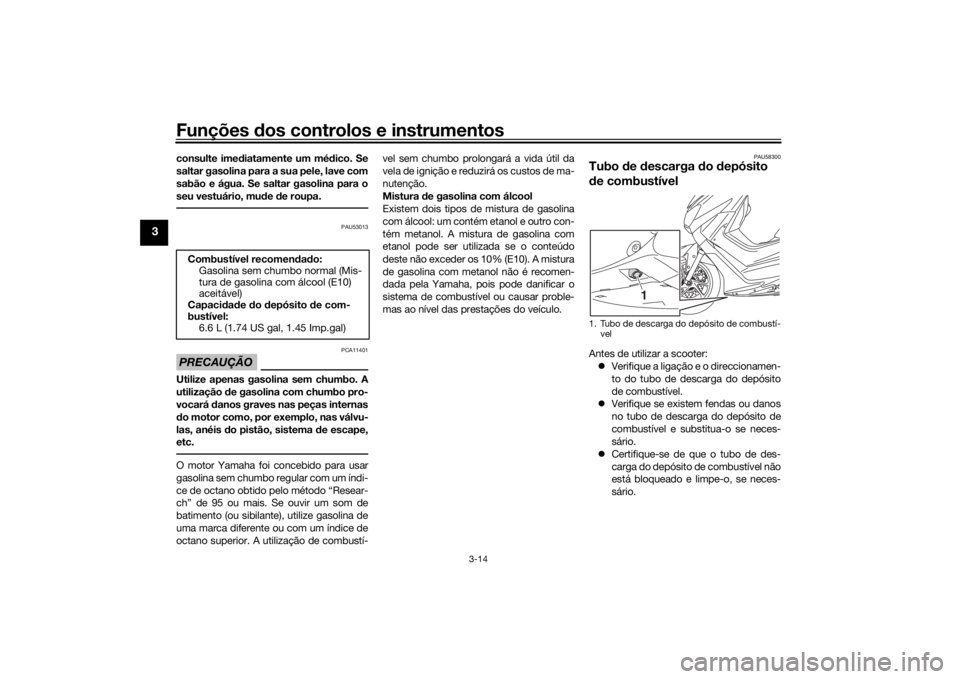

bustível: 6.6 L (1.74 US gal, 1.45 Imp.gal)1. Tubo de descarga do depósito de combustí-
vel
1
U2DSP0P0.book Page 14 Monday, March 30, 2015 5:04 PM
