YAMAHA NMAX 125 2019 Betriebsanleitungen (in German)

Regelmäßige Wartung und Einstellung
6-10
6
2. Die Zündkerze mit dem Zündkerzen-
schlüssel festschrauben und dann
vorschriftsmäßig festziehen.
HINWEIS
Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4…1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.
3. Den Zündkerzenstecker aufsetzen.
HINWEIS
Den Zündkerzenstecker einbauen, sodass
er wie in der Abbildung gezeigt positioniert
ist und das Zündkerzenkabel die umliegen-
den Teile nicht berührt.
4. Die Abdeckungen montieren.
GAU66991
Motoröl und Ölsieb
Der Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem muss in den emp-
fohlenen Abständen, gemäß der Wartungs-
und Schmiertabelle, das Motoröl gewech-
selt und das Ölsieb gereinigt werden.
Ölstand prüfen
1. Das Fahrzeug auf den Hauptständer
stellen. Selbst geringfügige Neigung
zur Seite kann bereits zu einem fal-
schen Messergebnis führen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann
ausschalten.
3. Einige Minuten warten, damit sich das
Öl setzen kann. Dann den Motoröl-
Einfüllschraubverschluss herausdre-
hen, den Motoröl-Messstab abwi-
schen, in die Einfüllöffnung zurückste-
cken (ohne ihn hineinzuschrauben)
und dann wieder herausziehen, um
den Ölstand zu überprüfen.
WARNUNG! Schalldämpfer und
Schalldämpfer-Schutz werden
während ihres Einsatzes sehr heiß.
Um mögliche Verbrennungen zu
vermeiden, den Schalldämpfer und
Schalldämpfer-Schutz vor dem Ab-
nehmen des Öl-Einfüllschraubver-
schlusses abkühlen lassen.
[GWA17810]
HINWEIS
Der Motorölstand sollte sich zwischen der
Spitze des Messstabs und der Maximal-
stand-Markierung befinden.
Anzugsmoment:
Zündkerze:
13 N·m (1.3 kgf·m, 9.4 lb·ft)
1. Zündkerzenstecker
2. Zündkerzenkabel
1
2
UBV3G0G0.book Page 10 Wednesday, October 12, 2016 4:37 PM

Regelmäßige Wartung und Einstellung
6-11
6
4. Wenn sich der Motorölstand nicht
zwischen der Spitze des Messstabs
und der Maximalstand-Markierung
befindet, ausreichend Öl der empfoh-
lenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.
5. Den Messstab in die Einfüllöffnung
stecken und dann den Einfüllschraub-
verschluss fest zudrehen.
Motoröl wechseln und Ölsieb reinigen
1. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann
ausschalten.
2. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.
3. Den Einfüllschraubverschluss und die
Motoröl-Ablassschrauben A und B
herausdrehen, um das Motoröl aus
dem Kurbelgehäuse abzulassen.
ACHTUNG: Beim Herausschrauben
der Motoröl-Ablassschraube B fal-
len der O-Ring, die Druckfeder und
das Ölsieb heraus. Darauf achten,
dass diese Teile nicht verloren ge-
hen.
[GCAT1022]
4. Das Ölsieb in Lösungsmittel auswa-
schen, auf Beschädigung kontrollie-
ren und, falls beschädigt, erneuern.
5. Ölsieb, Druckfeder, neuer O-Ring und
Motoröl-Ablassschraube B montie-
ren.
HINWEIS
Sicherstellen, dass der O-Ring korrekt sitzt.
6. Motoröl-Ablassschraube A mit neuer
Dichtung montieren, und dann die bei-
den Motoröl-Ablassschrauben mit
den vorgegebenen Drehmomenten
festziehen.
7. Die vorgeschriebene Menge des emp-
fohlenen Öls nachfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.
1. Motoröl-Einfüllschraubverschluss
2. Motoröl-Messstab
3. Maximalstand-Markierung
4. Spitze des Motoröl-Messstabs
1
2
3
4
1. Motoröl-Ablassschraube A
2. Dichtung
3. Ölsieb
4. Druckfeder
5. O-Ring
6. Motoröl-Ablassschraube B
Anzugsmoment:
Motoröl-Ablassschraube A:
20 N·m (2.0 kgf·m, 14 lb·ft)
Motoröl-Ablassschraube B:
32 N·m (3.2 kgf·m, 23 lb·ft)
1
3
4
5
6
2
UBV3G0G0.book Page 11 Wednesday, October 12, 2016 4:37 PM

Regelmäßige Wartung und Einstellung
6-12
6
HINWEIS
Verschüttetes Öl auf allen Motorteilen ab-
wischen, nachdem der Motor und die Aus-
puffanlage abgekühlt sind.
ACHTUNG
GCA11621
zUm ein Durchrutschen der Kupp-
lung zu vermeiden (da das Motoröl
auch die Kupplung schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder Öle
von höherer Qualität als vorge-
schrieben. Auch keine Öle der Klas-
se “ENERGY CONSERVING II” oder
höher verwenden.
zDarauf achten, dass keine Fremd-
körper in das Kurbelgehäuse ein-
dringen.
8. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.
9. Den Motor ausschalten, den Ölstand
erneut prüfen und ggf. Öl nachfüllen.
10. Stellen Sie den Ölwechsel-Kilometer-
zähler und die Ölwechsel-Intervallan-
zeige “OIL” zurück. (Siehe Seite 3-6
für das Rückstellverfahren.)
GAU20067
Achsgetriebeöl
Das Achsantriebsgehäuse sollte vor jeder
Fahrt auf Öllecks geprüft werden. Treten
Lecks auf, den Motorroller von einer
Yamaha-Fachwerkstatt überprüfen und re-
parieren lassen. Außerdem muss in den
vorgeschriebenen Abständen, gemäß War-
tungs- und Schmiertabelle, das Achsge-
triebeöl gewechselt werden.
1. Den Motor starten, das Achsgetriebe-
öl einige Minuten während der Fahrt
warm werden lassen und dann den
Motor ausschalten.
2. Den Roller auf den Hauptständer stel-
len.
3. Ein Ölauffanggefäß unter das Achsan-
triebsgehäuse stellen, um das Altöl
aufzufangen.
4. Den Achsgetriebeöl-Einfüllschraub-
verschluss mit seinem O-Ring aus
dem Achsantriebsgehäuse heraus-
drehen.
5. Die Achsgetriebeöl-Ablassschraube
mit ihrer Dichtung herausdrehen und
das Achsgetriebeöl ablassen. Empfohlene Ölsorte:
Siehe Seite 8-1.
Füllmenge:
0.90 L (0.95 US qt, 0.79 Imp.qt)
1. Achsgetriebeöl-Einfüllschraubverschluss
2. O-Ring
1
2
UBV3G0G0.book Page 12 Wednesday, October 12, 2016 4:37 PM

Regelmäßige Wartung und Einstellung
6-13
6
6. Die Achsgetriebeöl-Ablassschraube
mit einer neuen Dichtung einschrau-
ben und anschließend vorschriftsmä-
ßig festziehen.
7. Die vorgeschriebene Menge des emp-
fohlenen Achsgetriebeöls nachfüllen.
WARNUNG! Darauf achten, dass
keine Fremdstoffe ins Getriebege-
häuse eindringen. Sicherstellen,
dass kein Öl auf den Reifen oder
das Rad gelangt.
[GWA11312]
8. Den Achsgetriebeöl-Einfüllschraub-
verschluss mit einem neuen O-Ring
einschrauben und vorschriftsmäßig
festziehen.
9. Das Achsantriebsgehäuse auf Öllecks
prüfen. Tritt irgendwo Öl aus, die Ur-
sache feststellen.
GAU20071
Kühlflüssigkeit
Der Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muss
die Kühlflüssigkeit in den empfohlenen Ab-
ständen, gemäß Wartungs- und Schmierta-
belle, gewechselt werden.
GAUN1090Kühlflüssigkeitsstand prüfen
1. Das Fahrzeug auf den Hauptständer
stellen.
HINWEIS
zDa der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft wer-
den.
zSicherstellen, dass das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst ge-
ringfügige Neigung zur Seite kann be-
reits zu einem falschen Messergebnis
führen.
2. Durch das Schauglas den Kühlflüssig-
keitsstand kontrollieren.
HINWEIS
Der Kühlflüssigkeitsstand sollte sich zwi-
schen der Minimal- und Maximalstand-
Markierung befinden.
1. Achsgetriebeöl-Ablassschraube
2. Dichtung
Anzugsmoment:
Achsgetriebeöl-Ablassschraube:
20 N·m (2.0 kgf·m, 14 lb·ft)
Empfohlene Getriebeölsorte:
Siehe Seite 8-1.
Füllmenge:
0.15 L (0.16 US qt, 0.13 Imp.qt)
12
1. Prüffenster für den Kühlflüssigkeitsstand
2. Maximalstand-Markierung
3. Minimalstand-Markierung
1
2
3
UBV3G0G0.book Page 13 Wednesday, October 12, 2016 4:37 PM

Regelmäßige Wartung und Einstellung
6-14
6
3. Wenn der Kühlflüssigkeitsstand an
oder unter der Minimalstand-Markie-
rung steht, die rechte Fußmatte nach
oben ziehen und entfernen.
4. Die Kühlflüssigkeits-Ausgleichsbehäl-
terabdeckung abnehmen.
5. Den Deckel des Kühlflüssigkeits-Aus-
gleichsbehälters abnehmen, Kühlflüs-
sigkeit bis zur Maximalstand-Markie-
rung nachfüllen, und dann den Deckel
wieder aufsetzen. WARNUNG! Nur
den Kühlflüssigkeits-Ausgleichsbe-
hälterdeckel öffnen. Niemals versu-
chen, den Kühler-Verschlussdeckel
bei heißem Motor abzunehmen.

[GWA15162]
ACHTUNG: Wenn keine
Kühlflüssigkeit zur Verfügung steht,
kann stattdessen destilliertes Was-
ser oder weiches Leitungswasser
benutzt werden. Kein hartes Was-
ser oder Salzwasser verwenden, da
dies dem Motor schadet. Wenn Wasser anstelle von Kühlflüssigkeit
verwendet wurde, tauschen Sie es
so schnell wie möglich durch Kühl-
flüssigkeit aus, da sonst das Kühl-
system nicht gegen Frost und Kor-
rosion geschützt ist. Wenn der
Kühlflüssigkeit Wasser hinzugefügt
wurde, den Frostschutzmittelgehalt
der Kühlflüssigkeit so bald wie
möglich von einer Yamaha-Fach-
werkstatt überprüfen lassen,
da
sonst die Wirksamkeit des Kühlmit-
tels reduziert wird.
[GCA10473]
6. Die Kühlflüssigkeits-Ausgleichsbehäl-
terabdeckung anbringen.
7. Die rechte Fußmatte wieder in ihre ur-
sprüngliche Position bringen und
nach unten drücken, um sie zu si-
chern.
GAU67280Kühlflüssigkeit wechseln
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und ggf. den Motor
abkühlen lassen.
2. Die Abdeckungen A und B abnehmen.
(Siehe Seite 6-7.)
3. Die Kühler-Abdeckung abschrauben.
1. Fußmatte
1. Kühlflüssigkeits-Ausgleichsbehälterabde-
ckung
1
1
1. Kühlflüssigkeits-Ausgleichsbehälterdeckel
Fassungsvermögen des Kühlflüs-
sigkeits-Ausgleichsbehälters (bis
zur Maximalstand-Markierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
1
UBV3G0G0.book Page 14 Wednesday, October 12, 2016 4:37 PM

Regelmäßige Wartung und Einstellung
6-15
6
4. Ein Auffanggefäß unter den Motor
stellen, um die alte Kühlflüssigkeit auf-
zufangen.
5. Den Kühlerverschlussdeckel abneh-
men. WARNUNG! Niemals versu-
chen, den Kühler-Verschlussdeckel
bei heißem Motor abzunehmen.

[GWA10382]
6. Die Ablassschraube mit ihrem O-Ring
herausdrehen und die Kühlflüssigkeit
ablassen.7. Die Ablassschraube mit ihrer Dichtung
herausdrehen und die Kühlflüssigkeit
ablassen.
8. Den Kühlflüssigkeits-Ausgleichsbe-
hälter abschrauben.

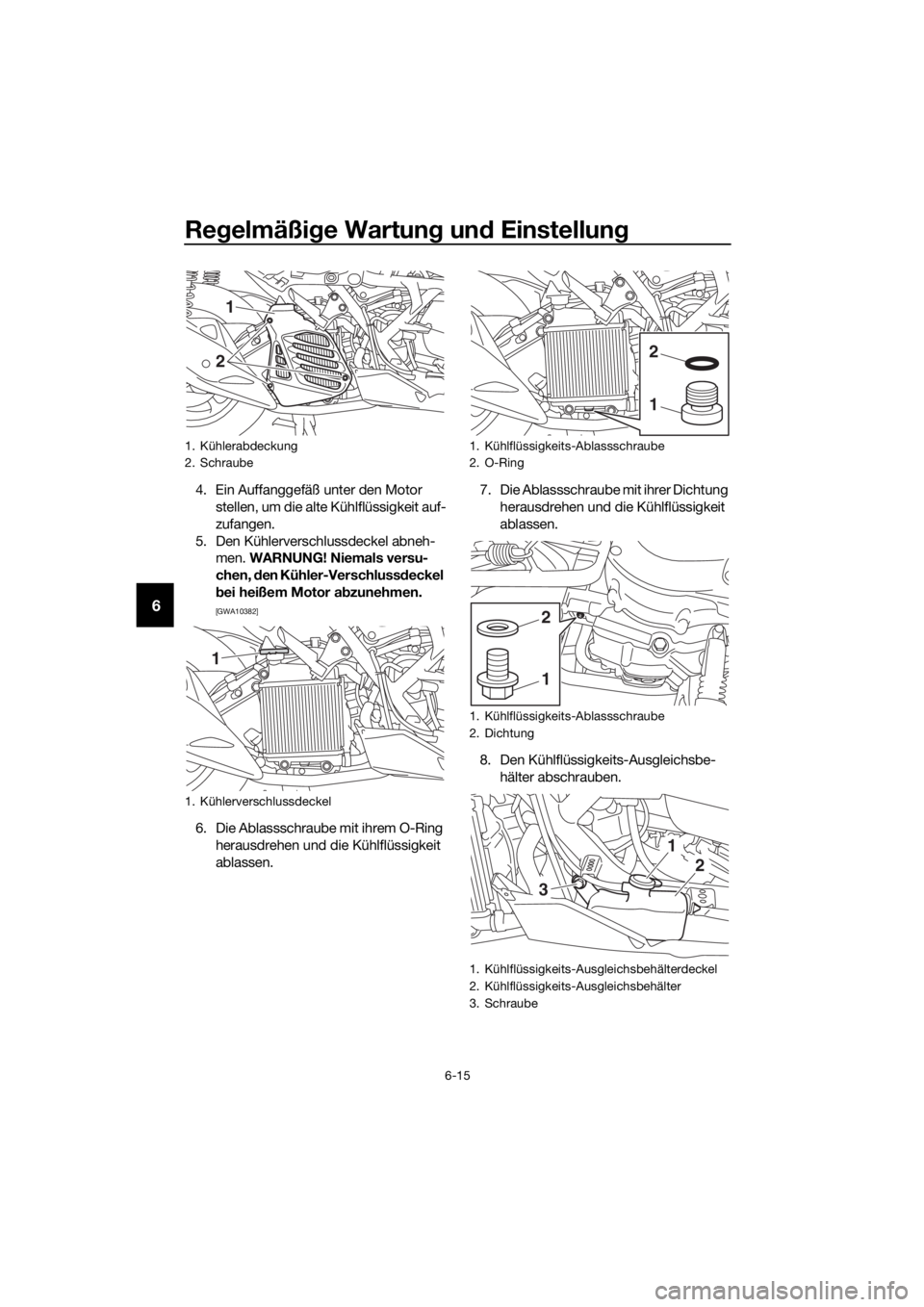

1. Kühlerabdeckung
2. Schraube
1. Kühlerverschlussdeckel
1
2
1
1. Kühlflüssigkeits-Ablassschraube
2. O-Ring
1. Kühlflüssigkeits-Ablassschraube
2. Dichtung
1. Kühlflüssigkeits-Ausgleichsbehälterdeckel
2. Kühlflüssigkeits-Ausgleichsbehälter
3. Schraube
1
2
1
2
1
2
3
UBV3G0G0.book Page 15 Wednesday, October 12, 2016 4:37 PM

Regelmäßige Wartung und Einstellung
6-16
6
9. Den Ausgleichsbehälterdeckel abneh-
men und dann den Kühlflüssigkeits-
Ausgleichsbehälter auf den Kopf stel-
len, um ihn zu entleeren.
10. Nach dem Ablassen der Kühlflüssig-
keit das Kühlsystem gründlich mit
sauberem Leitungswasser spülen.
11. Den Kühlflüssigkeits-Ausgleichsbe-
hälter festschrauben.
12. Die Kühlflüssigkeits-Ablassschraube
mit einer neuen Dichtung einschrau-
ben und anschließend vorschriftsmä-
ßig festziehen.
13. Die Flüssigkeits-Ablassschraube und
ihren neuen O-Ring einsetzen.
14. Die empfohlene Kühlflüssigkeit bis zur
Maximalstand-Markierung in den
Ausgleichsbehälter gießen und dann
den Deckel anbringen.
15. Die empfohlene Kühlflüssigkeit in den
Kühler füllen, bis er voll ist.
16. Den Kühlerverschlussdeckel aufset-
zen, den Motor anlassen, einige Minu-
ten lang warmlaufen lassen und an-
schließend abstellen.17. Den Kühlerverschlussdeckel abneh-
men und den Kühlflüssigkeitsstand im
Kühler überprüfen. Falls erforderlich,
ausreichend Kühlflüssigkeit bis zum
oberen Rand des Kühlers nachfüllen
und dann den Kühlerverschlussdeckel
wieder aufsetzen.
18. Den Motor anlassen und das Fahr-
zeug auf Kühlflüssigkeitslecks über-
prüfen. Treten Lecks auf, das Kühl-
system von einer Yamaha-
Fachwerkstatt überprüfen lassen.
19. Die Schrauben einsetzen und anzie-
hen, um die Kühler-Abdeckung einzu-
bauen.
20. Die Abdeckungen montieren. Anzugsmoment:
Kühlflüssigkeits-Ablassschraube:
10 N·m (1.0 kgf·m, 7.2 lb·ft)
Mischungsverhältnis Frostschutz-
mittel/Wasser:
1:1
Empfohlenes Frostschutzmittel:
Hochwertiges Frostschutzmittel auf
Äthylenglykolbasis mit Korrosions-
schutz-Additiv für Aluminiummoto-
ren
Füllmenge:
Kühler (einschließlich aller Kanäle):
0.46 L (0.49 US qt, 0.40 Imp.qt)
Kühlflüssigkeits-Ausgleichsbehäl-
ter (bis zur Maximalstand-Markie-
rung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
UBV3G0G0.book Page 16 Wednesday, October 12, 2016 4:37 PM

Regelmäßige Wartung und Einstellung
6-17
6
GAU67174
Filtereinsätze von Luftfilter und
Riementriebgehäuse-Luftfilter
Der Luftfiltereinsatz sollte ersetzt und der
Riementriebgehäuse-Filtereinsatz sollte
gereinigt werden gemäß den empfohlenen
Intervallen in der Wartungs- und
Schmiertabelle. Bei übermäßig staubigem
oder feuchtem Einsatz sind die Filter häufi-
ger zu warten. Der Luftfiltergehäuse-Ab-
lassschlauch und der Keilriementriebge-
häuse-Luftfilter-Ablassschlauch müssen
regelmäßig überprüft und falls nötig, gerei-
nigt werden.
Luftfiltergehäuse-Ablassschlauch reini-
gen
1. Den Schlauch auf der Rückseite des
Luftfiltergehäuses auf angesammelten
Schmutz oder Wasser kontrollieren.
2. Bei Ansammlung von Wasser oder
Schmutz den Ablassschlauch von der
Klemme entfernen, gründlich reinigen
und dann wieder anschließen.
HINWEIS
Wenn Schmutz oder Wasser im Ablass-
schlauch gefunden wurden, unbedingt den
Luftfiltereinsatz auf übermäßige Ver-
schmutzung oder Beschädigung überprü-
fen und, falls erforderlich, erneuern.
Luftfiltereinsatz ersetzen
1. Das Fahrzeug auf den Hauptständer
stellen.
2. Den Luftfilter-Gehäusedeckel ab-
schrauben.
3. Den Luftfiltereinsatz herausziehen.
4. Einen neuen Luftfiltereinsatz in das
Luftfiltergehäuse einsetzen.
ACHTUNG: Sicherstellen, dass der
Luftfiltereinsatz korrekt im Luftfil-
tergehäuse eingesetzt ist. Der Mo-
tor sollte niemals ohne eingebauten
Luftfiltereinsatz betrieben werden,
da sonst der (die) Kolben und/oder
Zylinder stärkerem Verschleiß un-
terliegen.
[GCA10482]

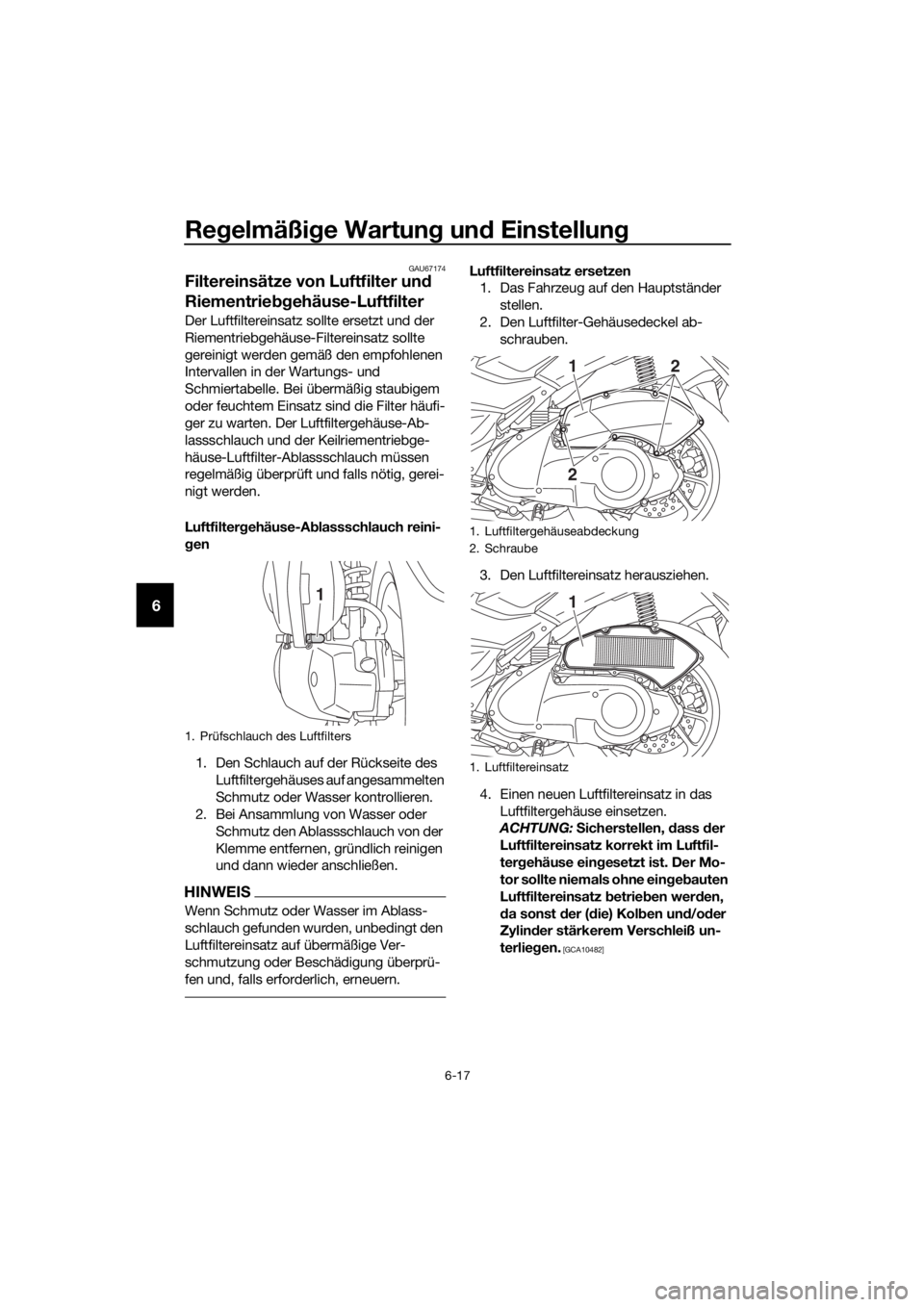

1. Prüfschlauch des Luftfilters
1
1. Luftfiltergehäuseabdeckung
2. Schraube
1. Luftfiltereinsatz
2
21
1
UBV3G0G0.book Page 17 Wednesday, October 12, 2016 4:37 PM

Regelmäßige Wartung und Einstellung
6-18
6
ACHTUNG
GCA21220
zDer Luftfiltereinsatz sollte in den
empfohlenen Abständen gemäß
Wartungs- und Schmiertabelle er-
setzt werden.
zDer Luftfiltereinsatz muss bei über-
mäßig feuchtem oder staubigem
Einsatz häufiger erneuert werden.
zLuftfiltereinsätze nicht mit Druck-
luft reinigen.
5. Den Luftfilter-Gehäusedeckel fest-
schrauben.
Keilriemengehäuse-Ablassschlauch rei-
nigen
1. Den Schlauch auf der Rückseite des
Keilriementriebgehäuses auf ange-
sammelten Schmutz oder Wasser
kontrollieren.
2. Bei Ansammlung von Wasser oder
Schmutz den Ablassschlauch von der
Klemme entfernen, gründlich reinigen
und dann wieder anschließen.
HINWEIS
Wenn Schmutz oder Wasser im Ablass-
schlauch gefunden wurden, unbedingt den
Luftfiltereinsatz des Keilriementriebgehäu-
ses auf übermäßige Verschmutzung oder
Beschädigung überprüfen und, falls erfor-
derlich, reinigen oder erneuern.
Den Filtereinsatz des Riementriebge-
häuse-Luftfilters reinigen
1. Das Fahrzeug auf den Hauptständer
stellen.
2. Die Schrauben entfernen und dann
die Abdeckung des Keilriementrieb-
gehäuse-Luftfiltereinsatzes nach au-
ßen und vom Keilriementriebgehäuse
weg ziehen.
3. Den Riementriebgehäuse-Filterein-
satz herausziehen und dann mit Lö-
sungsmittel reinigen. Nach der Reini-
gung das verbliebene Lösungsmittel
aus dem Einsatz ausdrücken.
WARNUNG! Nur ein für das Teil vor-
gesehene Reinigungsmittel ver-
wenden. Um Brand- und Explosi-
onsgefahr zu vermeiden, kein
Benzin oder Lösungsmittel mit
niedrigem Flammpunkt verwenden.

[GWA10432]
ACHTUNG: Um eine Be-
schädigung des Filtereinsatzes zu
vermeiden, gehen Sie vorsichtig
und sorgsam mit ihm um und ver-
drehen Sie ihn nicht.
[GCA10522]
1. Keilriemengehäuse-Ablassschlauch
1
1. Luftfiltereinsatzabdeckung des Keilriemen-
gehäuses
2. Schraube
2
2
1
UBV3G0G0.book Page 18 Wednesday, October 12, 2016 4:37 PM

Regelmäßige Wartung und Einstellung
6-19
6

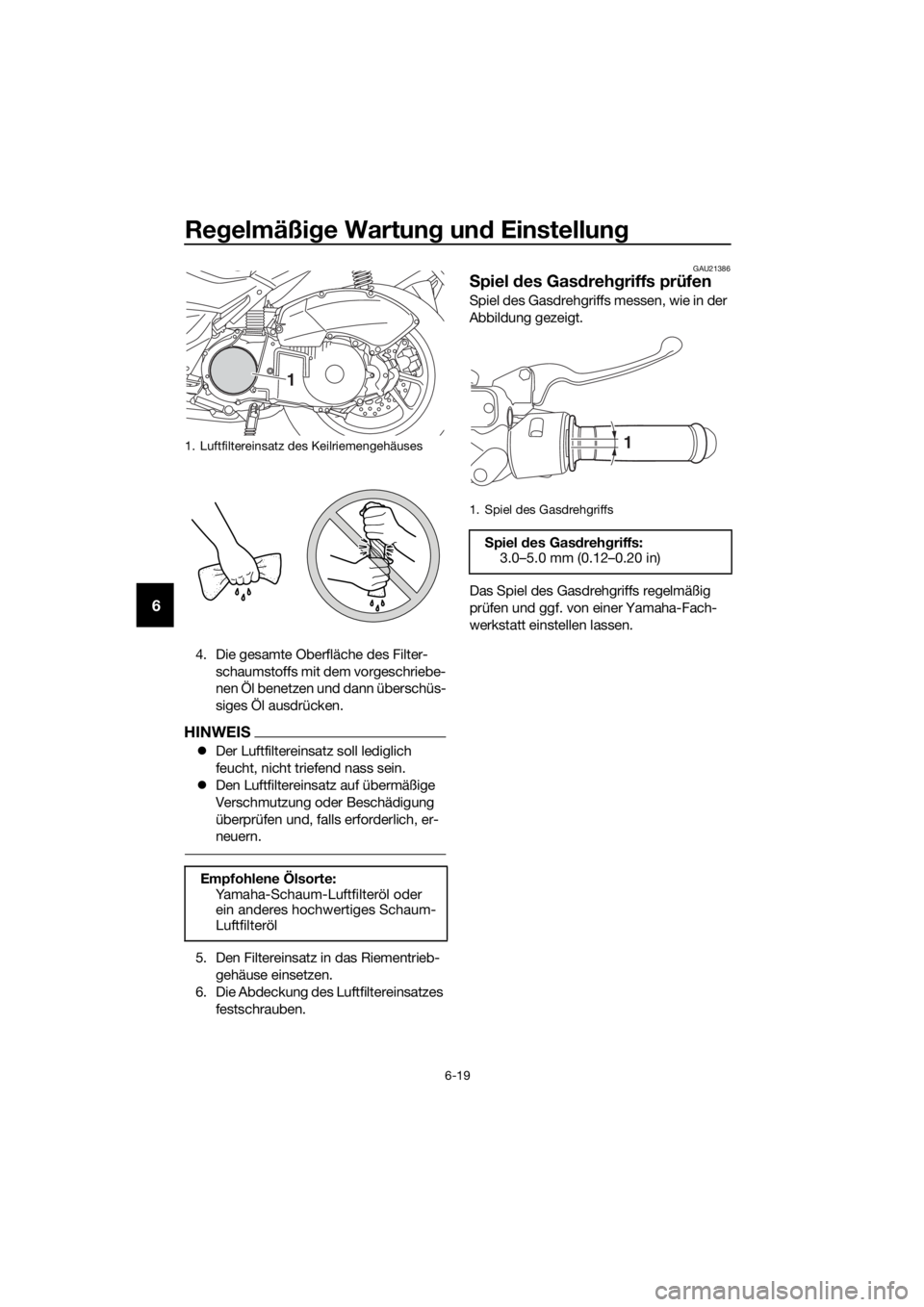

4. Die gesamte Oberfläche des Filter-
schaumstoffs mit dem vorgeschriebe-
nen Öl benetzen und dann überschüs-
siges Öl ausdrücken.
HINWEIS
zDer Luftfiltereinsatz soll lediglich
feucht, nicht triefend nass sein.
zDen Luftfiltereinsatz auf übermäßige
Verschmutzung oder Beschädigung
überprüfen und, falls erforderlich, er-
neuern.
5. Den Filtereinsatz in das Riementrieb-
gehäuse einsetzen.
6. Die Abdeckung des Luftfiltereinsatzes
festschrauben.
GAU21386
Spiel des Gasdrehgriffs prüfen
Spiel des Gasdrehgriffs messen, wie in der
Abbildung gezeigt.
Das Spiel des Gasdrehgriffs regelmäßig
prüfen und ggf. von einer Yamaha-Fach-
werkstatt einstellen lassen.
1. Luftfiltereinsatz des Keilriemengehäuses
Empfohlene Ölsorte:
Yamaha-Schaum-Luftfilteröl oder
ein anderes hochwertiges Schaum-
Luftfilteröl
1
1. Spiel des Gasdrehgriffs
Spiel des Gasdrehgriffs:
3.0–5.0 mm (0.12–0.20 in)
1
UBV3G0G0.book Page 19 Wednesday, October 12, 2016 4:37 PM
