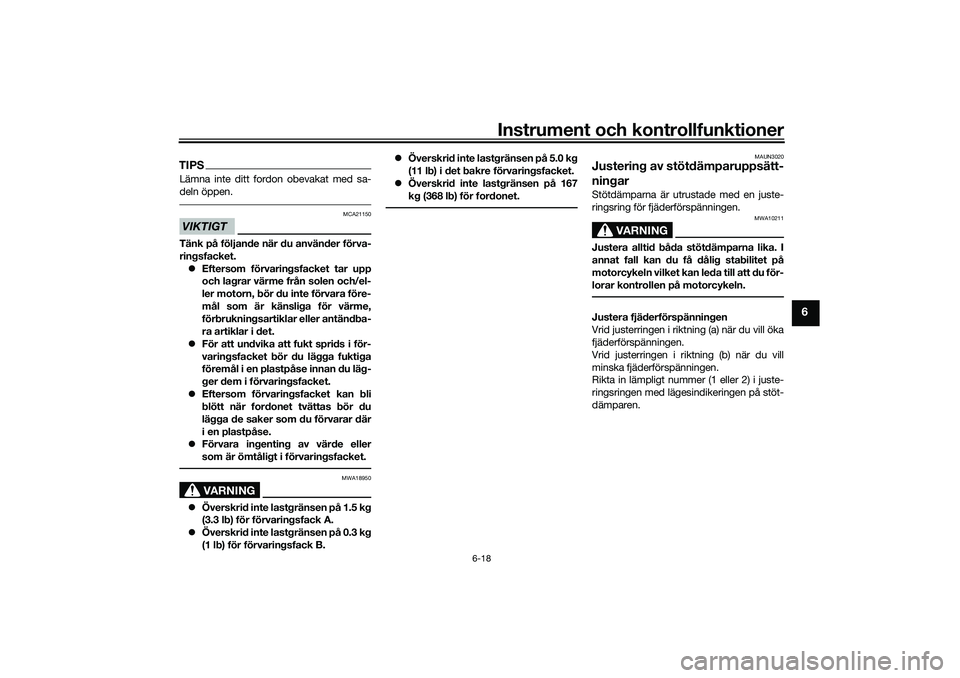

Instrument och kontrollfunktioner
6-18
6
TIPSLämna inte ditt fordon obevakat med sa-
deln öppen.VIKTIGT
MCA21150
Tänk på följande när du använder förva-
ringsfacket.
Eftersom förvaringsfacket tar upp
och lagrar värme från solen och/el-
ler motorn, bör du inte förvara före-
mål som är känsliga för värme,
förbrukningsartiklar eller antändba-
ra artiklar i det.
För att undvika att fukt sprids i för-
varingsfacket bör du lägga fuktiga
föremål i en plastpåse innan du läg-
ger dem i förvaringsfacket.
Eftersom förvaringsfacket kan bli
blött när fordonet tvättas bör du
lägga de saker som du förvarar där
i en plastpåse.
Förvara ingenting av värde eller
som är ömtåligt i förvaringsfacket.
VARNING
MWA18950
Överskrid inte lastgränsen på 1.5 kg
(3.3 lb) för förvaringsfack A.
Överskrid inte lastgränsen på 0.3 kg
(1 lb) för förvaringsfack B.Överskrid inte lastgränsen på 5.0 kg
(11 lb) i det bakre förvaringsfacket.
Överskrid inte lastgränsen på 167
kg (368 lb) för fordonet.
MAUN3020
Justering av stötdämparuppsätt-
ningarStötdämparna är utrustade med en juste-
ringsring för fjäderförspänningen.
VARNING
MWA10211
Justera alltid båda stötdämparna lika. I
annat fall kan du få dålig stabilitet på
motorcykeln vilket kan leda till att du för-
lorar kontrollen på motorcykeln.Justera fjäderförspänningen
Vrid justerringen i riktning (a) när du vill öka
fjäderförspänningen.
Vrid justerringen i riktning (b) när du vill
minska fjäderförspänningen.
Rikta in lämpligt nummer (1 eller 2) i juste-
ringsringen med lägesindikeringen på stöt-
dämparen.
UBALM0M0.book Page 18 Thursday, October 1, 2020 4:28 PM

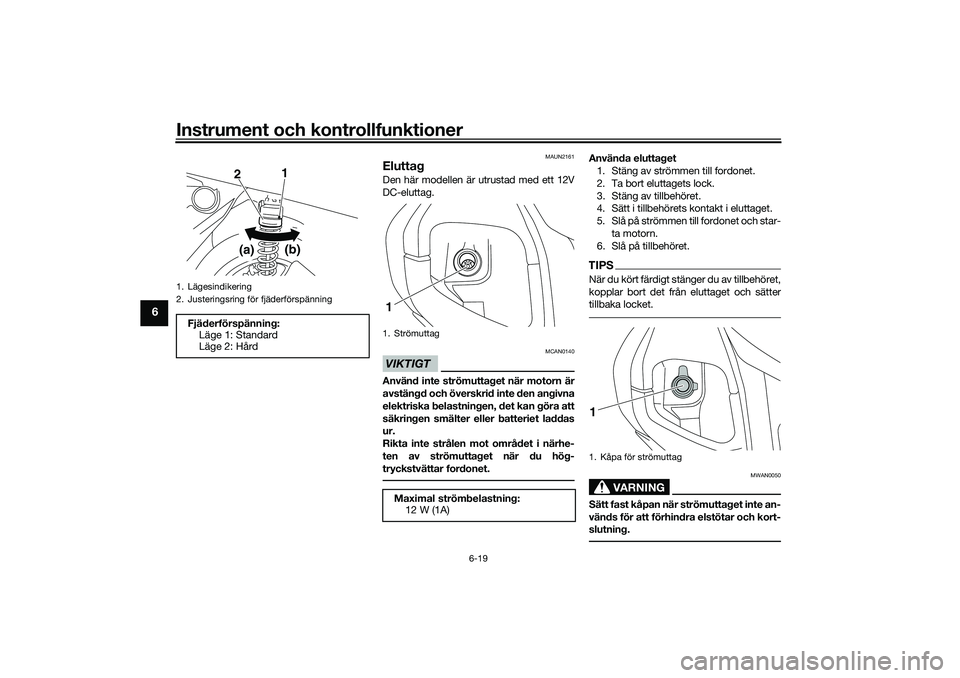

Instrument och kontrollfunktioner
6-19
6
MAUN2161
EluttagDen här modellen är utrustad med ett 12V
DC-eluttag.VIKTIGT
MCAN0140
Använd inte strömuttaget när motorn är
avstängd och överskrid inte den angivna
elektriska belastningen, det kan göra att
säkringen smälter eller batteriet laddas
ur.
Rikta inte strålen mot området i närhe-
ten av strömuttaget när du hög-
tryckstvättar fordonet.
Använda eluttaget
1. Stäng av strömmen till fordonet.
2. Ta bort eluttagets lock.
3. Stäng av tillbehöret.
4. Sätt i tillbehörets kontakt i eluttaget.
5. Slå på strömmen till fordonet och star-
ta motorn.
6. Slå på tillbehöret.TIPSNär du kört färdigt stänger du av tillbehöret,
kopplar bort det från eluttaget och sätter
tillbaka locket.
VARNING
MWAN0050
Sätt fast kåpan när strömuttaget inte an-
vänds för att förhindra elstötar och kort-
slutning.
1. Lägesindikering
2. Justeringsring för fjäderförspänningFjäderförspänning:
Läge 1: Standard
Läge 2: Hård
21
(a)(b)
1. StrömuttagMaximal strömbelastning:
12 W (1A)1
1. Kåpa för strömuttag1
UBALM0M0.book Page 19 Thursday, October 1, 2020 4:28 PM

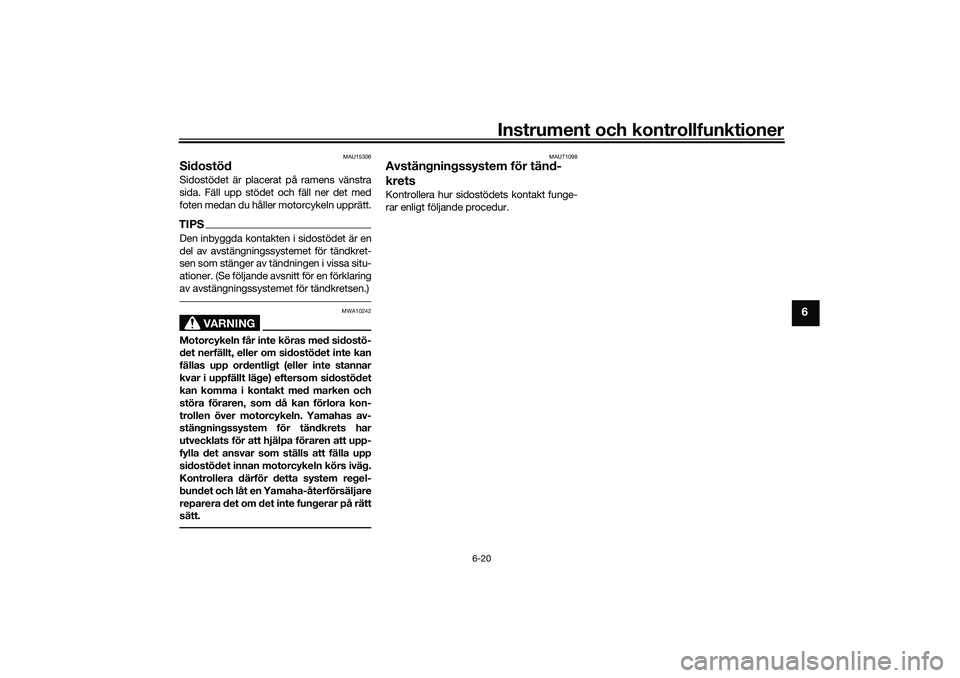

Instrument och kontrollfunktioner
6-20
6
MAU15306
SidostödSidostödet är placerat på ramens vänstra
sida. Fäll upp stödet och fäll ner det med
foten medan du håller motorcykeln upprätt.TIPSDen inbyggda kontakten i sidostödet är en
del av avstängningssystemet för tändkret-
sen som stänger av tändningen i vissa situ-
ationer. (Se följande avsnitt för en förklaring
av avstängningssystemet för tändkretsen.)
VARNING
MWA10242
Motorcykeln får inte köras med sidostö-
det nerfällt, eller om sidostödet inte kan
fällas upp ordentligt (eller inte stannar
kvar i uppfällt läge) eftersom sidostödet
kan komma i kontakt med marken och
störa föraren, som då kan förlora kon-
trollen över motorcykeln. Yamahas av-
stängningssystem för tändkrets har
utvecklats för att hjälpa föraren att upp-
fylla det ansvar som ställs att fälla upp
sidostödet innan motorcykeln körs iväg.
Kontrollera därför detta system regel-
bundet och låt en Yamaha-återförsäljare
reparera det om det inte fungerar på rätt
sätt.
MAUT1098
Avstängningssystem för tänd-
kretsKontrollera hur sidostödets kontakt funge-
rar enligt följande procedur.
UBALM0M0.book Page 20 Thursday, October 1, 2020 4:28 PM

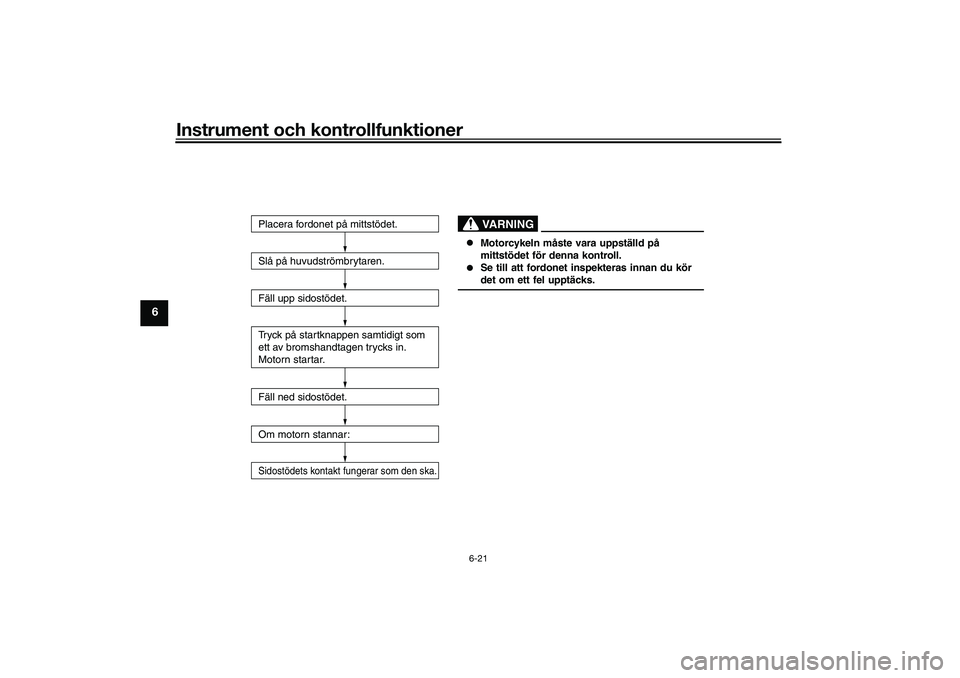

Instrument och kontrollfunktioner
6-21
6
Slå på huvudströmbrytaren.
Fäll upp sidostödet.
Tryck på startknappen samtidigt som
ett av bromshandtagen trycks in.
Motorn startar.
Fäll ned sidostödet.
Om motorn stannar:Sidostödets kontakt fungerar som den ska.
VARNING
Placera fordonet på mittstödet.
Motorcykeln måste vara uppställd på
mittstödet för denna kontroll.
Se till att fordonet inspekteras innan du kör
det om ett fel upptäcks.
UBALM0M0.book Page 21 Thursday, October 1, 2020 4:28 PM

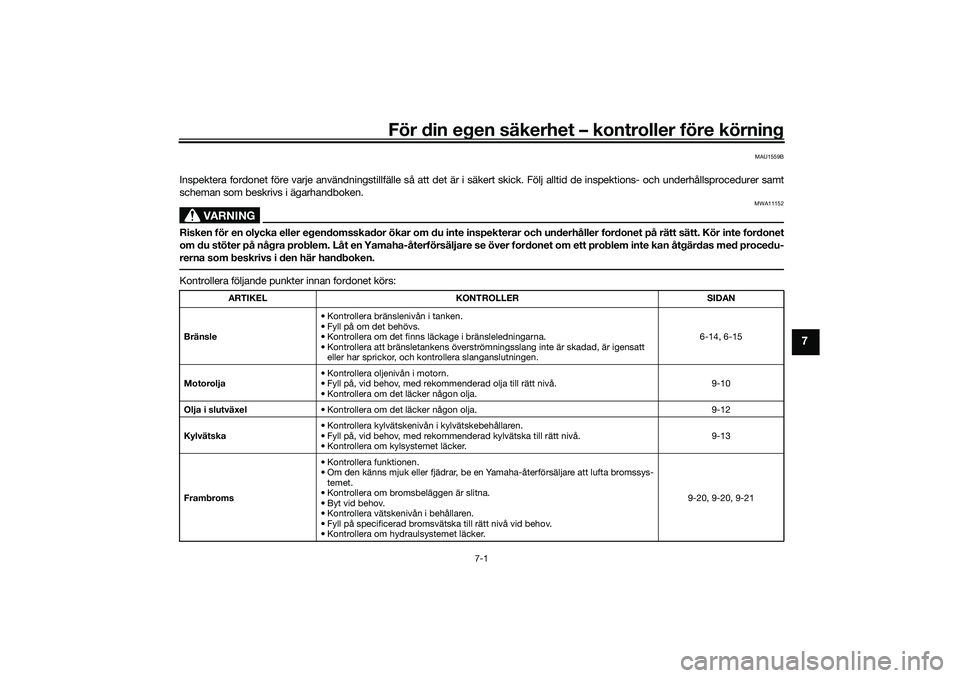

För din egen säkerhet – kontroller före körning
7-1
7
MAU1559B
Inspektera fordonet före varje användningstillfälle så att det är i säkert skick. Följ alltid de inspektions- och underhållsprocedurer samt
scheman som beskrivs i ägarhandboken.
VARNING
MWA11152
Risken för en olycka eller egendomsskador ökar om du inte inspekterar och underhåller fordonet på rätt sätt. Kör inte fordonet
om du stöter på några problem. Låt en Yamaha-återförsäljare se över fordonet om ett problem inte kan åtgärdas med procedu-
rerna som beskrivs i den här handboken.Kontrollera följande punkter innan fordonet körs:
ARTIKEL KONTROLLER SIDAN
Bränsle• Kontrollera bränslenivån i tanken.
• Fyll på om det behövs.
• Kontrollera om det finns läckage i bränsleledningarna.
• Kontrollera att bränsletankens överströmningsslang inte är skadad, är igensatt
eller har sprickor, och kontrollera slanganslutningen.6-14, 6-15
Motorolja• Kontrollera oljenivån i motorn.
• Fyll på, vid behov, med rekommenderad olja till rätt nivå.
• Kontrollera om det läcker någon olja.9-10
Olja i slutväxel• Kontrollera om det läcker någon olja. 9-12
Kylvätska• Kontrollera kylvätskenivån i kylvätskebehållaren.
• Fyll på, vid behov, med rekommenderad kylvätska till rätt nivå.
• Kontrollera om kylsystemet läcker.9-13
Frambroms• Kontrollera funktionen.
• Om den känns mjuk eller fjädrar, be en Yamaha-återförsäljare att lufta bromssys-
temet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker.9-20, 9-20, 9-21
UBALM0M0.book Page 1 Thursday, October 1, 2020 4:28 PM

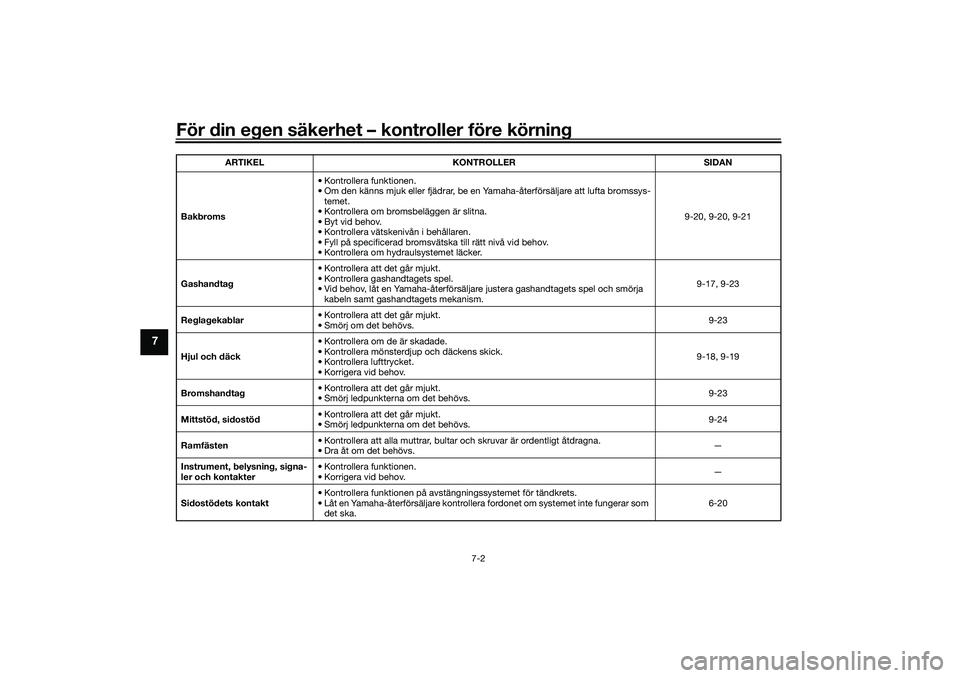

För din egen säkerhet – kontroller före körning
7-2
7
Bakbroms• Kontrollera funktionen.
• Om den känns mjuk eller fjädrar, be en Yamaha-återförsäljare att lufta bromssys-
temet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker.9-20, 9-20, 9-21
Gashandtag• Kontrollera att det går mjukt.
• Kontrollera gashandtagets spel.
• Vid behov, låt en Yamaha-återförsäljare justera gashandtagets spel och smörja
kabeln samt gashandtagets mekanism.9-17, 9-23
Reglagekablar• Kontrollera att det går mjukt.
•Smörj om det behövs.9-23
Hjul och däck• Kontrollera om de är skadade.
• Kontrollera mönsterdjup och däckens skick.
• Kontrollera lufttrycket.
• Korrigera vid behov.9-18, 9-19
Bromshandtag• Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs.9-23
Mittstöd, sidostöd• Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs.9-24
Ramfästen• Kontrollera att alla muttrar, bultar och skruvar är ordentligt åtdragna.
• Dra åt om det behövs.—
Instrument, belysning, signa-
ler och kontakter• Kontrollera funktionen.
• Korrigera vid behov.—
Sidostödets kontakt • Kontrollera funktionen på avstängningssystemet för tändkrets.
• Låt en Yamaha-återförsäljare kontrollera fordonet om systemet inte fungerar som
det ska.6-20 ARTIKEL KONTROLLER SIDAN
UBALM0M0.book Page 2 Thursday, October 1, 2020 4:28 PM

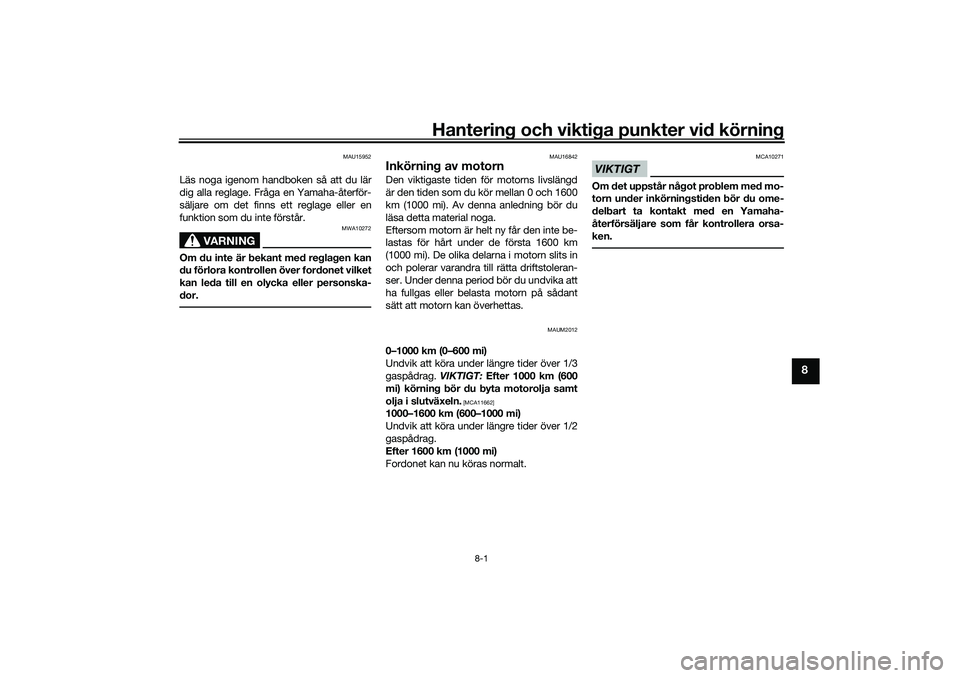

Hantering och viktiga punkter vid körning
8-1
8
MAU15952
Läs noga igenom handboken så att du lär
dig alla reglage. Fråga en Yamaha-återför-
säljare om det finns ett reglage eller en
funktion som du inte förstår.
VARNING
MWA10272
Om du inte är bekant med reglagen kan
du förlora kontrollen över fordonet vilket
kan leda till en olycka eller personska-
dor.
MAU16842
Inkörning av motornDen viktigaste tiden för motorns livslängd
är den tiden som du kör mellan 0 och 1600
km (1000 mi). Av denna anledning bör du
läsa detta material noga.
Eftersom motorn är helt ny får den inte be-
lastas för hårt under de första 1600 km
(1000 mi). De olika delarna i motorn slits in
och polerar varandra till rätta driftstoleran-
ser. Under denna period bör du undvika att
ha fullgas eller belasta motorn på sådant
sätt att motorn kan överhettas.
MAUM2012
0–1000 km (0–600 mi)
Undvik att köra under längre tider över 1/3
gaspådrag. VIKTIGT: Efter 1000 km (600
mi) körning bör du byta motorolja samt
olja i slutväxeln.
[MCA11662]
1000–1600 km (600–1000 mi)
Undvik att köra under längre tider över 1/2
gaspådrag.
Efter 1600 km (1000 mi)
Fordonet kan nu köras normalt.
VIKTIGT
MCA10271
Om det uppstår något problem med mo-
torn under inkörningstiden bör du ome-
delbart ta kontakt med en Yamaha-
återförsäljare som får kontrollera orsa-
ken.
UBALM0M0.book Page 1 Thursday, October 1, 2020 4:28 PM

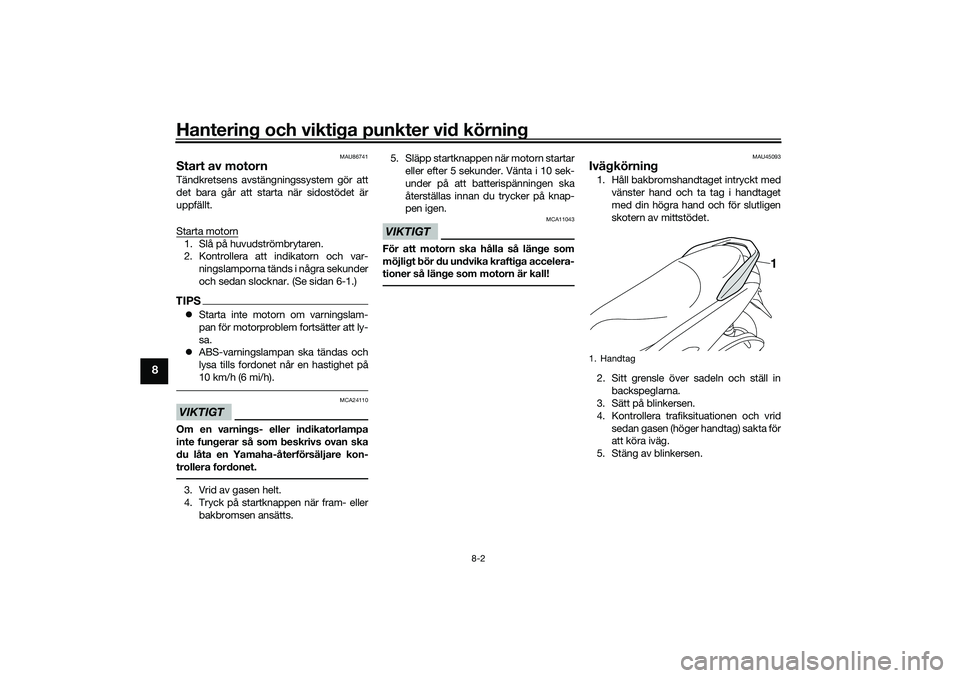

Hantering och viktiga punkter vid körning
8-2
8
MAU86741
Start av motornTändkretsens avstängningssystem gör att
det bara går att starta när sidostödet är
uppfällt.
Starta motorn1. Slå på huvudströmbrytaren.
2. Kontrollera att indikatorn och var-
ningslamporna tänds i några sekunder
och sedan slocknar. (Se sidan 6-1.)TIPSStarta inte motorn om varningslam-
pan för motorproblem fortsätter att ly-
sa.
ABS-varningslampan ska tändas och
lysa tills fordonet når en hastighet på
10 km/h (6 mi/h).VIKTIGT
MCA24110
Om en varnings- eller indikatorlampa
inte fungerar så som beskrivs ovan ska
du låta en Yamaha-återförsäljare kon-
trollera fordonet.3. Vrid av gasen helt.
4. Tryck på startknappen när fram- eller
bakbromsen ansätts.5. Släpp startknappen när motorn startar
eller efter 5 sekunder. Vänta i 10 sek-
under på att batterispänningen ska
återställas innan du trycker på knap-
pen igen.
VIKTIGT
MCA11043
För att motorn ska hålla så länge som
möjligt bör du undvika kraftiga accelera-
tioner så länge som motorn är kall!
MAU45093
Ivägkörning1. Håll bakbromshandtaget intryckt med
vänster hand och ta tag i handtaget
med din högra hand och för slutligen
skotern av mittstödet.
2. Sitt grensle över sadeln och ställ in
backspeglarna.
3. Sätt på blinkersen.
4. Kontrollera trafiksituationen och vrid
sedan gasen (höger handtag) sakta för
att köra iväg.
5. Stäng av blinkersen.1. Handtag
1
UBALM0M0.book Page 2 Thursday, October 1, 2020 4:28 PM

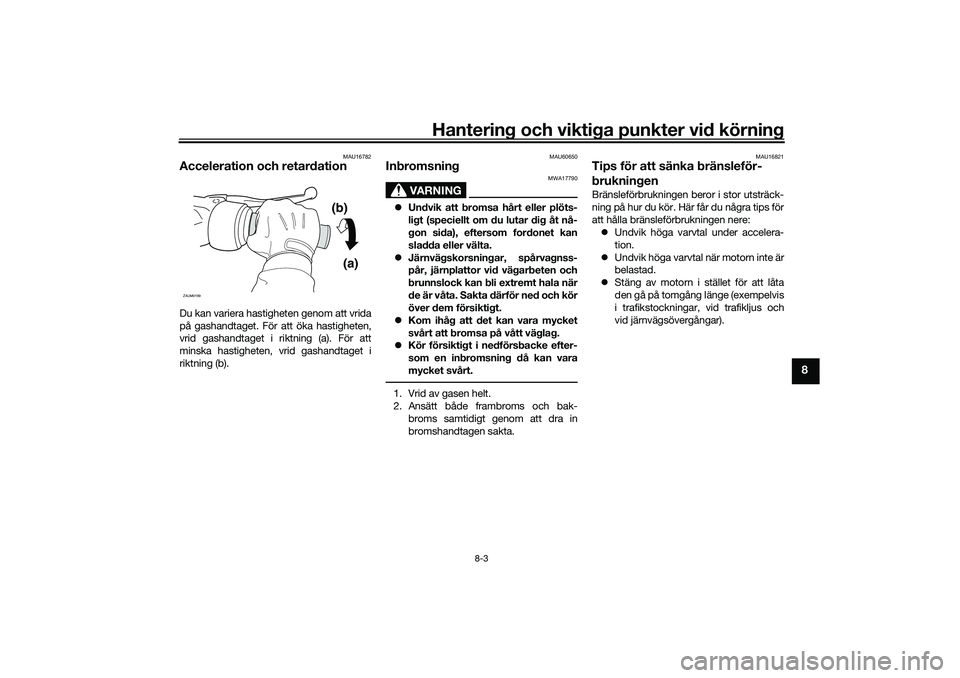

Hantering och viktiga punkter vid körning
8-3
8
MAU16782
Acceleration och retardationDu kan variera hastigheten genom att vrida
på gashandtaget. För att öka hastigheten,
vrid gashandtaget i riktning (a). För att
minska hastigheten, vrid gashandtaget i
riktning (b).
MAU60650
Inbromsning
VARNING
MWA17790
Undvik att bromsa hårt eller plöts-
ligt (speciellt om du lutar dig åt nå-
gon sida), eftersom fordonet kan
sladda eller välta.
Järnvägskorsningar, spårvagnss-
pår, järnplattor vid vägarbeten och
brunnslock kan bli extremt hala när
de är våta. Sakta därför ned och kör
över dem försiktigt.
Kom ihåg att det kan vara mycket
svårt att bromsa på vått väglag.
Kör försiktigt i nedförsbacke efter-
som en inbromsning då kan vara
mycket svårt.1. Vrid av gasen helt.
2. Ansätt både frambroms och bak-
broms samtidigt genom att dra in
bromshandtagen sakta.
MAU16821
Tips för att sänka bränsleför-
brukningenBränsleförbrukningen beror i stor utsträck-
ning på hur du kör. Här får du några tips för
att hålla bränsleförbrukningen nere:
Undvik höga varvtal under accelera-
tion.
Undvik höga varvtal när motorn inte är
belastad.
Stäng av motorn i stället för att låta
den gå på tomgång länge (exempelvis
i trafikstockningar, vid trafikljus och
vid järnvägsövergångar).
(b)
(a)
ZAUM0199
UBALM0M0.book Page 3 Thursday, October 1, 2020 4:28 PM

Hantering och viktiga punkter vid körning
8-4
8
MAUW4891
Parkering Stäng av stopp- och startsystemet och
stäng sedan av motorn när du ska parkera.
Kom ihåg att stänga av den smarta nyckeln
och ta den med dig när du har stängt av hu-
vudströmbrytaren.
VARNING
MWA18840
Eftersom motorn och avgasröret
kan bli mycket varma bör du inte
parkera där fotgängare eller barn
kan nudda delarna och få bränn-
skador.
Parkera inte i en backe eller på
mjukt underlag eftersom fordonet
då kan välta, vilket ökar risken för
bränsleläckor och brand.
Parkera inte i närheten av gräs eller
andra material som kan fatta eld.
Om stopp- och startsystemet läm-
nas påslaget kan batteriet laddas ur
och det kanske inte går att starta
om motorn på grund av för låg bat-
terispänning.TIPSÄven om fordonet är parkerat på ett ställe
som åtskiljs av ett staket eller ett skyltföns-
ter i en butik kan andra människor starta
motorn och köra fordonet om den smartanyckeln är inom räckvidd. Stäng av den
smarta nyckeln när du lämnar fordonet. (Se
sidan 3-8.)UBALM0M0.book Page 4 Thursday, October 1, 2020 4:28 PM
