YAMAHA NMAX 125 2021 Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
9-18
9

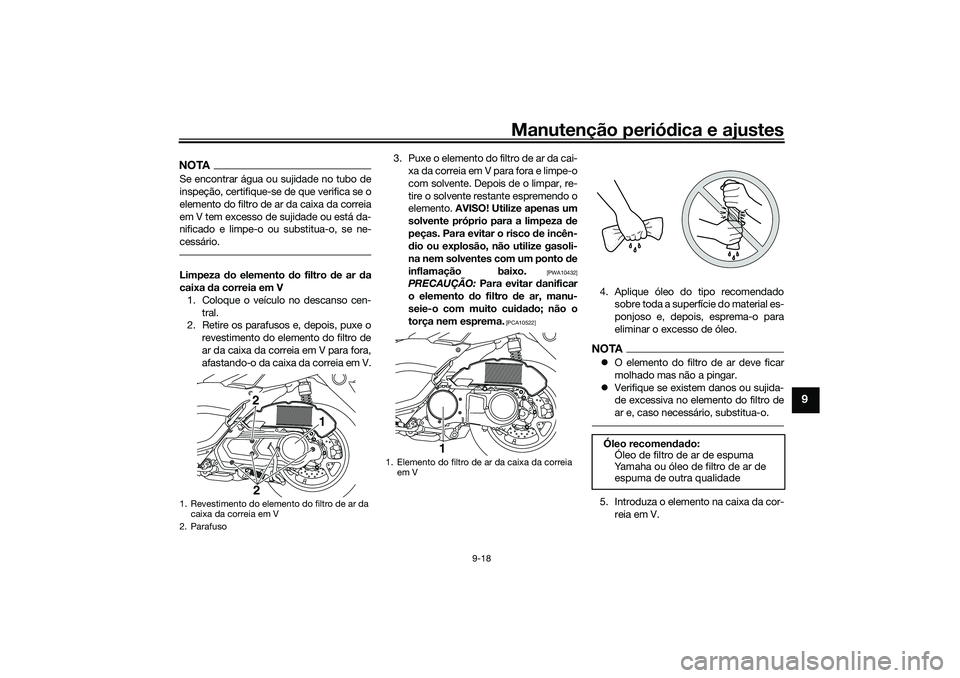

NOTASe encontrar água ou sujidade no tubo de
inspeção, certifique-se de que verifica se o
elemento do filtro de ar da caixa da correia
em V tem excesso de sujidade ou está da-
nificado e limpe-o ou substitua-o, se ne-
cessário.Limpeza do elemento do filtro de ar da
caixa da correia em V
1. Coloque o veículo no descanso cen-
tral.
2. Retire os parafusos e, depois, puxe o
revestimento do elemento do filtro de
ar da caixa da correia em V para fora,
afastando-o da caixa da correia em V.3. Puxe o elemento do filtro de ar da cai-
xa da correia em V para fora e limpe-o
com solvente. Depois de o limpar, re-
tire o solvente restante espremendo o
elemento. AVISO! Utilize apenas um
solvente próprio para a limpeza de
peças. Para evitar o risco de incên-
dio ou explosão, não utilize gasoli-
na nem solventes com um ponto de
inflamação baixo.
[PWA10432]
PRECAUÇÃO: Para evitar danificar
o elemento do filtro de ar, manu-
seie-o com muito cuidado; não o
torça nem esprema.
[PCA10522]
4. Aplique óleo do tipo recomendado
sobre toda a superfície do material es-
ponjoso e, depois, esprema-o para
eliminar o excesso de óleo.NOTAO elemento do filtro de ar deve ficar
molhado mas não a pingar.
Verifique se existem danos ou sujida-
de excessiva no elemento do filtro de
ar e, caso necessário, substitua-o.5. Introduza o elemento na caixa da cor-
reia em V.
1. Revestimento do elemento do filtro de ar da
caixa da correia em V
2. Parafuso
2
1
2
1. Elemento do filtro de ar da caixa da correia
em V
1
Óleo recomendado:
Óleo de filtro de ar de espuma
Yamaha ou óleo de filtro de ar de
espuma de outra qualidade
UBALP0P0.book Page 18 Friday, October 2, 2020 9:05 AM

Manutenção periódica e ajustes
9-19
9

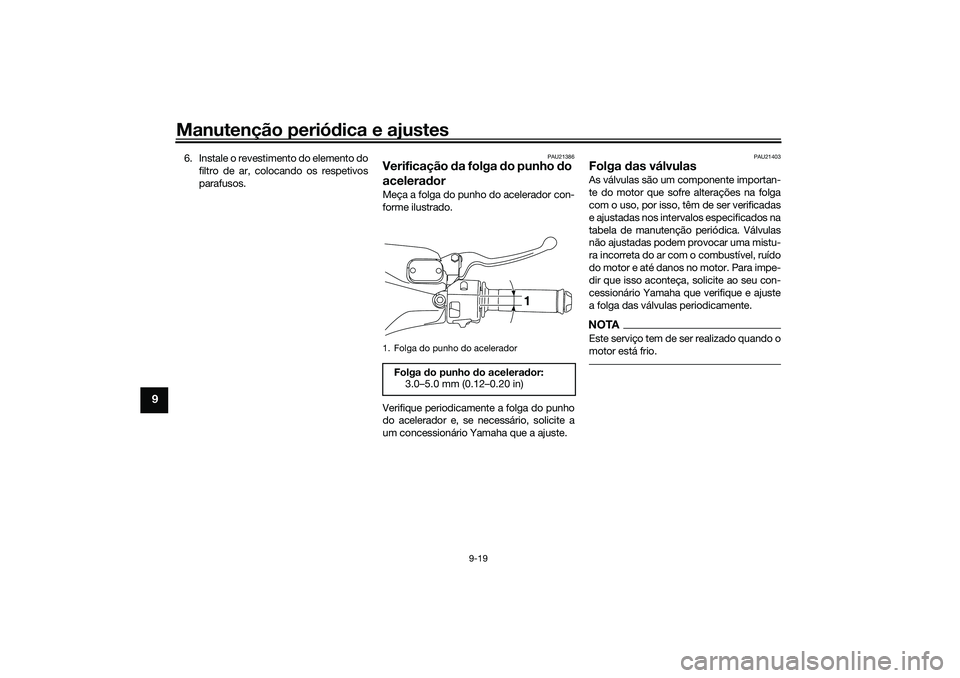

6. Instale o revestimento do elemento do
filtro de ar, colocando os respetivos
parafusos.
PAU21386
Verificação da folga do punho do
aceleradorMeça a folga do punho do acelerador con-
forme ilustrado.
Verifique periodicamente a folga do punho
do acelerador e, se necessário, solicite a
um concessionário Yamaha que a ajuste.
PAU21403
Folga das válvulasAs válvulas são um componente importan-
te do motor que sofre alterações na folga
com o uso, por isso, têm de ser verificadas
e ajustadas nos intervalos especificados na
tabela de manutenção periódica. Válvulas
não ajustadas podem provocar uma mistu-
ra incorreta do ar com o combustível, ruído
do motor e até danos no motor. Para impe-
dir que isso aconteça, solicite ao seu con-
cessionário Yamaha que verifique e ajuste
a folga das válvulas periodicamente.NOTAEste serviço tem de ser realizado quando o
motor está frio.
1. Folga do punho do aceleradorFolga do punho do acelerador:
3.0–5.0 mm (0.12–0.20 in)
1
UBALP0P0.book Page 19 Friday, October 2, 2020 9:05 AM

Manutenção periódica e ajustes
9-20
9
PAU69761

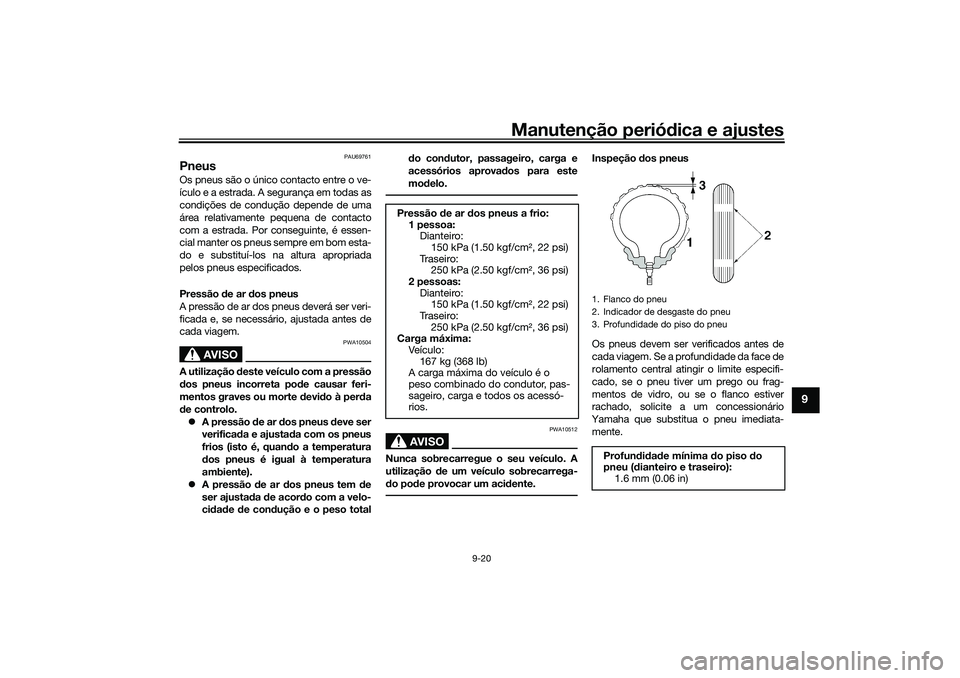

PneusOs pneus são o único contacto entre o ve-
ículo e a estrada. A segurança em todas as
condições de condução depende de uma
área relativamente pequena de contacto
com a estrada. Por conseguinte, é essen-
cial manter os pneus sempre em bom esta-
do e substituí-los na altura apropriada
pelos pneus especificados.
Pressão de ar dos pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AVISO
PWA10504
A utilização deste veículo com a pressão
dos pneus incorreta pode causar feri-
mentos graves ou morte devido à perda
de controlo.
A pressão de ar dos pneus deve ser
verificada e ajustada com os pneus
frios (isto é, quando a temperatura
dos pneus é igual à temperatura
ambiente).
A pressão de ar dos pneus tem de
ser ajustada de acordo com a velo-
cidade de condução e o peso totaldo condutor, passageiro, carga e
acessórios aprovados para este
modelo.
AVISO
PWA10512
Nunca sobrecarregue o seu veículo. A
utilização de um veículo sobrecarrega-
do pode provocar um acidente.
Inspeção dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifi-
cado, se o pneu tiver um prego ou frag-
mentos de vidro, ou se o flanco estiver
rachado, solicite a um concessionário
Yamaha que substitua o pneu imediata-
mente. Pressão de ar dos pneus a frio:
1 pessoa:
Dianteiro:
150 kPa (1.50 kgf/cm2, 22 psi)
Traseiro:
250 kPa (2.50 kgf/cm2, 36 psi)
2 pessoas:
Dianteiro:
150 kPa (1.50 kgf/cm2, 22 psi)
Traseiro:
250 kPa (2.50 kgf/cm2, 36 psi)
Carga máxima:
Veí cu lo :
167 kg (368 lb)
A carga máxima do veículo é o
peso combinado do condutor, pas-
sageiro, carga e todos os acessó-
rios.1. Flanco do pneu
2. Indicador de desgaste do pneu
3. Profundidade do piso do pneu
Profundidade mínima do piso do
pneu (dianteiro e traseiro):
1.6 mm (0.06 in)
UBALP0P0.book Page 20 Friday, October 2, 2020 9:05 AM

Manutenção periódica e ajustes
9-21
9

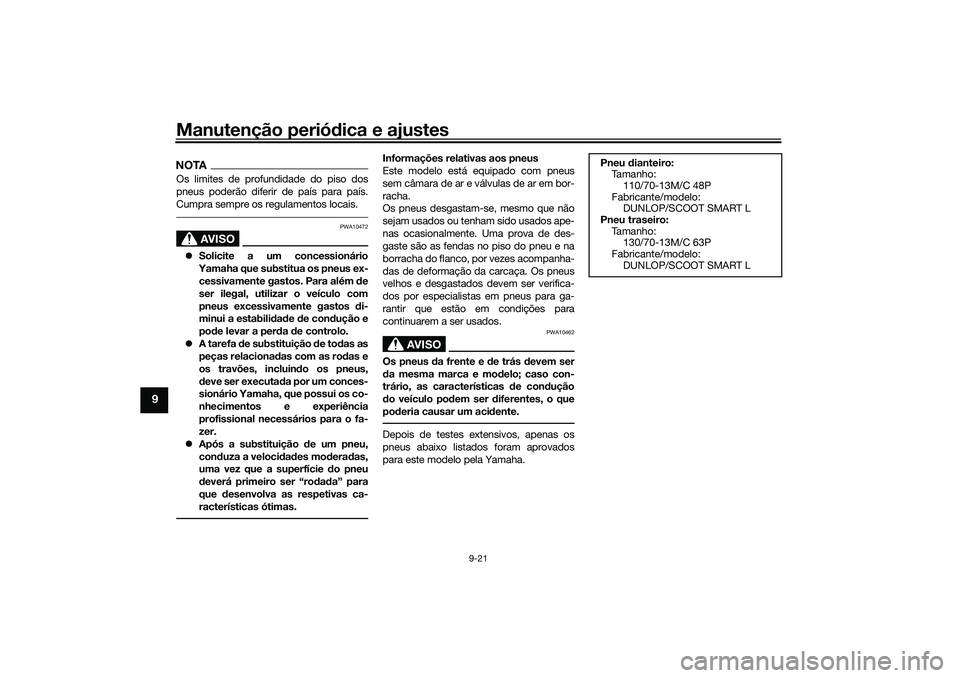

NOTAOs limites de profundidade do piso dos
pneus poderão diferir de país para país.
Cumpra sempre os regulamentos locais.
AVISO
PWA10472
Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.
A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários para o fa-
zer.
Após a substituição de um pneu,
conduza a velocidades moderadas,
uma vez que a superfície do pneu
deverá primeiro ser “rodada” para
que desenvolva as respetivas ca-
racterísticas ótimas.
Informações relativas aos pneus
Este modelo está equipado com pneus
sem câmara de ar e válvulas de ar em bor-
racha.
Os pneus desgastam-se, mesmo que não
sejam usados ou tenham sido usados ape-
nas ocasionalmente. Uma prova de des-
gaste são as fendas no piso do pneu e na
borracha do flanco, por vezes acompanha-
das de deformação da carcaça. Os pneus
velhos e desgastados devem ser verifica-
dos por especialistas em pneus para ga-
rantir que estão em condições para
continuarem a ser usados.
AVISO
PWA10462
Os pneus da frente e de trás devem ser
da mesma marca e modelo; caso con-
trário, as características de condução
do veículo podem ser diferentes, o que
poderia causar um acidente.Depois de testes extensivos, apenas os
pneus abaixo listados foram aprovados
para este modelo pela Yamaha.Pneu dianteiro:
Ta m a n h o :
110/70-13M/C 48P
Fabricante/modelo:
DUNLOP/SCOOT SMART L
Pneu traseiro:
Ta m a n h o :
130/70-13M/C 63P
Fabricante/modelo:
DUNLOP/SCOOT SMART L
UBALP0P0.book Page 21 Friday, October 2, 2020 9:05 AM

Manutenção periódica e ajustes
9-22
9
PAU21963

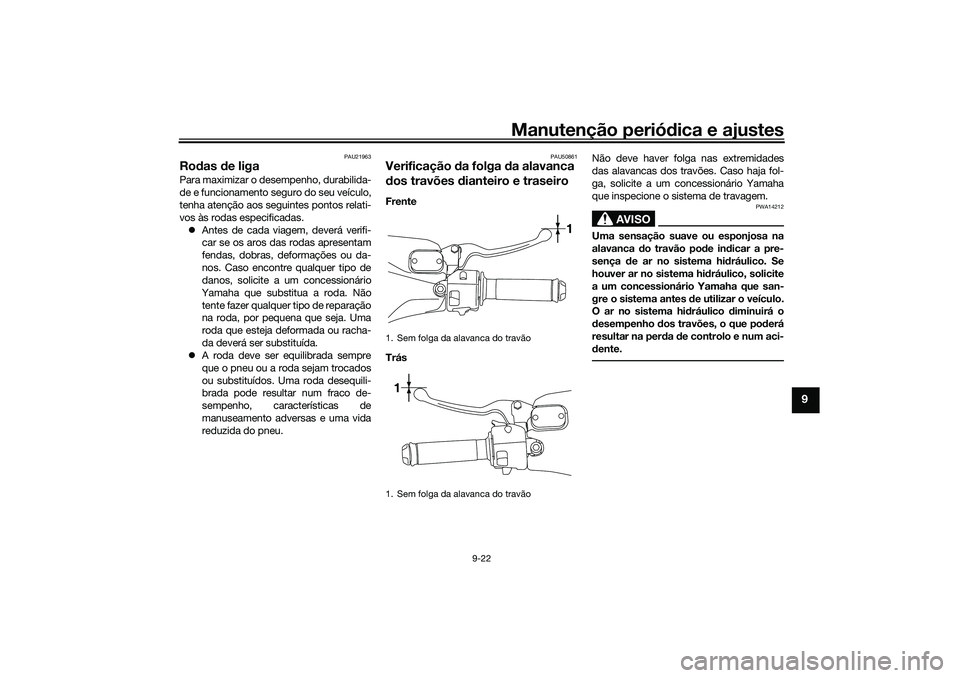

Rodas de ligaPara maximizar o desempenho, durabilida-
de e funcionamento seguro do seu veículo,
tenha atenção aos seguintes pontos relati-
vos às rodas especificadas.
Antes de cada viagem, deverá verifi-
car se os aros das rodas apresentam
fendas, dobras, deformações ou da-
nos. Caso encontre qualquer tipo de
danos, solicite a um concessionário
Yamaha que substitua a roda. Não
tente fazer qualquer tipo de reparação
na roda, por pequena que seja. Uma
roda que esteja deformada ou racha-
da deverá ser substituída.
A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco de-
sempenho, características de
manuseamento adversas e uma vida
reduzida do pneu.
PAU50861
Verificação da folga da alavanca
dos travões dianteiro e traseiroFrente
TrásNão deve haver folga nas extremidades
das alavancas dos travões. Caso haja fol-
ga, solicite a um concessionário Yamaha
que inspecione o sistema de travagem.
AVISO
PWA14212
Uma sensação suave ou esponjosa na
alavanca do travão pode indicar a pre-
sença de ar no sistema hidráulico. Se
houver ar no sistema hidráulico, solicite
a um concessionário Yamaha que san-
gre o sistema antes de utilizar o veículo.
O ar no sistema hidráulico diminuirá o
desempenho dos travões, o que poderá
resultar na perda de controlo e num aci-
dente.
1. Sem folga da alavanca do travão
1. Sem folga da alavanca do travão
1
1
UBALP0P0.book Page 22 Friday, October 2, 2020 9:05 AM

Manutenção periódica e ajustes
9-23
9
PAU22393

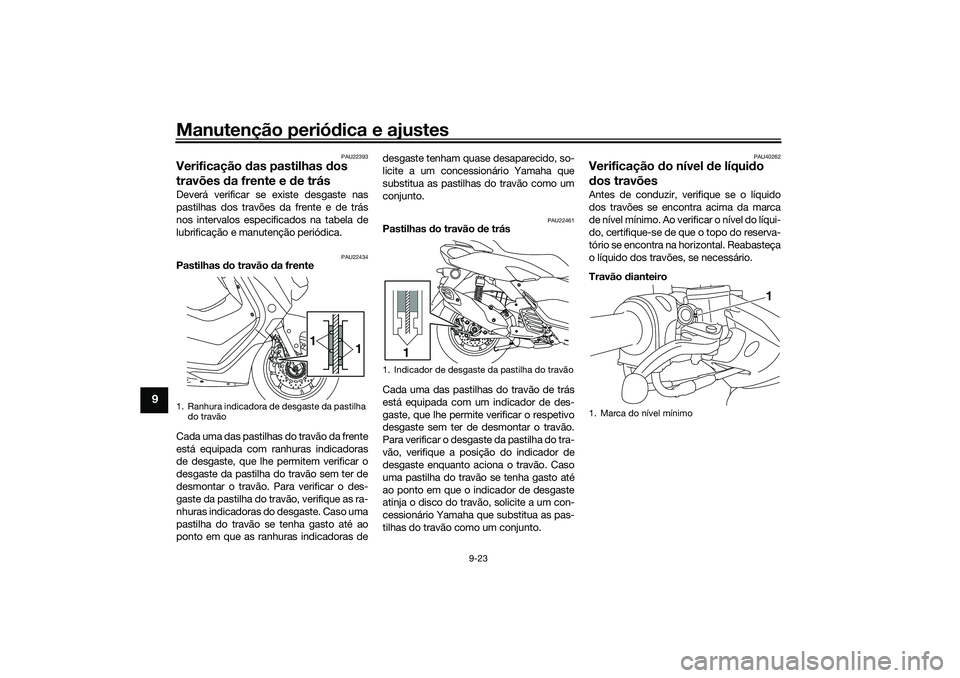

Verificação das pastilhas dos
travões da frente e de trásDeverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás
nos intervalos especificados na tabela de
lubrificação e manutenção periódica.
PAU22434
Pastilhas do travão da frente
Cada uma das pastilhas do travão da frente
está equipada com ranhuras indicadoras
de desgaste, que lhe permitem verificar o
desgaste da pastilha do travão sem ter de
desmontar o travão. Para verificar o des-
gaste da pastilha do travão, verifique as ra-
nhuras indicadoras do desgaste. Caso uma
pastilha do travão se tenha gasto até ao
ponto em que as ranhuras indicadoras dedesgaste tenham quase desaparecido, so-
licite a um concessionário Yamaha que
substitua as pastilhas do travão como um
conjunto.
PAU22461
Pastilhas do travão de trás
Cada uma das pastilhas do travão de trás
está equipada com um indicador de des-
gaste, que lhe permite verificar o respetivo
desgaste sem ter de desmontar o travão.
Para verificar o desgaste da pastilha do tra-
vão, verifique a posição do indicador de
desgaste enquanto aciona o travão. Caso
uma pastilha do travão se tenha gasto até
ao ponto em que o indicador de desgaste
atinja o disco do travão, solicite a um con-
cessionário Yamaha que substitua as pas-
tilhas do travão como um conjunto.
PAU40262
Verificação do nível de líquido
dos travõesAntes de conduzir, verifique se o líquido
dos travões se encontra acima da marca
de nível mínimo. Ao verificar o nível do líqui-
do, certifique-se de que o topo do reserva-
tório se encontra na horizontal. Reabasteça
o líquido dos travões, se necessário.
Travão dianteiro
1. Ranhura indicadora de desgaste da pastilha
do travão
1
1
1. Indicador de desgaste da pastilha do travão
1
1. Marca do nível mínimo
1
UBALP0P0.book Page 23 Friday, October 2, 2020 9:05 AM

Manutenção periódica e ajustes
9-24
9

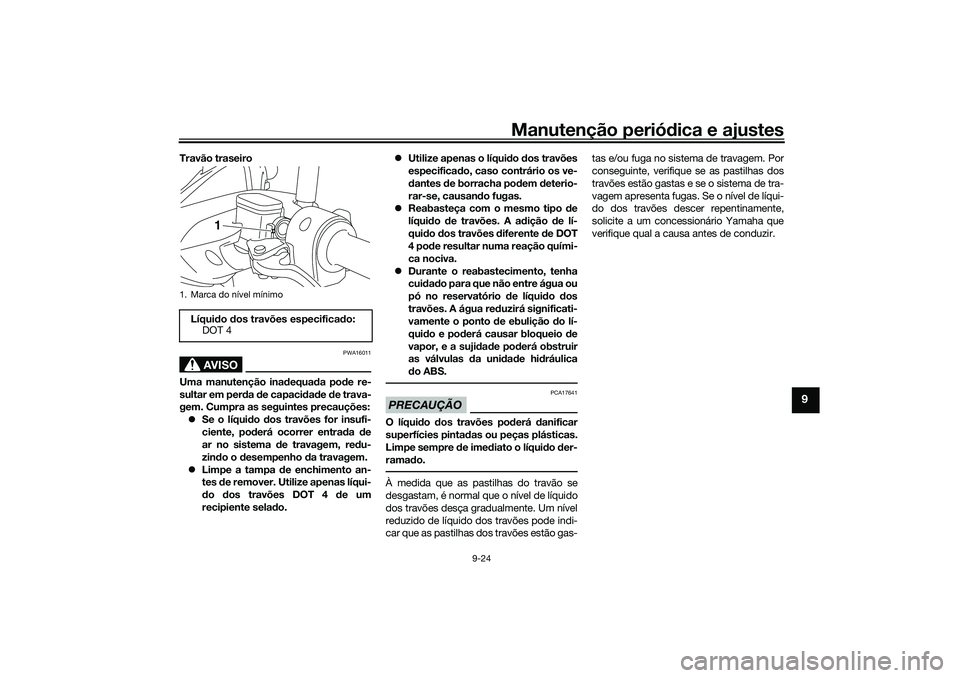

Travão traseiro
AVISO
PWA16011
Uma manutenção inadequada pode re-
sultar em perda de capacidade de trava-
gem. Cumpra as seguintes precauções:
Se o líquido dos travões for insufi-
ciente, poderá ocorrer entrada de
ar no sistema de travagem, redu-
zindo o desempenho da travagem.
Limpe a tampa de enchimento an-
tes de remover. Utilize apenas líqui-
do dos travões DOT 4 de um
recipiente selado.Utilize apenas o líquido dos travões
especificado, caso contrário os ve-
dantes de borracha podem deterio-
rar-se, causando fugas.
Reabasteça com o mesmo tipo de
líquido de travões. A adição de lí-
quido dos travões diferente d
e DOT
4 pode resultar numa reação quími-
ca nociva.
Durante o reabastecimento, tenha
cuidado para que não entre água ou
pó no reservatório de líquido dos
travões. A água reduzirá significati-
vamente o ponto de ebulição do lí-
quido e poderá causar bloqueio de
vapor, e a sujidade poderá obstruir
as válvulas da unidade hidráulica
do ABS.
PRECAUÇÃO
PCA17641
O líquido dos travões poderá danificar
superfícies pintadas ou peças plásticas.
Limpe sempre de imediato o líquido der-
ramado.À medida que as pastilhas do travão se
desgastam, é normal que o nível de líquido
dos travões desça gradualmente. Um nível
reduzido de líquido dos travões pode indi-
car que as pastilhas dos travões estão gas-tas e/ou fuga no sistema de travagem. Por
conseguinte, verifique se as pastilhas dos
travões estão gastas e se o sistema de tra-
vagem apresenta fugas. Se o nível de líqui-
do dos travões descer repentinamente,
solicite a um concessionário Yamaha que
verifique qual a causa antes de conduzir.
1. Marca do nível mínimoLíquido dos travões especificado:
DOT 4
1
UBALP0P0.book Page 24 Friday, October 2, 2020 9:05 AM

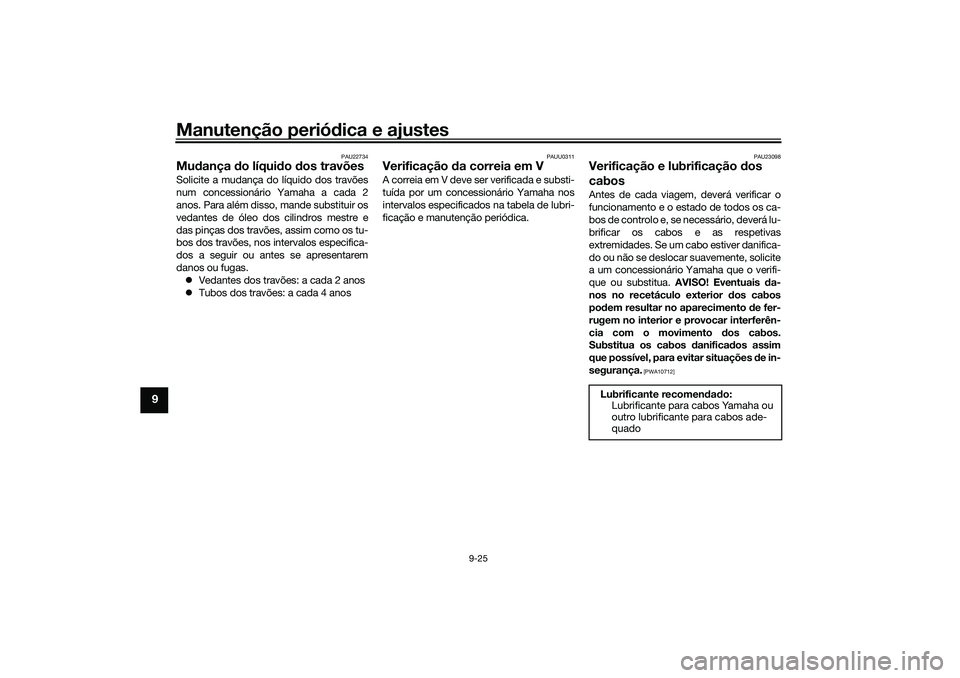

Manutenção periódica e ajustes
9-25
9
PAU22734
Mudança do líquido dos travõesSolicite a mudança do líquido dos travões
num concessionário Yamaha a cada 2
anos. Para além disso, mande substituir os
vedantes de óleo dos cilindros mestre e
das pinças dos travões, assim como os tu-
bos dos travões, nos intervalos especifica-
dos a seguir ou antes se apresentarem
danos ou fugas.
Vedantes dos travões: a cada 2 anos
Tubos dos travões: a cada 4 anos
PAUU0311
Verificação da correia em VA correia em V deve ser verificada e substi-
tuída por um concessionário Yamaha nos
intervalos especificados na tabela de lubri-
ficação e manutenção periódica.
PAU23098
Verificação e lubrificação dos
cabosAntes de cada viagem, deverá verificar o
funcionamento e o estado de todos os ca-
bos de controlo e, se necessário, deverá lu-
brificar os cabos e as respetivas
extremidades. Se um cabo estiver danifica-
do ou não se deslocar suavemente, solicite
a um concessionário Yamaha que o verifi-
que ou substitua. AVISO! Eventuais da-
nos no recetáculo exterior dos cabos
podem resultar no aparecimento de fer-
rugem no interior e provocar interferên-
cia com o movimento dos cabos.
Substitua os cabos danificados assim
que possível, para evitar situações de in-
segurança.
[PWA10712]
Lubrificante recomendado:
Lubrificante para cabos Yamaha ou
outro lubrificante para cabos ade-
quado
UBALP0P0.book Page 25 Friday, October 2, 2020 9:05 AM

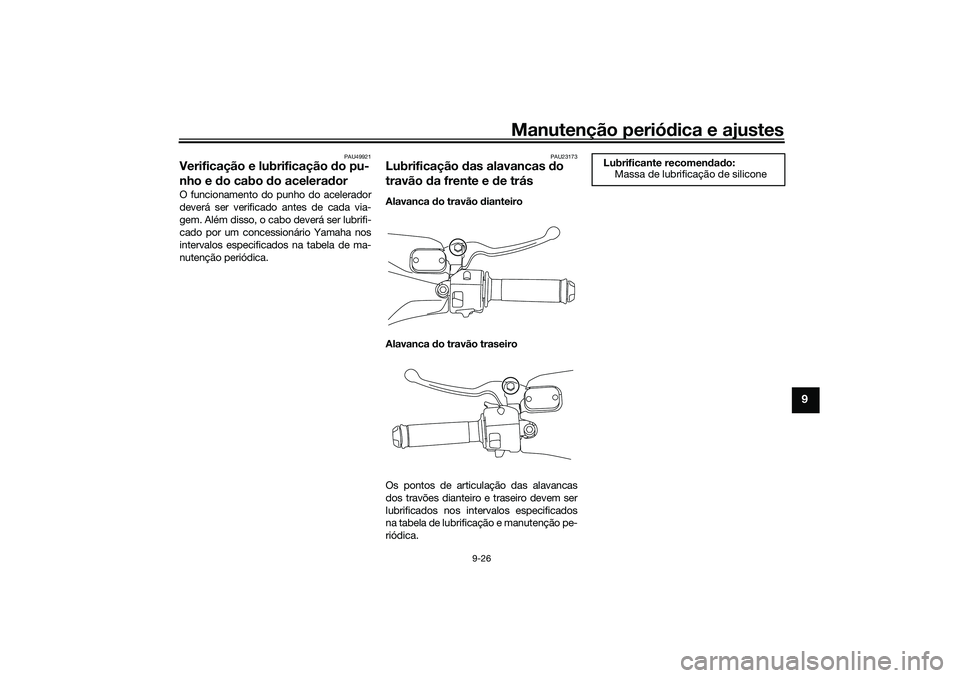

Manutenção periódica e ajustes
9-26
9
PAU49921
Verificação e lubrificação do pu-
nho e do cabo do aceleradorO funcionamento do punho do acelerador
deverá ser verificado antes de cada via-
gem. Além disso, o cabo deverá ser lubrifi-
cado por um concessionário Yamaha nos
intervalos especificados na tabela de ma-
nutenção periódica.
PAU23173
Lubrificação das alavancas do
travão da frente e de trásAlavanca do travão dianteiro
Alavanca do travão traseiro
Os pontos de articulação das alavancas
dos travões dianteiro e traseiro devem ser
lubrificados nos intervalos especificados
na tabela de lubrificação e manutenção pe-
riódica.
Lubrificante recomendado:
Massa de lubrificação de silicone
UBALP0P0.book Page 26 Friday, October 2, 2020 9:05 AM

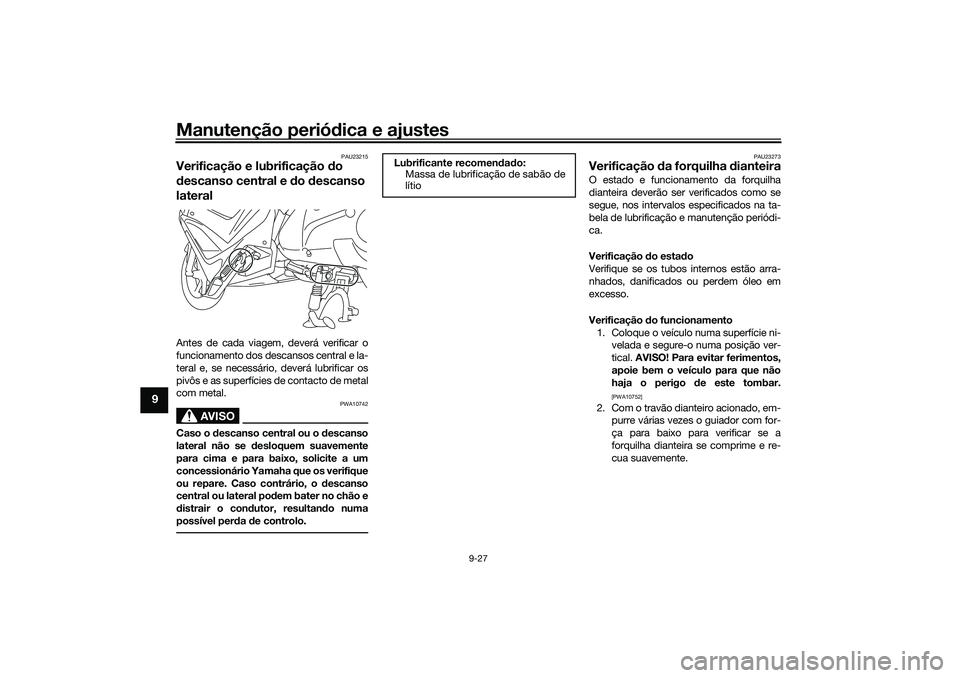

Manutenção periódica e ajustes
9-27
9
PAU23215
Verificação e lubrificação do
descanso central e do descanso
lateralAntes de cada viagem, deverá verificar o
funcionamento dos descansos central e la-
teral e, se necessário, deverá lubrificar os
pivôs e as superfícies de contacto de metal
com metal.
AVISO
PWA10742
Caso o descanso central ou o descanso
lateral não se desloquem suavemente
para cima e para baixo, solicite a um
concessionário Yamaha que os verifique
ou repare. Caso contrário, o descanso
central ou lateral podem bater no chão e
distrair o condutor, resultando numa
possível perda de controlo.
PAU23273
Verificação da forquilha dianteiraO estado e funcionamento da forquilha
dianteira deverão ser verificados como se
segue, nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
Verificação do estado
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em
excesso.
Verificação do funcionamento
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição ver-
tical. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10752]
2. Com o travão dianteiro acionado, em-
purre várias vezes o guiador com for-
ça para baixo para verificar se a
forquilha dianteira se comprime e re-
cua suavemente.
Lubrificante recomendado:
Massa de lubrificação de sabão de
lítio
UBALP0P0.book Page 27 Friday, October 2, 2020 9:05 AM
