YAMAHA NMAX 125 2021 Manuale de Empleo (in Spanish)

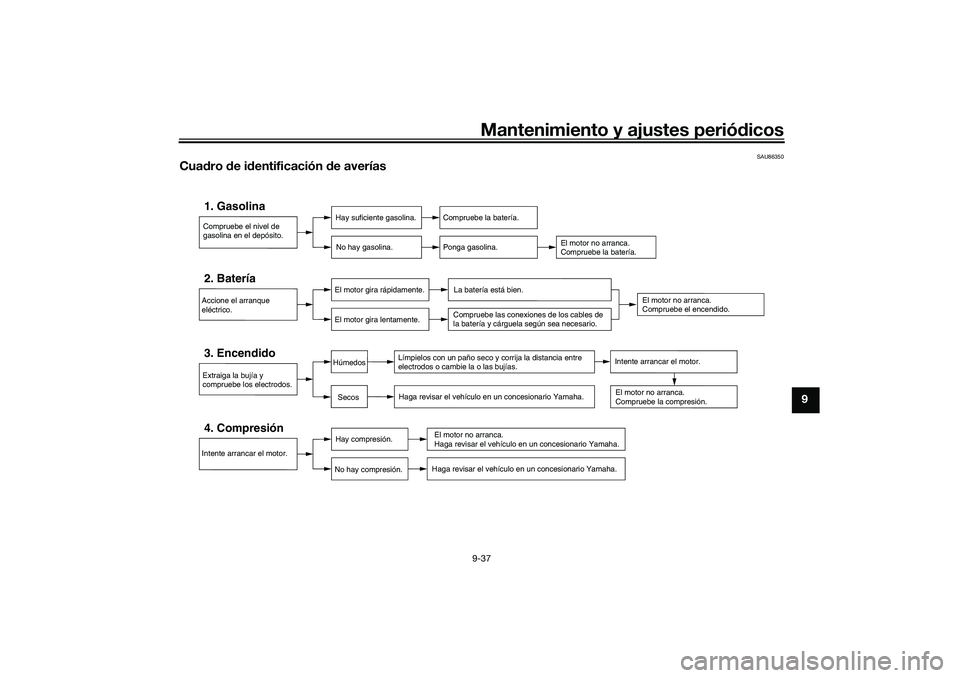

Mantenimiento y ajustes periódicos9-37
9
SAU86350
Cuadro de identificación de averías
Compruebe el nivel de
gasolina en el depósito.1. Gasolina
Hay suficiente gasolina.
No hay gasolina.
Compruebe la batería.
Ponga gasolina.
El motor no arranca.
Compruebe la batería.
Intente arrancar el motor.4. Compresión
Hay compresión.
No hay compresión.
Haga revisar el vehículo en un concesionario Yamaha.El motor no arranca.
Haga revisar el vehículo en un concesionario Yamaha.
Extraiga la bujía y
compruebe los electrodos.3. Encendido
Límpielos con un paño seco y corrija la distancia entre
electrodos o cambie la o las bujías.
Haga revisar el vehículo en un concesionario Yamaha.
El motor no arranca.
Compruebe la compresión.
SecosHúmedos
Intente arrancar el motor.
El motor no arranca.
Compruebe el encendido.
Accione el arranque
eléctrico.2. Batería
El motor gira rápidamente.
El motor gira lentamente.
La batería está bien.Compruebe las conexiones de los cables de
la batería y cárguela según sea necesario.
UBALS0S0.book Page 37 Friday, October 2, 2020 10:27 AM

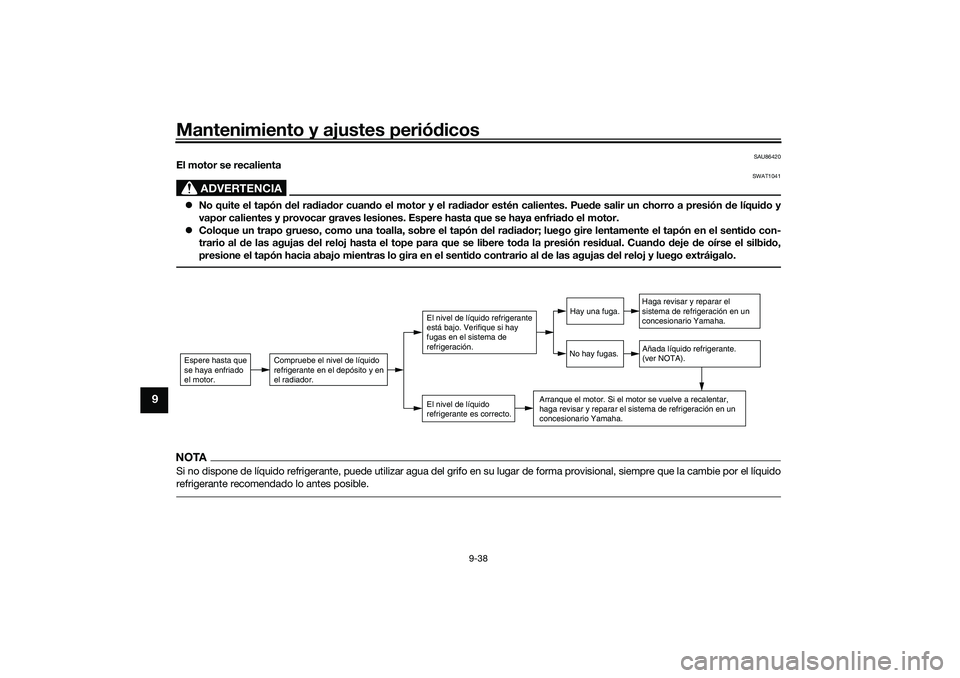

Mantenimiento y ajustes periódicos
9-38
9
SAU86420
El motor se recalienta
ADVERTENCIA
SWAT1041
No quite el tapón del radiador cuando el motor y el radiador estén calientes. Puede salir un chorro a presión de líquido y
vapor calientes y provocar graves lesiones. Espere hasta que se haya enfriado el motor.
Coloque un trapo grueso, como una toalla, sobre el tapón del radiador; luego gire lentamente el tapón en el sentido con-
trario al de las agujas del reloj hasta el tope para que se libere toda la presión residual. Cuando deje de oírse el silbido,
presione el tapón hacia abajo mientras lo gira en el sentido contrario al de las agujas del reloj y luego extráigalo.NOTASi no dispone de líquido refrigerante, puede utilizar agua del grifo en su lugar de forma provisional, siempre que la cambie por el líquido
refrigerante recomendado lo antes posible.Espere hasta que
se haya enfriado
el motor.
Compruebe el nivel de líquido
refrigerante en el depósito y en
el radiador.
El nivel de líquido
refrigerante es correcto.El nivel de líquido refrigerante
está bajo. Verifique si hay
fugas en el sistema de
refrigeración.
Haga revisar y reparar el
sistema de refrigeración en un
concesionario Yamaha.
Añada líquido refrigerante.
(ver NOTA).
Arranque el motor. Si el motor se vuelve a recalentar,
haga revisar y reparar el sistema de refrigeración en un
concesionario Yamaha.
Hay una fuga.
No hay fugas.
UBALS0S0.book Page 38 Friday, October 2, 2020 10:27 AM

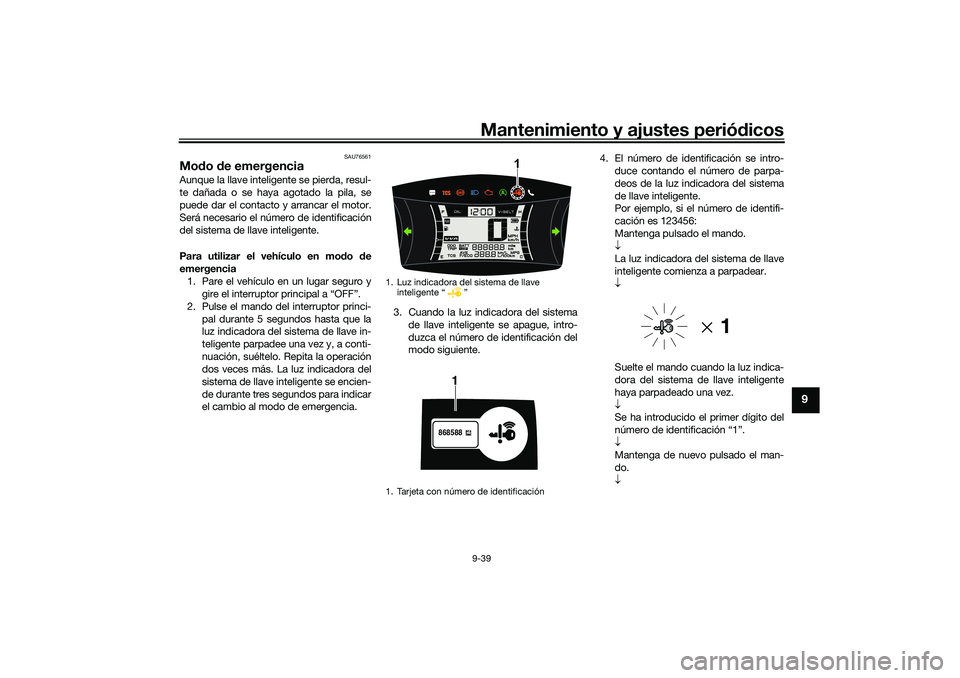

Mantenimiento y ajustes periódicos9-39
9
SAU76561
Modo de emergencia Aunque la llave inteligente se pierda, resul-
te dañada o se haya agotado la pila, se
puede dar el contacto y arrancar el motor.
Será necesario el número de identificación
del sistema de llave inteligente.
Para utilizar el vehículo en modo de
emergencia
1. Pare el vehículo en un lugar seguro y
gire el interruptor principal a “OFF”.
2. Pulse el mando del interruptor princi-
pal durante 5 segundos hasta que la
luz indicadora del sistema de llave in-
teligente parpadee una vez y, a conti-
nuación, suéltelo. Repita la operación
dos veces más. La luz indicadora del
sistema de llave inteligente se encien-
de durante tres segundos para indicar
el cambio al modo de emergencia.3. Cuando la luz indicadora del sistema
de llave inteligente se apague, intro-
duzca el número de identificación del
modo siguiente.4. El número de identificación se intro-
duce contando el número de parpa-
deos de la luz indicadora del sistema
de llave inteligente.
Por ejemplo, si el número de identifi-
cación es 123456:
Mantenga pulsado el mando.

La luz indicadora del sistema de llave
inteligente comienza a parpadear.

Suelte el mando cuando la luz indica-
dora del sistema de llave inteligente
haya parpadeado una vez.

Se ha introducido el primer dígito del
número de identificación “1”.

Mantenga de nuevo pulsado el man-
do.

1. Luz indicadora del sistema de llave
inteligente “ ”
1. Tarjeta con número de identificación
1
868588
1
UBALS0S0.book Page 39 Friday, October 2, 2020 10:27 AM

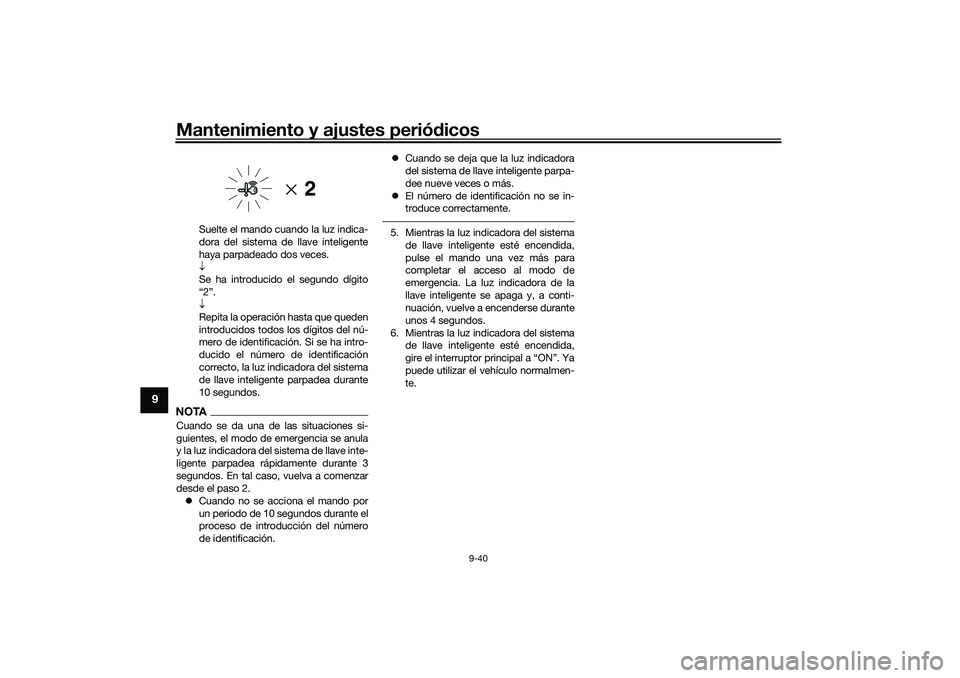

Mantenimiento y ajustes periódicos
9-40
9
Suelte el mando cuando la luz indica-
dora del sistema de llave inteligente
haya parpadeado dos veces.

Se ha introducido el segundo dígito
“2”.

Repita la operación hasta que queden
introducidos todos los dígitos del nú-
mero de identificación. Si se ha intro-
ducido el número de identificación
correcto, la luz indicadora del sistema
de llave inteligente parpadea durante
10 segundos.
NOTACuando se da una de las situaciones si-
guientes, el modo de emergencia se anula
y la luz indicadora del sistema de llave inte-
ligente parpadea rápidamente durante 3
segundos. En tal caso, vuelva a comenzar
desde el paso 2.
Cuando no se acciona el mando por
un periodo de 10 segundos durante el
proceso de introducción del número
de identificación.Cuando se deja que la luz indicadora
del sistema de llave inteligente parpa-
dee nueve veces o más.
El número de identificación no se in-
troduce correctamente.
5. Mientras la luz indicadora del sistema
de llave inteligente esté encendida,
pulse el mando una vez más para
completar el acceso al modo de
emergencia. La luz indicadora de la
llave inteligente se apaga y, a conti-
nuación, vuelve a encenderse durante
unos 4 segundos.
6. Mientras la luz indicadora del sistema
de llave inteligente esté encendida,
gire el interruptor principal a “ON”. Ya
puede utilizar el vehículo normalmen-
te.
UBALS0S0.book Page 40 Friday, October 2, 2020 10:27 AM

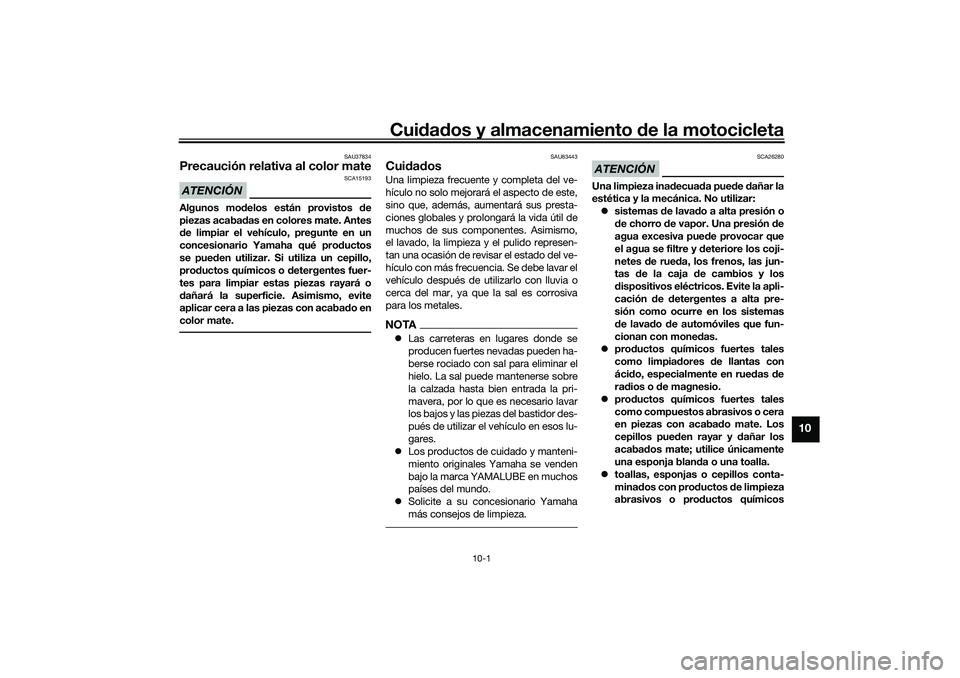

Cuidados y almacenamiento de la motocicleta
10-1
10
SAU37834
Precaución relativa al color mateATENCIÓN
SCA15193
Algunos modelos están provistos de
piezas acabadas en colores mate. Antes
de limpiar el vehículo, pregunte en un
concesionario Yamaha qué productos
se pueden utilizar. Si utiliza un cepillo,
productos químicos o detergentes fuer-
tes para limpiar estas piezas rayará o
dañará la superficie. Asimismo, evite
aplicar cera a las piezas con acabado en
color mate.
SAU83443
CuidadosUna limpieza frecuente y completa del ve-
hículo no solo mejorará el aspecto de este,
sino que, además, aumentará sus presta-
ciones globales y prolongará la vida útil de
muchos de sus componentes. Asimismo,
el lavado, la limpieza y el pulido represen-
tan una ocasión de revisar el estado del ve-
hículo con más frecuencia. Se debe lavar el
vehículo después de utilizarlo con lluvia o
cerca del mar, ya que la sal es corrosiva
para los metales.NOTALas carreteras en lugares donde se
producen fuertes nevadas pueden ha-
berse rociado con sal para eliminar el
hielo. La sal puede mantenerse sobre
la calzada hasta bien entrada la pri-
mavera, por lo que es necesario lavar
los bajos y las piezas del bastidor des-
pués de utilizar el vehículo en esos lu-
gares.
Los productos de cuidado y manteni-
miento originales Yamaha se venden
bajo la marca YAMALUBE en muchos
países del mundo.
Solicite a su concesionario Yamaha
más consejos de limpieza.
ATENCIÓN
SCA26280
Una limpieza inadecuada puede dañar la
estética y la mecánica. No utilizar:
sistemas de lavado a alta presión o
de chorro de vapor. Una presión de
agua excesiva puede provocar que
el agua se filtre y deteriore los coji-
netes de rueda, los frenos, las jun-
tas de la caja de cambios y los
dispositivos eléctricos. Evite la apli-
cación de detergentes a alta pre-
sión como ocurre en los sistemas
de lavado de automóviles que fun-
cionan con monedas.
productos químicos fuertes tales
como limpiadores de llantas con
ácido, especialmente en ruedas de
radios o de magnesio.
productos químicos fuertes tales
como compuestos abrasivos o cera
en piezas con acabado mate. Los
cepillos pueden rayar y dañar los
acabados mate; utilice únicamente
una esponja blanda o una toalla.
toallas, esponjas o cepillos conta-
minados con prod
uctos de limpieza
abrasivos o productos químicos
UBALS0S0.book Page 1 Friday, October 2, 2020 10:27 AM

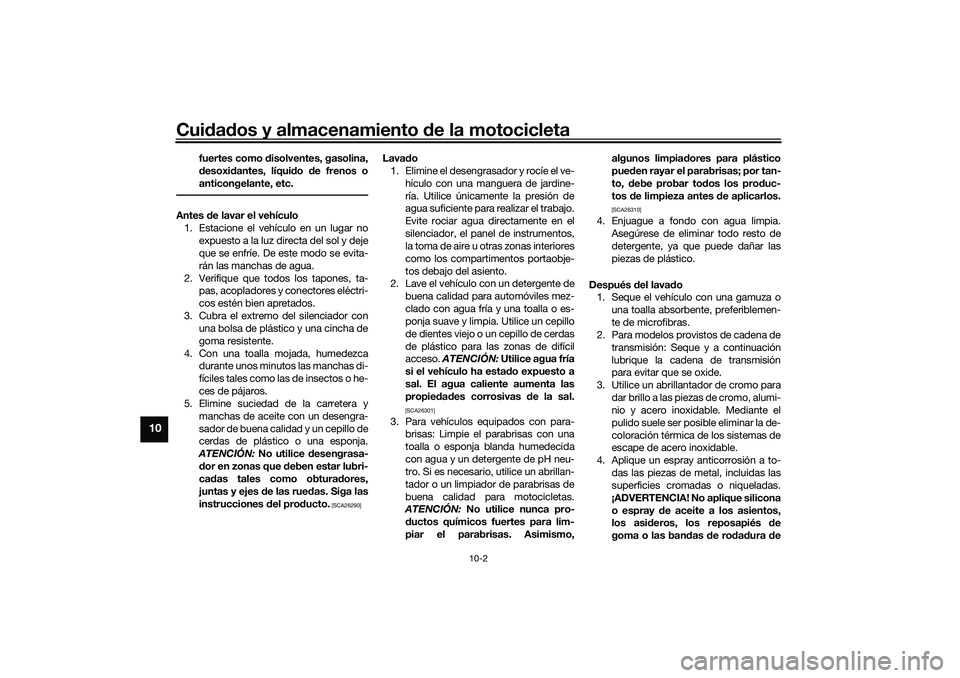

Cuidados y almacenamiento de la motocicleta
10-2
10
fuertes como disolventes, gasolina,
desoxidantes, líquido de frenos o
anticongelante, etc.
Antes de lavar el vehículo
1. Estacione el vehículo en un lugar no
expuesto a la luz directa del sol y deje
que se enfríe. De este modo se evita-
rán las manchas de agua.
2. Verifique que todos los tapones, ta-
pas, acopladores y conectores eléctri-
cos estén bien apretados.
3. Cubra el extremo del silenciador con
una bolsa de plástico y una cincha de
goma resistente.
4. Con una toalla mojada, humedezca
durante unos minutos las manchas di-
fíciles tales como las de insectos o he-
ces de pájaros.
5. Elimine suciedad de la carretera y
manchas de aceite con un desengra-
sador de buena calidad y un cepillo de
cerdas de plástico o una esponja.
ATENCIÓN: No utilice desengrasa-
dor en zonas que deben estar lubri-
cadas tales como obturadores,
juntas y ejes de las ruedas. Siga las
instrucciones del producto.
[SCA26290]
Lavado
1. Elimine el desengrasador y rocíe el ve-
hículo con una manguera de jardine-
ría. Utilice únicamente la presión de
agua suficiente para realizar el trabajo.
Evite rociar agua directamente en el
silenciador, el panel de instrumentos,
la toma de aire u otras zonas interiores
como los compartimentos portaobje-
tos debajo del asiento.
2. Lave el vehículo con un detergente de
buena calidad para automóviles mez-
clado con agua fría y una toalla o es-
ponja suave y limpia. Utilice un cepillo
de dientes viejo o un cepillo de cerdas
de plástico para las zonas de difícil
acceso. ATENCIÓN: Utilice agua fría
si el vehículo ha estado expuesto a
sal. El agua caliente aumenta las
propiedades corrosivas de la sal.
[SCA26301]
3. Para vehículos equipados con para-
brisas: Limpie el parabrisas con una
toalla o esponja blanda humedecida
con agua y un detergente de pH neu-
tro. Si es necesario, utilice un abrillan-
tador o un limpiador de parabrisas de
buena calidad para motocicletas.
ATENCIÓN: No utilice nunca pro-
ductos químicos fuertes para lim-
piar el parabrisas. Asimismo,algunos limpiadores para plástico
pueden rayar el parabrisas; por tan-
to, debe probar todos los produc-
tos de limpieza antes de aplicarlos.
[SCA26310]
4. Enjuague a fondo con agua limpia.
Asegúrese de eliminar todo resto de
detergente, ya que puede dañar las
piezas de plástico.
Después del lavado
1. Seque el vehículo con una gamuza o
una toalla absorbente, preferiblemen-
te de microfibras.
2. Para modelos provistos de cadena de
transmisión: Seque y a continuación
lubrique la cadena de transmisión
para evitar que se oxide.
3. Utilice un abrillantador de cromo para
dar brillo a las piezas de cromo, alumi-
nio y acero inoxidable. Mediante el
pulido suele ser posible eliminar la de-
coloración térmica de los sistemas de
escape de acero inoxidable.
4. Aplique un espray anticorrosión a to-
das las piezas de metal, incluidas las
superficies cromadas o niqueladas.
¡ADVERTENCIA! No aplique silicona
o espray de aceite a los asientos,
los asideros, los reposapiés de
goma o las bandas de rodadura de
UBALS0S0.book Page 2 Friday, October 2, 2020 10:27 AM

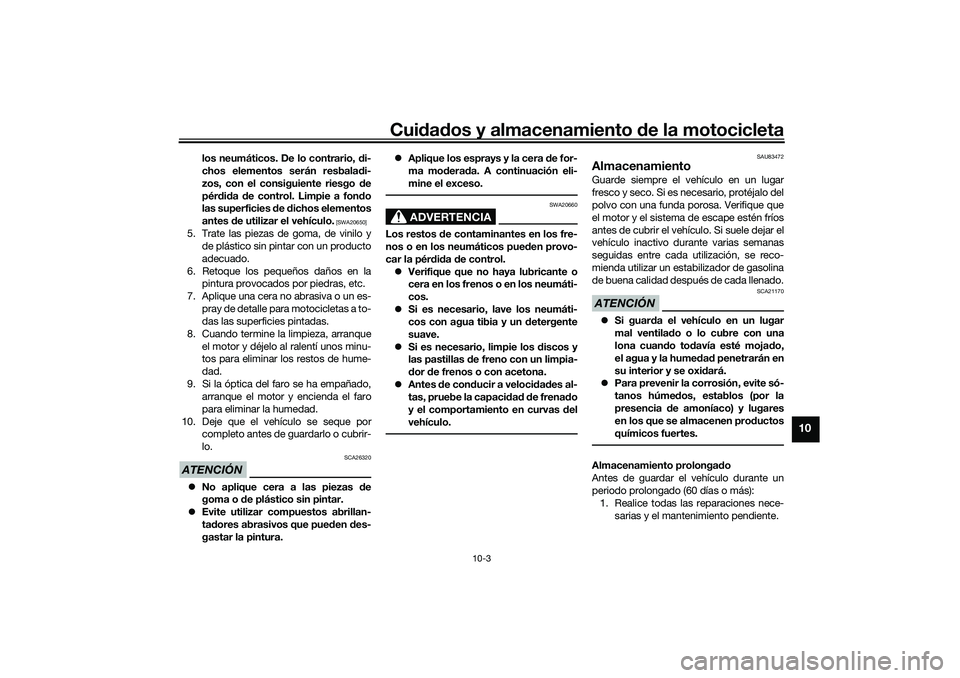

Cuidados y almacenamiento de la motocicleta
10-3
10
los neumáticos. De lo contrario, di-
chos elementos serán resbaladi-
zos, con el consiguiente riesgo de
pérdida de control. Limpie a fondo
las superficies de dichos elementos
antes de utilizar el vehículo.
[SWA20650]
5. Trate las piezas de goma, de vinilo y
de plástico sin pintar con un producto
adecuado.
6. Retoque los pequeños daños en la
pintura provocados por piedras, etc.
7. Aplique una cera no abrasiva o un es-
pray de detalle para motocicletas a to-
das las superficies pintadas.
8. Cuando termine la limpieza, arranque
el motor y déjelo al ralentí unos minu-
tos para eliminar los restos de hume-
dad.
9. Si la óptica del faro se ha empañado,
arranque el motor y encienda el faro
para eliminar la humedad.
10. Deje que el vehículo se seque por
completo antes de guardarlo o cubrir-
lo.ATENCIÓN
SCA26320
No aplique cera a las piezas de
goma o de plástico sin pintar.
Evite utilizar compuestos abrillan-
tadores abrasivos que pueden des-
gastar la pintura.Aplique los esprays y la cera de for-
ma moderada. A continuación eli-
mine el exceso.
ADVERTENCIA
SWA20660
Los restos de contaminantes en los fre-
nos o en los neumáticos pueden provo-
car la pérdida de control.
Verifique que no haya lubricante o
cera en los frenos o en los neumáti-
cos.
Si es necesario, lave los neumáti-
cos con agua tibia y un detergente
suave.
Si es necesario, limpie los discos y
las pastillas de freno con un limpia-
dor de frenos o con acetona.
Antes de conducir a velocidades al-
tas, pruebe la capacidad de frenado
y el comportamiento en curvas del
vehículo.
SAU83472
AlmacenamientoGuarde siempre el vehículo en un lugar
fresco y seco. Si es necesario, protéjalo del
polvo con una funda porosa. Verifique que
el motor y el sistema de escape estén fríos
antes de cubrir el vehículo. Si suele dejar el
vehículo inactivo durante varias semanas
seguidas entre cada utilización, se reco-
mienda utilizar un estabilizador de gasolina
de buena calidad después de cada llenado.ATENCIÓN
SCA21170
Si guarda el vehículo en un lugar
mal ventilado o lo cubre con una
lona cuando todavía esté mojado,
el agua y la humedad penetrarán en
su interior y se oxidará.
Para prevenir la corrosión, evite só-
tanos húmedos, establos (por la
presencia de amoníaco) y lugares
en los que se almacenen productos
químicos fuertes.Almacenamiento prolongado
Antes de guardar el vehículo durante un
periodo prolongado (60 días o más):
1. Realice todas las reparaciones nece-
sarias y el mantenimiento pendiente.
UBALS0S0.book Page 3 Friday, October 2, 2020 10:27 AM

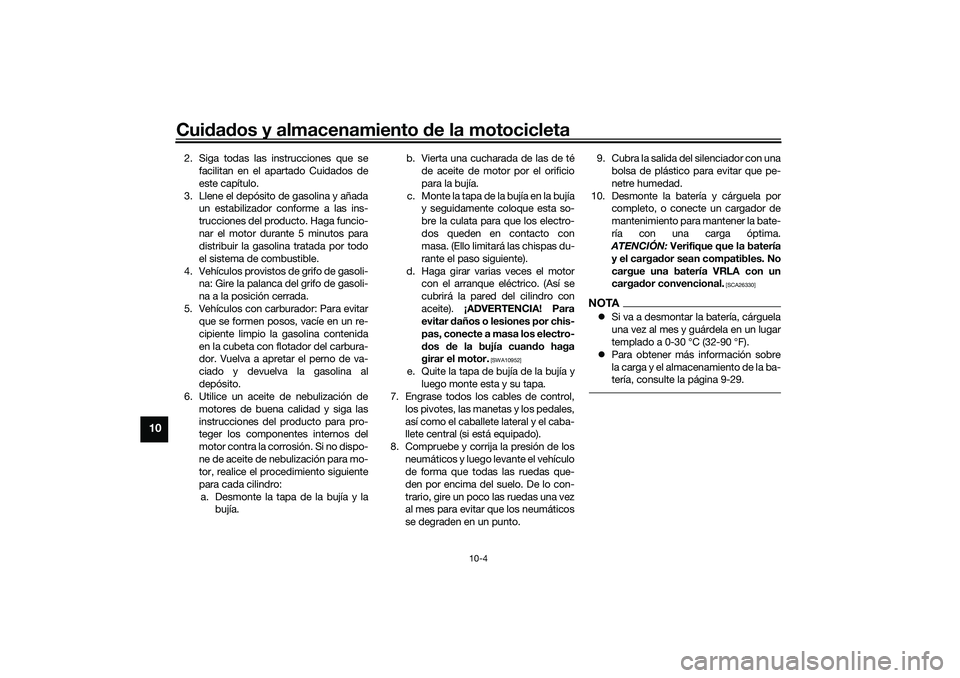

Cuidados y almacenamiento de la motocicleta
10-4
10
2. Siga todas las instrucciones que se
facilitan en el apartado Cuidados de
este capítulo.
3. Llene el depósito de gasolina y añada
un estabilizador conforme a las ins-
trucciones del producto. Haga funcio-
nar el motor durante 5 minutos para
distribuir la gasolina tratada por todo
el sistema de combustible.
4. Vehículos provistos de grifo de gasoli-
na: Gire la palanca del grifo de gasoli-
na a la posición cerrada.
5. Vehículos con carburador: Para evitar
que se formen posos, vacíe en un re-
cipiente limpio la gasolina contenida
en la cubeta con flotador del carbura-
dor. Vuelva a apretar el perno de va-
ciado y devuelva la gasolina al
depósito.
6. Utilice un aceite de nebulización de
motores de buena calidad y siga las
instrucciones del producto para pro-
teger los componentes internos del
motor contra la corrosión. Si no dispo-
ne de aceite de nebulización para mo-
tor, realice el procedimiento siguiente
para cada cilindro:
a. Desmonte la tapa de la bujía y la
bujía.b. Vierta una cucharada de las de té
de aceite de motor por el orificio
para la bujía.
c. Monte la tapa de la bujía en la bujía
y seguidamente coloque esta so-
bre la culata para que los electro-
dos queden en contacto con
masa. (Ello limitará las chispas du-
rante el paso siguiente).
d. Haga girar varias veces el motor
con el arranque eléctrico. (Así se
cubrirá la pared del cilindro con
aceite). ¡ADVERTENCIA! Para
evitar daños o lesiones por chis-
pas, conecte a masa los electro-
dos de la bujía cuando haga
girar el motor.
[SWA10952]
e. Quite la tapa de bujía de la bujía y
luego monte esta y su tapa.
7. Engrase todos los cables de control,
los pivotes, las manetas y los pedales,
así como el caballete lateral y el caba-
llete central (si está equipado).
8. Compruebe y corrija la presión de los
neumáticos y luego levante el vehículo
de forma que todas las ruedas que-
den por encima del suelo. De lo con-
trario, gire un poco las ruedas una vez
al mes para evitar que los neumáticos
se degraden en un punto.9. Cubra la salida del silenciador con una
bolsa de plástico para evitar que pe-
netre humedad.
10. Desmonte la batería y cárguela por
completo, o conecte un cargador de
mantenimiento para mantener la bate-
ría con una carga óptima.
ATENCIÓN: Verifique que la batería
y el cargador sean compatibles. No
cargue una batería VRLA con un
cargador convencional.
[SCA26330]
NOTASi va a desmontar la batería, cárguela
una vez al mes y guárdela en un lugar
templado a 0-30 °C (32-90 °F).
Para obtener más información sobre
la carga y el almacenamiento de la ba-
tería, consulte la página 9-29.
UBALS0S0.book Page 4 Friday, October 2, 2020 10:27 AM

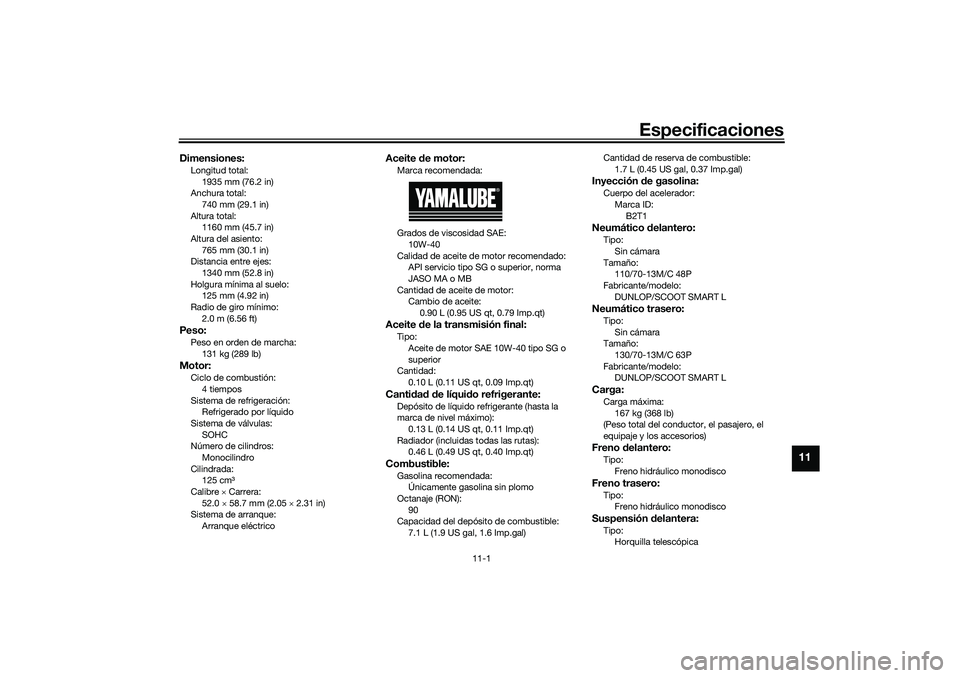

Especificaciones
11-1
11
Dimensiones:Longitud total:
1935 mm (76.2 in)
Anchura total:
740 mm (29.1 in)
Altura total:
1160 mm (45.7 in)
Altura del asiento:
765 mm (30.1 in)
Distancia entre ejes:
1340 mm (52.8 in)
Holgura mínima al suelo:
125 mm (4.92 in)
Radio de giro mínimo:
2.0 m (6.56 ft)Peso:Peso en orden de marcha:
131 kg (289 lb)Motor:Ciclo de combustión:
4 tiempos
Sistema de refrigeración:
Refrigerado por líquido
Sistema de válvulas:
SOHC
Número de cilindros:
Monocilindro
Cilindrada:
125 cm3
Calibre  Carrera:
52.0  58.7 mm (2.05  2.31 in)
Sistema de arranque:
Arranque eléctrico
Aceite de motor:Marca recomendada:
Grados de viscosidad SAE:
10W-40
Calidad de aceite de motor recomendado:
API servicio tipo SG o superior, norma
JASO MA o MB
Cantidad de aceite de motor:
Cambio de aceite:
0.90 L (0.95 US qt, 0.79 Imp.qt)Aceite de la transmisión final:Tipo:
Aceite de motor SAE 10W-40 tipo SG o
superior
Cantidad:
0.10 L (0.11 US qt, 0.09 Imp.qt)Cantidad de líquido refrigerante:Depósito de líquido refrigerante (hasta la
marca de nivel máximo):
0.13 L (0.14 US qt, 0.11 Imp.qt)
Radiador (incluidas todas las rutas):
0.46 L (0.49 US qt, 0.40 Imp.qt)Combustible:Gasolina recomendada:
Únicamente gasolina sin plomo
Octanaje (RON):
90
Capacidad del depósito de combustible:
7.1 L (1.9 US gal, 1.6 Imp.gal)Cantidad de reserva de combustible:
1.7 L (0.45 US gal, 0.37 Imp.gal)
Inyección de gasolina:Cuerpo del acelerador:
Marca ID:
B2T1Neumático delantero:Tipo:
Sin cámara
Tamaño:
110/70-13M/C 48P
Fabricante/modelo:
DUNLOP/SCOOT SMART LNeumático trasero:Tipo:
Sin cámara
Tamaño:
130/70-13M/C 63P
Fabricante/modelo:
DUNLOP/SCOOT SMART LCarga:Carga máxima:
167 kg (368 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)Freno delantero:Tipo:
Freno hidráulico monodiscoFreno trasero:Tipo:
Freno hidráulico monodiscoSuspensión delantera:Tipo:
Horquilla telescópica
UBALS0S0.book Page 1 Friday, October 2, 2020 10:27 AM

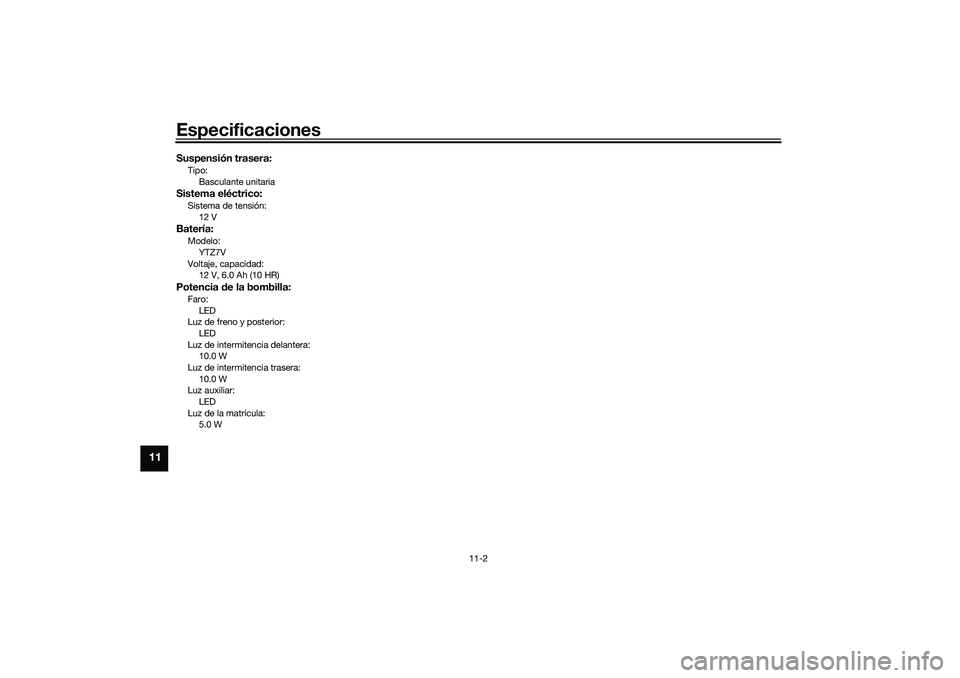

Especificaciones
11-2
11
Suspensión trasera:Tipo:
Basculante unitariaSistema eléctrico:Sistema de tensión:
12 VBatería:Modelo:
YTZ7V
Voltaje, capacidad:
12 V, 6.0 Ah (10 HR)Potencia de la bombilla:Faro:
LED
Luz de freno y posterior:
LED
Luz de intermitencia delantera:
10.0 W
Luz de intermitencia trasera:
10.0 W
Luz auxiliar:
LED
Luz de la matrícula:
5.0 W
UBALS0S0.book Page 2 Friday, October 2, 2020 10:27 AM
