YAMAHA NMAX 150 2018 Bruksanvisningar (in Swedish)

Beskrivning
2-1
2
MAU63371
Sedd från vänster
678,91011
123 4 5
1. Främre förvaringsfack (se sidan 3-16)
2. Tanklock (se sidan 3-12)
3. Ägarens verktygssats (se sidan 6-2)
4. Bakre förvaringsfack (se sidan 3-16)
5. Luftfilter (se sidan 6-16)
6. Påfyllningslock för slutväxelolja (se sidan 6-12)
7. Avtappningsplugg i slutväxeln (se sidan 6-12)
8. Oljeavtappningsplugg A (se sidan 6-10)
9. Oljeavtappningsplugg B (se sidan 6-10)
10.Avtappningsplugg för kylvätska (se sidan 6-14)
11.Luftfilter i V-remshuset (se sidan 6-16)
UBV3M0M0.book Page 1 Thursday, October 20, 2016 11:42 AM

Beskrivning
2-2
2
MAU63391
Sedd från hö ger
1 2,34
567
89
1. Bakljus/bromsljus (se sidan 6-33)
2. Batteri (se sidan 6-28)
3. Säkringsbox (se sidan 6-30)
4. Strålkastare (se sidan 6-31)
5. Kylvätskebehållare (se sidan 6-13)
6. Tändstift (se sidan 6-8)
7. Avtappningsskruv för kylvätska (se sidan 6-14)
8. Påfyllningslock för motorolja (se sidan 6-10)
9. Kylvätskelock (se sidan 6-13)
UBV3M0M0.book Page 2 Thursday, October 20, 2016 11:42 AM

Beskrivning
2-3
2
MAU63401
Regla ge och instrument
12376854
9
1. Bromshandtag till bakbroms (se sidan 3-10)
2. Styrarmaturer, vänster (se sidan 3-9)
3. Bromsvätskebehållare, bak (se sidan 6-23)
4. Multi-funktionsmätare (se sidan 3-4)
5. Bromsvätskebehållare, fram (se sidan 6-23)
6. Startknapp (se sidan 3-9)
7. Bromshandtag till frambroms (se sidan 3-10)
8. Gashandtag (se sidan 6-18)
9. Huvudströmbrytare/styrlås (se sidan 3-1)
UBV3M0M0.book Page 3 Thursday, October 20, 2016 11:42 AM

Instrument och kontrollfunktioner
3-1
3
MAUN0264
Huvudström brytare/styrlås
Reglaget för huvudströmbrytare/styrlås
hanterar tändningen och belysningen och
används även för att låsa styrningen. De oli-
ka lägena på huvudströmbrytaren beskrivs
nedan.
TIPS
Huvudströmbrytaren/styrlåset är utrustat
med ett nyckelhålsskydd. (Se sidan 3-2 för
öppning och stängning av nyckelhålsskyd-
det.)
MAU60600ON (PÅ)
Alla elkretsar matas med ström, instru-
mentbelysningen, bakljus och parkerings-
ljus tänds och motorn kan startas. Det går
inte att ta ur nyckeln.
TIPS
Strålkastaren tänds automatiskt när motorn
startat och lyser till dess nyckeln vrids till
“OFF”, även om motorn tjuvstannar.
MAU10662OFF (AV)
Alla elektriska system är avstängda. Det går
att ta ur nyckeln.
VARNING
MWA10062
Vri d al dri g nyckeln till lä get “OFF” eller
“LOCK” när for donet körs. Alla elsystem
stän gs av om du gör det, vilket kan le da
till att d u förlorar kontrollen över for do-
net eller en olycka.
MAU1068BLOCK (LÅS)
Styrlåset är låst och alla elektriska system
är avstängda. Det går att ta ur nyckeln.
För att låsa styrningen
1. Vrid styret helt och hållet till vänster.
2. Med nyckeln i läge “OFF”, tryck in den
och vrid den till “LOCK”.
3. Ta ur nyckeln.
TIPS
Om styrlåset inte låser sig, vrid styret lite
fram och tillbaka.
ON
OFF
LOCK
1. Tryck.
2. Vrid.
12
UBV3M0M0.book Page 1 Thursday, October 20, 2016 11:42 AM

Instrument och kontrollfunktioner
3-2
3

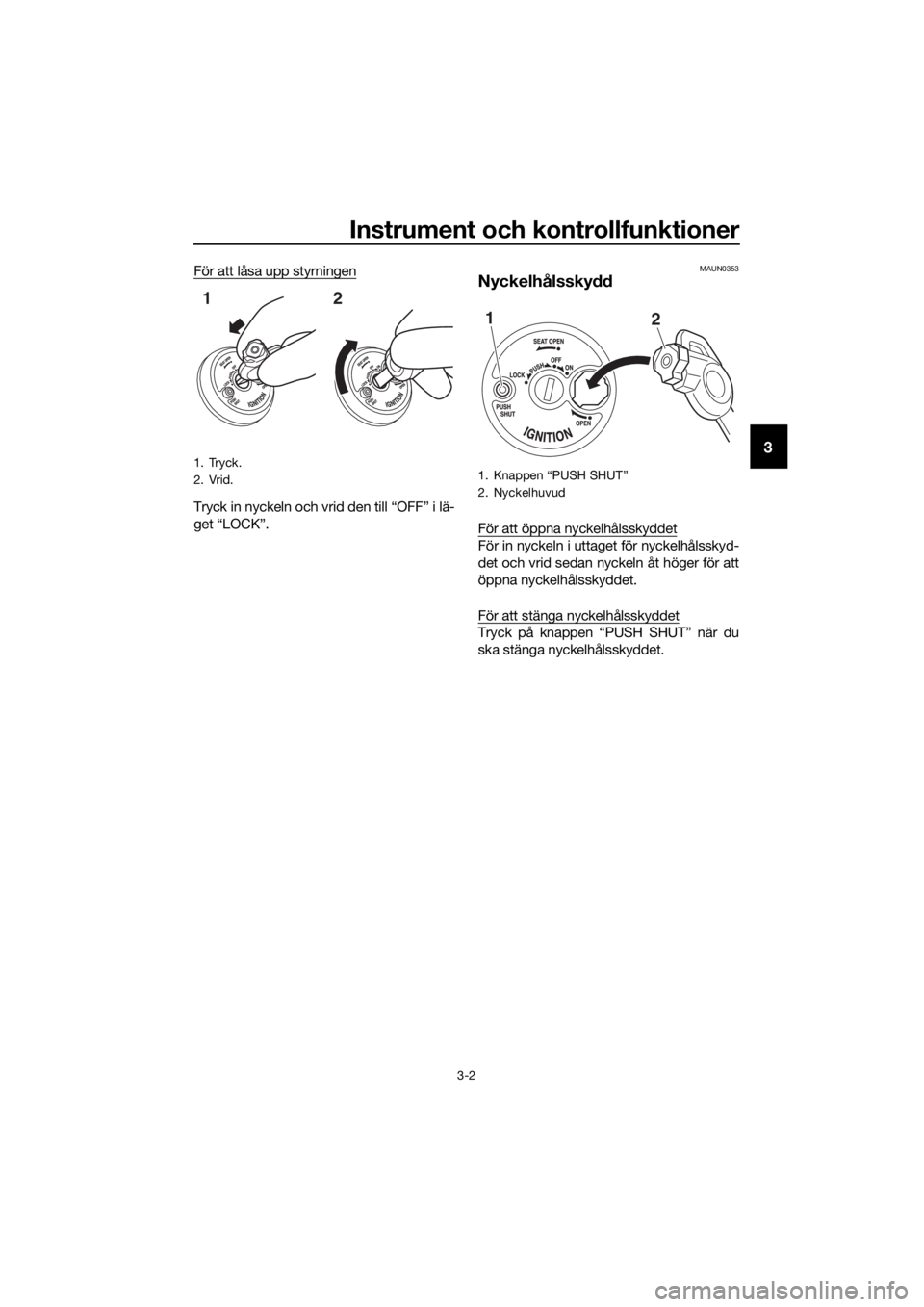

För att låsa upp styrningen
Tryck in nyckeln och vrid den till “OFF” i lä-
get “LOCK”.
MAUN0353
Nyckelhålsskydd
För att öppna nyckelhålsskyddet
För in nyckeln i uttaget för nyckelhålsskyd-
det och vrid sedan nyckeln åt höger för att
öppna nyckelhålsskyddet.
För att stänga nyckelhålsskyddet
Tryck på knappen “PUSH SHUT” när du
ska stänga nyckelhålsskyddet.
1. Tryck.
2. Vrid.
12
1. Knappen “PUSH SHUT”
2. Nyckelhuvud
12
UBV3M0M0.book Page 2 Thursday, October 20, 2016 11:42 AM

Instrument och kontrollfunktioner
3-3
3
MAU4939C
Indikerin gslampor och varnin gs-
lampor
MAU11032In dikerin gslampor för blinkers “ ”
och “ ”
Indikeringslamporna blinkar när motsva-
rande blinkerslampa blinkar.
MAU11081In dikerin gslampa för helljus “ ”
Denna indikeringslampa tänds när helljuset
slås på.
MAU67441Varnin gslampa för
kylvätsketemperatur “ ”
Denna varningslampa tänds om motorn
överhettas. Om det inträffar måste du stan-
na motorn omedelbart och låta den kallna.
Varningslampans elektriska krets kan kon-
trolleras genom att huvudströmbrytaren
slås på. Varningslampan ska tändas i några
sekunder och sedan släckas.
Om varningslampan inte tänds när huvud-
strömbrytaren slås på eller om den fortsät-
ter att lysa ska du låta en Yamaha-
återförsäljare kontrollera elkretsen.
VIKTIGT
MCA10022
Fortsätt inte att köra motorn om den är
överhettad .
TIPS
Om motorn överhettas, se sidan 6-39 för
ytterligare anvisningar.
MAU73171Varningslampa för motorpro blem “ ”
Varningslampan tänds om ett problem av-
känns i motorn eller något annat styrsystem
i fordonet. Låt en Yamaha-återförsäljare
kontrollera det inbyggda diagnostiksyste-
met om det inträffar.
Varningslampans elektriska krets kan kon-
trolleras genom att vrida nyckeln till läge
“ON”. Varningslampan ska tändas i några
sekunder och sedan släckas.
Om varningslampan inte tänds när nyckeln
vrids till läge “ON” eller om den fortsätter
att lysa ska du låta en Yamaha-återförsälja-
re kontrollera fordonet.
MAUU1810ABS-varnin gslampa “ ”
Vid normal användning bör ABS-varnings-
lampan tändas när nyckeln vrids till “ON”
och sedan slockna när du kört i en hastig-
het av 10 km/h (6 mi/h) eller högre.
Om ABS-varningslampan:  inte tänds när nyckeln vrids till “ON”
 tänds eller blinkar när du kör
 inte slocknar när du har kört i en has-
tighet av 10 km/h (6 mi/h) eller högre
ABS-systemet kanske inte fungerar som
det ska. Om något av ovanstående inträffar
ska du låta en Yamaha-återförsäljare kon-
trollera systemet så snart som möjligt. (Se
sidan 3-11 för en beskrivning av ABS.)

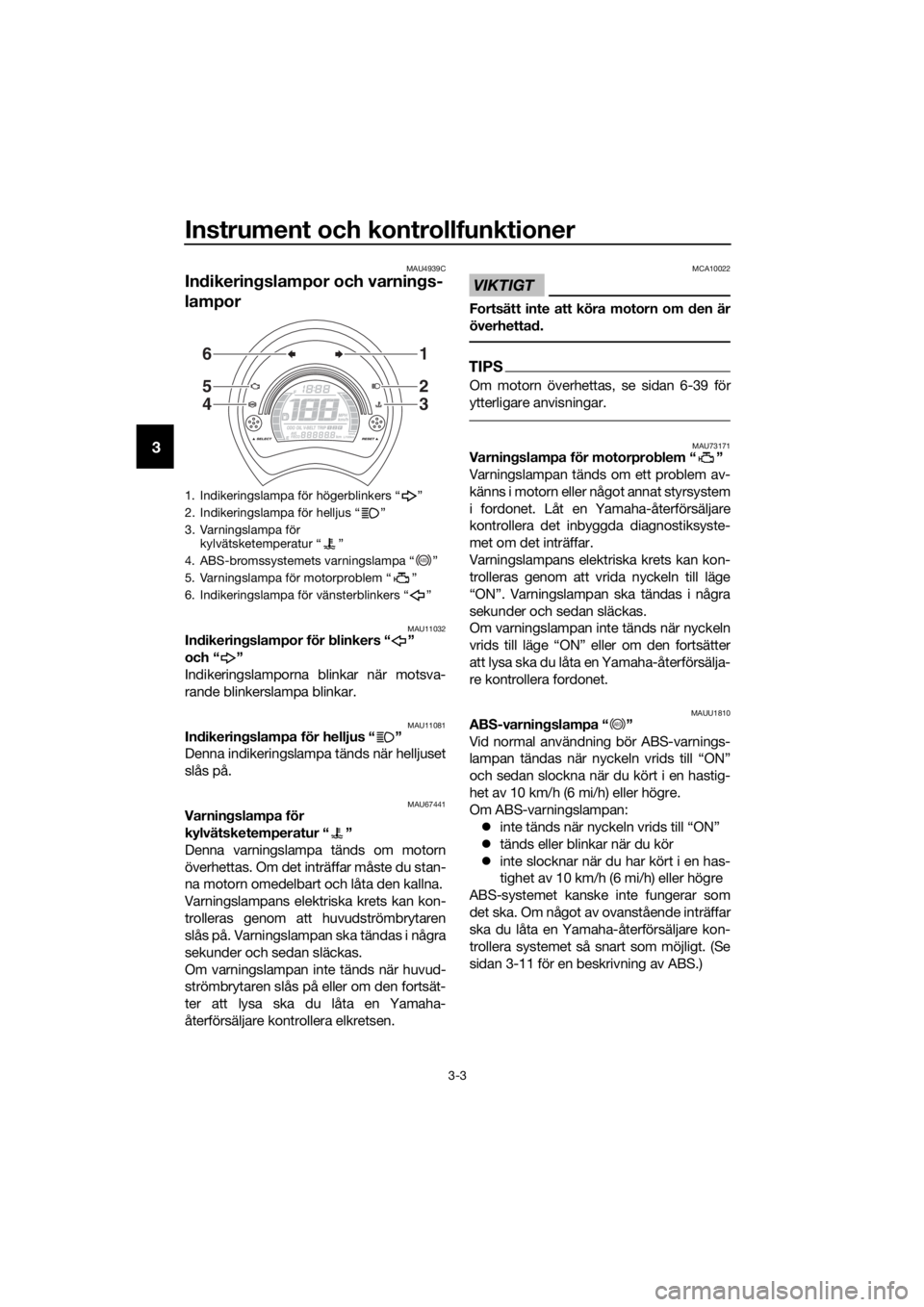

1. Indikeringslampa för högerblinkers “ ”
2. Indikeringslampa för helljus “ ”
3. Varningslampa för kylvätsketemperatur “ ”
4. ABS-bromssystemets varningslampa “ ”
5. Varningslampa för motorproblem “ ”
6. Indikeringslampa för vänsterblinkers “ ”
6
5
4
1
2
3
ABS
ABS
UBV3M0M0.book Page 3 Thursday, October 20, 2016 11:42 AM

Instrument och kontrollfunktioner
3-4
3
VARNING
MWA16041
Bromssystemet övergår till vanli g
b romsnin g om ABS-varnin gslampan inte
slocknar när du har kört i en hasti ghet av
10 km/h (6 mi/h) eller hö gre eller om var-
ning slampan tän ds eller b linkar när d u
kör. Om nå got av ovanståen de inträffar,
eller om varnin gslampan inte tänd s alls,
ska du vara särskilt försikti g för att un d-
vika att hjulen låser si g vi d in bromsnin g i
nö dfall. Låt en Yamaha-återförsäljare
kontrollera bromssystemet och d e elek-
triska kretsarna så fort som möjli gt.
TIPS
ABS-varningslampan kan tändas när du
accelererar med fordonet på mittstödet,
men detta indikerar inte ett fel.
MAUN0983

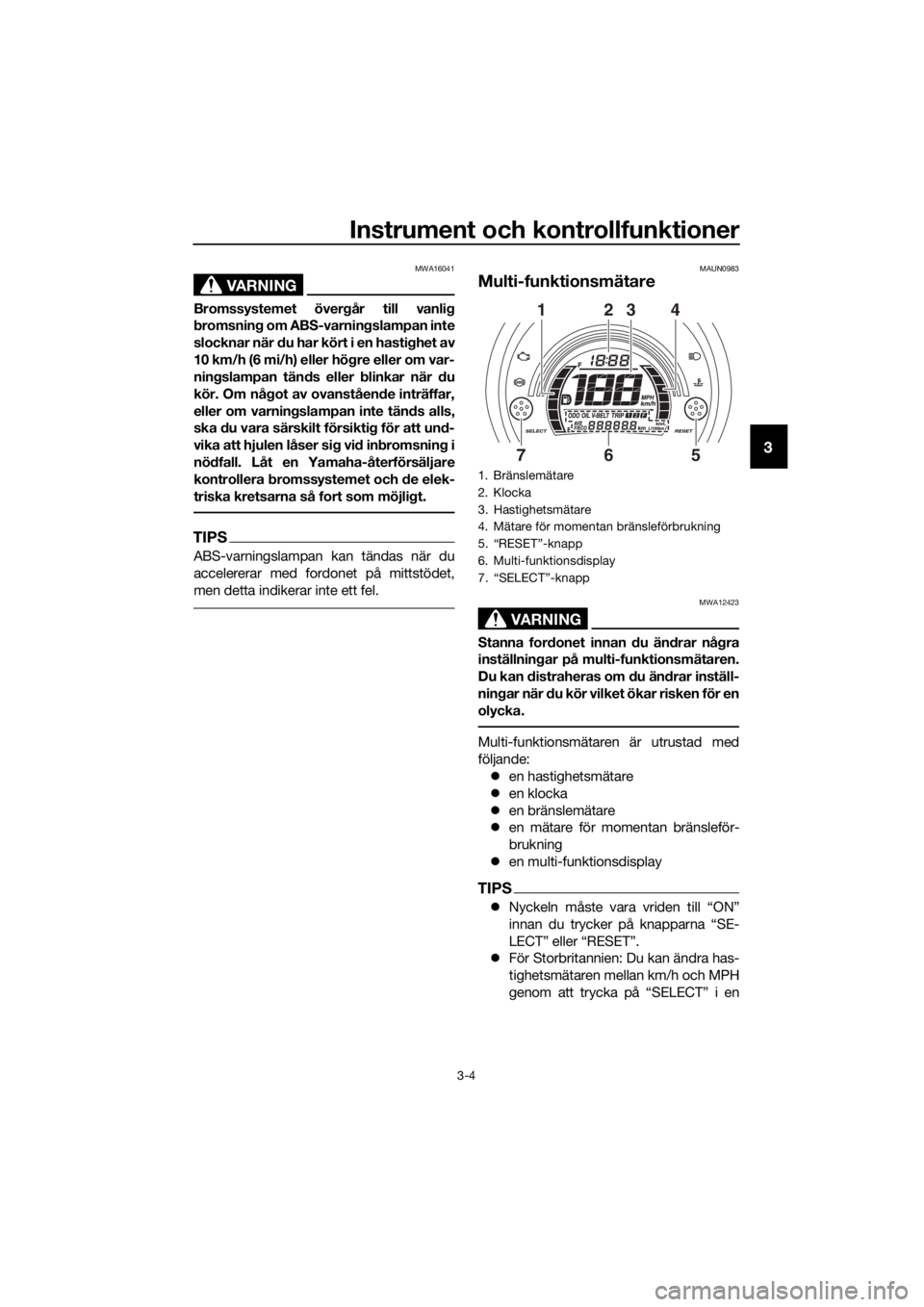

Multi-funktionsmätare
VARNING
MWA12423
Stanna for donet innan du änd rar nå gra
inställnin gar på multi-funktionsmätaren.
Du kan d istraheras om d u ändrar inställ-
ning ar när d u kör vilket ökar risken för en
olycka.
Multi-funktionsmätaren är utrustad med
följande:  en hastighetsmätare
 en klocka
 en bränslemätare
 en mätare för momentan bränsleför-
brukning
 en multi-funktionsdisplay
TIPS
Nyckeln måste vara vriden till “ON”
innan du trycker på knapparna “SE-
LECT” eller “RESET”.
 För Storbritannien: Du kan ändra has-
tighetsmätaren mellan km/h och MPH
genom att trycka på “SELECT” i en
1. Bränslemätare
2. Klocka
3. Hastighetsmätare
4. Mätare för momentan bränsleförbrukning
5. “RESET”-knapp
6. Multi-funktionsdisplay
7. “SELECT”-knapp
2314
675
UBV3M0M0.book Page 4 Thursday, October 20, 2016 11:42 AM

Instrument och kontrollfunktioner
3-5
3
sekund när multifunktionsmätaren är i
vägmätarläge, trippmätarläge 1 eller
trippmätarläge 2.
Hastighetsmätare
Hastighetsmätaren visar fordonets körhas-
tighet.

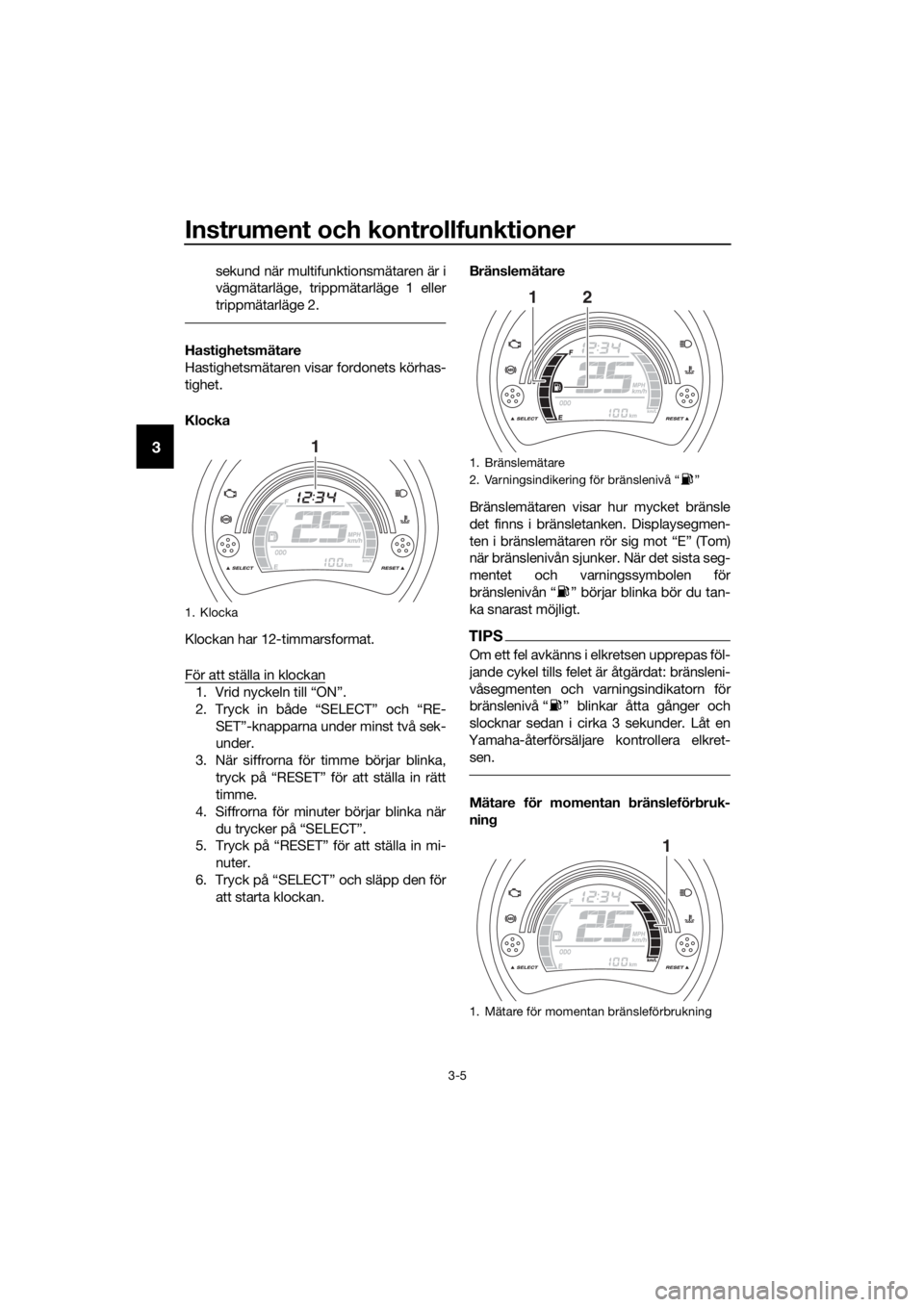

Klocka
Klockan har 12-timmarsformat.
För att ställa in klockan
1. Vrid nyckeln till “ON”.
2. Tryck in både “SELECT” och “RE-
SET”-knapparna under minst två sek-
under.
3. När siffrorna för timme börjar blinka, tryck på “RESET” för att ställa in rätt
timme.
4. Siffrorna för minuter börjar blinka när du trycker på “SELECT”.
5. Tryck på “RESET” för att ställa in mi-
nuter.
6. Tryck på “SELECT” och släpp den för att starta klockan. Bränslemätare
Bränslemätaren visar hur mycket bränsle
det finns i bränsletanken. Displaysegmen-
ten i bränslemätaren rör sig mot “E” (Tom)
när bränslenivån sjunker. När det sista seg-
mentet och varningssymbolen för
bränslenivån “ ” börjar blinka bör du tan-
ka snarast möjligt.
TIPS
Om ett fel avkänns i elkretsen upprepas föl-
jande cykel tills felet är åtgärdat: bränsleni-
våsegmenten och varningsindikatorn för
bränslenivå “ ” blinkar åtta gånger och
slocknar sedan i cirka 3 sekunder. Låt en
Yamaha-återförsäljare kontrollera elkret- sen.
Mätare för momentan bränsleför bruk-
nin g
1. Klocka
11. Bränslemätare
2. Varningsindikering för bränslenivå “ ”
1. Mätare för momentan bränsleförbrukning
12
1
UBV3M0M0.book Page 5 Thursday, October 20, 2016 11:42 AM

Instrument och kontrollfunktioner
3-6
3
Mätaren visar momentan bränsleförbruk-
ning.
Segmenten ökar eller minskar beroende på
vilken visningsinställning som valts för mo-
mentan bränsleförbrukning “F/ECO”. km/L och MPG (för Storbritannien):
Antalet segment ökar ju effektivare
fordonet körs.
 L/100 km: Antalet segment minskar ju
effektivare fordonet körs.

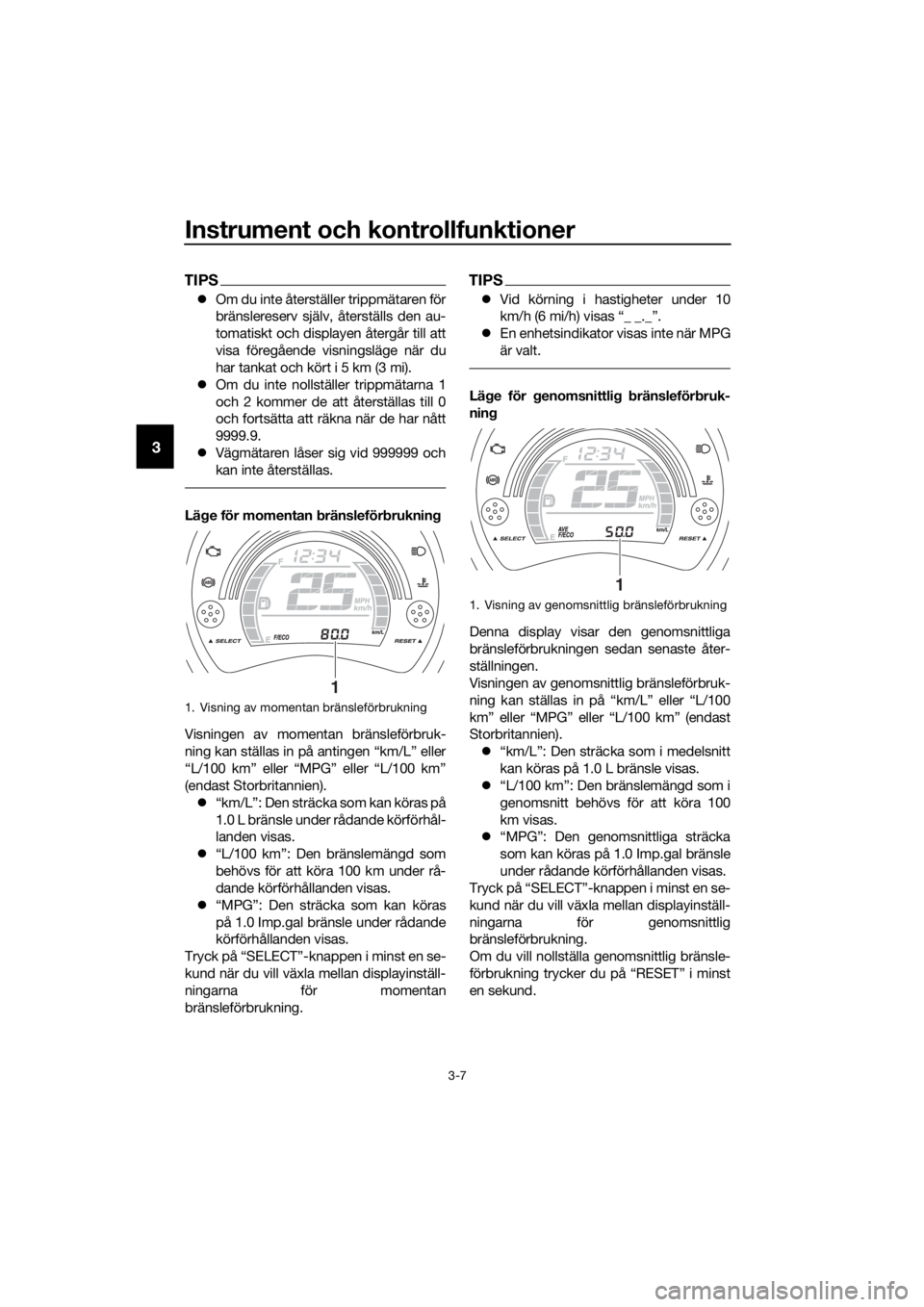

Multi-funktions display
Multi-funktionsdisplayen är utrustad med
följande:  en vägmätare
 två trippmätare (som visar körsträckor
sedan de senast nollställdes)
 en trippmätare för bränslereserv (som
visar körsträckan sedan det sista seg-
mentet på bränslemätaren började
blinka)
 momentan bränsleförbrukning
 genomsnittlig bränsleförbrukning
 en trippmätare för oljebyte
 en trippmätare för byte av V-rem
 en indikering för oljebyte
 en indikering för byte av V-remmen
Förutom Storbritannien:
Tryck på “SELECT” när du vill växla mellan
att visa vägmätarläge “ODO”, trippmätarlä-
gena “TRIP 1” och “TRIP 2”, trippmätarlä-
get för oljebyte “OIL TRIP”, trippmätarläget
för V-remsbyte “V-BELT TRIP”, läget för momentan bränsleförbrukning “F/ECO”
(km/L eller L/100 km) och läget för genom-
snittlig bränsleförbrukning “AVE F/ECO”
(km/L eller L/100 km) i följande ordning:
ODO
→ TRIP 1 → TRIP 2 → OIL TRIP → V-
BELT TRIP → F/ECO → AVE F/ECO →
ODO
För Storbritannien:
Tryck på “SELECT” när du vill växla mellan
att visa vägmätarläge “ODO”, trippmätarlä-
gena “TRIP 1” och “TRIP 2”, trippmätarlä-
get för oljebyte “OIL TRIP”, trippmätarläget
för V-remsbyte “V-BELT TRIP”, läget för
momentan bränsleförbrukning “F/ECO”
(MPG eller L/100 km) och läget för genom-
snittlig bränsleförbrukning “AVE F/ECO”
(MPG eller L/100 km) i följande ordning:
ODO → TRIP 1 → TRIP 2 → OIL TRIP → V-
BELT TRIP → F/ECO → AVE F/ECO →
ODO
Om varningssymbolen för bränslenivå “ ”
och bränslemätarens sista segment börjar
blinka, övergår displayen automatiskt till
bränslereservens trippmätarläge “TRIP F”
och börjar räkna körsträckan från den
punkten. Om det inträffar kan du trycka på
“SELECT” när du vill växla visningen mellan
de olika trippmätarna, vägmätaren, tripp-
mätaren för oljebyte, trippmätaren för V-
remsbyte, momentan bränsleförbrukning
och genomsnittlig bränsleförbrukning i föl-
jande ordning:
TRIP F → TRIP 1 → TRIP 2 → OIL TRIP →
V-BELT TRIP → F/ECO → AVE F/ECO →
ODO → TRIP F
För att nollställa en trippmätare, välj den
genom att trycka på “SELECT” och tryck
sedan på “RESET” under minst en sekund.
1. Multi-funktionsdisplay
1
UBV3M0M0.book Page 6 Thursday, October 20, 2016 11:42 AM

Instrument och kontrollfunktioner
3-7
3
TIPS
Om du inte återställer trippmätaren för
bränslereserv själv, återställs den au-
tomatiskt och displayen återgår till att
visa föregående visningsläge när du
har tankat och kört i 5 km (3 mi).
 Om du inte nollställer trippmätarna 1
och 2 kommer de att återställas till 0
och fortsätta att räkna när de har nått
9999.9.
 Vägmätaren låser sig vid 999999 och
kan inte återställas.
Läge för momentan bränsleför bruknin g
Visningen av momentan bränsleförbruk-
ning kan ställas in på antingen “km/L” eller
“L/100 km” eller “MPG” eller “L/100 km”
(endast Storbritannien).  “km/L”: Den sträcka som kan köras på
1.0 L bränsle under rådande körförhål-
landen visas.
 “L/100 km”: Den bränslemängd som
behövs för att köra 100 km under rå-
dande körförhållanden visas.
 “MPG”: Den sträcka som kan köras
på 1.0 Imp.gal bränsle under rådande
körförhållanden visas.
Tryck på “SELECT”-knappen i minst en se-
kund när du vill växla mellan displayinställ-
ningarna för momentan
bränsleförbrukning.
TIPS
 Vid körning i hastigheter under 10
km/h (6 mi/h) visas “_ _._”.
 En enhetsindikator visas inte när MPG
är valt.
Läge för genomsnittli g b ränsleför bruk-
nin g
Denna display visar den genomsnittliga
bränsleförbrukningen sedan senaste åter-
ställningen.
Visningen av genomsnittlig bränsleförbruk-
ning kan ställas in på “km/L” eller “L/100
km” eller “MPG” eller “L/100 km” (endast
Storbritannien).  “km/L”: Den sträcka som i medelsnitt
kan köras på 1.0 L bränsle visas.
 “L/100 km”: Den bränslemängd som i
genomsnitt behövs för att köra 100
km visas.
 “MPG”: Den genomsnittliga sträcka
som kan köras på 1.0 Imp.gal bränsle
under rådande körförhållanden visas.
Tryck på “SELECT”-knappen i minst en se-
kund när du vill växla mellan displayinställ-
ningarna för genomsnittlig
bränsleförbrukning.
Om du vill nollställa genomsnittlig bränsle-
förbrukning trycker du på “RESET” i minst
en sekund.
1. Visning av momentan bränsleförbrukning
1
1. Visning av genomsnittlig bränsleförbrukning
1
UBV3M0M0.book Page 7 Thursday, October 20, 2016 11:42 AM
