Instrument och kontrollfunktioner
3-18
3

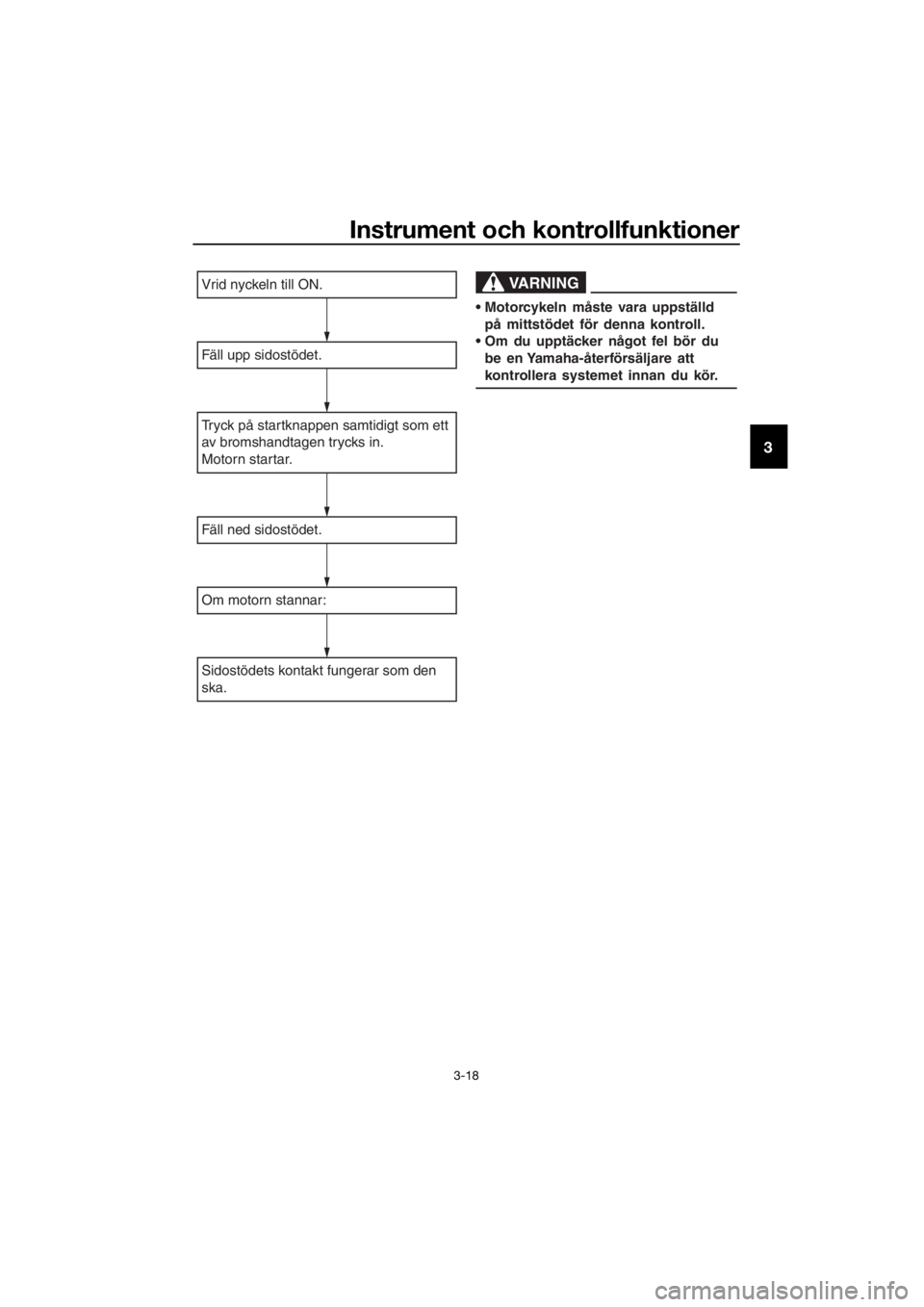

Vrid nyckeln till ON.
Fäll upp sidostödet.
Tryck på startknappen samtidigt som ett
av bromshandtagen trycks in.
Motorn startar.
Fäll ned sidostödet.
Om motorn stannar:
Sidostödets kontakt fungerar som den
ska.
VARNING
Motorcykeln måste vara uppställd
på mittstödet för denna kontroll.
Om du upptäcker något fel bör du
be en Yamaha-återförsäljare att
kontrollera systemet innan du kör.
UBV3M0M0.book Page 18 Thursday, October 20, 2016 11:42 AM

För din egen säkerhet – kontroller före körning
4-1
4
MAU63440
Inspektera fordonet före varje användningstillfälle så att det är i säkert skick. Följ alltid de
inspektions- och underhållsprocedurer samt scheman som beskrivs i ägarhandboken.
VARNING
MWA11152
Risken för en olycka eller egendomsskador ökar om du inte inspekterar och under-
håller fordonet på rätt sätt. Kör inte fordonet om du stöter på några problem. Låt en
Yamaha-återförsäljare se över fordonet om ett problem inte kan åtgärdas med pro-
cedurerna som beskrivs i den här handboken.
Kontrollera följande punkter innan fordonet körs:
ARTIKEL KONTROLLER SIDAN
Bränsle• Kontrollera bränslenivån i tanken.
• Fyll på om det behövs.
• Kontrollera om det finns läckage i bränsleledningarna.
• Kontrollera att bränsletankens överströmningsslang inte
är skadad, är igensatt eller har sprickor, och kontrollera
slanganslutningen.3-13,
3-14
Motorolja• Kontrollera oljenivån i motorn.
• Fyll på, vid behov, med rekommenderad olja till rätt ni-
vå.
• Kontrollera om det läcker någon olja.6-10
Olja i slutväxel• Kontrollera om det läcker någon olja. 6-12
Kylvätska• Kontrollera kylvätskenivån i kylvätskebehållaren.
• Fyll på, vid behov, med rekommenderad kylvätska till
rätt nivå.
• Kontrollera om kylsystemet läcker.6-13
Frambroms• Kontrollera funktionen.
• Om den känns mjuk eller fjädrar, be en Yamaha-återför-
säljare att lufta bromssystemet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker.6-21,
6-22,
6-23
Bakbroms• Kontrollera funktionen.
• Om den känns mjuk eller fjädrar, be en Yamaha-återför-
säljare att lufta bromssystemet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker.6-21,
6-22,
6-23
Gashandtag• Kontrollera att det går mjukt.
• Kontrollera gashandtagets spel.
• Vid behov, låt en Yamaha-återförsäljare justera gas-
handtagets spel och smörja kabeln samt gashandtagets
mekanism.6-18,
6-25
UBV3M0M0.book Page 1 Thursday, October 20, 2016 11:42 AM

För din egen säkerhet – kontroller före körning
4-2
4
Reglagekablar• Kontrollera att det går mjukt.
•Smörj om det behövs.6-25
Hjul och däck• Kontrollera om de är skadade.
• Kontrollera mönsterdjup och däckens skick.
• Kontrollera lufttrycket.
• Korrigera vid behov.6-19,
6-21
Bromshandtag• Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs.6-26
Mittstöd, sidostöd• Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs.6-26
Ramfästen• Kontrollera att alla muttrar, bultar och skruvar är ordent-
ligt åtdragna.
• Dra åt om det behövs.—
Instrument, belysning,
signaler och kontakter• Kontrollera funktionen.
• Korrigera vid behov.—
Sidostödets kontakt • Kontrollera funktionen på avstängningssystemet för
tändkrets.
• Låt en Yamaha-återförsäljare kontrollera fordonet om
systemet inte fungerar som det ska.3-17 ARTIKEL KONTROLLER SIDAN
UBV3M0M0.book Page 2 Thursday, October 20, 2016 11:42 AM

Hantering och viktiga punkter vid körning
5-1
5
MAU15952
Läs noga igenom handboken så att du lär
dig alla reglage. Fråga en Yamaha-återför-
säljare om det finns ett reglage eller en
funktion som du inte förstår.
VARNING
MWA10272
Om du inte är bekant med reglagen kan
du förlora kontrollen över fordonet vilket
kan leda till en olycka eller personska-
dor.
MAU66721
Start av motorn
VIKTIGT
MCA10251
Se sidan 5-4 för information om inkör-
ning av motorn innan du tar fordonet i
drift första gången.
För att avstängningssystemet för tändkrets
ska tillåta att motorn får startas, måste si-
dostödet vara uppfällt.
Mer information finns på sidan 3-17.
1. Slå på huvudströmbrytaren.
Varningslamporna för motorpro-
blem och kylvätsketemperatur
bör lysa i ett par sekunder för att
sedan slockna.
ABS-varningslampan ska tändas
och lysa tills fordonet når en has-
tighet på 10 km/h (6 mi/h).
VIKTIGT
MCA15486
Om en varningslampa inte tänds när
tändningen slås på eller en varningslam-
pa fortsätter att lysa, ska du läsa sidan
3-3 angående kontroll av kretsen för den
varningslampan.
2. Vrid av gasen helt.
3. Tryck på startknappen när fram- eller
bakbromsen ansätts.
Om motorn inte startar direkt, släpp
startknappen och vänta några sekun-
der innan du försöker igen. Varje start-
försök bör göras så kort som möjligt
för att inte belasta batteriet för myck-
et. Låt inte startmotorn arbeta mer än
10 sekunder åt gången.
VIKTIGT
MCA11043
För att motorn ska hålla så länge som
möjligt bör du undvika kraftiga accelera-
tioner så länge som motorn är kall!
UBV3M0M0.book Page 1 Thursday, October 20, 2016 11:42 AM

Hantering och viktiga punkter vid körning
5-2
5
MAU45093
Ivägkörning
1. Håll bakbromshandtaget intryckt med
vänster hand och ta tag i handtaget
med din högra hand och för slutligen
skotern av mittstödet.
2. Sitt grensle över sadeln och ställ in
backspeglarna.
3. Sätt på blinkersen.
4. Kontrollera trafiksituationen och vrid
sedan gasen (höger handtag) sakta för
att köra iväg.
5. Stäng av blinkersen.
MAU16782
Acceleration och retardation
Du kan variera hastigheten genom att vrida
på gashandtaget. För att öka hastigheten,
vrid gashandtaget i riktning (a). För att
minska hastigheten, vrid gashandtaget i
riktning (b).
1. Handtag
1
(b)
(a)
ZAUM0199
UBV3M0M0.book Page 2 Thursday, October 20, 2016 11:42 AM

Hantering och viktiga punkter vid körning
5-3
5
MAU16794
Inbromsning
VARNING
MWA10301
Undvik att bromsa hårt eller plöts-
ligt (speciellt om du lutar dig åt nå-
gon sida), eftersom skotern kan
sladda eller välta.
Järnvägskorsningar, spårvagnss-
pår, järnplattor vid vägarbeten och
brunnslock kan bli extremt hala när
de är våta. Sakta därför ned och kör
över dem försiktigt.
Kom ihåg att det kan vara mycket
svårt att bromsa på vått väglag.
Kör försiktigt i nedförsbacke efter-
som en inbromsning då kan vara
mycket svårt.
1. Vrid av gasen helt.
2. Ansätt både frambroms och bak-
broms samtidigt genom att dra in
bromshandtagen sakta.
MAU16821
Tips för att sänka bränsleför-
brukningen
Bränsleförbrukningen beror i stor utsträck-
ning på hur du kör. Här får du några tips för
att hålla bränsleförbrukningen nere:
Undvik höga varvtal under accelera-
tion.
Undvik höga varvtal när motorn inte är
belastad.
Stäng av motorn i stället för att låta
den gå på tomgång länge (exempelvis
i trafikstockningar, vid trafikljus och
vid järnvägsövergångar).
UBV3M0M0.book Page 3 Thursday, October 20, 2016 11:42 AM

Hantering och viktiga punkter vid körning
5-4
5
MAU16842
Inkörning av motorn
Den viktigaste tiden för motorns livslängd
är den tiden som du kör mellan 0 och 1600
km (1000 mi). Av denna anledning bör du
läsa detta material noga.
Eftersom motorn är helt ny får den inte be-
lastas för hårt under de första 1600 km
(1000 mi). De olika delarna i motorn slits in
och polerar varandra till rätta driftstoleran-
ser. Under denna period bör du undvika att
ha fullgas eller belasta motorn på sådant
sätt att motorn kan överhettas.
MAUM2012
0–1000 km (0–600 mi)
Undvik att köra under längre tider över 1/3
gaspådrag. VIKTIGT: Efter 1000 km (600
mi) körning bör du byta motorolja samt
olja i slutväxeln.
[MCA11662]
1000–1600 km (600–1000 mi)
Undvik att köra under längre tider över 1/2
gaspådrag.
Efter 1600 km (1000 mi)
Fordonet kan nu köras normalt.
VIKTIGT
MCA10271
Om det uppstår något problem med mo-
torn under inkörningstiden bör du ome-
delbart ta kontakt med en Yamaha-
återförsäljare som får kontrollera orsa-
ken.
MAU17214
Parkering
Vid parkering, stäng av motorn och ta ur
nyckeln.
VARNING
MWA10312
Eftersom motorn och avgasröret
kan bli mycket varma bör du inte
parkera där fotgängare eller barn
kan nudda delarna och få bränn-
skador.
Parkera inte i en backe eller på
mjukt underlag eftersom fordonet
då kan välta, vilket ökar risken för
bränsleläckor och brand.
Parkera inte i närheten av gräs eller
andra material som kan fatta eld.
UBV3M0M0.book Page 4 Thursday, October 20, 2016 11:42 AM

Periodiskt underhåll och justering
6-1
6
MAU17246
Regelbunden kontroll, justering och smörj-
ning håller ditt fordon i trafiksäkert och gott
skick. Fordonets ägare/föraren ansvarar för
säkerheten. De viktigaste punkterna för
kontroll, justering och smörjning av fordo-
net beskrivs på sidorna som följer.
De tidsintervall som finns angivna i tabellen
för regelbundet underhåll bör enbart ses
som rekommendationer under normala
körförhållanden. Underhåll kanske måste
utföras oftare beroende på väder, vägför-
hållanden, geografiskt läge och körstil.
VARNING
MWA10322
Risken för personskador eller dödsfall
när fordonet underhålls eller körs kan
öka om fordonet inte sköts eller under-
hålls på rätt sätt. Låt en Yamaha-återför-
säljare utföra service om du inte är van
vid fordonsunderhåll.
VARNING
MWA15123
Stäng av motorn när underhåll utförs om
inte annat anges.
När motorn är igång finns det rörli-
ga delar i den där kroppsdelar eller
kläder kan fastna och elektriska de-
lar som kan orsaka elektriska stötar
eller brand.
Om motorn körs när underhåll ut-
förs kan det leda till ögonskador,
brännskador, brand eller kolmon-
oxidförgiftning – eventuellt med
dödlig utgång. Mer information om
kolmonoxidförgiftning finns på si-
dan 1-2.
VARNING
MWA15461
Bromsskivor, bromsok, trummor, och
bromsbelägg kan bli mycket varma un-
der användning. Låt bromskomponen-
terna kallna innan du rör vid dem för att
undvika brännskador.
UBV3M0M0.book Page 1 Thursday, October 20, 2016 11:42 AM

Periodiskt underhåll och justering
6-2
6
MAU39692
Ägarens verktygssats
Ägarens verktygssats finns placerad under
sadeln. (Se sidan 3-15.)
Den serviceinformation som finns i denna
handbok och de verktyg som finns i äga-
rens verktygssats är till för att hjälpa dig un-
der arbeten med förebyggande skötsel och
vid mindre reparationer. Du kan emellertid
behöva ytterligare verktyg, som exempelvis
en momentnyckel, för att genomföra vissa
skötselarbeten på rätt sätt.
TIPS
Om du inte har tillgång till dessa verktyg el-
ler inte har tillräcklig erfarenhet för ett spe-
ciellt arbete, kan du be en Yamaha-
återförsäljare att utföra det åt dig.
1. Ägarens verktygssats
1
UBV3M0M0.book Page 2 Thursday, October 20, 2016 11:42 AM

Periodiskt underhåll och justering
6-3
6
MAU71020
TIPS
De årliga kontrollerna måste genomföras varje år, utom då en kilometerbaserad
skötsel, eller för UK, en milebaserad skötsel, genomförs i stället.
Från 30000 km (17500 mi) bör skötselintervallen upprepas med början från 6000 km
(3500 mi).
De punkter som är markerade med en asterisk bör utföras av en Yamaha-återförsäl-
jare eftersom dessa punkter kräver användande av specialverktyg, data och tekniska
kunskaper.
MAU71060Tabell över regelbunden skötsel för emissionssystemet
NR. ARTIKEL
1*Bränsleledning• Kontrollera bensinslangarna om
de har sprickor eller andra ska-
dor.
• Byt vid behov.√√√√√
2*Tä ndstift• Kontrollera skicket.
• Justera gapet och rengör.√√
•Byt ut.√√
3*Ventilspel• Kontrollera och justera.√√√√
4*Bränsleinsprutning• Kontrollera tomgångsvarvtalet.√√√√√√
5*Avgassystem• Kontrollera om det finns läckor.
• Dra åt om det behövs.
• Byt packning vid behov.√√√√√X 1000 km KONTROLLPUNKT ELLER
SKÖTSELARBETE
X 1000 miMÄTARSTÄLLNING
ÅRLIG KONTROLL
1 6 12 18 24
0.6 3.5 7 10.5 14
UBV3M0M0.book Page 3 Thursday, October 20, 2016 11:42 AM
