YAMAHA NMAX 155 2021 Instructieboekje (in Dutch)

Periodiek on derhoud en afstelling
9-18
9
3. Haal het luchtfilterelement van de V-
snaarbehuizing eruit en reinig het met
oplosmiddel. Verwijder na het reinigen
het achtergebleven oplosmiddel door
het element uit te wringen.
WAARSCHUWING! Ge bruik alleen
een speciaal reini gin gsmi ddel voor
on der delen. Ge bruik geen benzine
of oplosmi ddelen met een laa g ont-
vlammin gspunt om het risico op
b ran d of explosie te vermijd en.
[DWA10432]
LET OP: Spring voorzichti g
om met het filterelement en ver-
d raai het niet om b eschadig in g te
voorkomen.
[DCA10522]
4. Breng olie van de aanbevolen soort aan op het hele oppervlak van de fil-
terspons en wring dan de overtollige
olie uit.OPMERKINGHet luchtfilterelement moet nat zijn
maar mag niet druipen.
 Controleer het luchtfilterelement op
beschadiging en sterke vervuiling en
vervang het indien nodig.5. Plaats het element in de V-snaarbe-
huizing. 6. Monteer het deksel van het luchtfilte-
relement door de schroeven aan te
brengen.
1. Luchtfilterelement in V-snaarbehuizing
1
Aan bevolen olie:
Yamaha olie voor schuimrubberen
luchtfilterelementen of een vergelijk-
baar product
UBBDD0D0.book Page 18 Monday, June 14, 2021 1:17 PM

Periodiek on derhou d en afstelling
9-19
9
DAU21386
De vrije sla g van de gas greep
controlerenMeet de vrije slag van de gasgreep zoals
getoond.
Controleer de vrije slag van de gasgreep re-
gelmatig en laat de vrije slag indien nodig
afstellen door een Yamaha dealer.
DAU21403
Klepspelin gDe kleppen zijn een belangrijke motorcom-
ponent, en aangezien de klepspeling bij ge-
bruik verandert moeten ze worden
gecontroleerd en afgesteld volgens de in-
tervalperioden vermeld in het periodieke
onderhoudsschema. Niet-afgestelde klep-
pen kunnen resulteren in een onjuist lucht-
brandstofmengsel, motorgeluid en uitein-
delijk motorschade. Laat om dit te voorko-
men de klepspeling regelmatig controleren
en afstellen door uw Yamaha dealer.OPMERKINGDit onderhoud moet worden uitgevoerd bij
een koude motor.
DAU69761
BandenBanden zijn het enige contact tussen de
machine en het wegdek. Veiligheid onder
alle rijomstandigheden hangt af van een re-
latief klein contactoppervlak met het weg-
dek. Het is daarom essentieel om de
banden te allen tijde in een goede conditie
te houden en deze op tijd te vervangen
door de voorgeschreven banden.
Ban denspannin g
De bandenspanning moet voor elke rit wor-
den gecontroleerd en indien nodig worden
bijgesteld.
WAARSCHUWING
DWA10504
Rij den met d eze machine met een on-
juiste ban denspannin g kan lei den tot
verlies van de controle met mo gelijk ern-
sti g letsel of overlij den tot gevol g.
 De ban dspannin g moet wor den ge-
controleer d en af gestel d terwijl de
b an den kou d zijn (wanneer de tem-
peratuur van de ban den gelijk is aan
d e omg evingstemperatuur).
 De ban dspanning moet wor den
aan gepast aan d e rijsnelheid en het
totale gewicht van rij der, passa gier,
b ag ag e en accessoires d at

voor dit
mo del is vast gestel d.
1. Vrije slag van gasgreepVrije sla g van gas greep:
3.0–5.0 mm (0.12–0.20 in)
1
UBBDD0D0.book Page 19 Monday, June 14, 2021 1:17 PM

Periodiek on derhoud en afstelling
9-20
9
WAARSCHUWING
DWA10512
Belaad uw machine nooit te zwaar. Rij-
d en met een te zwaar belaste machine
kan lei den tot een on geval.
Inspectie van b anden
Voor elke rit moeten de banden worden ge-
controleerd. Als de bandprofieldiepte op
het midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de
band scheurtjes vertoont, moet de band
onmiddellijk door een Yamaha dealer wor-
den vervangen.
OPMERKINGDe slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-
tijd de lokale voorschriften in acht.
WAARSCHUWING
DWA10472
 Laat sterk versleten ban den door
een Yamaha dealer vervan gen. Rij-
d en op een machine met versleten
b an den is niet alleen ver boden,
maar dit heeft ook een averechts
effect op de rijsta biliteit, waard oor
u de macht over het stuur zou kun-
nen verliezen.
 De vervan gin g van on der delen van
wielen en remmen, inclusief ban-
d en, dient te wor den over gelaten
aan een Yamaha d ealer, die over de
no dig e vakkun dig e kennis en erva-
rin g b eschikt om dit te d oen.
 Rijd niet te snel direct na het ver-
wisselen van een b and. Het b and-
oppervlak dient eerst te zijn
in gere den voor
dat
het zijn optimale
ei genschappen verkrij gt.
Ban deninformatie
Dit model is uitgerust met tubeless banden
en rubberen bandventielen.
Ban
denspannin g b ij kou de ban den:
1 persoon:
Voor: 150 kPa (1.50 kgf/cm2, 22 psi)
Achter:
250 kPa (2.50 kgf/cm2, 36 psi)
2 personen: Voor:
150 kPa (1.50 kgf/cm2, 22 psi)
Achter: 250 kPa (2.50 kgf/cm2, 36 psi)
Maximale belastin g:
Vo er t ui g : 167 kg (368 lb)
De maximale belasting van het
voertuig is het gecombineerde ge-
wicht van de bestuurder, de passa-
gier, de bagage en eventuele
accessoires.
1. Wang van band
2. Slijtage-indicator band
3. Bandprofieldiepte
Minimale ban dprofiel diepte (voor en
achter): 1.6 mm (0.06 in)
UBBDD0D0.book Page 20 Monday, June 14, 2021 1:17 PM

Periodiek on derhou d en afstelling
9-21
9
Banden verouderen, zelfs als ze niet of
slechts sporadisch zijn gebruikt. Scheuren
in het rubber van het loopvlak en de wang
van de band, soms in combinatie met ver-
vorming van het karkas, zijn een teken van
veroudering. Oude banden moeten worden
gecontroleerd door bandenspecialisten om
na te gaan of ze geschikt zijn voor verder
gebruik.
WAARSCHUWING
DWA10462
Monteer altij d voor- en achter ban den
van hetzelf de merk en type. Verschillen-
d e ban den kunnen het wegge dra g van
d e machine veran deren, wat kan lei den
tot een on geval.Na uitgebreide tests zijn alleen de hieron-
der vermelde banden door Yamaha goed-
gekeurd voor dit model.
DAU21963
GietwielenLet ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw voertuig.
 Voor elke rit moeten de velgranden
worden gecontroleerd op scheurtjes,
verbuiging, kromheid of andere scha-
de. Laat in geval van schade het wiel
door een Yamaha dealer vervangen.
Probeer het wiel nooit zelf te repare-
ren, hoe klein de reparatie ook is. Ver-
vang een wiel dat vervormd is of
haarscheurtjes vertoont.
 Na het vervangen van een wiel of
band moet het wiel worden uitgeba-
lanceerd. Een niet uitgebalanceerd
wiel zal mogelijk slecht functioneren of
kan een slechte wegligging en een
verkorte levensduur van de banden
tot gevolg hebben.
DAU50861
Vrije sla g van voor- en achter-
remhen del controlerenVoor
Achter
Voor ban d:
Maat: 110/70-13M/C 48P
Fabrikant/model:
DUNLOP/SCOOT SMART L
Achter ban d:
Maat:
130/70-13M/C 63P
Fabrikant/model: DUNLOP/SCOOT SMART L1. Geen vrije slag remhendel
1. Geen vrije slag remhendel
1
1
UBBDD0D0.book Page 21 Monday, June 14, 2021 1:17 PM

Periodiek on derhoud en afstelling
9-22
9
Aan de uiteinden van de remhendels mag
geen vrije slag aanwezig zijn. Als er toch
een vrije slag is, laat dan een Yamaha dea-
ler het remsysteem inspecteren.
WAARSCHUWING
DWA14212
Een zacht of sponzi g g evoel in d e rem-
hend el kan betekenen dat er lucht in het
hy draulisch systeem aanwezi g is. Als er
lucht in het hy draulisch systeem zit, laat
d an het systeem door een Yamaha d ea-
ler ontluchten voord at de machine word t
g eb ruikt. Lucht in het hy draulisch sy-
steem heeft een neg atief effect op de
remwerkin g, waar door u de macht over
het stuur zou kunnen verliezen met een
on geluk als gevol g.
DAU22393
Controleren van voor- en achter-
rem blokkenDe remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
DAU22434
Rem blokken voorrem
Elk voorremblok is voorzien van slijtage-in-
dicatorgroeven, zodat het remblok kan
worden gecontroleerd zonder de rem te
hoeven demonteren. Let op de slijtage-in-
dicatorgroeven om de remblokslijtage te
controleren. Wanneer een remblok zover is
afgesleten dat de slijtage-indicatorgroeven vrijwel zijn verdwenen, vraag dan een
Yamaha dealer de remblokken als set te
vervangen.
DAU22461
Rem
blokken achterrem
Elk achterremblok heeft een eigen slijtage-
indicator, zodat het remblok kan worden
gecontroleerd zonder de rem te hoeven de-
monteren. Bekrachtig de rem en let op de
stand van de slijtage-indicator om de rem-
blokslijtage te controleren. Wanneer een
remblok zover is afgesleten dat de slijtage-
indicator de remschijf bijna raakt, vraag dan
een Yamaha dealer de remblokken als set
te vervangen.
1. Slijtage-indicatorgroef remblok
1 1
1. Slijtage-indicator remblok
1
UBBDD0D0.book Page 22 Monday, June 14, 2021 1:17 PM

Periodiek on derhou d en afstelling
9-23
9
DAU40262
Controleren van remvloeistofni-
veauControleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat. Meet het remvloeistof-
niveau en let erop dat de bovenzijde van
het reservoir horizontaal staat. Vul indien
nodig remvloeistof bij.
Voorrem Achterrem
WAARSCHUWING
DWA16011
Onjuist uit
gevoer d on derhou d kan resul-
teren in verlies van remvermo gen. Neem
d e vol gen de voorzor gsmaatre gelen in
acht:  Bij een te laa g remvloeistofniveau
kan lucht b innendringen in het rem-
systeem, waar door de rempresta-
ties afnemen.
 Reini g de reservoir dop alvorens
d eze te verwij deren. Ge bruik uit-
sluiten d DOT 4 remvloeistof uit een
onaan geb roken verpakkin g. 
Gebruik uitsluiten d d e aan bevolen
remvloeistof, an ders kunnen d e
ru bberaf dichtin gen bescha digd ra-
ken met lekkag e tot gevolg.
 Vul bij met hetzelf
de t
ype remvloei-
stof. Toevoe gin g van een an der
type remvloeistof dan DOT 4 kan re-
sulteren in een scha delijke chemi-
sche reactie.
 Pas op en zor g d at tij dens het b ij-
vullen geen water of stof het rem-
vloeistofreservoir binnend ringen.
Water zal het kookpunt van d e rem-
vloeistof aanzienlijk verla gen zo dat
d amp belvormin g kan optred en en
vuil de hy draulisch bed ien de klep-
pen van de ABS eenhei d kan ver-
stoppen.
LET OP
DCA17641
Remvloeistof kan gelakte of kunststof
on der delen bescha dig en. Vee g g emors-
te remvloeistof stee ds direct af.Naarmate de remblokke n afslijten, zal het
remvloeistofniveau geleidelijk verder dalen.
Een laag remvloeistofniveau kan duiden op
versleten remblokken en /of lekkage in het
remsysteem. Controleer daarom de rem-
blokken op slijtage en het remsysteem op
1. Merkstreep minimumniveau
1
1. Merkstreep minimumniveauAan bevolen remvloeistof:
DOT 4
1
UBBDD0D0.book Page 23 Monday, June 14, 2021 1:17 PM

Periodiek on derhoud en afstelling
9-24
9
lekkage. Vraag als het remvloeistofniveau
plotseling sterk is gedaald een Yamaha
dealer om een inspectie alvorens verder te
rijden.
DAU22734

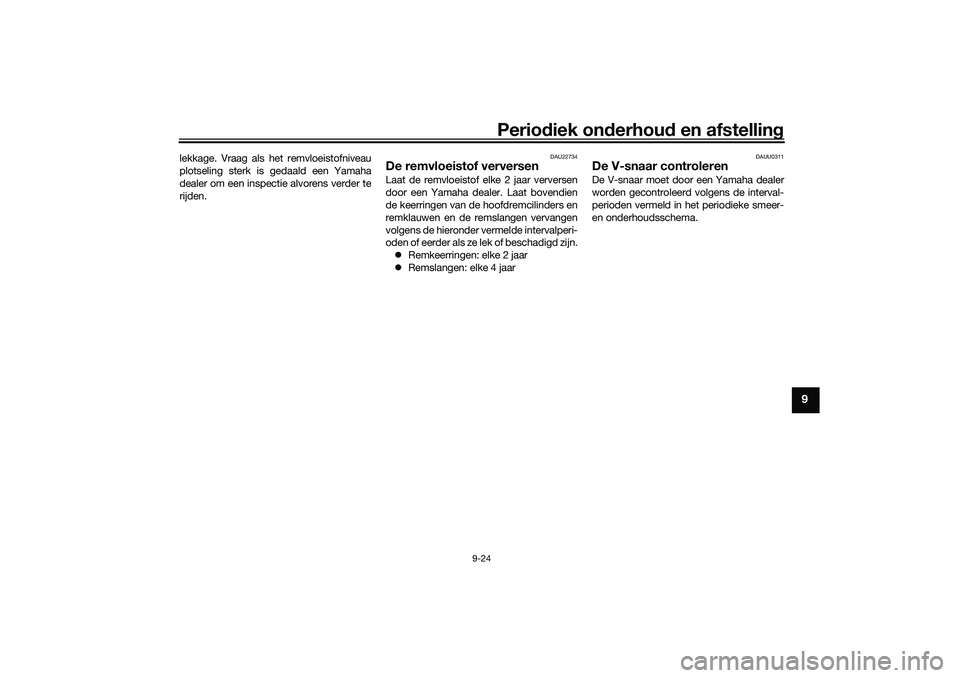

De remvloeistof verversenLaat de remvloeistof elke 2 jaar verversen
door een Yamaha dealer. Laat bovendien
de keerringen van de hoofdremcilinders en
remklauwen en de remslangen vervangen
volgens de hieronder vermelde intervalperi-
oden of eerder als ze lek of beschadigd zijn.
 Remkeerringen: elke 2 jaar
 Remslangen: elke 4 jaar
DAUU0311
De V-snaar controlerenDe V-snaar moet door een Yamaha dealer
worden gecontroleerd volgens de interval-
perioden vermeld in het periodieke smeer-
en onderhoudsschema.
UBBDD0D0.book Page 24 Monday, June 14, 2021 1:17 PM

Periodiek on derhou d en afstelling
9-25
9
DAU23098
Ka bels controleren en smerenDe werking van alle bedieningskabels en
de conditie van alle kabels moet vooraf-
gaand aan elke rit worden gecontroleerd en
de kabel en kabeleinden moeten indien no-
dig worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te ver-
vangen wanneer deze is beschadigd of niet
soepel beweegt. WAARSCHUWING!
Scha de aan de buiten behuizin g van ka-
b els kan lei den tot interne roestvormin g
en storin g veroorzaken met d e bewe-
g in g van kab els. Vervan g b escha digde
kab els zo snel mo gelijk om onveili ge
omstan dig he den te voorkomen.
[DWA10712] DAU49921
Controleren en smeren van
gas-
g reep en gaska belDe werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Daarnaast moet de kabel door een Yamaha
dealer worden gesmeerd volgens de inter-
valperioden vermeld in het periodieke on-
derhoudsschema.
DAU23173
Smeren van voor- en achterrem-
hend elsVoorremhen del
Achterremhen del
De scharnierpunten van de voor- en achter-
remhendels moeten worden gesmeerd vol-
gens de intervalperioden voorgeschreven
in het periodieke smeer- en onderhouds-
schema.
Aan
bevolen smeermi ddel:
Yamaha-kabelsmeermiddel of een
ander geschikt kabelsmeermiddel
UBBDD0D0.book Page 25 Monday, June 14, 2021 1:17 PM

Periodiek on derhoud en afstelling
9-26
9
DAU23215
Midden bok en zijstan daar d con-
troleren en smerenDe werking van de middenbok en de zij-
standaard moet voorafgaand aan elke rit
worden gecontroleerd en de scharnierpun-
ten en de metaal-op-metaal contactvlak-
ken moeten indien nodig worden
gesmeerd.
WAARSCHUWING
DWA10742
Als de mi dden bok of d e zijstan daar d niet
soepel omhoo g en omlaa g beweeg t,
vraag d an een Yamaha dealer deze te
controleren of te repareren. Een slecht
functioneren de mi ddenbok of zijstan-
d aar d kan het we gdek raken en u aflei-
d en, waar door u de controle over de
machine kunt verliezen.
Aan bevolen smeermi ddel:
Siliconenvet
Aan bevolen smeermi ddel:
Lithiumvet
UBBDD0D0.book Page 26 Monday, June 14, 2021 1:17 PM

Periodiek on derhou d en afstelling
9-27
9
DAU23273

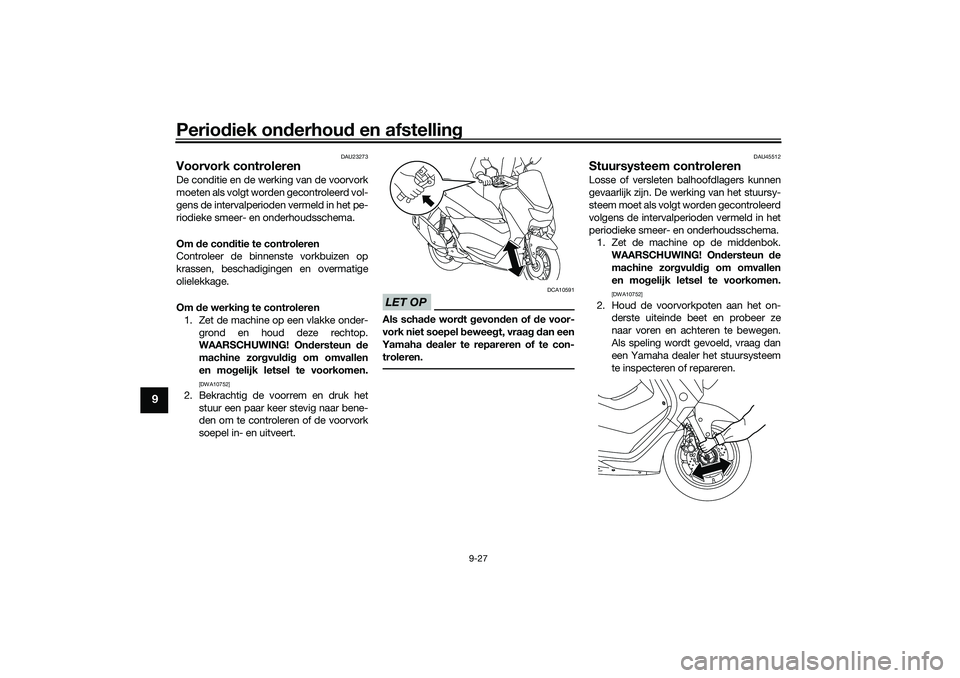

Voorvork controlerenDe conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de con ditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werkin g te controleren
1. Zet de machine op een vlakke onder- grond en houd deze rechtop.
WAARSCHUWING! On dersteun de
machine zor gvul dig om omvallen
en mo gelijk letsel te voorkomen.
[DWA10752]
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP
DCA10591
Als scha de wor dt gevon den of de voor-
vork niet soepel beweeg t, vraag d an een
Yamaha dealer te repareren of te con-
troleren.
DAU45512
Stuursysteem controlerenLosse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursy-
steem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema. 1. Zet de machine op de middenbok.
WAARSCHUWING! On dersteun de
machine zor gvul dig om omvallen
en mo gelijk letsel te voorkomen.
[DWA10752]
2. Houd de voorvorkpoten aan het on-
derste uiteinde beet en probeer ze
naar voren en achteren te bewegen.
Als speling wordt gevoeld, vraag dan
een Yamaha dealer het stuursysteem
te inspecteren of repareren.
UBBDD0D0.book Page 27 Monday, June 14, 2021 1:17 PM
