YAMAHA NMAX 2015 Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
6-10
6
4. Retire a vela de ignição conforme ilus-
trado, com a chave de velas incluída
no jogo de ferramentas do proprietá-
rio.
Verificação da vela d e ignição
1. Verifique se o isolador de porcelana à
volta do eléctrodo central da vela de
ignição tem uma cor acastanhada
média a leve (a cor ideal quando o ve-
ículo é conduzido normalmente).NOTASe a vela apresentar uma cor claramente
diferente, o motor poderá estar a funcionar
de modo inapropriado. Não tente diagnos-
ticar por si mesmo este tipo de problemas.
Em vez disso, solicite a um concessionário
Yamaha que verifique o veículo.
2. Verifique a vela de ignição quanto à erosão dos eléctrodos e excesso de
carbono ou outros resíduos, e substi-
tua-a se necessário.
3. Meça a distância do eléctrodo da vela de ignição com um indicador de es-
pessura do fio e, se necessário, ajus-
te-a em conformidade com as
especificações. Instalação
da vela de ignição
1. Limpe a superfície da anilha da vela de ignição e a superfície correspon-
dente, e depois limpe quaisquer im-
purezas existentes nas roscas da
vela.
2. Instale a vela de ignição com a chave de velas e aperte-a em conformidade
com o binário especificado.
NOTASe não houver uma chave de binário dispo-
nível quando instalar uma vela de ignição,
uma boa estimativa do momento de aperto
correcto é 1/4–1/2 volta além do aperto
manual. No entanto, a vela de ignição de-
verá ser apertada com o momento de aper-
to especificado logo que possível.3. Instale a tampa da vela de ignição.NOTAInstale a tampa da vela de ignição de forma
que fique posicionada conforme ilustrado e
que o fio da vela de ignição não toque em
nenhuma das peças circundantes.

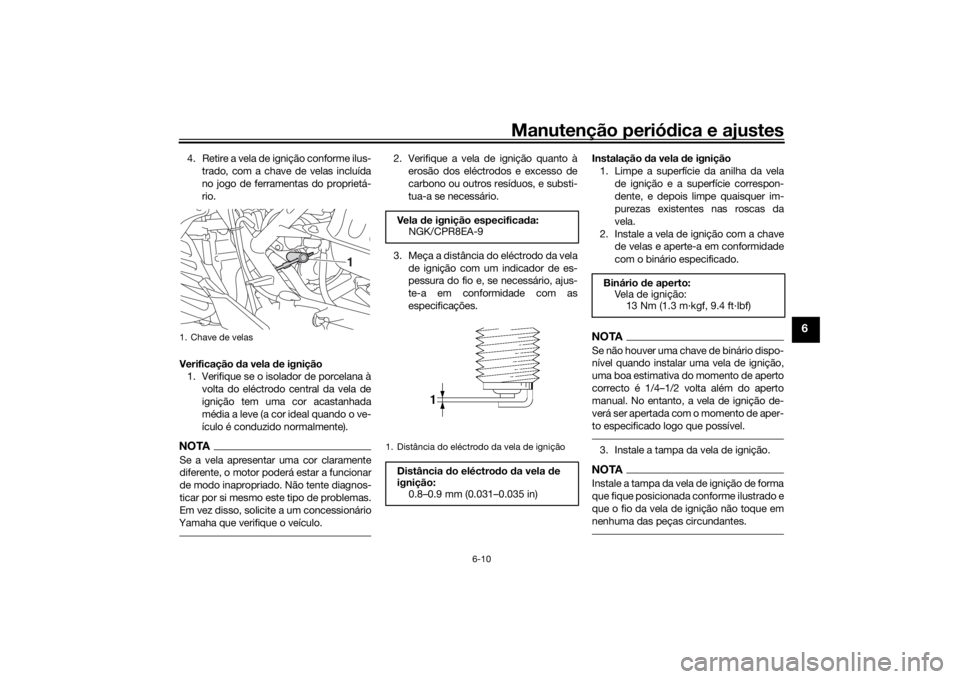

1. Chave de velas
1
Vela de ignição especifica da:
NGK/CPR8EA-9
1. Distância do eléctrodo da vela de ignição
Distância do eléctrod o da vela d e
ignição:
0.8–0.9 mm (0.031–0.035 in)
Binário d e aperto:
Vela de ignição:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U2DSP0P0.book Page 10 Monday, March 30, 2015 5:04 PM

Manutenção periódica e ajustes
6-11
6
4. Instale os painéis.
PAU66991
Óleo do motor e coa dor de óleoO nível de óleo do motor deve ser verifica-
do antes de cada viagem. Para além disso,
o óleo deve ser substituído e o coador de
óleo limpo nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica.
Verificação do nível de óleo d o motor
1. Coloque o veículo no descanso cen- tral. Uma ligeira inclinação lateral po-
derá resultar numa falsa leitura.
2. Coloque o motor em funcionamento, deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Aguarde alguns minutos até o óleo as- sentar, retire a tampa de enchimento
de óleo, limpe a vareta medidora do
nível de óleo do motor, introduza-a
novamente no orifício de enchimento
de óleo (sem a atarraxar) e, depois, re-
tire-a novamente para verificar o nível
do óleo. AVISO! O silencioso e o res-
pectivo protector ficam muito
quentes durante a utilização. Para
evitar possíveis queimad uras, deixe
o silencioso e o protector arrefece-
rem antes d e retirar a tampa de en-
chimento de óleo.
[PWA17810]
NOTAO óleo do motor deve estar entre a ponta
da vareta medidora de nível e a marca de
nível máximo.4. Caso o óleo do motor não se encontre
entre a ponta da vareta medidora de
nível e a marca de nível máximo, adi-
cione óleo suficiente do tipo recomen-
dado para corrigir o nível.
5. Introduza a vareta medidora de nível no orifício de enchimento de óleo e
depois aperte a tampa de enchimento
do óleo.

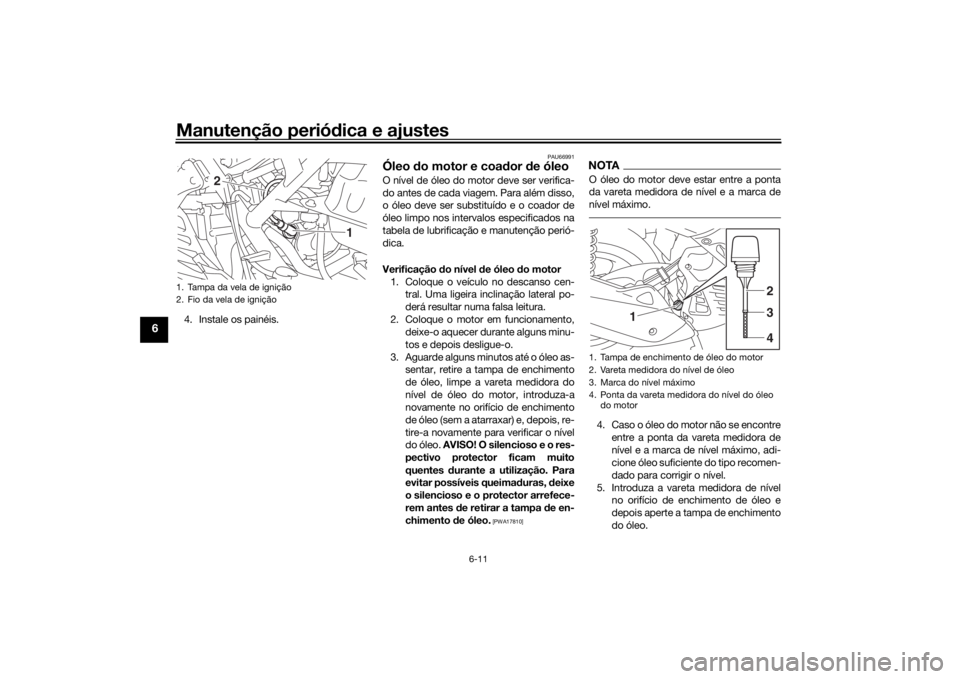

1. Tampa da vela de ignição
2. Fio da vela de ignição
1
2
1. Tampa de enchimento de óleo do motor
2. Vareta medidora do nível de óleo
3. Marca do nível máximo
4. Ponta da vareta medidora do nível do óleo do motor
1
234
U2DSP0P0.book Page 11 Monday, March 30, 2015 5:04 PM

Manutenção periódica e ajustes
6-12
6
Mu dança do óleo do motor e limpeza do
coa dor de óleo
1. Coloque o motor em funcionamento, deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
2. Coloque um tabuleiro de recolha do óleo por baixo do motor para recolher
o óleo usado.
3. Retire a tampa de enchimento de óleo e as cavilhas de drenagem de óleo do
motor A e B para drenar o óleo do cár-
ter. PRECAUÇÃO: Quando retirar a
cavilha de drenagem de óleo d o
motor B, o anel de ved ação em O, a
mola de compressão e o coa dor de
óleo cairão. Tenha cui dad o para
não per der estas peças.
[PCAT1022]
4. Limpe o coador de óleo do motor com
solvente, verifique se apresenta da-
nos e, se necessário, substitua-o.
5. Instale o coador de óleo do motor, a
mola de compressão, o novo anel de
vedação em O e a cavilha de drena-
gem de óleo do motor B.NOTACertifique-se de que o anel de vedação em
O está bem encaixado.
6. Instale a cavilha de drenagem de óleodo motor A e a nova anilha e, em se-
guida, aperte as duas cavilhas de
acordo com o correspondente binário
especificado.
7. Reabasteça com a quantidade espe- cificada de óleo do motor recomenda-
do e, depois, instale e aperte a tampa
de enchimento de óleo.NOTADepois do motor e do sistema de escape
terem arrefecido, certifique-se de que lim-
pa o óleo eventualmente derramado sobre
quaisquer componentes.

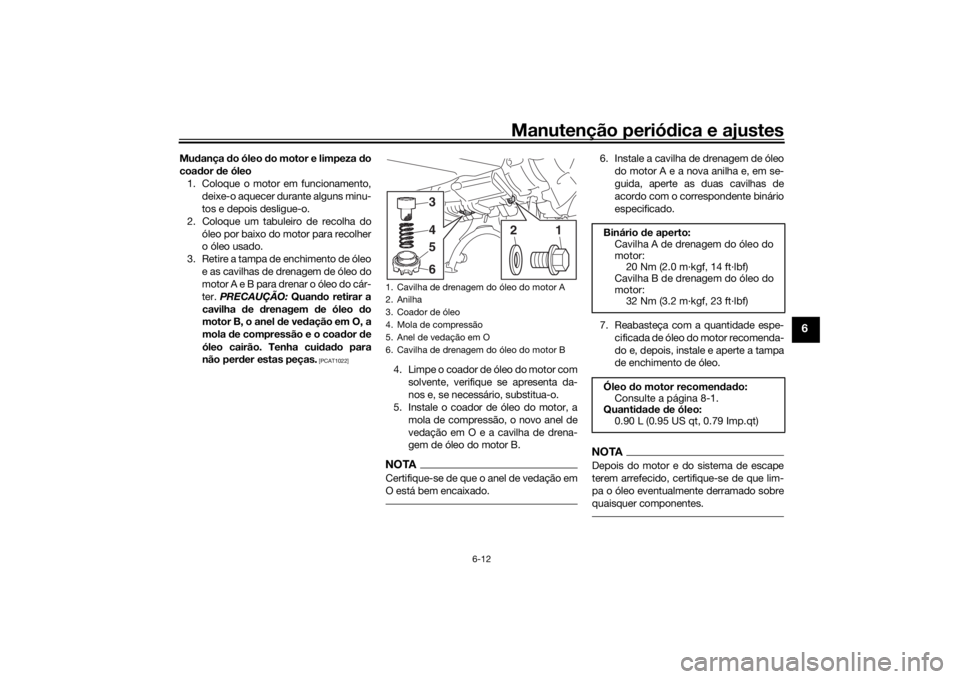

1. Cavilha de drenagem do óleo do motor A
2. Anilha
3. Coador de óleo
4. Mola de compressão
5. Anel de vedação em O
6. Cavilha de drenagem do óleo do motor B
1
3456
2
Binário d e aperto:
Cavilha A de drenagem do óleo do
motor: 20 Nm (2.0 m·kgf, 14 ft·lbf)
Cavilha B de drenagem do óleo do
motor: 32 Nm (3.2 m·kgf, 23 ft·lbf)
Óleo do motor recomen dad o:
Consulte a página 8-1.
Quanti dad e de óleo:
0.90 L (0.95 US qt, 0.79 Imp.qt)
U2DSP0P0.book Page 12 Monday, March 30, 2015 5:04 PM

Manutenção periódica e ajustes
6-13
6
PRECAUÇÃO
PCA11621
 Para evitar o patinar da embraia-
gem (uma vez que o óleo do motor
também lubrifica a embraiagem),
não misture quaisquer a ditivos quí-
micos. Não utilize óleos com a es-
pecificação para diesel de “CD”
nem óleos de quali dad e superior à
especifica da. Para além disso, não
utilize óleos d enominados “ENER-
GY CONSERVING II” ou superiores.
 Certifique-se de que não entra ne-
nhum material estranho no cárter.8. Coloque o motor em funcionamento e deixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.
9. Desligue o motor, verifique o nível do óleo e, se necessário, corrija-o.
10. Reinicie o contador de percurso e o indicador de mudança de óleo “OIL”.
(Consulte a página 3-6 para obter ins-
truções quanto aos procedimentos de
reinício.)
PAU20067
Óleo da transmissão finalAntes de cada viagem, deve verificar se a
caixa da transmissão final apresenta fugas
de óleo. Se for encontrada alguma fuga,
solicite a um concessionário Yamaha que
verifique e repare a scooter. Além disso, o
óleo da transmissão final deve ser mudado
como se segue, nos intervalos especifica-
dos na tabela de lubrificação e manuten-
ção periódica.
1. Coloque o motor em funcionamento, deixe o óleo da transmissão final
aquecer, conduzindo a scooter duran-
te alguns minutos, e depois desligue o
motor.
2. Coloque a scooter no descanso cen-
tral.
3. Coloque um tabuleiro de recolha do óleo por baixo da caixa de transmis-
são final, para recolher o óleo usado.
4. Retire a tampa de enchimento de óleo da transmissão final e o respetivo anel
de vedação em O da caixa de trans-
missão final. 5. Retire a cavilha de drenagem do óleo
da transmissão final e a respetiva ani-
lha, para drenar o óleo da caixa de
transmissão final.

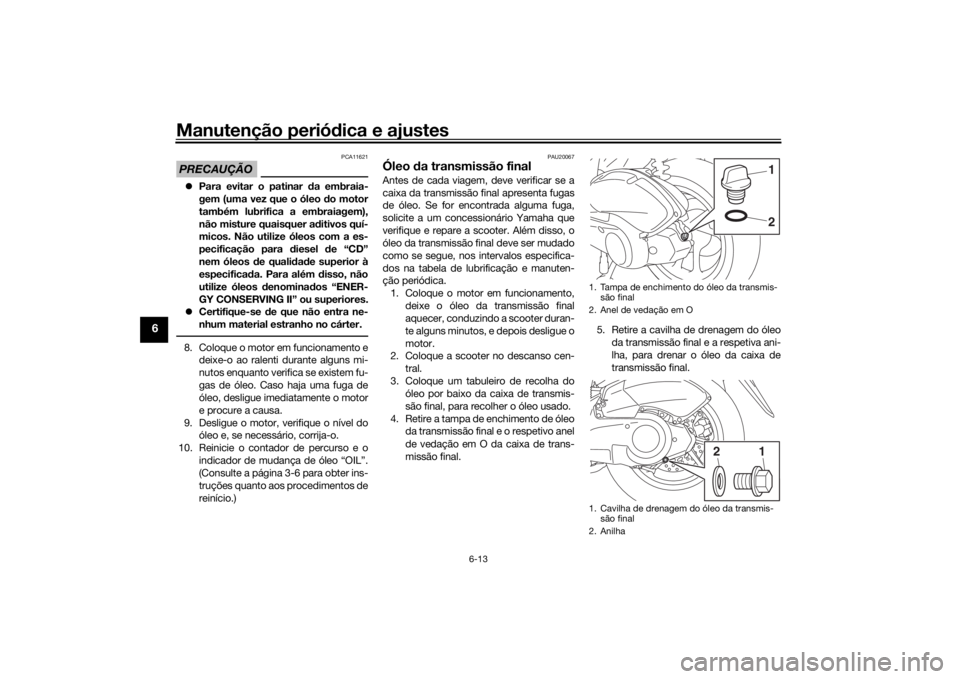

1. Tampa de enchimento do óleo da transmis-são final
2. Anel de vedação em O
1. Cavilha de drenagem do óleo da transmis- são final
2. Anilha
1
21
2
U2DSP0P0.book Page 13 Monday, March 30, 2015 5:04 PM

Manutenção periódica e ajustes
6-14
6
6. Instale a cavilha de drenagem de óleo
da transmissão final e a respetiva
nova anilha e, depois, aperte a cavilha
em conformidade com o binário espe-
cificado.
7. Reabasteça com a quantidade espe- cificada do óleo de transmissão final
recomendado. AVISO! Certifique-se
d e que não entra nenhum material
estranho na caixa d e transmissão
final. Certifique-se d e não cai óleo
no pneu ou na ro da.
[PWA11312]
8. Instale a tampa de enchimento de
óleo da transmissão final e o respetivo
anel de vedação em O e, depois,
aperte a tampa de enchimento de
óleo. 9. Verifique se existem fugas de óleo na
caixa de transmissão final. Se existi-
rem, procure a causa.
PAU20071
RefrigeranteO nível do refrigerante deve ser verificado
antes de cada viagem. Para além disso, o
refrigerante deve ser substituído nos inter-
valos especificados na tabela de lubrifica-
ção e manutenção periódica.
PAUN1090
Verificação do nível de líqui do refrige-
rante 1. Coloque o veículo no descanso cen- tral.NOTAO nível de refrigerante deve ser verifi-
cado com o motor frio uma vez que
este varia consoante a temperatura
do motor.
 Durante a verificação do nível de refri-
gerante, certifique-se de que o veículo
está totalmente na vertical. Uma ligei-
ra inclinação lateral poderá resultar
numa falsa leitura.2. Verifique o nível de líquido refrigerante
através da janela de verificação.NOTAO refrigerante deverá situar-se entre as
marcas de nível máximo e mínimo.
Binário de aperto:
Cavilha de drenagem do óleo da
transmissão final: 20 Nm (2.0 m·kgf, 14 ft·lbf)
Óleo da transmissão final recomen-
d ad o:
Consulte a página 8-1.
Quanti dad e de óleo:
0.15 L (0.16 US qt, 0.13 Imp.qt)
U2DSP0P0.book Page 14 Monday, March 30, 2015 5:04 PM

Manutenção periódica e ajustes
6-15
6
3. Se o líquido refrigerante se encontrar
na marca de nível mínimo ou abaixo
desta, remova o tapete de borracha
do lado direito puxando-o para cima.
4. Retire a cobertura do reservatório de refrigerante. 5. Retire a tampa do reservatório de re-
frigerante, adicione líquido refrigeran-
te até à marca de nível máximo e,
depois, instale a tampa do reservató-
rio. AVISO! Retire apenas a tampa
d o reservatório d e refrigerante.
Nunca tente retirar a tampa do ra-
d ia dor enquanto o motor estiver
quente.
[PWA15162]
PRECAUÇÃO: Caso
não tenha líqui do refrigerante, utili-
ze água d estilada ou água macia.
Não utilize água d ura nem água sal-
ga da pois danificam o motor. Caso
tenha utiliza do água em vez de lí-
qui do refrigerante, substitua-a por
líqui do refrigerante logo que possí-
vel, caso contrário o sistema de re-
frigeração não ficará protegi do
contra congelação e corrosão. Se
tiver si do acrescenta da água ao lí- qui
do refrigerante, solicite a um
concessionário Yamaha que verifi-
que o teor de anticongelante do lí-
qui do refrigerante logo que
possível, caso contrário a eficácia
d o líqui do refrigerante será re duzi-
d a.
[PCA10473]
6. Instale a cobertura do reservatório de
refrigerante.
7. Volte a colocar o tapete de borracha
do lado direito na posição original e
pressione-o para baixo para o fixar.

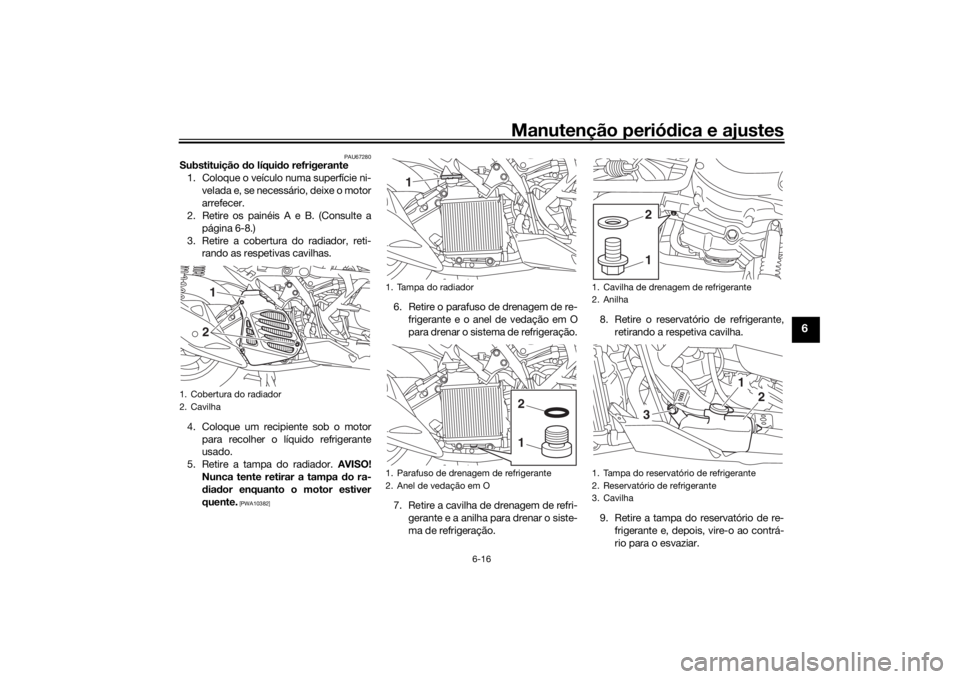

1. Janela de verificação do nível de refrigerante
2. Marca do nível máximo
3. Marca do nível mínimo

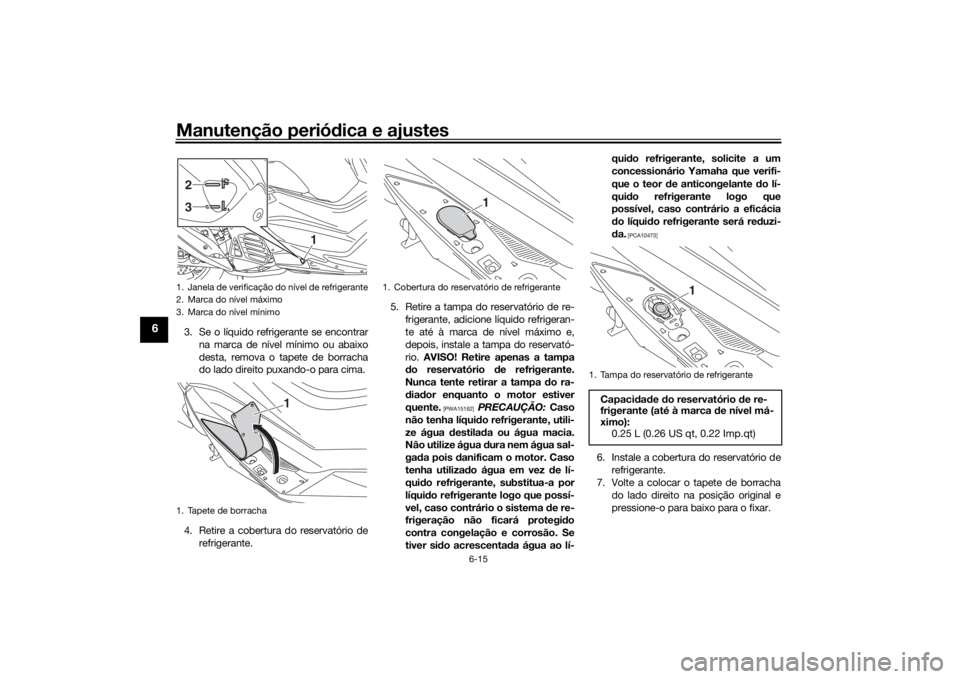

1. Tapete de borracha
1
23
1
1. Cobertura do reservatório de refrigerante
1
1. Tampa do reservatório de refrigeranteCapaci dad e do reservatório d e re-
frigerante (até à marca de nível má-
ximo): 0.25 L (0.26 US qt, 0.22 Imp.qt)
1
U2DSP0P0.book Page 15 Monday, March 30, 2015 5:04 PM

Manutenção periódica e ajustes
6-16
6
PAU67280
Substituição do líqui do refrigerante
1. Coloque o veículo numa superfície ni- velada e, se necessário, deixe o motor
arrefecer.
2. Retire os painéis A e B. (Consulte a
página 6-8.)
3. Retire a cobertura do radiador, reti- rando as respetivas cavilhas.
4. Coloque um recipiente sob o motor para recolher o líquido refrigerante
usado.
5. Retire a tampa do radiador. AVISO!
Nunca tente retirar a tampa do ra-
d ia dor enquanto o motor estiver
quente.
[PWA10382]
6. Retire o parafuso de drenagem de re- frigerante e o anel de vedação em O
para drenar o sistema de refrigeração.
7. Retire a cavilha de drenagem de refri- gerante e a anilha para drenar o siste-
ma de refrigeração. 8. Retire o reservatório de refrigerante,
retirando a respetiva cavilha.
9. Retire a tampa do reservatório de re- frigerante e, depois, vire-o ao contrá-
rio para o esvaziar.
1. Cobertura do radiador
2. Cavilha
1
2
1. Tampa do radiador
1. Parafuso de drenagem de refrigerante
2. Anel de vedação em O
1
12
1. Cavilha de drenagem de refrigerante
2. Anilha
1. Tampa do reservatório de refrigerante
2. Reservatório de refrigerante
3. Cavilha
12
1
2
3
U2DSP0P0.book Page 16 Monday, March 30, 2015 5:04 PM

Manutenção periódica e ajustes
6-17
6
10. Depois do refrigerante estar totalmen-
te drenado, lave minuciosamente o
sistema de refrigeração com água lim-
pa da torneira.
11. Instale o reservatório de refrigerante,
colocando a respetiva cavilha.
12. Instale a cavilha de drenagem de refri- gerante e a nova anilha e, depois,
aperte a cavilha em conformidade
com o binário especificado.
13. Instale o parafuso de drenagem de re- frigerante e o novo anel de vedação
em O.
14. Verta o líquido refrigerante recomen- dado no reservatório até à marca do
nível máximo e, depois, volte a colo-
car a tampa do reservatório de refrige-
rante.
15. Verta o líquido refrigerante recomen- dado no radiador até este ficar cheio. 16. Instale a tampa do radiador, coloque
o motor em funcionamento, deixe-o
ao ralenti durante alguns minutos e
desligue-o.
17. Retire a tampa do radiador para verifi- car o nível de líquido refrigerante no
radiador. Se necessário, acrescente
líquido refrigerante suficiente até que
atinja o topo do radiador e, finalmente,
coloque a tampa do radiador.
18. Coloque o motor em funcionamento e verifique se existem fugas de líquido
refrigerante no veículo. Caso detete
fugas de líquido refrigerante, solicite a
um concessionário Yamaha que veri-
fique o sistema de refrigeração.
19. Instale a cobertura do radiador, colo- cando as respetivas cavilhas. 20. Instale os painéis.
Binário de aperto:
Cavilha de drenagem de refrigeran-
te:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Proporção de mistura de anticonge-
lante/água:
1:1
Anticongelante recomen dad o:
Anticongelante de etilenoglicol de
alta qualidade com anticorrosivos
para motores em alumínio
Quanti dad e de líqui do refrigerante:
Radiador (incluindo todas as vias): 0.46 L (0.49 US qt, 0.40 Imp.qt)
Reservatório de refrigerante (até à
marca do nível máximo): 0.25 L (0.26 US qt, 0.22 Imp.qt)
U2DSP0P0.book Page 17 Monday, March 30, 2015 5:04 PM

Manutenção periódica e ajustes
6-18
6
PAU67171

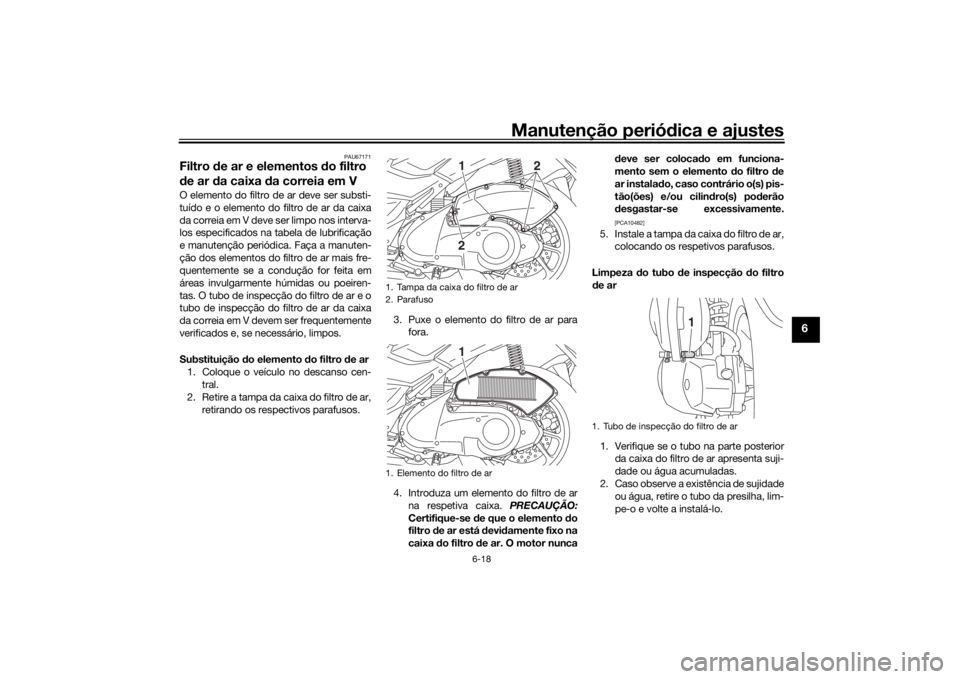

Filtro de ar e elementos d o filtro
d e ar d a caixa da correia em VO elemento do filtro de ar deve ser substi-
tuído e o elemento do filtro de ar da caixa
da correia em V deve ser limpo nos interva-
los especificados na tabela de lubrificação
e manutenção periódica. Faça a manuten-
ção dos elementos do filtro de ar mais fre-
quentemente se a condução for feita em
áreas invulgarmente húmidas ou poeiren-
tas. O tubo de inspecção do filtro de ar e o
tubo de inspecção do filtro de ar da caixa
da correia em V devem ser frequentemente
verificados e, se necessário, limpos.
Substituição do elemento d o filtro de ar
1. Coloque o veículo no descanso cen- tral.
2. Retire a tampa da caixa do filtro de ar,
retirando os respectivos parafusos. 3. Puxe o elemento do filtro de ar para
fora.
4. Introduza um elemento do filtro de ar na respetiva caixa. PRECAUÇÃO:
Certifique-se de que o elemento do
filtro de ar está devi damente fixo na
caixa do filtro de ar. O motor nunca d
eve ser coloca do em funciona-
mento sem o elemento do filtro d e
ar instala do, caso contrário o(s) pis-
tão(ões) e/ou cilin dro(s) po derão
d esgastar-se excessivamente.
[PCA10482]
5. Instale a tampa da caixa do filtro de ar,
colocando os respetivos parafusos.
Limpeza do tubo d e inspecção do filtro
d e ar
1. Verifique se o tubo na parte posterior da caixa do filtro de ar apresenta suji-
dade ou água acumuladas.
2. Caso observe a existência de sujidade ou água, retire o tubo da presilha, lim-
pe-o e volte a instalá-lo.
1. Tampa da caixa do filtro de ar
2. Parafuso
1. Elemento do filtro de ar
2
2
11
1. Tubo de inspecção do filtro de ar
1
U2DSP0P0.book Page 18 Monday, March 30, 2015 5:04 PM

Manutenção periódica e ajustes
6-19
6

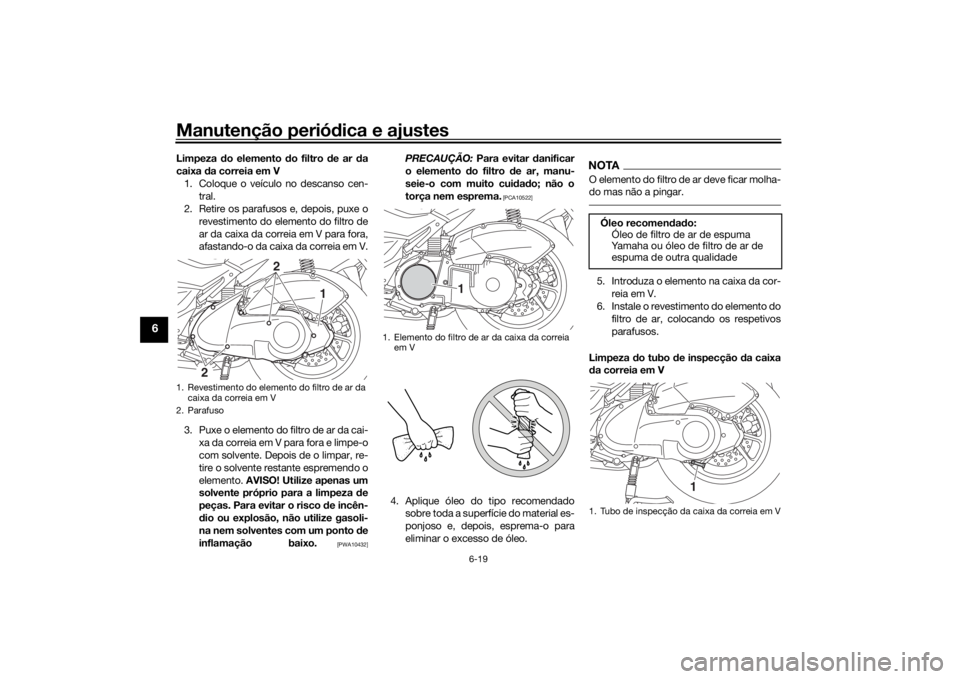

Limpeza do elemento do filtro d e ar da
caixa da correia em V
1. Coloque o veículo no descanso cen- tral.
2. Retire os parafusos e, depois, puxe o
revestimento do elemento do filtro de
ar da caixa da correia em V para fora,
afastando-o da caixa da correia em V.
3. Puxe o elemento do filtro de ar da cai- xa da correia em V para fora e limpe-o
com solvente. Depois de o limpar, re-
tire o solvente restante espremendo o
elemento. AVISO! Utilize apenas um
solvente próprio para a limpeza de
peças. Para evitar o risco de incên-
d io ou explosão, não utilize gasoli-
na nem solventes com um ponto d e
inflamação baixo.
[PWA10432]
PRECAUÇÃO: Para evitar danificar
o elemento d o filtro de ar, manu-
seie-o com muito cui dad o; não o
torça nem esprema.
[PCA10522]
4. Aplique óleo do tipo recomendado sobre toda a superfície do material es-
ponjoso e, depois, esprema-o para
eliminar o excesso de óleo.
NOTAO elemento do filtro de ar deve ficar molha-
do mas não a pingar.5. Introduza o elemento na caixa da cor-
reia em V.
6. Instale o revestimento do elemento do filtro de ar, colocando os respetivos
parafusos.
Limpeza do tubo d e inspecção da caixa
d a correia em V
1. Revestimento do elemento do filtro de ar da
caixa da correia em V
2. Parafuso
2
2
1
1. Elemento do filtro de ar da caixa da correia em V
1
Óleo recomen dad o:
Óleo de filtro de ar de espuma
Yamaha ou óleo de filtro de ar de
espuma de outra qualidade1. Tubo de inspecção da caixa da correia em V
1
U2DSP0P0.book Page 19 Monday, March 30, 2015 5:04 PM
