YAMAHA R6 RACE 2022 Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
7-14
7
Instalação da carenagem1. Coloque a carenagem D na respetiva
posição original e depois instale as
cavilhas.
2. Instale a carenagem C e o painel B.
PAU79970
Painéis A e B
Remoção de um painelRetire os fixadores rápidos e, depois, puxe
o painel para fora conforme ilustrado.
Para instalar um painelColoque o painel na posição original e de-
pois instale os fixadores rápidos.
PAU19653
Verificação das velas de igniçãoAs velas de ignição são componentes im-
portantes do motor que devem ser verifica-
dos periodicamente, preferivelmente por
um concessionário Yamaha. Uma vez que
o calor e os resíduos provocam a erosão
lenta da vela de ignição, estes devem ser
removidos e verificados em conformidade
com a tabela de lubrificação e manutenção
periódica. Para além disso, o estado das
velas de ignição pode revelar o estado do
motor.
O isolador de porcelana à volta do elétrodo
central de cada vela de ignição deve apre-
sentar uma cor acastanhada entre média a
leve (a cor ideal quando o veículo é condu-
zido normalmente), e todas as velas de ig-
nição instaladas no motor devem
apresentar a mesma cor. Se qualquer uma
das velas apresentar uma cor claramente
diferente, o motor poderá estar a funcionar
de modo inapropriado. Não tente diagnos-
ticar por si mesmo este tipo de problemas.
Em vez disso, solicite a um concessionário
Yamaha que verifique o veículo.
Se a vela de ignição mostrar sinais de ero-
são do elétrodo e excesso de carbono ou
outros resíduos, deverá ser substituída.
1. Painel A
2. Fixador rápido
2
1
UBN6PBP0.book Page 14 Tuesday, October 19, 2021 7:13 AM

Manutenção periódica e ajustes
7-15
7
Antes de instalar uma vela de ignição, de-
verá medir a distância do elétrodo da vela
de ignição com um indicador de espessura
do fio e, se necessário, esta deverá ser
ajustada em conformidade com a especifi-
cação.
Limpe a superfície da anilha da vela de ig-
nição e a superfície correspondente, e de-
pois limpe quaisquer impurezas existentes
nas roscas da vela.
NOTASe não houver uma chave de binário dispo-
nível quando instalar uma vela de ignição,
uma boa estimativa do momento de aperto
correto é 1/4…1/2 volta além do aperto ma-
nual. No entanto, a vela de ignição deverá
ser apertada com o momento de aperto es-
pecificado logo que possível.PRECAUÇÃO
PCA10841
Não utilize ferramentas para retirar ou
instalar a tampa da vela d e ignição, caso
contrário o acopla dor da bobina de igni-
ção pod e ser danifica do. Po derá ser difí-
cil retirar a tampa da vela de ignição,
uma vez que o ved ante de borracha d o
rebor do da tampa encaixa firmemente.
Para retirar a tampa da vela d e ignição,
basta ro dá-la para a frente e para trás
enquanto puxa a mesma para fora; para
a instalar, ro de-a para a frente e para
trás enquanto a empurra para dentro.
PAU36112
LataEste modelo está equipado com uma lata
para prevenir a descarga de vapor de com-
bustível para a atmosfera. Antes de operar
este veículo, verifique sem falta o seguinte:
 Verifique as ligações dos tubos.
 Verifique todos os tubos e latas quan-
to a fendas ou danos. Substitua-a se
estiver danificada.
 Certifique-se de que o respiro da lata
não está bloqueado e limpe-o, se ne-
cessário.
Ve l a
de ignição especifica da:
NGK/CR10EK
1. Distância do elétrodo da vela de igniçãoDistância do elétrod o da vela d e ig-
nição:
0.6–0.7 mm (0.024–0.028 in)
1
1
Binário d e aperto:
Vela de ignição:
13 N·m (1.3 kgf·m, 9.6 lb·ft)
1. Lata
2. Respiradouro da lata
2
1
UBN6PBP0.book Page 15 Tuesday, October 19, 2021 7:13 AM

Manutenção periódica e ajustes
7-16
7
PAU80313
Óleo do motor e cartucho do fil-
tro de óleoO nível de óleo do motor deve ser verifica-
do antes de cada viagem. Para além disso,
o óleo e o cartucho do filtro de óleo devem
ser substituídos nos intervalos especifica-
dos na tabela de lubrificação e manuten-
ção periódica.
Verificação do nível de óleo d o motor
1. Coloque o veículo numa superfície ni- velada e segure-o numa posição ver-
tical. Uma ligeira inclinação lateral
poderá resultar numa falsa leitura.
2. Coloque o motor em funcionamento, deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Aguarde alguns minutos para o nível de óleo assentar para obter uma leitu-
ra correta.
4. Retire a vareta medidora do nível de óleo do motor e limpe-a; introduza-a
novamente no orifício (sem a atarra-
xar) e, depois, retire-a novamente,
para verificar o nível do óleo.NOTAO óleo do motor deverá situar-se entre as
marcas de nível máximo e mínimo.
5. Verifique se existem danos no anel de
vedação em O da vareta medidora de
nível e, se necessário, substitua-o.
6. Caso o nível de óleo do motor se situe na marca de nível mínimo ou abaixo
desta, retire a tampa de enchimento
de óleo do motor e adicione óleo sufi-
ciente do tipo recomendado para reti-
ficar o nível. 7. Verifique se existem danos no anel de
vedação em O da tampa de enchi-
mento e, se necessário, substitua-o.
8. Insira e aperte a vareta medidora do nível de óleo do motor e, de seguida,
instale e aperte a tampa de enchimen-
to de óleo.
Mu dança do óleo d o motor (com ou sem
substituição do cartucho d o filtro de
óleo) 1. Coloque o veículo numa superfície ni-
velada.
2. Retire as carenagens A e B. (Consulte a página 7-10.)
3. Coloque o motor em funcionamento, deixe-o aquecer durante alguns minu-

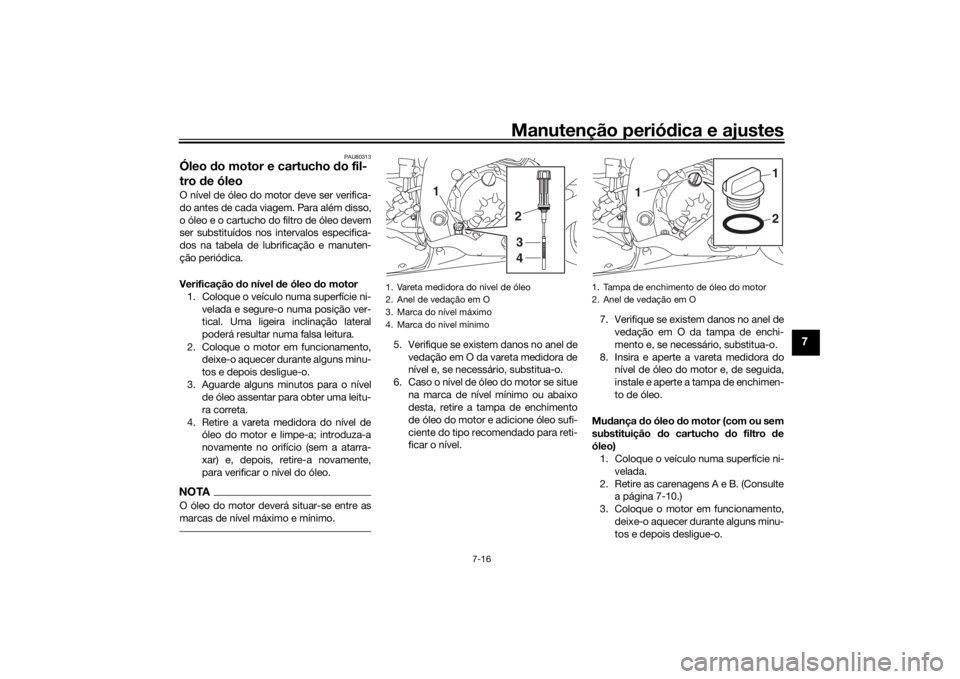

tos e depois desligue-o.1. Vareta medidora do nível de óleo
2. Anel de vedação em O
3. Marca do nível máximo
4. Marca do nível mínimo
1
2
3
4
1. Tampa de enchimento de óleo do motor
2. Anel de vedação em O
1
2
1
UBN6PBP0.book Page 16 Tuesday, October 19, 2021 7:13 AM

Manutenção periódica e ajustes
7-17
7
4. Coloque um tabuleiro de recolha do
óleo por baixo do motor para recolher
o óleo usado.
5. Retire a tampa de enchimento de óleo, a cavilha de drenagem de óleo
do motor e a respetiva anilha, para
drenar o óleo do cárter.NOTAIgnore os passos 6…12 se não desejar
substituir o cartucho do filtro de óleo.6. Retire a cavilha da alavanca da mu-
dança de velocidades e, depois, puxe
a alavanca da mudança de velocida-
des do veio da mudança de velocida-
des.
NOTASe necessário, desligue o interruptor das
mudanças e o tirante de ligação, desaper-
tando a porca inferior.
7. Retire o tubo de descarga do exce-dente do depósito de combustível
dos guias.
8. Retire o cartucho do filtro de óleo com
uma chave inglesa do filtro de óleo.

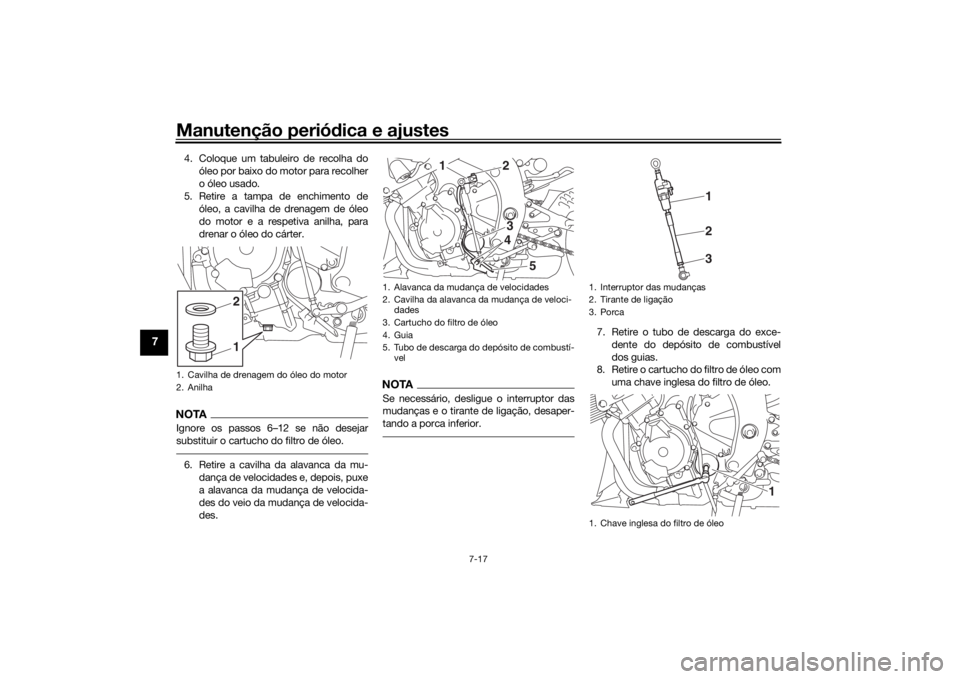

1. Cavilha de drenagem do óleo do motor
2. Anilha
12
1. Alavanca da mudança de velocidades
2. Cavilha da alavanca da mudança de veloci-dades
3. Cartucho do filtro de óleo
4. Guia
5. Tubo de descarga do depósito de combustí- vel
3
4
5
2
1
1. Interruptor das mudanças
2. Tirante de ligação
3. Porca
1. Chave inglesa do filtro de óleo
132
1
UBN6PBP0.book Page 17 Tuesday, October 19, 2021 7:13 AM

Manutenção periódica e ajustes
7-18
7
NOTAPoderá obter uma chave inglesa do filtro de
óleo num concessionário Yamaha.9. Aplique uma camada pouco espessa
de óleo do motor limpo no anel de ve-
dação em O do novo cartucho do filtro
de óleo.NOTACertifique-se de que o anel de vedação em
O está bem encaixado.10. Instale o novo cartucho do filtro de óleo com uma chave inglesa do filtro
de óleo e aperte-o em conformidade
com o binário especificado, utilizando
uma chave de binário. 11. Instale o tubo de descarga do exce-
dente do depósito de combustível nos
guias e coloque-os na respetiva posi-
ção original.
12. Instale a alavanca de mudança de ve- locidades alinhando a fenda na mes-
ma com a marca no veio da mudança
de velocidades e instalando a cavilha
da alavanca de mudança de velocida-
des para depois apertá-la em confor-
midade com o binário especificado.
PRECAUÇÃO: Certifique-se de que
alinha a fen da com a marca para
assegurar uma engrenagem corre-
ta. Se a fen da e a marca não estive- rem alinha
das, a alavanca de
mu dança de veloci dad es não terá
um movimento correto e po derá
não conseguir mu dar para uma ve-
locid ad e superior ou inferior.
[PCA24140]
13. Instale a cavilha de drenagem de óleo
do motor e a respetiva nova anilha e,
depois, aperte a cavilha em conformi-
dade com o binário especificado.

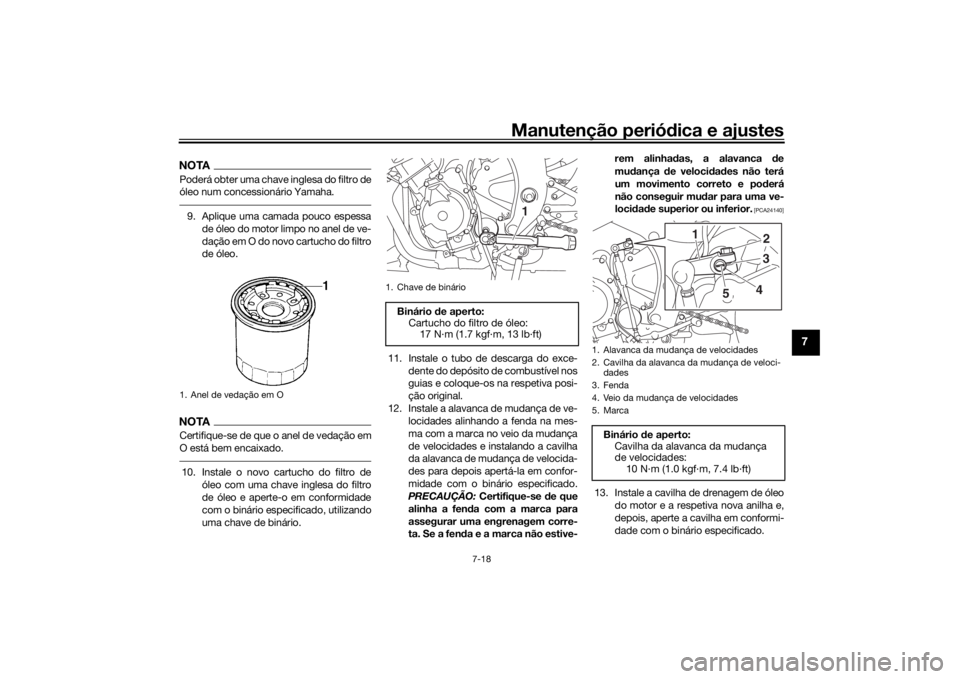

1. Anel de vedação em O
1. Chave de binário
Binário de aperto:
Cartucho do filtro de óleo: 17 N·m (1.7 kgf·m, 13 lb·ft)
1
1. Alavanca da mudança de velocidades
2. Cavilha da alavanca da mudança de veloci-
dades
3. Fenda
4. Veio da mudança de velocidades
5. Marca
Binário d e aperto:
Cavilha da alavanca da mudança
de velocidades: 10 N·m (1.0 kgf·m, 7.4 lb·ft)
2
1
34
5
UBN6PBP0.book Page 18 Tuesday, October 19, 2021 7:13 AM

Manutenção periódica e ajustes
7-19
7
14. Reabasteça com a quantidade espe-
cificada de óleo do motor recomenda-
do.NOTADepois do motor e do sistema de escape
terem arrefecido, certifique-se de que lim-
pa o óleo eventualmente derramado sobre
quaisquer componentes.PRECAUÇÃO
PCA11621
Para evitar o patinar da embraia-
gem (uma vez que o óleo do motor
também lubrifica a embraiagem),
não misture quaisquer a ditivos quí-
micos. Não utilize óleos com a es-
pecificação para diesel de “CD” nem óleos d
e qualidad e superior à
especificad a. Para além disso, não
utilize óleos denominad os “ENER-
GY CONSERVING II” ou superiores.
 Certifique-se de que não entra ne-
nhum material estranho no cárter.
15. Verifique se existem danos no anel de vedação em O da tampa de enchi-
mento e, se necessário, substitua-o.
16. Instale e aperte a tampa de enchimen- to de óleo.
17. Coloque o motor em funcionamento e deixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.NOTADepois de ligar o motor, a luz de advertên-
cia do nível de óleo do motor deverá desli-
gar-se se o nível de óleo for suficiente.PRECAUÇÃO
PCA10402
Se a luz de a dvertência do nível de óleo
tremeluzir ou permanecer acesa, mes-
mo que o nível de óleo esteja correto, d
esligue ime diatamente o motor e soli-
cite a um concessionário Yamaha que
verifique o veículo.
18. Desligue o motor, verifique o nível do óleo e, se necessário, corrija-o.
19. Verifique se existem danos no anel de vedação em O da vareta medidora de
nível e, se necessário, substitua-o.
20. Instale as carenagens.
Binário d
e aperto:
Cavilha de drenagem de óleo do
motor: 43 N·m (4.3 kgf·m, 32 lb·ft)
Óleo do motor recomen dad o:
Consulte a página 9-1.
Quantid ad e de óleo:
Mudança de óleo:
2.40 L (2.54 US qt, 2.11 Imp.qt)
Com remoção do filtro de óleo: 2.60 L (2.75 US qt, 2.29 Imp.qt)
UBN6PBP0.book Page 19 Tuesday, October 19, 2021 7:13 AM

Manutenção periódica e ajustes
7-20
7
PAU85450

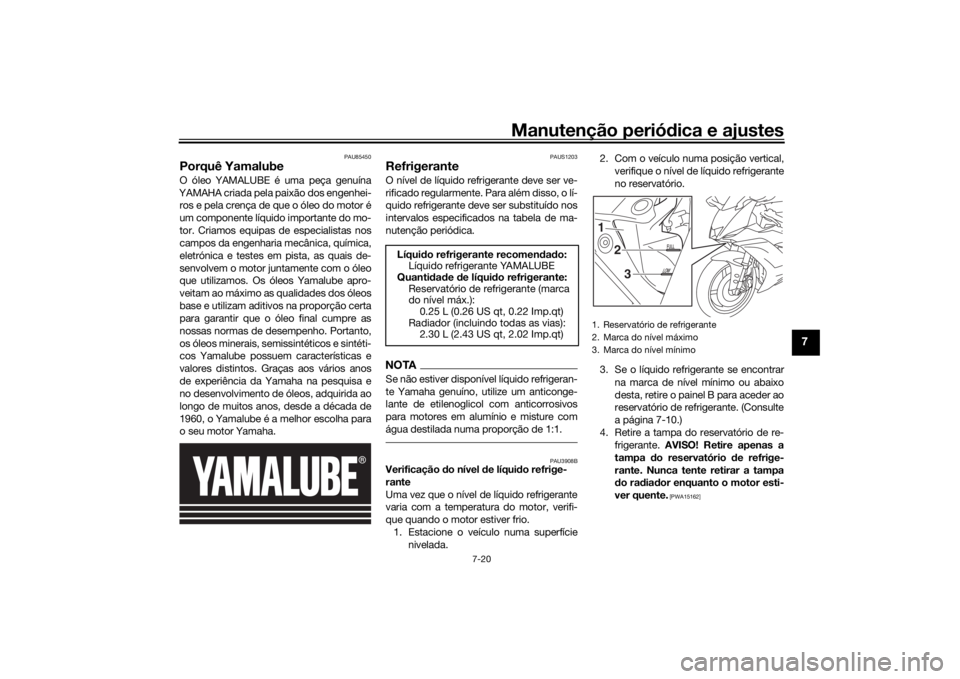

Porquê YamalubeO óleo YAMALUBE é uma peça genuína
YAMAHA criada pela paixão dos engenhei- ros e pela crença de que o óleo do motor é
um componente líquido importante do mo-
tor. Criamos equipas de especialistas nos
campos da engenharia mecânica, química,
eletrónica e testes em pista, as quais de-
senvolvem o motor juntamente com o óleo
que utilizamos. Os óleos Yamalube apro-
veitam ao máximo as qualidades dos óleos
base e utilizam aditivos na proporção certa
para garantir que o óleo final cumpre as
nossas normas de desempenho. Portanto,
os óleos minerais, semissintéticos e sintéti-
cos Yamalube possuem características e
valores distintos. Graças aos vários anos
de experiência da Yamaha na pesquisa e
no desenvolvimento de óleos, adquirida ao
longo de muitos anos, desde a década de
1960, o Yamalube é a melhor escolha para
o seu motor Yamaha.
PAUS1203
RefrigeranteO nível de líquido refrigerante deve ser ve-
rificado regularmente. Para além disso, o lí-
quido refrigerante deve ser substituído nos
intervalos especificados na tabela de ma-
nutenção periódica.NOTASe não estiver disponível líquido refrigeran-
te Yamaha genuíno, utilize um anticonge-
lante de etilenoglicol com anticorrosivos
para motores em alumínio e misture com
água destilada numa proporção de 1:1.
PAU3908B
Verificação do nível de líquid o refrige-
rante
Uma vez que o nível de líquido refrigerante
varia com a temperatura do motor, verifi-
que quando o motor estiver frio. 1. Estacione o veículo numa superfície nivelada. 2. Com o veículo numa posição vertical,
verifique o nível de líquido refrigerante
no reservatório.
3. Se o líquido refrigerante se encontrar na marca de nível mínimo ou abaixo
desta, retire o painel B para aceder ao
reservatório de refrigerante. (Consulte
a página 7-10.)
4. Retire a tampa do reservatório de re- frigerante. AVISO! Retire apenas a
tampa do reservatório de refrige-
rante. Nunca tente retirar a tampa
d o ra dia dor enquanto o motor esti-
ver quente.
[PWA15162]
Líqui do refrigerante recomen dad o:
Líquido refrigerante YAMALUBE
Quanti dad e de líqui do refrigerante:
Reservatório de refrigerante (marca
do nível máx.): 0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiador (incluindo todas as vias): 2.30 L (2.43 US qt, 2.02 Imp.qt)
1. Reservatório de refrigerante
2. Marca do nível máximo
3. Marca do nível mínimo
2
1
3
UBN6PBP0.book Page 20 Tuesday, October 19, 2021 7:13 AM

Manutenção periódica e ajustes
7-21
7
5. Adicione líquido refrigerante até à
marca do nível máximo.
PRECAUÇÃO: Caso não tenha lí-
qui do refrigerante, utilize água des-
tila da ou água macia. Não utilize
água dura nem água salga da pois
d anificam o motor. Caso tenha utili-
za do água em vez de líqui do refri-
gerante, substitua-a por líqui do
refrigerante logo que possível, caso
contrário o sistema d e refrigeração
não ficará protegi do contra conge-
lação e corrosão. Se tiver si do
acrescenta da água ao líqui do refri-
gerante, solicite a um concessioná-
rio Yamaha que verifique o teor de
anticongelante do líqui do refrige-
rante logo que possível, caso con-
trário a eficácia do líqui do
refrigerante será red uzida.
[PCA10473]
6. Coloque a tampa do reservatório de
refrigerante.
7. Instale o painel.
PAU33032
Mu dança do refrigerante
O refrigerante deve ser substituído nos in-
tervalos especificados na tabela de lubrifi-
cação e manutenção periódica. Solicite a
um concessionário Yamaha que mude o
refrigerante. AVISO! Nunca tente retirar a
tampa do ra dia dor enquanto o motor es-
tiver quente.
[PWA10382] PAU36765
Elemento
do filtro de arO elemento do filtro de ar tem de ser subs-
tituído nos intervalos especificados na ta-
bela de lubrificação e manutenção
periódica. Solicite a um concessionário
Yamaha que substitua o elemento do filtro de ar.
1. Tampa do reservatório de refrigerante
1
UBN6PBP0.book Page 21 Tuesday, October 19, 2021 7:13 AM

Manutenção periódica e ajustes
7-22
7
PAU44735
Verificação da veloci dad e de ra-
lenti do motorVerifique a velocidade de ralenti do motor
e, se necessário, solicite a um concessio-
nário Yamaha que a retifique.
PAU21386
Verificação da folga do punho do
acelerad orMeça a folga do punho do acelerador con-
forme ilustrado.
Verifique periodicamente a folga do punho
do acelerador e, se necessário, solicite a
um concessionário Yamaha que a ajuste.
PAU21403
Folga das válvulasAs válvulas são um componente importan-
te do motor que sofre alterações na folga
com o uso, por isso, têm de ser verificadas
e ajustadas nos intervalos especificados na
tabela de manutenção periódica. Válvulas
não ajustadas podem provocar uma mistu-
ra incorreta do ar com o combustível, ruído
do motor e até danos no motor. Para impe-
dir que isso aconteça, solicite ao seu con-
cessionário Yamaha que verifique e ajuste
a folga das válvulas periodicamente.NOTAEste serviço tem de ser realizado quando o
motor está frio.
Ve l o c i dad e de ralenti do motor:
1250–1350 rpm

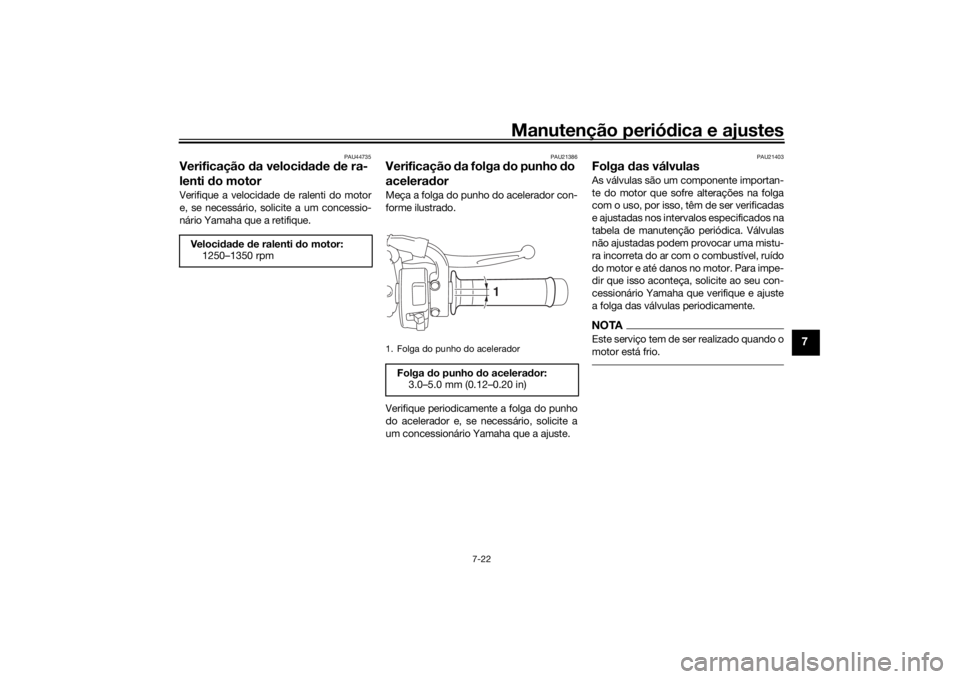

1. Folga do punho do acelerador
Folga do punho d o acelerador:
3.0–5.0 mm (0.12–0.20 in)
1
UBN6PBP0.book Page 22 Tuesday, October 19, 2021 7:13 AM

Manutenção periódica e ajustes
7-23
7
PAU64412
PneusOs pneus são o único contacto entre o ve-
ículo e a estrada. A segurança em todas as
condições de condução depende de uma
área relativamente pequena de contacto
com a estrada. Por conseguinte, é essen-
cial manter os pneus sempre em bom esta-
do e substituí-los na altura apropriada
pelos pneus especificados.
Pressão d e ar dos pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AVISO
PWA10504
A utilização d este veículo com a pressão
d os pneus incorreta po de causar feri-
mentos graves ou morte devi do à per da
d e controlo.
 A pressão de ar d os pneus d eve ser
verificad a e ajustad a com os pneus
frios (isto é, quan do a temperatura
d os pneus é igual à temperatura
ambiente).
 A pressão de ar dos pneus tem d e
ser ajusta da de acor do com a velo-
ci dad e de con dução e o peso total d
o con dutor, passageiro, carga e
acessórios aprova dos para este
mo delo.
AVISO
PWA10512
Nunca sobrecarregue o seu veículo. A
utilização de um veículo sobrecarrega-
d o pod e provocar um aci dente.
Inspeção dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifi-
cado, se o pneu tiver um prego ou frag-
mentos de vidro, ou se o flanco estiver
rachado, solicite a um concessionário
Yamaha que substitua o pneu imediata-
mente.
Pressão
de ar d os pneus a frio:
1 pessoa: Dianteiro:
250 kPa (2.50 kgf/cm², 36 psi)
Tr a s e i r o : 290 kPa (2.90 kgf/cm², 42 psi)
2 pessoas: Dianteiro:250 kPa (2.50 kgf/cm², 36 psi)
Tr a s e i r o : 290 kPa (2.90 kgf/cm², 42 psi)
Carga máxima:
Ve í c u l o :185 kg (408 lb)
A carga máxima do veículo é o
peso combinado do condutor, pas-
sageiro, carga e todos os acessó-

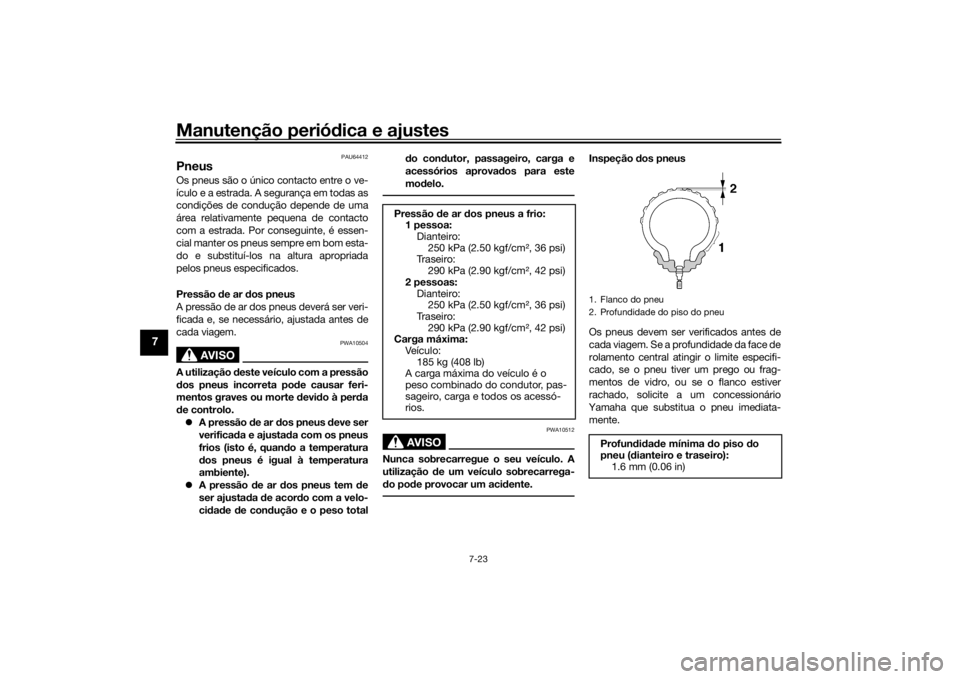

rios.1. Flanco do pneu
2. Profundidade do piso do pneuProfun did ad e mínima do piso d o
pneu ( dianteiro e traseiro):
1.6 mm (0.06 in)
UBN6PBP0.book Page 23 Tuesday, October 19, 2021 7:13 AM
