YAMAHA RHINO 660 2007 Owners Manual

8-114
AVERTISSEMENT

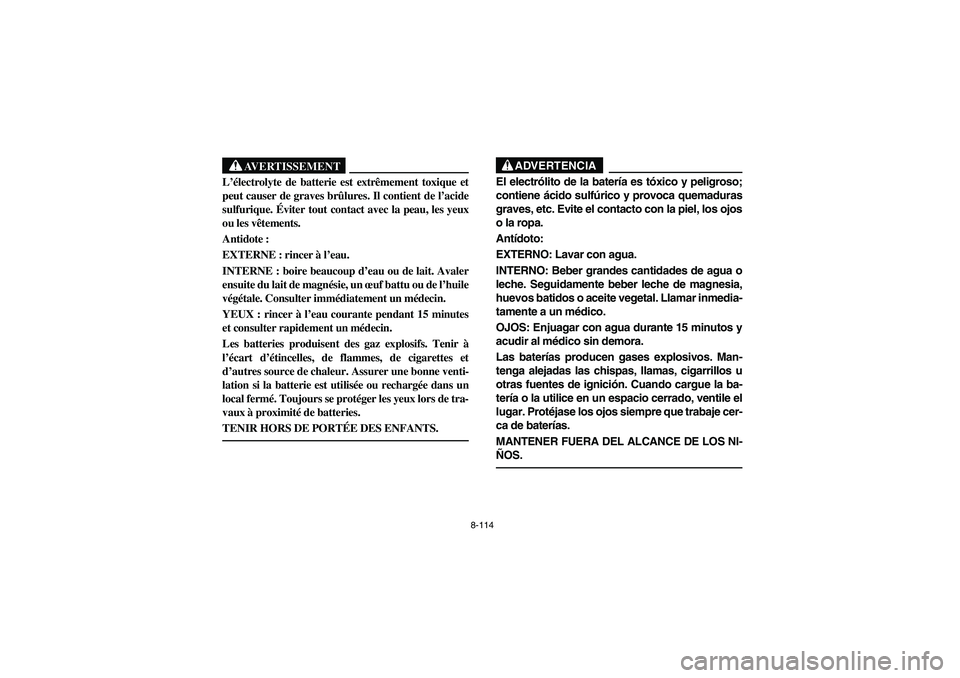

L’électrolyte de batterie est extrêmement toxique et
peut causer de graves brûlures. Il contient de l’acide
sulfurique. Éviter tout contact avec la peau, les yeux
ou les vêtements.
Antidote :
EXTERNE : rincer à l’eau.
INTERNE : boire beaucoup d’eau ou de lait. Avaler
ensuite du lait de magnésie, un œuf battu ou de l’huile
végétale. Consulter immédiatement un médecin.
YEUX : rincer à l’eau courante pendant 15 minutes
et consulter rapidement un médecin.
Les batteries produisent des gaz explosifs. Tenir à
l’écart d’étincelles, de flammes, de cigarettes et
d’autres source de chaleur. Assurer une bonne venti-
lation si la batterie est utilisée ou rechargée dans un
local fermé. Toujours se protéger les yeux lors de tra-
vaux à proximité de batteries.
TENIR HORS DE PORTÉE DES ENFANTS.
ADVERTENCIA
El electrólito de la batería es tóxico y peligroso;
contiene ácido sulfúrico y provoca quemaduras
graves, etc. Evite el contacto con la piel, los ojos
o la ropa.
Antídoto:
EXTERNO: Lavar con agua.
INTERNO: Beber grandes cantidades de agua o
leche. Seguidamente beber leche de magnesia,
huevos batidos o aceite vegetal. Llamar inmedia-
tamente a un médico.
OJOS: Enjuagar con agua durante 15 minutos y
acudir al médico sin demora.
Las baterías producen gases explosivos. Man-
tenga alejadas las chispas, llamas, cigarrillos u
otras fuentes de ignición. Cuando cargue la ba-
tería o la utilice en un espacio cerrado, ventile el
lugar. Protéjase los ojos siempre que trabaje cer-
ca de baterías.
MANTENER FUERA DEL ALCANCE DE LOS NI-
ÑOS.
EE.book Page 114 Friday, August 4, 2006 12:02 PM

8-115 1. Negative battery lead 2. Positive battery lead
1. Câble négatif de batterie 2. Câble positif de batterie
1. Cable negativo de la batería 2. Cable positivo de la batería
EVU00960
Battery maintenance

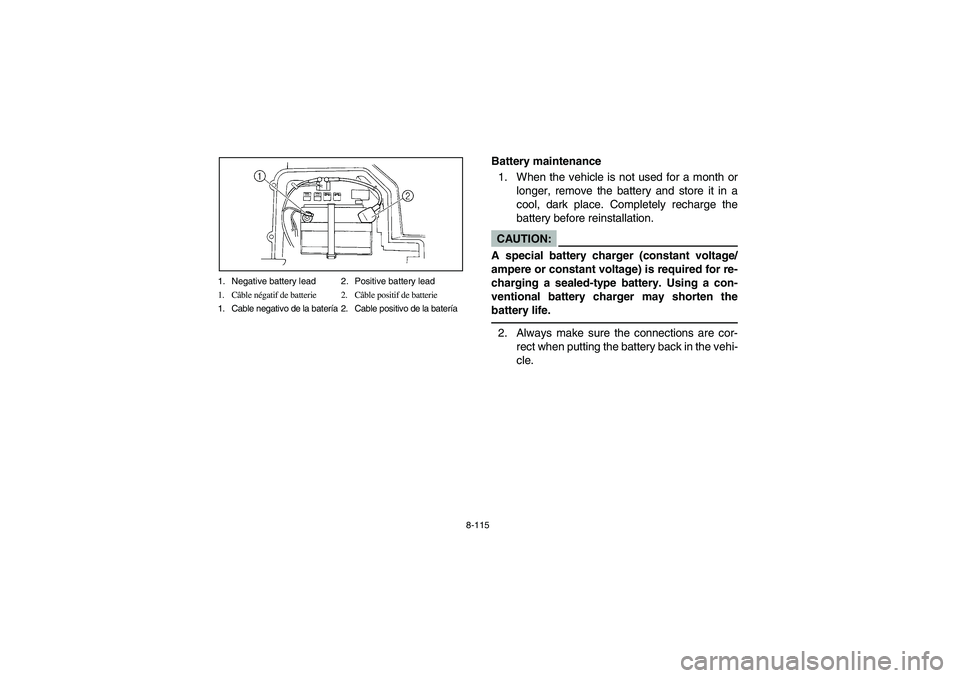

1. When the vehicle is not used for a month or
longer, remove the battery and store it in a
cool, dark place. Completely recharge the
battery before reinstallation.CAUTION:_ A special battery charger (constant voltage/
ampere or constant voltage) is required for re-
charging a sealed-type battery. Using a con-
ventional battery charger may shorten the
battery life. _2. Always make sure the connections are cor-
rect when putting the battery back in the vehi-
cle.
EE.book Page 115 Friday, August 4, 2006 12:02 PM

8-116
FVU00960

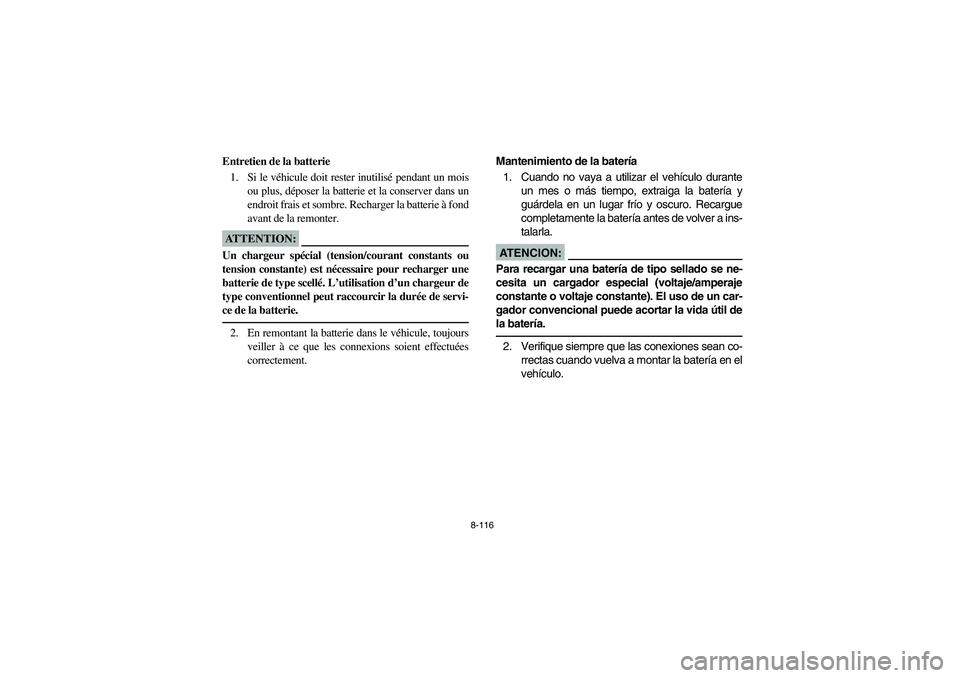

Entretien de la batterie
1. Si le véhicule doit rester inutilisé pendant un mois
ou plus, déposer la batterie et la conserver dans un
endroit frais et sombre. Recharger la batterie à fond
avant de la remonter.ATTENTION:_ Un chargeur spécial (tension/courant constants ou
tension constante) est nécessaire pour recharger une
batterie de type scellé. L’utilisation d’un chargeur de
type conventionnel peut raccourcir la durée de servi-
ce de la batterie. _2. En remontant la batterie dans le véhicule, toujours
veiller à ce que les connexions soient effectuées
correctement.
SVU00960
Mantenimiento de la batería
1. Cuando no vaya a utilizar el vehículo durante
un mes o más tiempo, extraiga la batería y
guárdela en un lugar frío y oscuro. Recargue
completamente la batería antes de volver a ins-
talarla.AT E N C I O N :_ Para recargar una batería de tipo sellado se ne-
cesita un cargador especial (voltaje/amperaje
constante o voltaje constante). El uso de un car-
gador convencional puede acortar la vida útil de
la batería. _2. Verifique siempre que las conexiones sean co-
rrectas cuando vuelva a montar la batería en el
vehículo.
EE.book Page 116 Friday, August 4, 2006 12:02 PM

8-117 1. Battery compartment cover
1. Couvercle du compartiment de la batterie
1. Tapa del compartimento de la batería
EVU01510

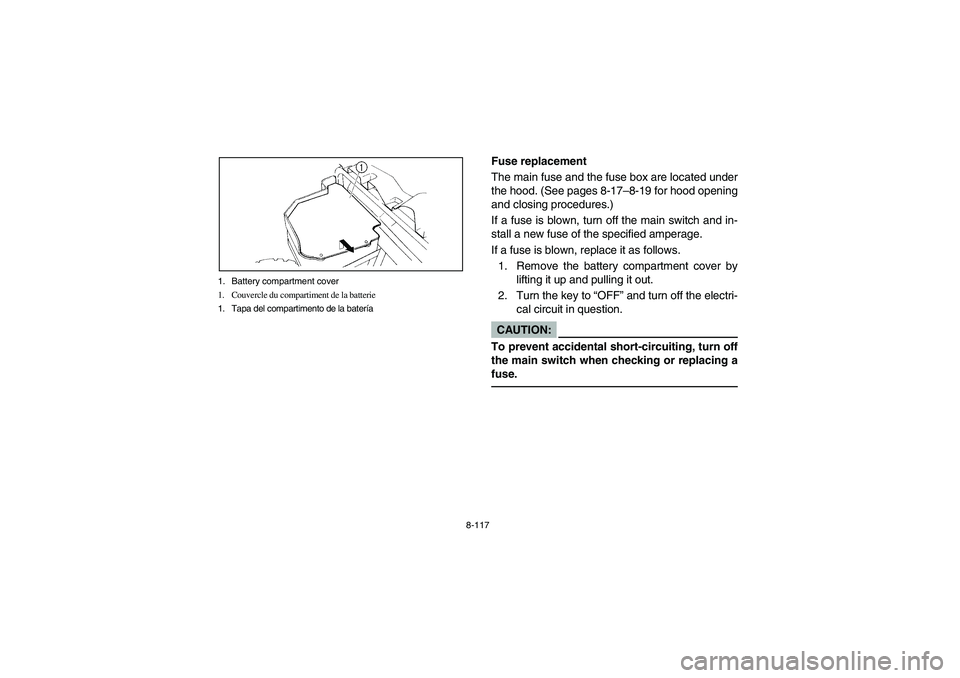

Fuse replacement
The main fuse and the fuse box are located under
the hood. (See pages 8-17–8-19 for hood opening
and closing procedures.)
If a fuse is blown, turn off the main switch and in-
stall a new fuse of the specified amperage.
If a fuse is blown, replace it as follows.
1. Remove the battery compartment cover by
lifting it up and pulling it out.
2. Turn the key to “OFF” and turn off the electri-
cal circuit in question.CAUTION:_ To prevent accidental short-circuiting, turn off
the main switch when checking or replacing a
fuse. _
EE.book Page 117 Friday, August 4, 2006 12:02 PM

8-118
FVU01510

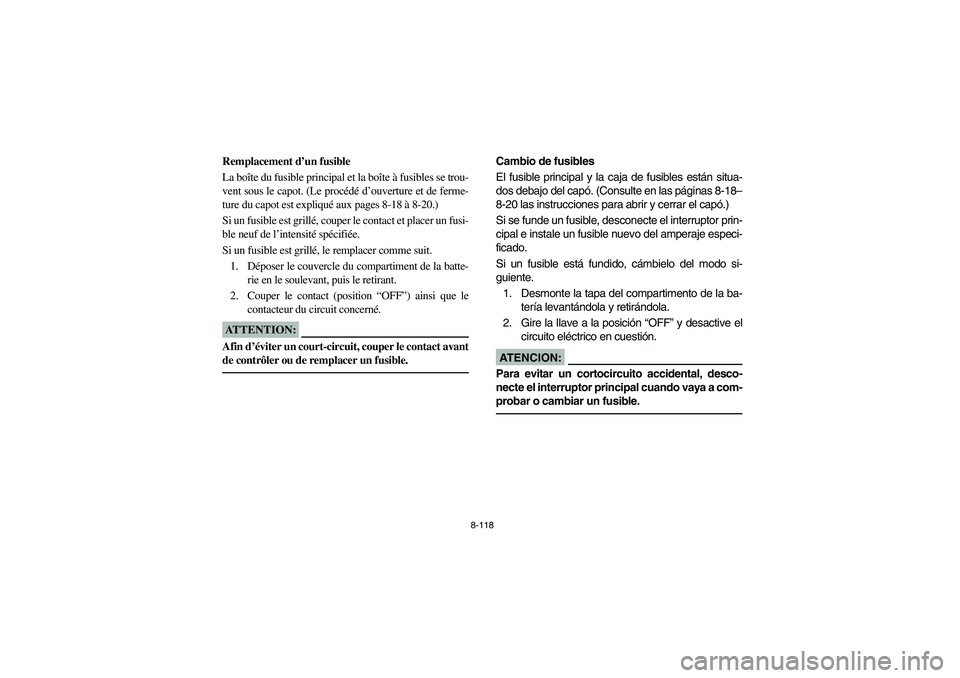

Remplacement d’un fusible
La boîte du fusible principal et la boîte à fusibles se trou-
vent sous le capot. (Le procédé d’ouverture et de ferme-
ture du capot est expliqué aux pages 8-18 à 8-20.)
Si un fusible est grillé, couper le contact et placer un fusi-
ble neuf de l’intensité spécifiée.
Si un fusible est grillé, le remplacer comme suit.
1. Déposer le couvercle du compartiment de la batte-
rie en le soulevant, puis le retirant.
2. Couper le contact (position “OFF”) ainsi que le
contacteur du circuit concerné.ATTENTION:_ Afin d’éviter un court-circuit, couper le contact avant
de contrôler ou de remplacer un fusible. _
SVU01510
Cambio de fusibles
El fusible principal y la caja de fusibles están situa-
dos debajo del capó. (Consulte en las páginas 8-18–
8-20 las instrucciones para abrir y cerrar el capó.)
Si se funde un fusible, desconecte el interruptor prin-
cipal e instale un fusible nuevo del amperaje especi-
ficado.
Si un fusible está fundido, cámbielo del modo si-
guiente.
1. Desmonte la tapa del compartimento de la ba-
tería levantándola y retirándola.
2. Gire la llave a la posición “OFF” y desactive el
circuito eléctrico en cuestión.AT E N C I O N :_ Para evitar un cortocircuito accidental, desco-
necte el interruptor principal cuando vaya a com-
probar o cambiar un fusible. _
EE.book Page 118 Friday, August 4, 2006 12:02 PM

8-119 1. Main fuse 2. Spare main fuse
3. Headlight fuse 4. Ignition fuse
5. Auxiliary DC jack fuse 6. Four-wheel-drive motor fuse
7. Signaling system fuse
8. Backup fuse (for odometer and clock)
9. Carburetor warmer fuse 10. Spare fuse (× 3)
1. Fusible principal 2. Fusible principal de rechange
3. Fusible des phares 4. Fusible d’allumage
5. Fusible de la prise pour accessoires
6. Fusible du moteur du dispositif quatre roues motrices
7. Fusible du système de signalisation
8. Fusible de sauvegarde (pour le compteur kilométrique et la montre)
9. Fusible du système de réchauffage de carburateur
10. Fusible de rechange (× 3)
1. Fusible principal 2. Fusible principal de repuesto
3. Fusible de los faros 4. Fusible del encendido
5. Fusible de la toma auxiliar de corriente continua
6. Fusible de la tracción integral
7. Fusible del sistema de intermitencia
8. Fusible de repuesto (cuentakilómetros y reloj)
9. Fusible del calentador del carburador
10. Fusible de reserva (× 3)
3. Remove the blown fuse, and then install a
new fuse of the specified amperage.
4. Turn the key to “ON” and turn on the electrical
circuit in question to check if the device oper-
ates.
5. If the fuse immediately blows again, have a
Yamaha dealer check the electrical system.
6. Install the battery compartment cover.
7. Close the hood.Specified fuses:
Main fuse: 30.0 A
Headlight fuse: 15.0 A
Ignition fuse: 10.0 A
Auxiliary DC jack fuse: 10.0 A
Signaling system fuse: 10.0 A
Carburetor warmer fuse: 10.0 A
Four-wheel-drive motor fuse: 3.0 A
Backup fuse: 10.0 A
EE.book Page 119 Friday, August 4, 2006 12:02 PM

8-120

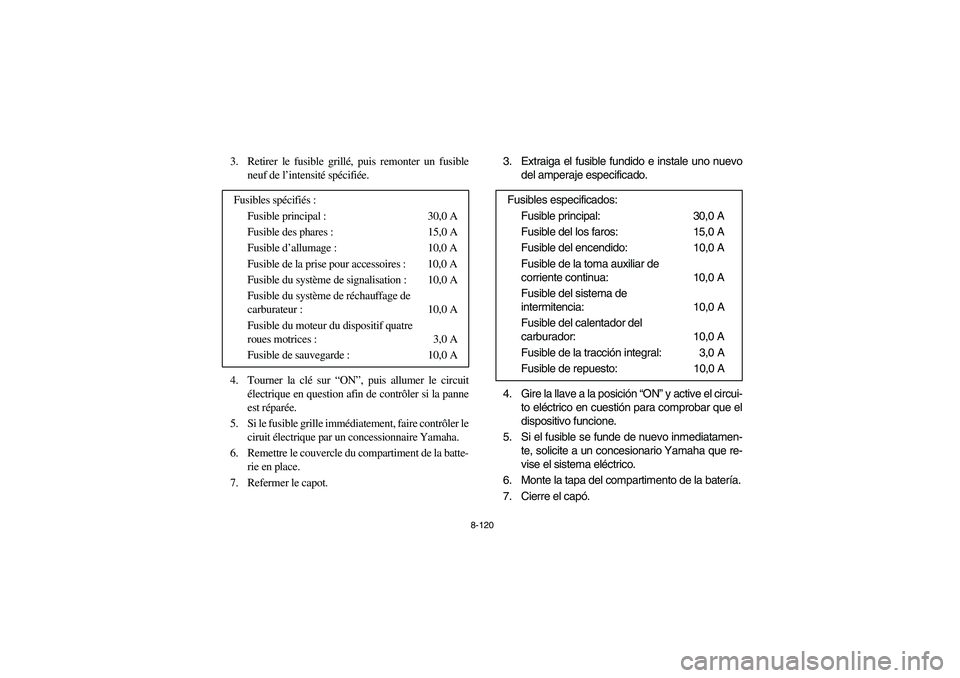

3. Retirer le fusible grillé, puis remonter un fusible
neuf de l’intensité spécifiée.
4. Tourner la clé sur “ON”, puis allumer le circuit
électrique en question afin de contrôler si la panne
est réparée.
5. Si le fusible grille immédiatement, faire contrôler le
ciruit électrique par un concessionnaire Yamaha.
6. Remettre le couvercle du compartiment de la batte-
rie en place.
7. Refermer le capot.Fusibles spécifiés :
Fusible principal : 30,0 A
Fusible des phares : 15,0 A
Fusible d’allumage : 10,0 A
Fusible de la prise pour accessoires : 10,0 A
Fusible du système de signalisation : 10,0 A
Fusible du système de réchauffage de
carburateur : 10,0 A
Fusible du moteur du dispositif quatre
roues motrices : 3,0 A
Fusible de sauvegarde : 10,0 A
3. Extraiga el fusible fundido e instale uno nuevo
del amperaje especificado.
4. Gire la llave a la posición “ON” y active el circui-
to eléctrico en cuestión para comprobar que el
dispositivo funcione.
5. Si el fusible se funde de nuevo inmediatamen-
te, solicite a un concesionario Yamaha que re-
vise el sistema eléctrico.
6. Monte la tapa del compartimento de la batería.
7. Cierre el capó. Fusibles especificados:
Fusible principal: 30,0 A
Fusible del los faros: 15,0 A
Fusible del encendido: 10,0 A
Fusible de la toma auxiliar de
corriente continua: 10,0 A
Fusible del sistema de
intermitencia: 10,0 A
Fusible del calentador del
carburador: 10,0 A
Fusible de la tracción integral: 3,0 A
Fusible de repuesto: 10,0 A
EE.book Page 120 Friday, August 4, 2006 12:02 PM

8-121

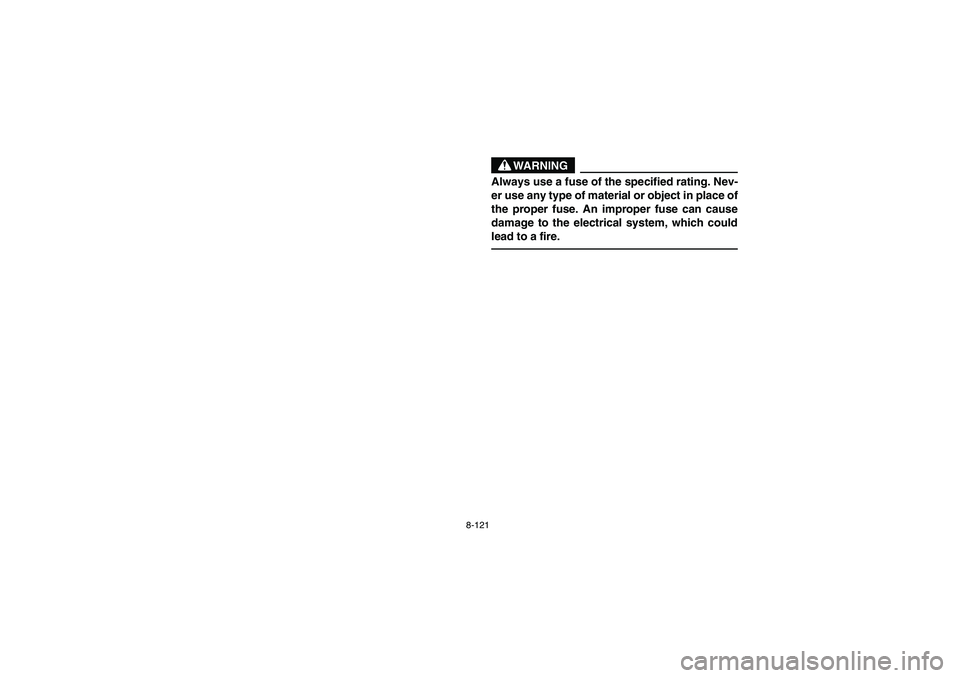

WARNING
Always use a fuse of the specified rating. Nev-
er use any type of material or object in place of
the proper fuse. An improper fuse can cause
damage to the electrical system, which could
lead to a fire.
EE.book Page 121 Friday, August 4, 2006 12:02 PM

8-122

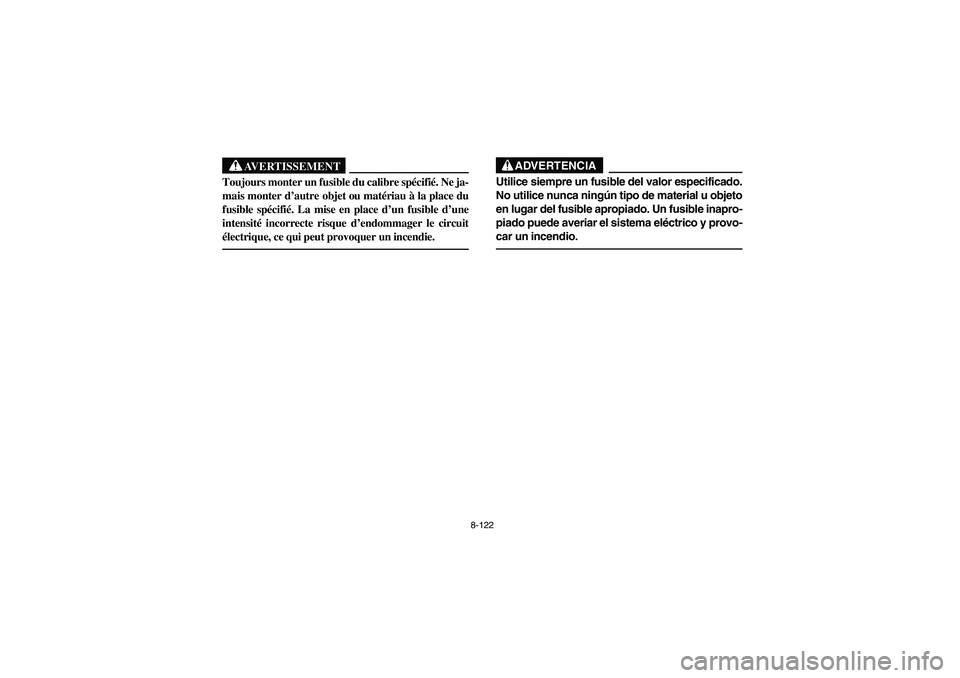

AVERTISSEMENT
Toujours monter un fusible du calibre spécifié. Ne ja-
mais monter d’autre objet ou matériau à la place du
fusible spécifié. La mise en place d’un fusible d’une
intensité incorrecte risque d’endommager le circuit
électrique, ce qui peut provoquer un incendie.
ADVERTENCIA
Utilice siempre un fusible del valor especificado.
No utilice nunca ningún tipo de material u objeto
en lugar del fusible apropiado. Un fusible inapro-
piado puede averiar el sistema eléctrico y provo-
car un incendio.
EE.book Page 122 Friday, August 4, 2006 12:02 PM

8-123 1. Cover at the rear of the headlight
1. Cache au dos du phare
1. Cubierta de la parte posterior del faro
1. Headlight bulb holder cover
1. Cache du porte-ampoule de phare
1. Tapa del portabombillas del faro
EVU01680
Replacing a headlight bulb
If a headlight bulb burns out, replace it as follows.
1. Lift the hood up. (See pages 8-17–8-19 for
hood opening and closing procedures.)
2. Remove the cover at the rear of the headlight
by pulling it off.
3. Remove the headlight bulb holder cover by
pulling it off.
