YAMAHA RHINO 700 2008 Owners Manual

10-8

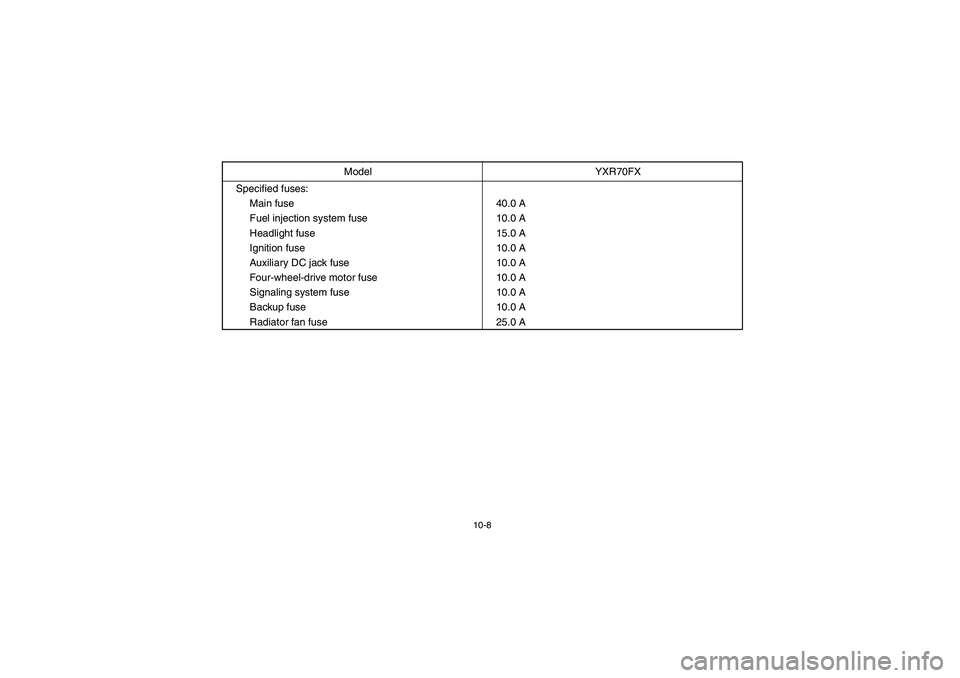

Specified fuses:
Main fuse 40.0 A
Fuel injection system fuse 10.0 A
Headlight fuse 15.0 A
Ignition fuse 10.0 A
Auxiliary DC jack fuse 10.0 A
Four-wheel-drive motor fuse 10.0 A
Signaling system fuse 10.0 A
Backup fuse 10.0 A
Radiator fan fuse 25.0 AModel YXR70FX
EE.book Page 8 Monday, October 8, 2007 4:48 PM

10-9
FVU01050

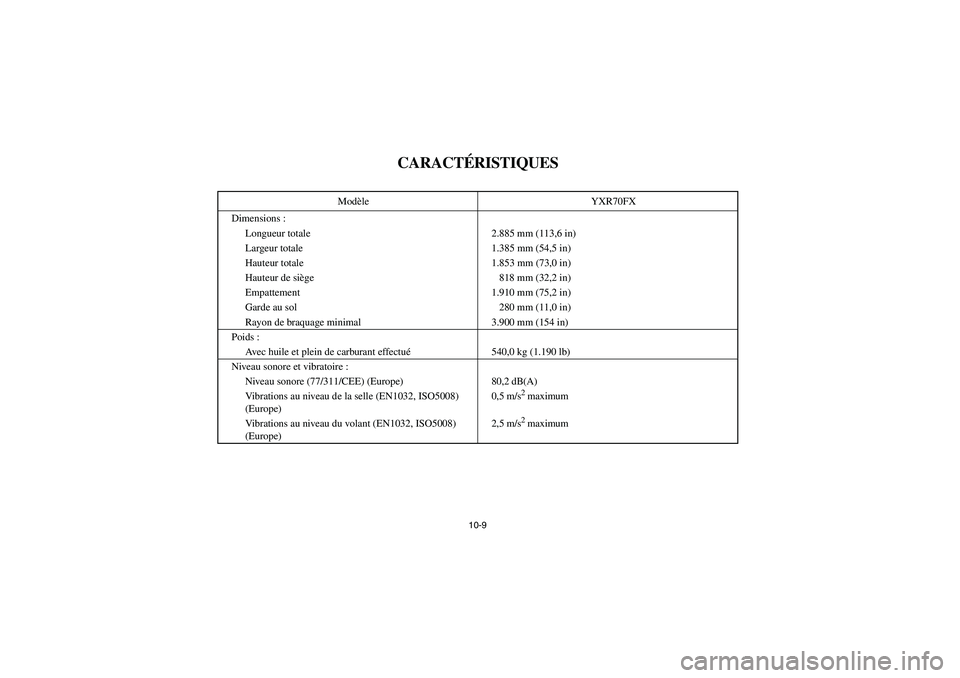

CARACTÉRISTIQUES
Modèle YXR70FX
Dimensions :
Longueur totale 2.885 mm (113,6 in)
Largeur totale 1.385 mm (54,5 in)
Hauteur totale 1.853 mm (73,0 in)
Hauteur de siège 818 mm (32,2 in)
Empattement 1.910 mm (75,2 in)
Garde au sol 280 mm (11,0 in)
Rayon de braquage minimal 3.900 mm (154 in)
Poids :
Avec huile et plein de carburant effectué540,0 kg (1.190 lb)
Niveau sonore et vibratoire :
Niveau sonore (77/311/CEE) (Europe) 80,2 dB(A)
Vibrations au niveau de la selle (EN1032, ISO5008)
(Europe)0,5 m/s
2 maximum
Vibrations au niveau du volant (EN1032, ISO5008)
(Europe)2,5 m/s2 maximum
EE.book Page 9 Monday, October 8, 2007 4:48 PM

10-10

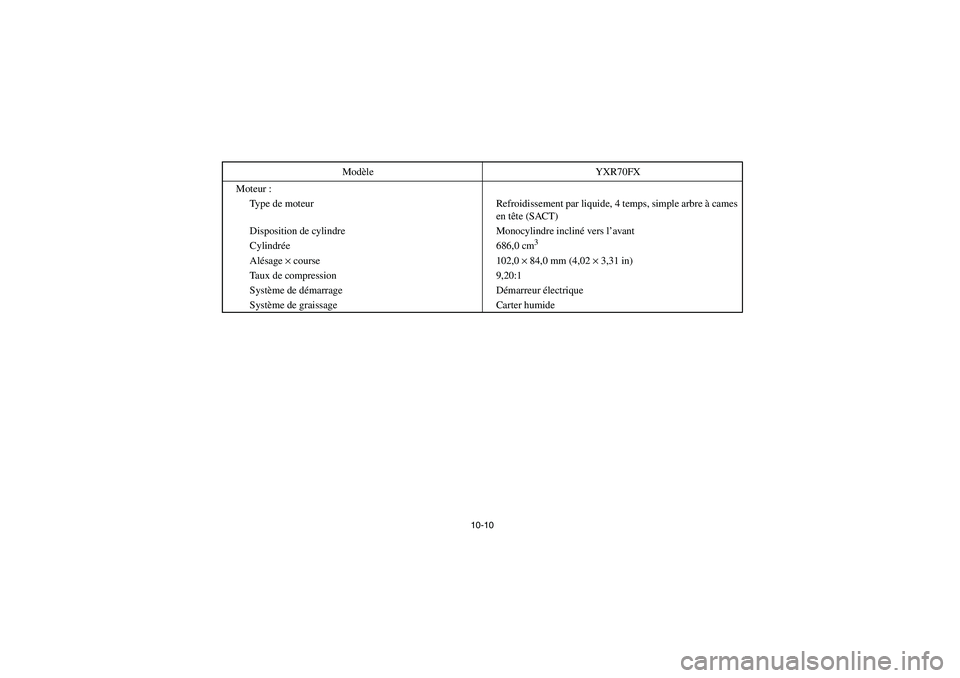

Moteur :
Type de moteur Refroidissement par liquide, 4 temps, simple arbre à cames
en tête (SACT)
Disposition de cylindre Monocylindre incliné vers l’avant
Cylindrée 686,0 cm
3
Alésage × course 102,0 × 84,0 mm (4,02 × 3,31 in)
Taux de compression 9,20:1
Système de démarrage Démarreur électrique
Système de graissage Carter humideModèle YXR70FX
EE.book Page 10 Monday, October 8, 2007 4:48 PM

10-11

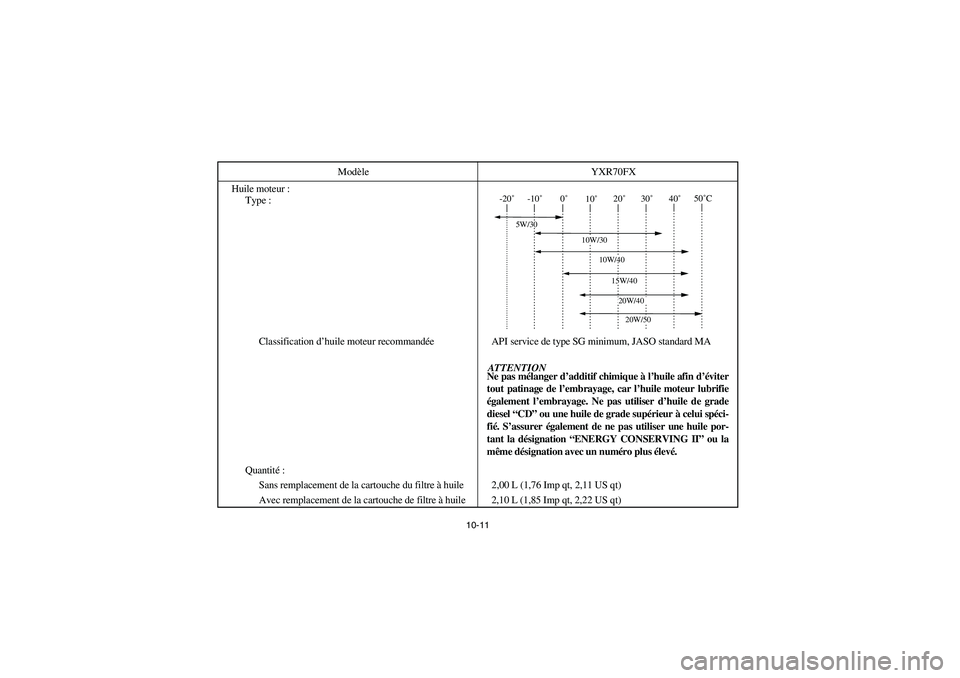

Huile moteur :
Type :
Classification d’huile moteur recommandée API service de type SG minimum, JASO standard MA
Quantité:
Sans remplacement de la cartouche du filtre à huile 2,00 L (1,76 Imp qt, 2,11 US qt)
Avec remplacement de la cartouche de filtre à huile 2,10 L (1,85 Imp qt, 2,22 US qt) Modèle YXR70FX
-20˚ -10˚ 0˚
10˚20˚ 30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30
ATTENTION
Ne pas mélanger d’additif chimique à l’huile afin d’éviter
tout patinage de l’embrayage, car l’huile moteur lubrifie
également l’embrayage. Ne pas utiliser d’huile de grade
diesel “CD” ou une huile de grade supérieur à celui spéci-
fié. S’assurer également de ne pas utiliser une huile por-
tant la désignation “ENERGY CONSERVING II” ou la
même désignation avec un numéro plus élevé.
EE.book Page 11 Monday, October 8, 2007 4:48 PM

10-12

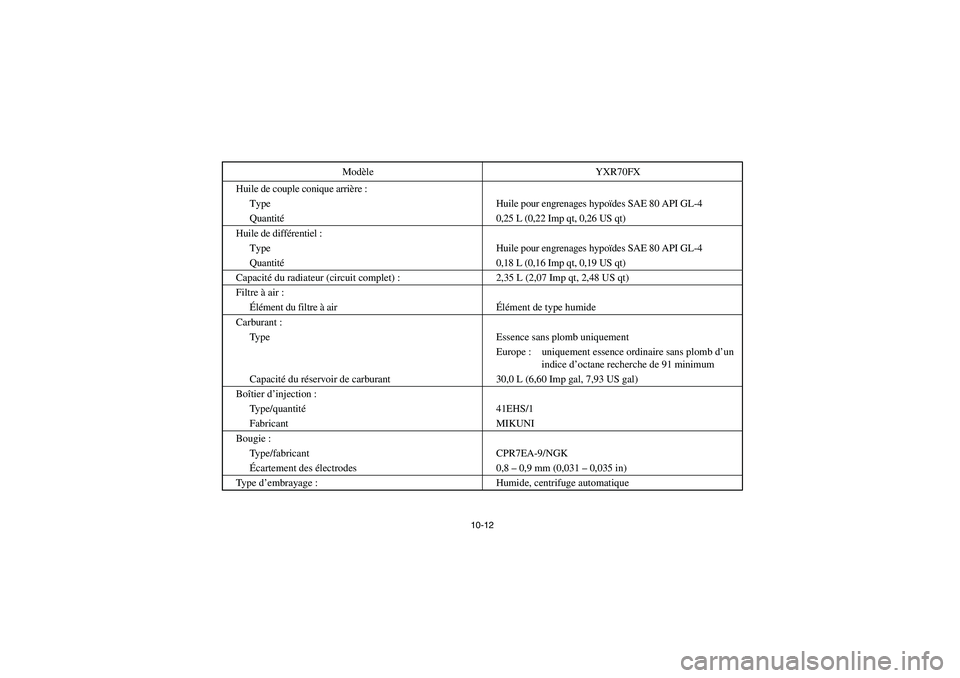

Huile de couple conique arrière :
Type Huile pour engrenages hypoïdes SAE 80 API GL-4
Quantité0,25 L (0,22 Imp qt, 0,26 US qt)
Huile de différentiel :
Type Huile pour engrenages hypoïdes SAE 80 API GL-4
Quantité0,18 L (0,16 Imp qt, 0,19 US qt)
Capacité du radiateur (circuit complet) : 2,35 L (2,07 Imp qt, 2,48 US qt)
Filtre à air :
Élément du filtre à airÉlément de type humide
Carburant :
Type Essence sans plomb uniquement
Europe : uniquement essence ordinaire sans plomb d’un
indice d’octane recherche de 91 minimum
Capacité du réservoir de carburant 30,0 L (6,60 Imp gal, 7,93 US gal)
Boîtier d’injection :
Type/quantité41EHS/1
Fabricant MIKUNI
Bougie :
Type/fabricant CPR7EA-9/NGK
Écartement des électrodes 0,8 – 0,9 mm (0,031 – 0,035 in)
Ty p e d’embrayage : Humide, centrifuge automatiqueModèle YXR70FX
EE.book Page 12 Monday, October 8, 2007 4:48 PM

10-13

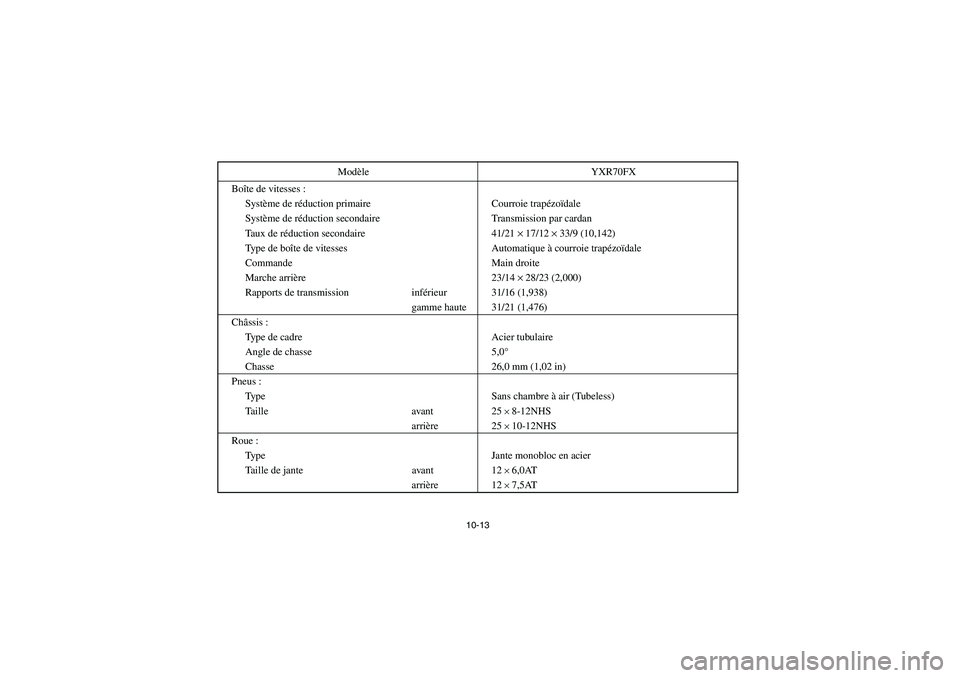

Boîte de vitesses :
Système de réduction primaire Courroie trapézoïdale
Système de réduction secondaire Transmission par cardan
Taux de réduction secondaire 41/21 × 17/12 × 33/9 (10,142)
Type de boîte de vitesses Automatique à courroie trapézoïdale
Commande Main droite
Marche arrière 23/14 × 28/23 (2,000)
Rapports de transmission inférieur 31/16 (1,938)
gamme haute 31/21 (1,476)
Châssis :
Type de cadre Acier tubulaire
Angle de chasse 5,0°
Chasse 26,0 mm (1,02 in)
Pneus :
Type Sans chambre à air (Tubeless)
Taille avant 25
× 8-12NHS
arrière 25 × 10-12NHS
Roue :
Type Jante monobloc en acier
Taille de jante avant 12 × 6,0AT
arrière 12 × 7,5AT Modèle YXR70FX
EE.book Page 13 Tuesday, October 9, 2007 4:46 PM

10-14

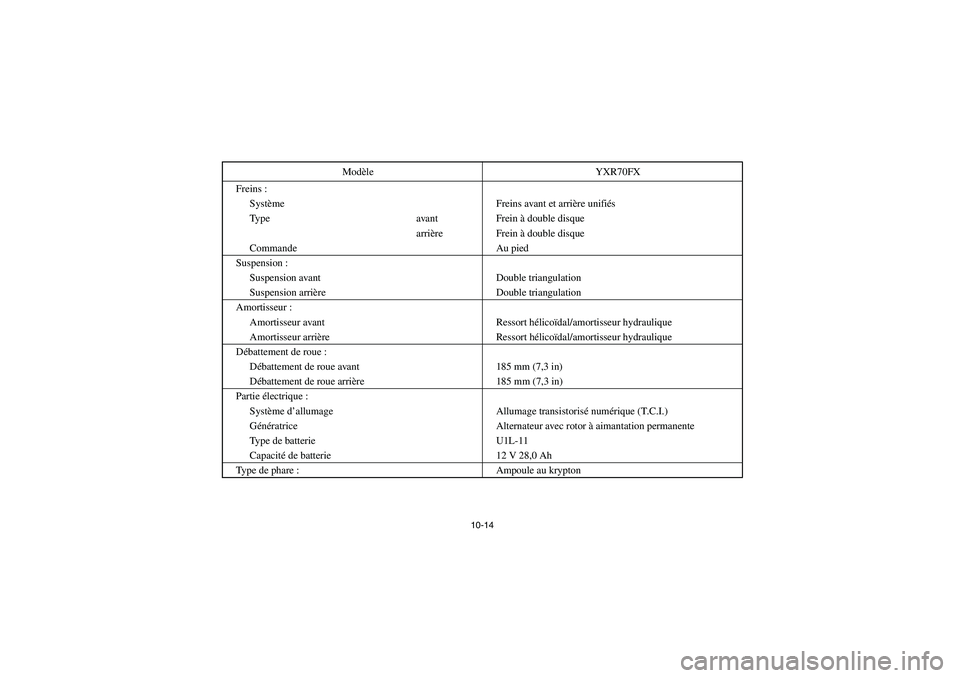

Freins :
Système Freins avant et arrière unifiés
Ty p e a va n t F r e i n à double disque
arrière Frein à double disque
Commande Au pied
Suspension :
Suspension avant Double triangulation
Suspension arrière Double triangulation
Amortisseur :
Amortisseur avant Ressort hélicoïdal/amortisseur hydraulique
Amortisseur arrière Ressort hélicoïdal/amortisseur hydraulique
Débattement de roue :
Débattement de roue avant 185 mm (7,3 in)
Débattement de roue arrière 185 mm (7,3 in)
Partie électrique :
Système d’allumage Allumage transistorisé numérique (T.C.I.)
Génératrice Alternateur avec rotor à aimantation permanente
Type de batterie U1L-11
Capacité de batterie 12 V 28,0 Ah
Type de phare : Ampoule au kryptonModèle YXR70FX
EE.book Page 14 Monday, October 8, 2007 4:48 PM

10-15

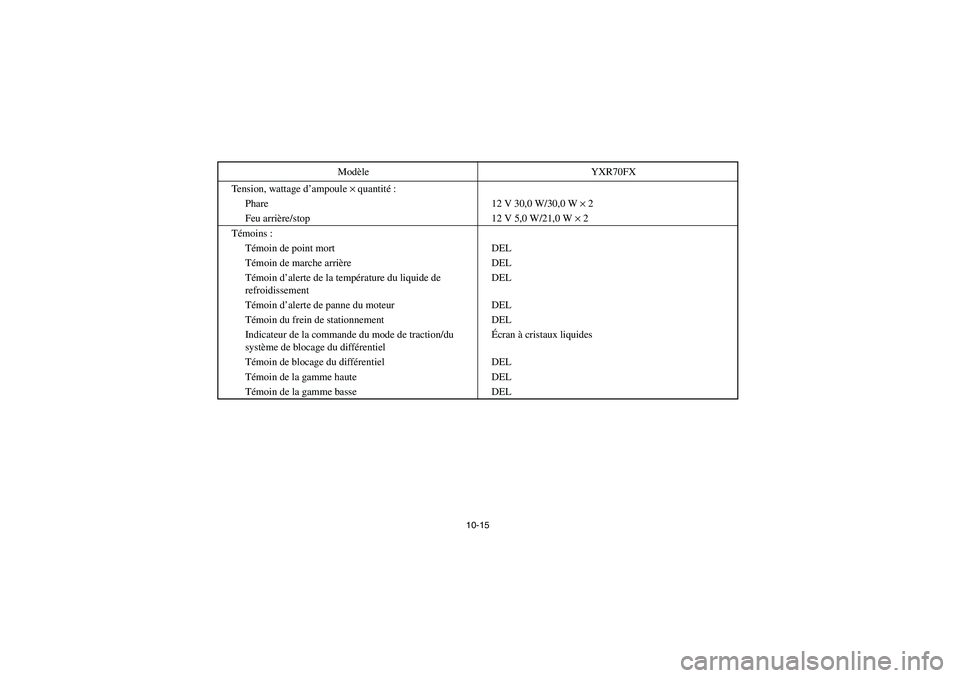

Tension, wattage d’ampoule × quantité:
Phare 12 V 30,0 W/30,0 W × 2
Feu arrière/stop 12 V 5,0 W/21,0 W × 2
Témoins :
Témoin de point mort DEL
Témoin de marche arrière DEL
Témoin d’alerte de la température du liquide de
refroidissementDEL
Témoin d’alerte de panne du moteur DEL
Témoin du frein de stationnement DEL
Indicateur de la commande du mode de traction/du
système de blocage du différentielÉcran à cristaux liquides
Témoin de blocage du différentiel DEL
Témoin de la gamme haute DEL
Témoin de la gamme basse DELModèle YXR70FX
EE.book Page 15 Monday, October 8, 2007 4:48 PM

10-16

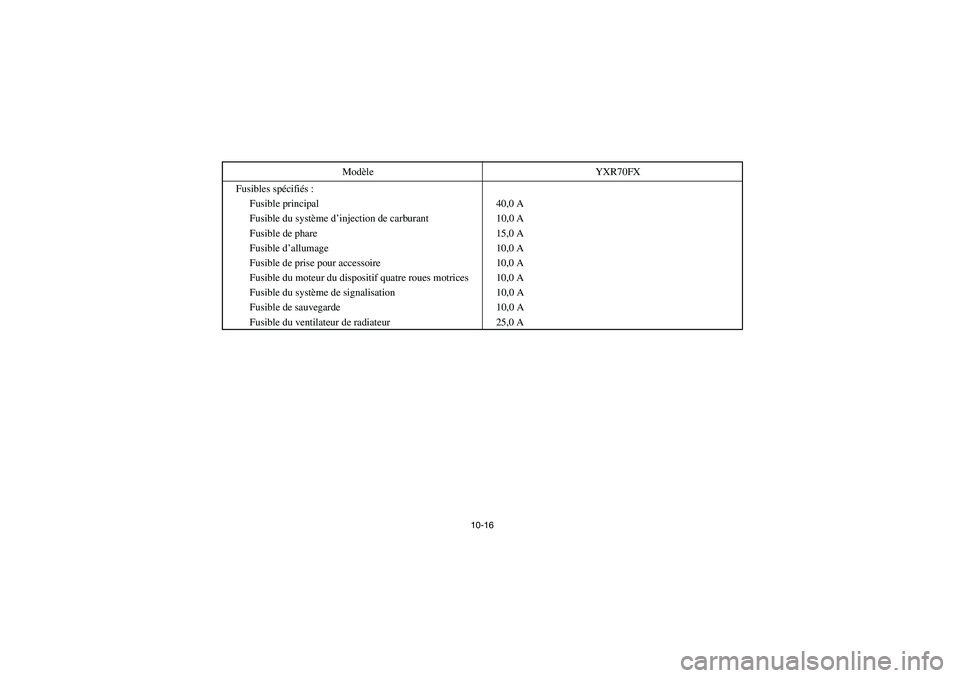

Fusibles spécifiés:
Fusible principal 40,0 A
Fusible du système d’injection de carburant 10,0 A
Fusible de phare 15,0 A
Fusible d’allumage 10,0 A
Fusible de prise pour accessoire 10,0 A
Fusible du moteur du dispositif quatre roues motrices 10,0 A
Fusible du système de signalisation 10,0 A
Fusible de sauvegarde 10,0 A
Fusible du ventilateur de radiateur 25,0 AModèle YXR70FX
EE.book Page 16 Monday, October 8, 2007 4:48 PM

10-17
SVU01050

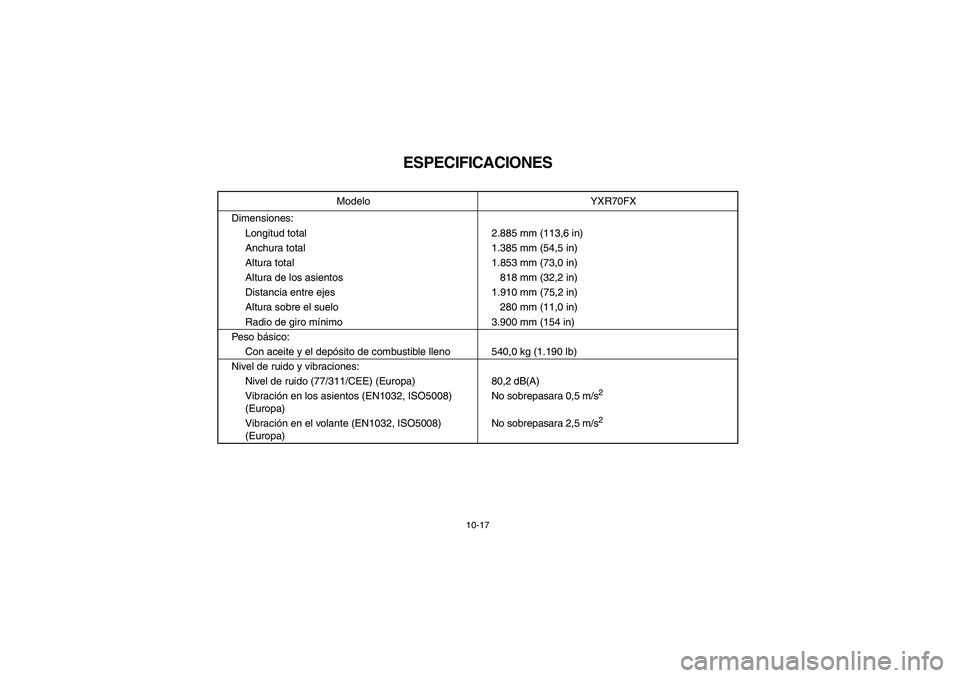

ESPECIFICACIONES
Modelo YXR70FX
Dimensiones:
Longitud total 2.885 mm (113,6 in)
Anchura total 1.385 mm (54,5 in)
Altura total 1.853 mm (73,0 in)
Altura de los asientos 818 mm (32,2 in)
Distancia entre ejes 1.910 mm (75,2 in)
Altura sobre el suelo 280 mm (11,0 in)
Radio de giro mínimo 3.900 mm (154 in)
Pe so básico:
Con aceite y el depósito de combustible lleno 540,0 kg (1.190 lb)
Nivel de ruido y vibraciones:
Nivel de ruido (77/311/CEE) (Europa) 80,2 dB(A)
Vibración en los asientos (EN1032, ISO5008)
(Europa)No sobrepasara 0,5 m/s
2
Vibración en el volante (EN1032, ISO5008)
(Europa)No sobrepasara 2,5 m/s
2
