YAMAHA SCR950 2017 Notices Demploi (in French)

Caractéristiques
8-2
8
Chasse:130 mm (5.1 in)Pneu avant:Type:
Avec chambre
Taille: 100/90-19M/C 57H
Fabricant/modèle: BRIDGESTONE/TRAIL WING 101 EPneu arrière:Type: Avec chambre
Taille: 140/80R17M/C 69H
Fabricant/modèle:
BRIDGESTONE/TRAIL WING 152 ECharge:Charge maximale: 205 kg (452 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)Pression de gonflage (contrôlée les
pneus froi ds):1 personne:
Avant:280 kPa (2.80 kgf/cm2, 41 psi)
Arrière:
280 kPa (2.80 kgf/cm2, 41 psi)
2 personnes: Avant:
280 kPa (2.80 kgf/cm2, 41 psi)
Arrière: 280 kPa (2.80 kgf/cm2, 41 psi)
Roue avant:Type de roue:Roue à rayons
Taille de jante:
19 x 2.50Roue arrière:Type de roue:Roue à rayons
Taille de jante:
17M/C x MT3.50Frein avant:Type:Frein hydraulique monodisque
Liquide de frein spécifié:
DOT 4Frein arrière:Type:Frein hydraulique monodisque
Liquide de frein spécifié:
DOT 4Suspension avant:Type:Fourche télescopique
Ressort:
Ressort hélicoïdal
Amortisseur: Amortisseur hydraulique
Débattement de roue: 120 mm (4.7 in)Suspension arrière:Type:Bras oscillant
Ressort: Ressort hélicoïdal Amortisseur:
Amortisseur pneumatique/hydraulique
Débattement de roue: 70 mm (2.8 in)
Partie électrique:Tension du système électrique:12 V
Système d’allumage: Allumage électronique (TCI)
Système de charge:
Alternateur avec rotor à aimantation
permanenteBatterie:Modèle:YTZ14S
Voltage, capacité: 12 V, 11.2 Ah (10 HR)Phare:Type d’ampoule:Ampoule halogènePuissance d’ampoule:Phare:
H4, 60.0 W/55.0 W
Stop/feu arrière: LED
Clignotant avant: 21.0 W
Clignotant arrière:
21.0 W
Veilleuse: 5.0 W
Éclairage de la plaque d’immatriculation: 5.0 W
UBL3F0F0.book Page 2 Wednesday, November 9, 2016 10:24 AM

Caractéristiques
8-3
8
Éclairage des instruments:EL (électroluminescent)
Témoin de point mort: LED
Témoin de feu de route:
LED
Témoin d’avertissement du niveau d’huile: LED
Témoin des clignotants: LED
Témoin d’avertissement du niveau de
carburant: LED
Témoin d’avertissement de panne du moteur:
LED
Témoin d’avertissement du système ABS: LED
Témoin de l’immobilisateur antivol: LEDFusible:Fusible principal:40.0 A
Fusible de phare: 20.0 A
Fusible du système de signalisation:
7.5 A
Fusible d’allumage: 15.0 A
Fusible des feux de stationnement: 15.0 A
Fusible du système d’injection de carburant:
10.0 A
Fusible du bloc de commande ABS: 7.5 A Fusible du moteur ABS:
30.0 A
Fusible du solénoïde d’ABS: 15.0 A
Fusible de sauvegarde:
7.5 A
UBL3F0F0.book Page 3 Wednesday, November 9, 2016 10:24 AM

Renseignements complémentaires
9-1
9
FAU53562

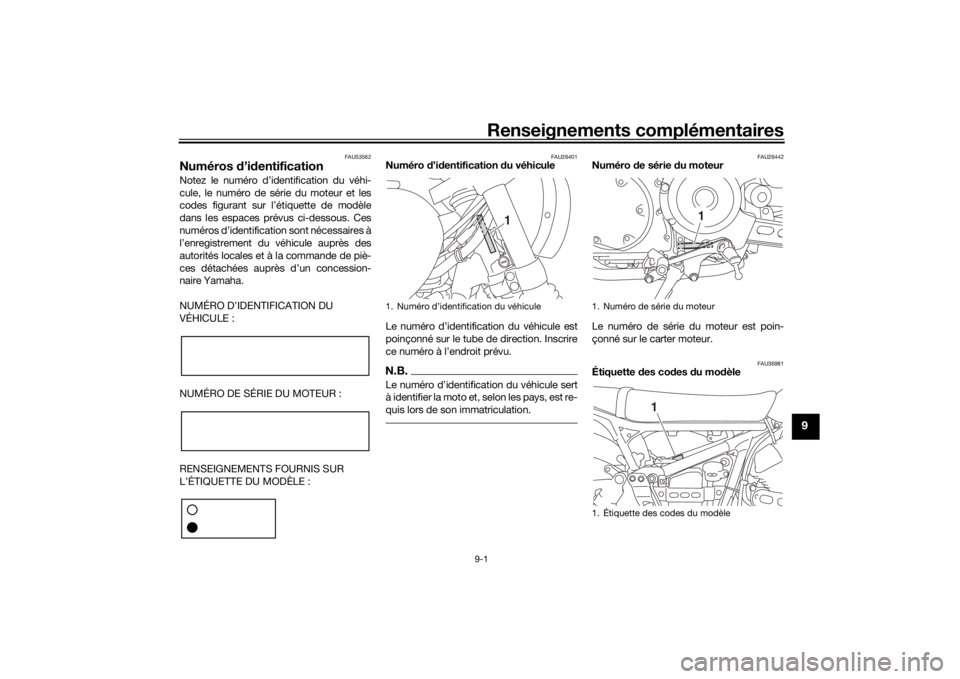

Numéros d’id entificationNotez le numéro d’identification du véhi-
cule, le numéro de série du moteur et les
codes figurant sur l’étiquette de modèle
dans les espaces prévus ci-dessous. Ces
numéros d’identification sont nécessaires à
l’enregistrement du véhicule auprès des
autorités locales et à la commande de piè-
ces détachées auprès d’un concession-
naire Yamaha.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
NUMÉRO DE SÉRIE DU MOTEUR :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26401
Numéro d’id entification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.Le numéro d’identification du véhicule sert
à identifier la moto et, selon les pays, est re-
quis lors de son immatriculation.
FAU26442
Numéro de série d u moteur
Le numéro de série du moteur est poin-
çonné sur le carter moteur.
FAU36981
Étiquette des cod es du mo dèle
1. Numéro d’identification du véhicule
1
1. Numéro de série du moteur
1. Étiquette des codes du modèle
1
1
UBL3F0F0.book Page 1 Wednesday, November 9, 2016 10:24 AM

Renseignements complémentaires
9-2
9
L’étiquette des codes du modèle est appo-
sée sur le cadre, derrière le cache B. (Voir
page 6-9.) Inscrire les renseignements re-
pris sur cette étiquette dans l’espace prévu
à cet effet. Ces renseignements seront né-
cessaires lors de la commande de pièces
de rechange auprès d’un concessionnaire
Yamaha.
FAU69910
Connecteur de diagnosticLe connecteur de diagnostic est situé
comme indiqué.
FAU74701
Enregistrement de données rela-
tives au véhiculeLe boîtier de commande électronique de ce
modèle enregistre certaines données rela-
tives au véhicule pour faciliter le diagnostic
des dysfonctionnements et également à
des fins de recherche et développement.
Ces données ne sont téléchargées que
lorsqu’un outil de diagnostic des pannes
Yamaha spécial est fixé au véhicule, par exemple, lors de contrôles d’entretien ou
de procédures de réparation.
Bien que les capteurs et les données enre-
gistrées varient selon le modèle, les don-
nées principales sont les suivantes :  État du véhicule et données de perfor-
mances du moteur
 Données relatives à l’injection de car-
burant et aux émissions
Yamaha ne divulguera pas ces données à un tiers sauf dans les cas suivants :  Avec l’accord du propriétaire du véhi-
cule
 Lorsque la loi l’y oblige
 Pour utilisation par Yamaha dans le
cadre d’un litige
1. Connecteur de diagnostic
1
UBL3F0F0.book Page 2 Wednesday, November 9, 2016 10:24 AM

Renseignements complémentaires
9-3
9
À des fins de recherche d’ordre géné-
ral réalisée par Ya maha lorsque les
données ne concernent pas un véhi-
cule individuel ni un propriétaire
UBL3F0F0.book Page 3 Wednesday, November 9, 2016 10:24 AM

10-1
10
IndexAAbsorbeur de vapeurs d’essence ......... 6-11
Ampoule d’éclairage de plaque
d’immatriculation, remplacement ....... 6-33
Avertisseur, contacteur ........................... 3-8BBatterie ................................................. 6-27
Béquille latérale .................................... 3-17
Béquille latérale, contrôle et lubrification ......................................... 6-25
Bougies, contrôle .................................. 6-10CCâbles, contrôle et lubrification ............ 6-23
Caches, dépose et repose...................... 6-9
Calage de la moto................................. 6-33
Caractéristiques ...................................... 8-1
Carburant .............................................. 3-12
Carburant, économies ............................ 5-3
Clignotant, remplacement d’une ampoule.............................................. 6-32
Clignotants, contact eur .......................... 3-8
Combinés ressort-amortisseur, réglage................................................ 3-16
Compteurs multifonctions ...................... 3-5
Connecteur de diagnostic ...................... 9-2
Consignes de sécurité ............................ 1-1
Contacteur à clé ..................................... 3-2
Contacteur d’appel de phare.................. 3-8
Contacteurs à la poignée........................ 3-7
Contacteur SELECT................................ 3-8
Coupe-circuit d’allumage ..................... 3-17
Coupe-circuit du moteur/démarreur ....... 3-8
Courroie de transmission, tension ........ 6-22
DDépannage, schéma de diagnostic ...... 6-35
Direction, contrôle ................................ 6-26
Durite de mise à l’air/de trop-plein du réservoir de carburant ........................ 3-14EEmbrayage, réglage de la garde du levier ................................................... 6-19
Emplacement des éléments ................... 2-1
Enregistrement de données, véhicule .... 9-2
Entretien du système de contrôle des gaz d’échappement ............................. 6-3
Entretiens et graissages périodiques ..... 6-5
Étiquette des codes du modèle ............. 9-1FFeu stop/arrière .................................... 6-32
Feu stop, contacteurs .......................... 6-20
Feux de détresse, contacteur ................ 3-8
Filtre à air, remplacement de l’élément............................................. 6-15
Fourche, contrôle ................................. 6-26
Frein, contrôle de la garde du levier ..... 6-19
Frein, levier ........................................... 3-10
Frein, pédale......................................... 3-10
Fusibles, remplacement ....................... 6-28HHuile moteur et cartouche du filtre à huile.................................................... 6-12
Huile moteur, témoin du niveau ............. 3-3IImmobilisateur antivol ............................ 3-1
Inverseur feu de route/feu de croisement ........................................... 3-8
JJeu des soupapes .................................6-16LLevier d’embrayage ................................3-9
Leviers de frein et d’embrayage, contrôle et lubrification .......................6-25
Liquide de frein, changement ...............6-22
Liquide de frein, contrôle du niveau......6-21MMise en marche du moteur .....................5-1
Moteur, numéro de série.........................9-1NNuméros d’identification .........................9-1PPannes, diagnostic ...............................6-34
Pédale de frein et sélecteur, contrôle et lubrification .....................................6-24
Phare, remplacement d’une ampoule...6-30
Pièces de couleur mate ..........................7-1
Plaquettes de frein, contrôle .................6-20
Pneus ....................................................6-16
Poignée des gaz, contrôle de la garde...................................................6-15
Poignée et câble des gaz, contrôle et
lubrification .........................................6-24
Pot catalytique ......................................3-14RRemisage ................................................7-3
Réservoir de carburant, bouchon .........3-12
Rodage du moteur ..................................5-3
Roues ....................................................6-18
Roulements de roue, contrôle...............6-27SSélecteur au pied ....................................3-9
UBL3F0F0.book Page 1 Wednesday, November 9, 2016 10:24 AM

Index
10-2
10
Serrure antivol ...................................... 3-15
Soin ........................................................ 7-1
Stationnement ........................................ 5-4
Système ABS........................................ 3-10TTémoin d’alerte de panne du moteur ..... 3-4
Témoin d’alerte du niveau de
carburant .............................................. 3-4
Témoin d’alerte du système ABS ........... 3-4
Témoin de feu de route .......................... 3-3
Témoin de l’immobilisateur antivol ......... 3-5
Témoin des clignotants .......................... 3-3
Témoin du point mort ............................. 3-3
Trousse de réparation ............................ 6-2VVéhicule, numéro d’identification ........... 9-1
Veilleuse, remplacement d’une ampoule ............................................. 6-31
Vitesses, sélection .................................. 5-2
Voyants et témoins d’alerte .................... 3-3
UBL3F0F0.book Page 2 Wednesday, November 9, 2016 10:24 AM
