Entretien périodique et réglage
6-11
6
Avant de monter une bougie, il faut mesurer
l’écartement de ses électrodes à l’aide d’un
jeu de cales d’épaisseur et le régler si né-
cessaire.
Nettoyer la surface du joint de la bougie et
ses plans de joint, puis nettoyer soigneuse-
ment les filets de bougie.N.B.Si une clé dynamométrique n’est pas dis-
ponible lors du montage d’une bougie, une
bonne approximation consiste à serrer de 1/4–1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.
FAU36112
Absorbeur
de vapeurs d ’essenceCe modèle est équipé d’un absorbeur de
vapeurs d’essence pour empêcher la dissi-
pation de ces vapeurs dans l’atmosphère.
Avant d’utiliser le véhicule, effectuer les vé-
rifications suivantes :
 S’assurer du branchement correct de
chaque durite.
 S’assurer de l’absence de fissures ou
d’endommagement au niveau de cha-
que durite et de l’absorbeur de va-
peurs d’essence. Remplacer si néces-
saire.
 S’assurer que l’absorbeur de vapeurs
d’essence n’est pas obstrué et, si né-
cessaire, le nettoyer.

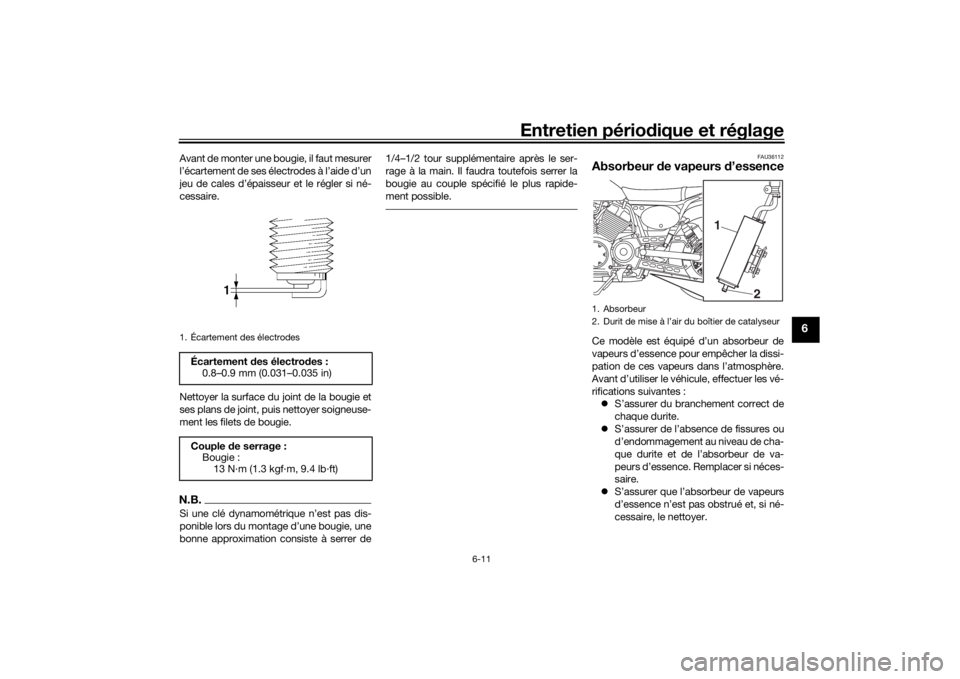

1. Écartement des électrodesÉcartement des électrod es :
0.8–0.9 mm (0.031–0.035 in)
Couple de serrage :
Bougie : 13 N·m (1.3 kgf·m, 9.4 lb·ft)
1. Absorbeur
2. Durit de mise à l’air du boîtier de catalyseur
1
2
UBL3F0F0.book Page 11 Wednesday, November 9, 2016 10:24 AM

Entretien périodique et réglage
6-12
6
FAU47115
Huile moteur et cartouche du
filtre à huileIl faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile et de remplacer la car-
touche du filtre à huile aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques.
Contrôle du niveau d’huile moteur
1. Placer le véhicule sur un plan de ni- veau et veiller à ce qu’il soit dressé à
la verticale. Une légère inclinaison
peut entraîner des erreurs de lecture.
2. Mettre le moteur en marche, le faire chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile se stabilise.
4. Retirer le bouchon de remplissage d’huile moteur et essuyer la jauge
d’huile avant de l’insérer à nouveau,
sans la visser, dans l’orifice de rem-
plissage. La retirer et vérifier le niveau
d’huile.N.B.Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-
mum.
5. Si le niveau d’huile moteur est inférieurou égal au repère de niveau minimum,
ajouter de l’huile moteur du type re-
commandé jusqu’au niveau spécifié. 6. Contrôler l’état du joint torique et le
remplacer s’il est abîmé.
7. Insérer la jauge d’huile dans l’orifice de remplissage, puis serrer le bou-
chon de remplissage d’huile.
Changement de l’huile moteur (avec ou
sans remplacement de la cartouche du
filtre à huile)
1. Mettre le moteur en marche, le faire chauffer pendant quelques minutes,
puis le couper.
2. Placer un bac à vidange sous le mo- teur afin d’y recueillir l’huile usagée.
3. Retirer le bouchon de remplissage, la
vis de vidange et son joint afin de vi-

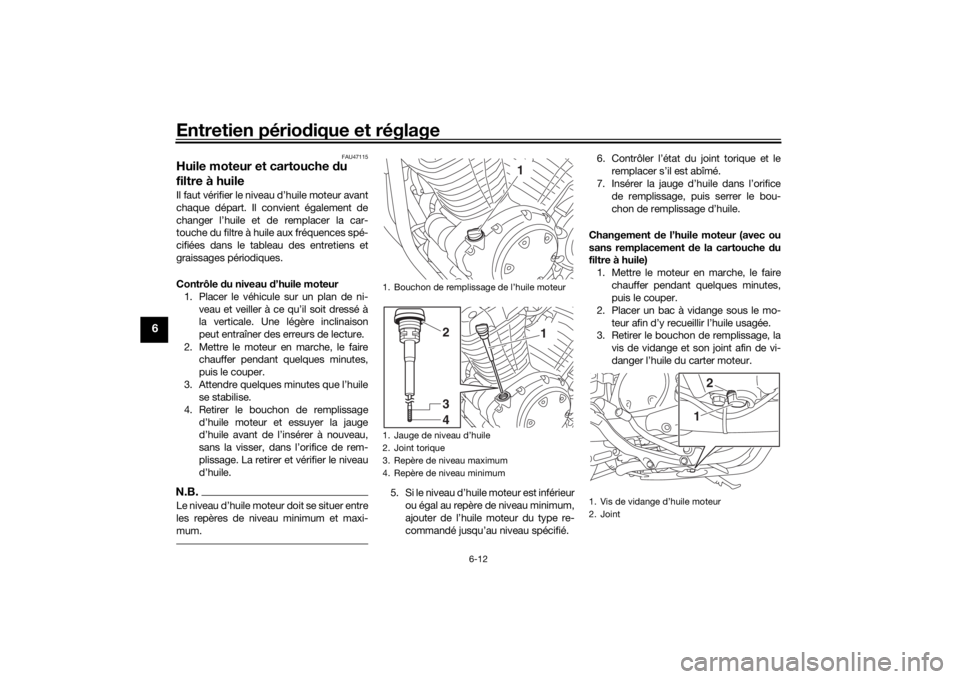

danger l’huile du carter moteur.1. Bouchon de remplissage de l’huile moteur
1. Jauge de niveau d’huile
2. Joint torique
3. Repère de niveau maximum
4. Repère de niveau minimum
1
1
432
1. Vis de vidange d’huile moteur
2. Joint
2
1
UBL3F0F0.book Page 12 Wednesday, November 9, 2016 10:24 AM

Entretien périodique et réglage
6-13
6
N.B.Sauter les étapes 4–6 si l’on ne procède
pas au remplacement de la cartouche du
filtre à huile.4. Déposer la cartouche du filtre à huile à
l’aide d’une clé pour filtre à huile.N.B.Des clés pour filtre à huile sont disponibles
chez les concessionnaires Yamaha.5. Enduire le joint torique de la cartouchedu filtre à huile neuve d’une fine
couche d’huile moteur propre.
N.B.S’assurer que le joint torique est bien logé
dans son siège.6. Mettre la cartouche du filtre à huileneuve en place à l’aide d’une clé pour
filtre à huile, puis la serrer au couple
spécifié à l’aide d’une clé dynamomé-
trique. 7. Remettre la vis de vidange d’huile mo-
teur et un joint neuf en place, puis ser-
rer la vis au couple spécifié.
8. Remettre à niveau en ajoutant la quantité spécifiée de l’huile moteur re-
commandée.

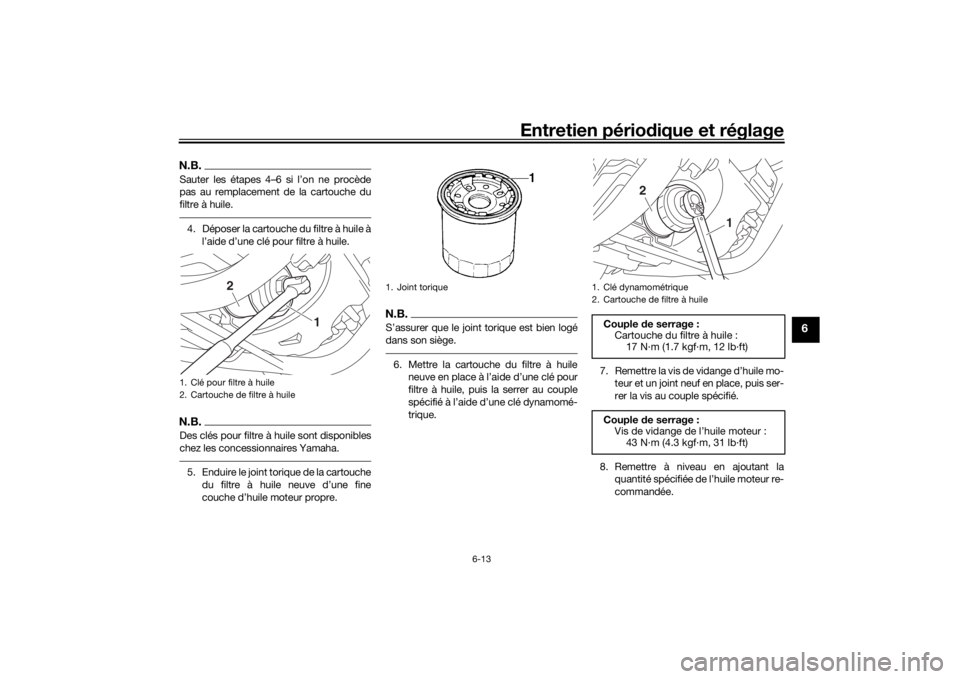

1. Clé pour filtre à huile
2. Cartouche de filtre à huile
1
2
1. Joint torique
1. Clé dynamométrique
2. Cartouche de filtre à huile
Couple de serrage :
Cartouche du filtre à huile :
17 N·m (1.7 kgf·m, 12 lb·ft)
Couple de serrage :
Vis de vidange de l’huile moteur :
43 N·m (4.3 kgf·m, 31 lb·ft)
1
2
UBL3F0F0.book Page 13 Wednesday, November 9, 2016 10:24 AM

Entretien périodique et réglage
6-14
6
N.B.Bien veiller à essuyer toute coulure d’huile
après que le moteur et le système d’échap-
pement ont refroidi.ATTENTION
FCA11621
 Ne pas mélanger d’a dditif chimique
à l’huile afin d’éviter tout patinage
d e l’embrayage, car l’huile moteur
lubrifie également l’embrayage. Ne
pas utiliser des huiles de grad e die-
sel “CD” ni des huiles de grad e su-
périeur à celui spécifié. S’assurer
également de ne pas utiliser une
huile portant la désignation
“ENERGY CONSERVING II” ou la
même désignation avec un chiffre
plus élevé.
 S’assurer qu’aucune crasse ou ob-
jet ne pénètre d ans le carter mo-
teur.
9. Contrôler l’état du joint torique et le remplacer s’il est abîmé.
10. Remettre le bouchon de remplissage de l’huile moteur en place et le serrer.
11. Mettre le moteur en marche et le lais-
ser tourner au ralenti pendant quel-
ques minutes et contrôler s’il y a pré-
sence de fuites d’huile. En cas de fuite
d’huile, couper immédiatement le mo-
teur et rechercher la cause.N.B.Une fois le moteur mi s en marche, le témoin
d’alerte du niveau d’huile doit s’éteindre si
le niveau d’huile est suffisant.
ATTENTION
FCA10402
Si le témoin d’alerte du niveau d ’huile
tremblote ou ne s’éteint pas même si le
niveau d’huile est conforme, couper im-
mé diatement le moteur, et faire contrô-
ler le véhicule par un concessionnaire
Yamaha.12. Couper le moteur, attendre quelques minutes que l’huile se stabilise, puis
vérifier le niveau d’huile et faire l’ap-
point, si nécessaire.
Huile moteur recomman
dée :
Vo i r p a g e 8 - 1 .
Quantité d’huile :
Changement d’huile: 3.70 L (3.91 US qt, 3.26 Imp.qt)
Avec dépose du filtre à huile: 4.00 L (4.23 US qt, 3.52 Imp.qt)

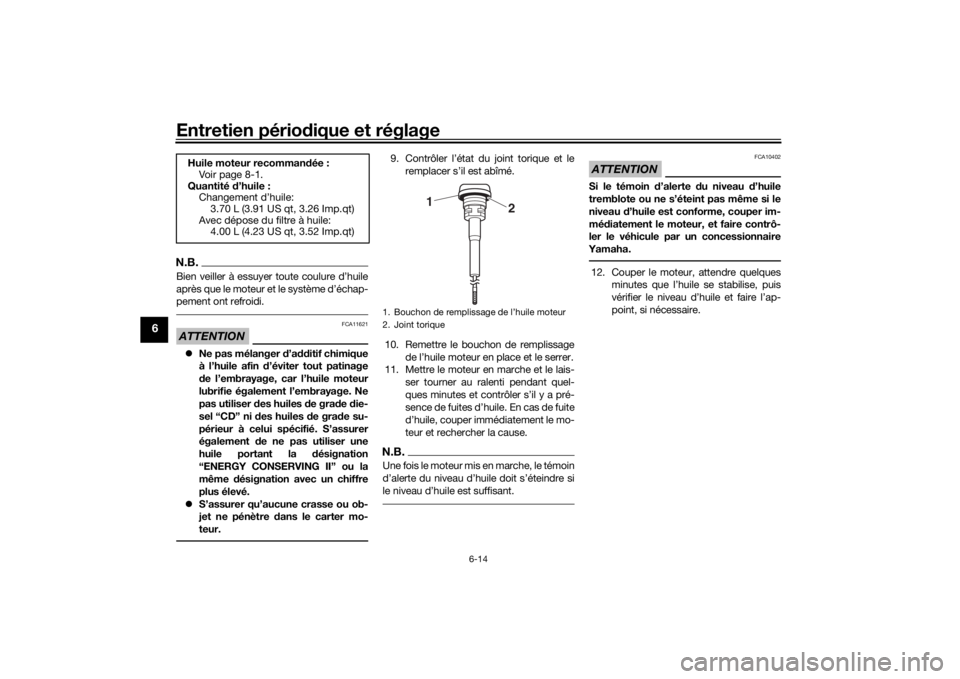

1. Bouchon de remplissage de l’huile moteur
2. Joint torique
2
1
UBL3F0F0.book Page 14 Wednesday, November 9, 2016 10:24 AM

Entretien périodique et réglage
6-15
6
FAU47081
Remplacement de l’élément d u
filtre à airIl convient de remplacer l’élément du filtre à
air aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages pério-
diques. Remplacer plus fréquemment l’élé-
ment de filtre à air lo rsque le véhicule est
utilisé dans des zones très poussiéreuses
ou humides.
Remplacement de l’élément d u filtre à

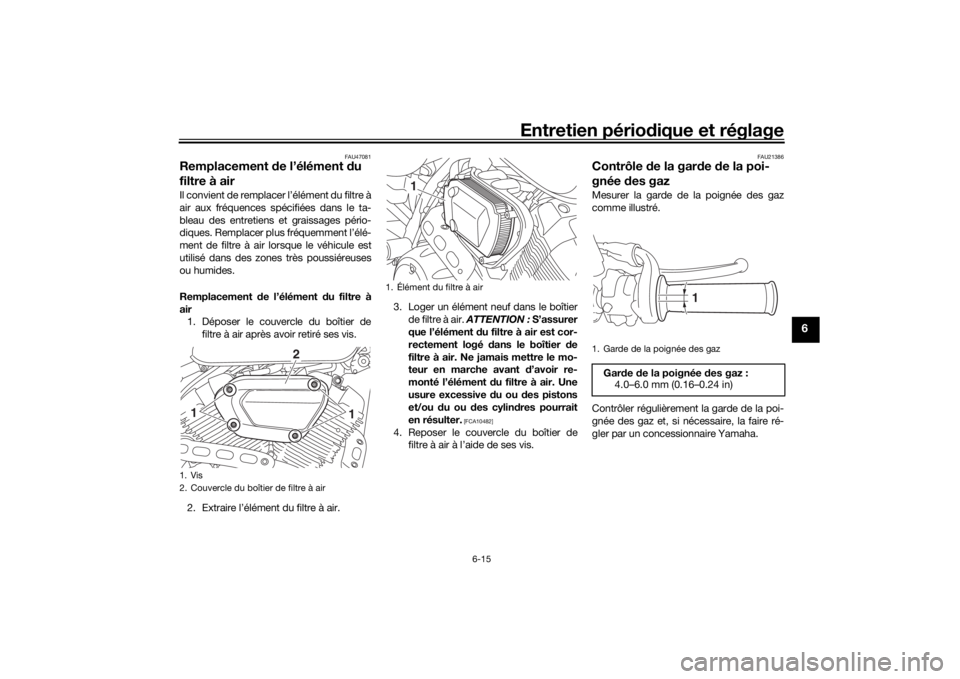

air 1. Déposer le couvercle du boîtier de
filtre à air après avoir retiré ses vis.
2. Extraire l’élément du filtre à air. 3. Loger un élément neuf dans le boîtier
de filtre à air. ATTENTION : S’assurer
que l’élément du filtre à air est cor-
rectement logé dans le boîtier de
filtre à air. Ne jamais mettre le mo-
teur en marche avant d ’avoir re-
monté l’élément d u filtre à air. Une
usure excessive d u ou des pistons
et/ou du ou des cylin dres pourrait
en résulter.
[FCA10482]
4. Reposer le couvercle du boîtier de filtre à air à l’aide de ses vis.
FAU21386
Contrôle de la gar de de la poi-
gnée des gazMesurer la garde de la poignée des gaz
comme illustré.
Contrôler régulièrement la garde de la poi-
gnée des gaz et, si nécessaire, la faire ré-
gler par un concessionnaire Yamaha.
1. Vis
2. Couvercle du boîtier de filtre à air
2
1
1
1. Élément du filtre à air
1
1. Garde de la poignée des gaz
Gar
de de la poignée d es gaz :
4.0–6.0 mm (0.16–0.24 in)
1
UBL3F0F0.book Page 15 Wednesday, November 9, 2016 10:24 AM

Entretien périodique et réglage
6-16
6
FAU21402
Jeu des soupapesÀ la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il faut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
FAU73600
PneusLes pneus sont le seul contact entre le vé-
hicule et la route. Quelles que soient les
conditions de conduite, la sécurité repose
sur une très petite zone de contact avec la
route. Par conséquent, il est essentiel de
garder en permanence les pneus en bon
état et de les remplacer au moment oppor-
tun par les pneus spécifiés.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA10504
La cond uite d’un véhicule dont les pneus
ne sont pas gonflés à la pression cor-
recte peut être la cause de blessures
graves, voire de mort, en provoquant
une perte d e contrôle.
 Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.
 Adapter la pression de gonflage
d es pneus à la vitesse de con duite
et au poi ds total du pilote, du pas-
sager, des bagages et des acces-
soires approuvés pour ce mo dèle.
AVERTISSEMENT
FWA10512
Ne jamais surcharger le véhicule. La
con duite d’un véhicule surchargé peut
être la cause d’un acci dent.Pression de gonflage (contrôlée les
pneus froi ds):
1 personne: Avant:280 kPa (2.80 kgf/cm2, 41 psi)
Arrière: 280 kPa (2.80 kgf/cm2, 41 psi)
2 personnes:
Avant:280 kPa (2.80 kgf/cm2, 41 psi)
Arrière:
280 kPa (2.80 kgf/cm2, 41 psi)
Charge* maximale: 205 kg (452 lb)
* Poids total du pilote, du passager, du chargement et des accessoires
UBL3F0F0.book Page 16 Wednesday, November 9, 2016 10:24 AM

Entretien périodique et réglage
6-17
6
Contrôle des pneus
Contrôler les pneus avant chaque départ.
Si la bande de roulement centrale a atteint
la limite spécifiée, si un clou ou des éclats
de verre sont incrustés dans le pneu ou si
son flanc est craquelé, faire remplacer im-
médiatement le pneu par un concession-
naire Yamaha.
N.B.La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation
du pays dans lequel on utilise le véhicule.
AVERTISSEMENT
FWA17960
 Il est d angereux de rouler avec d es
pneus usés. Si la profon deur des
sculptures du pneu atteint la limite
spécifiée, faire remplacer immé dia-
tement le pneu par un concession-
naire Yamaha.
 Le remplacement d e toutes les piè-
ces se rapportant aux freins et aux
roues doit être confié à un conces-
sionnaire Yamaha, car celui-ci pos-
sè de les connaissances et l’expé-
rience nécessaires à ces travaux.
 La pose d’une rustine sur une
chambre à air crevée n’est pas re-
comman dée. En cas d’urgence tou-
tefois, réparer la chambre à air avec
le plus gran d soin, puis la remplacer
le plus tôt possible par une pièce de
bonne qualité. 
Après avoir remplacé un pneu, évi-
ter de faire de la vitesse jusqu’à ce
que le pneu soit “ro dé” et ait acquis
toutes ses caractéristiques.
Renseignements sur les pneus
Ce modèle est équipé de pneus avec
chambre à air.
Les pneus s’usent, même s’ils n’ont pas été
utilisés ou n’ont été utilisés qu’occasionnel-
lement. Des craquelures sur la bande de
roulement et les flancs du pneu, parfois ac-
compagnées d’une déformation de la car-
casse, sont des signes significatifs du vieil-
lissement du pneu. Les vieux pneus et les
pneus usagés doivent être contrôlés par
des professionnels du pneumatique afin de
s’assurer qu’ils peuvent encore servir.
AVERTISSEMENT
FWA10462
Les pneus avant et arrière d oivent être
d e la même conception et du même fa-
bricant afin d e garantir une bonne tenue
d e route et éviter les acci dents.Après avoir subi de nombreux tests, seuls
les pneus cités ci-après ont été homolo-
gués par Yamaha pour ce modèle.
1. Flanc de pneu
2. Profondeur de sculpture de pneuProfon deur de sculpture de pneu
minimale (avant et arrière): 1.6 mm (0.06 in)
UBL3F0F0.book Page 17 Wednesday, November 9, 2016 10:24 AM

Entretien périodique et réglage
6-18
6
FAU21944
Roues à rayons
AVERTISSEMENT
FWA10611
Les roues d e ce modèle ne sont pas
conçues pour des pneus sans chambre
à air (“Tubeless”). Ne pas monter des
pneus sans chambre à air sur ce mo-
d èle.Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues re-
commandées.
 Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut, ne sont pas voilées ou tout
autrement endommagées, et il faut
contrôler le serrage et le bon état des
rayons. Si une roue est endommagée
de quelque façon, la faire remplacer
par un concessionnaire Yamaha. Ne
jamais tenter une quelconque répara-
tion sur une roue. Toute roue défor-
mée ou craquelée doit être rempla-
cée.
 Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.
Pneu avant:
Taille:
100/90-19M/C 57H
Fabricant/modèle: BRIDGESTONE/TRAIL WING 101
E
Pneu arrière: Taille:
140/80R17M/C 69H
Fabricant/modèle: BRIDGESTONE/TRAIL WING 152
E
UBL3F0F0.book Page 18 Wednesday, November 9, 2016 10:24 AM

Entretien périodique et réglage
6-19
6
FAU33893

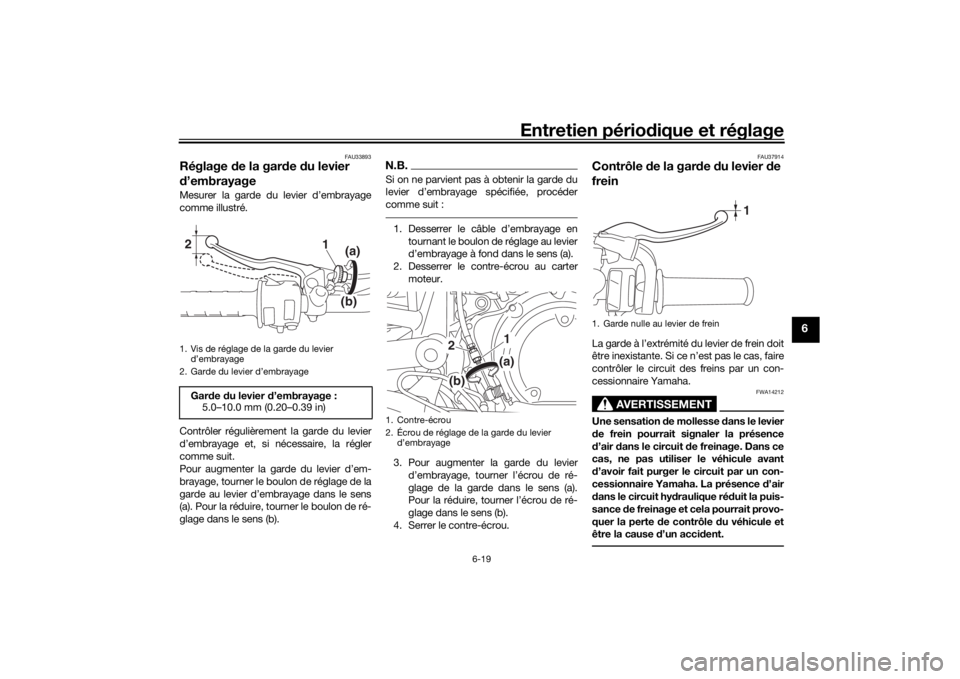

Réglage de la gar de du levier
d ’embrayageMesurer la garde du levier d’embrayage
comme illustré.
Contrôler régulièrement la garde du levier
d’embrayage et, si nécessaire, la régler
comme suit.
Pour augmenter la garde du levier d’em-
brayage, tourner le boulon de réglage de la
garde au levier d’embrayage dans le sens
(a). Pour la réduire, tourner le boulon de ré-
glage dans le sens (b).
N.B.Si on ne parvient pas à obtenir la garde du
levier d’embrayage spécifiée, procéder
comme suit :1. Desserrer le câble d’embrayage en tournant le boulon de réglage au levier
d’embrayage à fond dans le sens (a).
2. Desserrer le contre-écrou au carter moteur.
3. Pour augmenter la garde du levier d’embrayage, tourner l’écrou de ré-
glage de la garde dans le sens (a).
Pour la réduire, tourner l’écrou de ré-
glage dans le sens (b).
4. Serrer le contre-écrou.
FAU37914
Contrôle de la gar de du levier de
freinLa garde à l’extrémité du levier de frein doit
être inexistante. Si ce n’est pas le cas, faire
contrôler le circuit des freins par un con-
cessionnaire Yamaha.
AVERTISSEMENT
FWA14212
Une sensation de mollesse dans le levier
d e frein pourrait signaler la présence
d ’air dans le circuit de freinage. Dans ce
cas, ne pas utiliser le véhicule avant
d ’avoir fait purger le circuit par un con-
cessionnaire Yamaha. La présence d’air
d ans le circuit hy draulique ré duit la puis-
sance de freinage et cela pourrait provo-
quer la perte de contrôle du véhicule et
être la cause d’un acci dent.
1. Vis de réglage de la garde du levier
d’embrayage
2. Garde du levier d’embrayageGar de du levier d ’embrayage :
5.0–10.0 mm (0.20–0.39 in)
1
2
(a)
(b)
1. Contre-écrou
2. Écrou de réglage de la garde du levier d’embrayage
2
1(a)
(b)
1. Garde nulle au levier de frein
1
UBL3F0F0.book Page 19 Wednesday, November 9, 2016 10:24 AM

Entretien périodique et réglage
6-20
6
FAU36504
Contacteurs d e feu stopLe feu stop s’allume par l’action de la pé-
dale et du levier de frein, et devrait s’allu-
mer juste avant que le freinage ne fasse ef-
fet. Si nécessaire, confier le réglage des
contacteurs de feu stop à un concession-
naire Yamaha.
FAU22393
Contrôle des plaquettes de frein
avant et arrièreContrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
FAU22432
Plaquettes de frein avant
Sur chaque plaquette de frein avant fi-
gurent des rainures d’indication d’usure.
Ces rainures permettent de contrôler
l’usure des plaquettes sans devoir démon-
ter le frein. Contrôler l’usure des plaquettes
en vérifiant les rainures. Si une plaquette de
frein est usée au point que ses rainures ont presque disparu, faire remplacer la paire de
plaquettes par un concessionnaire
Yamaha.
FAU22501
Plaquettes de frein arrière
S’assurer du bon état des plaquettes de
frein arrière et mesurer l’épaisseur des gar-
nitures. Si une plaquette de frein est en-
dommagée ou si l’épaisseur d’une garni-
ture est inférieure à 0.8 mm (0.03 in), faire
remplacer la paire de plaquettes par un
concessionnaire Yamaha.
1. Rainure d’indication d’usure de plaquette de frein11
1. Épaisseur de la garniture
1
UBL3F0F0.book Page 20 Wednesday, November 9, 2016 10:24 AM
