COMMANDES ET INSTRUMENTS
3-5
3
FAU13202
Bouchon des réservoirs de car-
burant et d’huile moteur 2 temps Le bouchon du réservoir de carburant et le
bouchon du réservoir d’huile 2 temps sont
situés sous le siège. (Voir page 3-8.)
Bouchon du réservoir de carburant
Pour retirer le bouchon du réservoir de car-
burant, le tourner dans le sens inverse des
aiguilles d’une montre, puis l’enlever.
Pour remettre le bouchon du réservoir de
carburant en place, le tourner dans le sens
des aiguilles d’une montre.Bouchon du réservoir d’huile moteur 2
temps
Pour retirer le bouchon du réservoir d’huile
moteur 2 temps, il suffit de tirer sur celui-ci.
Pour remettre le bouchon du réservoir
d’huile 2 temps en place, l’enfoncer dans
l’orifice du réservoir.
AVERTISSEMENT
FWA10141
S’assurer que les bouchons de réservoir
de carburant et d’huile 2 temps sont cor-
rectement mis en place avant de démar-
rer. Une fuite de carburant constitue un
risque d’incendie.
FAU13212
Carburant S’assurer que le niveau d’essence est suffi-
sant.
AVERTISSEMENT
FWA10881
L’essence et les vapeurs d’essence sont
extrêmement inflammables. Pour limiter
les risques d’incendies et d’explosions,
et donc de blessures, lors des ravitaille-
ments, il convient de suivre ces instruc-
tions.1. Avant de faire le plein, couper le mo-
teur et s’assurer que personne n’a en-
fourché le véhicule. Ne jamais effec-
tuer le plein à proximité d’étincelles, de
flammes ou d’autres sources de cha-
leur, telles que les chauffe-eau et sé-
choirs, et surtout, ne pas fumer.
2. Ne pas remplir le réservoir de carbu-
rant à l’excès. Ne pas remplir au-delà
du fond du tube de remplissage.
Comme le carburant se dilate en se ré-
chauffant, du carburant risque de
s’échapper du réservoir sous l’effet de
la chaleur du moteur ou du soleil.

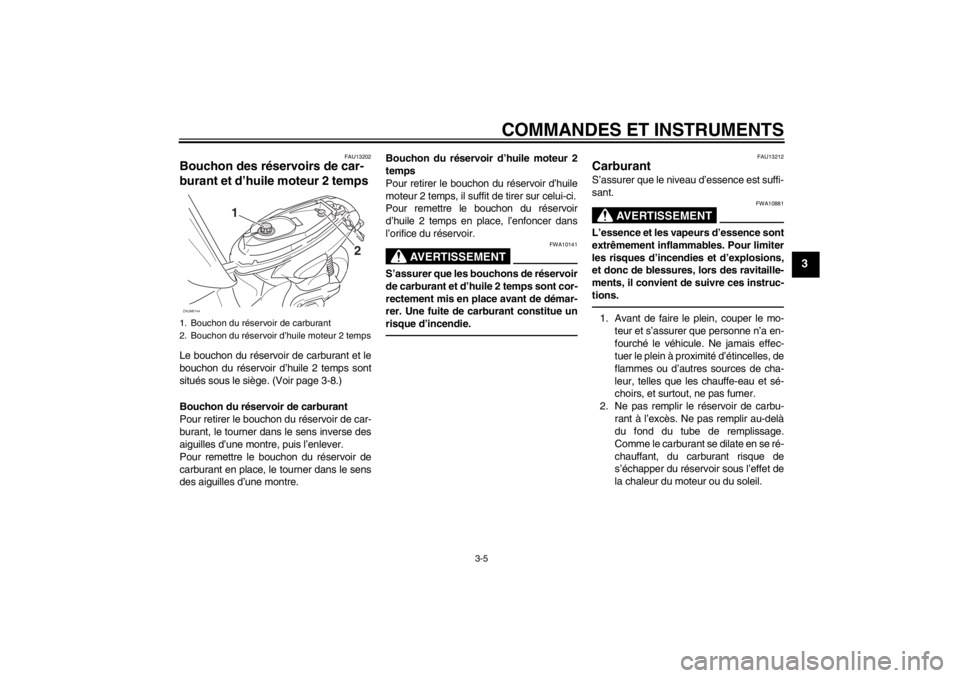

1. Bouchon du réservoir de carburant
2. Bouchon du réservoir d’huile moteur 2 temps
2 1
ZAUM0144
U1S0F1F0.book Page 5 Monday, November 5, 2012 2:55 PM

COMMANDES ET INSTRUMENTS
3-6
3
3. Essuyer immédiatement toute coulure
de carburant. ATTENTION : Essuyer
immédiatement toute coulure de
carburant à l’aide d’un chiffon pro-
pre, sec et doux. En effet, le carbu-
rant risque d’abîmer les surfaces
peintes ou les pièces en plastique.
[FCA10071]
4. Bien veiller à fermer correctement le
bouchon du réservoir de carburant.
AVERTISSEMENT
FWA15151
L’essence est délétère et peut provo-
quer blessures ou la mort. Manipuler
l’essence avec prudence. Ne jamais si-
phonner de l’essence avec la bouche.
En cas d’ingestion d’essence, d’inhala-
tion importante de vapeur d’essence oud’éclaboussure dans les yeux, consulter
immédiatement un médecin. En cas
d’éclaboussure d’essence sur la peau,
se laver immédiatement à l’eau et au sa-
von. En cas d’éclaboussure d’essence
sur les vêtements, changer immédiate-
ment de vêtements.
FAUM2730
Ce moteur Yamaha fonctionne à l’essence
super sans plomb d’un indice d’octane re-
cherche de 95 minimum. Si des cogne-
ments ou cliquetis surviennent, changer de
marque d’essence. L’essence sans plomb
prolonge la durée de service des bougies et
réduit les frais d’entretien.
FAU13433
Pot catalytique Le système d’échappement de ce véhicule
est équipé d’un pot catalytique.
AVERTISSEMENT
FWA10862
Le système d’échappement est brûlant
lorsque le moteur a tourné. Pour éviter
tout risque d’incendie et de brûlures :●
Ne pas garer le véhicule à proximité
d’objets ou matériaux posant un
risque d’incendie, tel que de l’herbe
ou d’autres matières facilement in-
flammables.
●
Garer le véhicule de façon à limiter
les risques que des piétons ou des
enfants touchent le circuit d’échap-
pement brûlant.
●
S’assurer que le système d’échap-
pement est refroidi avant d’effec-
tuer tout travail sur le véhicule.
●
Ne pas faire tourner le moteur au ra-
lenti pour plus de quelques minu-
tes. Un ralenti prolongé pourrait
provoquer une accumulation de
chaleur.
1. Tube de remplissage du réservoir de carbu-
rant
2. Niveau de carburant maximum
1
2
ZAUM0020
Carburant recommandé :
Supercarburant sans plomb exclusi-
vement
Capacité du réservoir de carburant :
6.5 L (1.72 US gal, 1.43 Imp.gal)
Quantité de la réserve à l’allumage
du témoin d’alerte du niveau de
carburant :
2.9 L (0.77 US gal, 0.64 Imp.gal)
U1S0F1F0.book Page 6 Monday, November 5, 2012 2:55 PM

COMMANDES ET INSTRUMENTS
3-7
3
ATTENTION
FCA10701
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb va endommager irrémédiable-
ment le pot catalytique.
FAU13453
Huile moteur 2 temps S’assurer que le niveau d’huile dans le ré-
servoir d’huile 2 temps est suffisant. Si né-
cessaire, faire l’appoint d’huile 2 temps du
type spécifié.ATTENTION
FCA16670
S’assurer que le bouchon du réservoir
d’huile 2 temps est reposé correcte-
ment.
FAU13590

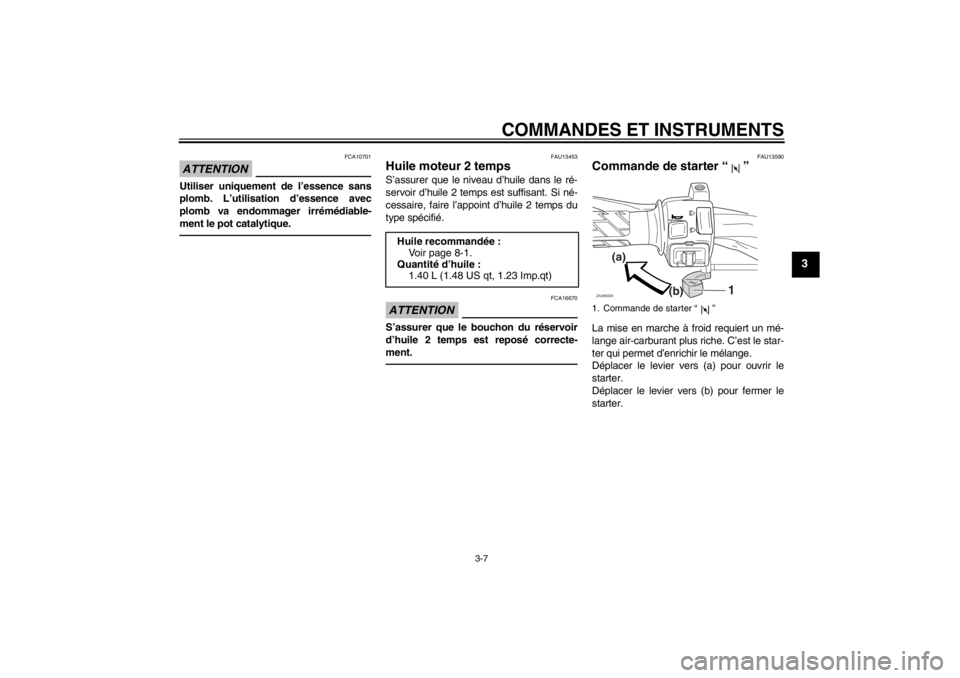

Commande de starter “ ” La mise en marche à froid requiert un mé-
lange air-carburant plus riche. C’est le star-
ter qui permet d’enrichir le mélange.
Déplacer le levier vers (a) pour ouvrir le
starter.
Déplacer le levier vers (b) pour fermer le
starter. Huile recommandée :
Voir page 8-1.
Quantité d’huile :
1.40 L (1.48 US qt, 1.23 Imp.qt)1. Commande de starter “ ”
1
(a)
(b)
ZAUM0309
U1S0F1F0.book Page 7 Monday, November 5, 2012 2:55 PM

COMMANDES ET INSTRUMENTS
3-8
3
FAUS1050
Kick Mettre le moteur en marche en actionnant
légèrement la pédale de kick jusqu’à ce que
les pignons soient en prise, puis l’actionner
vigoureusement mais en souplesse.
FAU13891
Selle Ouverture de la selle
1. Introduire la clé dans la serrure, puis la
tourner comme illustré.
2. Relever la selle afin de l’ouvrir.
Fermeture de la selle
1. Rabattre la selle, puis appuyer sur
celle-ci afin de la refermer correcte-
ment.
2. Retirer la clé.N.B.S’assurer que la selle est bien remise en
place avant de démarrer.
FAUM1580
Porte-antivol Le porte-antivol, situé sous le siège, est
destiné à l’entreposage d’un antivol articulé
d’une longueur de 1 mètre maximum. (Voir
les explications relatives à l’ouverture et la
fermeture de la selle à la page 3-8.)N.B.Certains antivols, en raison de leur taille ou
de leur forme, ne peuvent trouver place
dans le porte-antivol.

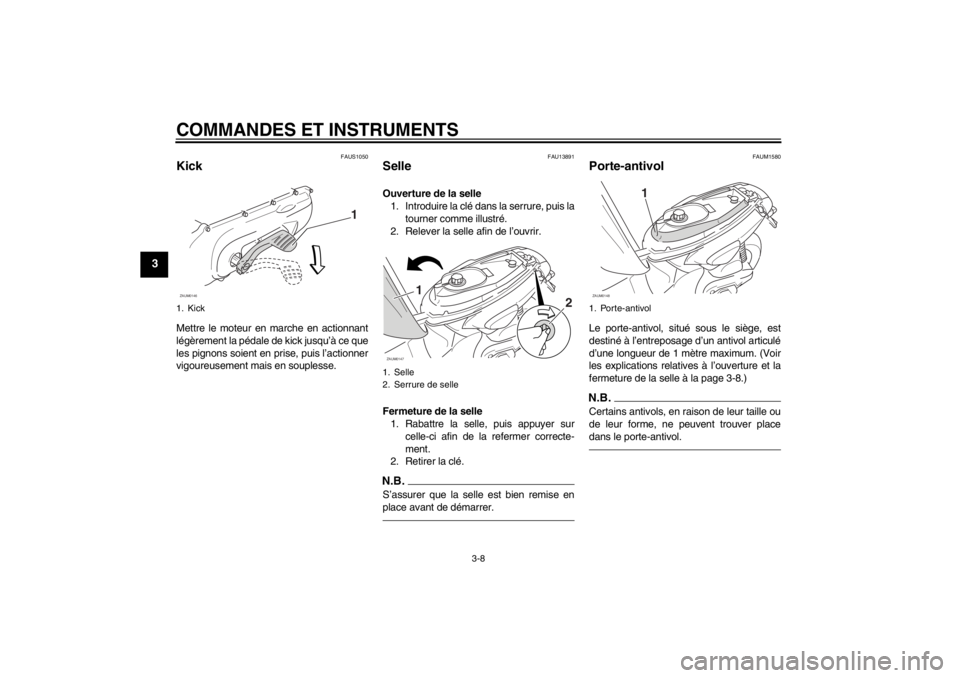

1. Kick
1
ZAUM0146
1. Selle
2. Serrure de selle
1
2
ZAUM0147
1. Porte-antivol
1
ZAUM0148
U1S0F1F0.book Page 8 Monday, November 5, 2012 2:55 PM

COMMANDES ET INSTRUMENTS
3-9
3
FAUT1072
Crochet de fixation des bagages
AVERTISSEMENT
FWAT1031
●
Ne pas dépasser la limite de charge
du crochet de fixation des bagages,
qui est de 3.0 kg (6.6 lb).
●
Ne pas dépasser la charge maxi-
male du véhicule, qui est de 184 kg
(406 lb).

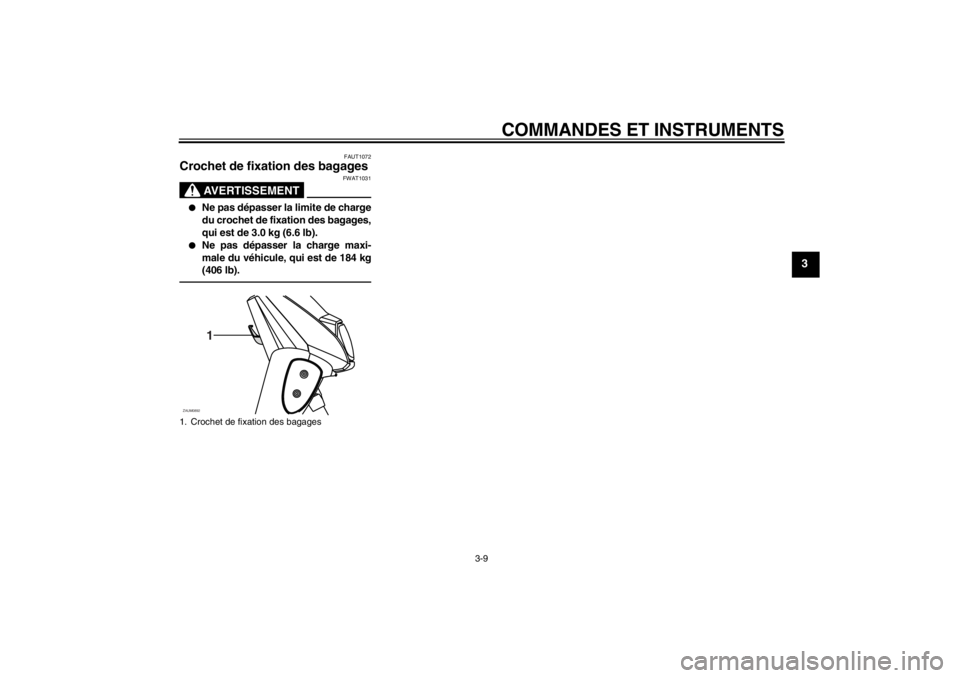

1. Crochet de fixation des bagages
1
ZAUM0892
U1S0F1F0.book Page 9 Monday, November 5, 2012 2:55 PM

POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-1
4
FAU15597
Toujours effectuer ces contrôles avant chaque départ afin de s’assurer que le véhicule peut être conduit en toute sécurité. Toujours res-
pecter les procédés et intervalles de contrôle et d’entretien figurant dans ce Manuel du propriétaire.
AVERTISSEMENT
FWA11151
L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques d’accident ou d’endommagement. Ne pas con-
duire le véhicule en cas de détection d’un problème. Si le problème ne peut être résolu en suivant les procédés repris dans ce
manuel, faire contrôler le véhicule par un concessionnaire Yamaha.Contrôler les points suivants avant de mettre le moteur en marche :
ÉLÉMENTS CONTRÔLES PAGES
Carburant Contrôler le niveau de carburant dans le réservoir.
Refaire le plein de carburant si nécessaire.
S’assurer de l’absence de fuite au niveau des durites d’alimentation.3-5
Huile moteur 2 temps Contrôler le niveau d’huile dans le réservoir.
Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.
S’assurer de l’absence de fuites d’huile.3-7
Huile de transmission finale S’assurer de l’absence de fuites d’huile. 6-8
Frein avant Contrôler le fonctionnement.
Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de sen-
sation de mollesse.
Contrôler l’usure des plaquettes de frein.
Remplacer si nécessaire.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du liquide de frein du type spécifié jusqu’au niveau spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-13, 6-14
Frein arrière Contrôler le fonctionnement.
Lubrifier le câble si nécessaire.
Contrôler la garde au levier.
Régler si nécessaire.6-13, 6-14
U1S0F1F0.book Page 1 Monday, November 5, 2012 2:55 PM

POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-2
4
Poignée des gaz S’assurer du fonctionnement en douceur.
Contrôler la garde de la poignée des gaz.
Si nécessaire, faire régler la garde de la poignée des gaz et lubrifier le câble et le
boîtier de la poignée des gaz par un concessionnaire Yamaha.6-10, 6-16
Roues et pneus S’assurer de l’absence d’endommagement.
Contrôler l’état des pneus et la profondeur des sculptures.
Contrôler la pression de gonflage.
Corriger si nécessaire.6-10, 6-12
Leviers de frein S’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots.6-16
Béquille centrale S’assurer du fonctionnement en douceur.
Lubrifier le pivot si nécessaire.6-17
Attaches du cadre S’assurer que tous les écrous et vis sont correctement serrés.
Serrer si nécessaire.—
Instruments, éclairage, si-
gnalisation et contacteurs Contrôler le fonctionnement.
Corriger si nécessaire.—
Batterie Contrôler le niveau du liquide.
Remplir d’eau distillée si nécessaire.6-18 ÉLÉMENTS CONTRÔLES PAGES
U1S0F1F0.book Page 2 Monday, November 5, 2012 2:55 PM

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-1
5
FAU15951
Lire attentivement ce manuel afin de se fa-
miliariser avec toutes les commandes. Si
l’explication d’une commande ou d’une
fonction pose un problème, consulter un
concessionnaire Yamaha.
AVERTISSEMENT
FWA10271
Une mauvaise connaissance des com-
mandes peut entraîner une perte de con-
trôle, qui pourrait se traduire par un acci-
dent et des blessures.
FAUM2126

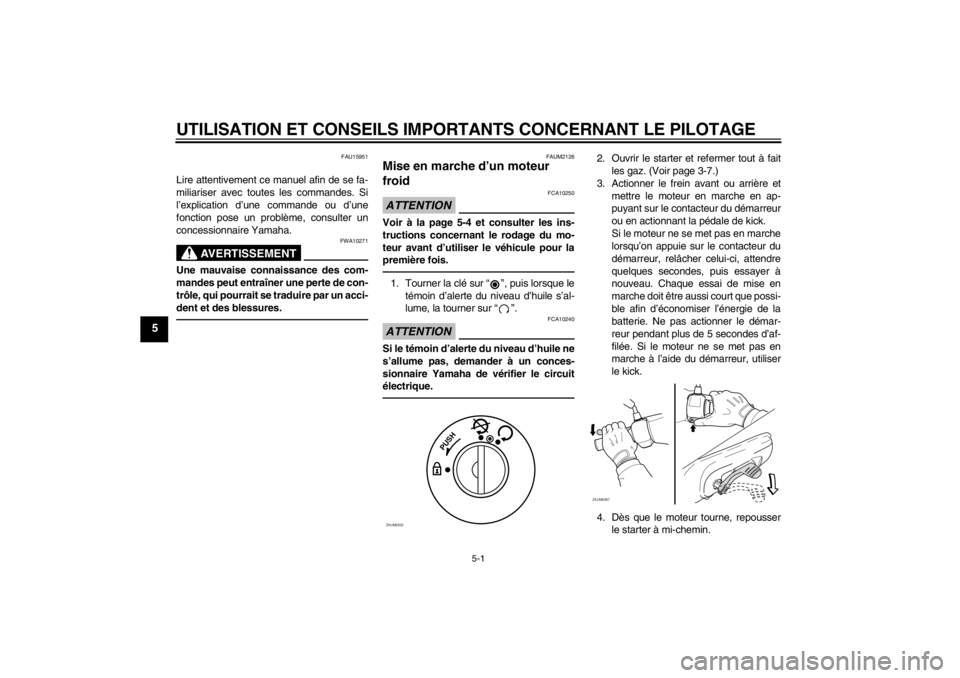

Mise en marche d’un moteur
froid ATTENTION
FCA10250
Voir à la page 5-4 et consulter les ins-
tructions concernant le rodage du mo-
teur avant d’utiliser le véhicule pour la
première fois.1. Tourner la clé sur “ ”, puis lorsque le
témoin d’alerte du niveau d’huile s’al-
lume, la tourner sur “ ”.ATTENTION
FCA10240
Si le témoin d’alerte du niveau d’huile ne
s’allume pas, demander à un conces-
sionnaire Yamaha de vérifier le circuit
électrique.
2. Ouvrir le starter et refermer tout à fait
les gaz. (Voir page 3-7.)
3. Actionner le frein avant ou arrière et
mettre le moteur en marche en ap-
puyant sur le contacteur du démarreur
ou en actionnant la pédale de kick.
Si le moteur ne se met pas en marche
lorsqu’on appuie sur le contacteur du
démarreur, relâcher celui-ci, attendre
quelques secondes, puis essayer à
nouveau. Chaque essai de mise en
marche doit être aussi court que possi-
ble afin d’économiser l’énergie de la
batterie. Ne pas actionner le démar-
reur pendant plus de 5 secondes d’af-
filée. Si le moteur ne se met pas en
marche à l’aide du démarreur, utiliser
le kick.
4. Dès que le moteur tourne, repousser
le starter à mi-chemin.
P
U
S
H
ZAUM0332
ZAUM0367
U1S0F1F0.book Page 1 Monday, November 5, 2012 2:55 PM

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-2
5
5. Quand le moteur est chaud, refermer
le starter.N.B.Le moteur est chaud lorsqu’il répond rapi-
dement à l’accélération le starter étant
fermé.ATTENTION
FCA11042
En vue de prolonger la durée de service
du moteur, ne jamais accélérer à l’excès
tant que le moteur est froid !
FAU16640
Mise en marche d’un moteur
chaud Le procédé est identique à celui de la mise
en marche d’un moteur froid, sans qu’il soit
nécessaire d’utiliser le starter lorsque le mo-
teur est chaud.
FAU16761

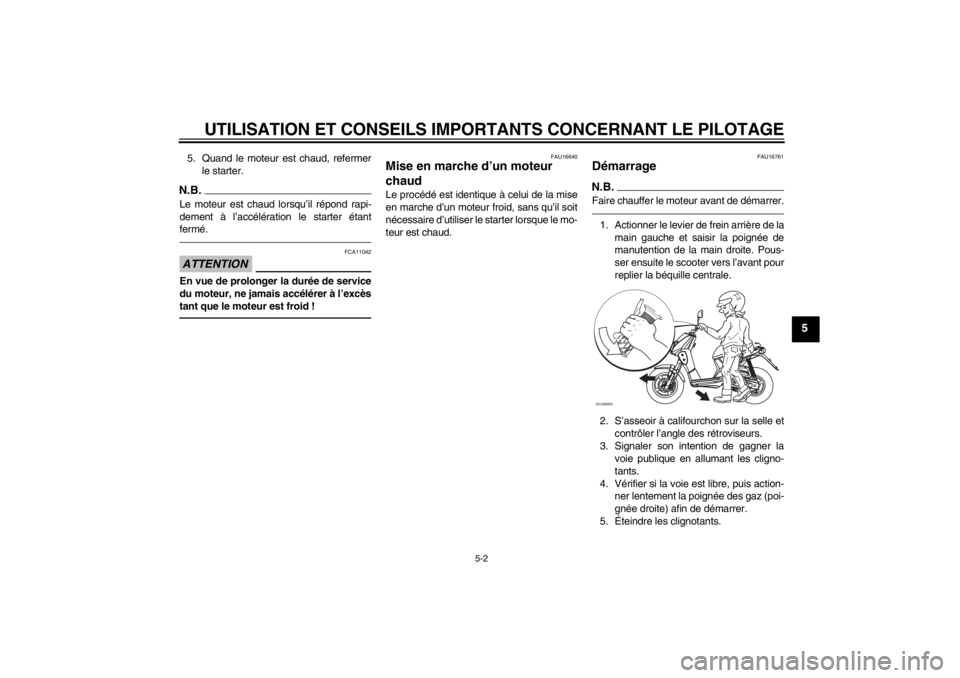

Démarrage N.B.Faire chauffer le moteur avant de démarrer.1. Actionner le levier de frein arrière de la
main gauche et saisir la poignée de
manutention de la main droite. Pous-
ser ensuite le scooter vers l’avant pour
replier la béquille centrale.
2. S’asseoir à califourchon sur la selle et
contrôler l’angle des rétroviseurs.
3. Signaler son intention de gagner la
voie publique en allumant les cligno-
tants.
4. Vérifier si la voie est libre, puis action-
ner lentement la poignée des gaz (poi-
gnée droite) afin de démarrer.
5. Éteindre les clignotants.ZAUM0893
U1S0F1F0.book Page 2 Monday, November 5, 2012 2:55 PM

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-3
5
FAU16780

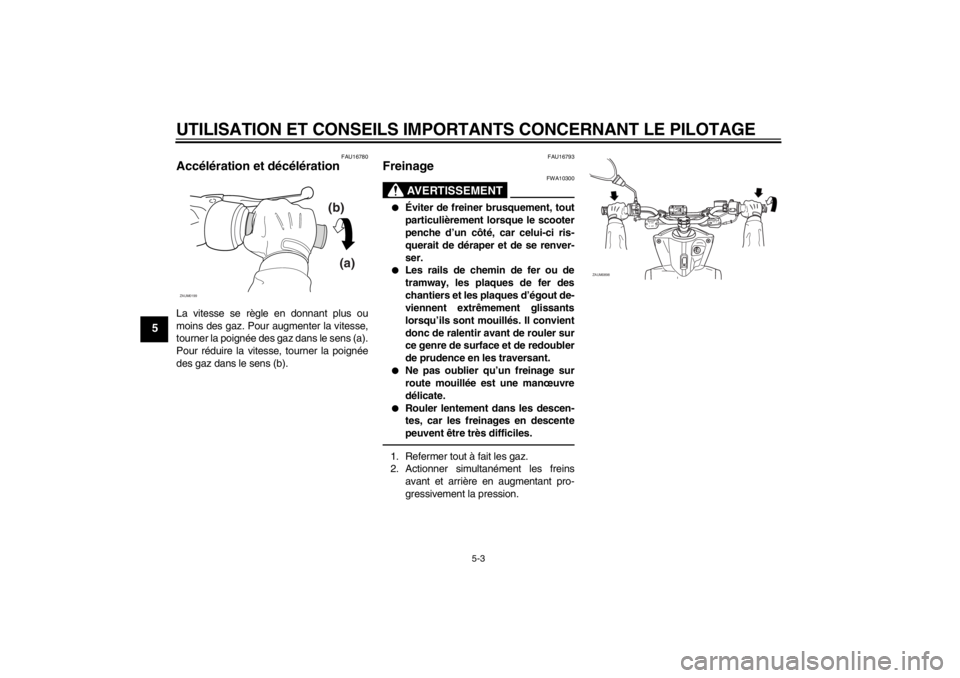

Accélération et décélération La vitesse se règle en donnant plus ou
moins des gaz. Pour augmenter la vitesse,
tourner la poignée des gaz dans le sens (a).
Pour réduire la vitesse, tourner la poignée
des gaz dans le sens (b).
FAU16793
Freinage
AVERTISSEMENT
FWA10300
●
Éviter de freiner brusquement, tout
particulièrement lorsque le scooter
penche d’un côté, car celui-ci ris-
querait de déraper et de se renver-
ser.
●
Les rails de chemin de fer ou de
tramway, les plaques de fer des
chantiers et les plaques d’égout de-
viennent extrêmement glissants
lorsqu’ils sont mouillés. Il convient
donc de ralentir avant de rouler sur
ce genre de surface et de redoubler
de prudence en les traversant.
●
Ne pas oublier qu’un freinage sur
route mouillée est une manœuvre
délicate.
●
Rouler lentement dans les descen-
tes, car les freinages en descente
peuvent être très difficiles.
1. Refermer tout à fait les gaz.
2. Actionner simultanément les freins
avant et arrière en augmentant pro-
gressivement la pression.
(b)
(a)
ZAUM0199
cdds
ZAUM0898
U1S0F1F0.book Page 3 Monday, November 5, 2012 2:55 PM
