YAMAHA SR400 2014 Instructieboekje (in Dutch)

SPECIFICATIES
8-3
1
2
3
4
5
6
789
10
11
12
Voorste richtingaanwijzer: 12 V, 21.0 W  2
Achterste richtingaanwijzer:
12 V, 21.0 W  2
Parkeerlicht: 12 V, 4.0 W  1
Instrumentenverlichting: 12 V, 1.7 W  4
Controlelampje vrijstand:
12 V, 1.7 W  1
Controlelampje grootlicht: 12 V, 1.7 W  1
Controlelampje richtingaanwijzers: 12 V, 1.7 W  1
Controlelampje brandstofniveau:
12 V, 3.0 W  1
Waarschuwingslampje motorstoring: 12 V, 1.7 W  1Zekeringen:Hoofdzekering:
30.0 A
Koplampzekering: 15.0 A
Zekering signaleringssysteem: 15.0 A
Zekering ontstekingssysteem:
10.0 A
Zekering parkeerlichtcircuit: 7.5 A
Zekering brandstofi njectiesysteem:
7.5 A
Backup-zekering:
7.5 A
2RD-9-D0.book 3 ページ ２０１３年１２月３日　火曜日　午後２時３０分

9-1
1
2
3
4
5
6
7
89
10
11
12

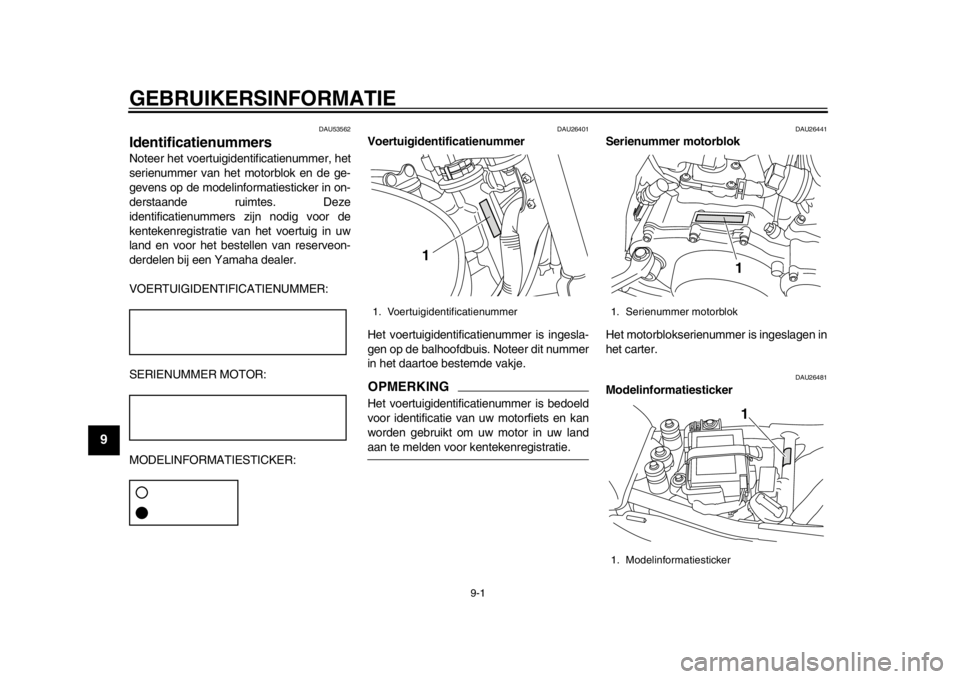

GEBRUIKERSINFORMATIE
DAU53562
IdentificatienummersNoteer het voertuigidentificatienummer, het
serienummer van het motorblok en de ge-
gevens op de modelinformatiesticker in on-
derstaande ruimtes. Deze
identificatienummers zijn nodig voor de
kentekenregistratie van het voertuig in uw
land en voor het bestellen van reserveon-
derdelen bij een Yamaha dealer.
VOERTUIGIDENTIFICATIENUMMER:
SERIENUMMER MOTOR:
MODELINFORMATIESTICKER:
DAU26401
Voertuigidentificatienummer
Het voertuigidentifica tienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKINGHet voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw landaan te melden voor kentekenregistratie.
DAU26441
Serienummer motorblok
Het motorblokserienummer is ingeslagen in
het carter.
DAU26481
Modelinformatiesticker
1. Voertuigidentificatienummer
1
1. Serienummer motorblok
1. Modelinformatiesticker
11
2RD-9-D0.book 1 ページ ２０１３年１２月３日　火曜日　午後２時３０分

GEBRUIKERSINFORMATIE
9-2
1
2
3
4
5
6
7
8910
11
12
De modelinformatiesticker is onder het za-
del bevestigd aan het frame. (Zie
pagina 3-11.) Noteer de informatie op deze
sticker in het daartoe bestemde vakje. Deze
informatie is nodig om reserve-onderdelen
te bestellen bij een Yamaha dealer.
2RD-9-D0.book 2 ページ ２０１３年１２月３日　火曜日　午後２時３０分

10-1
1
2
3
4
5
6
7
8
910
11
12
INDEXAAandrijfketting, reinigen en smeren .........6-24
Accu .........................................................6-28
Achterbrugscharnierpunten, smeren........6-27BBanden.....................................................6-15
Bougie, controleren ....................................6-9
Brandstof....................................................3-7
Brandstofkraan...........................................3-9
Brandstofverbruik, tips voor een zuinig ......5-3CClaxonschakelaar ......................................3-4
Contactslot/stuurslot ..................................3-1
Controle- en waarschuwingslampjes .........3-2
Controlelampje grootlicht ...........................3-2
Controlelampje richtingaanwijzers .............3-2DDecompressiehendel ...............................3-10
Dimlichtschakelaar .....................................3-4GGasgreep en gaskabel, controleren en smeren...................................................6-25
Gereedschapsset .......................................6-2
Gloeilamp remlicht/achterlicht, vervangen ..............................................6-32
Gloeilamp richtingaanwijzer, vervangen ..............................................6-33HHoogte en vrije slag van rempedaal, afstellen .................................................6-18IIdentificatienummers ..................................9-1
Inrijperiode .................................................5-3
KKabels, controleren en smeren................ 6-24
Kickstarter................................................ 3-10
Klepspeling .............................................. 6-14
Koplampgloeilamp, vervangen ................ 6-31
Koppelingshendel ...................................... 3-5
Koppelingshendel, vrije slag afstellen ..... 6-17LLichtsignaalschakelaar .............................. 3-4
Luchtfilterelement, vervangen ................. 6-13MMatkleur, let op .......................................... 7-1
Middenbok en zijstandaard,
controleren en smeren .......................... 6-26
Modelinformatiesticker............................... 9-1
Motorolie en oliefilterelement................... 6-10NNoodstopschakelaar .................................. 3-4OOnderhoud, uitstootcontrolesysteem ......... 6-3PPaneel, verwijderen en aanbrengen .......... 6-8
Parkeerlichtgloeilamp, vervangen ........... 6-34
Parkeren .................................................... 5-4
Plaats van de onderdelen .......................... 2-1
Problemen oplossen ................................ 6-38RRemblokken en remschoenen, controleren ............................................ 6-20
Rem- en koppelingshendels, controleren en smeren .......................... 6-25
Remhendel ................................................ 3-6
Remhendel, vrije slag afstellen................ 6-18
Remlichtschakelaars ............................... 6-20 Rempedaal ................................................ 3-6
Rempedaal, controleren en smeren ........ 6-26
Remvloeistofniveau, controleren ............. 6-21
Remvloeistof, verversen.......................... 6-22
Richtingaanwijzerschakelaar..................... 3-4
SSchakelaar alarmverlichting ...................... 3-4
Schakelen ................................................. 5-2
Schakelpedaal........................................... 3-5
Schakelpedaal, controleren..................... 6-20
Schokdemperunits, afstellen ................... 3-11
Serienummer motorblok ............................ 9-1
Smering en onderhoud, periodiek ............. 6-4
Snelheidsmeterunit ................................... 3-3
Spanning aandrijfketting.......................... 6-22
Specificaties .............................................. 8-1
Stalling ...................................................... 7-3
Starten van de motor................................. 5-1
Starten van de motor, problemen.............. 5-2
Startspersysteem .................................... 3-12
Stationair toerental, controleren .............. 6-14
Storingzoekschema................................. 6-40
Stuurschakelaars ...................................... 3-4
Stuursysteem, controleren ...................... 6-28TTankbeluchtingsslang/overloopslang ........ 3-8
Tankdop .................................................... 3-6
Toerenteller ............................................... 3-3UUitlaatkatalysator....................................... 3-9VVeiligheidsinformatie ................................. 1-1
Verzorging ................................................. 7-1
Voertuigidentificatienummer...................... 9-1
2RD-9-D0.book 1 ページ ２０１３年１２月３日　火曜日　午後２時３０分

INDEX
10-2
1
2
3
4
5
6
7
8
91011
12
Voorvork, controleren .............................. 6-27
Vrije slag van gasgreep, controleren ....... 6-14
Vrijstandcontrolelampje ............................. 3-2WWaarschuwingslampje brandstofniveau .... 3-2
Waarschuwingslampje motorstoring.......... 3-2
Wiel (achter) ............................................ 6-37
Wielen...................................................... 6-17
Wiellagers controleren ............................. 6-28
Wiel (voor) ............................................... 6-35ZZadel........................................................ 3-11
Zekeringen, vervangen ............................ 6-29
Zijstandaard ............................................. 3-12
