Spaakwielen
WAARSCHUWING
DWA10611
De wielen van dit model zijn niet ontwor-
pen voor gebruik met tubeless banden.
Gebruik geen tubeless banden voor ditmodel.
Let ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw motorfiets.
Voor elke rit moeten de velgranden
worden gecontroleerd op scheurtjes,
verbuiging, kromheid of andere scha-
de en de spaken op losheid of bescha-
diging. Laat in geval van schade het
wiel door een Yamaha dealer vervan-
gen. Probeer het wiel nooit zelf te re-
pareren, hoe klein de reparatie ook is.
Vervang een wiel dat vervormd is of
haarscheurtjes vertoont.

Na het vervangen van een wiel of band
moet het wiel worden uitgebalanceerd.
Een niet uitgebalanceerd wiel zal mo-
gelijk slecht functioneren of kan een
slechte wegligging en een verkorte le-
vensduur van de banden tot gevolg
hebben.
DAU48291

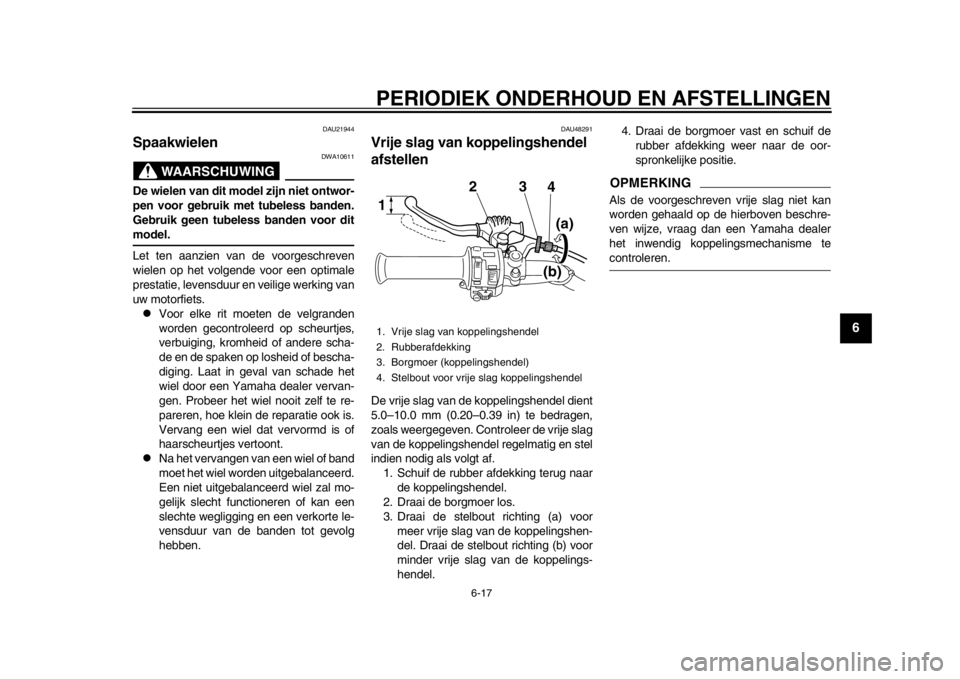

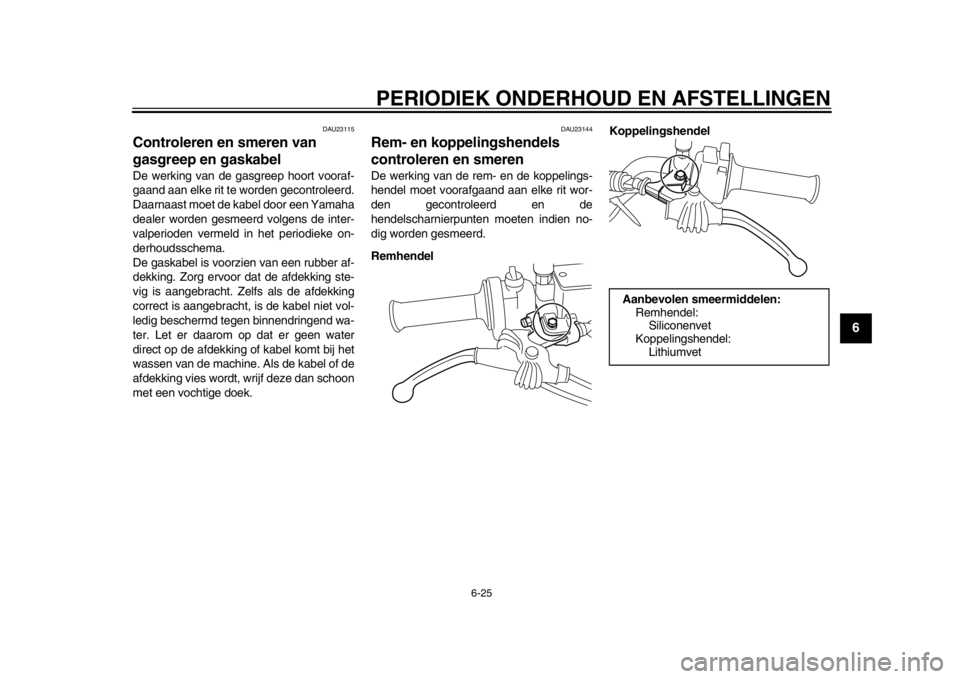

Vrije slag van koppelingshendel
afstellenDe vrije slag van de koppelingshendel dient
5.0–10.0 mm (0.20–0.39 in) te bedragen,
zoals weergegeven. Controleer de vrije slag
van de koppelingshendel regelmatig en stel
indien nodig als volgt af. 1. Schuif de rubber afdekking terug naar
de koppelingshendel.
2. Draai de borgmoer los.
3. Draai de stelbout richting (a) voor meer vrije slag van de koppelingshen-
del. Draai de stelbout richting (b) voor
minder vrije slag van de koppelings-
hendel. 4. Draai de borgmoer vast en schuif de
rubber afdekking weer naar de oor-
spronkelijke positie.
OPMERKINGAls de voorgeschreven vrije slag niet kan
worden gehaald op de hierboven beschre-
ven wijze, vraag dan een Yamaha dealer
het inwendig koppelingsmechanisme tecontroleren.
1. Vrije slag van koppelingshendel
2. Rubberafdekking
3. Borgmoer (koppelingshendel)
4. Stelbout voor vrije slag koppelingshendel
32
4(a)
(b)
1
2RD-9-D0.book 17 ページ ２０１３年１２月３日　火曜日　午後２時３０分

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-18
1
2
3
4
56
7
8
9
10
11
12
DAU48443

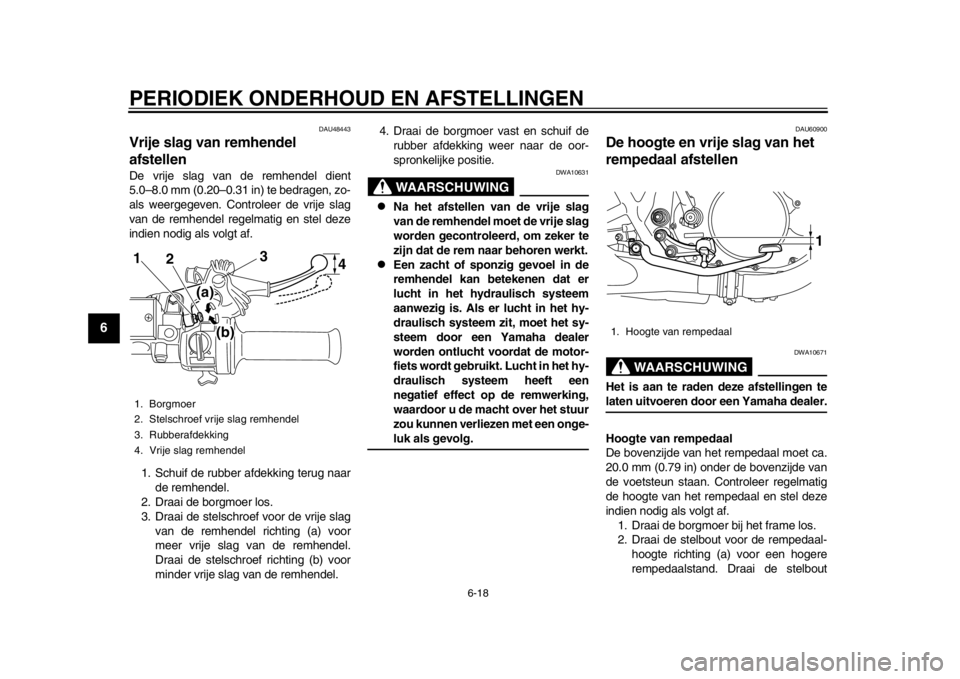

Vrije slag van remhendel
afstellenDe vrije slag van de remhendel dient
5.0–8.0 mm (0.20–0.31 in) te bedragen, zo-
als weergegeven. Controleer de vrije slag
van de remhendel regelmatig en stel deze
indien nodig als volgt af.
1. Schuif de rubber afdekking terug naar de remhendel.
2. Draai de borgmoer los.
3. Draai de stelschroef voor de vrije slag van de remhendel richting (a) voor
meer vrije slag van de remhendel.
Draai de stelschroef richting (b) voor
minder vrije slag van de remhendel. 4. Draai de borgmoer vast en schuif de
rubber afdekking weer naar de oor-
spronkelijke positie.
WAARSCHUWING
DWA10631

Na het afstellen van de vrije slag
van de remhendel moet de vrije slag
worden gecontroleerd, om zeker te
zijn dat de rem naar behoren werkt.

Een zacht of sponzig gevoel in de
remhendel kan betekenen dat er
lucht in het hydraulisch systeem
aanwezig is. Als er lucht in het hy-
draulisch systeem zit, moet het sy-
steem door een Yamaha dealer
worden ontlucht voordat de motor-
fiets wordt gebruikt. Lucht in het hy-
draulisch systeem heeft een
negatief effect op de remwerking,
waardoor u de macht over het stuur
zou kunnen verliezen met een onge-luk als gevolg.
DAU60900
De hoogte en vrije slag van het
rempedaal afstellen
WAARSCHUWING
DWA10671
Het is aan te raden deze afstellingen telaten uitvoeren door een Yamaha dealer.
Hoogte van rempedaal

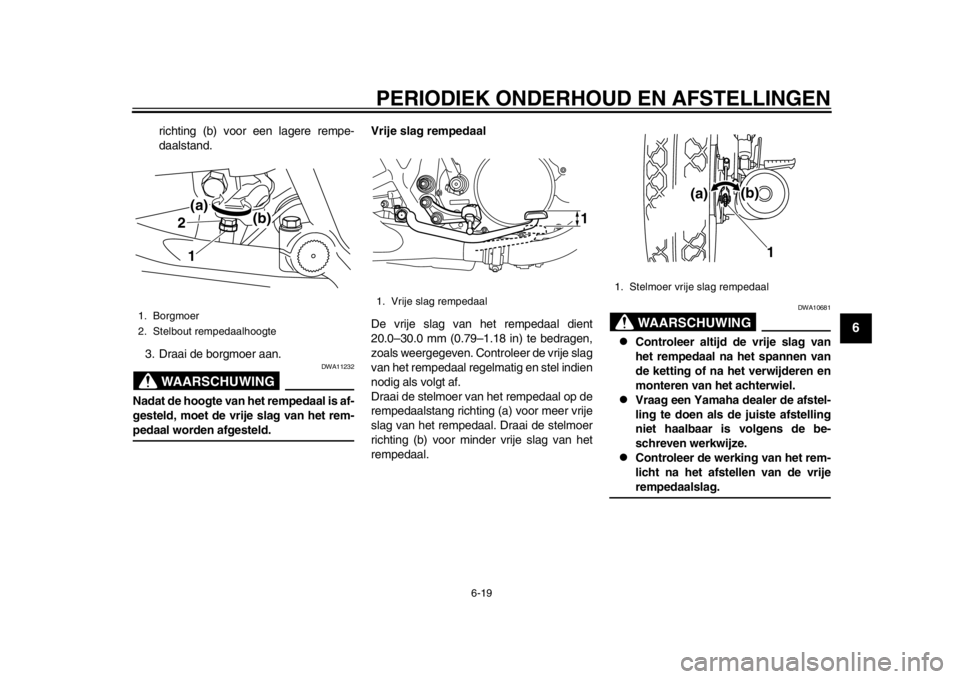

De bovenzijde van het rempedaal moet ca.
20.0 mm (0.79 in) onder de bovenzijde van
de voetsteun staan. Controleer regelmatig
de hoogte van het rempedaal en stel deze
indien nodig als volgt af.1. Draai de borgmoer bij het frame los.
2. Draai de stelbout voor de rempedaal-
hoogte richting (a) voor een hogere
rempedaalstand. Draai de stelbout
1. Borgmoer
2. Stelschroef vrije slag remhendel
3. Rubberafdekking
4. Vrije slag remhendel
2 3
1
(a)
(b)
4
1. Hoogte van rempedaal
1
2RD-9-D0.book 18 ページ ２０１３年１２月３日　火曜日　午後２時３０分

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-19
1
2
3
4
567
8
9
10
11
12
richting (b) voor een lagere rempe-
daalstand.
3. Draai de borgmoer aan.WAARSCHUWING
DWA11232
Nadat de hoogte van het rempedaal is af-
gesteld, moet de vrije slag van het rem-pedaal worden afgesteld. Vrije slag rempedaal
De vrije slag van het rempedaal dient
20.0–30.0 mm (0.79–1.18 in) te bedragen,
zoals weergegeven. Controleer de vrije slag
van het rempedaal regelmatig en stel indien
nodig als volgt af.
Draai de stelmoer van het rempedaal op de
rempedaalstang richting (a) voor meer vrije
slag van het rempedaal. Draai de stelmoer
richting (b) voor minder vrije slag van het
rempedaal.
WAARSCHUWING
DWA10681

Controleer altijd de vrije slag van
het rempedaal na het spannen van
de ketting of na het verwijderen en
monteren van het achterwiel.

Vraag een Yamaha dealer de afstel-
ling te doen als de juiste afstelling
niet haalbaar is volgens de be-
schreven werkwijze.

Controleer de werking van het rem-
licht na het afst
ellen van de vrijerempedaalslag.
1. Borgmoer
2. Stelbout rempedaalhoogte
1
2
(b)
(a)
1. Vrije slag rempedaal
1
1. Stelmoer vrije slag rempedaal
(b)
(a)
1
2RD-9-D0.book 19 ページ ２０１３年１２月３日　火曜日　午後２時３０分

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-20
1
2
3
4
56
7
8
9
10
11
12
DAU44821
Schakelpedaal controlerenDe werking van het schakelpedaal hoort
voorafgaand aan elke rit te worden gecon-
troleerd. Als de bediening niet soepel gaat,
vraag dan een Yamaha dealer de machine
te controleren.
DAU22274
RemlichtschakelaarsHet remlicht, dat wordt geactiveerd door het
rempedaal en de remhendel, moet oplich-
ten nét voordat de remmen aangrijpen. Stel
de remlichtschakelaar achter indien nodig
als volgt af. De remlichtschakelaar voor
dient te worden afgesteld door een Yamaha
dealer.
Verdraai de stelmoer van de achterste rem-
lichtschakelaar en houd daarbij de remlicht-
schakelaar vast. Draai de stelmoer in de
richting (a) om het remlicht eerder te laten
branden. Draai de stelmoer in de richting (b)
om het remlicht later te laten branden.
DAU22382

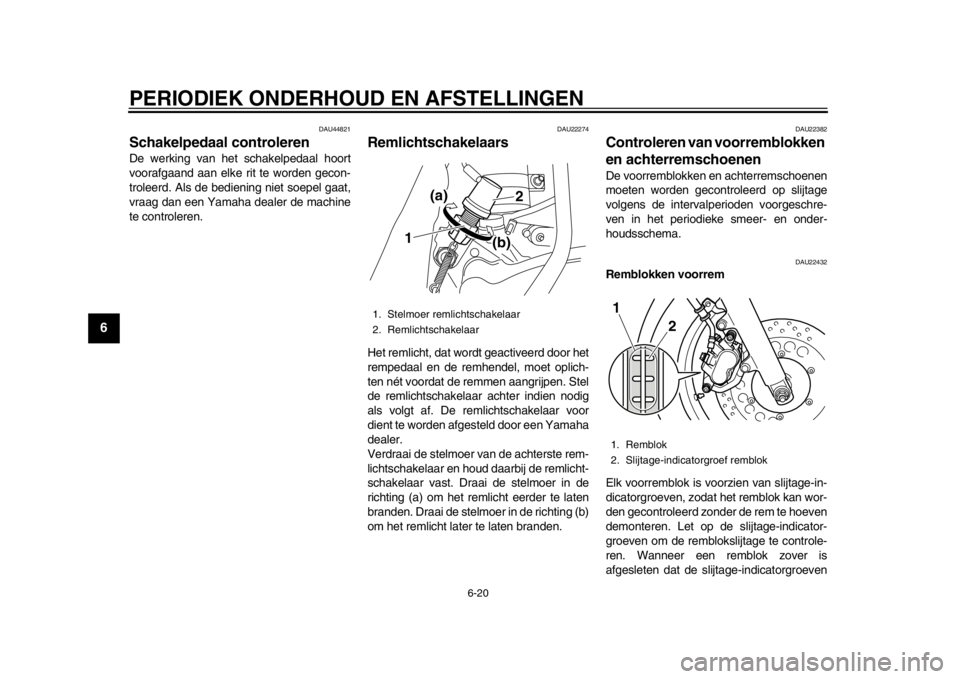

Controleren van voorremblokken
en achterremschoenen De voorremblokken en achterremschoenen
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
DAU22432
Remblokken voorrem
Elk voorremblok is voor zien van slijtage-in-
dicatorgroeven, zodat het remblok kan wor-
den gecontroleerd zonder de rem te hoeven
demonteren. Let op de slijtage-indicator-
groeven om de remblokslijtage te controle-
ren. Wanneer een remblok zover is
afgesleten dat de slijtage-indicatorgroeven
1. Stelmoer remlichtschakelaar
2. Remlichtschakelaar
2
1 (a)
(b)
1. Remblok
2. Slijtage-indicatorgroef remblok12
2RD-9-D0.book 20 ページ ２０１３年１２月３日　火曜日　午後２時３０分

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-21
1
2
3
4
567
8
9
10
11
12
vrijwel zijn verdwenen, vraag dan een
Yamaha dealer de remblokken als set te
vervangen.
DAU22541
Remschoenen achterrem
De achterrem heeft een slijtage-indicator
zodat de remschoenslij tage kan worden ge-
controleerd zonder de rem te hoeven de-
monteren. Bekrachtig de rem en let op de
stand van de slijtage-indicator om de rem-
schoenslijtage te controleren. Wanneer een
remschoen zover is afgesleten dat de slijta-
ge-indicator bij de slijtagelimiet komt, vraag
dan een Yamaha dealer de remblokken als
set te vervangen.
DAU32346
Controleren van

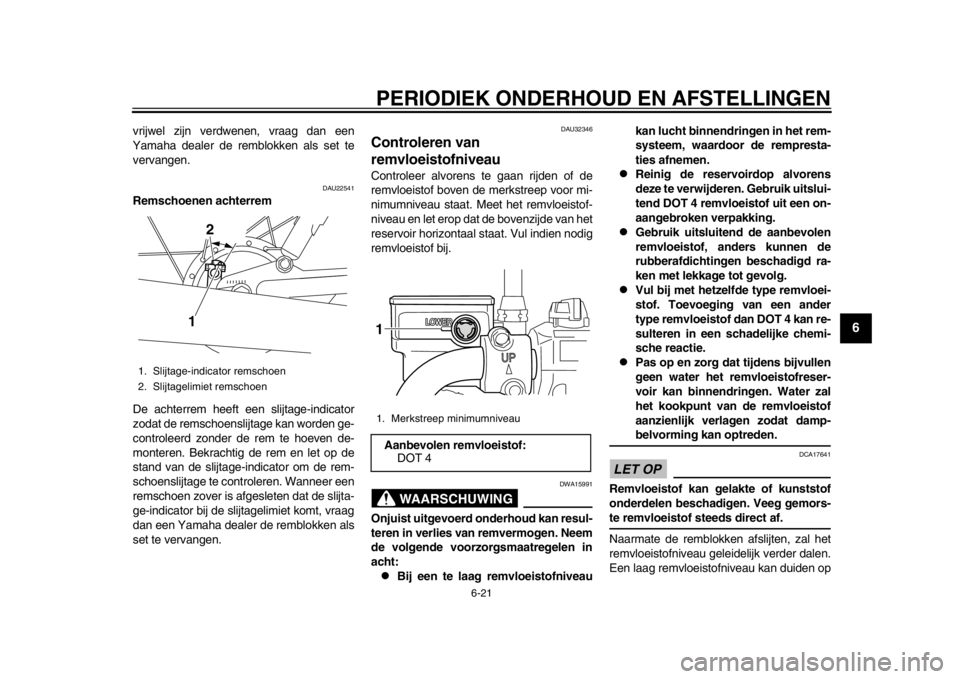

remvloeistofniveauControleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat. Meet het remvloeistof-
niveau en let erop dat de bovenzijde van het
reservoir horizontaal staat. Vul indien nodig
remvloeistof bij.
WAARSCHUWING
DWA15991
Onjuist uitgevoerd onderhoud kan resul-
teren in verlies van remvermogen. Neem
de volgende voorzorgsmaatregelen in
acht:
Bij een te laag remvloeistofniveau kan lucht binnendringen in het rem-
systeem, waardoor de rempresta-
ties afnemen.

Reinig de reservoirdop alvorens
deze te verwijderen. Gebruik uitslui-
tend DOT 4 remvloeistof uit een on-
aangebroken verpakking.

Gebruik uitsluitend de aanbevolen
remvloeistof, anders kunnen de
rubberafdichtingen beschadigd ra-
ken met lekkage tot gevolg.

Vul bij met hetzelfde type remvloei-
stof. Toevoeging van een ander
type remvloeistof
dan DOT 4 kan re-
sulteren in een schadelijke chemi-
sche reactie.

Pas op en zorg dat tijdens bijvullen
geen water het remvloeistofreser-
voir kan binnendringen. Water zal
het kookpunt van de remvloeistof
aanzienlijk verlagen zodat damp-belvorming kan optreden.
LET OP
DCA17641
Remvloeistof kan ge lakte of kunststof
onderdelen beschadigen. Veeg gemors-te remvloeistof steeds direct af.
Naarmate de remblokken afslijten, zal het
remvloeistofniveau geleidelijk verder dalen.
Een laag remvloeistofniveau kan duiden op
1. Slijtage-indicator remschoen
2. Slijtagelimiet remschoen
1 2
1. Merkstreep minimumniveauAanbevolen remvloeistof:
DOT 41
2RD-9-D0.book 21 ページ ２０１３年１２月３日　火曜日　午後２時３０分

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-22
1
2
3
4
56
7
8
9
10
11
12
versleten remblokken en/of lekkage in het
remsysteem. Controleer daarom de rem-
blokken op slijtage en het remsysteem op
lekkage. Vraag als het remvloeistofniveau
plotseling sterk is gedaald een Yamaha
dealer om een inspectie alvorens verder te
rijden.
DAU22724
Remvloeistof verversen Vraag een Yamaha dealer de remvloeistof
te verversen volgens de intervalperioden
voorgeschreven in het periodieke smeer-
en onderhoudsschema. Laat bovendien de
oliekeerringen van de hoofdremcilinder, de
remklauwen en de remslang vervangen vol-
gens de intervalperioden of wanneer ze lek-
ken of zijn beschadigd.
Vloeistofafdichtingen: Vervang elke
twee jaar.

Remslang: Vervang elke vier jaar.
DAU22762

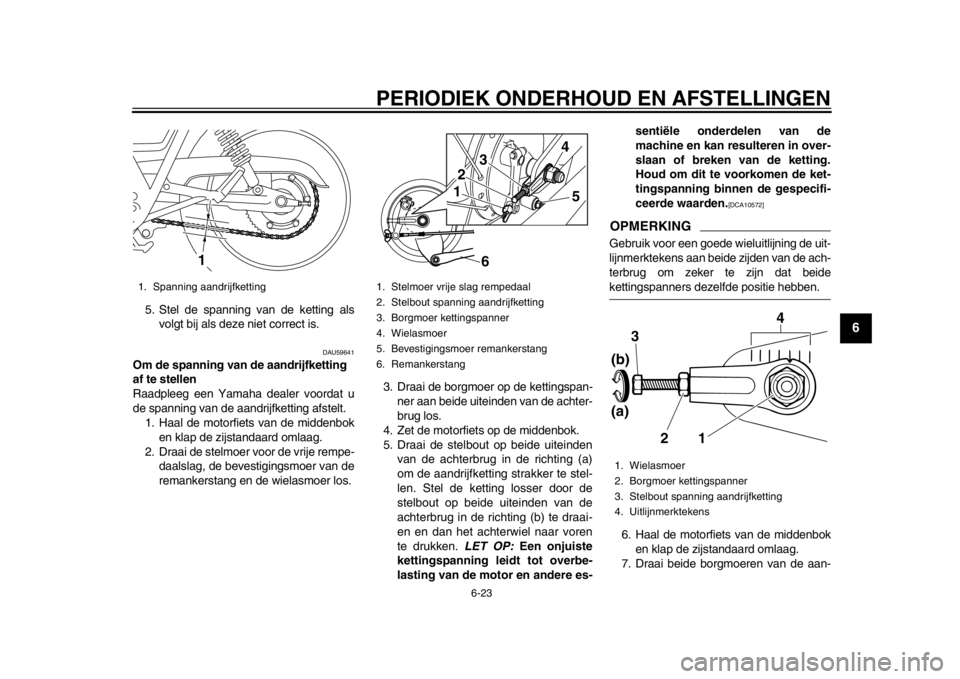

Spanning aandrijfkettingDe spanning van de aandrijfketting moet
voorafgaand aan elke rit worden gecontro-
leerd en indien nodig worden bijgesteld.
DAU59591
Aandrijfketting controleren op spanning
1. Zet de motorfiets op de middenbok.
2. Schakel de versnellingsbak in de vrij- stand.
3. Druk de aandrijfketting in het midden tussen de aandrijfas en de achterwiel-
as in met een kracht van 50 N (5.0 kgf,
11 lbf).
4. Meet de spanning van de aandrijfket- ting zoals getoond.
Spanning aandrijfketting: 30.0–40.0 mm (1.18–1.57 in)
2RD-9-D0.book 22 ページ ２０１３年１２月３日　火曜日　午後２時３０分

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-23
1
2
3
4
567
8
9
10
11
12
5. Stel de spanning van de ketting als volgt bij als deze niet correct is.
DAU59641
Om de spanning van de aandrijfketting
af te stellen
Raadpleeg een Yamaha dealer voordat u
de spanning van de aandrijfketting afstelt.1. Haal de motorfiets van de middenbok en klap de zijstandaard omlaag.
2. Draai de stelmoer voor de vrije rempe- daalslag, de bevestigingsmoer van de
remankerstang en de wielasmoer los. 3. Draai de borgmoer op de kettingspan-
ner aan beide uiteinden van de achter-
brug los.
4. Zet de motorfiets op de middenbok.
5. Draai de stelbout op beide uiteinden van de achterbrug in de richting (a)
om de aandrijfketting strakker te stel-
len. Stel de ketting losser door de
stelbout op beide uiteinden van de
achterbrug in de richting (b) te draai-
en en dan het achterwiel naar voren
te drukken. LET OP: Een onjuiste
kettingspanning le idt tot overbe-
lasting van de motor en andere es- sentiële onderdelen van de
machine en kan resulteren in over-
slaan of breken van de ketting.
Houd om dit te voorkomen de ket-
tingspanning binnen de gespecifi-
ceerde waarden.
[DCA10572]
OPMERKINGGebruik voor een goede wieluitlijning de uit-
lijnmerktekens aan beide zijden van de ach-
terbrug om zeker te zijn dat beidekettingspanners dezelfde positie hebben.
6. Haal de motorfiets van de middenbok en klap de zijstandaard omlaag.
7. Draai beide borgmoeren van de aan-
1. Spanning aandrijfketting
1
1. Stelmoer vrije slag rempedaal
2. Stelbout spanning aandrijfketting
3. Borgmoer kettingspanner
4. Wielasmoer
5. Bevestigingsmoer remankerstang
6. Remankerstang
6
1 2
3
4
5
1. Wielasmoer
2. Borgmoer kettingspanner
3. Stelbout spanning aandrijfketting
4. Uitlijnmerktekens
1
2
(a) (b)
3
4
2RD-9-D0.book 23 ページ ２０１３年１２月３日　火曜日　午後２時３０分

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-24
1
2
3
4
56
7
8
9
10
11
12
drijfkettingspanner vast en zet dan de
wielasmoer en de bevestigingsmoer
van de remankerstang vast met het
voorgeschreven aanhaalmoment.
8. Stel de vrije slag van het rempedaal af. (Zie pagina 6-18.)WAARSCHUWING
DWA10661
Controleer de werking van het remlicht
na het afstellen van de vrije rempedaal-slag.
9. Zorg ervoor dat de kettingspanners in dezelfde stand staan, dat de spanning
van de aandrijfketting correct is en dat
de aandrijfketting soepel beweegt.
DAU23026
Aandrijfketting reinigen en
smerenDe aandrijfketting moet worden gereinigd
en gesmeerd volgens de intervalperioden
zoals voorgeschreven in het periodieke
smeer- en onderhoudsschema, anders zal
de ketting snel slijten, met name in vochtige
of stoffige gebieden. Onderhoud de ketting
als volgt.LET OP
DCA10584
De aandrijfketting moet worden ge-
smeerd nadat de motorfiets is gewassen
of ermee in de regen of in vochtige ge-bieden is gereden.
1. Reinig de aandrijfketting met petrole- um en een zacht borsteltje. LET OP:
Reinig de aandrijfketting niet met
stoomreinigers, hogedrukreinigers
of ongeschikte oplosmiddelen om
schade aan de O-ringen te voorko-
men.
[DCA11122]
2. Wrijf de aandrijfketting droog.
3. Smeer de aandrijfketting grondig met
speciale smering vo or o-ringkettingen.
LET OP: Breng geen motorolie of
andere smeermiddelen aan op de
aandrijfketting, deze kunnen stof-
fen bevatten die de O-ringen kun-
nen beschadigen.
[DCA11112] DAU23098
Kabels controleren en smerenDe werking van alle bedieningskabels en de
conditie van alle kabels moet voorafgaand
aan elke rit worden gecontroleerd en de ka-
bel en kabeleinden moeten indien nodig
worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te vervan-
gen wanneer deze is beschadigd of niet
soepel beweegt.
WAARSCHUWING!
Schade aan de buitenbehuizing van ka-
bels kan leiden tot interne roestvorming
en storing veroorzaken met de beweging
van kabels. Vervang beschadigde ka-
bels zo snel mogelijk om onveilige om-
standigheden te voorkomen.
[DWA10712]
Aanhaalmomenten: Borgmoer kettingspanner:16 Nm (1.6 m·kgf, 12 ft·lbf)
Wielasmoer:
129 Nm (12.9 m·kgf, 92 ft·lbf)
Bevestigingsmoer remankerstang: 19 Nm (1.9 m·kgf, 14 ft·lbf)
Aanbevolen smeermiddel: Yamaha-kabelsmeermiddel of een
ander geschikt kabelsmeermiddel
2RD-9-D0.book 24 ページ ２０１３年１２月３日　火曜日　午後２時３０分

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-25
1
2
3
4
567
8
9
10
11
12
DAU23115
Controleren en smeren van
gasgreep en gaskabelDe werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Daarnaast moet de kabel door een Yamaha
dealer worden gesmeerd volgens de inter-
valperioden vermeld in het periodieke on-
derhoudsschema.
De gaskabel is voorzien van een rubber af-
dekking. Zorg ervoor dat de afdekking ste-
vig is aangebracht. Zelfs als de afdekking
correct is aangebracht, is de kabel niet vol-
ledig beschermd tegen binnendringend wa-
ter. Let er daarom op dat er geen water
direct op de afdekking of kabel komt bij het
wassen van de machine. Als de kabel of de
afdekking vies wordt, wrijf deze dan schoon
met een vochtige doek.
DAU23144
Rem- en koppelingshendels
controleren en smerenDe werking van de rem- en de koppelings-
hendel moet voorafgaand aan elke rit wor-
den gecontroleerd en de
hendelscharnierpunten moeten indien no-
dig worden gesmeerd.
Remhendel Koppelingshendel
Aanbevolen smeermiddelen:
Remhendel:Siliconenvet
Koppelingshendel:
Lithiumvet
2RD-9-D0.book 25 ページ ２０１３年１２月３日　火曜日　午後２時３０分

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-26
1
2
3
4
56
7
8
9
10
11
12

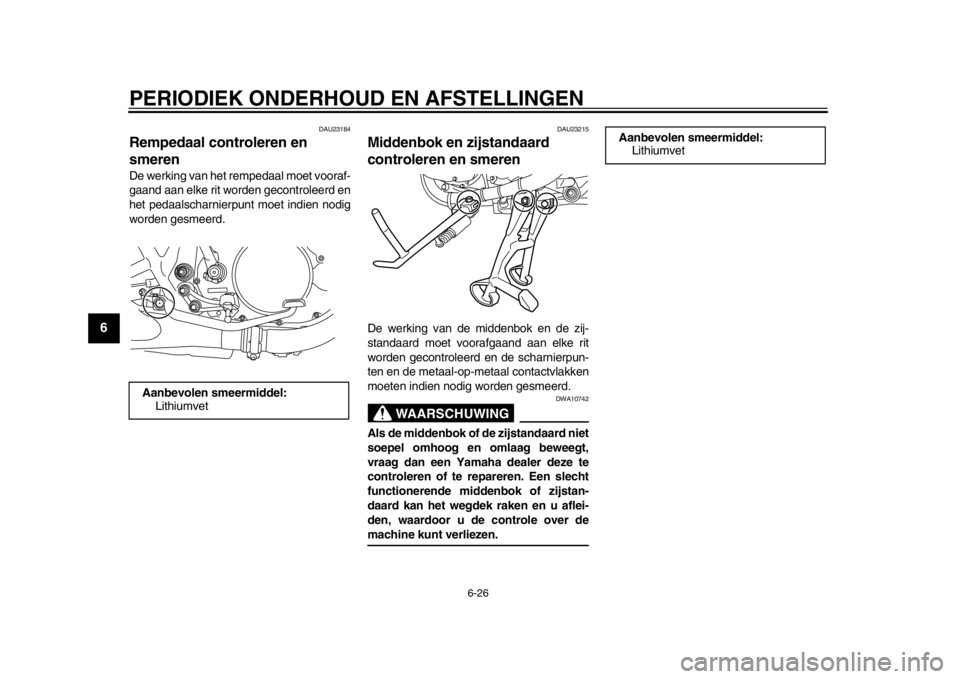

DAU23184
Rempedaal controleren en
smerenDe werking van het re mpedaal moet vooraf-
gaand aan elke rit worden gecontroleerd en
het pedaalscharnierpunt moet indien nodig
worden gesmeerd.
DAU23215
Middenbok en zijstandaard
controleren en smerenDe werking van de middenbok en de zij-
standaard moet voorafgaand aan elke rit
worden gecontroleerd en de scharnierpun-
ten en de metaal-op-metaal contactvlakken
moeten indien nodig worden gesmeerd.
WAARSCHUWING
DWA10742
Als de middenbok of de zijstandaard niet
soepel omhoog en omlaag beweegt,
vraag dan een Yamaha dealer deze te
controleren of te re pareren. Een slecht
functionerende middenbok of zijstan-
daard kan het wegdek raken en u aflei-
den, waardoor u de controle over demachine kunt verliezen.
Aanbevolen smeermiddel:
Lithiumvet
Aanbevolen smeermiddel:
Lithiumvet
2RD-9-D0.book 26 ページ ２０１３年１２月３日　火曜日　午後２時３０分
