CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-4
1
2
3
4
5
678
9
10
11
12
oxide y la gasolina se deteriore.
3. Observe los pasos siguientes para
proteger el cilindro, los aros del pistón,
etc. contra la corrosión.
a. Desmonte la tapa de la bujía y la bujía.
b. Vierta una cucharada de las de té de aceite de motor por el orificio
para la bujía.
c. Monte la tapa de la bujía en la bu- jía y seguidamente coloque esta
sobre la culata para que los elec-
trodos queden en contacto con
masa. (Ello limitará las chispas du-
rante el paso siguiente).
d. Haga girar varias veces el motor con el arranque eléctrico. (Así se
cubrirá la pared del cilindro con
aceite).
e. Quite la tapa de bujía de la bujía y
luego monte esta y su tapa.
ADVERTENCIA! Para evitar da-
ños o lesiones por chispas, co-
necte a masa los electrodos de
la bujía cuando haga girar el mo-
tor.
[SWA10952]
4. Engrase todos los cables de control ylos puntos de pivote de las palancas y
pedales, así como el caballete central/
lateral.
5. Compruebe y, si es preciso, corrija la presión de aire de los neumáticos y
luego suspenda la motocicleta en el
aire de manera que las llantas no to-
quen el suelo. Alternativamente, gire
un poco las ruedas cada mes para evi-
tar que los neumáticos se degraden
en un punto.
6. Cubra la salida del silenciador con una
bolsa de plástico para evitar que pene-
tre humedad.
7. Desmonte la batería y cárguela com-
pletamente. Guárdela en un lugar fres-
co y seco y cárguela una vez al mes.
No guarde la batería en un lugar exce-
sivamente frío o caliente [menos de 0
C (30 F) o más de 30 C (90 F)].
Para más información relativa al alma-
cenamiento de la batería, consulte la
página 6-31.
NOTAEfectúe todas las reparaciones necesariasantes de guardar la motocicleta.
2RD-28199-S0.book 4 ページ ２０１３年１２月５日　木曜日　午前１０時３０分

8-1
1
2
3
4
5
6
78
9
10
11
12
ESPECIFICACIONES
SAU5091H
Dimensiones:Longitud total: 2085 mm (82.1 in)
Anchura total: 750 mm (29.5 in)
Altura total: 1095 mm (43.1 in)
Altura del asiento:
785 mm (30.9 in)
Distancia entre ejes: 1410 mm (55.5 in)
Holgura mínima al suelo: 130 mm (5.1 in)
Radio de giro mínimo:
2400 mm (94.5 in)Peso:Peso en orden de marcha:174 kg (384 lb)Motor:Tipo de motor:4 tiempos, refrigerado por aire, SOHC
Disposición de cilindros: Cilindro sencillo
Cilindrada:
399 cm
3
Calibre  Carrera:
87.0  67.2 mm (3.43  2.65 in)
Relación de compresión: 8.50 : 1
Sistema de arranque:
Sistema de arranque a pedal
Sistema de lubricación: Cárter seco
Aceite de motor:Marca recomendada:
YAMALUBE
Tipo: SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 o 20W-50
Calidad de aceite de motor recomendado: Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor: Sin repuesto de filtro del aceite: 2.00 L (2.11 US qt, 1.76 Imp.qt)
Con repuesto de filtro de aceite: 2.10 L (2.22 US qt, 1.85 Imp.qt)Filtro de aire:Filtro de aire:Elemento de papel revestido con aceiteCombustible:Combustible recomendado:
Gasolina normal sin plomo (Gasohol (E10)
aceptable)
Capacidad del depósito de combustible:
12.0 L (3.17 US gal, 2.64 Imp.gal) Cantidad de reserva de combustible:
2.2 L (0.58 US gal, 0.48 Imp.gal)
Inyección de gasolina:Cuerpo del acelerador:Marca ID:
2RD1 00Bujía(s):Fabricante/modelo:NGK/BPR6ES
Distancia entre elec trodos de la bujía:
0.7–0.8 mm (0.028–0.031 in)
Tipo de embrague: Multidisco en baño de aceiteTransmisión:Relación de reducción primaria:
2.567 (77/30)
Transmisión final: Cadena
Relación de reducción secundaria: 2.947 (56/19)
Tipo de transmisión:
Velocidad 5, engrane constante
Operación: Operación con pie izquierdo
Relación de engranajes: 1a: 2.357 (33/14)
2a: 1.556 (28/18)
3a:
1.190 (25/21)
4a: 0.917 (22/24)
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
2RD-28199-S0.book 1 ページ ２０１３年１２月５日　木曜日　午前１０時３０分

ESPECIFICACIONES
8-2
1
2
3
4
5
6
789
10
11
12
5a: 0.778 (21/27)
Chasis:Tipo de bastidor: Semi doble cuna
Ángulo del eje delantero: 27.70 
Base del ángulo de inclinación:
111 mm (4.4 in)Neumático delantero:Tipo:Con cámara
Tamaño:
90/100-18M/C 54S
Fabricante/modelo: METZELER/ME77 FrontNeumático trasero:Tipo:
Con cámara
Tamaño: 110/90-18M/C 61S
Fabricante/modelo: METZELER/ME77
Carga máxima:
150 kg (331 lb)
* (Peso total del conductor, el pasajero, el
equipaje y los accesorios)Presión de aire del neumático (medida
en neumáticos en frío):Condiciones de carga:0–90 kg (0–198 lb)
Delantero:175 kPa (1.75 kgf/cm
2, 25 psi) Trasero:
200 kPa (2.00 kgf/cm
2, 29 psi)
Condiciones de carga:
90–150 kg (198–331 lb)
Delantero:200 kPa (2.00 kgf/cm2, 29 psi)
Trasero: 225 kPa (2.25 kgf/cm2, 33 psi)
Rueda delantera:Tipo de rueda: Rueda de radios
Tamaño de la llanta: 18x1.85Rueda trasera:Tipo de rueda:Rueda de radios
Tamaño de la llanta: 18x2.15Freno delantero:Tipo:Freno de disco sencillo
Operación: Operación con mano derecha
Líquido de frenos especificado:
DOT 4Freno trasero:Tipo:Freno de tambor
Operación:
Operación con pie derechoSuspensión delantera:Tipo:Horquilla telescópica Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
150 mm (5.9 in)
Suspensión trasera:Tipo:Basculante
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda: 105 mm (4.1 in)Sistema eléctrico:Sistema de encendido:
TCI
Sistema estándar: Magneto CABatería:Modelo:
GT4B-5
Voltaje, capacidad: 12 V, 2.5 AhFaro delantero:Tipo de bombilla:
Bombilla halógenaVoltaje, potencia de la bombilla  canti-
dad:Faro delantero:
12 V, 60.0 W/55.0 W  1
Luz de freno y posterior: 12 V, 5.0 W/21.0 W  1
Luz de intermitencia delantera: 12 V, 21.0 W  2
Luz de intermitencia trasera:
12 V, 21.0 W  2
2RD-28199-S0.book 2 ページ ２０１３年１２月５日　木曜日　午前１０時３０分

ESPECIFICACIONES
8-3
1
2
3
4
5
6
78
9
10
11
12
Luz auxiliar: 12 V, 4.0 W  1
Luz de instrumentos:
12 V, 1.7 W  4
Luz indicadora de punto muerto: 12 V, 1.7 W  1
Luz indicadora de luz de carretera: 12 V, 1.7 W  1
Luz indicadora de intermitencia:
12 V, 1.7 W  1
Luz de aviso del nivel de gasolina: 12 V, 3.0 W  1
Luz de aviso de avería en el motor: 12 V, 1.7 W  1Fusibles:Fusible principal:
30.0 A
Fusible del faro: 15.0 A
Fusible del sistema de intermitencia:
15.0 A
Fusible de encendido: 10.0 A
Fusible de luz de estacionamiento: 7.5 A
Fusible del sistema de inyección de gasolina:
7.5 A
Fusible de repuesto: 7.5 A
2RD-28199-S0.book 3 ページ ２０１３年１２月５日　木曜日　午前１０時３０分

9-1
1
2
3
4
5
6
7
8910
11
12
INFORMACIÓN PARA EL CONSUMIDOR
SAU53562
Números de identificaciónAnote el número de identificación del vehí-
culo, número de serie del motor y los datos
de la etiqueta del modelo en los espacios
previstos más abajo. Necesitará disponer
de estos números de identificación cuando
registre el vehículo ante las autoridades lo-
cales y cuando solicite repuestos a un con-
cesionario Yamaha.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
NÚMERO DE SERIE DEL MOTOR:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26401

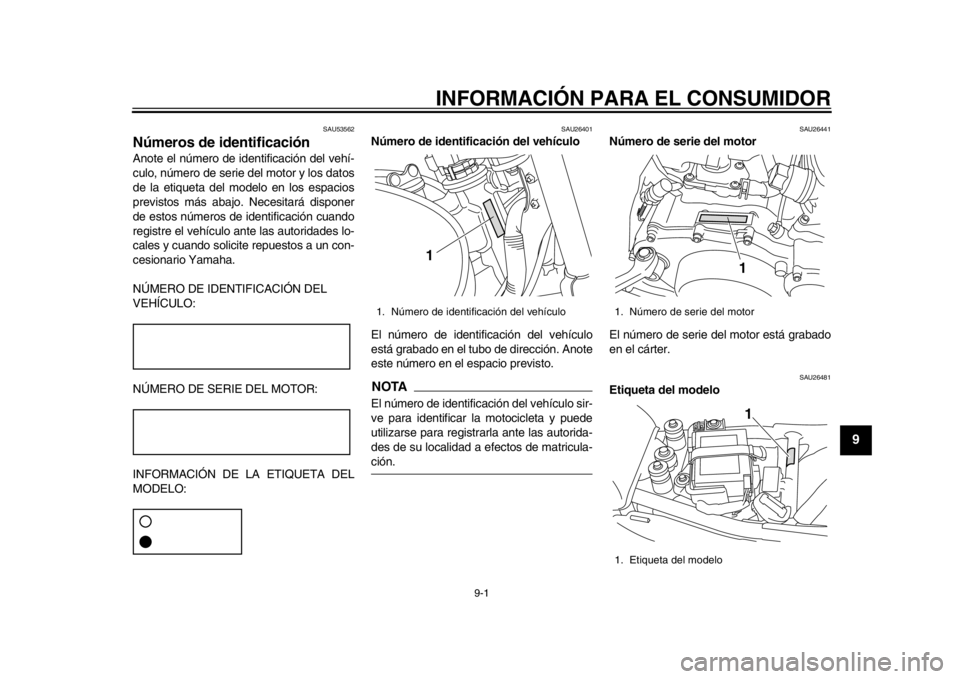

Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-ción.
SAU26441
Número de serie del motor
El número de serie del motor está grabado
en el cárter.
SAU26481
Etiqueta del modelo
1. Número de identificación del vehículo
1
1. Número de serie del motor
1. Etiqueta del modelo
11
2RD-28199-S0.book 1 ページ ２０１３年１２月５日　木曜日　午前１０時３０分

INFORMACIÓN PARA EL CONSUMIDOR
9-2
1
2
3
4
5
6
7
89
10
11
12
La etiqueta del modelo está pegada en el
bastidor debajo del asiento. (Vease la
página 3-11.) Anote los datos que figuran
en esta etiqueta en el espacio previsto. Ne-
cesitará estos datos cuando solicite repues-
tos a un concesionario Yamaha.2RD-28199-S0.book 2 ページ ２０１３年１２月５日　木曜日　午前１０時３０分

10-1
1
2
3
4
5
6
7
8
91011
12
INDEX
AAceite del motor y filtro ............................ 6-11
Almacenamiento ........................................ 7-3
Altura y juego libre del pedal de freno, ajuste ..................................................... 6-20
Arranque del motor .................................... 5-1
Arranque del motor, problemas ................. 5-2
Asiento..................................................... 3-11BBatería ..................................................... 6-31
Bombilla de la luz de freno/ piloto trasero, cambio ............................ 6-35
Bombilla del faro, cambio ........................ 6-33
Bombilla del intermitente, cambio............ 6-35
Bombilla de una luz de posición, cambio ................................................... 6-36
Bujía, comprobación ................................ 6-10CCaballete central y caballete lateral, comprobación y engrase ....................... 6-28
Caballete lateral....................................... 3-13
Cables, comprobación y engrase ............ 6-27
Cadena de transmisión, limpieza y engrase ................................................. 6-26
Cambio ...................................................... 5-2
Catalizador ................................................ 3-9
Cojinetes de las ruedas, comprobación ........................................ 6-30
Color mate, precaución ............................. 7-1
Conjuntos amortiguadores, ajuste ........... 3-12
Conmutador de la luz de cruce/ carretera .................................................. 3-4
Consumo de gasolina, consejos para
reducirlo................................................... 5-3 Cuadro de identificación de averías ........ 6-42
Cuidados ................................................... 7-1
DDirección, comprobación ......................... 6-30EEspecificaciones ....................................... 8-1
Estacionamiento........................................ 5-4
Etiqueta del modelo .................................. 9-1FFiltro de aire, cambio ............................... 6-14
Fusibles, cambio ..................................... 6-32GGasolina .................................................... 3-8
Grifo de gasolina ..................................... 3-10HHolgura de la válvula ............................... 6-16
Horquilla delantera,
comprobación ......... 6-29IIdentificación de averías ......................... 6-41
Información relativa a la seguridad ........... 1-1
Interruptor de intermitencia ....................... 3-4
Interruptor de la bocina ............................. 3-5
Interruptor de luces de emergencia .......... 3-5
Interruptor de paro del motor .................... 3-5
Interruptor de ráfagas................................ 3-4
Interruptores de la luz de freno ............... 6-21
Interruptores del manillar .......................... 3-4
Interruptor principal/Bloqueo de la
dirección.................................................. 3-1JJuego de herramientas ............................. 6-2
Juego de la cadena de transmisión ........ 6-24
Juego de las manetas de freno, ajuste ... 6-19 Juego libre de la maneta de embrague,
ajuste ..................................................... 6-18
Juego libre del puño del acelerador,
comprobación ........................................ 6-15
LLíquido de freno, comprobación .............. 6-23
Líquido de frenos, cambio .......................6-24
Luz de aviso de avería del motor...............3-3
Luz de aviso del nivel de gasolina .............3-3
Luz indicadora de intermitencia .................3-2
Luz indicadora de punto muerto ................3-2MManeta de descompresión ......................3-11
Maneta de embrague.................................3-5
Maneta de freno.........................................3-6
Manetas de freno y embrague, comprobación y engrase .......................6-27
Mantenimiento, sistema de control de emisiones ................................................6-3
Mantenimiento y engrase, periódicos ........6-5NNeumáticos ..............................................6-16
Número de identificación del vehículo .......9-1
Número de serie del motor ........................9-1
Números de identificación .........................9-1PPanel, desmontaje y montaje ....................6-9
Pastillas y zapatas de freno, comprobación ........................................ 6-22
Pedal de cambio ........................................3-6
Pedal de cambio, comprobación ............. 6-21
Pedal de freno ...........................................3-6
Pedal de freno, comprobación y engrase..................................................6-28
2RD-28199-S0.book 1 ページ ２０１３年１２月５日　木曜日　午前１０時３０分

INDEX
10-2
1
2
3
4
5
6
7
8
910
11
12
Pivotes del basculante, engrase ..............6-29
Puño del acelerador y cable,
comprobación y engrase .......................6-27RRalentí del motor, comprobación .............6-15
Rodaje del motor........................................5-3
Rueda (delantera) ....................................6-37
Ruedas.....................................................6-18
Rueda (trasera) ........................................6-39SSistema de arranque a pedal ...................3-11
Sistema de corte del circuito de encendido ..............................................3-13
Situación de las piezas ..............................2-1TTacómetro ..................................................3-4
Tapón del depósito de gasolina .................3-7
Testigo de luces de carretera ....................3-3
Testigos y luces de advertencia.................3-2
Tubo respiradero/rebose del depósito de combustible .............................................3-9UUnidad velocímetro ....................................3-3
2RD-28199-S0.book 2 ページ ２０１３年１２月５日　木曜日　午前１０時３０分

U2RDS0S0_Hyoshi.indd 32013/12/06 17:20:54

IMPRESO EN PAPEL RECICLADO
Ma\fual o\bigi\fal
PRINTED IN JAPAN2013.12-0.1×1 !
(S)
U2RDS0S0_Hyoshi.indd 42013/12/06 17:20:55
