COMMANDES ET INSTRUMENTS
3-6
1
234
5
6
7
8
9
10
11
12
FAU12892
Levier de freinLe levier de frein est situé du côté droit du
guidon. Pour actionner le frein avant, tirer le
levier vers la poignée des gaz.
FAU12942
Pédale de freinLa pédale de frein est située du côté droit de
la moto. Pour actionner le frein arrière, ap-
puyer sur la pédale de frein.
FAU13125
Bouchon du réservoir de
carburantRetrait du bouchon du réservoir de car-
burant
Ouvrir le cache-serrure du bouchon du ré-
servoir de carburant en le faisant coulisser,
introduire la clé dans la serrure, puis la tour-
ner de 1/4 tour dans le sens des aiguilles
d’une montre. Le bouchon est déverrouillé
et peut être retiré.
Mise en place du bouchon du réservoir
de carburant
1. Remettre le bouchon en place dans l’orifice du réservoir, la clé étant dans

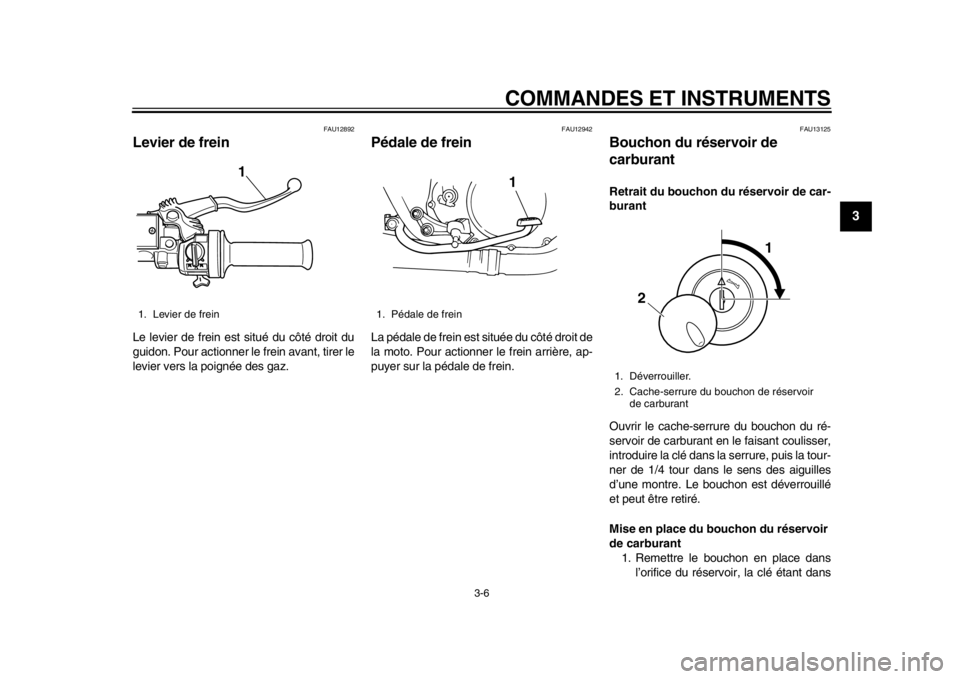

1. Levier de frein
1
1. Pédale de frein
1
1. Déverrouiller.
2. Cache-serrure du bouchon de réservoir de carburant
2
1
2RD-9-F0_1.book 6 ページ ２０１３年１２月５日　木曜日　午後４時２２分

COMMANDES ET INSTRUMENTS
3-7
1
23
4
5
6
7
8
9
10
11
12
la serrure, en veillant à diriger le repère
“ ” vers l’avant.
2. Tourner la clé dans le sens inverse des aiguilles d’une montre jusqu’à sa
position initiale, la retirer, puis refermer
le cache-serrure.
N.B.Le bouchon ne peut être remis en place que
si la clé se trouve dans la serrure. De plus,
la clé ne peut être retirée que si le bouchonest correctement en place et verrouillé.
AVERTISSEMENT
FWA10132
S’assurer que le bouchon du réservoir
de carburant est remis correctement en
place avant de démarrer. Une fuite de carburant constitue un risque d’incen-
die.
FAU13222
CarburantS’assurer que le niveau d’essence est suffi-
sant.
AVERTISSEMENT
FWA10882
L’essence et les vapeurs d’essence sont
extrêmement inflammables. Pour limiter
les risques d’incendies et d’explosions,
et donc de blessures, lors des ravitaille-
ments, il convient de suivre ces instruc-tions.
1. Avant de faire le plein, couper le mo- teur et s’assurer que personne n’a en-
fourché le véhicule. Ne jamais
effectuer le plein à proximité d’étin-
celles, de flammes ou d’autres
sources de chaleur, telles que les
chauffe-eau et séchoirs, et surtout, ne
pas fumer.
2. Ne pas remplir le réservoir de carbu- rant à l’excès. En effectuant le plein de
carburant, veiller à introduire l’embout
du tuyau de la pompe dans l’orifice de
remplissage du réservoir de carburant.
Ne pas remplir au-delà du fond du tube
de remplissage. Comme le carburant
se dilate en se réchauffant, du carbu-
rant risque de s’échapper du réservoir
sous l’effet de la chaleur du moteur ou
du soleil.

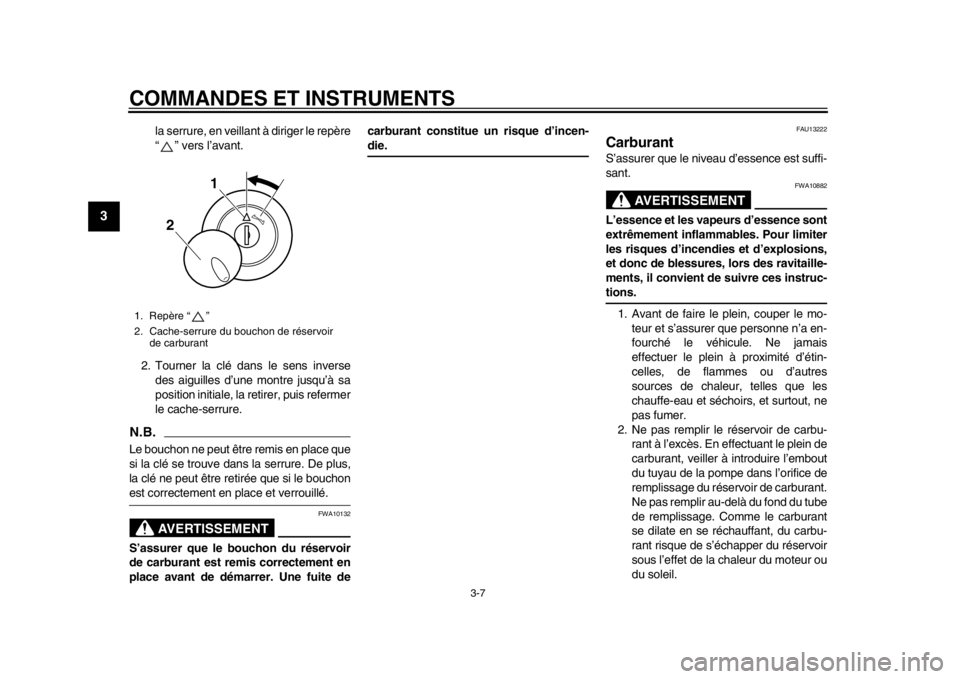

1. Repère “ ”
2. Cache-serrure du bouchon de réservoir de carburant
1
2
2RD-9-F0_1.book 7 ページ ２０１３年１２月５日　木曜日　午後４時２２分

COMMANDES ET INSTRUMENTS
3-8
1
234
5
6
7
8
9
10
11
12
3. Essuyer immédiatement toute coulure de carburant. ATTENTION: Essuyer
immédiatement toute coulure de
carburant à l’aide d’un chiffon
propre, sec et doux. En effet, le car-
burant risque d’abîmer les surfaces
peintes ou les pièces en plas-
tique.
[FCA10072]
4. Bien veiller à fermer correctement le bouchon du réservoir de carburant.
AVERTISSEMENT
FWA15152
L’essence est délétère et peut provo-
quer blessures ou la mort. Manipuler
l’essence avec prudence. Ne jamais si-
phonner de l’essence avec la bouche.
En cas d’ingestion d’essence, d’inhala- tion importante de vapeur d’essence ou
d’éclaboussure dans les yeux, consulter
immédiatement un médecin. En cas
d’éclaboussure d’essence sur la peau,
se laver immédiatement à l’eau et au sa-
von. En cas d’éclaboussure d’essence
sur les vêtements, changer immédiate-
ment de vêtements.
FAU57690
ATTENTION
FCA11401
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb endommagerait gravement cer-
taines pièces du moteur, telles que les
soupapes, les segments, ainsi que lesystème d’échappement.
Ce moteur Yamaha fonctionne à l’essence
ordinaire sans plomb d’un indice d’octane
recherche de minimum 95. Si des cogne-
ments ou cliquetis surviennent, utiliser une
marque d’essence différente ou une es-
sence super sans plomb. L’essence sans
plomb prolonge la durée de service des
bougies et réduit les frais d’entretien.
Carburants essence-alcool
Il existe deux types de carburants es-
sence-alcool : l’un à l’éthanol et l’autre au
méthanol. Le carburant à l’éthanol peut être
utilisé lorsque la concentration en éthanol
ne dépasse pas 10 % (E10). Yamaha dé-
conseille l’utilisation de carburant au métha-
nol. En effet, celui-ci risque d’endommager
le système d’alimentation en carburant ou
de modifier le comportement du véhicule.

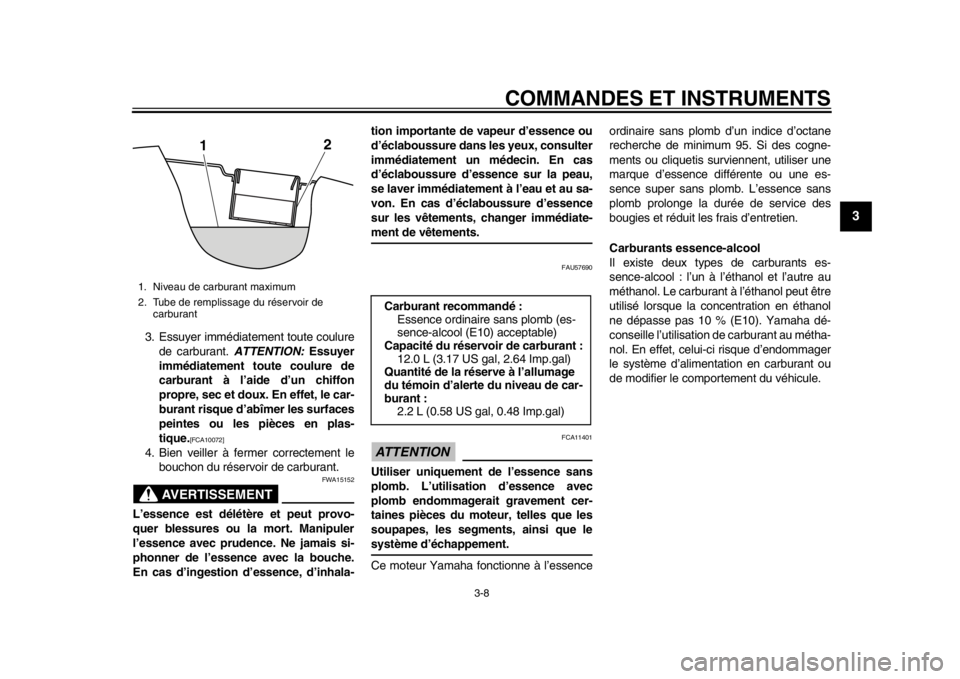

1. Niveau de carburant maximum
2. Tube de remplissage du réservoir de
carburant
1 2
Carburant recommandé :
Essence ordinaire sans plomb (es-
sence-alcool (E 10) acceptable)
Capacité du réservoir de carburant : 12.0 L (3.17 US gal, 2.64 Imp.gal)
Quantité de la réserve à l’allumage
du témoin d’alerte du niveau de car-
burant : 2.2 L (0.58 US gal, 0.48 Imp.gal)
2RD-9-F0_1.book 8 ページ ２０１３年１２月５日　木曜日　午後４時２２分

COMMANDES ET INSTRUMENTS
3-9
1
23
4
5
6
7
8
9
10
11
12
FAU39453
Durite de mise à l’air/de
trop-plein du réservoir de
carburantAvant d’utiliser la moto :
S’assurer que la durite de mise à l’air/
de trop-plein du réservoir de carburant
est branchée correctement.

S’assurer que la durite de mise à l’air/
durite de trop-plein du réservoir de car-
burant n’est ni craquelée ni endomma-
gée et la remplacer si nécessaire.

S’assurer que l’extrémité de la durite
de mise à l’air du réservoir de carbu-
rant n’est pas obstruée et, si néces-
saire, la nettoyer.
FAU13434
Pot catalytiqueLe système d’échappement de ce véhicule
est équipé d’un pot catalytique.
AVERTISSEMENT
FWA10863
Le système d’échappement est brûlant
lorsque le moteur a tourné. Pour éviter
tout risque d’incendie et de brûlures :
Ne pas garer le véhicule à proximité
d’objets ou matériaux posant un
risque d’incendie, tel que de l’herbe
ou d’autres matières facilement in-
flammables.

Garer le véhicule de façon à limiter
les risques que des piétons ou des
enfants touchent le circuit d’échap-
pement brûlant.

S’assurer que le système d’échap-
pement est refroi di avant d’effec-
tuer tout travail sur le véhicule.

Ne pas faire tourner le moteur au ra-
lenti pour plus de quelques mi-
nutes. Un ralenti prolongé pourrait
provoquer une accumulation dechaleur.
ATTENTION
FCA10702
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb va endommager irrémédiable-
ment le pot catalytique.

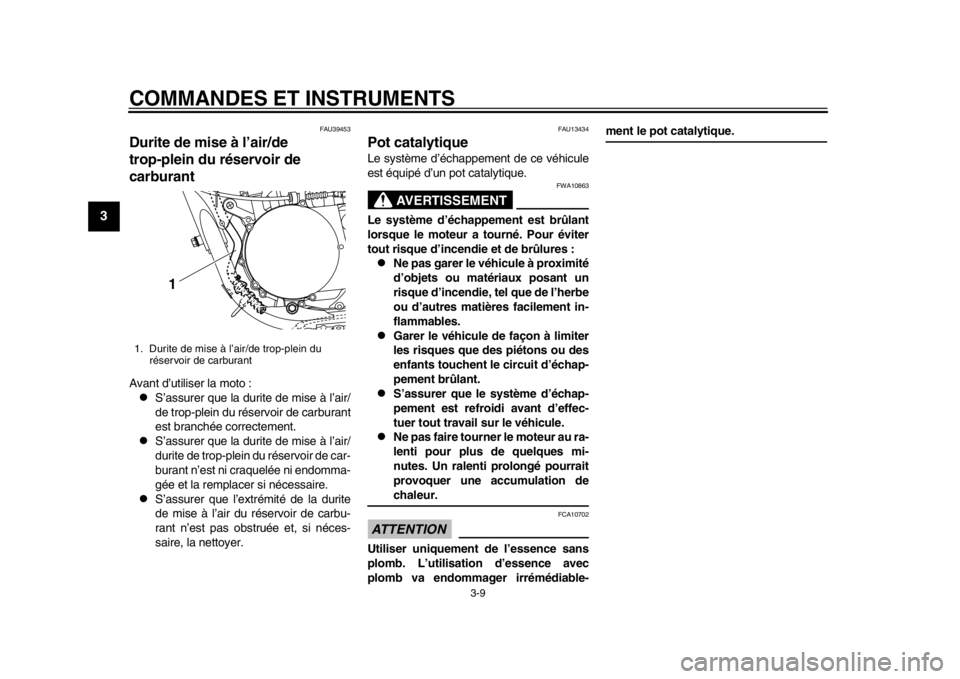

1. Durite de mise à l’air/de trop-plein du réservoir de carburant
1
2RD-9-F0_1.book 9 ページ ２０１３年１２月５日　木曜日　午後４時２２分

COMMANDES ET INSTRUMENTS
3-10
1
234
5
6
7
8
9
10
11
12
FAU59490
Robinet de carburantLe robinet de carburant régule et filtre l’ali-
mentation en carburant entre la pompe et
l’injecteur.
Le robinet de carburant a deux positions :
ON
Le carburant parvient au moteur. Placer la
manette dans cette position avant de dé-
marrer. OFF
Le carburant ne passe pas. Placer la ma-
nette dans cette position pour effectuer cer-
taines opérations d’entretien ou stocker le
véhicule pendant une longue période.
FAU13651
KickPour mettre le moteur en marche à l’aide du
kick, déployer la pédale de kick, appuyer lé-
gèrement sur celle-ci de sorte à mettre les
pignons en prise, puis l’actionner vigoureu-
sement mais en souplesse. Le kick permet
la mise en marche du moteur quelle que soit
la vitesse engagée, à condition de dé-
brayer. Il est toutefois préférable de sélec-
tionner le point mort avant de mettre le
moteur en marche.
1. Flèche placée sur “ON”
1
1. Flèche placée sur “OFF”
1
1. Kick
1
2RD-9-F0_1.book 10 ページ ２０１３年１２月５日　木曜日　午後４時２２分

COMMANDES ET INSTRUMENTS
3-11
1
23
4
5
6
7
8
9
10
11
12
FAU13701
Levier de décompresseurQuand ce levier est actionné, la soupape
d’échappement s’ouvre de sorte à diminuer
la compression. Cela permet de placer le
piston juste au-delà de la course de com-
pression avant de mettre le moteur en
marche à l’aide du kick. (Voir page 5-1.)
FAU13961
SelleDépose de la selle
Retirer les vis, puis déposer la selle.
Repose de la selle 1. Introduire les pattes de fixation situées à l’avant de la selle dans les supports
de selle, comme illustré. 2. Remettre la selle à sa place, puis ser-
rer les vis.
N.B.S’assurer que la selle est bien remise enplace avant de démarrer.

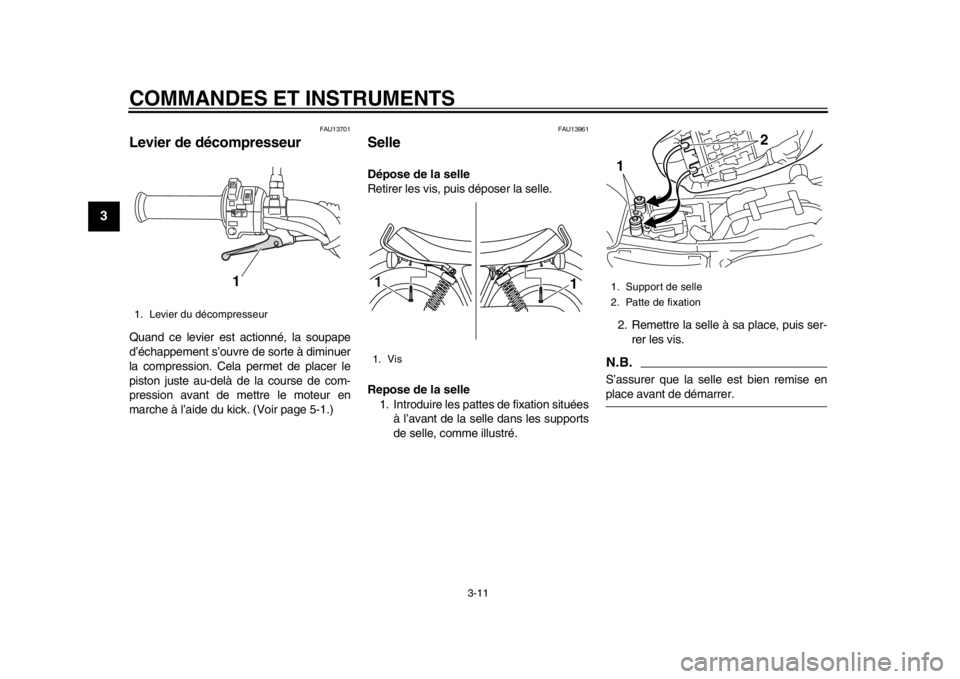

1. Levier du décompresseur
1
1. Vis
1
1
1. Support de selle
2. Patte de fixation1 2
2RD-9-F0_1.book 11 ページ ２０１３年１２月５日　木曜日　午後４時２２分

COMMANDES ET INSTRUMENTS
3-12
1
234
5
6
7
8
9
10
11
12
FAU14883
Réglage des combinés
ressort-amortisseur
AVERTISSEMENT
FWA10211
Toujours sélectionner le même réglage
pour les deux combinés ressort-amor-
tisseur. Un réglage mal équilibré risque
de réduire la maniabilité et la stabilité duvéhicule.
Chaque combiné ressort-amortisseur est
équipé d’une bague de réglage de la pré-
contrainte de ressort.ATTENTION
FCA10102
Ne jamais dépasser les limites maximum
ou minimum afin d’éviter d’endommagerle mécanisme.
Régler la précontrainte de ressort en procé-
dant comme suit.
Pour augmenter la précontrainte de ressort
et donc durcir la suspension, tourner la ba-
gue de réglage de chaque combiné res-
sort-amortisseur dans le sens (a). Pour
réduire la précontrainte de ressort et donc
adoucir la suspension, tourner la bague de
réglage de chaque combiné ressort-amor-
tisseur dans le sens (b).
Il faut veiller à bien aligner l’encoche sélec-
tionnée figurant sur la bague de réglage et l’indicateur de position figurant sur l’amortis-
seur.
FAU15306
Béquille latéraleLa béquille latérale est située sur le côté
gauche du cadre. Relever ou déployer la
béquille latérale avec le pied tout en mainte-
nant le véhicule à la verticale.N.B.Le contacteur intégré à la béquille latérale
fait partie du circuit du coupe-circuit d’allu-
mage, qui coupe l’allumage dans certaines
situations. (Pour plus d’explications au sujet
du coupe-circuit d’allumage, se reporter à lasection suivante.)
AVERTISSEMENT
FWA10242
Ne pas rouler la béquille latérale dé-
ployée ou ne se relevant pas correcte-
ment. Celle-ci pourrait toucher le sol et
distraire le pilote, qui pourrait perdre le
contrôle du véhicule. Le circuit du
coupe-circuit d’allumage de Yamaha
permet de rappeler au pilote qu’il doit re-
lever la béquille latérale avant de se
mettre en route. Il convient donc de
contrôler régulièrement ce système et
de le faire réparer par un concession-
naire Yamaha en cas de mauvais fonc-tionnement.
1. Bague de réglage de la précontrainte de
ressortRéglage de la préc ontrainte de res-
sort : Minimum (réglage souple) :1
Standard : 1
Maximum (réglage dur) :
5
1
2
3
4
5
1
(a) (b)
2RD-9-F0_1.book 12 ページ ２０１３年１２月５日　木曜日　午後４時２２分

COMMANDES ET INSTRUMENTS
3-13
1
23
4
5
6
7
8
9
10
11
12
FAU59340
Coupe-circuit d’allumageLe circuit du coupe-circuit d’allumage, qui
comprend les contacteurs de béquille laté-
rale, d’embrayage et de point mort, remplit
les fonctions suivantes.
Il empêche la mise en marche du mo-
teur lorsqu’une vitesse est engagée et
que la béquille latérale est relevée
mais que le levier d’embrayage n’est
pas actionné.

Il empêche la mise en marche du mo-
teur lorsqu’une vitesse est engagée et
que le levier d’embrayage est actionné
mais que la béquille latérale n’a pas
été relevée.

Il coupe le moteur lorsqu’une vitesse
est engagée et que l’on déploie la
béquille latérale.
Contrôler régulièrement le fonctionnement
du circuit du coupe-circuit d’allumage en ef-
fectuant le procédé suivant.
2RD-9-F0_1.book 13 ページ ２０１３年１２月５日　木曜日　午後４時２２分

COMMANDES ET INSTRUMENTS
3-14
1
234
5
6
7
8
9
10
11
12

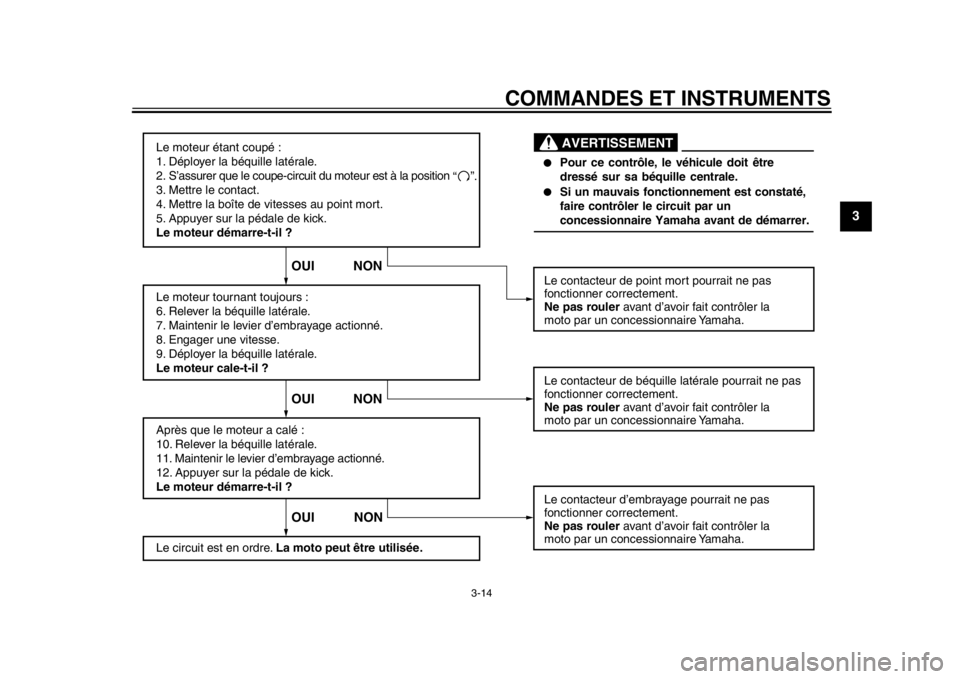

Le moteur étant coupé :
1. Déployer la béquille latérale.
2. S’assurer que le coupe-circuit du moteur est à la position
3. Mettre le contact.
4. Mettre la boîte de vitesses au point mort.
5. Appuyer sur la pédale de kick.
Le moteur démarre-t-il ?
Le moteur tournant toujours :
6. Relever la béquille latérale.
7. Maintenir le levier d’embrayage actionné.
8. Engager une vitesse.
9. Déployer la béquille latérale.
Le moteur cale-t-il ?
Après que le moteur a calé :
10. Relever la béquille latérale.
11. Maintenir le levier d’embrayage actionné.
12. Appuyer sur la pédale de kick.
Le moteur démarre-t-il ?
Le circuit est en ordre. La moto peut être utilisée. Le contacteur de point mort pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
Le contacteur de béquille latérale pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
Le contacteur d’embrayage pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
OUI NON OUI NON OUI NON
AVERTISSEMENTPour ce contrôle, le véhicule doit être
dressé sur sa béquille centrale.Si un mauvais fonctionnement est constaté,
faire contrôler le circuit par un
concessionnaire Yamaha avant de démarrer.
“
”.
2RD-9-F0_1.book 14 ページ ２０１３年１２月５日　木曜日　午後４時２２分

4-1
1
2
34
5
6
7
8
9
10
11
12
POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
FAU15598
Toujours effectuer ces contrôles avant chaque départ afin de s’assu rer que le véhicule peut être conduit en toute sécurité. Toujours res-
pecter les procédés et intervalles de contrôle et d’entretien figurant dans ce Manuel du propriétaire.
AVERTISSEMENT
FWA11152
L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques d’accident ou d’endommagement. Ne pas
conduire le véhicule en cas de détection d’un problème. Si le problème ne peut être résolu en su ivant les procédés repris dansce manuel, faire contrôler le véhicule par un concessionnaire Yamaha.
Contrôler les points suivants avant de mettre le moteur en marche :
ÉLÉMENTSCONTRÔLES PAGES
Carburant Contrôler le niveau de carburant dans le réservoir.
Refaire le plein de carburant si nécessaire.
S’assurer de l’absence de fuite au
niveau des durites d’alimentation.
S’assurer que la durite de mise à l’air du réservoir de carburant n’est ni bouchée,
craquelée ou autrement endommagée, et qu’elle est branchée correctement. 3-7, 3-9
Huile moteur Contrôler le niveau d’huile dans le réservoir.
Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.
S’assurer de l’absence de fuites d’huile. 6-11
Frein avant Contrôler le fonctionnement.
Faire purger le circuit hydraulique
par un concessionnaire Yamaha en cas de
sensation de mollesse.
Contrôler la garde au levier.
Régler si nécessaire.
Contrôler l’usure des plaquettes de frein.
Remplacer si nécessaire.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du liquide de frein du type spécifié jusqu’au niveau spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite. 6-19, 6-22, 6-23
Frein arrière Contrôler le fonctionnement.
Contrôler la garde à la pédale.
Régler si nécessaire. 6-20, 6-22
2RD-9-F0_1.book 1 ページ ２０１３年１２月５日　木曜日　午後４時２２分
