YAMAHA SUPERJET 2002 Betriebsanleitungen (in German)

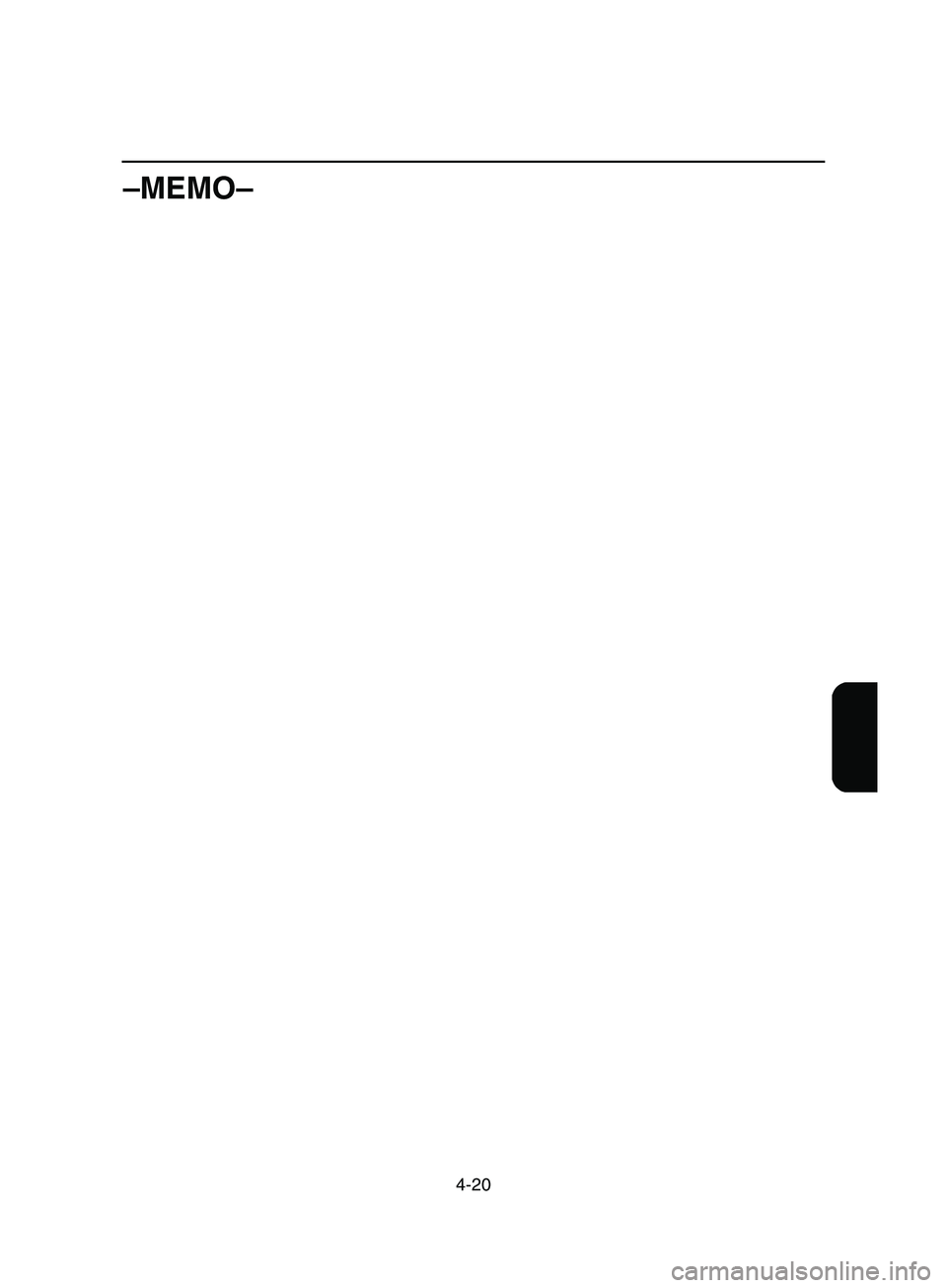

4-20
–MEMO–
A_F1N-80.book Page 20 Thursday, July 19, 2001 9:05 AM

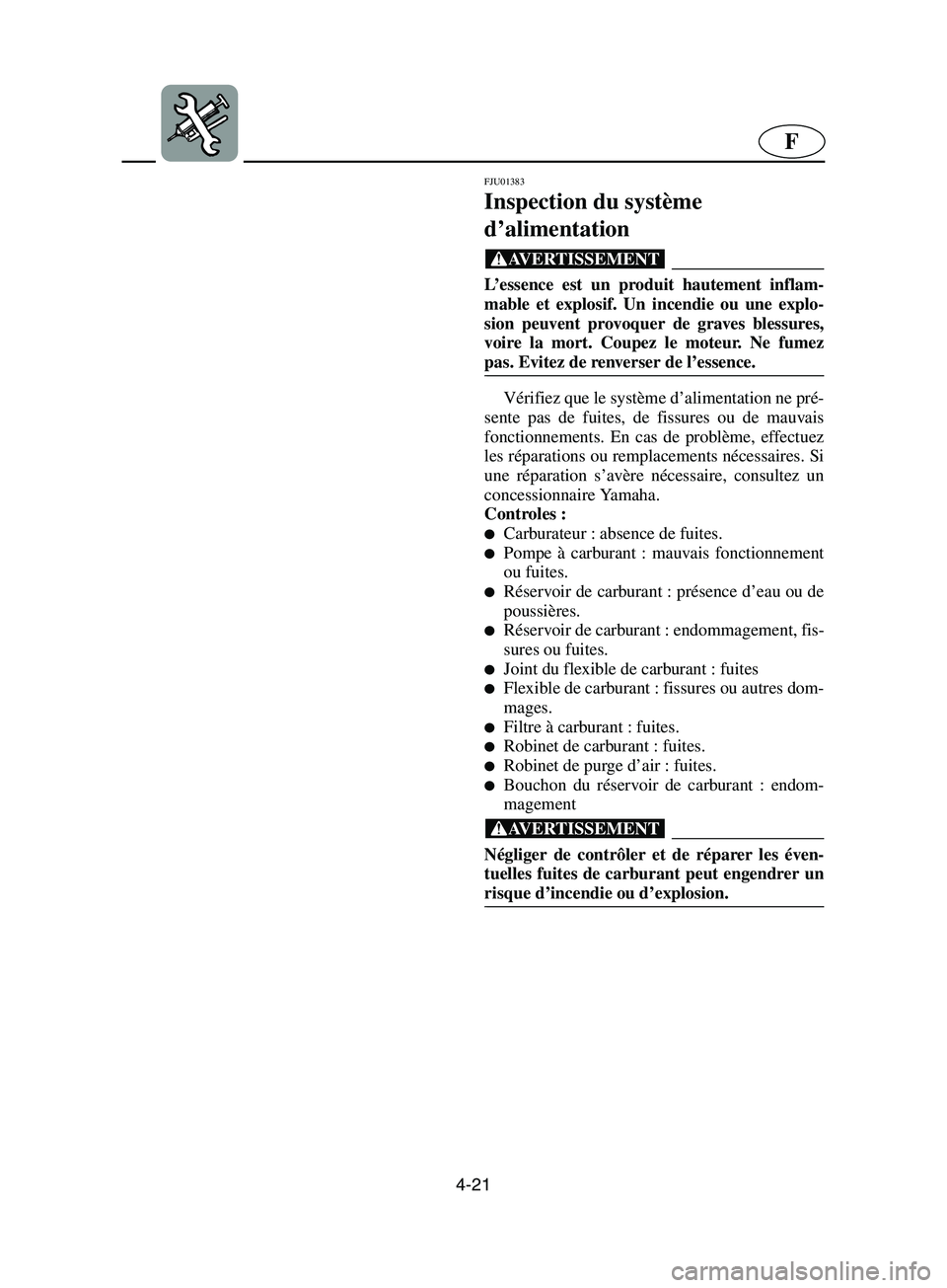

4-21
F
FJU01383
Inspection du système
d’alimentation
@ L’essence est un produit hautement inflam-
mable et explosif. Un incendie ou une explo-
sion peuvent provoquer de graves blessures,
voire la mort. Coupez le moteur. Ne fumez
pas. Evitez de renverser de l’essence.
@
Vérifiez que le système d’alimentation ne pré-
sente pas de fuites, de fissures ou de mauvais
fonctionnements. En cas de problème, effectuez
les réparations ou remplacements nécessaires. Si
une réparation s’avère nécessaire, consultez un
concessionnaire Yamaha.
Controles :

Carburateur : absence de fuites.
Pompe à carburant : mauvais fonctionnement
ou fuites.

Réservoir de carburant : présence d’eau ou de
poussières.

Réservoir de carburant : endommagement, fis-
sures ou fuites.

Joint du flexible de carburant : fuites
Flexible de carburant : fissures ou autres dom-
mages.

Filtre à carburant : fuites.
Robinet de carburant : fuites.
Robinet de purge d’air : fuites.
Bouchon du réservoir de carburant : endom-
magement
@ Négliger de contrôler et de réparer les éven-
tuelles fuites de carburant peut engendrer un
risque d’incendie ou d’explosion.
@
A_F1N-80.book Page 21 Thursday, July 19, 2001 9:05 AM

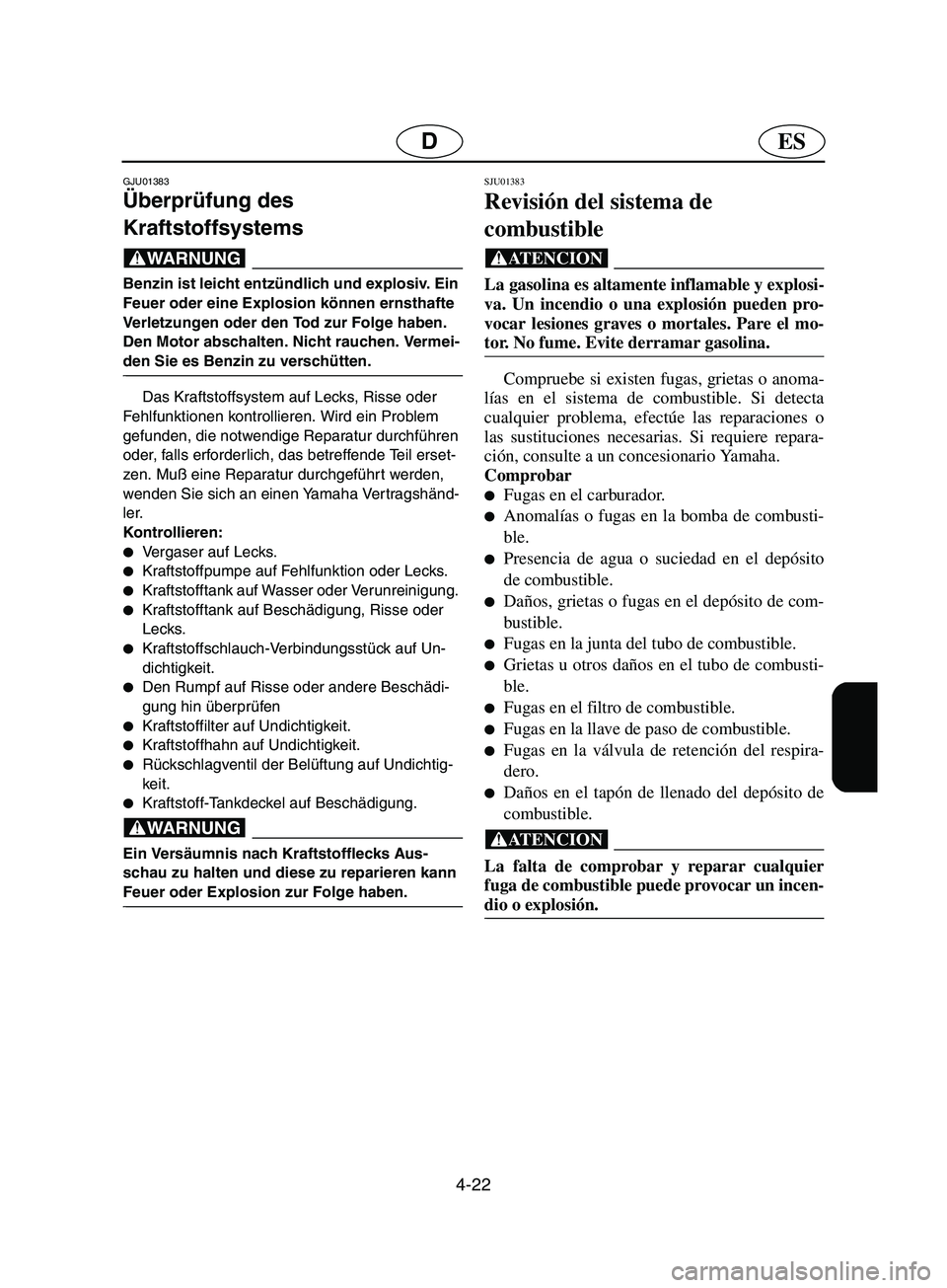

4-22
ESD
GJU01383
Überprüfung des
Kraftstoffsystems
@ Benzin ist leicht entzündlich und explosiv. Ein
Feuer oder eine Explosion können ernsthafte
Verletzungen oder den Tod zur Folge haben.
Den Motor abschalten. Nicht rauchen. Vermei-
den Sie es Benzin zu verschütten.
@
Das Kraftstoffsystem auf Lecks, Risse oder
Fehlfunktionen kontrollieren. Wird ein Problem
gefunden, die notwendige Reparatur durchführen
oder, falls erforderlich, das betreffende Teil erset-
zen. Muß eine Reparatur durchgeführt werden,
wenden Sie sich an einen Yamaha Vertragshänd-
ler.
Kontrollieren:

Vergaser auf Lecks.
Kraftstoffpumpe auf Fehlfunktion oder Lecks.

Kraftstofftank auf Wasser oder Verunreinigung.

Kraftstofftank auf Beschädigung, Risse oder
Lecks.

Kraftstoffschlauch-Verbindungsstück auf Un-
dichtigkeit.

Den Rumpf auf Risse oder andere Beschädi-
gung hin überprüfen

Kraftstoffilter auf Undichtigkeit.
Kraftstoffhahn auf Undichtigkeit.

Rückschlagventil der Belüftung auf Undichtig-
keit.

Kraftstoff-Tankdeckel auf Beschädigung.
@ Ein Versäumnis nach Kraftstofflecks Aus-
schau zu halten und diese zu reparieren kann
Feuer oder Explosion zur Folge haben.
@
SJU01383
Revisión del sistema de
combustible
@ La gasolina es altamente inflamable y explosi-
va. Un incendio o una explosión pueden pro-
vocar lesiones graves o mortales. Pare el mo-
tor. No fume. Evite derramar gasolina.
@
Compruebe si existen fugas, grietas o anoma-
lías en el sistema de combustible. Si detecta
cualquier problema, efectúe las reparaciones o
las sustituciones necesarias. Si requiere repara-
ción, consulte a un concesionario Yamaha.
Comprobar

Fugas en el carburador.

Anomalías o fugas en la bomba de combusti-
ble.

Presencia de agua o suciedad en el depósito
de combustible.

Daños, grietas o fugas en el depósito de com-
bustible.

Fugas en la junta del tubo de combustible.

Grietas u otros daños en el tubo de combusti-
ble.

Fugas en el filtro de combustible.

Fugas en la llave de paso de combustible.

Fugas en la válvula de retención del respira-
dero.

Daños en el tapón de llenado del depósito de
combustible.
@ La falta de comprobar y reparar cualquier
fuga de combustible puede provocar un incen-
dio o explosión.
@
A_F1N-80.book Page 22 Thursday, July 19, 2001 9:05 AM

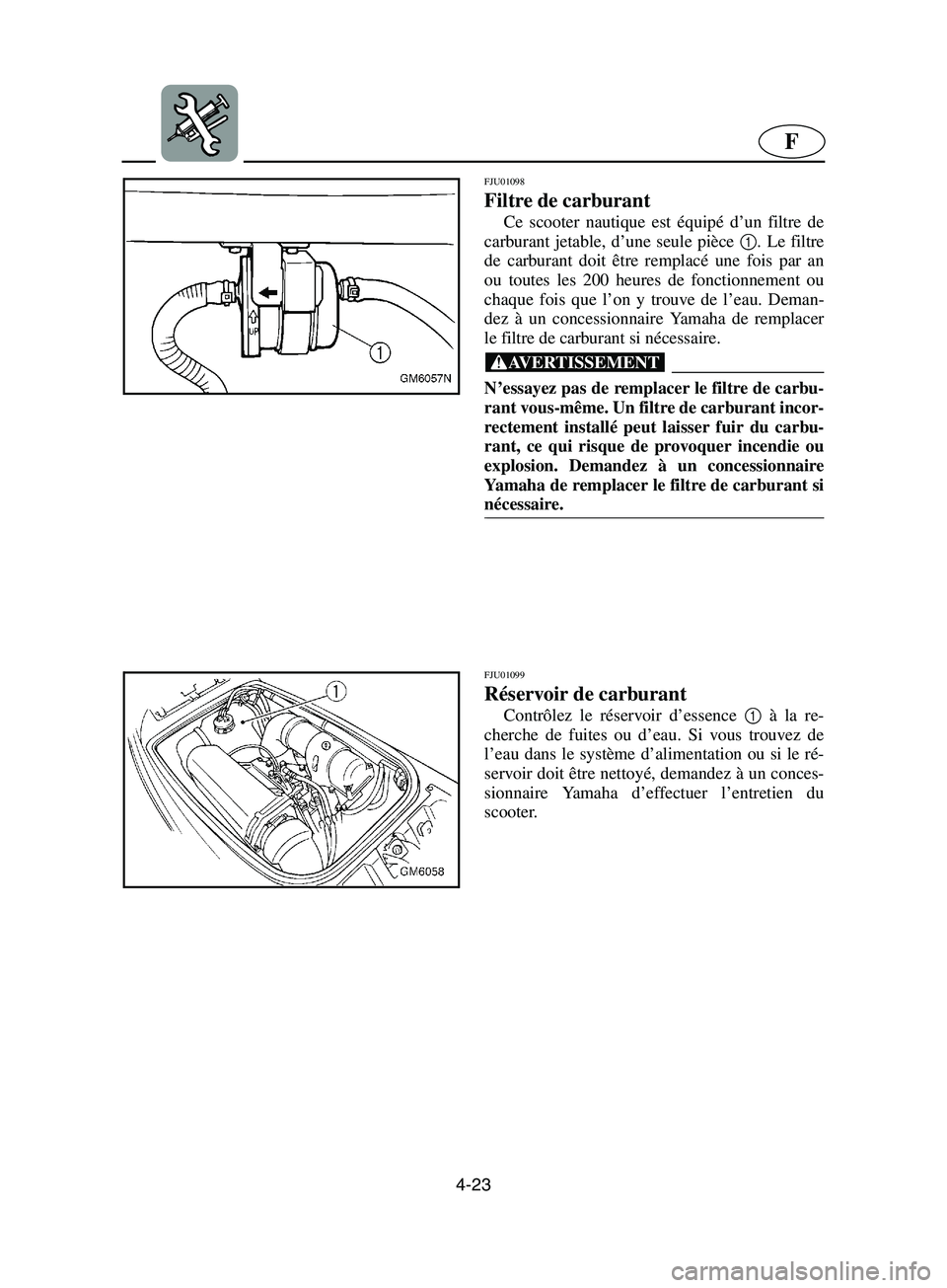

4-23
F
FJU01098
Filtre de carburant
Ce scooter nautique est équipé d’un filtre de
carburant jetable, d’une seule pièce 1
. Le filtre
de carburant doit être remplacé une fois par an
ou toutes les 200 heures de fonctionnement ou
chaque fois que l’on y trouve de l’eau. Deman-
dez à un concessionnaire Yamaha de remplacer
le filtre de carburant si nécessaire.
@ N’essayez pas de remplacer le filtre de carbu-
rant vous-même. Un filtre de carburant incor-
rectement installé peut laisser fuir du carbu-
rant, ce qui risque de provoquer incendie ou
explosion. Demandez à un concessionnaire
Yamaha de remplacer le filtre de carburant si
nécessaire.
@
FJU01099
Réservoir de carburant
Contrôlez le réservoir d’essence 1
à la re-
cherche de fuites ou d’eau. Si vous trouvez de
l’eau dans le système d’alimentation ou si le ré-
servoir doit être nettoyé, demandez à un conces-
sionnaire Yamaha d’effectuer l’entretien du
scooter.
A_F1N-80.book Page 23 Thursday, July 19, 2001 9:05 AM

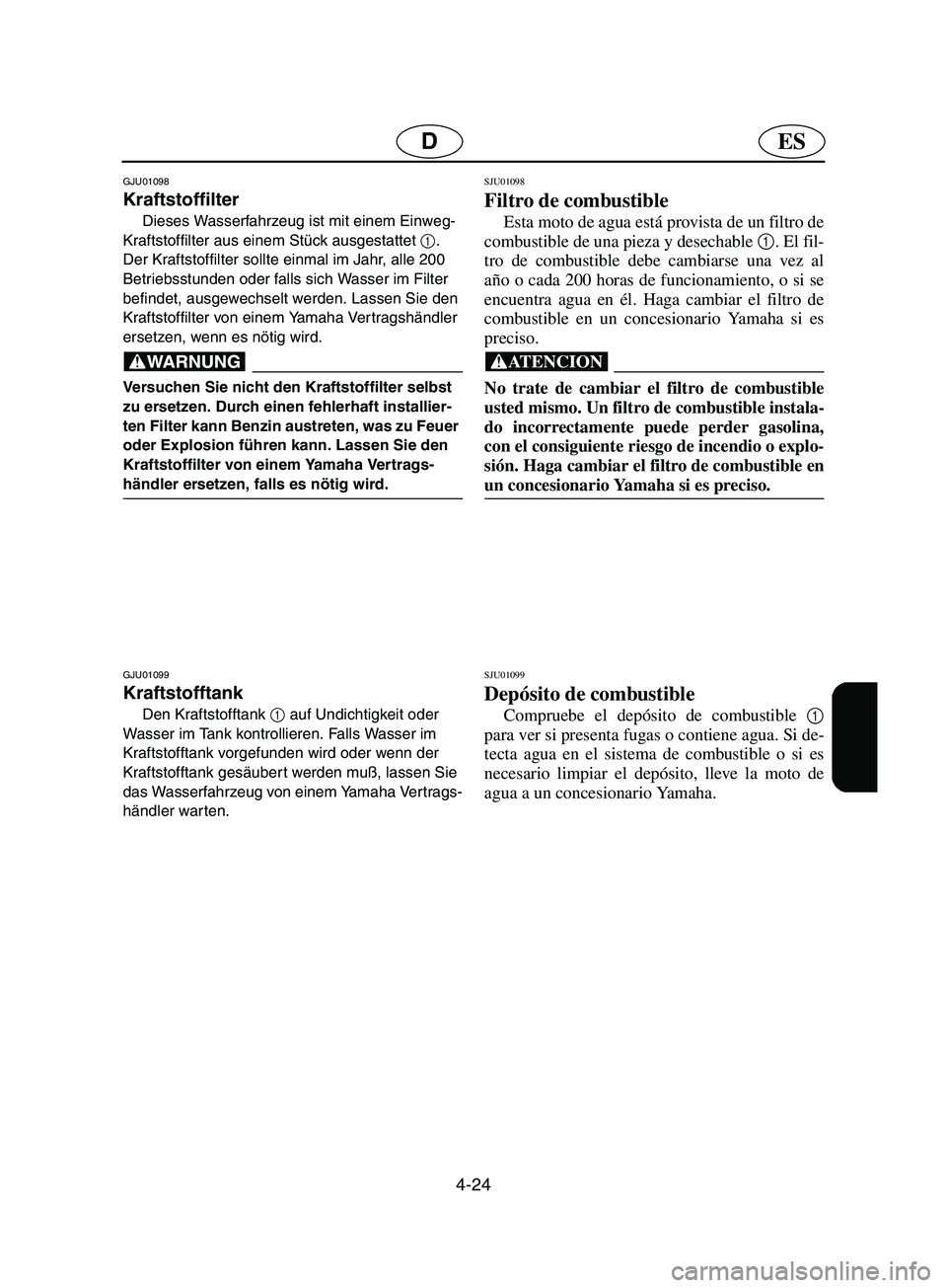

4-24
ESD
GJU01098
Kraftstoffilter
Dieses Wasserfahrzeug ist mit einem Einweg-
Kraftstoffilter aus einem Stück ausgestattet 1
.
Der Kraftstoffilter sollte einmal im Jahr, alle 200
Betriebsstunden oder falls sich Wasser im Filter
befindet, ausgewechselt werden. Lassen Sie den
Kraftstoffilter von einem Yamaha Vertragshändler
ersetzen, wenn es nötig wird.
@ Versuchen Sie nicht den Kraftstoffilter selbst
zu ersetzen. Durch einen fehlerhaft installier-
ten Filter kann Benzin austreten, was zu Feuer
oder Explosion führen kann. Lassen Sie den
Kraftstoffilter von einem Yamaha Vertrags-
händler ersetzen, falls es nötig wird.
@
GJU01099
Kraftstofftank
Den Kraftstofftank 1
auf Undichtigkeit oder
Wasser im Tank kontrollieren. Falls Wasser im
Kraftstofftank vorgefunden wird oder wenn der
Kraftstofftank gesäubert werden muß, lassen Sie
das Wasserfahrzeug von einem Yamaha Vertrags-
händler warten.
SJU01098
Filtro de combustible
Esta moto de agua está provista de un filtro de
combustible de una pieza y desechable 1
. El fil-
tro de combustible debe cambiarse una vez al
año o cada 200 horas de funcionamiento, o si se
encuentra agua en él. Haga cambiar el filtro de
combustible en un concesionario Yamaha si es
preciso.
@ No trate de cambiar el filtro de combustible
usted mismo. Un filtro de combustible instala-
do incorrectamente puede perder gasolina,
con el consiguiente riesgo de incendio o explo-
sión. Haga cambiar el filtro de combustible en
un concesionario Yamaha si es preciso.
@
SJU01099
Depósito de combustible
Compruebe el depósito de combustible 1
para ver si presenta fugas o contiene agua. Si de-
tecta agua en el sistema de combustible o si es
necesario limpiar el depósito, lleve la moto de
agua a un concesionario Yamaha.
A_F1N-80.book Page 24 Thursday, July 19, 2001 9:05 AM

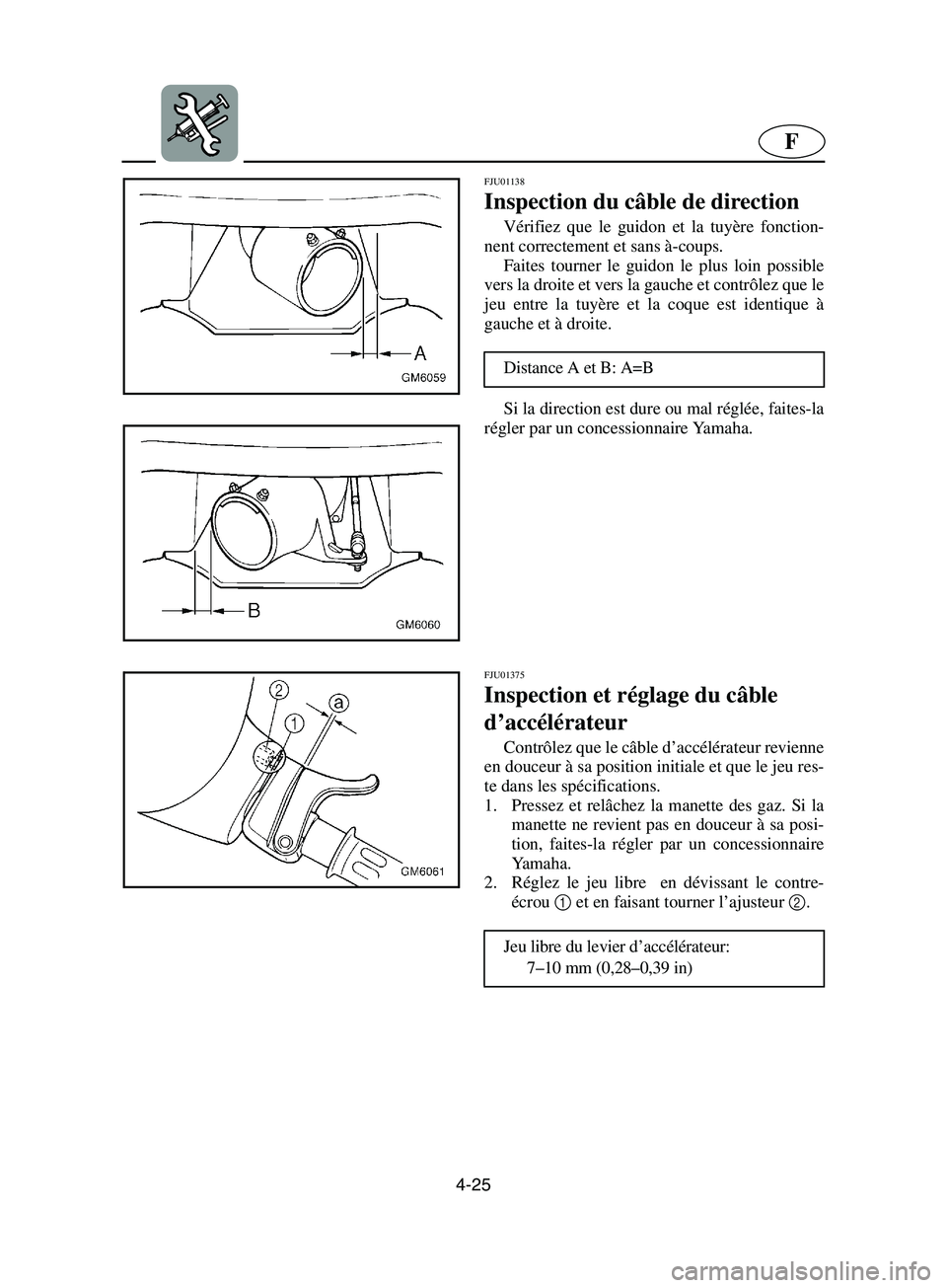

4-25
F
FJU01138
Inspection du câble de direction
Vérifiez que le guidon et la tuyère fonction-
nent correctement et sans à-coups.
Faites tourner le guidon le plus loin possible
vers la droite et vers la gauche et contrôlez que le
jeu entre la tuyère et la coque est identique à
gauche et à droite.
Si la direction est dure ou mal réglée, faites-la
régler par un concessionnaire Yamaha.Distance A et B: A=B
FJU01375
Inspection et réglage du câble
d’accélérateur
Contrôlez que le câble d’accélérateur revienne
en douceur à sa position initiale et que le jeu res-
te dans les spécifications.
1. Pressez et relâchez la manette des gaz. Si la
manette ne revient pas en douceur à sa posi-
tion, faites-la régler par un concessionnaire
Ya m a h a .
2. Réglez le jeu libre en dévissant le contre-
écrou 1
et en faisant tourner l’ajusteur 2
.
Jeu libre du levier d’accélérateur:
7–10 mm (0,28–0,39 in)
A_F1N-80.book Page 25 Thursday, July 19, 2001 9:05 AM

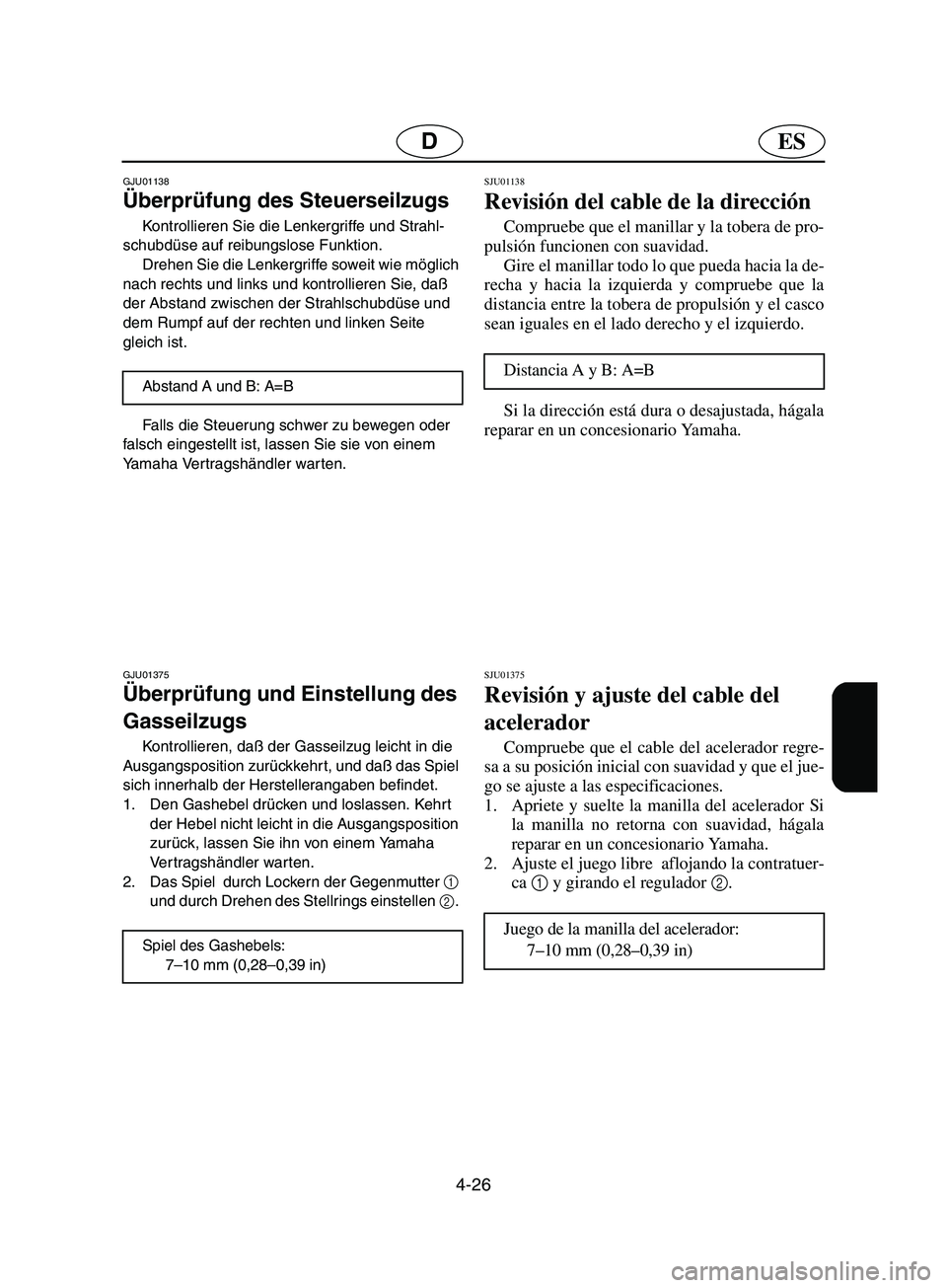

4-26
ESD
GJU01138
Überprüfung des Steuerseilzugs
Kontrollieren Sie die Lenkergriffe und Strahl-
schubdüse auf reibungslose Funktion.
Drehen Sie die Lenkergriffe soweit wie möglich
nach rechts und links und kontrollieren Sie, daß
der Abstand zwischen der Strahlschubdüse und
dem Rumpf auf der rechten und linken Seite
gleich ist.
Falls die Steuerung schwer zu bewegen oder
falsch eingestellt ist, lassen Sie sie von einem
Yamaha Vertragshändler warten. Abstand A und B: A=B
GJU01375
Überprüfung und Einstellung des
Gasseilzugs
Kontrollieren, daß der Gasseilzug leicht in die
Ausgangsposition zurückkehrt, und daß das Spiel
sich innerhalb der Herstellerangaben befindet.
1. Den Gashebel drücken und loslassen. Kehrt
der Hebel nicht leicht in die Ausgangsposition
zurück, lassen Sie ihn von einem Yamaha
Ver tragshändler warten.
2. Das Spiel durch Lockern der Gegenmutter 1

und durch Drehen des Stellrings einstellen 2
.
Spiel des Gashebels:
7–10 mm (0,28–0,39 in)
SJU01138
Revisión del cable de la dirección
Compruebe que el manillar y la tobera de pro-
pulsión funcionen con suavidad.
Gire el manillar todo lo que pueda hacia la de-
recha y hacia la izquierda y compruebe que la
distancia entre la tobera de propulsión y el casco
sean iguales en el lado derecho y el izquierdo.
Si la dirección está dura o desajustada, hágala
reparar en un concesionario Yamaha.Distancia A y B: A=B
SJU01375
Revisión y ajuste del cable del
acelerador
Compruebe que el cable del acelerador regre-
sa a su posición inicial con suavidad y que el jue-
go se ajuste a las especificaciones.
1. Apriete y suelte la manilla del acelerador Si
la manilla no retorna con suavidad, hágala
reparar en un concesionario Yamaha.
2. Ajuste el juego libre aflojando la contratuer-
ca 1
y girando el regulador 2
.
Juego de la manilla del acelerador:
7–10 mm (0,28–0,39 in)
A_F1N-80.book Page 26 Thursday, July 19, 2001 9:05 AM

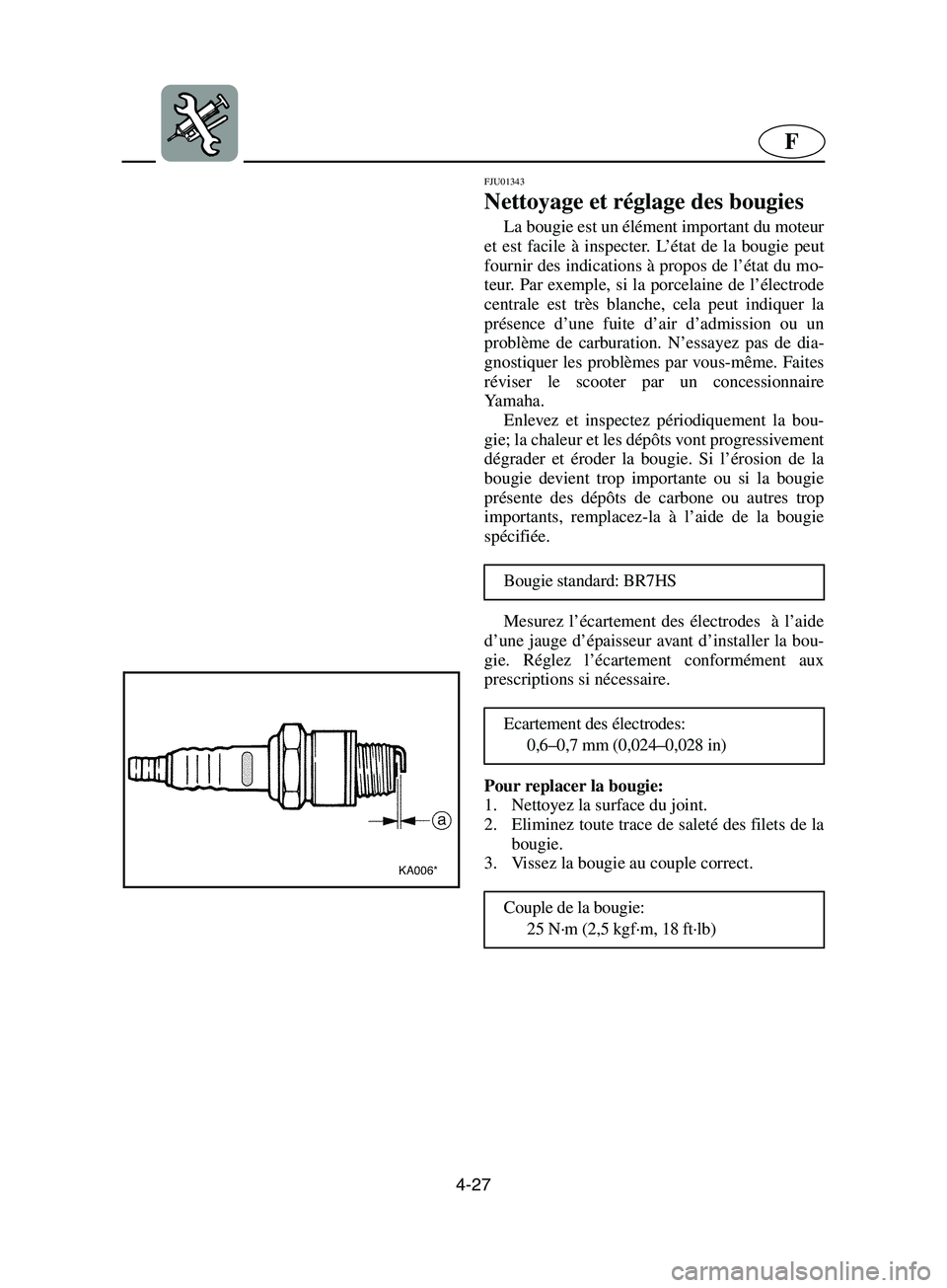

4-27
F
FJU01343
Nettoyage et réglage des bougies
La bougie est un élément important du moteur
et est facile à inspecter. L’état de la bougie peut
fournir des indications à propos de l’état du mo-
teur. Par exemple, si la porcelaine de l’électrode
centrale est très blanche, cela peut indiquer la
présence d’une fuite d’air d’admission ou un
problème de carburation. N’essayez pas de dia-
gnostiquer les problèmes par vous-même. Faites
réviser le scooter par un concessionnaire
Ya m a h a .
Enlevez et inspectez périodiquement la bou-
gie; la chaleur et les dépôts vont progressivement
dégrader et éroder la bougie. Si l’érosion de la
bougie devient trop importante ou si la bougie
présente des dépôts de carbone ou autres trop
importants, remplacez-la à l’aide de la bougie
spécifiée.
Mesurez l’écartement des électrodes à l’aide
d’une jauge d’épaisseur avant d’installer la bou-
gie. Réglez l’écartement conformément aux
prescriptions si nécessaire.
Pour replacer la bougie:
1. Nettoyez la surface du joint.
2. Eliminez toute trace de saleté des filets de la
bougie.
3. Vissez la bougie au couple correct. Bougie standard: BR7HS
Ecartement des électrodes:
0,6–0,7 mm (0,024–0,028 in)
Couple de la bougie:
25 N·m (2,5 kgf·m, 18 ft·lb)
A_F1N-80.book Page 27 Thursday, July 19, 2001 9:05 AM

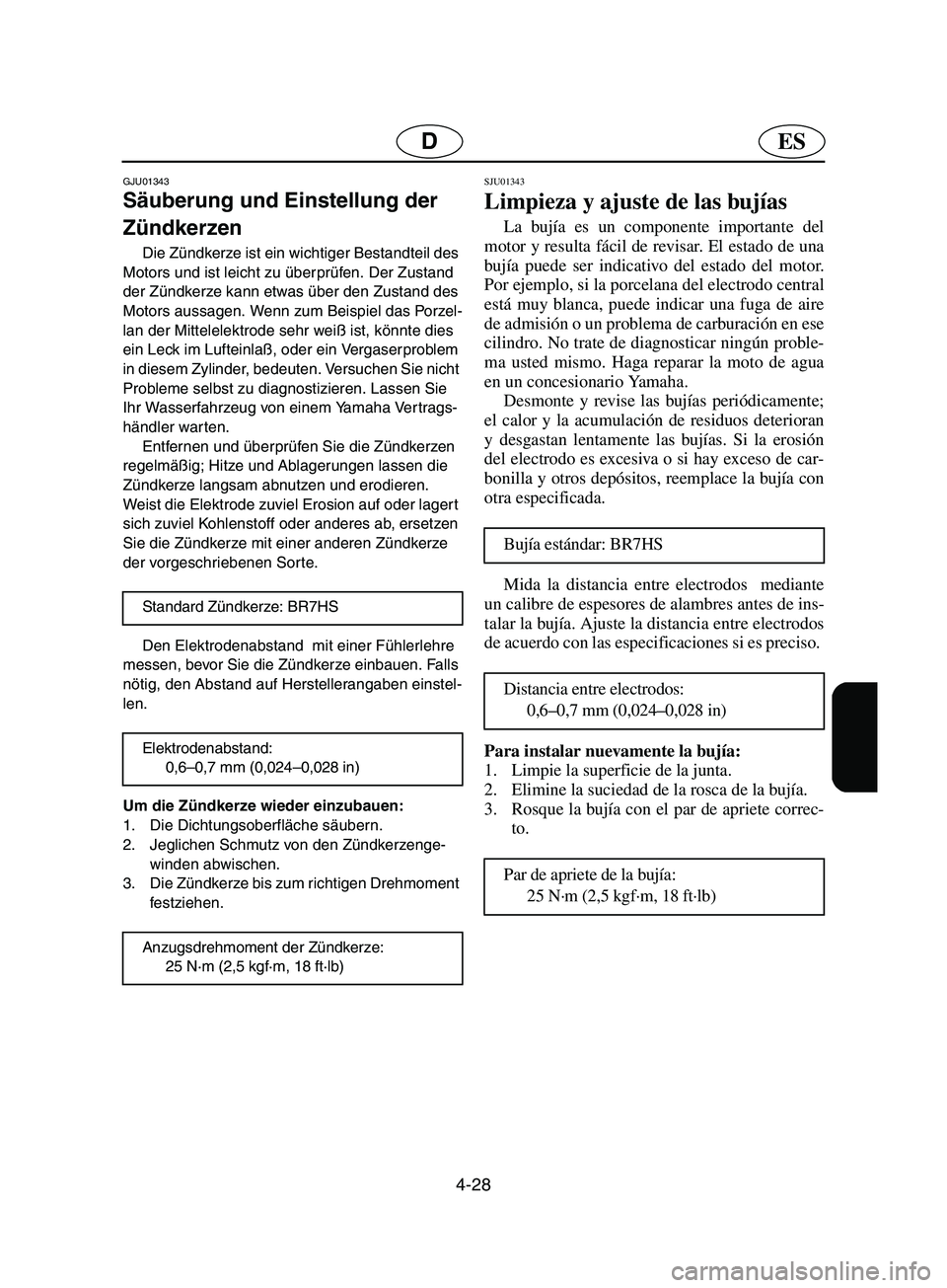

4-28
ESD
GJU01343
Säuberung und Einstellung der
Zündkerzen
Die Zündkerze ist ein wichtiger Bestandteil des
Motors und ist leicht zu überprüfen. Der Zustand
der Zündkerze kann etwas über den Zustand des
Motors aussagen. Wenn zum Beispiel das Porzel-
lan der Mittelelektrode sehr weiß ist, könnte dies
ein Leck im Lufteinlaß, oder ein Vergaserproblem
in diesem Zylinder, bedeuten. Versuchen Sie nicht
Probleme selbst zu diagnostizieren. Lassen Sie
Ihr Wasserfahrzeug von einem Yamaha Vertrags-
händler warten.
Entfernen und überprüfen Sie die Zündkerzen
regelmäßig; Hitze und Ablagerungen lassen die
Zündkerze langsam abnutzen und erodieren.
Weist die Elektrode zuviel Erosion auf oder lagert
sich zuviel Kohlenstoff oder anderes ab, ersetzen
Sie die Zündkerze mit einer anderen Zündkerze
der vorgeschriebenen Sorte.
Den Elektrodenabstand mit einer Fühlerlehre
messen, bevor Sie die Zündkerze einbauen. Falls
nötig, den Abstand auf Herstellerangaben einstel-
len.
Um die Zündkerze wieder einzubauen:
1. Die Dichtungsoberfläche säubern.
2. Jeglichen Schmutz von den Zündkerzenge-
winden abwischen.
3. Die Zündkerze bis zum richtigen Drehmoment
festziehen. Standard Zündkerze: BR7HS
Elektrodenabstand:
0,6–0,7 mm (0,024–0,028 in)
Anzugsdrehmoment der Zündkerze:
25 N·m (2,5 kgf·m, 18 ft·lb)
SJU01343
Limpieza y ajuste de las bujías
La bujía es un componente importante del
motor y resulta fácil de revisar. El estado de una
bujía puede ser indicativo del estado del motor.
Por ejemplo, si la porcelana del electrodo central
está muy blanca, puede indicar una fuga de aire
de admisión o un problema de carburación en ese
cilindro. No trate de diagnosticar ningún proble-
ma usted mismo. Haga reparar la moto de agua
en un concesionario Yamaha.
Desmonte y revise las bujías periódicamente;
el calor y la acumulación de residuos deterioran
y desgastan lentamente las bujías. Si la erosión
del electrodo es excesiva o si hay exceso de car-
bonilla y otros depósitos, reemplace la bujía con
otra especificada.
Mida la distancia entre electrodos mediante
un calibre de espesores de alambres antes de ins-
talar la bujía. Ajuste la distancia entre electrodos
de acuerdo con las especificaciones si es preciso.
Para instalar nuevamente la bujía:
1. Limpie la superficie de la junta.
2. Elimine la suciedad de la rosca de la bujía.
3. Rosque la bujía con el par de apriete correc-
to. Bujía estándar: BR7HS
Distancia entre electrodos:
0,6–0,7 mm (0,024–0,028 in)
Par de apriete de la bujía:
25 N·m (2,5 kgf·m, 18 ft·lb)
A_F1N-80.book Page 28 Thursday, July 19, 2001 9:05 AM

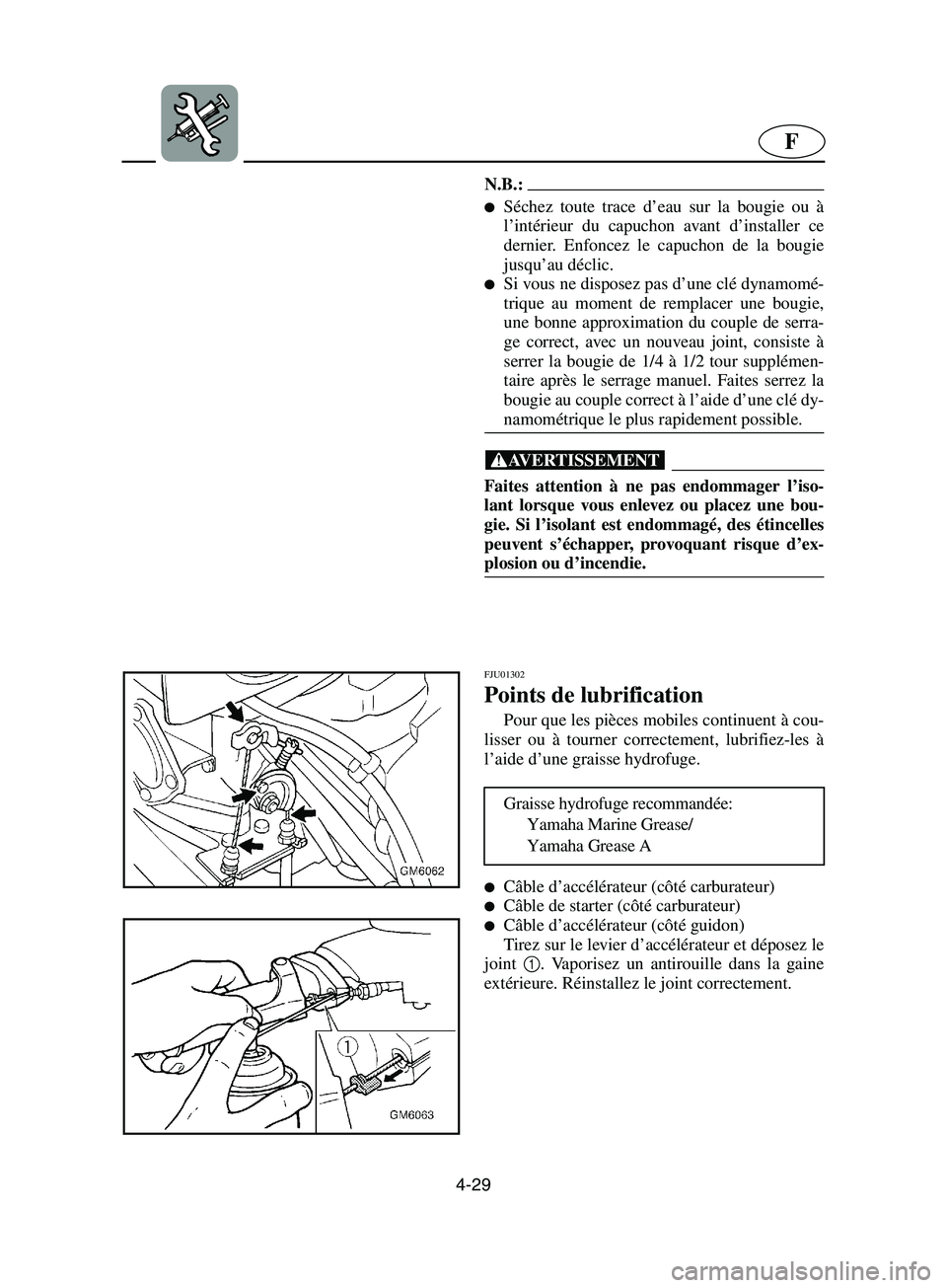

4-29
F
N.B.:@
Séchez toute trace d’eau sur la bougie ou à
l’intérieur du capuchon avant d’installer ce
dernier. Enfoncez le capuchon de la bougie
jusqu’au déclic.

Si vous ne disposez pas d’une clé dynamomé-
trique au moment de remplacer une bougie,
une bonne approximation du couple de serra-
ge correct, avec un nouveau joint, consiste à
serrer la bougie de 1/4 à 1/2 tour supplémen-
taire après le serrage manuel. Faites serrez la
bougie au couple correct à l’aide d’une clé dy-
namométrique le plus rapidement possible.
@
@ Faites attention à ne pas endommager l’iso-
lant lorsque vous enlevez ou placez une bou-
gie. Si l’isolant est endommagé, des étincelles
peuvent s’échapper, provoquant risque d’ex-
plosion ou d’incendie.
@
FJU01302
Points de lubrification
Pour que les pièces mobiles continuent à cou-
lisser ou à tourner correctement, lubrifiez-les à
l’aide d’une graisse hydrofuge.

Câble d’accélérateur (côté carburateur)

Câble de starter (côté carburateur)

Câble d’accélérateur (côté guidon)
Tirez sur le levier d’accélérateur et déposez le
joint 1. Vaporisez un antirouille dans la gaine
extérieure. Réinstallez le joint correctement. Graisse hydrofuge recommandée:
Yamaha Marine Grease/
Yamaha Grease A
A_F1N-80.book Page 29 Thursday, July 19, 2001 9:05 AM
