YAMAHA SUPERJET 2002 Manual de utilização (in Portuguese)

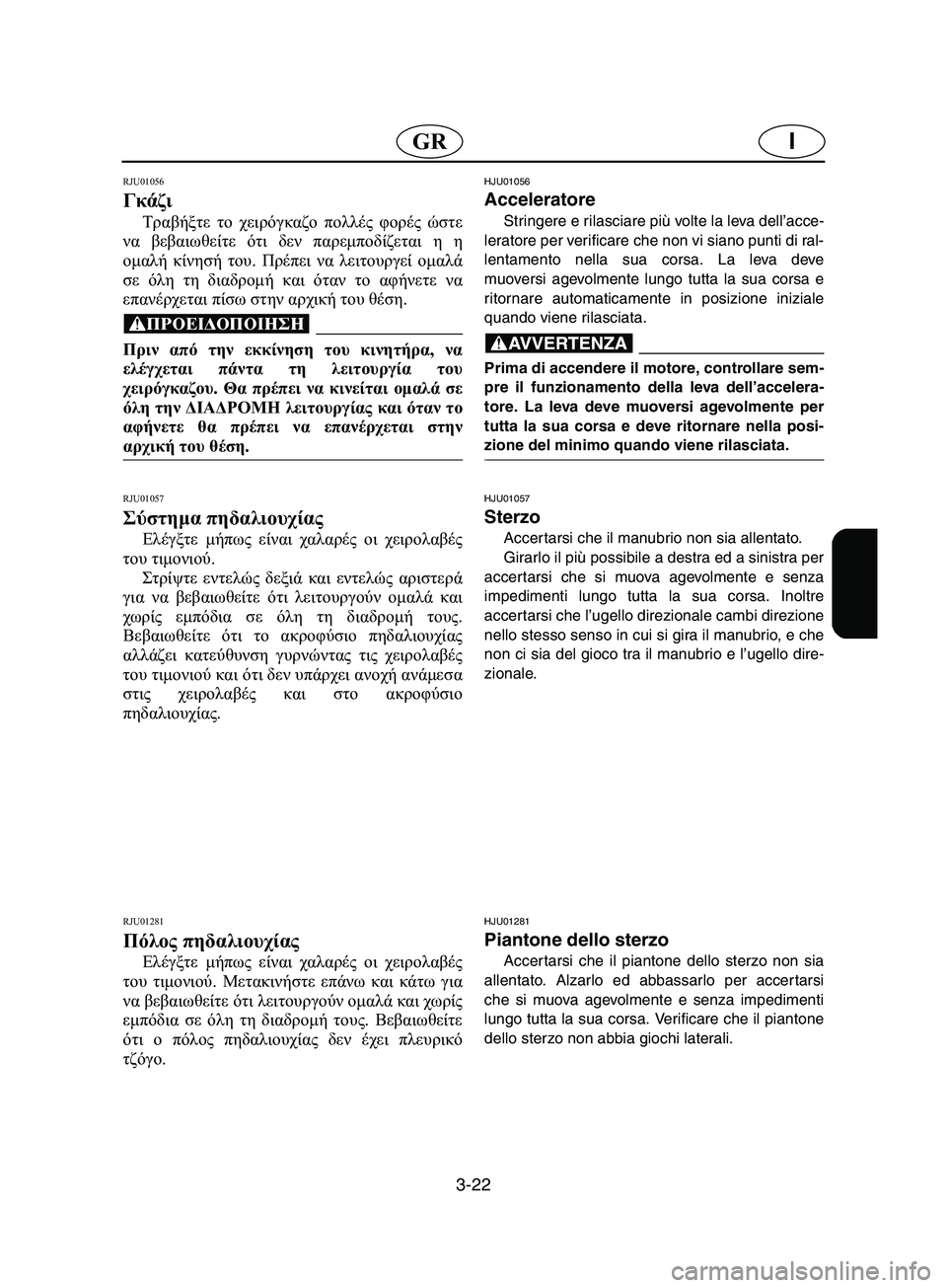

3-22
IGR
RJU01056
Γκάζι
Τραβήξτε το χειρόγκαζο πολλές φορές ώστε
να βεβαιωθείτε ότι δεν παρεμποδίζεται η η
ομαλή κίνησή του. Πρέπει να λειτουργεί ομαλά
σε όλη τη διαδρομή και όταν το αφήνετε να
επανέρχεται πίσω στην αρχική του θέση.
@ Πριν από την εκκίνηση του κινητήρα, να
ελέγχεται πάντα τη λειτουργία του
χειρόγκαζου. Θα πρέπει να κινείται ομαλά σε
όλη την ΔΙΑΔΡΟΜΗ λειτουργίας και όταν το
αφήνετε θα πρέπει να επανέρχεται στην
αρχική του θέση.
@
RJU01057
Σύστημα πηδαλιουχίας
Ελέγξτε μήπως είναι χαλαρές οι χειρολαβές
του τιμονιού.
Στρίψτε εντελώς δεξιά και εντελώς αριστερά
για να βεβαιωθείτε ότι λειτουργούν ομαλά και
χωρίς εμπόδια σε όλη τη διαδρομή τους.
Βεβαιωθείτε ότι το ακροφύσιο πηδαλιουχίας
αλλάζει κατεύθυνση γυρνώντας τις χειρολαβές
του τιμονιού και ότι δεν υπάρχει ανοχή ανάμεσα
στις χειρολαβές και στο ακροφύσιο
πηδαλιουχίας.
RJU01281
Πόλος πηδαλιουχίας
Ελέγξτε μήπως είναι χαλαρές οι χειρολαβές
του τιμονιού. Μετακινήστε επάνω και κάτω για
να βεβαιωθείτε ότι λειτουργούν ομαλά και χωρίς
εμπόδια σε όλη τη διαδρομή τους. Βεβαιωθείτε
ότι ο πόλος πηδαλιουχίας δεν έχει πλευρικό
τζόγο.
HJU01056
Acceleratore
Stringere e rilasciare più volte la leva dell’acce-
leratore per verificare che non vi siano punti di ral-
lentamento nella sua corsa. La leva deve
muoversi agevolmente lungo tutta la sua corsa e
ritornare automaticamente in posizione iniziale
quando viene rilasciata.
@ Prima di accendere il motore, controllare sem-
pre il funzionamento della leva dell’accelera-
tore. La leva deve muoversi agevolmente per
tutta la sua corsa e deve ritornare nella posi-
zione del minimo quando viene rilasciata.
@
HJU01057
Sterzo
Accertarsi che il manubrio non sia allentato.
Girarlo il più possibile a destra ed a sinistra per
accertarsi che si muova agevolmente e senza
impedimenti lungo tutta la sua corsa. Inoltre
accertarsi che l’ugello direzionale cambi direzione
nello stesso senso in cui si gira il manubrio, e che
non ci sia del gioco tra il manubrio e l’ugello dire-
zionale.
HJU01281
Piantone dello sterzo
Accertarsi che il piantone dello sterzo non sia
allentato. Alzarlo ed abbassarlo per accertarsi
che si muova agevolmente e senza impedimenti
lungo tutta la sua corsa. Verificare che il piantone
dello sterzo non abbia giochi laterali.
B_F1N-80.book Page 22 Thursday, July 19, 2001 9:40 AM

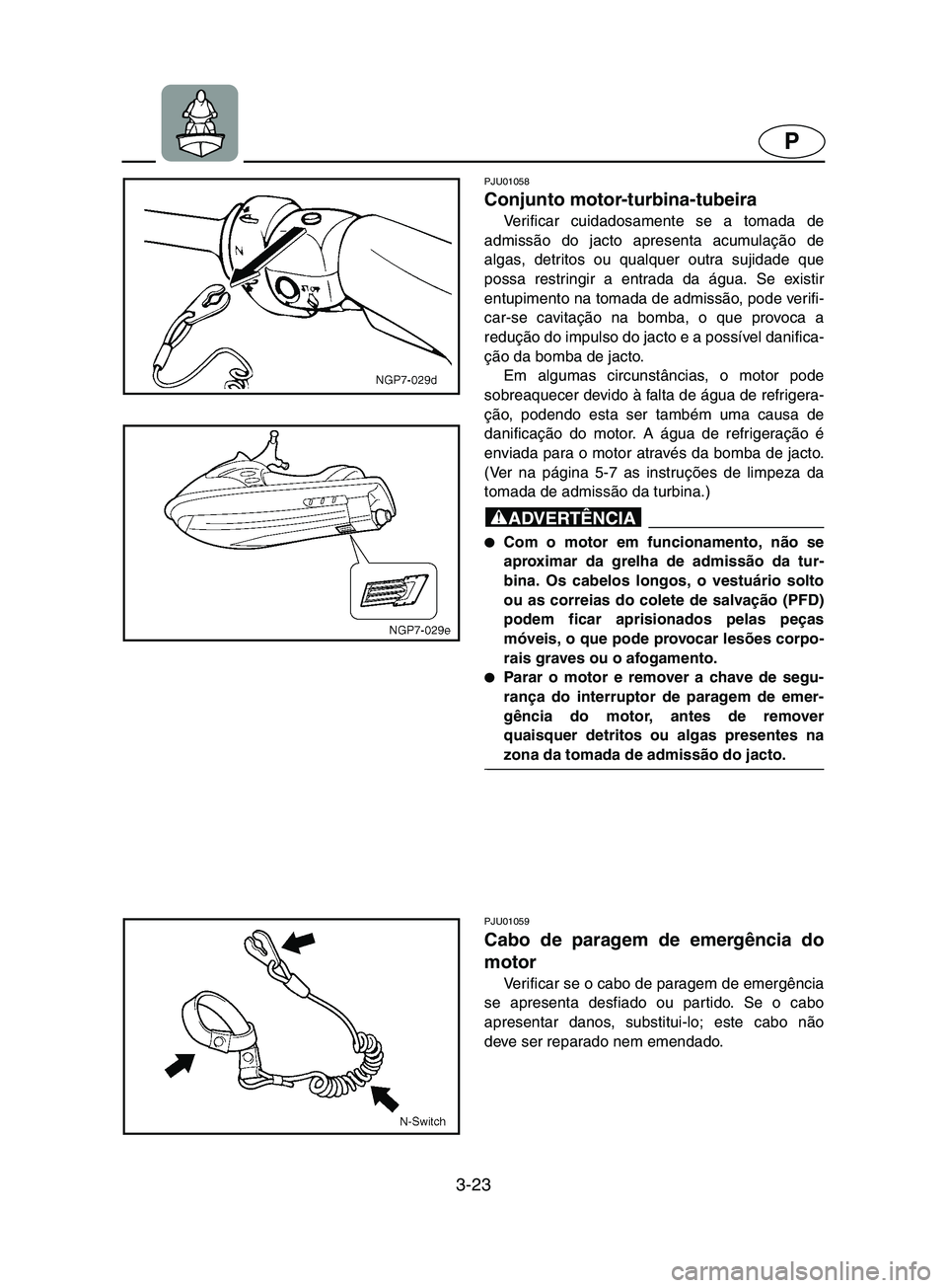

3-23
P
PJU01058
Conjunto motor-turbina-tubeira
Verificar cuidadosamente se a tomada de
admissão do jacto apresenta acumulação de
algas, detritos ou qualquer outra sujidade que
possa restringir a entrada da água. Se existir
entupimento na tomada de admissão, pode verifi-
car-se cavitação na bomba, o que provoca a
redução do impulso do jacto e a possível danifica-
ção da bomba de jacto.
Em algumas circunstâncias, o motor pode
sobreaquecer devido à falta de água de refrigera-
ção, podendo esta ser também uma causa de
danificação do motor. A água de refrigeração é
enviada para o motor através da bomba de jacto.
(Ver na página 5-7 as instruções de limpeza da
tomada de admissão da turbina.)
@
Com o motor em funcionamento, não se
aproximar da grelha de admissão da tur-
bina. Os cabelos longos, o vestuário solto
ou as correias do colete de salvação (PFD)
podem ficar aprisionados pelas peças
móveis, o que pode provocar lesões corpo-
rais graves ou o afogamento.

Parar o motor e remover a chave de segu-
rança do interruptor de paragem de emer-
gência do motor, antes de remover
quaisquer detritos ou algas presentes na
zona da tomada de admissão do jacto.
@
PJU01059
Cabo de paragem de emergência do
motor
Verificar se o cabo de paragem de emergência
se apresenta desfiado ou partido. Se o cabo
apresentar danos, substitui-lo; este cabo não
deve ser reparado nem emendado.
B_F1N-80.book Page 23 Thursday, July 19, 2001 9:40 AM

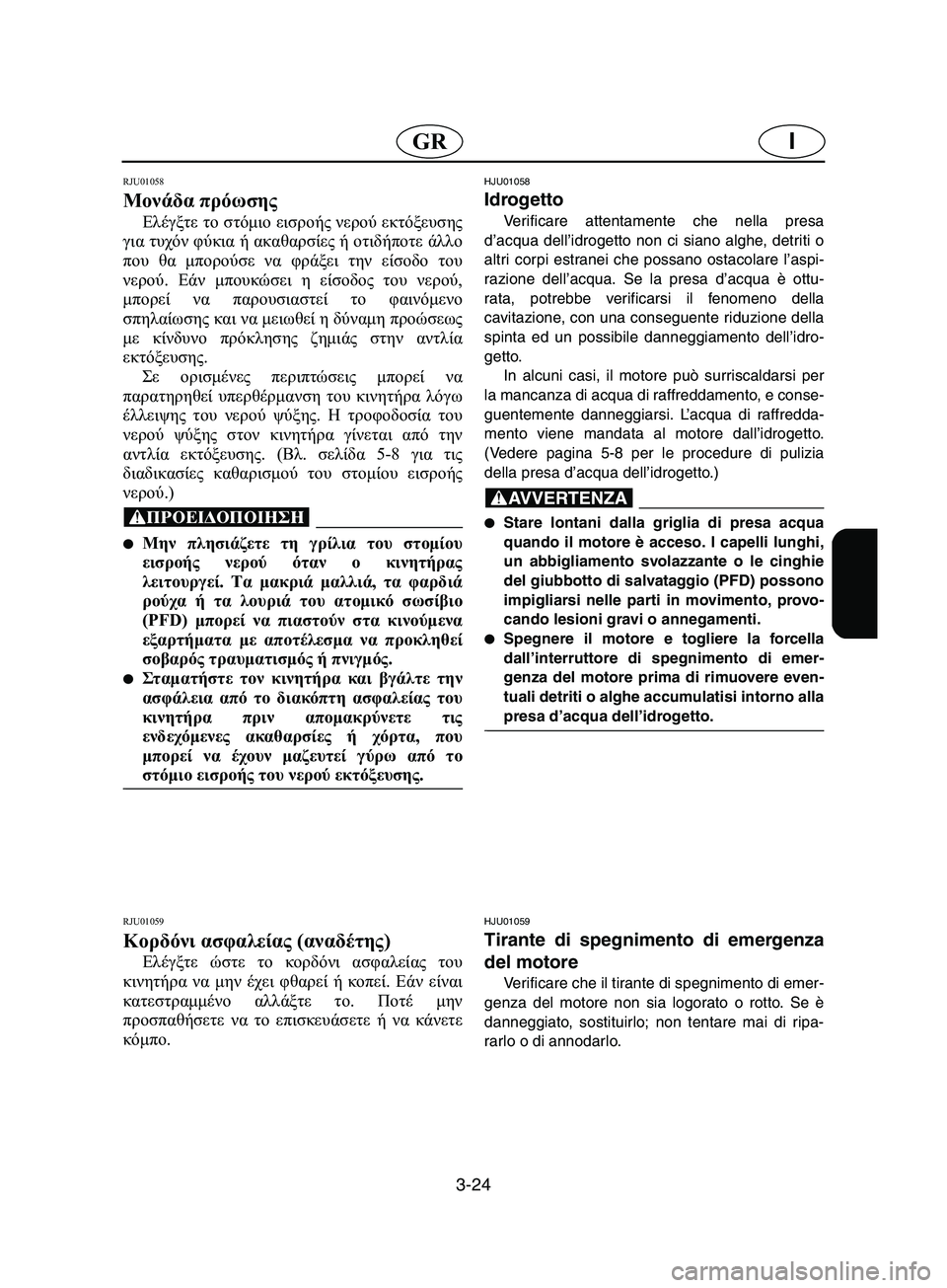

3-24
IGR
RJU01058
Μονάδα πρόωσης
Ελέγξτε το στόμιο εισροής νερού εκτόξευσης
για τυχόν φύκια ή ακαθαρσίες ή οτιδήποτε άλλο
που θα μπορούσε να φράξει την είσοδο του
νερού. Εάν μπουκώσει η είσοδος του νερού,
μπορεί να παρουσιαστεί το φαινόμενο
σπηλαίωσης και να μειωθεί η δύναμη προώσεως
με κίνδυνο πρόκλησης ζημιάς στην αντλία
εκτόξευσης.
Σε ορισμένες περιπτώσεις μπορεί να
παρατηρηθεί υπερθέρμανση του κινητήρα λόγω
έλλειψης του νερού ψύξης. Η τροφοδοσία του
νερού ψύξης στον κινητήρα γίνεται από την
αντλία εκτόξευσης. (Βλ. σελίδα 5-8 για τις
διαδικασίες καθαρισμού του στομίου εισροής
νερού.)
@
Μην πλησιάζετε τη γρίλια του στομίου
εισροής νερού όταν ο κινητήρας
λειτουργεί. Τα μακριά μαλλιά, τα φαρδιά
ρούχα ή τα λουριά του ατομικό σωσίβιο
(PFD) μπορεί να πιαστούν στα κινούμενα
εξαρτήματα με αποτέλεσμα να προκληθεί
σοβαρός τραυματισμός ή πνιγμός.

Σταματήστ ε τον κινητήρα και βγάλτε την
ασφάλεια από το διακόπτη ασφαλείας του
κινητήρα πριν απομακρύνετε τις
ενδεχόμενες ακαθαρσίες ή χόρτα, που
μπορεί να έχουν μαζευτεί γύρω από το
στόμιο εισροής του νερού εκτόξευσης.
@
RJU01059
Κορδόνι ασφαλείας (αναδέτης)
Ελέγξτε ώστε το κορδόνι ασφαλείας του
κινητήρα να μην έχει φθαρεί ή κοπεί. Εάν είναι
κατεστραμμένο αλλάξτε το. Ποτέ μην
προσπαθήσετε να το επισκευάσετε ή να κάνετε
κόμπο.
HJU01058
Idrogetto
Verificare attentamente che nella presa
d’acqua dell’idrogetto non ci siano alghe, detriti o
altri corpi estranei che possano ostacolare l’aspi-
razione dell’acqua. Se la presa d’acqua è ottu-
rata, potrebbe verificarsi il fenomeno della
cavitazione, con una conseguente riduzione della
spinta ed un possibile danneggiamento dell’idro-
getto.
In alcuni casi, il motore può surriscaldarsi per
la mancanza di acqua di raffreddamento, e conse-
guentemente danneggiarsi. L’acqua di raffredda-
mento viene mandata al motore dall’idrogetto.
(Vedere pagina 5-8 per le procedure di pulizia
della presa d’acqua dell’idrogetto.)
@
Stare lontani dalla griglia di presa acqua
quando il motore è acceso. I capelli lunghi,
un abbigliamento svolazzante o le cinghie
del giubbotto di salvataggio (PFD) possono
impigliarsi nelle parti in movimento, provo-
cando lesioni gravi o annegamenti.

Spegnere il motore e togliere la forcella
dall’interruttore di spegnimento di emer-
genza del motore prima di rimuovere even-
tuali detriti o alghe accumulatisi intorno alla
presa d’acqua dell’idrogetto.
@
HJU01059
Tirante di spegnimento di emergenza
del motore
Verificare che il tirante di spegnimento di emer-
genza del motore non sia logorato o rotto. Se è
danneggiato, sostituirlo; non tentare mai di ripa-
rarlo o di annodarlo.
B_F1N-80.book Page 24 Thursday, July 19, 2001 9:40 AM

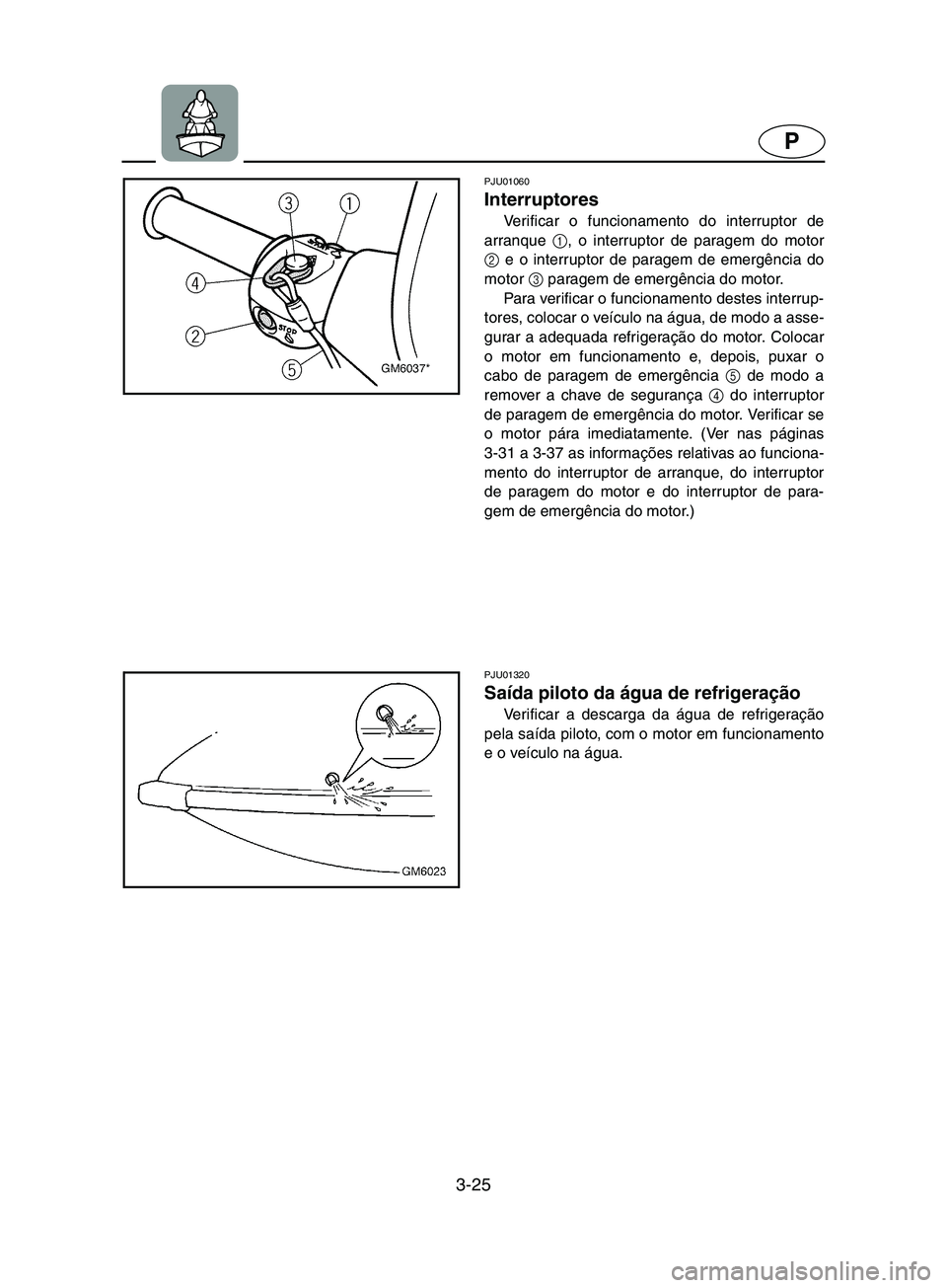

3-25
P
PJU01060
Interruptores
Verificar o funcionamento do interruptor de
arranque 1
, o interruptor de paragem do motor
2
e o interruptor de paragem de emergência do
motor 3
paragem de emergência do motor.
Para verificar o funcionamento destes interrup-
tores, colocar o veículo na água, de modo a asse-
gurar a adequada refrigeração do motor. Colocar
o motor em funcionamento e, depois, puxar o
cabo de paragem de emergência 5
de modo a
remover a chave de segurança 4
do interruptor
de paragem de emergência do motor. Verificar se
o motor pára imediatamente. (Ver nas páginas
3-31 a 3-37 as informações relativas ao funciona-
mento do interruptor de arranque, do interruptor
de paragem do motor e do interruptor de para-
gem de emergência do motor.)
PJU01320
Saída piloto da água de refrigeração
Verificar a descarga da água de refrigeração
pela saída piloto, com o motor em funcionamento
e o veículo na água.
B_F1N-80.book Page 25 Thursday, July 19, 2001 9:40 AM

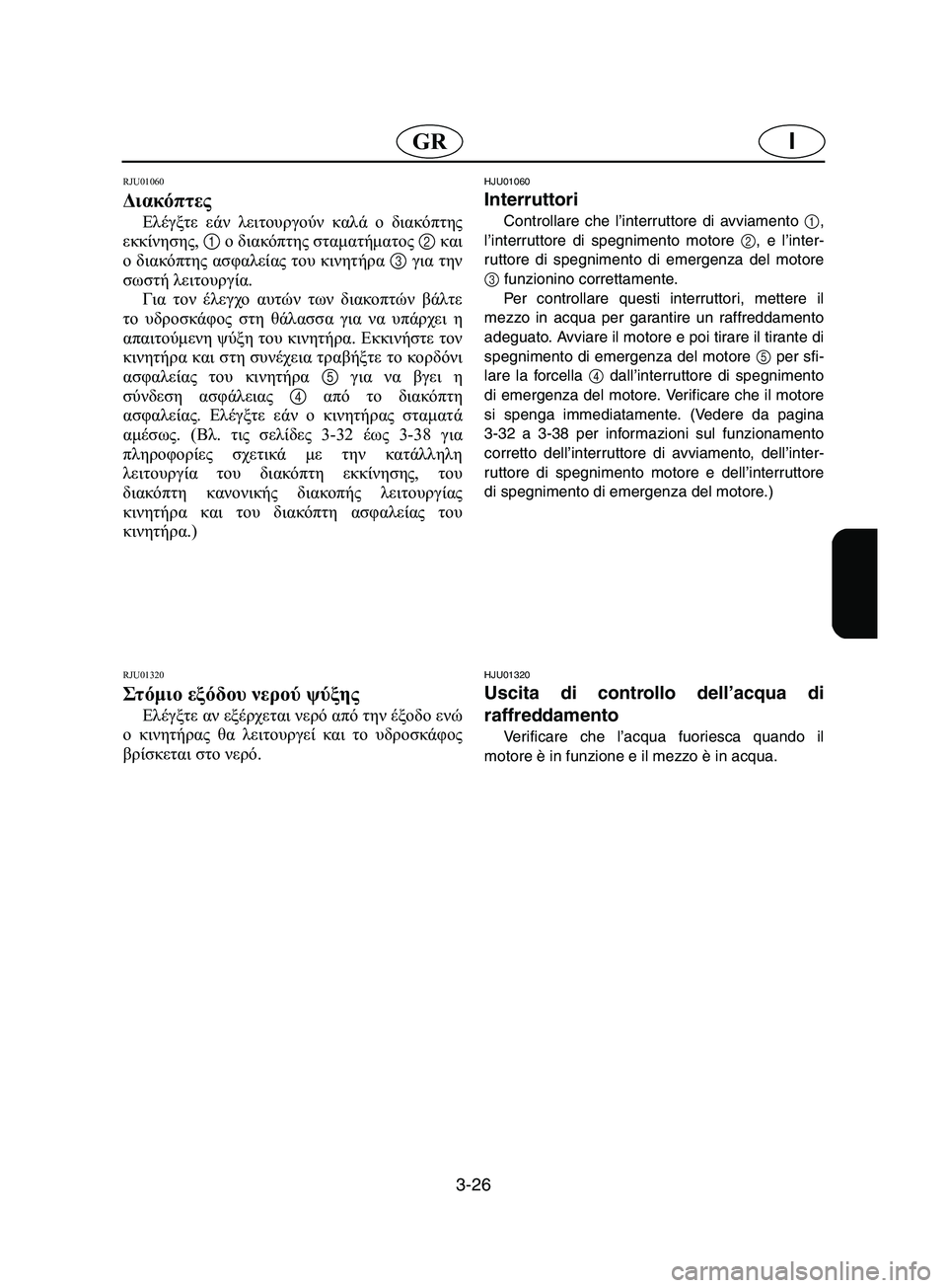

3-26
IGR
RJU01060
Διακόπτες
Ελέγξτε εάν λειτουργούν καλά ο διακόπτης
εκκίνησης, 1 ο διακόπτης σταματήματος 2 και
ο διακόπτης ασφαλείας του κινητήρα 3 για την
σωστή λειτουργία.
Για τον έλεγχο αυτών των διακοπτών βάλτε
το υδροσκάφος στη θάλασσα για να υπάρχει η
απαιτούμενη ψύξη του κινητήρα. Εκκινήστε τον
κινητήρα και στη συνέχεια τραβήξτε το κορδόνι
ασφαλείας του κινητήρα 5 για να βγει η
σύνδεση ασφάλειας 4 από το διακόπτη
ασφαλείας. Ελέγξτε εάν ο κινητήρας σταματά
αμέσως. (Βλ. τις σελίδες 3-32 έως 3-38 για
πληροφορίες σχετικά με την κατάλληλη
λειτουργία του διακόπτη εκκίνησης, του
διακόπτη κανονικής διακοπής λειτουργίας
κινητήρα και του διακόπτη ασφαλείας του
κινητήρα.)
RJU01320
Στόμ ιο εξόδου νερού ψύξης
Ελέγξτε αν εξέρχεται νερό από την έξοδο ενώ
ο κινητήρας θα λειτουργεί και το υδροσκάφος
βρίσκεται στο νερό.
HJU01060
Interruttori
Controllare che l’interruttore di avviamento
1,
l’interruttore di spegnimento motore 2, e l’inter-
ruttore di spegnimento di emergenza del motore
3 funzionino correttamente.
Per controllare questi interruttori, mettere il
mezzo in acqua per garantire un raffreddamento
adeguato. Avviare il motore e poi tirare il tirante di
spegnimento di emergenza del motore 5 per sfi-
lare la forcella 4 dall’interruttore di spegnimento
di emergenza del motore. Verificare che il motore
si spenga immediatamente. (Vedere da pagina
3-32 a 3-38 per informazioni sul funzionamento
corretto dell’interruttore di avviamento, dell’inter-
ruttore di spegnimento motore e dell’interruttore
di spegnimento di emergenza del motore.)
HJU01320
Uscita di controllo dell’acqua di
raffreddamento
Verificare che l’acqua fuoriesca quando il
motore è in funzione e il mezzo è in acqua.
B_F1N-80.book Page 26 Thursday, July 19, 2001 9:40 AM

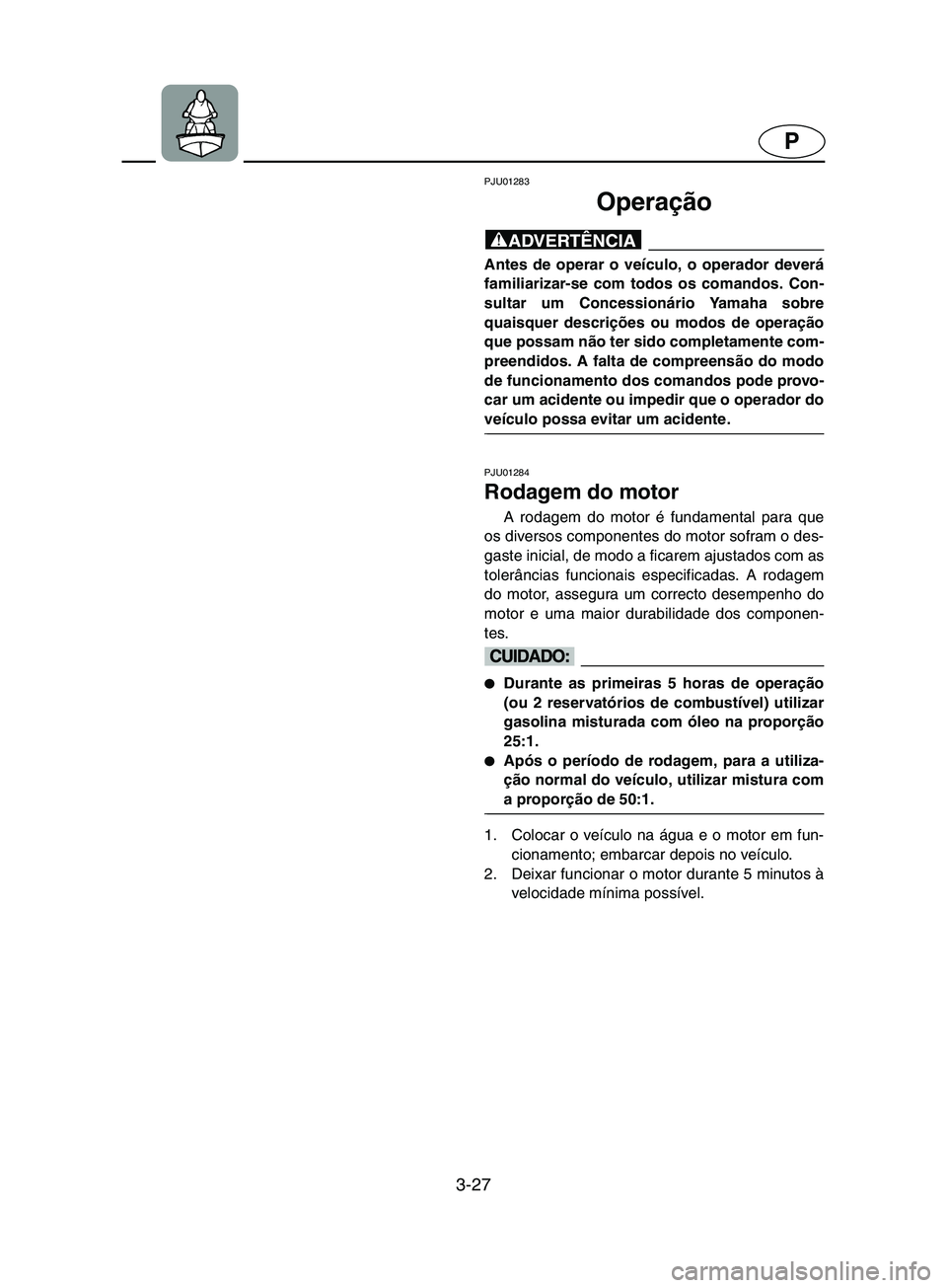

3-27
P
PJU01283
Operação
@ Antes de operar o veículo, o operador deverá
familiarizar-se com todos os comandos. Con-
sultar um Concessionário Yamaha sobre
quaisquer descrições ou modos de operação
que possam não ter sido completamente com-
preendidos. A falta de compreensão do modo
de funcionamento dos comandos pode provo-
car um acidente ou impedir que o operador do
veículo possa evitar um acidente.
@
PJU01284
Rodagem do motor
A rodagem do motor é fundamental para que
os diversos componentes do motor sofram o des-
gaste inicial, de modo a ficarem ajustados com as
tolerâncias funcionais especificadas. A rodagem
do motor, assegura um correcto desempenho do
motor e uma maior durabilidade dos componen-
tes.
@
Durante as primeiras 5 horas de operação
(ou 2 reservatórios de combustível) utilizar
gasolina misturada com óleo na proporção
25:1.

Após o período de rodagem, para a utiliza-
ção normal do veículo, utilizar mistura com
a proporção de 50:1.
@
1. Colocar o veículo na água e o motor em fun-
cionamento; embarcar depois no veículo.
2. Deixar funcionar o motor durante 5 minutos à
velocidade mínima possível.
B_F1N-80.book Page 27 Thursday, July 19, 2001 9:40 AM

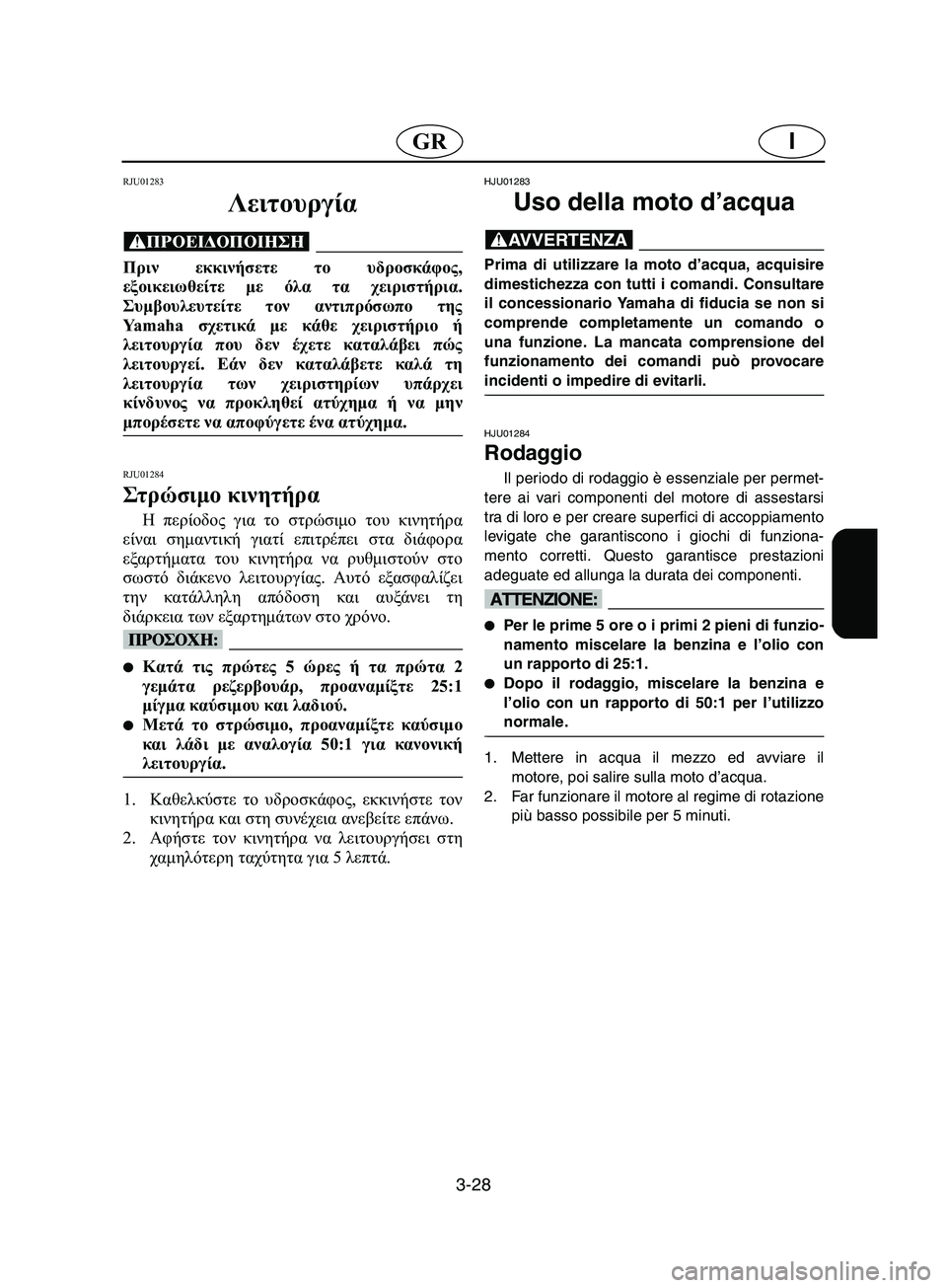

3-28
IGR
RJU01283
Λειτουργία
@ Πριν εκκινήσετε το υδροσκάφος,
εξοικειωθείτε με όλα τα χειριστήρια.
Συμβουλευτείτε τον αντιπρόσωπο της
Ya m a h a σχετικά με κάθε χειριστήριο ή
λειτουργία που δεν έχετε καταλάβει πώς
λειτουργεί. Εάν δεν καταλάβετε καλά τη
λειτουργία των χειριστηρίων υπάρχει
κίνδυνος να προκληθεί ατύχημα ή να μην
μπορέσετε να αποφύγετε ένα ατύχημα.
@
RJU01284
Στ ρώ σιμ ο κινητήρα
Η περίοδος για το στρώσιμο του κινητήρα
είναι σημαντική γιατί επιτρέπει στα διάφορα
εξαρτήματα του κινητήρα να ρυθμιστούν στο
σωστό διάκενο λειτουργίας. Αυτό εξασφαλίζει
την κατάλληλη απόδοση και αυξάνει τη
διάρκεια των εξαρτημάτων στο χρόνο.
@
Κατά τις πρώτες 5 ώρες ή τα πρώτα 2
γεμάτα ρεζερβουάρ, προαναμίξτε 25:1
μίγμα καύσιμου και λαδιού.

Μετά το στρώσιμο, προαναμίξτε καύσιμο
και λάδι με αναλογία 50:1 για κανονική
λειτουργία.
@
1.Καθελκύστε το υδροσκάφος, εκκινήστε τον
κινητήρα και στη συνέχεια ανεβείτε επάνω.
2.Αφήστε τον κινητήρα να λειτουργήσει στη
χαμηλότερη ταχύτητα για 5 λεπτά.
HJU01283
Uso della moto d’acqua
@ Prima di utilizzare la moto d’acqua, acquisire
dimestichezza con tutti i comandi. Consultare
il concessionario Yamaha di fiducia se non si
comprende completamente un comando o
una funzione. La mancata comprensione del
funzionamento dei comandi può provocare
incidenti o impedire di evitarli.
@
HJU01284
Rodaggio
Il periodo di rodaggio è essenziale per permet-
tere ai vari componenti del motore di assestarsi
tra di loro e per creare superfici di accoppiamento
levigate che garantiscono i giochi di funziona-
mento corretti. Questo garantisce prestazioni
adeguate ed allunga la durata dei componenti.
@
Per le prime 5 ore o i primi 2 pieni di funzio-
namento miscelare la benzina e l’olio con
un rapporto di 25:1.

Dopo il rodaggio, miscelare la benzina e
l’olio con un rapporto di 50:1 per l’utilizzo
normale.
@
1. Mettere in acqua il mezzo ed avviare il
motore, poi salire sulla moto d’acqua.
2. Far funzionare il motore al regime di rotazione
più basso possibile per 5 minuti.
B_F1N-80.book Page 28 Thursday, July 19, 2001 9:40 AM

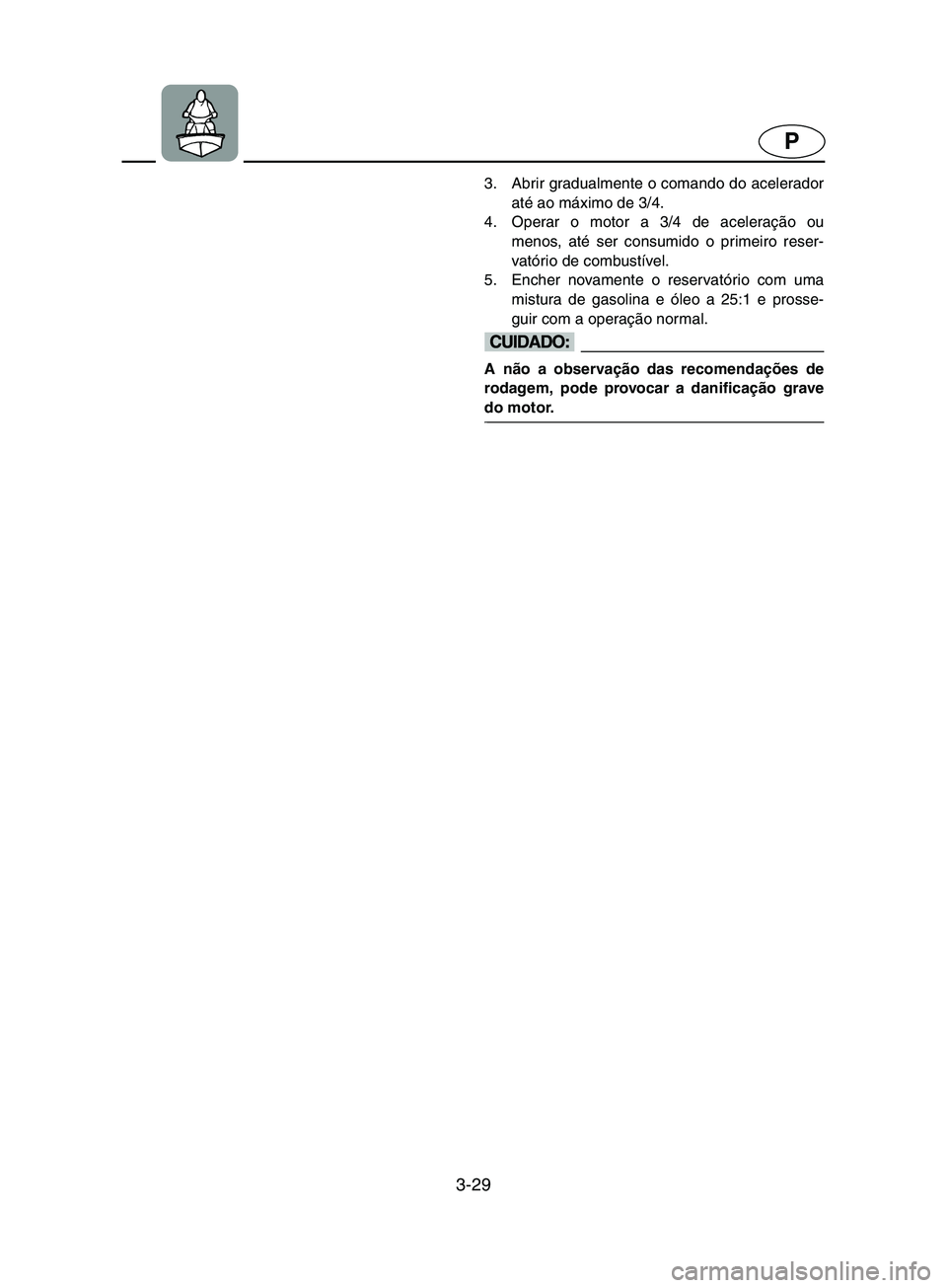

3-29
P
3. Abrir gradualmente o comando do acelerador
até ao máximo de 3/4.
4. Operar o motor a 3/4 de aceleração ou
menos, até ser consumido o primeiro reser-
vatório de combustível.
5. Encher novamente o reservatório com uma
mistura de gasolina e óleo a 25:1 e prosse-
guir com a operação normal.
@ A não a observação das recomendações de
rodagem, pode provocar a danificação grave
do motor.
@
B_F1N-80.book Page 29 Thursday, July 19, 2001 9:40 AM

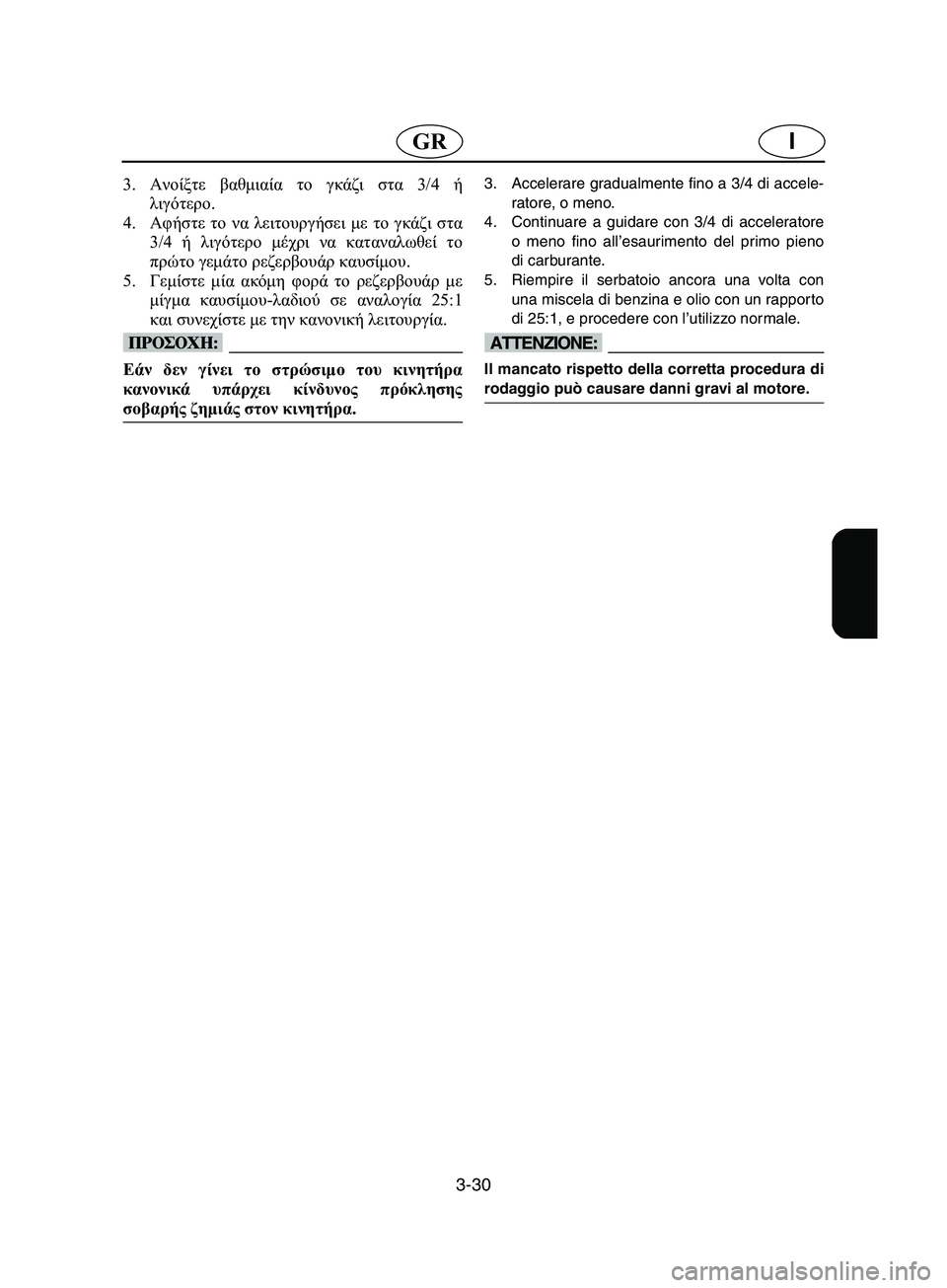

3-30
IGR
3.Ανοίξτε βαθμιαία το γκάζι στα 3/4 ή
λιγότερο.
4.Αφήστε το να λειτουργήσει με το γκάζι στα
3/4 ή λιγότερο μέχρι να καταναλωθεί το
πρώτο γεμάτο ρεζερβουάρ καυσίμου.
5.Γεμίστε μία ακόμη φορά το ρεζερβουάρ με
μίγμα καυσίμου-λαδιού σε αναλογία 25:1
και συνεχίστε με την κανονική λειτουργία.
@ Εάν δεν γίνει το στρώσιμο του κινητήρα
κανονικά υπάρχει κίνδυνος πρόκλησης
σοβαρής ζημιάς στον κινητήρα.
@
3. Accelerare gradualmente fino a 3/4 di accele-
ratore, o meno.
4. Continuare a guidare con 3/4 di acceleratore
o meno fino all’esaurimento del primo pieno
di carburante.
5. Riempire il serbatoio ancora una volta con
una miscela di benzina e olio con un rapporto
di 25:1, e procedere con l’utilizzo normale.
@ Il mancato rispetto della corretta procedura di
rodaggio può causare danni gravi al motore.
@
B_F1N-80.book Page 30 Thursday, July 19, 2001 9:40 AM

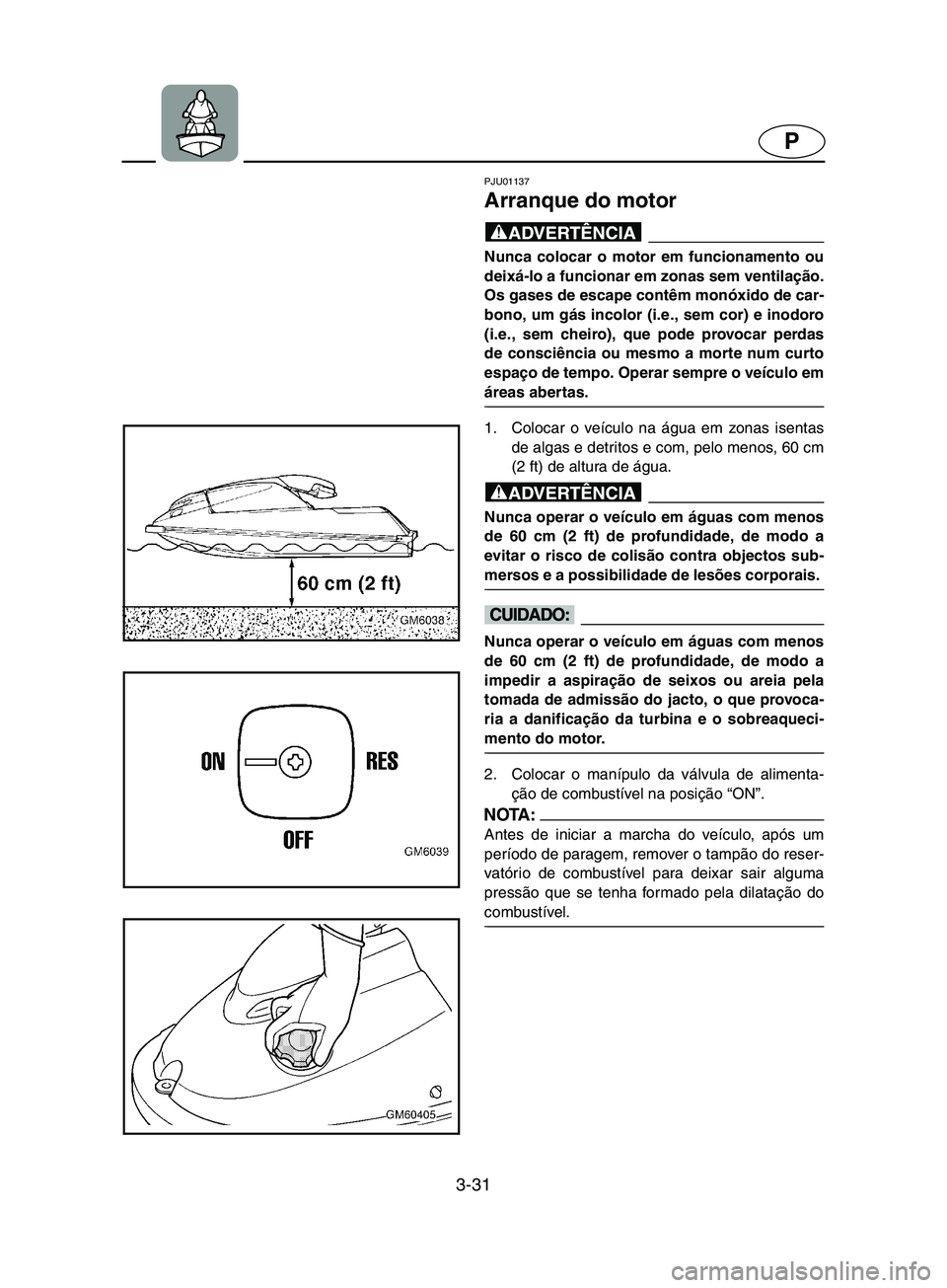

3-31
P
PJU01137
Arranque do motor
@ Nunca colocar o motor em funcionamento ou
deixá-lo a funcionar em zonas sem ventilação.
Os gases de escape contêm monóxido de car-
bono, um gás incolor (i.e., sem cor) e inodoro
(i.e., sem cheiro), que pode provocar perdas
de consciência ou mesmo a morte num curto
espaço de tempo. Operar sempre o veículo em
áreas abertas.
@
1. Colocar o veículo na água em zonas isentas
de algas e detritos e com, pelo menos, 60 cm
(2 ft) de altura de água.
@ Nunca operar o veículo em águas com menos
de 60 cm (2 ft) de profundidade, de modo a
evitar o risco de colisão contra objectos sub-
mersos e a possibilidade de lesões corporais.
@
@ Nunca operar o veículo em águas com menos
de 60 cm (2 ft) de profundidade, de modo a
impedir a aspiração de seixos ou areia pela
tomada de admissão do jacto, o que provoca-
ria a danificação da turbina e o sobreaqueci-
mento do motor.
@
2. Colocar o manípulo da válvula de alimenta-
ção de combustível na posição “ON”.
NOTA :@ Antes de iniciar a marcha do veículo, após um
período de paragem, remover o tampão do reser-
vatório de combustível para deixar sair alguma
pressão que se tenha formado pela dilatação do
combustível.
@
B_F1N-80.book Page 31 Thursday, July 19, 2001 9:40 AM
