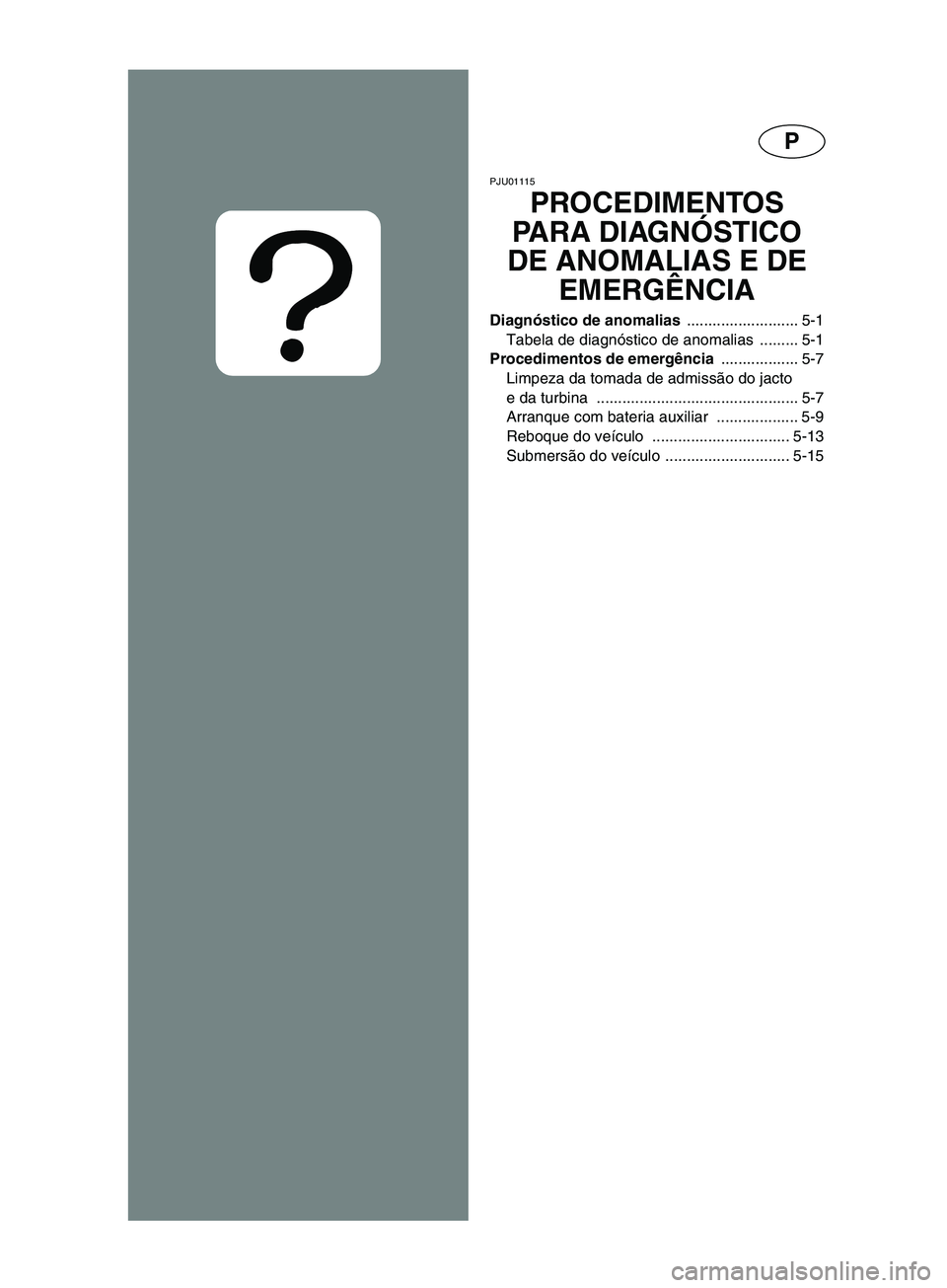

PROCEDIMENTOS
PARA DIAGNÓSTICO
DE ANOMALIAS E DE
EMERGÊNCIA
Diagnóstico de anomalias .......................... 5-1
Tabela de diagnóstico de anomalias ......... 5-1
Procedimentos de emergência .................. 5-7
Limpeza da tomada de admissão do jacto
e da turbina ............................................... 5-7
Arranque com bateria auxiliar ................... 5-9
Reboque do veículo ................................ 5-13
Submersão do veículo ............................. 5-15
B_F1N-80.book Page 1 Thursday, July 19, 2001 9:40 AM

IGR
5
RJU01115
ΑΝΤΙΜΕΤΩΠΙΣΗ
ΠΡΟΒΛΗΜΑΤΩΝ ΚΑΙ
ΕΚΤΑΚΤΕΣ
ΕΠΕΜΒΑΣΕΙΣ
Αντιμετώπιση προβλημάτων
..................... 5-3
Πίνακας αντιμετώπισης προβλημάτων ..... 5-3
Έκτακτες επεμβάσεις ................................. 5-8
Καθαρισμός του στομίου εισροής νερού
εκτόξευσης και της πτερωτής ................... 5-8
Φόρτιση μπαταρίας με καλώδια από άλλη
μπαταρία ................................................. 5-10
Ρυμούλκηση του υδροσκάφους .............. 5-14
Βύθιση του υδροσκάφους ....................... 5-16
HJU01115

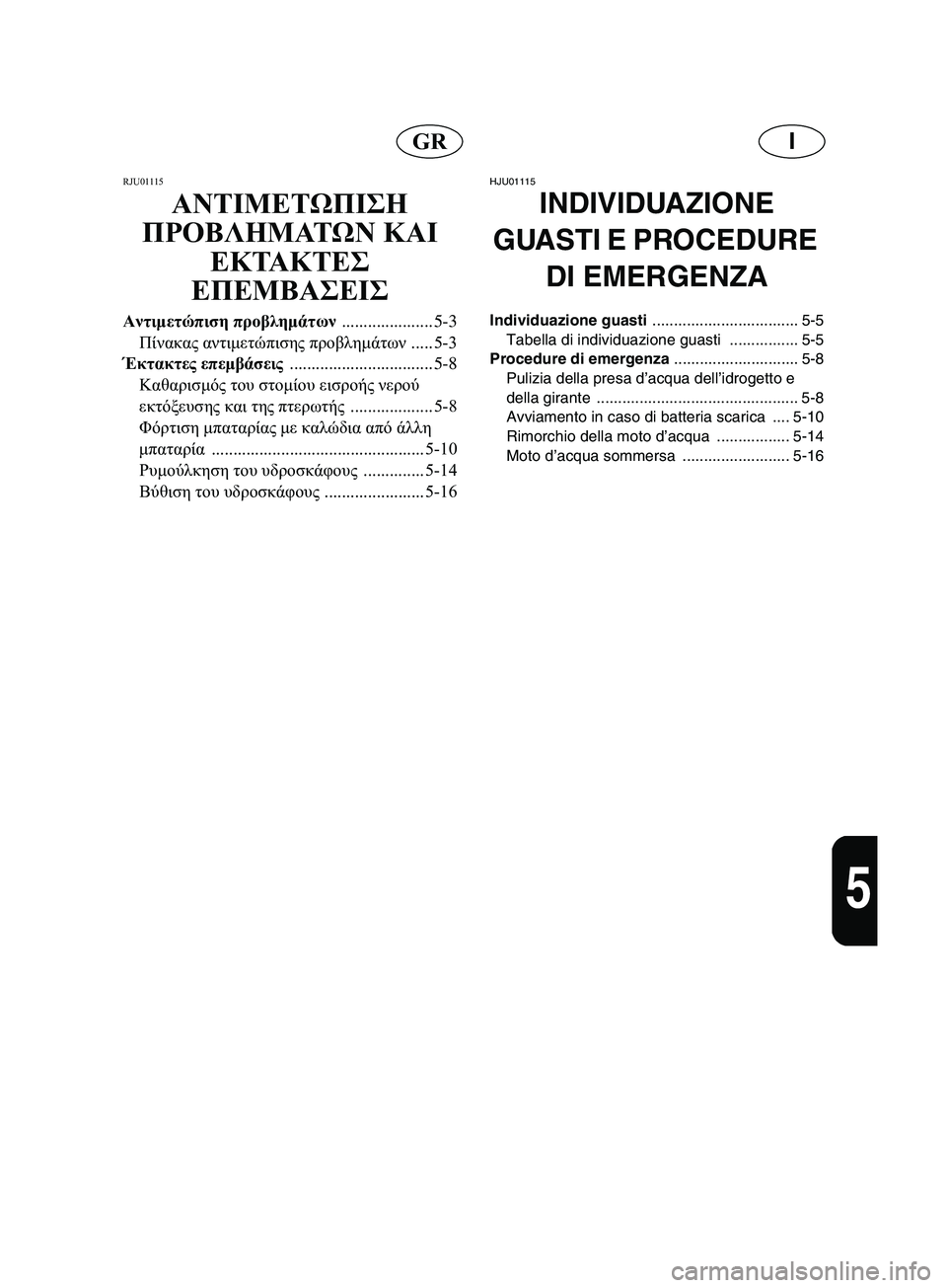

INDIVIDUAZIONE
GUASTI E PROCEDURE
DI EMERGENZA
Individuazione guasti .................................. 5-5
Tabella di individuazione guasti ................ 5-5
Procedure di emergenza ............................. 5-8
Pulizia della presa d’acqua dell’idrogetto e
della girante ............................................... 5-8
Avviamento in caso di batteria scarica .... 5-10
Rimorchio della moto d’acqua ................. 5-14
Moto d’acqua sommersa ......................... 5-16
B_F1N-80.book Page 2 Thursday, July 19, 2001 9:40 AM

5-1
P
PJU01116

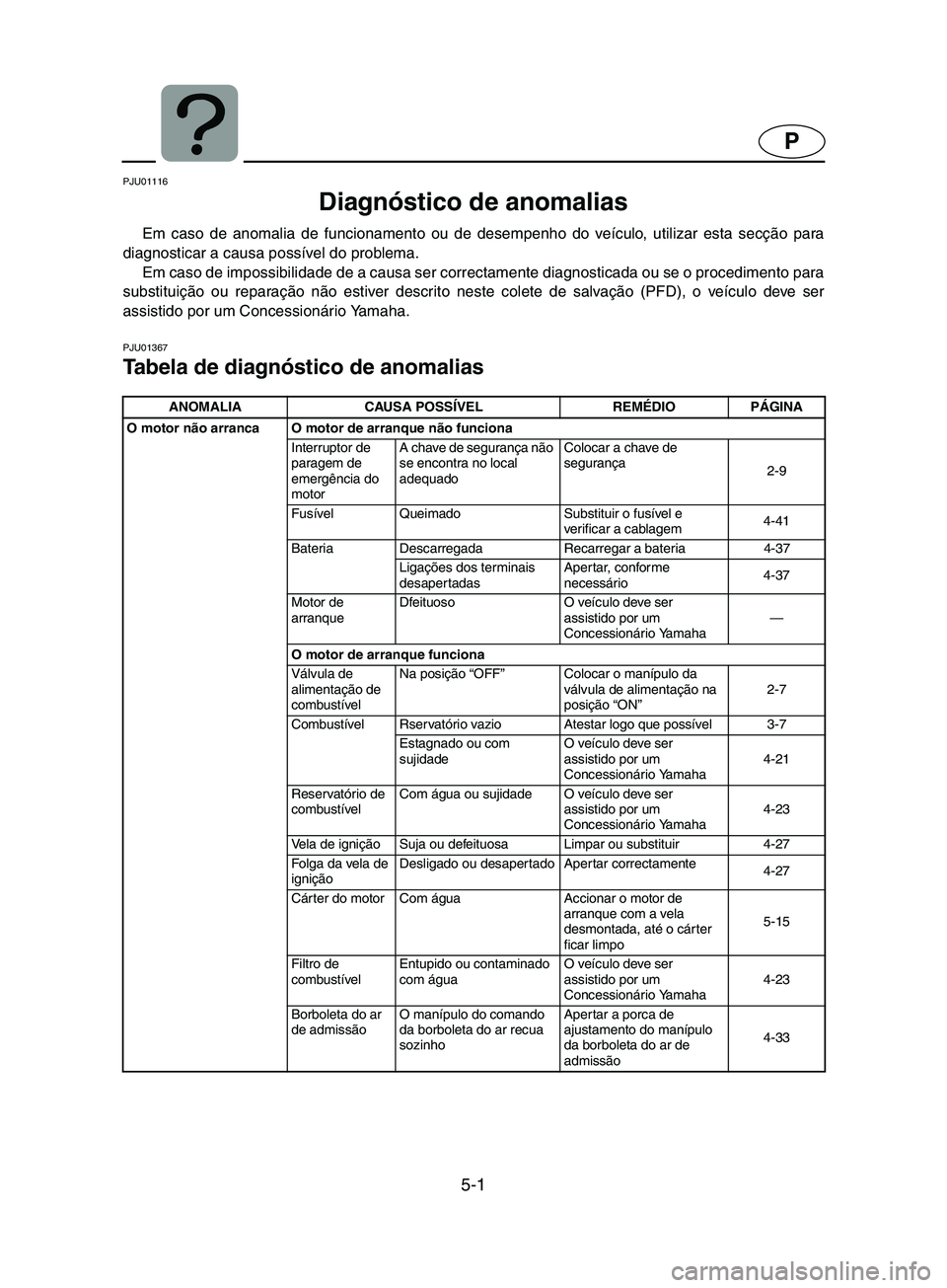

Diagnóstico de anomalias
Em caso de anomalia de funcionamento ou de desempenho do veículo, utilizar esta secção para
diagnosticar a causa possível do problema.
Em caso de impossibilidade de a causa ser correctamente diagnosticada ou se o procedimento para
substituição ou reparação não estiver descrito neste colete de salvação (PFD), o veículo deve ser
assistido por um Concessionário Yamaha.
PJU01367
Tabela de diagnóstico de anomalias
CE-01EANOMALIA CAUSA POSSÍVEL REMÉDIO PÁGINA
O motor não arranca O motor de arranque não funciona
Interruptor de
paragem de
emergência do
motorA chave de segurança não
se encontra no local
adequadoColocar a chave de
segurança
2-9
Fusível Queimado Substituir o fusível e
verificar a cablagem4-41
Bateria Descarregada Recarregar a bateria 4-37
Ligações dos terminais
desapertadasApertar, conforme
necessário4-37
Motor de
arranqueDfeituoso O veículo deve ser
assistido por um
Concessionário Yamaha—
O motor de arranque funciona
Válvula de
alimentação de
combustívelNa posição “OFF”Colocar o manípulo da
válvula de alimentação na
posição “ON”2-7
Combustível Rser vatório vazio Atestar logo que possível 3-7
Estagnado ou com
sujidadeO veículo deve ser
assistido por um
Concessionário Yamaha4-21
Reservatório de
combustívelCom água ou sujidade O veículo deve ser
assistido por um
Concessionário Yamaha4-23
Vela de ignição Suja ou defeituosa Limpar ou substituir 4-27
Folga da vela de
igniçãoDesligado ou desapertado Apertar correctamente
4-27
Cárter do motor Com água Accionar o motor de
arranque com a vela
desmontada, até o cárter
ficar limpo5-15
Filtro de
combustívelEntupido ou contaminado
com águaO veículo deve ser
assistido por um
Concessionário Yamaha4-23
Borboleta do ar
de admissãoO manípulo do comando
da borboleta do ar recua
sozinhoApertar a porca de
ajustamento do manípulo
da borboleta do ar de
admissão4-33
B_F1N-80.book Page 1 Thursday, July 19, 2001 9:40 AM

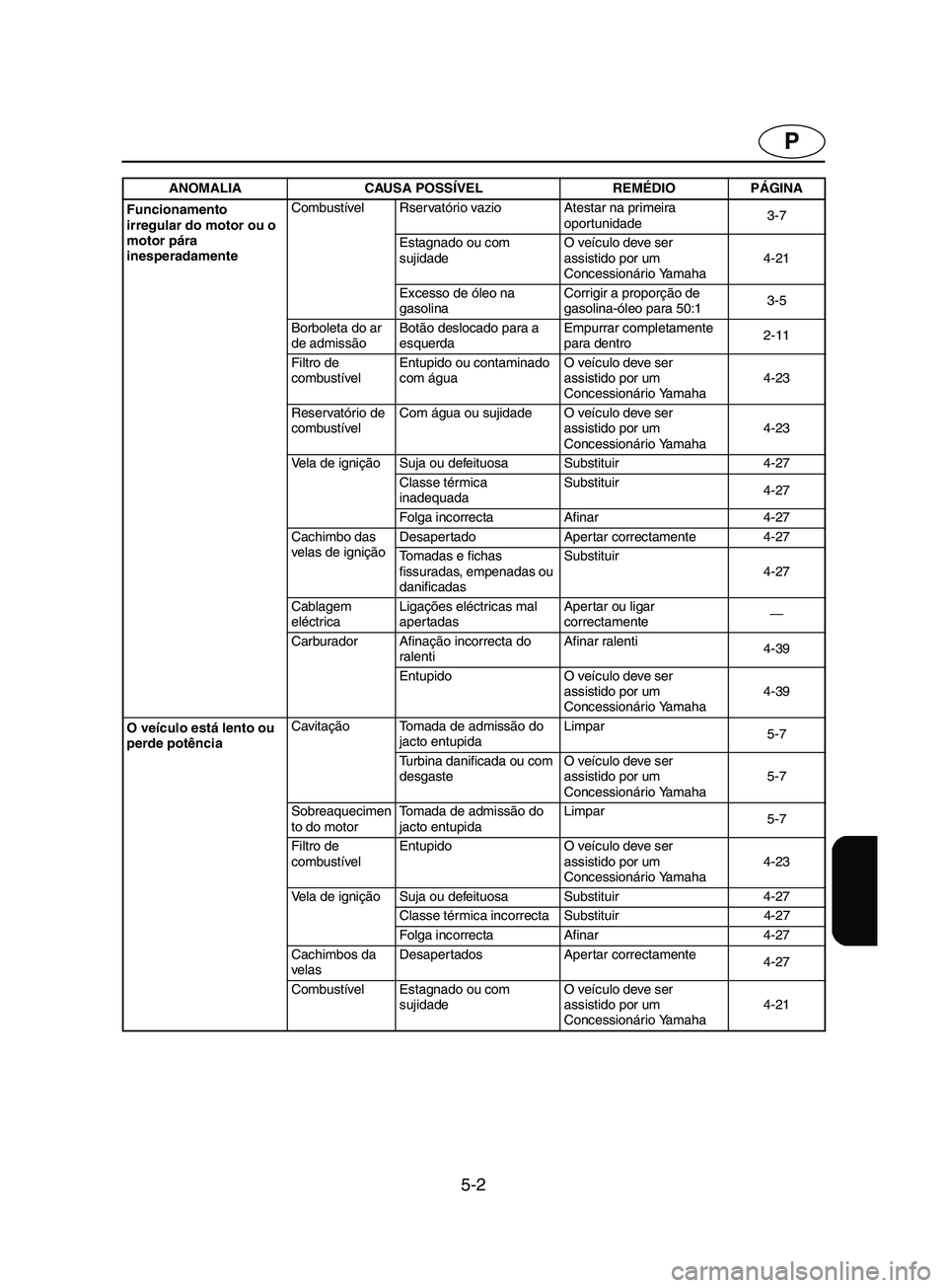

5-2
P
Funcionamento
irregular do motor ou o
motor pára
inesperadamenteCombustível Rser vatório vazio Atestar na primeira
oportunidade3-7
Estagnado ou com
sujidadeO veículo deve ser
assistido por um
Concessionário Yamaha4-21
Excesso de óleo na
gasolinaCorrigir a proporção de
gasolina-óleo para 50:13-5
Borboleta do ar
de admissãoBotão deslocado para a
esquerdaEmpurrar completamente
para dentro2-11
Filtro de
combustívelEntupido ou contaminado
com águaO veículo deve ser
assistido por um
Concessionário Yamaha4-23
Reservatório de
combustívelCom água ou sujidade O veículo deve ser
assistido por um
Concessionário Yamaha4-23
Vela de ignição Suja ou defeituosa Substituir 4-27
Classe térmica
inadequadaSubstituir
4-27
Folga incorrecta Afinar 4-27
Cachimbo das
velas de igniçãoDesapertado Apertar correctamente 4-27
Tomadas e fichas
fissuradas, empenadas ou
danificadasSubstituir
4-27
Cablagem
eléctricaLigações eléctricas mal
apertadasApertar ou ligar
correctamente—
Carburador Afinação incorrecta do
ralentiAfinar ralenti
4-39
Entupido O veículo deve ser
assistido por um
Concessionário Yamaha4-39
O veículo está lento ou
perde potênciaCavitação Tomada de admissão do
jacto entupidaLimpar
5-7
Turbina danificada ou com
desgasteO veículo deve ser
assistido por um
Concessionário Yamaha5-7
Sobreaquecimen
to do motorTomada de admissão do
jacto entupidaLimpar
5-7
Filtro de
combustívelEntupido O veículo deve ser
assistido por um
Concessionário Yamaha4-23
Vela de ignição Suja ou defeituosa Substituir 4-27
Classe térmica incorrecta Substituir 4-27
Folga incorrecta Afinar 4-27
Cachimbos da
velasDesapertados Apertar correctamente
4-27
Combustível Estagnado ou com
sujidadeO veículo deve ser
assistido por um
Concessionário Yamaha4-21 ANOMALIA CAUSA POSSÍVEL REMÉDIO PÁGINA
B_F1N-80.book Page 2 Thursday, July 19, 2001 9:40 AM

5-3
GR
RJU01116

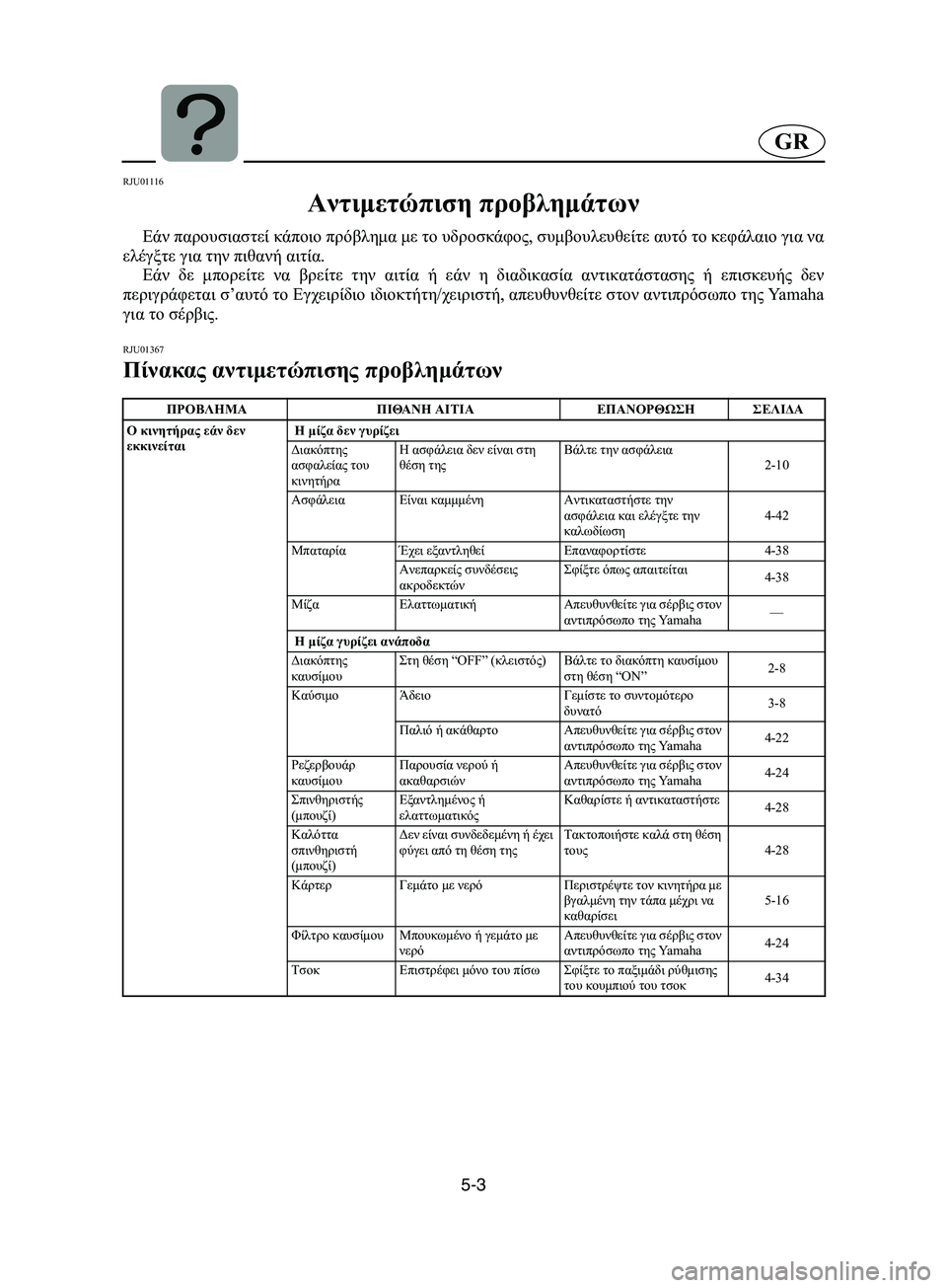

Αντιμετώπιση προβλημάτων
Εάν παρουσιαστεί κάποιο πρόβλημα με το υδροσκάφος, συμβουλευθείτε αυτό το κεφάλαιο για να
ελέγξτε για την πιθανή αιτία.
Εάν δε μπορείτε να βρείτε την αιτία ή εάν η διαδικασία αντικατάστασης ή επισκευής δεν
περιγράφεται σ’αυτό το Εγχειρίδιο ιδιοκτήτη/χειριστή, απευθυνθείτε στον αντιπρόσωπο της Ya m a h a
για το σέρβις.
RJU01367
Πίνακας αντιμετώπισης προβλημάτων CE-01E ΠΡΟΒΛΗΜΑ ΠΙΘΑΝΗ ΑΙΤΙΑ ΕΠΑΝΟΡΘΩΣΗ ΣΕΛΙΔΑ
Ο κινητήρας εάν δεν
εκκινείται Η μίζα δεν γυρίζει
Διακόπτης
ασφαλείας του
κινητήραΗ ασφάλεια δεν είναι στη
θέση τηςΒάλτε την ασφάλεια
2-10
Ασφάλεια Είναι καμμμένη Αντικαταστήστε την
ασφάλεια και ελέγξτε την
καλωδίωση4-42
Μπαταρία Έχει εξαντληθεί Επαναφορτίστε4-38
Ανεπαρκείς συνδέσεις
ακροδεκτώνΣφίξτε όπως απαιτείται
4-38
Μίζα Ελαττωματική Απευθυνθείτε για σέρβις στον
αντιπρόσωπο της Yamaha—
Η μίζα γυρίζει ανάποδα
Διακόπτης
καυσίμουΣτη θέση “OFF” (κλειστός)Βάλτε το διακόπτη καυσίμου
στη θέση “ON”2-8
Καύσιμο Άδειο Γεμίστε το συντομότερο
δυνατό3-8
Παλιό ή ακάθαρτο Απευθυνθείτε για σέρβις στον
αντιπρόσωπο της Yamaha4-22
Ρεζερβουάρ
καυσίμουΠαρουσία νερού ή
ακαθαρσιώνΑπευθυνθείτε για σέρβις στον
αντιπρόσωπο της Yamaha4-24
Σπινθηριστής
(μπουζί)Εξαντλημένος ή
ελαττωματικόςΚαθαρίστε ή αντικαταστήστε
4-28
Καλόττα
σπινθηριστή
(μπουζί)Δεν είναι συνδεδεμένη ή έχει
φύγει από τη θέση τηςΤακτοποιήστε καλά στη θέση
τους4-28
Κάρτερ Γεμάτο με νερό Περιστρέψτε τον κινητήρα με
βγαλμένη την τάπα μέχρι να
καθαρίσει5-16
Φίλτρο καυσίμου Μπουκωμένο ή γεμάτο με
νερόΑπευθυνθείτε για σέρβις στον
αντιπρόσωπο της Yamaha4-24
Τσοκ Επιστρέφει μόνο του πίσω Σφίξτε το παξιμάδι ρύθμισης
του κουμπιού του τσοκ4-34
B_F1N-80.book Page 3 Thursday, July 19, 2001 9:40 AM

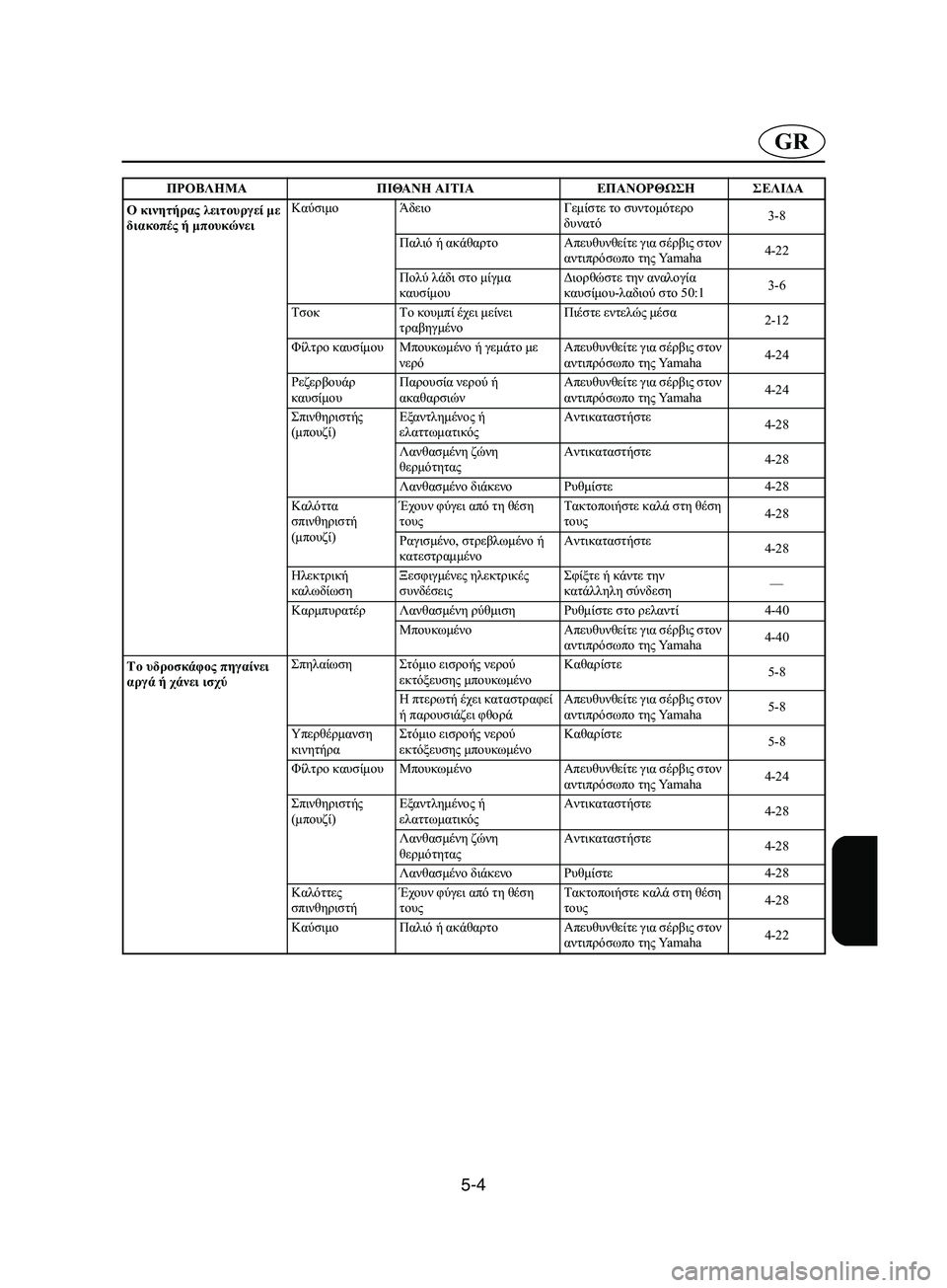

5-4
GR
Ο κινητήρας λειτουργεί με
διακοπές ή μπουκώνειΚαύσιμο Άδειο Γεμίστε το συντομότερο
δυνατό3-8
Παλιό ή ακάθαρτο Απευθυνθείτε για σέρβις στον
αντιπρόσωπο της Yamaha4-22
Πολύ λάδι στο μίγμα
καυσίμουΔιορθώστε την αναλογία
καυσίμου-λαδιού στο 50:13-6
Τσοκ Το κουμπί έχει μείνει
τραβηγμένοΠιέστε εντελώς μέσα
2-12
Φίλτρο καυσίμου Μπουκωμένο ή γεμάτο με
νερόΑπευθυνθείτε για σέρβις στον
αντιπρόσωπο της Yamaha4-24
Ρεζερβουάρ
καυσίμουΠαρουσία νερού ή
ακαθαρσιώνΑπευθυνθείτε για σέρβις στον
αντιπρόσωπο της Yamaha4-24
Σπινθηριστής
(μπουζί)Εξαντλημένος ή
ελαττωματικόςΑντικαταστήστε
4-28
Λανθασμένη ζώνη
θερμότηταςΑντικαταστήστε
4-28
Λανθασμένο διάκενο Ρυθμίστε4-28
Καλόττα
σπινθηριστή
(μπουζί)Έχουν φύγει από τη θέση
τουςΤακτοποιήστε καλά στη θέση
τους4-28
Ραγισμένο, στρεβλωμένο ή
κατεστραμμένοΑντικαταστήστε
4-28
Ηλεκτρική
καλωδίωσηΞεσφιγμένες ηλεκτρικές
συνδέσειςΣφίξτε ή κάντε την
κατάλληλη σύνδεση—
Καρμπυρατέρ Λανθασμένη ρύθμιση Ρυθμίστε στο ρελαντί4-40
Μπουκωμένο Απευθυνθείτε για σέρβις στον
αντιπρόσωπο της Yamaha4-40
Το υδροσκάφος πηγαίνει
αργά ή χάνει ισχύΣπηλαίωση Στόμιο εισροής νερού
εκτόξευσης μπουκωμένοΚαθαρίστε
5-8
Η πτερωτή έχει καταστραφεί
ή παρουσιάζει φθοράΑπευθυνθείτε για σέρβις στον
αντιπρόσωπο της Yamaha5-8
Υπερθέρμανση
κινητήραΣτόμιο εισροής νερού
εκτόξευσης μπουκωμένοΚαθαρίστε
5-8
Φίλτρο καυσίμου Μπουκωμένο Απευθυνθείτε για σέρβις στον
αντιπρόσωπο της Yamaha4-24
Σπινθηριστής
(μπουζί)Εξαντλημένος ή
ελαττωματικόςΑντικαταστήστε
4-28
Λανθασμένη ζώνη
θερμότηταςΑντικαταστήστε
4-28
Λανθασμένο διάκενο Ρυθμίστε4-28
Καλόττες
σπινθηριστήΈχουν φύγει από τη θέση
τουςΤακτοποιήστε καλά στη θέση
τους4-28
Καύσιμο Παλιό ή ακάθαρτο Απευθυνθείτε για σέρβις στον
αντιπρόσωπο της Yamaha4-22 ΠΡΟΒΛΗΜΑ ΠΙΘΑΝΗ ΑΙΤΙΑ ΕΠΑΝΟΡΘΩΣΗ ΣΕΛΙΔΑ
B_F1N-80.book Page 4 Thursday, July 19, 2001 9:40 AM

5-5
I
HJU01116

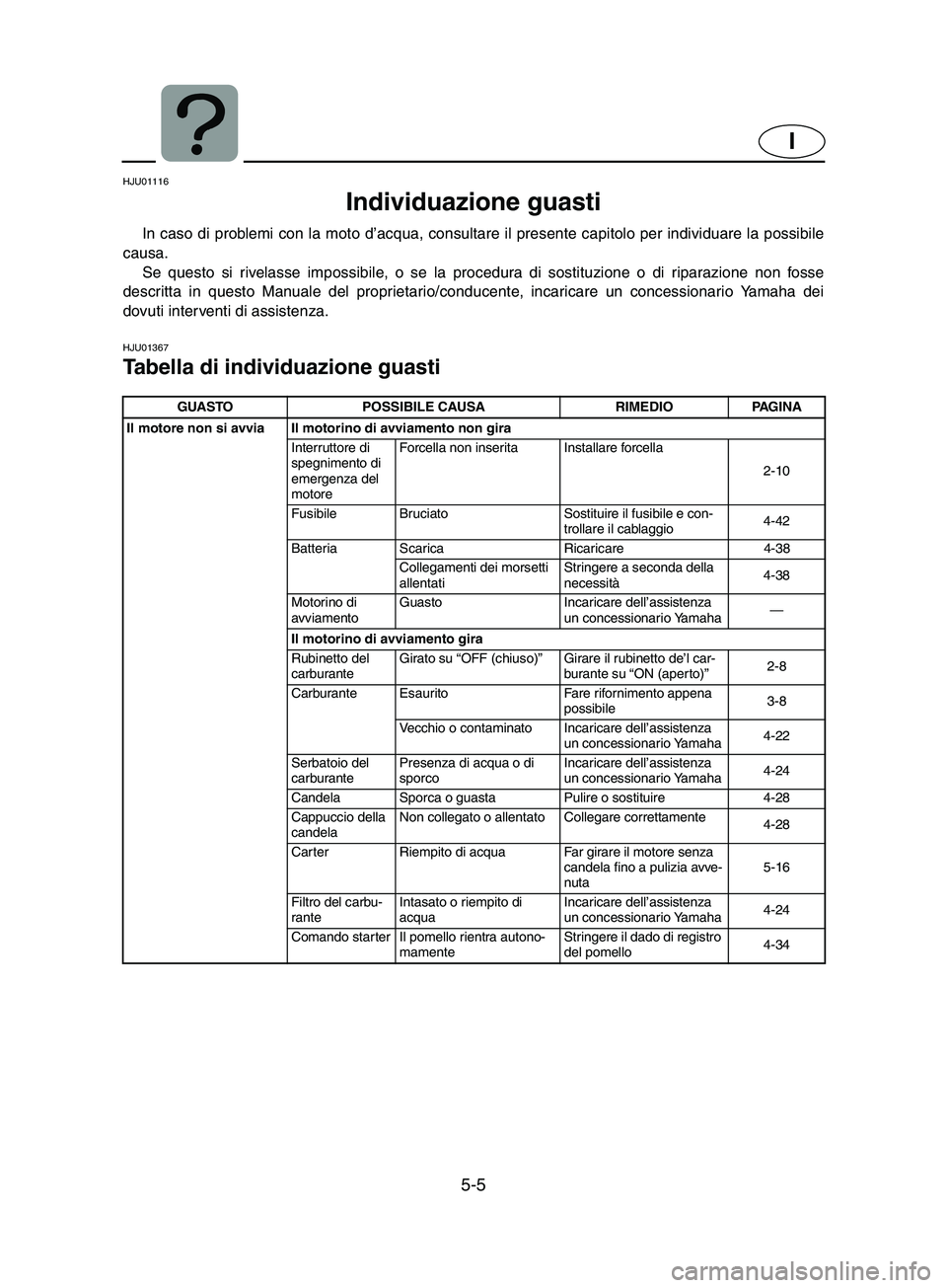

Individuazione guasti
In caso di problemi con la moto d’acqua, consultare il presente capitolo per individuare la possibile
causa.
Se questo si rivelasse impossibile, o se la procedura di sostituzione o di riparazione non fosse
descritta in questo Manuale del proprietario/conducente, incaricare un concessionario Yamaha dei
dovuti interventi di assistenza.
HJU01367
Tabella di individuazione guasti
CE-01IGUASTO POSSIBILE CAUSA RIMEDIO PAGINA
Il motore non si avvia Il motorino di avviamento non gira
Interruttore di
spegnimento di
emergenza del
motore Forcella non inserita Installare forcella
2-10
Fusibile Bruciato Sostituire il fusibile e con-
trollare il cablaggio4-42
Batteria Scarica Ricaricare 4-38
Collegamenti dei morsetti
allentatiStringere a seconda della
necessità4-38
Motorino di
avviamentoGuasto Incaricare dell’assistenza
un concessionario Yamaha—
Il motorino di avviamento gira
Rubinetto del
carburanteGirato su “OFF (chiuso)”Girare il rubinetto de’l car-
burante su “ON (aperto)”2-8
Carburante Esaurito Fare rifornimento appena
possibile3-8
Vecchio o contaminato Incaricare dell’assistenza
un concessionario Yamaha 4-22
Serbatoio del
carburantePresenza di acqua o di
sporcoIncaricare dell’assistenza
un concessionario Yamaha 4-24
Candela Sporca o guasta Pulire o sostituire 4-28
Cappuccio della
candelaNon collegato o allentato Collegare correttamente
4-28
Carter Riempito di acqua Far girare il motore senza
candela fino a pulizia avve-
nuta5-16
Filtro del carbu-
ranteIntasato o riempito di
acquaIncaricare dell’assistenza
un concessionario Yamaha 4-24
Comando starter Il pomello rientra autono-
mamenteStringere il dado di registro
del pomello4-34
B_F1N-80.book Page 5 Thursday, July 19, 2001 9:40 AM

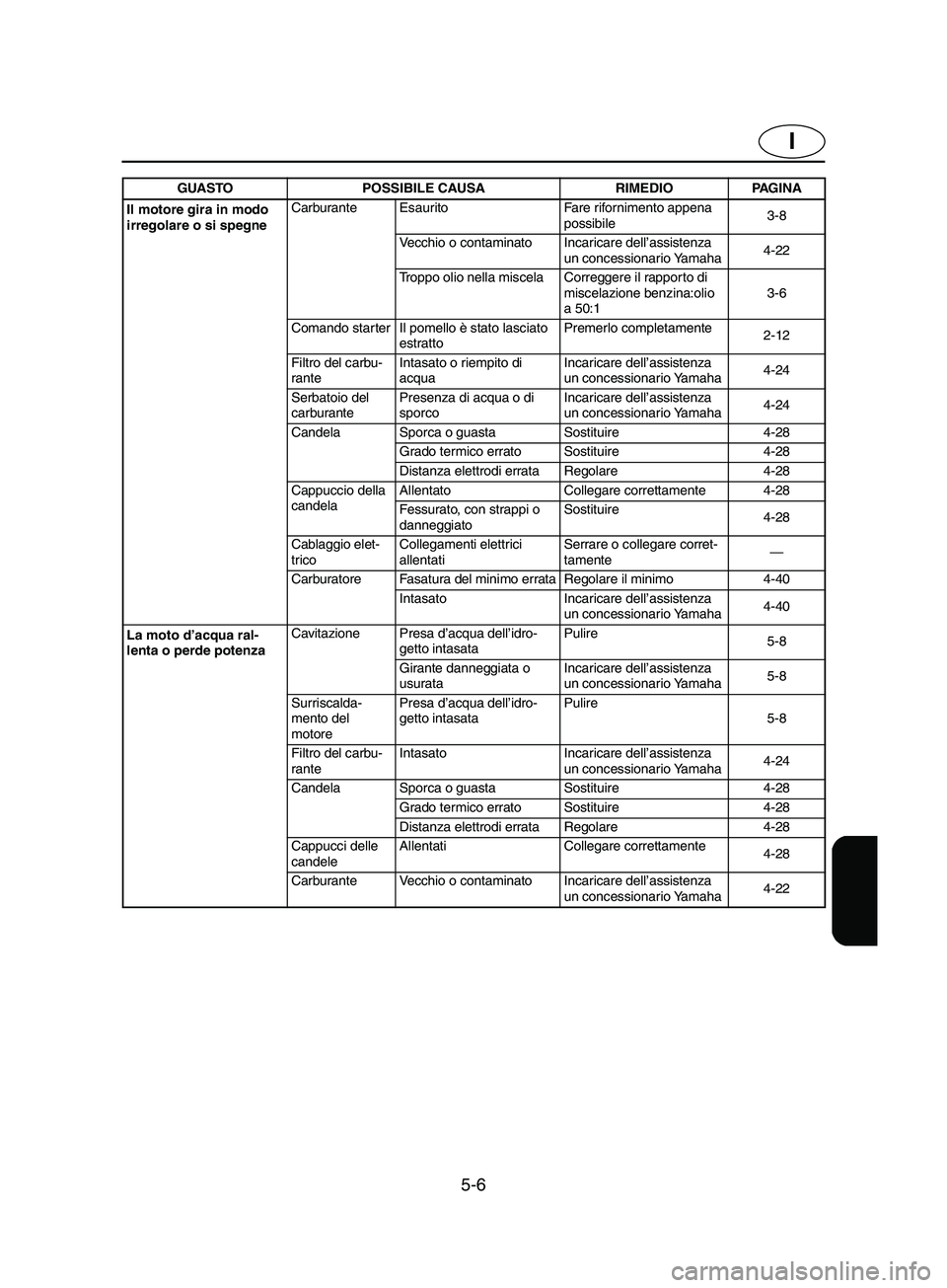

5-6
I
Il motore gira in modo
irregolare o si spegneCarburante Esaurito Fare rifornimento appena
possibile3-8
Vecchio o contaminato Incaricare dell’assistenza
un concessionario Yamaha 4-22
Troppo olio nella miscela Correggere il rapporto di
miscelazione benzina:olio
a 50:13-6
Comando starter Il pomello è stato lasciato
estrattoPremerlo completamente
2-12
Filtro del carbu-
ranteIntasato o riempito di
acquaIncaricare dell’assistenza
un concessionario Yamaha 4-24
Serbatoio del
carburante Presenza di acqua o di
sporcoIncaricare dell’assistenza
un concessionario Yamaha 4-24
Candela Sporca o guasta Sostituire 4-28
Grado termico errato Sostituire 4-28
Distanza elettrodi errata Regolare 4-28
Cappuccio della
candelaAllentato Collegare correttamente 4-28
Fessurato, con strappi o
danneggiatoSostituire
4-28
Cablaggio elet-
tricoCollegamenti elettrici
allentatiSerrare o collegare corret-
tamente—
Carburatore Fasatura del minimo errata Regolare il minimo 4-40
Intasato Incaricare dell’assistenza
un concessionario Yamaha 4-40
La moto d’acqua ral-
lenta o perde potenzaCavitazione Presa d’acqua dell’idro-
getto intasataPulire
5-8
Girante danneggiata o
usurataIncaricare dell’assistenza
un concessionario Yamaha 5-8
Surriscalda-
mento del
motorePresa d’acqua dell’idro-
getto intasataPulire
5-8
Filtro del carbu-
rante Intasato Incaricare dell’assistenza
un concessionario Yamaha 4-24
Candela Sporca o guasta Sostituire 4-28
Grado termico errato Sostituire 4-28
Distanza elettrodi errata Regolare 4-28
Cappucci delle
candeleAllentati Collegare correttamente
4-28
Carburante Vecchio o contaminato Incaricare dell’assistenza
un concessionario Yamaha 4-22 GUASTO POSSIBILE CAUSA RIMEDIO PAGINA
B_F1N-80.book Page 6 Thursday, July 19, 2001 9:40 AM

5-7
P
PJU01118

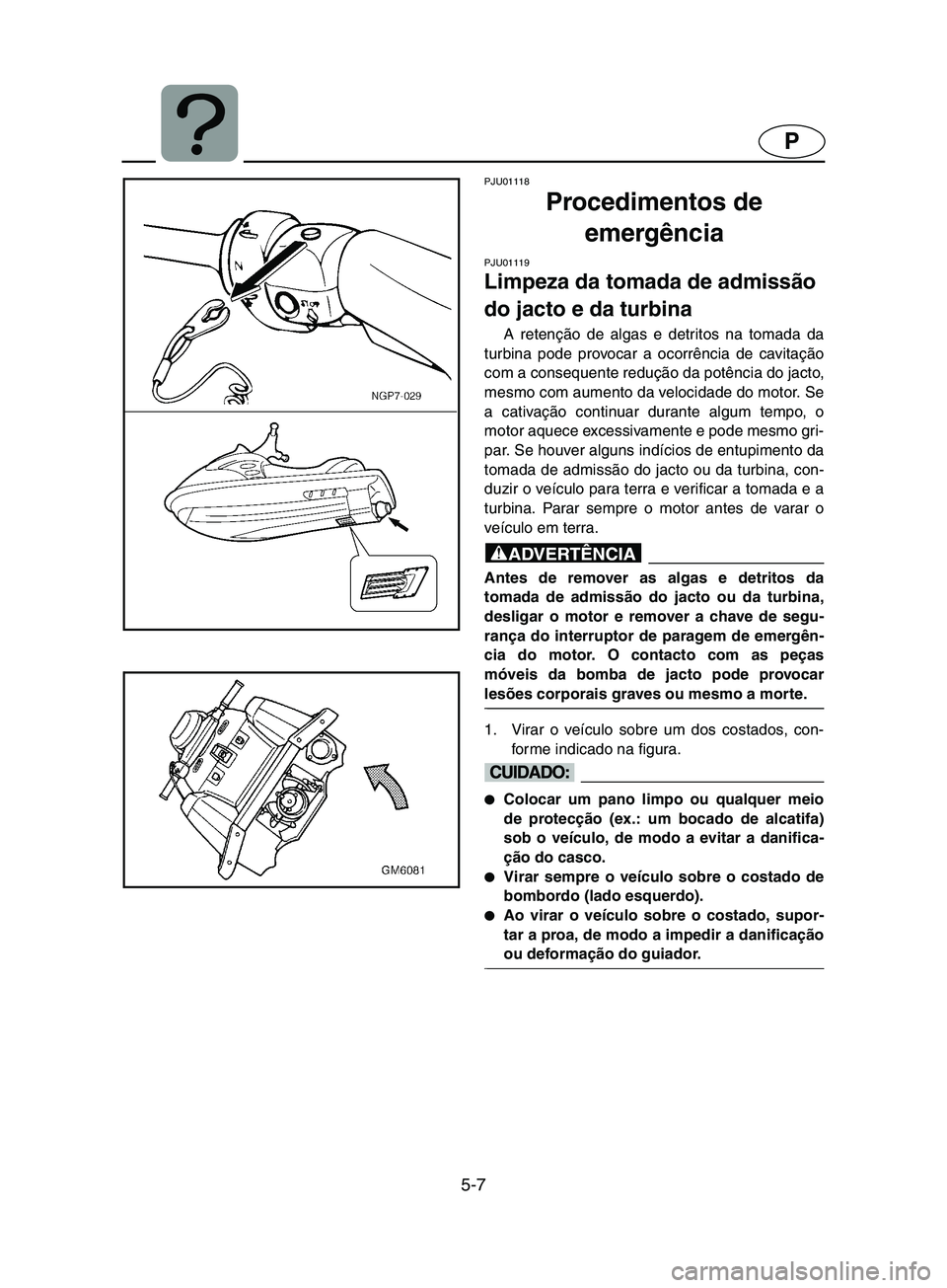

Procedimentos de
emergência
PJU01119
Limpeza da tomada de admissão
do jacto e da turbina
A retenção de algas e detritos na tomada da
turbina pode provocar a ocorrência de cavitação
com a consequente redução da potência do jacto,
mesmo com aumento da velocidade do motor. Se
a cativação continuar durante algum tempo, o
motor aquece excessivamente e pode mesmo gri-
par. Se houver alguns indícios de entupimento da
tomada de admissão do jacto ou da turbina, con-
duzir o veículo para terra e verificar a tomada e a
turbina. Parar sempre o motor antes de varar o
veículo em terra.
@ Antes de remover as algas e detritos da
tomada de admissão do jacto ou da turbina,
desligar o motor e remover a chave de segu-
rança do interruptor de paragem de emergên-
cia do motor. O contacto com as peças
móveis da bomba de jacto pode provocar
lesões corporais graves ou mesmo a morte.
@
1. Virar o veículo sobre um dos costados, con-
forme indicado na figura.
@
Colocar um pano limpo ou qualquer meio
de protecção (ex.: um bocado de alcatifa)
sob o veículo, de modo a evitar a danifica-
ção do casco.

Virar sempre o veículo sobre o costado de
bombordo (lado esquerdo).

Ao virar o veículo sobre o costado, supor-
tar a proa, de modo a impedir a danificação
ou deformação do guiador.
@
B_F1N-80.book Page 7 Thursday, July 19, 2001 9:40 AM
