YAMAHA SUPERJET 2005 Manuale de Empleo (in Spanish)

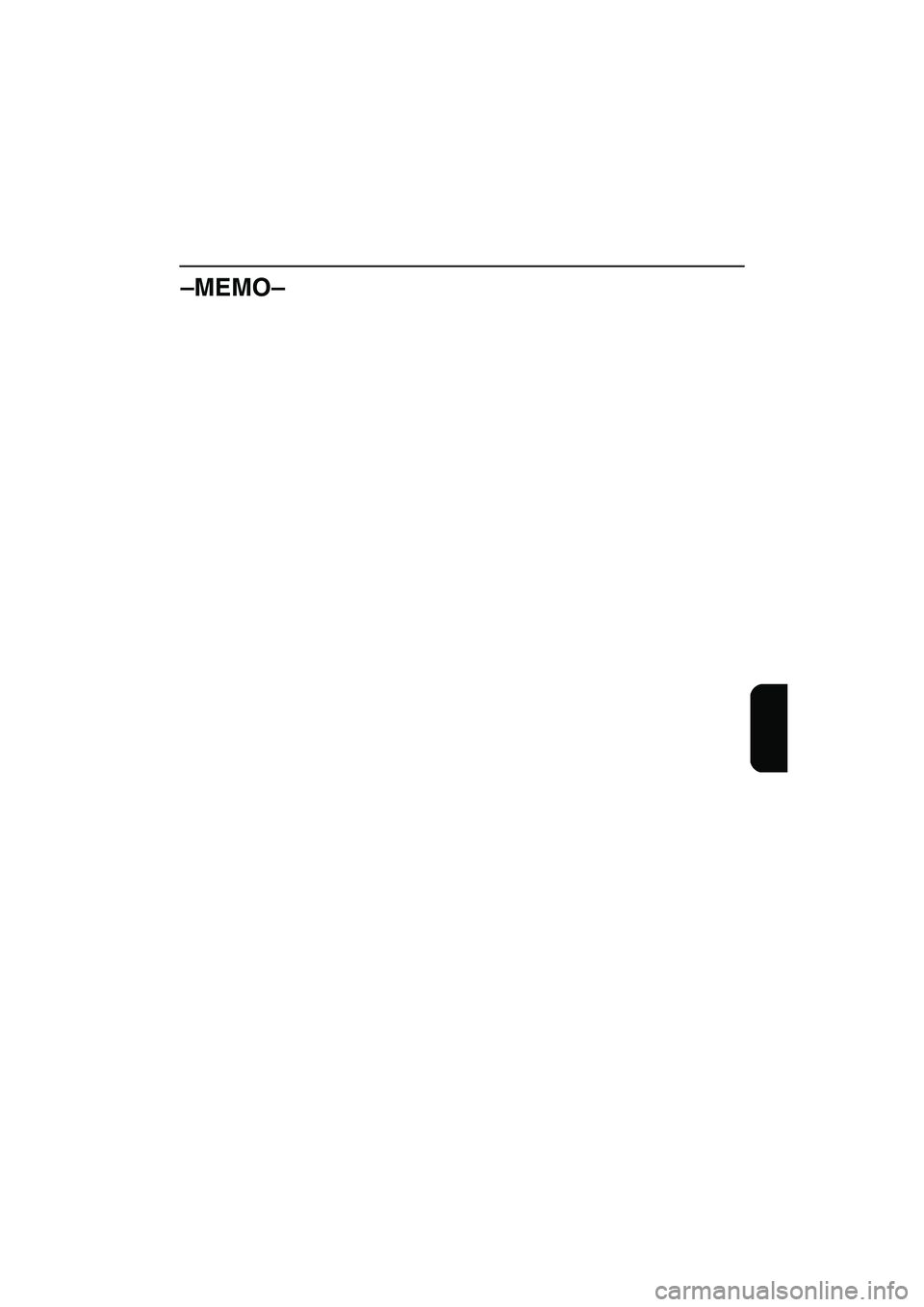

–MEMO–
UF1N83A0.book Page 50 Monday, May 10, 2004 1:26 PM

F
FJU01115

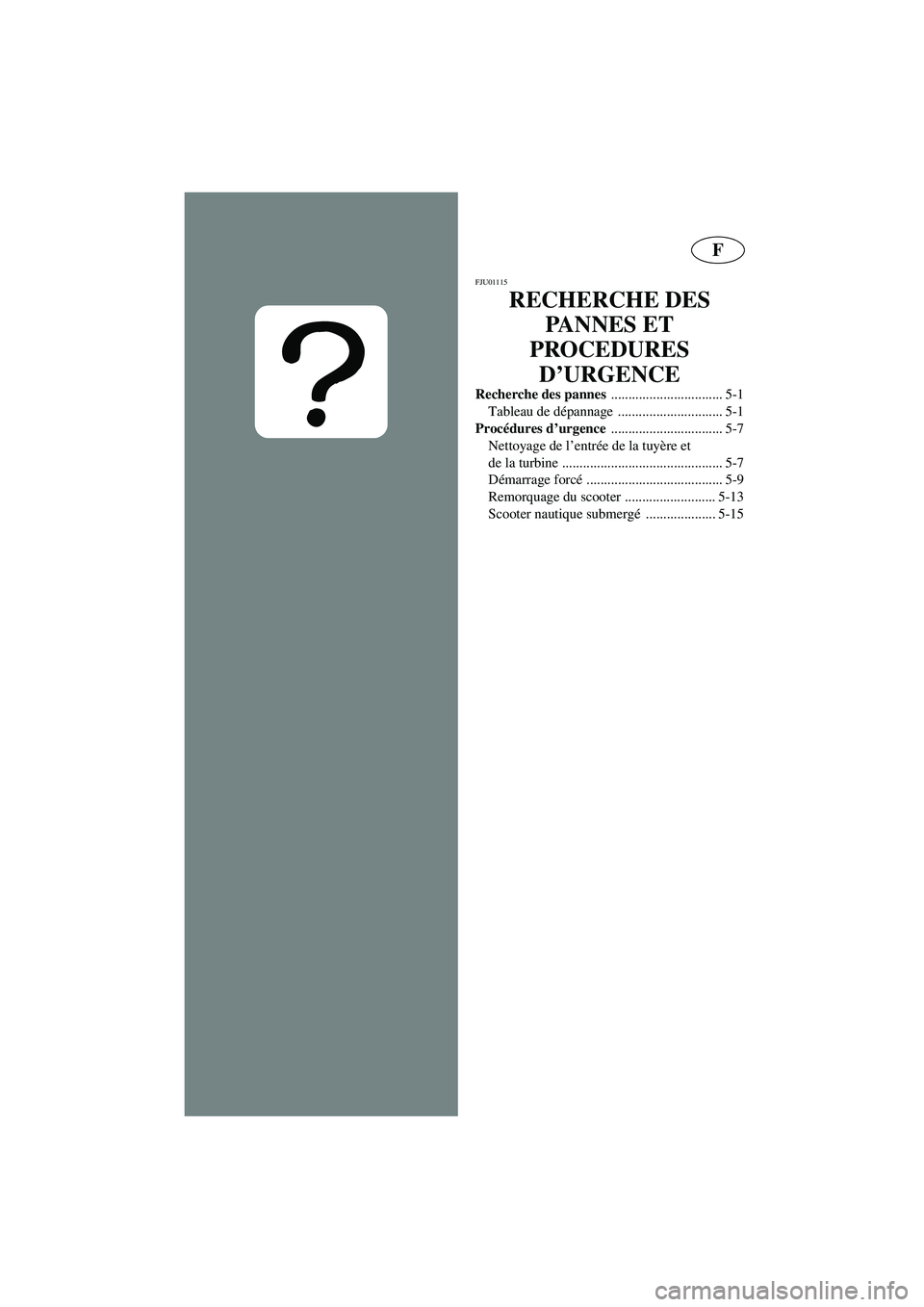

RECHERCHE DES
PANNES ET
PROCEDURES
D’URGENCE
Recherche des pannes
................................ 5-1
Tableau de dépannage .............................. 5-1
Procédures d’urgence
................................ 5-7

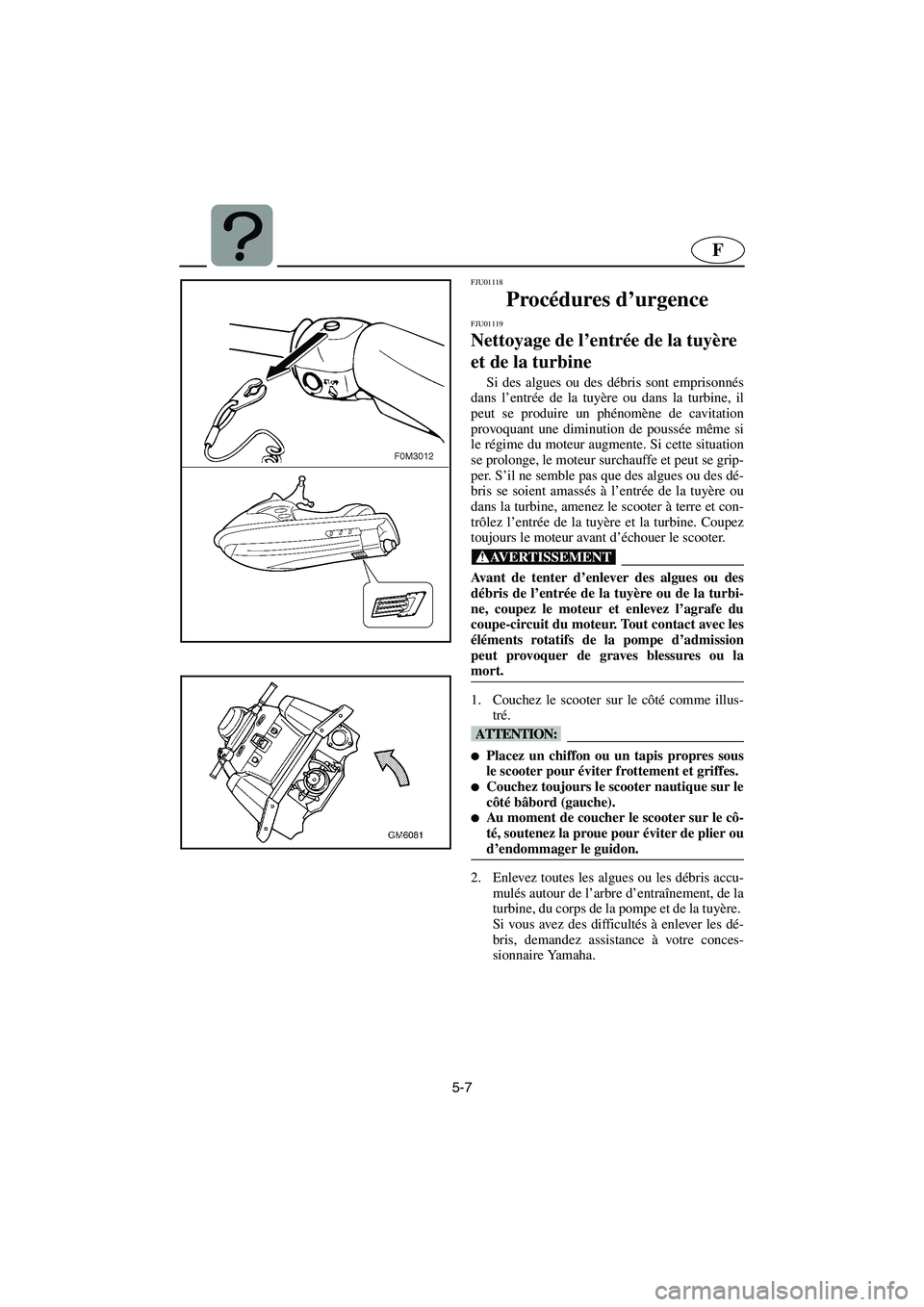

Nettoyage de l’entrée de la tuyère et
de la turbine .............................................. 5-7
Démarrage forcé ....................................... 5-9
Remorquage du scooter .......................... 5-13
Scooter nautique submergé .................... 5-15
UF1N83A0.book Page 1 Monday, May 10, 2004 1:26 PM

ESD
5
GJU01115

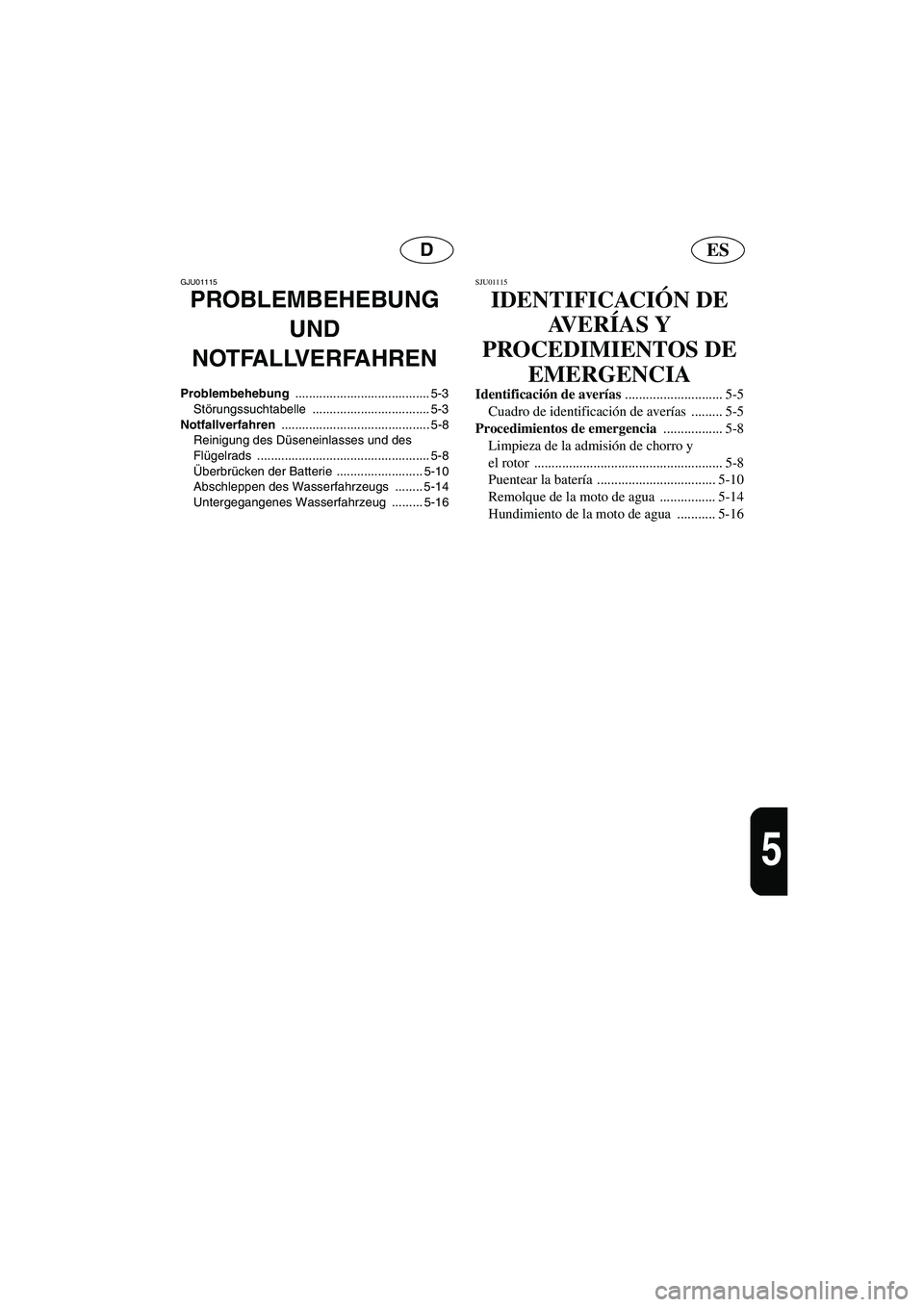

PROBLEMBEHEBUNG
UND
NOTFALLVERFAHREN
Problembehebung ....................................... 5-3
Störungssuchtabelle .................................. 5-3
Notfallverfahren ........................................... 5-8
Reinigung des Düseneinlasses und des
Flügelrads .................................................. 5-8
Überbrücken der Batterie ......................... 5-10
Abschleppen des Wasserfahrzeugs ........ 5-14
Untergegangenes Wasserfahrzeug ......... 5-16
SJU01115
IDENTIFICACIÓN DE
AV E RÍAS Y
PROCEDIMIENTOS DE
EMERGENCIA
Identificación de averías
............................ 5-5
Cuadro de identificación de averías ......... 5-5
Procedimientos de emergencia
................. 5-8
Limpieza de la admisión de chorro y
el rotor ...................................................... 5-8
Puentear la batería .................................. 5-10
Remolque de la moto de agua ................ 5-14
Hundimiento de la moto de agua ........... 5-16
UF1N83A0.book Page 2 Monday, May 10, 2004 1:26 PM

5-1
F
FJU01116

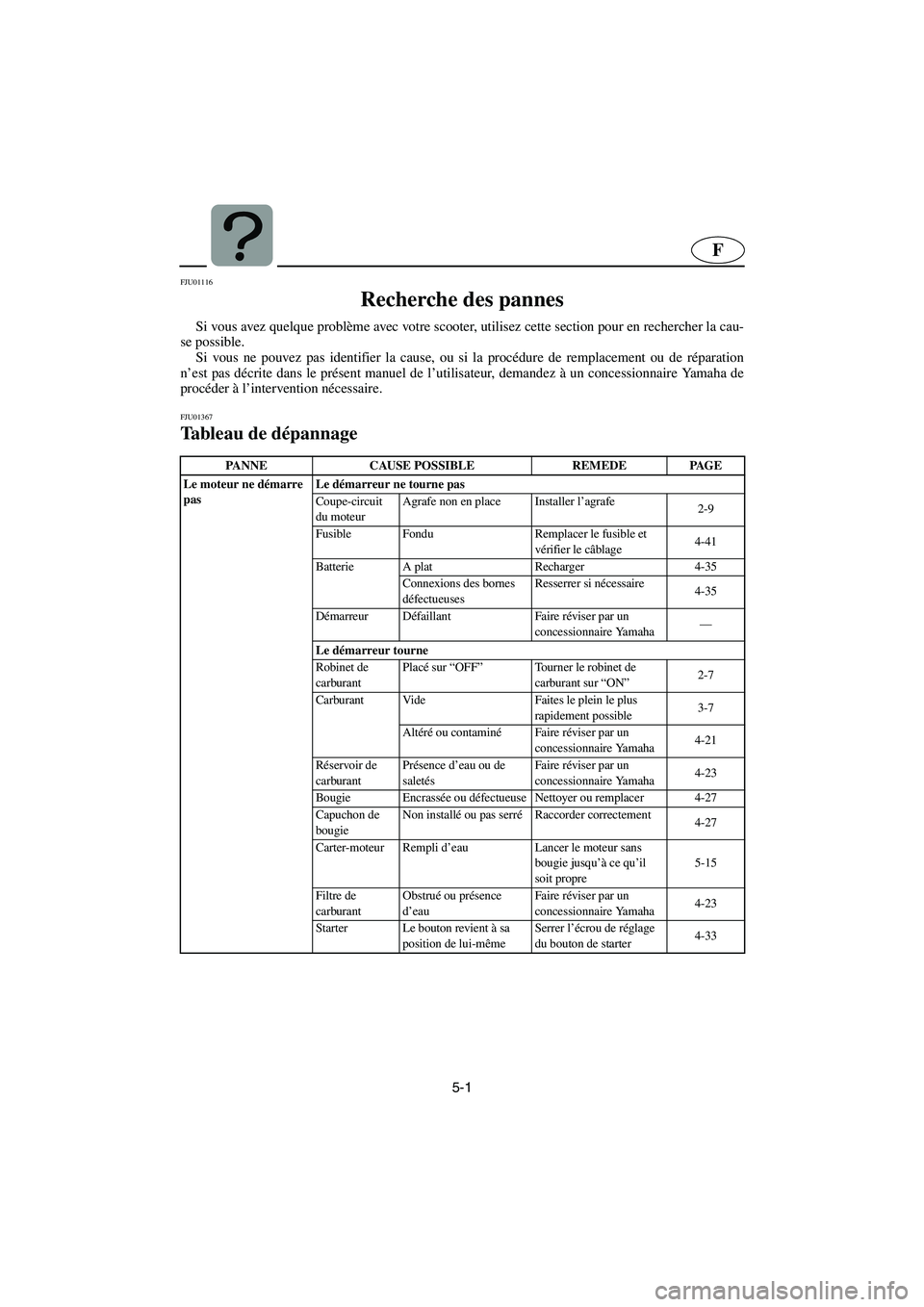

Recherche des pannes
Si vous avez quelque problème avec votre scooter, utilisez cette section pour en rechercher la cau-
se possible.
Si vous ne pouvez pas identifier la cause, ou si la procédure de remplacement ou de réparation
n’est pas décrite dans le présent manuel de l’utilisateur, demandez à un concessionnaire Yamaha de
procéder à l’intervention nécessaire.
FJU01367
Tableau de dépannage
PANNE CAUSE POSSIBLE REMEDE PAGE
Le moteur ne démarre
pasLe démarreur ne tourne pas
Coupe-circuit
du moteurAgrafe non en place Installer l’agrafe
2-9
Fusible Fondu Remplacer le fusible et
vérifier le câblage4-41
Batterie A plat Recharger 4-35
Connexions des bornes
défectueusesResserrer si nécessaire
4-35
Démarreur Défaillant Faire réviser par un
concessionnaire Yamaha—
Le démarreur tourne
Robinet de
carburantPlacé sur “OFF”Tourner le robinet de
carburant sur “ON”2-7
Carburant Vide Faites le plein le plus
rapidement possible3-7
Altéré ou contaminéFaire réviser par un
concessionnaire Yamaha4-21
Réservoir de
carburantPrésence d’eau ou de
saletésFaire réviser par un
concessionnaire Yamaha4-23
Bougie Encrassée ou défectueuse Nettoyer ou remplacer 4-27
Capuchon de
bougieNon installé ou pas serréRaccorder correctement
4-27
Carter-moteur Rempli d’eau Lancer le moteur sans
bougie jusqu’à ce qu’il
soit propre5-15
Filtre de
carburantObstrué ou présence
d’eauFaire réviser par un
concessionnaire Yamaha4-23
Starter Le bouton revient à sa
position de lui-mêmeSerrer l’écrou de réglage
du bouton de starter4-33
UF1N83A0.book Page 1 Monday, May 10, 2004 1:26 PM

5-2
F
Le moteur tourne
irrégulièrement ou caleCarburant Vide Faites le plein le plus
rapidement possible3-7
Altéré ou contaminéFaire réviser par un
concessionnaire Yamaha4-21
Trop d’huile dans le
mélange de carburantRectifier le rapport
carburant/huile à 50:13-5
Starter Le bouton est tiré vers la
gaucheRepousser complètement
2-11
Filtre de
carburantObstrué ou présence
d’eauFaire réviser par un
concessionnaire Yamaha4-23
Réservoir de
carburantPrésence d'eau ou de
saletésFaire réviser par un
concessionnaire Yamaha4-23
Bougie Encrassée ou défectueuse Remplacer 4-27
Plage de température
incorrecteRemplacer
4-27
Ecartement des électrodes
incorrectRégler
4-27
Capuchon de
bougieDesserrés Raccorder correctement 4-27
Fissuré, déchiré ou
endommagéRemplacer
4-27
Câblage
électriqueConnexions électriques
lâchesResserrer ou raccorder
correctement—
Carburateur Réglage incorrect du
ralentiRégler le ralenti
4-39
ObstruéFaire réviser par un
concessionnaire Yamaha4-39
Le scooter est lent ou
perd de la puissanceCavitation Entrée de la tuyère
obstruéeNettoyer
5-7
Turbine endommagée ou
uséeFaire réviser par un
concessionnaire Yamaha5-7
Surchauffe du
moteurEntrée de la tuyère
obstruéeNettoyer
5-7
Filtre de
carburantObstruéFaire réviser par un
concessionnaire Yamaha4-23
Bougie Encrassée ou défectueuse Remplacer 4-27
Plage de température
incorrecteRemplacer
4-27
Ecartement des électrodes
incorrectRégler
4-27
Capuchons de
bougieDesserrés Raccorder correctement
4-27
Carburant Altéré ou contaminéFaire réviser par un
concessionnaire Yamaha4-21 PANNE CAUSE POSSIBLE REMEDE PAGE
UF1N83A0.book Page 2 Monday, May 10, 2004 1:26 PM

5-3
D
GJU01116

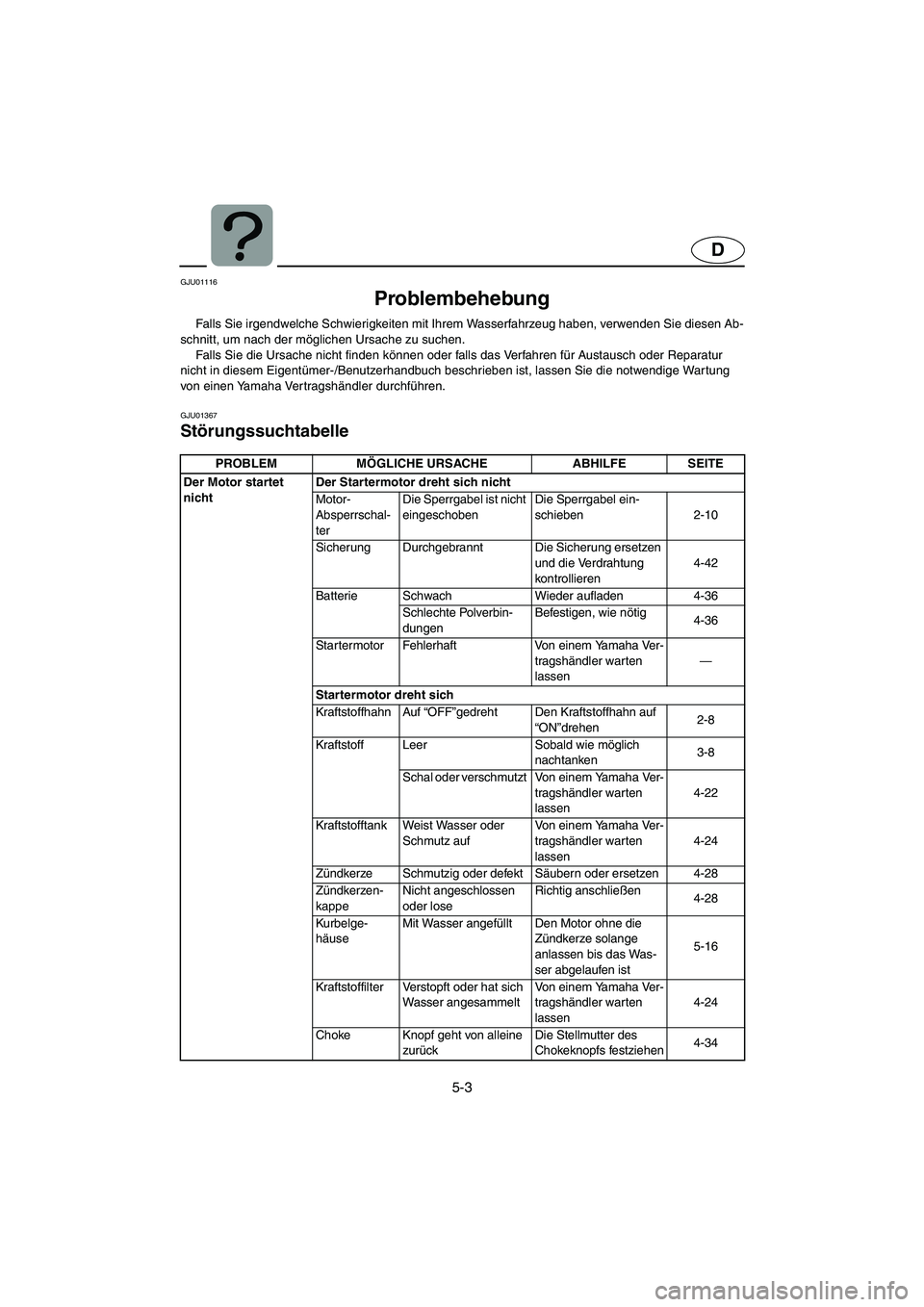

Problembehebung
Falls Sie irgendwelche Schwierigkeiten mit Ihrem Wasserfahrzeug haben, verwenden Sie diesen Ab-
schnitt, um nach der möglichen Ursache zu suchen.
Falls Sie die Ursache nicht finden können oder falls das Verfahren für Austausch oder Reparatur
nicht in diesem Eigentümer-/Benutzerhandbuch beschrieben ist, lassen Sie die notwendige Wartung
von einen Yamaha Vertragshändler durchführen.
GJU01367
Störungssuchtabelle
CE-01GPROBLEM MÖGLICHE URSACHE ABHILFE SEITE
Der Motor startet
nichtDer Startermotor dreht sich nicht
Motor-
Absperrschal-
ter Die Sperrgabel ist nicht
eingeschobenDie Sperrgabel ein-
schieben 2-10
Sicherung Durchgebrannt Die Sicherung ersetzen
und die Verdrahtung
kontrollieren4-42
Batterie Schwach Wieder aufladen 4-36
Schlechte Polverbin-
dungenBefestigen, wie nötig
4-36
Startermotor Fehlerhaft Von einem Yamaha Ver-
tragshändler warten
lassen—
Startermotor dreht sich
Kraftstoffhahn Auf “OFF”gedreht Den Kraftstoffhahn auf
“ON”drehen2-8
Kraftstoff Leer Sobald wie möglich
nachtanken3-8
Schal oder verschmutzt Von einem Yamaha Ver-
tragshändler warten
lassen4-22
Kraftstofftank Weist Wasser oder
Schmutz aufVon einem Yamaha Ver-
tragshändler warten
lassen4-24
Zündkerze Schmutzig oder defekt Säubern oder ersetzen 4-28
Zündkerzen-
kappeNicht angeschlossen
oder loseRichtig anschließen
4-28
Kurbelge-
häuseMit Wasser angefüllt Den Motor ohne die
Zündkerze solange
anlassen bis das Was-
ser abgelaufen ist5-16
Kraftstoffilter Verstopft oder hat sich
Wasser angesammeltVon einem Yamaha Ver-
tragshändler warten
lassen4-24
Choke Knopf geht von alleine
zurückDie Stellmutter des
Chokeknopfs festziehen4-34
UF1N83A0.book Page 3 Monday, May 10, 2004 1:26 PM

5-4
D

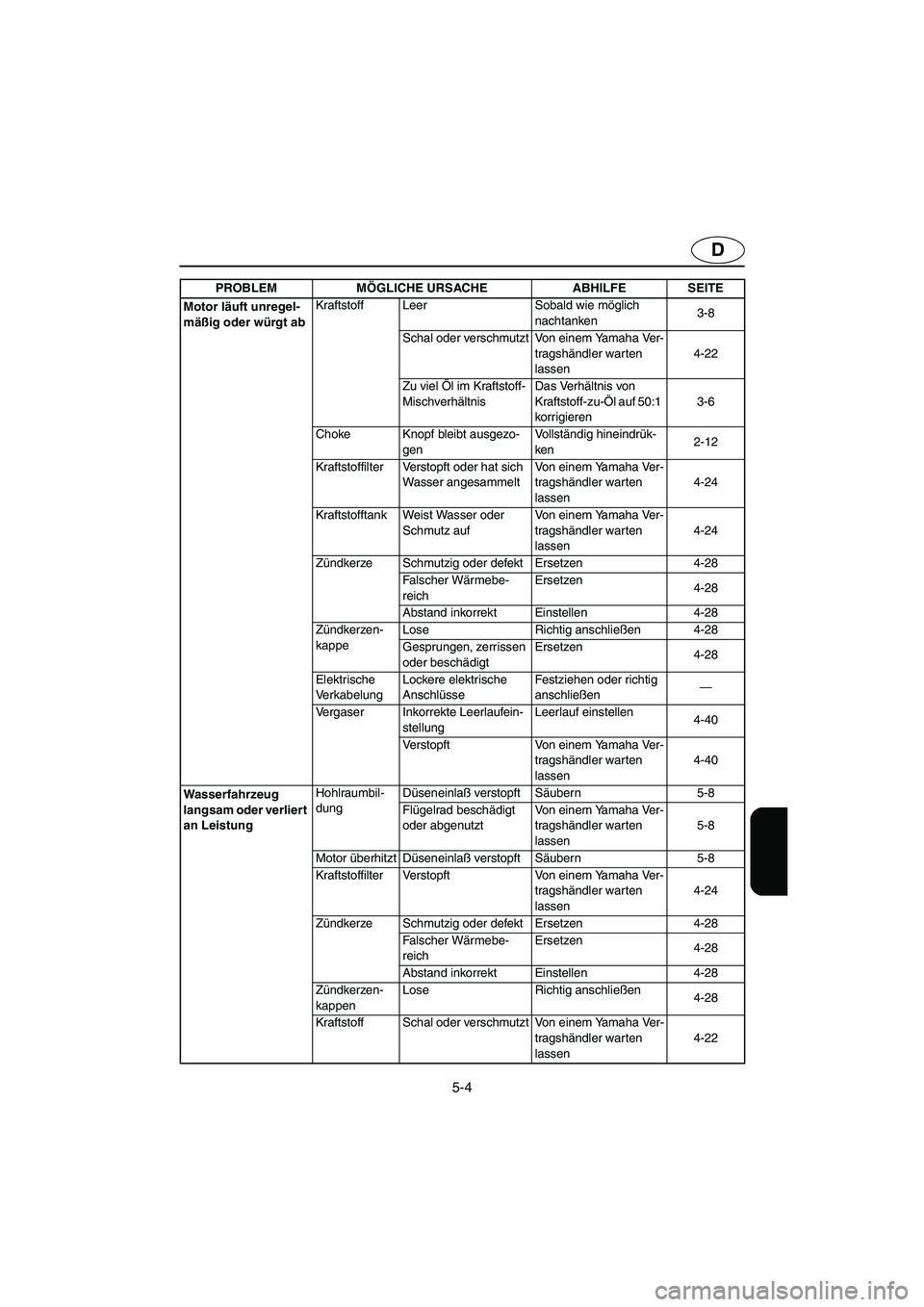

Motor läuft unregel-
mäßig oder würgt abKraftstoff Leer Sobald wie möglich
nachtanken3-8
Schal oder verschmutzt Von einem Yamaha Ver-
tragshändler warten
lassen4-22
Zu viel Öl im Kraftstoff-
MischverhältnisDas Verhältnis von
Kraftstoff-zu-Öl auf 50:1
korrigieren3-6
Choke Knopf bleibt ausgezo-
genVo l l s tändig hineindrük-
ken2-12
Kraftstoffilter Verstopft oder hat sich
Wasser angesammeltVon einem Yamaha Ver-
tragshändler warten
lassen4-24
Kraftstofftank Weist Wasser oder
Schmutz aufVon einem Yamaha Ver-
tragshändler warten
lassen4-24
Zündkerze Schmutzig oder defekt Ersetzen 4-28
Falscher Wärmebe-
reichErsetzen
4-28
Abstand inkorrekt Einstellen 4-28
Zündkerzen-
kappeLose Richtig anschließen 4-28
Gesprungen, zerrissen
oder beschädigtErsetzen
4-28
Elektrische
VerkabelungLockere elektrische
AnschlüsseFestziehen oder richtig
anschließen—
Vergaser Inkorrekte Leerlaufein-
stellungLeerlauf einstellen
4-40
Verstopft Von einem Yamaha Ver-
tragshändler warten
lassen4-40
Wasserfahrzeug
langsam oder verliert
an LeistungHohlraumbil-
dungDüseneinlaß verstopft Säubern 5-8
Flügelrad beschädigt
oder abgenutztVon einem Yamaha Ver-
tragshändler warten
lassen5-8
Motor überhitzt Düseneinlaß verstopft Säubern 5-8
Kraftstoffilter Verstopft Von einem Yamaha Ver-
tragshändler warten
lassen4-24
Zündkerze Schmutzig oder defekt Ersetzen 4-28
Falscher Wärmebe-
reichErsetzen
4-28
Abstand inkorrekt Einstellen 4-28
Zündkerzen-
kappenLose Richtig anschließen
4-28
Kraftstoff Schal oder verschmutzt Von einem Yamaha Ver-
tragshändler warten
lassen4-22 PROBLEM MÖGLICHE URSACHE ABHILFE SEITE
UF1N83A0.book Page 4 Monday, May 10, 2004 1:26 PM

5-5
ES
SJU01116

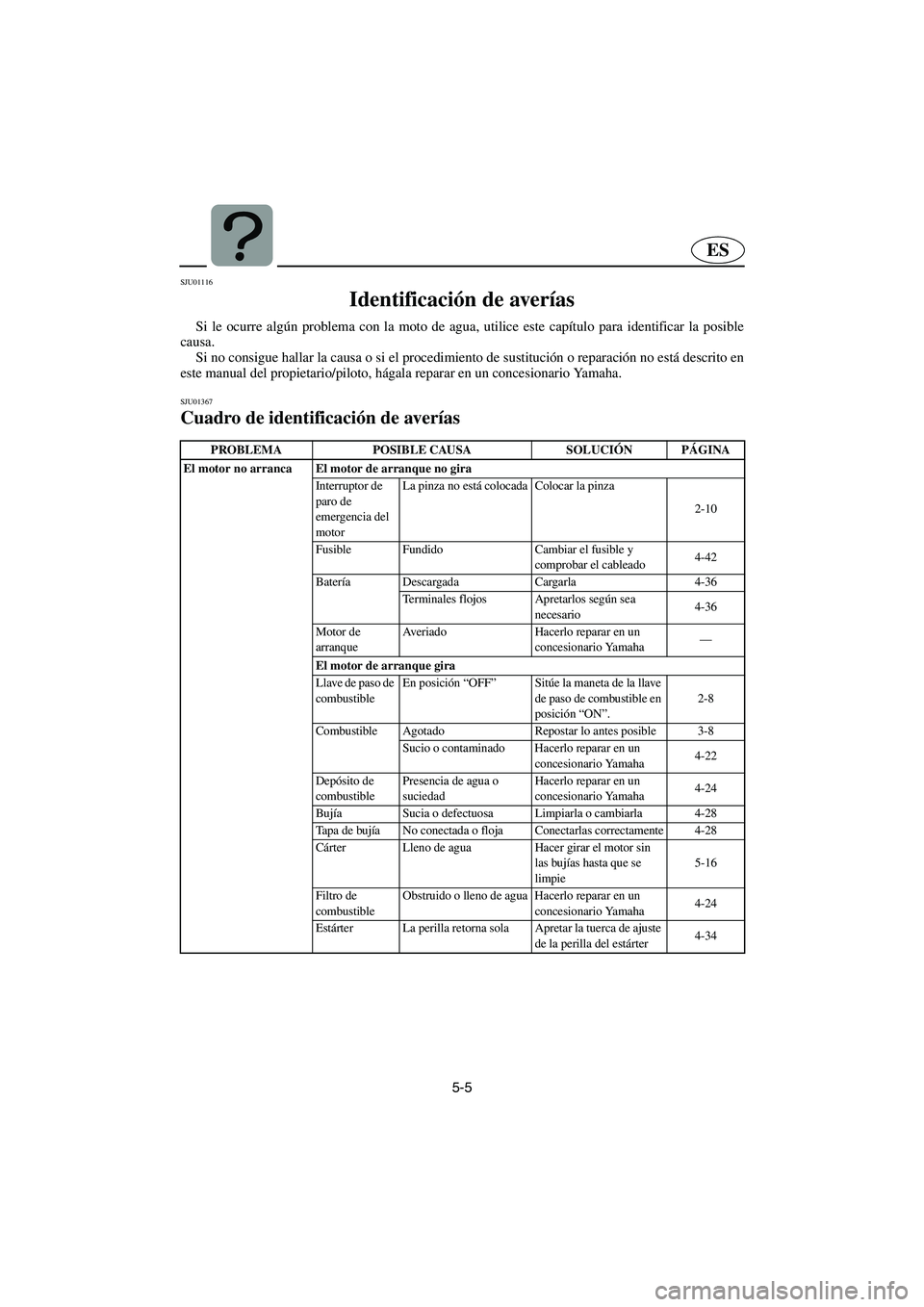

Identificación de averías
Si le ocurre algún problema con la moto de agua, utilice este capítulo para identificar la posible
causa.
Si no consigue hallar la causa o si el procedimiento de sustitución o reparación no está descrito en
este manual del propietario/piloto, hágala reparar en un concesionario Yamaha.
SJU01367
Cuadro de identificación de averías CE-01S
PROBLEMA POSIBLE CAUSA SOLUCIÓNPÁGINA
El motor no arranca El motor de arranque no gira
Interruptor de
paro de
emergencia del
motorLa pinza no está colocada Colocar la pinza
2-10
Fusible Fundido Cambiar el fusible y
comprobar el cableado4-42
Batería Descargada Cargarla 4-36
Terminales flojos Apretarlos según sea
necesario4-36
Motor de
arranqueAveriado Hacerlo reparar en un
concesionario Yamaha—
El motor de arranque gira
Llave de paso de
combustibleEn posición “OFF”Sitúe la maneta de la llave
de paso de combustible en
posición “ON”.2-8
Combustible Agotado Repostar lo antes posible 3-8
Sucio o contaminado Hacerlo reparar en un
concesionario Yamaha4-22
Depósito de
combustiblePresencia de agua o
suciedadHacerlo reparar en un
concesionario Yamaha4-24
Bujía Sucia o defectuosa Limpiarla o cambiarla 4-28
Tapa de bujía No conectada o floja Conectarlas correctamente 4-28
Cárter Lleno de agua Hacer girar el motor sin
las bujías hasta que se
limpie5-16
Filtro de
combustibleObstruido o lleno de agua Hacerlo reparar en un
concesionario Yamaha4-24
Estárter La perilla retorna sola Apretar la tuerca de ajuste
de la perilla del estárter4-34
UF1N83A0.book Page 5 Monday, May 10, 2004 1:26 PM

5-6
ES
El motor funciona de
forma irregular o se
calaCombustible Agotado Repostar lo antes posible 3-8
Sucio o contaminado Hacerlo reparar en un
concesionario Yamaha4-22
Demasiado aceite en la
mezclaCorregir la proporción
combustible/aceite a 50:13-6
Estárter La perilla se ha dejado
fueraIntroducirla
completamente2-12
Filtro de
combustibleObstruido o lleno de agua Hacerlo reparar en un
concesionario Yamaha4-24
Depósito de
combustiblePresencia de agua o
suciedadHacerlo reparar en un
concesionario Yamaha4-24
Bujía Sucia o defectuosa Cambiarla 4-28
Gama de temperatura
incorrectaCambiarla
4-28
Distancia entre electrodos
incorrectaAjustarla
4-28
Tapa de bujía Flojas Conectarlas correctamente 4-28
Agrietada, rota o dañada Cambiarla 4-28
Cableado
eléctricoConexiones eléctricas
flojasApretarlas o conectarlas
correctamente—
Carburador Ajuste incorrecto del
ralentíAjustar el ralentí
4-40
Obstruido Hacerlo reparar en un
concesionario Yamaha4-40
La moto de agua
navega despacio o
pierde potenciaCavitaciónAdmisión de chorro
obstruidaLimpiarla
5-8
Rotor dañado o
desgastadoHacerlo reparar en un
concesionario Yamaha5-8
Motor
recalentadoAdmisión de chorro
obstruidaLimpiarla
5-8
Filtro de
combustibleObstruido Hacerlo reparar en un
concesionario Yamaha4-24
Bujía Sucia o defectuosa Cambiarla 4-28
Gama de temperatura
incorrectaCambiarla
4-28
Distancia entre electrodos
incorrectaAjustarla
4-28
Tapas de bujías Flojas Conectarlas correctamente 4-28
Combustible Sucio o contaminado Hacerlo reparar en un
concesionario Yamaha4-22 PROBLEMA POSIBLE CAUSA SOLUCIÓNPÁGINA
UF1N83A0.book Page 6 Monday, May 10, 2004 1:26 PM

5-7
F
FJU01118
Procédures d’urgence
FJU01119
Nettoyage de l’entrée de la tuyère
et de la turbine
Si des algues ou des débris sont emprisonnés
dans l’entrée de la tuyère ou dans la turbine, il
peut se produire un phénomène de cavitation
provoquant une diminution de poussée même si
le régime du moteur augmente. Si cette situation
se prolonge, le moteur surchauffe et peut se grip-
per. S’il ne semble pas que des algues ou des dé-
bris se soient amassés à l’entrée de la tuyère ou
dans la turbine, amenez le scooter à terre et con-
trôlez l’entrée de la tuyère et la turbine. Coupez
toujours le moteur avant d’échouer le scooter.
@ Avant de tenter d’enlever des algues ou des
débris de l’entrée de la tuyère ou de la turbi-
ne, coupez le moteur et enlevez l’agrafe du
coupe-circuit du moteur. Tout contact avec les
éléments rotatifs de la pompe d’admission
peut provoquer de graves blessures ou la
mort.
@
1. Couchez le scooter sur le côté comme illus-
tré.
@
Placez un chiffon ou un tapis propres sous
le scooter pour éviter frottement et griffes.

Couchez toujours le scooter nautique sur le
côté bâbord (gauche).

Au moment de coucher le scooter sur le cô-
té, soutenez la proue pour éviter de plier ou
d’endommager le guidon.
@
2. Enlevez toutes les algues ou les débris accu-
mulés autour de l’arbre d’entraînement, de la
turbine, du corps de la pompe et de la tuyère.
Si vous avez des difficultés à enlever les dé-
bris, demandez assistance à votre conces-
sionnaire Yamaha.
UF1N83A0.book Page 7 Monday, May 10, 2004 1:26 PM
