YAMAHA SUPERJET 2005 Manuale de Empleo (in Spanish)

4-20
–MEMO–
UF1N83A0.book Page 20 Monday, May 10, 2004 1:26 PM

4-21
F
FJU01383

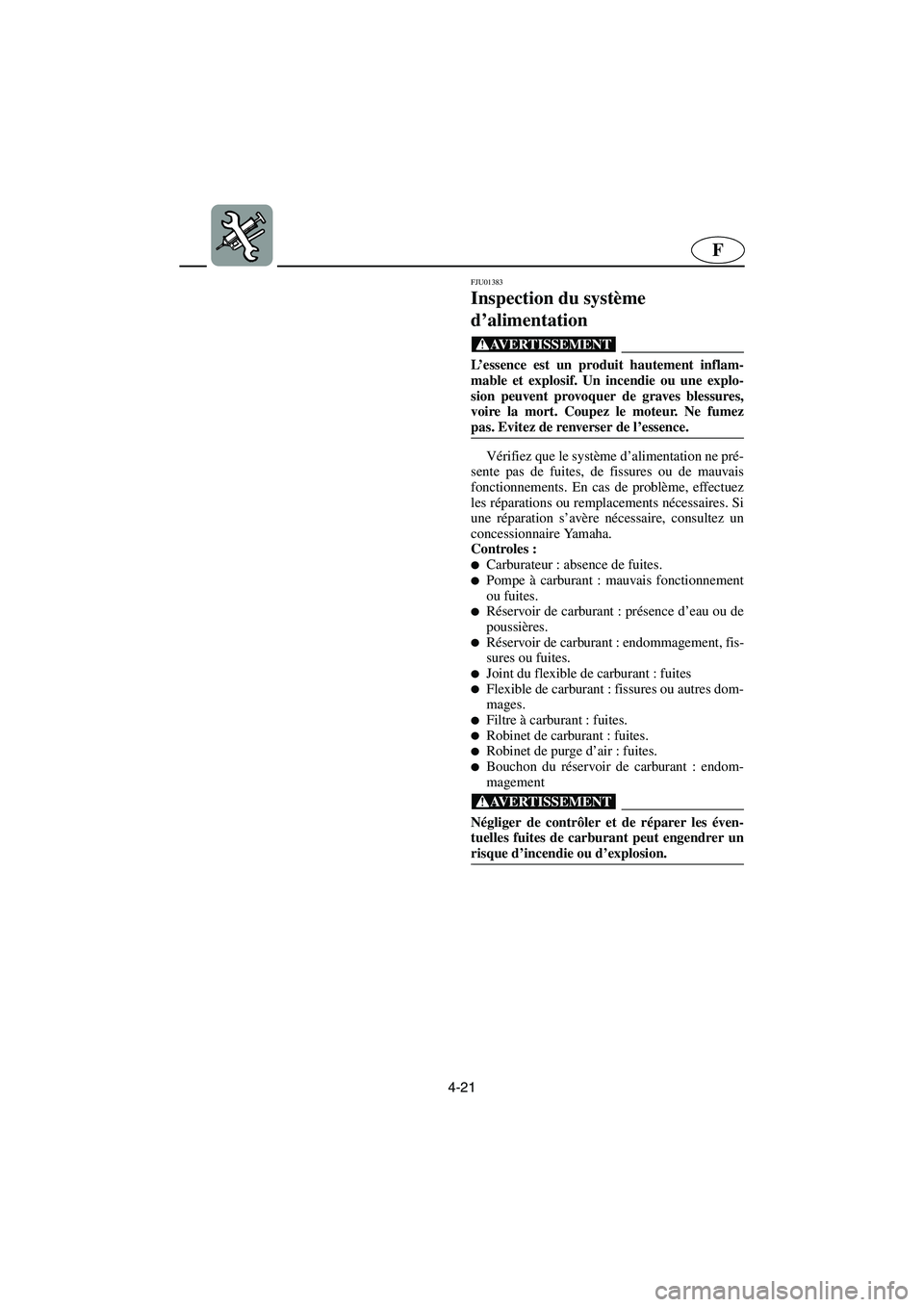

Inspection du système
d’alimentation
@ L’essence est un produit hautement inflam-
mable et explosif. Un incendie ou une explo-
sion peuvent provoquer de graves blessures,
voire la mort. Coupez le moteur. Ne fumez
pas. Evitez de renverser de l’essence.
@
Vérifiez que le système d’alimentation ne pré-
sente pas de fuites, de fissures ou de mauvais
fonctionnements. En cas de problème, effectuez
les réparations ou remplacements nécessaires. Si
une réparation s’avère nécessaire, consultez un
concessionnaire Yamaha.
Controles :

Carburateur : absence de fuites.
Pompe à carburant : mauvais fonctionnement
ou fuites.

Réservoir de carburant : présence d’eau ou de
poussières.

Réservoir de carburant : endommagement, fis-
sures ou fuites.

Joint du flexible de carburant : fuites
Flexible de carburant : fissures ou autres dom-
mages.

Filtre à carburant : fuites.
Robinet de carburant : fuites.
Robinet de purge d’air : fuites.
Bouchon du réservoir de carburant : endom-
magement
@ Négliger de contrôler et de réparer les éven-
tuelles fuites de carburant peut engendrer un
risque d’incendie ou d’explosion.
@
UF1N83A0.book Page 21 Monday, May 10, 2004 1:26 PM

4-22
ESD
GJU01383

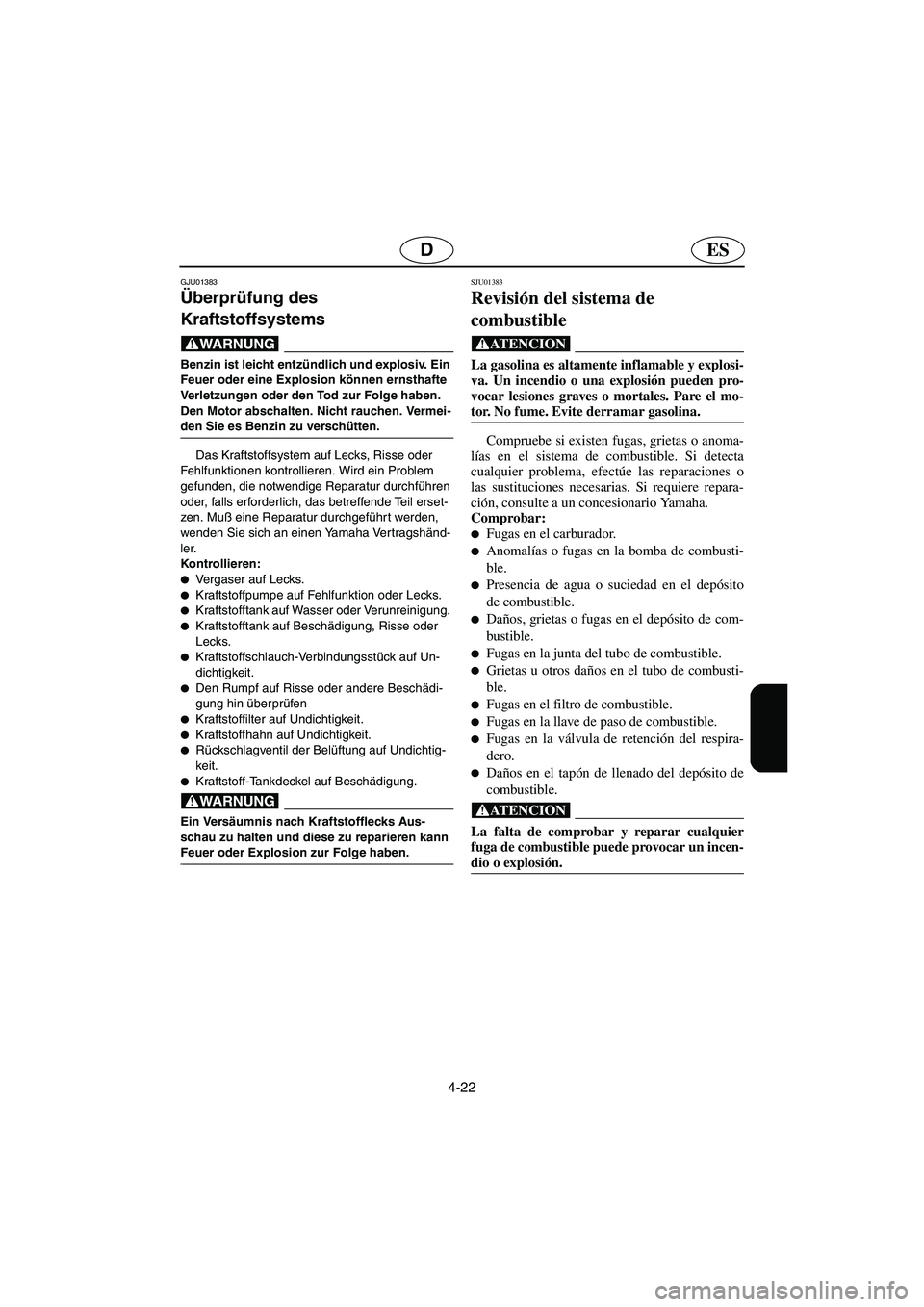

Überprüfung des
Kraftstoffsystems
@ Benzin ist leicht entzündlich und explosiv. Ein
Feuer oder eine Explosion können ernsthafte
Verletzungen oder den Tod zur Folge haben.
Den Motor abschalten. Nicht rauchen. Vermei-
den Sie es Benzin zu verschütten.
@
Das Kraftstoffsystem auf Lecks, Risse oder
Fehlfunktionen kontrollieren. Wird ein Problem
gefunden, die notwendige Reparatur durchführen
oder, falls erforderlich, das betreffende Teil erset-
zen. Muß eine Reparatur durchgeführt werden,
wenden Sie sich an einen Yamaha Vertragshänd-
ler.
Kontrollieren:

Vergaser auf Lecks.

Kraftstoffpumpe auf Fehlfunktion oder Lecks.
Kraftstofftank auf Wasser oder Verunreinigung.

Kraftstofftank auf Beschädigung, Risse oder
Lecks.

Kraftstoffschlauch-Verbindungsstück auf Un-
dichtigkeit.

Den Rumpf auf Risse oder andere Beschädi-
gung hin überprüfen

Kraftstoffilter auf Undichtigkeit.

Kraftstoffhahn auf Undichtigkeit.

Rückschlagventil der Belüftung auf Undichtig-
keit.

Kraftstoff-Tankdeckel auf Beschädigung.
@ Ein Versäumnis nach Kraftstofflecks Aus-
schau zu halten und diese zu reparieren kann
Feuer oder Explosion zur Folge haben.
@
SJU01383
Revisión del sistema de
combustible
@ La gasolina es altamente inflamable y explosi-
va. Un incendio o una explosión pueden pro-
vocar lesiones graves o mortales. Pare el mo-
tor. No fume. Evite derramar gasolina.
@
Compruebe si existen fugas, grietas o anoma-
lías en el sistema de combustible. Si detecta
cualquier problema, efectúe las reparaciones o
las sustituciones necesarias. Si requiere repara-
ción, consulte a un concesionario Yamaha.
Comprobar:

Fugas en el carburador.

Anomalías o fugas en la bomba de combusti-
ble.

Presencia de agua o suciedad en el depósito
de combustible.

Daños, grietas o fugas en el depósito de com-
bustible.

Fugas en la junta del tubo de combustible.

Grietas u otros daños en el tubo de combusti-
ble.

Fugas en el filtro de combustible.

Fugas en la llave de paso de combustible.

Fugas en la válvula de retención del respira-
dero.

Daños en el tapón de llenado del depósito de
combustible.
@ La falta de comprobar y reparar cualquier
fuga de combustible puede provocar un incen-
dio o explosión.
@
UF1N83A0.book Page 22 Monday, May 10, 2004 1:26 PM

4-23
F
FJU01953

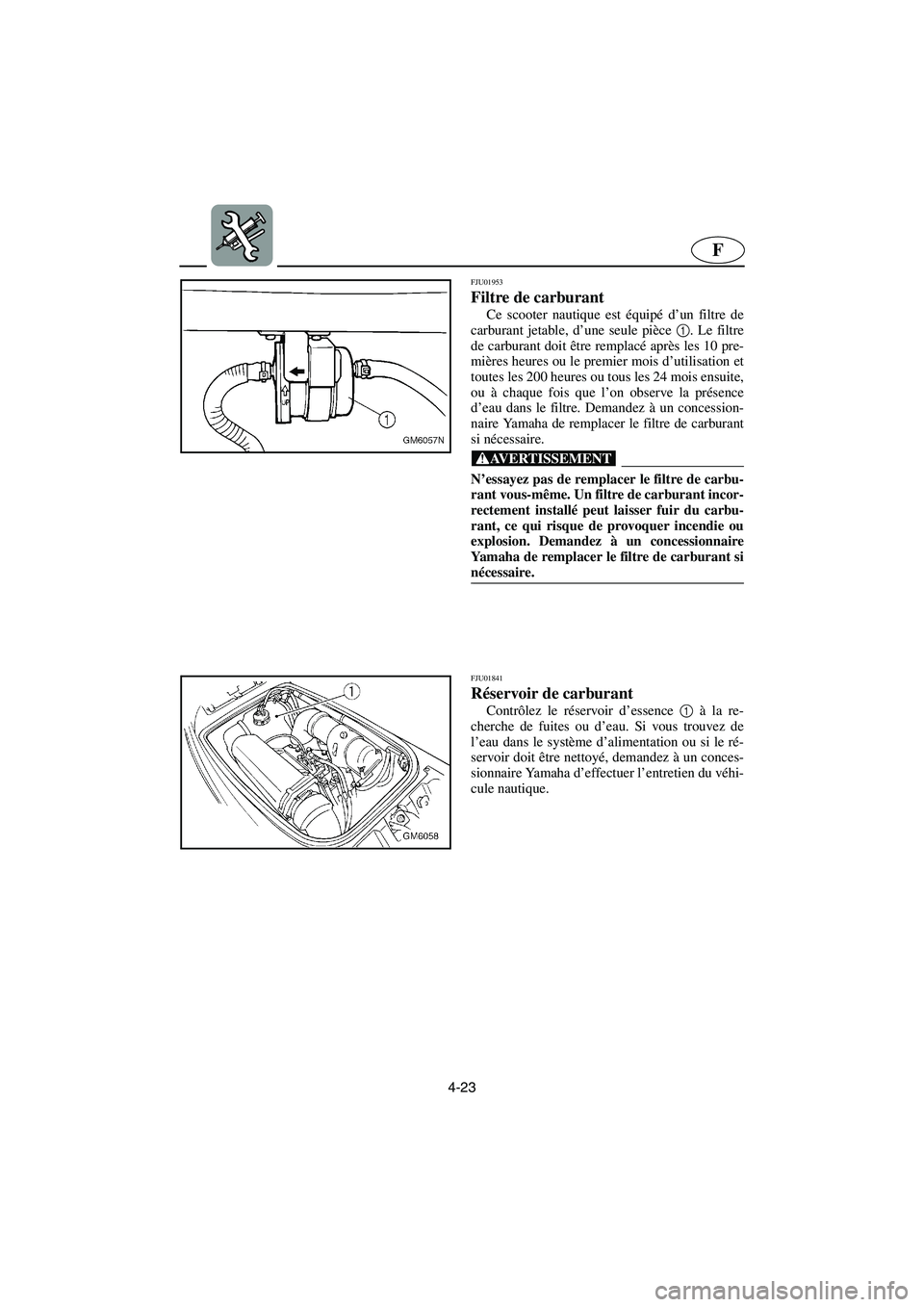

Filtre de carburant
Ce scooter nautique est équipé d’un filtre de
carburant jetable, d’une seule pièce 1
. Le filtre
de carburant doit être remplacé après les 10 pre-
mières heures ou le premier mois d’utilisation et
toutes les 200 heures ou tous les 24 mois ensuite,
ou à chaque fois que l’on observe la présence
d’eau dans le filtre. Demandez à un concession-
naire Yamaha de remplacer le filtre de carburant
si nécessaire.
@ N’essayez pas de remplacer le filtre de carbu-
rant vous-même. Un filtre de carburant incor-
rectement installé peut laisser fuir du carbu-
rant, ce qui risque de provoquer incendie ou
explosion. Demandez à un concessionnaire
Yamaha de remplacer le filtre de carburant si
nécessaire.
@
FJU01841
Réservoir de carburant
Contrôlez le réservoir d’essence 1
à la re-
cherche de fuites ou d’eau. Si vous trouvez de
l’eau dans le système d’alimentation ou si le ré-
servoir doit être nettoyé, demandez à un conces-
sionnaire Yamaha d’effectuer l’entretien du véhi-
cule nautique.
UF1N83A0.book Page 23 Monday, May 10, 2004 1:26 PM

4-24
ESD
GJU01953
Kraftstoffilter
Dieses Wasserfahrzeug ist mit einem Einweg-
Kraftstoffilter aus einem Stück ausgestattet 1
.
Der Kraftstoffilter sollte nach den ersten 10 Be-
triebsstunden oder nach dem ersten Betriebsmo-
nat gewechselt werden und danach alle
200 Stunden oder 24 Monate, oder falls Wasser
im Filter vorgefunden wird. Lassen Sie den Kraft-
stoffilter von einem Yamaha Vertragshändler er-
setzen, wenn es nötig wird.
@ Versuchen Sie nicht den Kraftstoffilter selbst
zu ersetzen. Durch einen fehlerhaft installier-
ten Filter kann Benzin austreten, was zu Feuer
oder Explosion führen kann. Lassen Sie den
Kraftstoffilter von einem Yamaha Vertrags-
händler ersetzen, falls es nötig wird.
@
GJU01841
Kraftstofftank
Den Kraftstofftank 1
auf Undichtigkeit oder
Wasser im Tank kontrollieren. Falls Wasser im
Kraftstofftank vorgefunden wird oder wenn der
Kraftstofftank gesäubert werden muß, lassen Sie
das Wasserfahrzeug von einem Yamaha Vertrags-
händler warten.
SJU01953
Filtro de combustible
Esta moto de agua está provista de un filtro de
combustible de una pieza y desechable 1
. El fil-
tro de combustible se debe cambiar después de
las primeras 10 horas o el primer mes de funcio-
namiento y, posteriormente, cada 200 horas o
24 meses, o siempre que se encuentre agua en el
filtro. Haga cambiar el filtro de combustible en
un concesionario Yamaha si es preciso.
@ No trate de cambiar el filtro de combustible
usted mismo. Un filtro de combustible instala-
do incorrectamente puede perder gasolina,
con el consiguiente riesgo de incendio o explo-
sión. Haga cambiar el filtro de combustible en
un concesionario Yamaha si es preciso.
@
SJU01841
Depósito de combustible
Compruebe el depósito de combustible 1
para ver si presenta fugas o contiene agua. Si de-
tecta agua en el sistema de combustible o si es
necesario limpiar el depósito, lleve la moto de
agua a un concesionario Yamaha.
UF1N83A0.book Page 24 Monday, May 10, 2004 1:26 PM

4-25
F
FJU01891
Inspection de l’angle de la tuyère
de propulsion
Vérifiez que le guidon et la tuyère fonction-
nent correctement et sans à-coups.
Faites tourner le guidon le plus loin possible
vers la droite et vers la gauche et contrôlez que le
jeu entre la tuyère et la coque est identique à
gauche et à droite.
Si la direction est dure ou mal réglée, faites-la
régler par un concessionnaire Yamaha.Distance A et B: A=B
FJU01375
Inspection et réglage du câble
d’accélérateur
Contrôlez que le câble d’accélérateur revienne
en douceur à sa position initiale et que le jeu res-
te dans les spécifications.
1. Pressez et relâchez la manette des gaz. Si la
manette ne revient pas en douceur à sa posi-
tion, faites-la régler par un concessionnaire
Ya m a h a .
2. Réglez le jeu libre a
en dévissant le contre-
écrou 1
et en faisant tourner l’ajusteur 2
.
Jeu libre du levier d’accélérateur:
7–10 mm (0,28–0,39 in)
UF1N83A0.book Page 25 Monday, May 10, 2004 1:26 PM

4-26
ESD
GJU01891

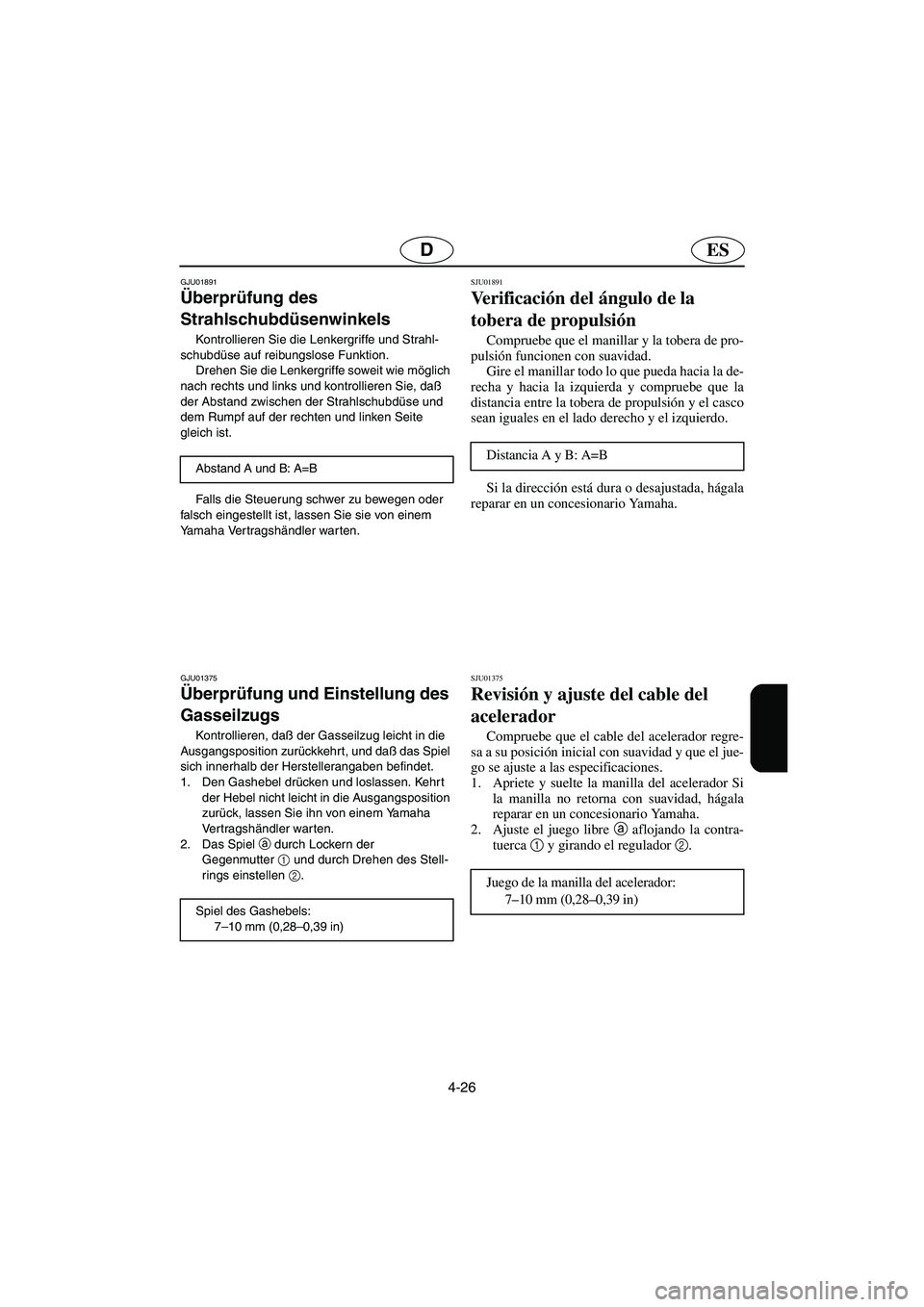

Überprüfung des
Strahlschubdüsenwinkels
Kontrollieren Sie die Lenkergriffe und Strahl-
schubdüse auf reibungslose Funktion.
Drehen Sie die Lenkergriffe soweit wie möglich
nach rechts und links und kontrollieren Sie, daß
der Abstand zwischen der Strahlschubdüse und
dem Rumpf auf der rechten und linken Seite
gleich ist.
Falls die Steuerung schwer zu bewegen oder
falsch eingestellt ist, lassen Sie sie von einem
Yamaha Vertragshändler warten. Abstand A und B: A=B
GJU01375
Überprüfung und Einstellung des
Gasseilzugs
Kontrollieren, daß der Gasseilzug leicht in die
Ausgangsposition zurückkehrt, und daß das Spiel
sich innerhalb der Herstellerangaben befindet.
1. Den Gashebel drücken und loslassen. Kehrt
der Hebel nicht leicht in die Ausgangsposition
zurück, lassen Sie ihn von einem Yamaha
Ver tragshändler warten.
2. Das Spiel a
durch Lockern der
Gegenmutter1
und durch Drehen des Stell-
rings einstellen 2
.
Spiel des Gashebels:
7–10 mm (0,28–0,39 in)
SJU01891
Verificación del ángulo de la
tobera de propulsión
Compruebe que el manillar y la tobera de pro-
pulsión funcionen con suavidad.
Gire el manillar todo lo que pueda hacia la de-
recha y hacia la izquierda y compruebe que la
distancia entre la tobera de propulsión y el casco
sean iguales en el lado derecho y el izquierdo.
Si la dirección está dura o desajustada, hágala
reparar en un concesionario Yamaha.Distancia A y B: A=B
SJU01375
Revisión y ajuste del cable del
acelerador
Compruebe que el cable del acelerador regre-
sa a su posición inicial con suavidad y que el jue-
go se ajuste a las especificaciones.
1. Apriete y suelte la manilla del acelerador Si
la manilla no retorna con suavidad, hágala
reparar en un concesionario Yamaha.
2. Ajuste el juego libre
a aflojando la contra-
tuerca 1
y girando el regulador 2
.
Juego de la manilla del acelerador:
7–10 mm (0,28–0,39 in)
UF1N83A0.book Page 26 Monday, May 10, 2004 1:26 PM

4-27
F
FJU13431
Nettoyage et réglage des bougies
La bougie est un élément important du moteur
et est facile à inspecter. L’état de la bougie peut
fournir des indications à propos de l’état du mo-
teur. Par exemple, si la porcelaine de l’électrode
centrale est très blanche, cela peut indiquer la
présence d’une fuite d’air d’admission ou un
problème de carburation pour ce cylindre. N’es-
sayez pas de diagnostiquer les problèmes par
vous-même. Faites réviser le scooter nautique
par un concessionnaire Yamaha.
Enlevez et inspectez fréquemment la bougie ;
la chaleur et les dépôts vont progressivement la
dégrader et l’éroder. Si l’érosion des électrodes
devient trop importante ou si la bougie présente
trop de dépôts de carbone ou autres, remplacez-
la par la bougie spécifiée.
Mesurez l’écartement des électrodes a
à
l’aide d’une jauge d’épaisseur. Si nécessaire,
remplacez la bougie ou réglez l’écartement des
électrodes conformément aux spécifications.
Pour installer la bougie :
1. Nettoyez la surface du joint.
2. Eliminez toute trace de saleté des filets de la
bougie.
3. Installez la bougie, puis serrez-la jusqu’à ob-
tenir le couple spécifié.
4. Installez le capuchon de bougie.Bougie standard : BR7HS
Ecartement des électrodes :
0,6–0,7 mm (0,024–0,028 in)
Couple de serrage de la bougie :
25 N·m (2,5 kgf·m, 18 ft·lb)
UF1N83A0.book Page 27 Monday, May 10, 2004 1:26 PM

4-28
ESD
GJU13431
Zündkerzen reinigen und
Elektrodenabstand kontrollieren
Die Zündkerze ist ein wichtiger Bestandteil des
Motors und ist leicht zu kontrollieren. Der Zustand
der Zündkerze gibt Auschluß über den Zustand
des Motors. Ein stark weiß verfärbter Porzellani-
solator weist beispielsweise auf die Möglichkeit ei-
nes undichten Lufteinlasses oder eines Verga-
sungsproblems im entsprechenden Zylinder hin.
Versuchen Sie nicht, Probleme selbst zu diagno-
stizieren. Die Wartung des Wasserfahrzeugs soll-
te dem Yamaha-Händler überlassen werden.
Die Zündkerzen regelmäßig herausdrehen und
kontrollieren. Hitze sowie Kohle- und Ölablage-
rungen führen zu Elektrodenabbrand und Zünd-
kerzenverschleiß. Falls die Elektrode zu stark ab-
gebrannt ist oder übermäßige Ablagerungen
vorhanden sind, ist die Zündkerze durch eine des
vorgeschriebenen Typs zu erneuern.
Den Elektrodenabstand a
mit einer Fühlerleh-
re messen. Den Elektrodenabstand korrigieren
bzw. die Zündkerze erneuern.
Zum Montieren der Zündkerze:
1. Die Dichtungsoberfläche säubern.
2. Das Zündkerzengewinde sauberwischen.
3. Die Zündkerze einbauen und dann vor-
schriftsmäßig festziehen.
4. Den Zündkerzenstecker aufstecken. Standard-Zündkerze: BR7HS
Elektrodenabstand:
0,6–0,7 mm (0,024–0,028 in)
Anzugsdrehmoment der Zündkerze:
25 N·m (2,5 kgf·m, 18 ft·lb)
SJU13431
Limpieza y ajuste de las bujías
La bujía es un componente importante del
motor y resulta fácil de revisar. El estado de una
bujía puede ser indicativo del estado del motor.
Por ejemplo, si la porcelana del electrodo central
está muy blanca, puede indicar una fuga de aire
de admisión o un problema de carburación en ese
cilindro. No trate de diagnosticar ningún proble-
ma usted mismo. Haga reparar la moto de agua
en un concesionario Yamaha.
Desmonte y revise las bujías periódicamente;
el calor y la acumulación de residuos deterioran
y desgastan lentamente las bujías. Si el desgaste
del electrodo o la acumulación de carbonilla y
otros residuos son excesivos, cambie la bujía por
una nueva del tipo especificado.
Mida la distancia entre electrodos de la bujía
a con una galga de espesores. Cambie la bujía o
ajuste la distancia entre electrodos al valor espe-
cificado según sea necesario.
Para instalar la bujía:
1. Limpie la superficie de la junta.
2. Elimine la suciedad de la rosca de la bujía.
3. Coloque la bujía y apriétela con el par espe-
cificado.
4. Coloque la tapa de bujía. Bujía estándar: BR7HS
Distancia entre electrodos:
0,6–0,7 mm (0,024–0,028 in)
Par de apriete de la bujía:
25 N·m (2,5 kgf·m, 18 ft·lb)
UF1N83A0.book Page 28 Monday, May 10, 2004 1:26 PM

4-29
F
N.B.:@
Séchez toute trace d’eau sur la bougie ou à
l’intérieur du capuchon avant d’installer ce
dernier. Enfoncez le capuchon de la bougie
jusqu’à ce qu’il soit correctement fixé.

Si vous ne disposez pas d’une clé dynamomé-
trique lors de l’installation d’une nouvelle
bougie, une bonne estimation du couple de
serrage correct consiste à effectuer, après le
serrage manuel, un serrage supplémentaire de
1/4 à 1/2 tour supplémentaire à l’aide de la clé
à bougie fournie dans la trousse à outils. Fai-
tes serrez la bougie au couple correct à l’aide
d’une clé dynamométrique le plus rapidement
possible.
@
@ Faites attention à ne pas endommager l’iso-
lant lorsque vous enlevez ou placez une bou-
gie. Si l’isolant est endommagé, des étincelles
peuvent s’échapper, entraînant des risques
d’explosion ou d’incendie.
@
FJU13021
Points de lubrification
Pour assurer un glissement ou une rotation
aisée des pièces mobiles, enduisez celles-ci
d’une graisse hydrofuge.

Câble d’accélérateur (extrémité carburateur)
Câble du starter (extrémité carburateur)

Câble d’accélérateur (extrémité guidon)
Tirez sur la manette des gaz et déposez le
joint1. Vaporisez un antirouille dans la gaine
extérieure. Réinstallez le joint correctement. Graisse hydrofuge recommandée:
Yamaha Marine Grease/
Yamaha Grease A
UF1N83A0.book Page 29 Monday, May 10, 2004 1:26 PM
